OPEL INSIGNIA BREAK 2019 Uporabniški priročnik

Nega vozila269Zamenjava žarnic
Pred menjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnic Po zamenjavi žarnice vključite vžig terprižgite luči in preverite njihovo
delovanje.
Halogenski žarometi
Halogenski žarometi z ločenimi
žarnicami za kratko in dolgo luč.
Kratka luč ( 1), zunanja žarnica.
Dolga luč ( 2), notranja žarnica.
Kratka luč (1)
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
2. Sprostite držalo žarnice tako, da zaponko potisnete naprej.
Izvlecite držalo žarnice iz ohišja
žarometa.

270Nega vozila

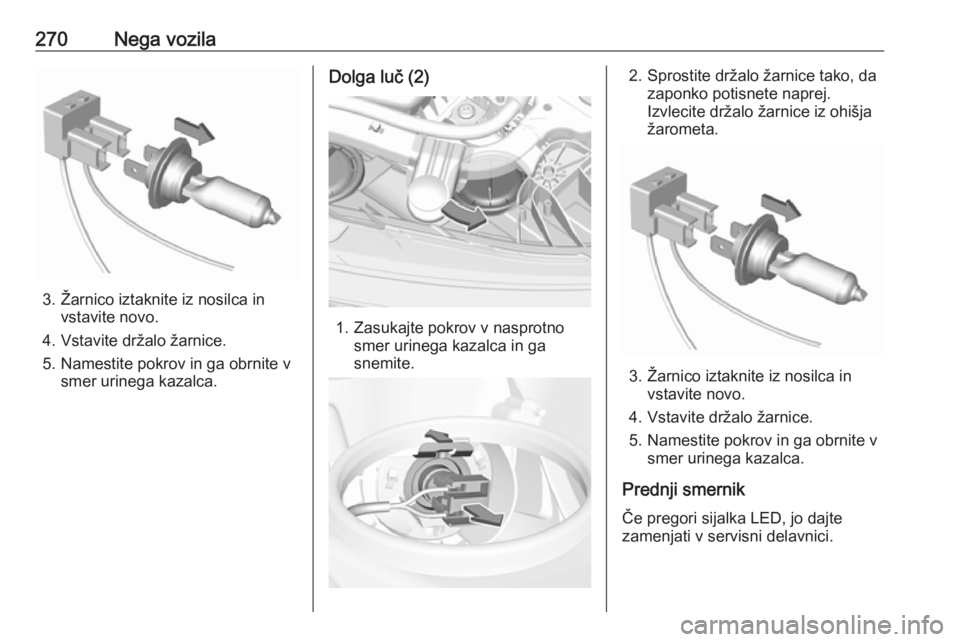

3. Žarnico iztaknite iz nosilca invstavite novo.
4. Vstavite držalo žarnice.
5. Namestite pokrov in ga obrnite v smer urinega kazalca.
Dolga luč (2)
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
2. Sprostite držalo žarnice tako, da zaponko potisnete naprej.
Izvlecite držalo žarnice iz ohišja
žarometa.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice.
5. Namestite pokrov in ga obrnite v smer urinega kazalca.
Prednji smernik
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.

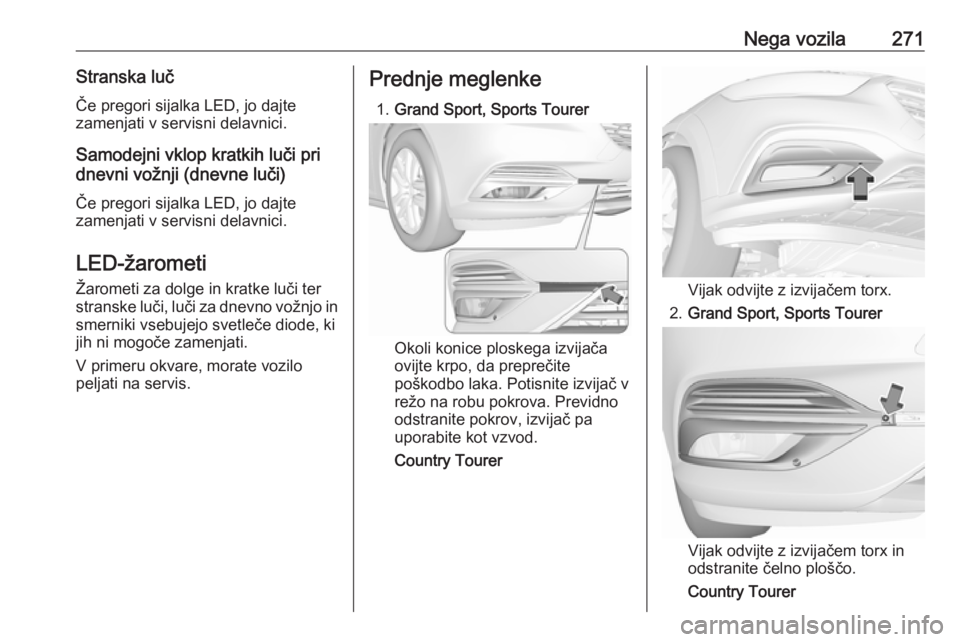

Nega vozila271Stranska lučČe pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči)
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
LED-žarometi Žarometi za dolge in kratke luči ter
stranske luči, luči za dnevno vožnjo in
smerniki vsebujejo svetleče diode, ki
jih ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.Prednje meglenke
1. Grand Sport, Sports Tourer
Okoli konice ploskega izvijača
ovijte krpo, da preprečite
poškodbo laka. Potisnite izvijač v
režo na robu pokrova. Previdno
odstranite pokrov, izvijač pa
uporabite kot vzvod.
Country Tourer
Vijak odvijte z izvijačem torx.
2. Grand Sport, Sports Tourer
Vijak odvijte z izvijačem torx in
odstranite čelno ploščo.
Country Tourer

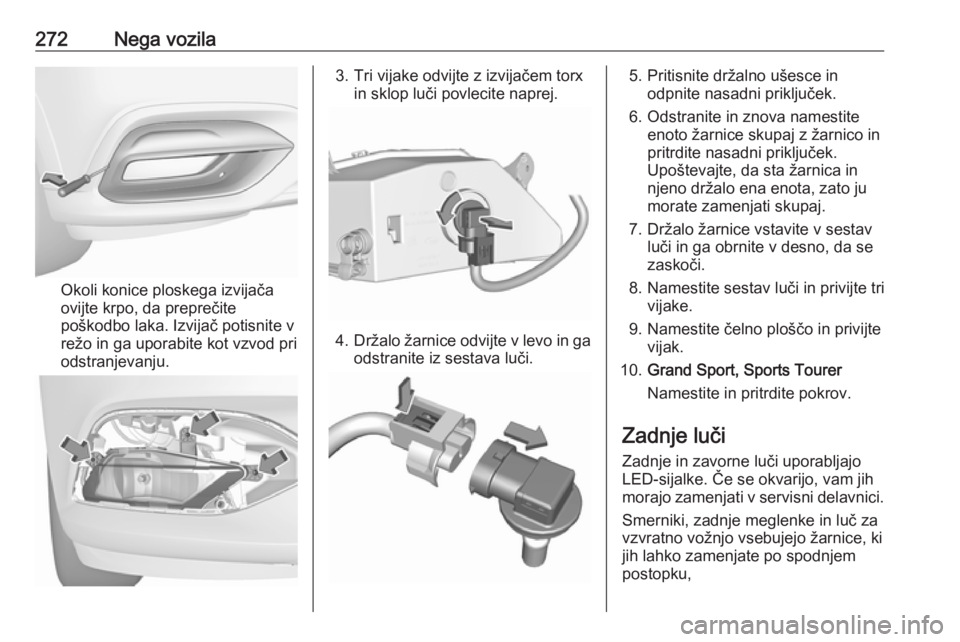

272Nega vozila
Okoli konice ploskega izvijača
ovijte krpo, da preprečite
poškodbo laka. Izvijač potisnite v
režo in ga uporabite kot vzvod pri
odstranjevanju.
3. Tri vijake odvijte z izvijačem torx in sklop luči povlecite naprej.
4.Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
5. Pritisnite držalno ušesce in odpnite nasadni priključek.
6. Odstranite in znova namestite enoto žarnice skupaj z žarnico in
pritrdite nasadni priključek.
Upoštevajte, da sta žarnica in
njeno držalo ena enota, zato ju
morate zamenjati skupaj.
7. Držalo žarnice vstavite v sestav luči in ga obrnite v desno, da se
zaskoči.
8. Namestite sestav luči in privijte tri vijake.
9. Namestite čelno ploščo in privijte vijak.
10. Grand Sport, Sports Tourer
Namestite in pritrdite pokrov.
Zadnje luči Zadnje in zavorne luči uporabljajo
LED-sijalke. Če se okvarijo, vam jih
morajo zamenjati v servisni delavnici.
Smerniki, zadnje meglenke in luč za
vzvratno vožnjo vsebujejo žarnice, ki
jih lahko zamenjate po spodnjem
postopku,

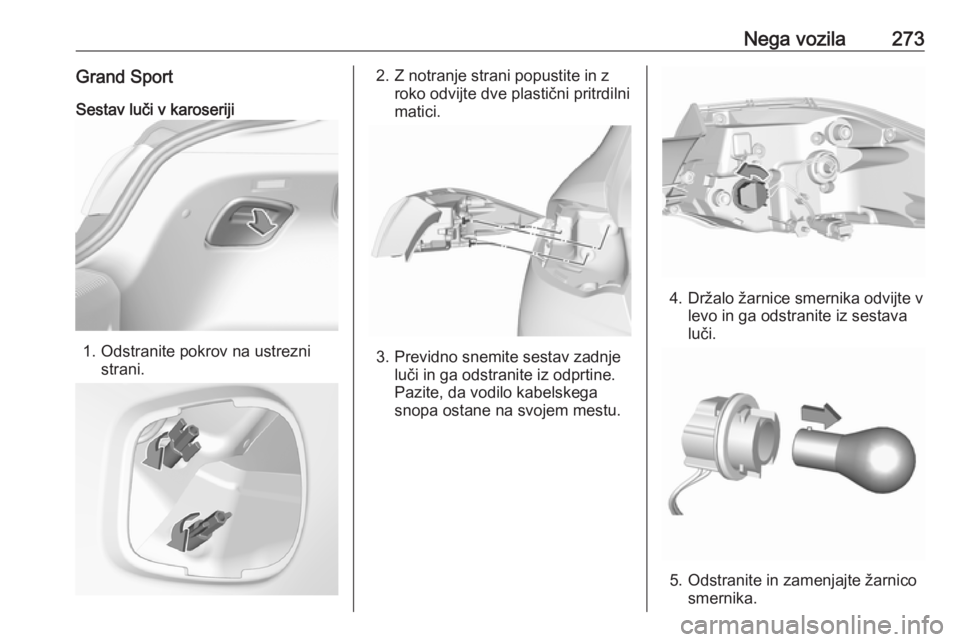

Nega vozila273Grand SportSestav luči v karoseriji
1. Odstranite pokrov na ustrezni strani.
2. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Držalo žarnice smernika odvijte v levo in ga odstranite iz sestava
luči.
5. Odstranite in zamenjajte žarnico smernika.

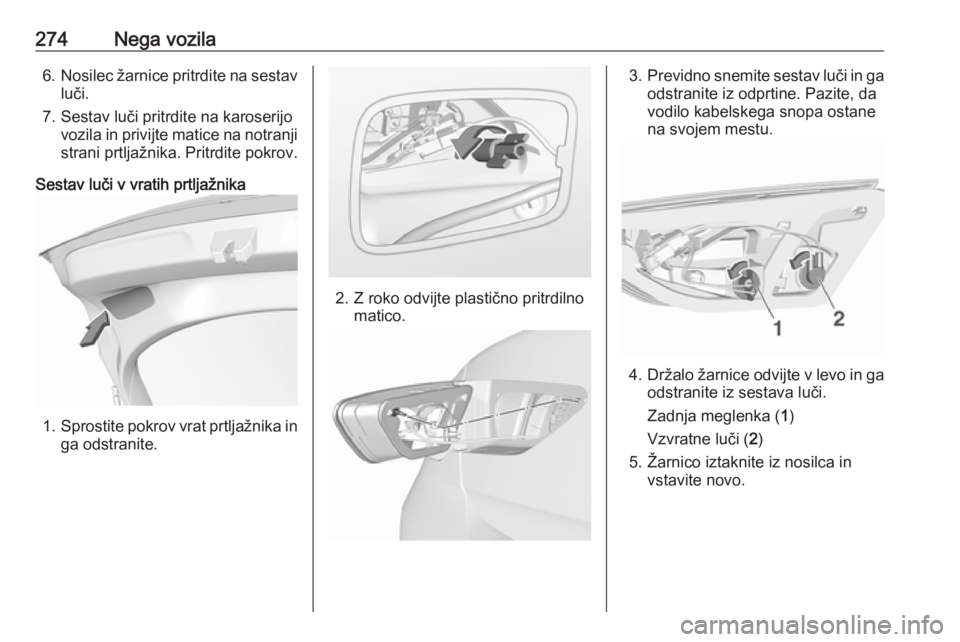

274Nega vozila6.Nosilec žarnice pritrdite na sestav
luči.
7. Sestav luči pritrdite na karoserijo vozila in privijte matice na notranjistrani prtljažnika. Pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
vodilo kabelskega snopa ostane
na svojem mestu.
4. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
Zadnja meglenka ( 1)
Vzvratne luči ( 2)
5. Žarnico iztaknite iz nosilca in vstavite novo.

Nega vozila275

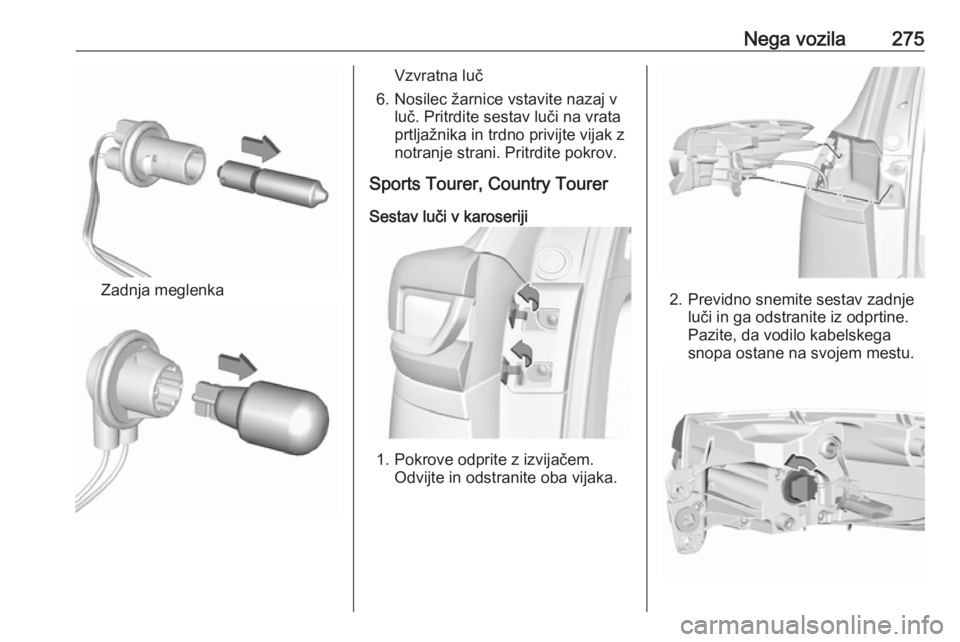

Zadnja meglenka
Vzvratna luč
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Sports Tourer, Country Tourer
Sestav luči v karoseriji
1. Pokrove odprite z izvijačem. Odvijte in odstranite oba vijaka.
2. Previdno snemite sestav zadnjeluči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.

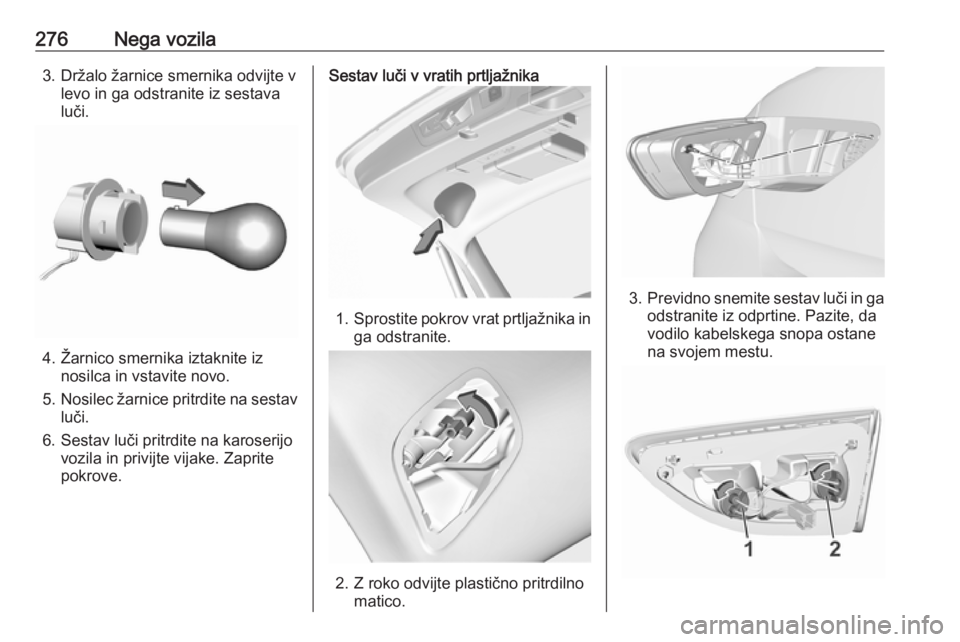

276Nega vozila3. Držalo žarnice smernika odvijte vlevo in ga odstranite iz sestava
luči.
4. Žarnico smernika iztaknite iz nosilca in vstavite novo.
5. Nosilec žarnice pritrdite na sestav
luči.
6. Sestav luči pritrdite na karoserijo vozila in privijte vijake. Zaprite
pokrove.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
vodilo kabelskega snopa ostane na svojem mestu.

Nega vozila2774.Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
Zadnja meglenka ( 1)
Vzvratne luči ( 2)
5. Žarnico iztaknite iz nosilca in vstavite novo.
Zadnja meglenka
Vzvratna luč
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

278Nega vozila
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučka registrske tablice vsebuje
diodo LED, ki je ni mogoče zamenjati.
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Notranje luči
Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
