OPEL INSIGNIA BREAK 2019 Uporabniški priročnik

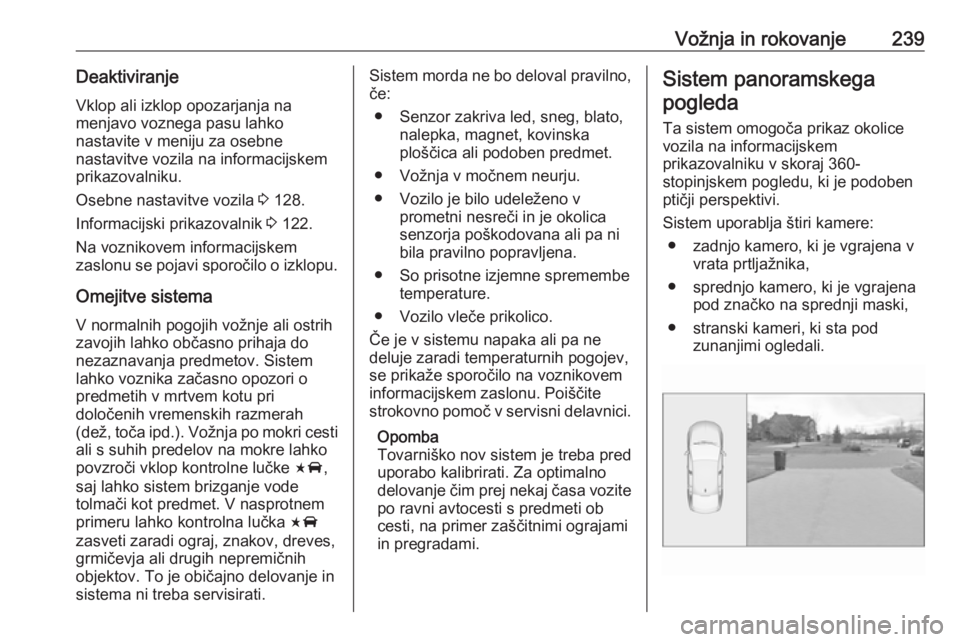

Vožnja in rokovanje239DeaktiviranjeVklop ali izklop opozarjanja na
menjavo voznega pasu lahko
nastavite v meniju za osebne
nastavitve vozila na informacijskem
prikazovalniku.
Osebne nastavitve vozila 3 128.
Informacijski prikazovalnik 3 122.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Omejitve sistema
V normalnih pogojih vožnje ali ostrih
zavojih lahko občasno prihaja do
nezaznavanja predmetov. Sistem
lahko voznika začasno opozori o
predmetih v mrtvem kotu pri
določenih vremenskih razmerah
(dež, toča ipd.). Vožnja po mokri cesti ali s suhih predelov na mokre lahko
povzroči vklop kontrolne lučke F,
saj lahko sistem brizganje vode
tolmači kot predmet. V nasprotnem
primeru lahko kontrolna lučka F
zasveti zaradi ograj, znakov, dreves, grmičevja ali drugih nepremičnih
objektov. To je običajno delovanje in
sistema ni treba servisirati.Sistem morda ne bo deloval pravilno,
če:
● Senzor zakriva led, sneg, blato, nalepka, magnet, kovinska
ploščica ali podoben predmet.
● Vožnja v močnem neurju.
● Vozilo je bilo udeleženo v prometni nesreči in je okolica
senzorja poškodovana ali pa ni
bila pravilno popravljena.
● So prisotne izjemne spremembe temperature.
● Vozilo vleče prikolico.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Opomba
Tovarniško nov sistem je treba pred
uporabo kalibrirati. Za optimalno
delovanje čim prej nekaj časa vozite
po ravni avtocesti s predmeti ob cesti, na primer zaščitnimi ograjami
in pregradami.Sistem panoramskega
pogleda
Ta sistem omogoča prikaz okolice
vozila na informacijskem
prikazovalniku v skoraj 360-
stopinjskem pogledu, ki je podoben
ptičji perspektivi.
Sistem uporablja štiri kamere: ● zadnjo kamero, ki je vgrajena v vrata prtljažnika,
● sprednjo kamero, ki je vgrajena pod značko na sprednji maski,
● stranski kameri, ki sta pod zunanjimi ogledali.

240Vožnja in rokovanjeZaslon informacijskega
prikazovalnika je razdeljen na dva
dela: na levi je pogled iznad vozila, na desni pa je pogled s sprednje ali
zadnje strani, kar je odvisno od
prestave, v kateri je menjalnik.
Informacije pogleda dopolnjujejo še
parkirni senzorji.
Aktiviranje
Sistem panoramskega pogleda se
vklopi:
● ko pretaknete v vzvratno prestavo,
● če pritisnete ikono kamere ë na
informacijskem prikazovalniku,
● če se preveč približate predmetu pred vami.
Funkcionalnost
Vzvratni pogled
Vzvratni pogled na desni strani
zaslona prikaže sliko predela za
vozilom, ko pretaknete v vzvratno
prestavo.
Če zadnji senzorji parkirnega
pomočnika zaznajo ovire, se lahko
prikaže opozorilni trikotnik 9. Ko sepredmet dovolj približa vozilu, se
barva trikotnika iz rumene spremeni v
rdečo.
Ko znova prestavite v vožnjo za
naprej, se po kratki zakasnitvi prikaže vsebina, ki je bila predhodno
prikazana na informacijskem
prikazovalniku. Če želite prikaz prej
preklopiti na predhodni zaslon,
pritisnite ikono kamere na
informacijskem prikazovalniku.
Sistem panoramskega pogleda se
izklopi tudi, če vozite naprej s hitrostjo nad 11 km/h.
Prikaz okolice
Prikaz okolice na informacijskem
prikazovalniku prikaže sliko predela
okrog vozila od zgoraj skupaj s
slikama sprednje in zadnje kamere.
Pogled naprej
Pogled naprej na desnem delu
zaslona prikaže sliko predela pred
vozilom. Ta prikaz se vklopi, ko iz
vzvratne pretaknete v prestavo za vožnjo naprej ali če pritisnete ikono
kamere na informacijskem
prikazovalniku. Pogled naprej prikaže
tudi predmete, ki jih sistemsamodejno zazna na razdalji do 30
cm. Pogled naprej je prikazan samo
do hitrosti vožnje naprej do 11 km/h.
Deaktiviranje Sistem panoramskega pogleda se
izklopi:
● pri hitrosti nad 11 km/h,
● če pritisnete ikono kamere ë na
informacijskem prikazovalniku,
● če prestavite v prosti tek ali položaj P pri avtomatskem
menjalniku.
Splošne informacije9 Opozorilo
Sistem panoramskega pogleda ne
more nadomestiti voznikovega
pogleda. Ne prikaže otrok,
pešcev, kolesarjev, prečnega
prometa, živali in drugih

Vožnja in rokovanje241predmetov, ki so zunaj vodnega
polja kamer, npr. pod odbijači
vozila ali pod vozilom.
Vozila ne vozite ali parkirajte samo s pomočjo sistema panoramskega pogleda.
Vedno preverite okolico vozila,
preden speljete.9 Opozorilo
Prikazane slike so lahko bližje ali
dlje, kot se zdijo. Prikazano
območje je omejeno in predmeti, ki
so blizu odbijačev ali pod njimi, ne bodo prikazani na zaslonu.
9 Opozorilo
Kamere panoramskega pogleda
imajo mrtve kote, zato ne morejo
prikazati vseh predmetov, ki so
blizu vozila. Če zložljivi ogledali
nista pravilno nastavljeni,
panoramski pogled ne bo pravilno prikazan.

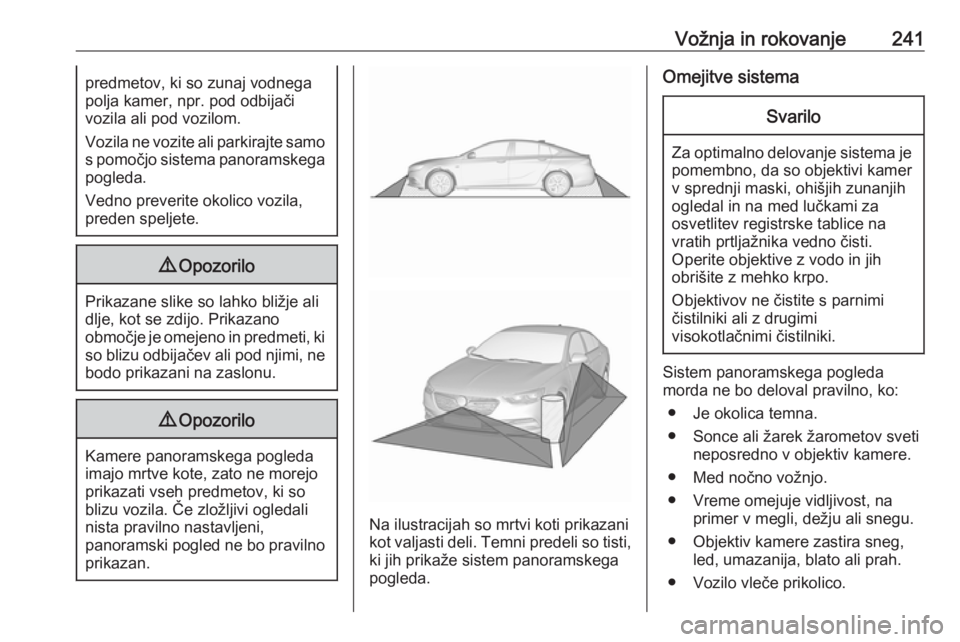

Na ilustracijah so mrtvi koti prikazani
kot valjasti deli. Temni predeli so tisti,
ki jih prikaže sistem panoramskega
pogleda.
Omejitve sistemaSvarilo
Za optimalno delovanje sistema je
pomembno, da so objektivi kamer
v sprednji maski, ohišjih zunanjih
ogledal in na med lučkami za
osvetlitev registrske tablice na
vratih prtljažnika vedno čisti.
Operite objektive z vodo in jih
obrišite z mehko krpo.
Objektivov ne čistite s parnimi
čistilniki ali z drugimi
visokotlačnimi čistilniki.
Sistem panoramskega pogleda
morda ne bo deloval pravilno, ko:
● Je okolica temna.
● Sonce ali žarek žarometov sveti neposredno v objektiv kamere.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
● Objektiv kamere zastira sneg, led, umazanija, blato ali prah.
● Vozilo vleče prikolico.

242Vožnja in rokovanje● Če je prišlo do poškodbe vozila.
● So prisotne izjemne spremembe temperature.

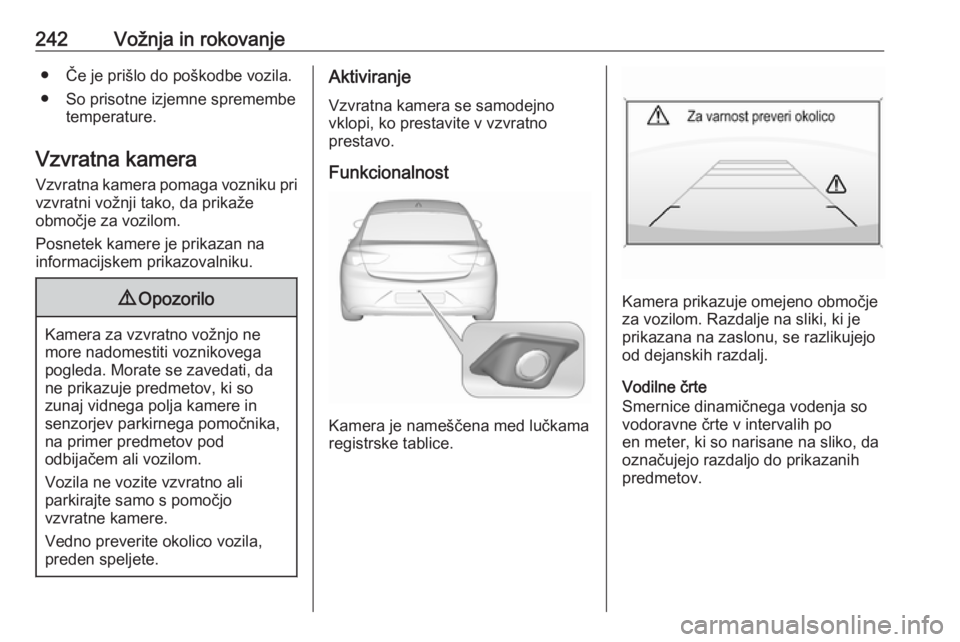

Vzvratna kamera
Vzvratna kamera pomaga vozniku pri vzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
informacijskem prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev parkirnega pomočnika,
na primer predmetov pod
odbijačem ali vozilom.
Vozila ne vozite vzvratno ali
parkirajte samo s pomočjo
vzvratne kamere.
Vedno preverite okolico vozila,
preden speljete.
Aktiviranje
Vzvratna kamera se samodejno vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je nameščena med lučkama
registrske tablice.
Kamera prikazuje omejeno območje
za vozilom. Razdalje na sliki, ki je prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Vodilne črte
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
en meter, ki so narisane na sliko, da
označujejo razdaljo do prikazanih
predmetov.

Vožnja in rokovanje243

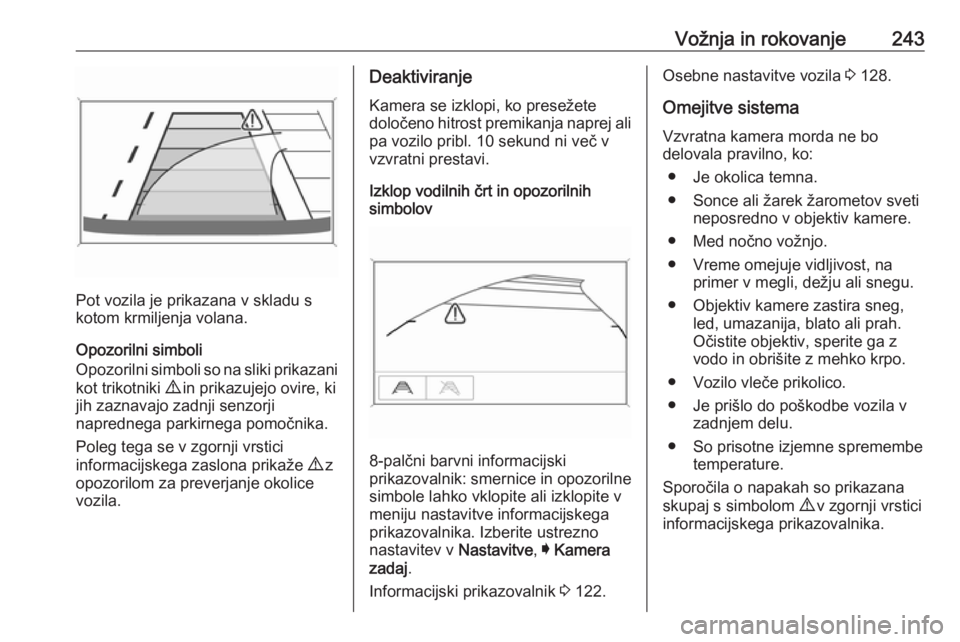

Pot vozila je prikazana v skladu s
kotom krmiljenja volana.
Opozorilni simboli
Opozorilni simboli so na sliki prikazani kot trikotniki 9 in prikazujejo ovire, ki
jih zaznavajo zadnji senzorji naprednega parkirnega pomočnika.
Poleg tega se v zgornji vrstici
informacijskega zaslona prikaže 9 z
opozorilom za preverjanje okolice vozila.
Deaktiviranje
Kamera se izklopi, ko presežete
določeno hitrost premikanja naprej ali
pa vozilo pribl. 10 sekund ni več v
vzvratni prestavi.
Izklop vodilnih črt in opozorilnih
simbolov
8-palčni barvni informacijski
prikazovalnik: smernice in opozorilne
simbole lahko vklopite ali izklopite v
meniju nastavitve informacijskega
prikazovalnika. Izberite ustrezno
nastavitev v Nastavitve, I Kamera
zadaj .
Informacijski prikazovalnik 3 122.
Osebne nastavitve vozila 3 128.
Omejitve sistema
Vzvratna kamera morda ne bo
delovala pravilno, ko:
● Je okolica temna.
● Sonce ali žarek žarometov sveti neposredno v objektiv kamere.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
● Objektiv kamere zastira sneg, led, umazanija, blato ali prah.
Očistite objektiv, sperite ga z
vodo in obrišite z mehko krpo.
● Vozilo vleče prikolico.
● Je prišlo do poškodbe vozila v zadnjem delu.
● So prisotne izjemne spremembe temperature.
Sporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.

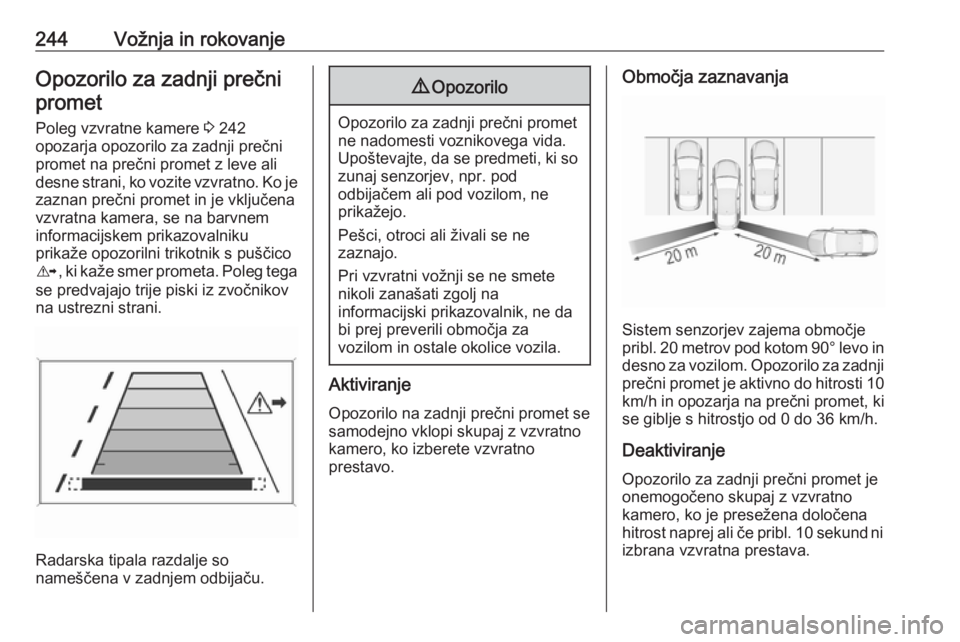

244Vožnja in rokovanjeOpozorilo za zadnji prečnipromet
Poleg vzvratne kamere 3 242
opozarja opozorilo za zadnji prečni
promet na prečni promet z leve ali
desne strani, ko vozite vzvratno. Ko je zaznan prečni promet in je vključena
vzvratna kamera, se na barvnem
informacijskem prikazovalniku
prikaže opozorilni trikotnik s puščico
K , ki kaže smer prometa. Poleg tega
se predvajajo trije piski iz zvočnikov
na ustrezni strani.
Radarska tipala razdalje so
nameščena v zadnjem odbijaču.
9 Opozorilo
Opozorilo za zadnji prečni promet
ne nadomesti voznikovega vida. Upoštevajte, da se predmeti, ki so zunaj senzorjev, npr. pod
odbijačem ali pod vozilom, ne
prikažejo.
Pešci, otroci ali živali se ne
zaznajo.
Pri vzvratni vožnji se ne smete nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Opozorilo na zadnji prečni promet se
samodejno vklopi skupaj z vzvratno
kamero, ko izberete vzvratno
prestavo.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 20 metrov pod kotom 90° levo in
desno za vozilom. Opozorilo za zadnji prečni promet je aktivno do hitrosti 10
km/h in opozarja na prečni promet, ki se giblje s hitrostjo od 0 do 36 km/h.
Deaktiviranje Opozorilo za zadnji prečni promet je
onemogočeno skupaj z vzvratno
kamero, ko je presežena določena
hitrost naprej ali če pribl. 10 sekund ni
izbrana vzvratna prestava.

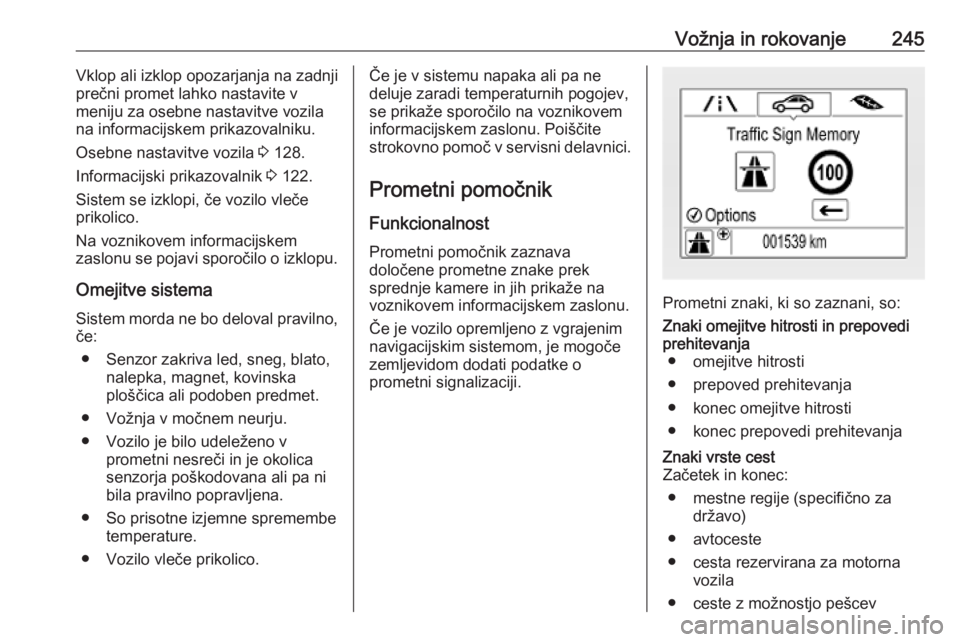

Vožnja in rokovanje245Vklop ali izklop opozarjanja na zadnji
prečni promet lahko nastavite v
meniju za osebne nastavitve vozila
na informacijskem prikazovalniku.
Osebne nastavitve vozila 3 128.
Informacijski prikazovalnik 3 122.
Sistem se izklopi, če vozilo vleče
prikolico.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Omejitve sistema
Sistem morda ne bo deloval pravilno,
če:
● Senzor zakriva led, sneg, blato, nalepka, magnet, kovinska
ploščica ali podoben predmet.
● Vožnja v močnem neurju.
● Vozilo je bilo udeleženo v prometni nesreči in je okolica
senzorja poškodovana ali pa ni
bila pravilno popravljena.
● So prisotne izjemne spremembe temperature.
● Vozilo vleče prikolico.Če je v sistemu napaka ali pa ne
deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Prometni pomočnik
Funkcionalnost Prometni pomočnik zaznava
določene prometne znake prek
sprednje kamere in jih prikaže na
voznikovem informacijskem zaslonu.
Če je vozilo opremljeno z vgrajenim
navigacijskim sistemom, je mogoče
zemljevidom dodati podatke o
prometni signalizaciji.
Prometni znaki, ki so zaznani, so:
Znaki omejitve hitrosti in prepovedi
prehitevanja ● omejitve hitrosti
● prepoved prehitevanja
● konec omejitve hitrosti
● konec prepovedi prehitevanjaZnaki vrste cest
Začetek in konec:
● mestne regije (specifično za državo)
● avtoceste
● cesta rezervirana za motorna vozila
● ceste z možnostjo pešcev

246Vožnja in rokovanjeDodatki znakom● dodatni namigi na prometnih znakih
● prepoved vleke prikolice
● omejitve za traktor
● opozorilo za mokro cesto
● opozorilo na led
● časovne omejitve
● omejitve razdalje
● smerne puščice

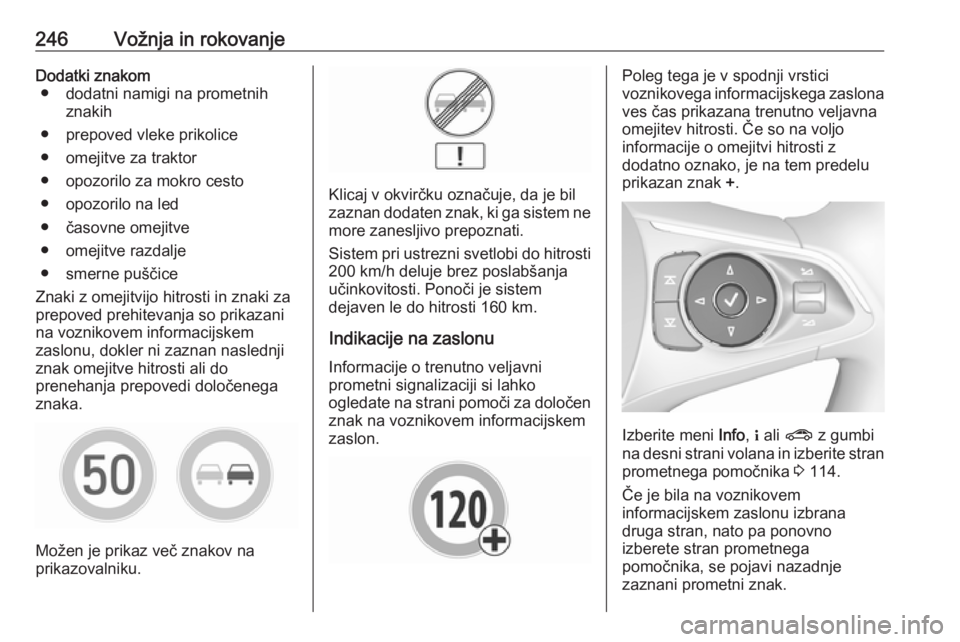

Znaki z omejitvijo hitrosti in znaki za
prepoved prehitevanja so prikazani na voznikovem informacijskem
zaslonu, dokler ni zaznan naslednji
znak omejitve hitrosti ali do
prenehanja prepovedi določenega
znaka.
Možen je prikaz več znakov na
prikazovalniku.
Klicaj v okvirčku označuje, da je bil
zaznan dodaten znak, ki ga sistem ne
more zanesljivo prepoznati.
Sistem pri ustrezni svetlobi do hitrosti
200 km/h deluje brez poslabšanja
učinkovitosti. Ponoči je sistem
dejaven le do hitrosti 160 km.
Indikacije na zaslonu
Informacije o trenutno veljavni
prometni signalizaciji si lahko
ogledate na strani pomoči za določen znak na voznikovem informacijskem
zaslon.
Poleg tega je v spodnji vrstici
voznikovega informacijskega zaslona ves čas prikazana trenutno veljavna
omejitev hitrosti. Če so na voljo
informacije o omejitvi hitrosti z
dodatno oznako, je na tem predelu
prikazan znak +.
Izberite meni Info, " ali ? z gumbi
na desni strani volana in izberite stran
prometnega pomočnika 3 114.
Če je bila na voznikovem
informacijskem zaslonu izbrana
druga stran, nato pa ponovno
izberete stran prometnega
pomočnika, se pojavi nazadnje
zaznani prometni znak.

Vožnja in rokovanje247Funkcija opozorilFunkcijo opozarjanja je mogoče
vklopiti in izklopiti v nastavitvenem
meniju na strani prometnega
pomočnika.
Če je funkcija vklopljena in trenutno ni prikazana stran za zaznavanje
prometnih znakov, bodo nove
hitrostne omejitve in prepovedi
prehitevanja na voznikovem
informacijskem zaslonu prikazane v
obliki pojavnih opozoril.
Pri srednji različici prikazovalnika
pritisnite SET/CLR na stikalu
smernikov, ko je prikazana stran prometnega pomočnika.
Z nastavitvenim kolescem izberite
Alerts ON (Opozorila VKLJUČENA)
ali Alerts OFF (Opozorila
IZKLJUČENA) , nato pa pritisnite
SET/CLR .
Pri srednji ali najboljši različici
prikazovalnika pritisnite upravni
element na volanu Å, ko je
prikazana stran prometnega
pomočnika.
Opozorila vklopite z nastavitvijo J,
izklopite jih z nastavitvijo I.

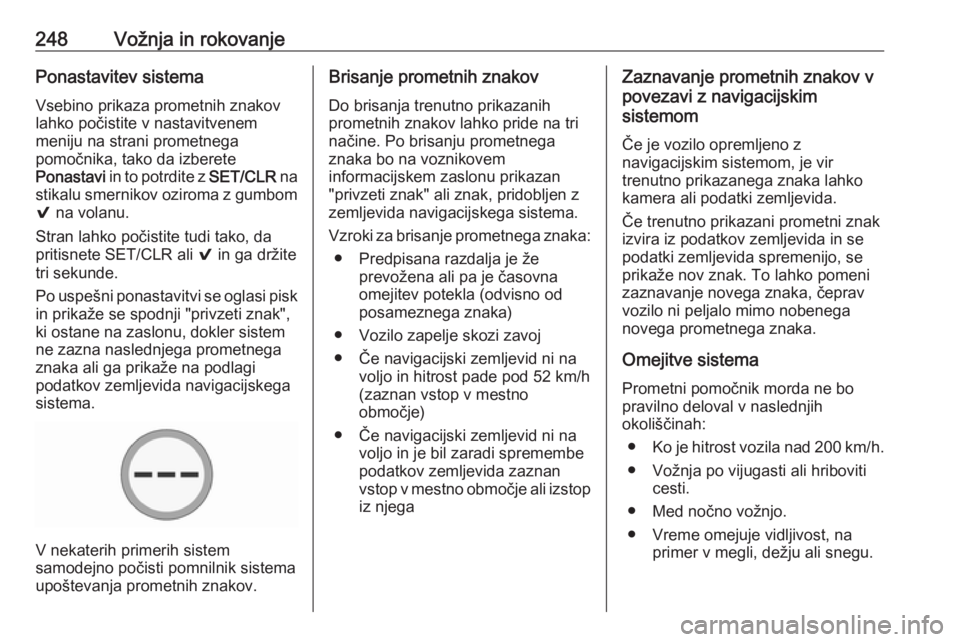

248Vožnja in rokovanjePonastavitev sistemaVsebino prikaza prometnih znakov
lahko počistite v nastavitvenem
meniju na strani prometnega
pomočnika, tako da izberete
Ponastavi in to potrdite z SET/CLR na
stikalu smernikov oziroma z gumbom
9 na volanu.
Stran lahko počistite tudi tako, da pritisnete SET/CLR ali 9 in ga držite
tri sekunde.
Po uspešni ponastavitvi se oglasi pisk in prikaže se spodnji "privzeti znak",
ki ostane na zaslonu, dokler sistem
ne zazna naslednjega prometnega
znaka ali ga prikaže na podlagi
podatkov zemljevida navigacijskega
sistema.
V nekaterih primerih sistem
samodejno počisti pomnilnik sistema
upoštevanja prometnih znakov.
Brisanje prometnih znakov
Do brisanja trenutno prikazanih
prometnih znakov lahko pride na tri
načine. Po brisanju prometnega
znaka bo na voznikovem
informacijskem zaslonu prikazan
"privzeti znak" ali znak, pridobljen z
zemljevida navigacijskega sistema.
Vzroki za brisanje prometnega znaka: ● Predpisana razdalja je že prevožena ali pa je časovna
omejitev potekla (odvisno od
posameznega znaka)
● Vozilo zapelje skozi zavoj
● Če navigacijski zemljevid ni na voljo in hitrost pade pod 52 km/h
(zaznan vstop v mestno
območje)
● Če navigacijski zemljevid ni na voljo in je bil zaradi spremembepodatkov zemljevida zaznanvstop v mestno območje ali izstop
iz njegaZaznavanje prometnih znakov v
povezavi z navigacijskim
sistemom
Če je vozilo opremljeno z
navigacijskim sistemom, je vir
trenutno prikazanega znaka lahko
kamera ali podatki zemljevida.
Če trenutno prikazani prometni znak
izvira iz podatkov zemljevida in se
podatki zemljevida spremenijo, se
prikaže nov znak. To lahko pomeni
zaznavanje novega znaka, čeprav
vozilo ni peljalo mimo nobenega
novega prometnega znaka.
Omejitve sistema
Prometni pomočnik morda ne bo
pravilno deloval v naslednjih
okoliščinah:
● Ko je hitrost vozila nad 200 km/h.
● Vožnja po vijugasti ali hriboviti cesti.
● Med nočno vožnjo. ● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
