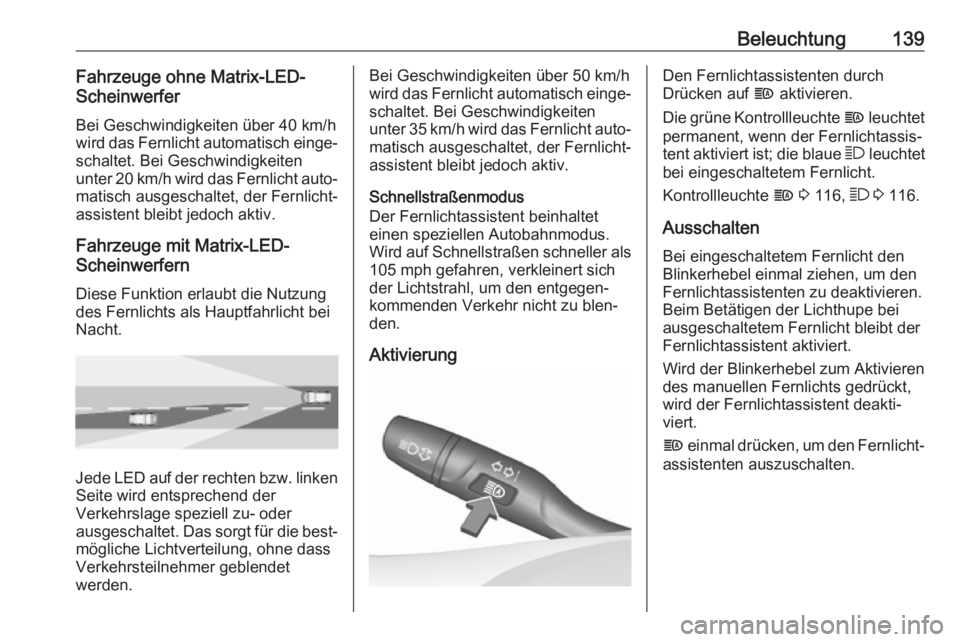

Beleuchtung139Fahrzeuge ohne Matrix-LED-
Scheinwerfer
Bei Geschwindigkeiten über 40 km/h
wird das Fernlicht automatisch einge‐
schaltet. Bei Geschwindigkeiten
unter 20 km/h wird das Fernlicht auto‐
matisch ausgeschaltet, der Fernlicht‐
assistent bleibt jedoch aktiv.
Fahrzeuge mit Matrix-LED-
Scheinwerfern
Diese Funktion erlaubt die Nutzung
des Fernlichts als Hauptfahrlicht bei
Nacht.
Jede LED auf der rechten bzw. linken Seite wird entsprechend der
Verkehrslage speziell zu- oder
ausgeschaltet. Das sorgt für die best‐
mögliche Lichtverteilung, ohne dass
Verkehrsteilnehmer geblendet
werden.
Bei Geschwindigkeiten über 50 km/h
wird das Fernlicht automatisch einge‐
schaltet. Bei Geschwindigkeiten
unter 35 km/h wird das Fernlicht auto‐
matisch ausgeschaltet, der Fernlicht‐
assistent bleibt jedoch aktiv.
Schnellstraßenmodus
Der Fernlichtassistent beinhaltet
einen speziellen Autobahnmodus.
Wird auf Schnellstraßen schneller als 105 mph gefahren, verkleinert sich
der Lichtstrahl, um den entgegen‐
kommenden Verkehr nicht zu blen‐
den.
AktivierungDen Fernlichtassistenten durch
Drücken auf f aktivieren.
Die grüne Kontrollleuchte f leuchtet
permanent, wenn der Fernlichtassis‐ tent aktiviert ist; die blaue 7 leuchtet
bei eingeschaltetem Fernlicht.
Kontrollleuchte f 3 116, 7 3 116.
Ausschalten Bei eingeschaltetem Fernlicht den
Blinkerhebel einmal ziehen, um den
Fernlichtassistenten zu deaktivieren.
Beim Betätigen der Lichthupe bei ausgeschaltetem Fernlicht bleibt der
Fernlichtassistent aktiviert.
Wird der Blinkerhebel zum Aktivieren
des manuellen Fernlichts gedrückt,
wird der Fernlichtassistent deakti‐ viert.
f einmal drücken, um den Fernlicht‐
assistenten auszuschalten.

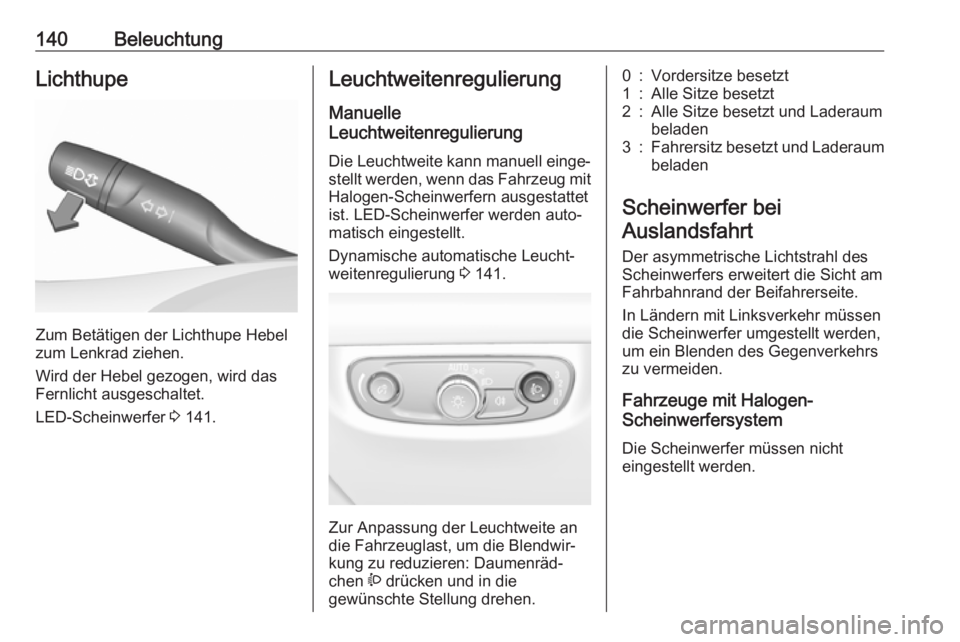

140BeleuchtungLichthupe
Zum Betätigen der Lichthupe Hebel
zum Lenkrad ziehen.
Wird der Hebel gezogen, wird das
Fernlicht ausgeschaltet.
LED-Scheinwerfer 3 141.
Leuchtweitenregulierung
Manuelle
Leuchtweitenregulierung
Die Leuchtweite kann manuell einge‐
stellt werden, wenn das Fahrzeug mit Halogen-Scheinwerfern ausgestattet
ist. LED-Scheinwerfer werden auto‐
matisch eingestellt.
Dynamische automatische Leucht‐
weitenregulierung 3 141.
Zur Anpassung der Leuchtweite an
die Fahrzeuglast, um die Blendwir‐ kung zu reduzieren: Daumenräd‐
chen ? drücken und in die
gewünschte Stellung drehen.
0:Vordersitze besetzt1:Alle Sitze besetzt2:Alle Sitze besetzt und Laderaum
beladen3:Fahrersitz besetzt und Laderaum
beladen
Scheinwerfer bei
Auslandsfahrt
Der asymmetrische Lichtstrahl des
Scheinwerfers erweitert die Sicht am
Fahrbahnrand der Beifahrerseite.
In Ländern mit Linksverkehr müssen
die Scheinwerfer umgestellt werden,
um ein Blenden des Gegenverkehrs
zu vermeiden.
Fahrzeuge mit Halogen-
Scheinwerfersystem
Die Scheinwerfer müssen nicht
eingestellt werden.

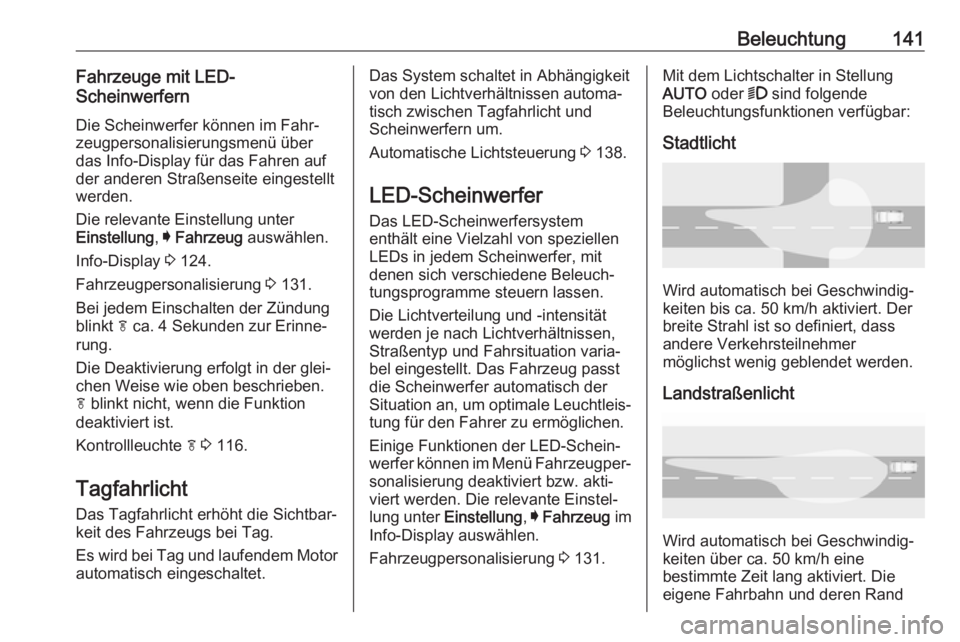

Beleuchtung141Fahrzeuge mit LED-
Scheinwerfern
Die Scheinwerfer können im Fahr‐
zeugpersonalisierungsmenü über
das Info-Display für das Fahren auf
der anderen Straßenseite eingestellt
werden.
Die relevante Einstellung unter
Einstellung , I Fahrzeug auswählen.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Bei jedem Einschalten der Zündung blinkt f ca. 4 Sekunden zur Erinne‐
rung.
Die Deaktivierung erfolgt in der glei‐
chen Weise wie oben beschrieben.
f blinkt nicht, wenn die Funktion
deaktiviert ist.
Kontrollleuchte f 3 116.
Tagfahrlicht Das Tagfahrlicht erhöht die Sichtbar‐
keit des Fahrzeugs bei Tag.
Es wird bei Tag und laufendem Motor
automatisch eingeschaltet.Das System schaltet in Abhängigkeit
von den Lichtverhältnissen automa‐
tisch zwischen Tagfahrlicht und
Scheinwerfern um.
Automatische Lichtsteuerung 3 138.
LED-Scheinwerfer Das LED-Scheinwerfersystem
enthält eine Vielzahl von speziellen
LEDs in jedem Scheinwerfer, mit
denen sich verschiedene Beleuch‐
tungsprogramme steuern lassen.
Die Lichtverteilung und -intensität
werden je nach Lichtverhältnissen,
Straßentyp und Fahrsituation varia‐
bel eingestellt. Das Fahrzeug passt
die Scheinwerfer automatisch der
Situation an, um optimale Leuchtleis‐
tung für den Fahrer zu ermöglichen.
Einige Funktionen der LED-Schein‐ werfer können im Menü Fahrzeugper‐
sonalisierung deaktiviert bzw. akti‐
viert werden. Die relevante Einstel‐
lung unter Einstellung , I Fahrzeug im
Info-Display auswählen.
Fahrzeugpersonalisierung 3 131.Mit dem Lichtschalter in Stellung
AUTO oder 9 sind folgende
Beleuchtungsfunktionen verfügbar:
Stadtlicht
Wird automatisch bei Geschwindig‐
keiten bis ca. 50 km/h aktiviert. Der
breite Strahl ist so definiert, dass
andere Verkehrsteilnehmer
möglichst wenig geblendet werden.
Landstraßenlicht
Wird automatisch bei Geschwindig‐
keiten über ca. 50 km/h eine
bestimmte Zeit lang aktiviert. Die
eigene Fahrbahn und deren Rand

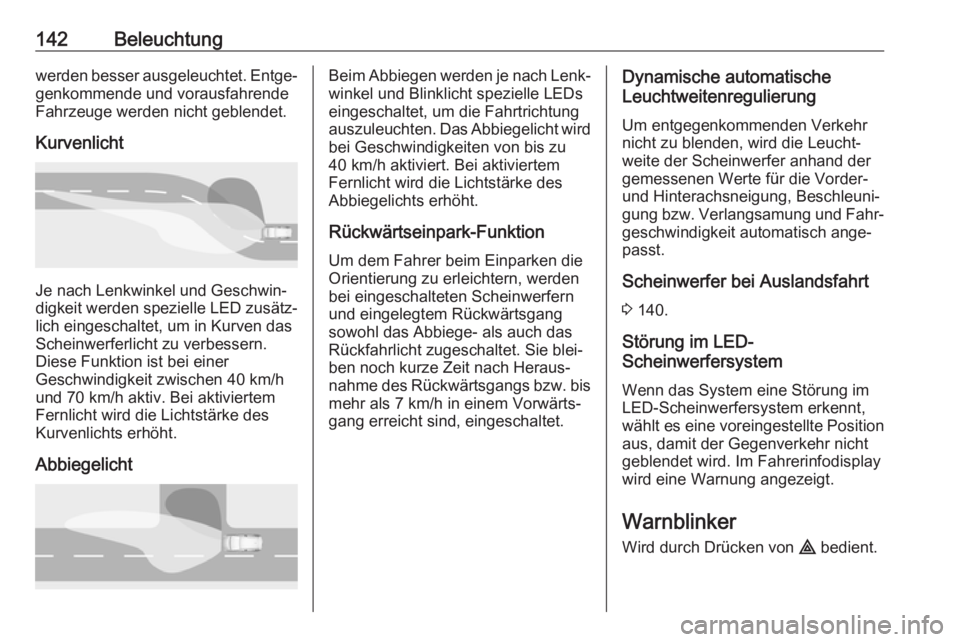

142Beleuchtungwerden besser ausgeleuchtet. Entge‐
genkommende und vorausfahrende
Fahrzeuge werden nicht geblendet.
Kurvenlicht
Je nach Lenkwinkel und Geschwin‐
digkeit werden spezielle LED zusätz‐
lich eingeschaltet, um in Kurven das
Scheinwerferlicht zu verbessern.
Diese Funktion ist bei einer
Geschwindigkeit zwischen 40 km/h
und 70 km/h aktiv. Bei aktiviertem
Fernlicht wird die Lichtstärke des
Kurvenlichts erhöht.
Abbiegelicht
Beim Abbiegen werden je nach Lenk‐ winkel und Blinklicht spezielle LEDseingeschaltet, um die Fahrtrichtung
auszuleuchten. Das Abbiegelicht wird
bei Geschwindigkeiten von bis zu
40 km/h aktiviert. Bei aktiviertem
Fernlicht wird die Lichtstärke des
Abbiegelichts erhöht.
Rückwärtseinpark-Funktion
Um dem Fahrer beim Einparken die
Orientierung zu erleichtern, werden
bei eingeschalteten Scheinwerfern
und eingelegtem Rückwärtsgang
sowohl das Abbiege- als auch das
Rückfahrlicht zugeschaltet. Sie blei‐
ben noch kurze Zeit nach Heraus‐
nahme des Rückwärtsgangs bzw. bis mehr als 7 km/h in einem Vorwärts‐
gang erreicht sind, eingeschaltet.Dynamische automatische
Leuchtweitenregulierung
Um entgegenkommenden Verkehr
nicht zu blenden, wird die Leucht‐
weite der Scheinwerfer anhand der
gemessenen Werte für die Vorder-
und Hinterachsneigung, Beschleuni‐
gung bzw. Verlangsamung und Fahr‐
geschwindigkeit automatisch ange‐
passt.
Scheinwerfer bei Auslandsfahrt
3 140.
Störung im LED-
Scheinwerfersystem
Wenn das System eine Störung im
LED-Scheinwerfersystem erkennt,
wählt es eine voreingestellte Position aus, damit der Gegenverkehr nicht
geblendet wird. Im Fahrerinfodisplay
wird eine Warnung angezeigt.
Warnblinker
Wird durch Drücken von ¨ bedient.

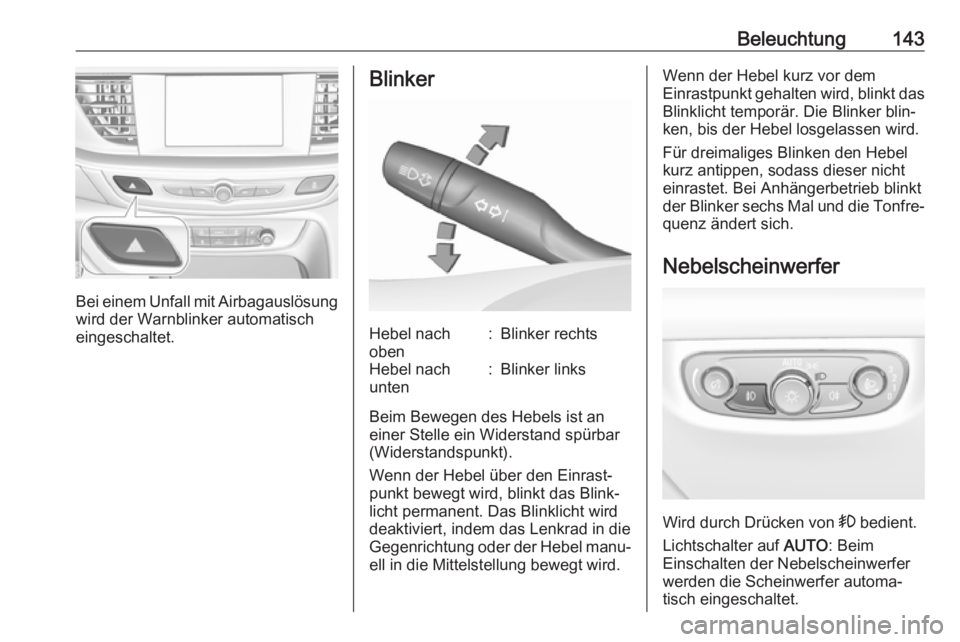

Beleuchtung143
Bei einem Unfall mit Airbagauslösungwird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Beim Bewegen des Hebels ist an
einer Stelle ein Widerstand spürbar
(Widerstandspunkt).
Wenn der Hebel über den Einrast‐
punkt bewegt wird, blinkt das Blink‐
licht permanent. Das Blinklicht wird
deaktiviert, indem das Lenkrad in die
Gegenrichtung oder der Hebel manu‐ ell in die Mittelstellung bewegt wird.
Wenn der Hebel kurz vor dem
Einrastpunkt gehalten wird, blinkt das
Blinklicht temporär. Die Blinker blin‐
ken, bis der Hebel losgelassen wird.
Für dreimaliges Blinken den Hebel
kurz antippen, sodass dieser nicht
einrastet. Bei Anhängerbetrieb blinkt
der Blinker sechs Mal und die Tonfre‐
quenz ändert sich.
Nebelscheinwerfer
Wird durch Drücken von > bedient.
Lichtschalter auf AUTO: Beim
Einschalten der Nebelscheinwerfer
werden die Scheinwerfer automa‐ tisch eingeschaltet.

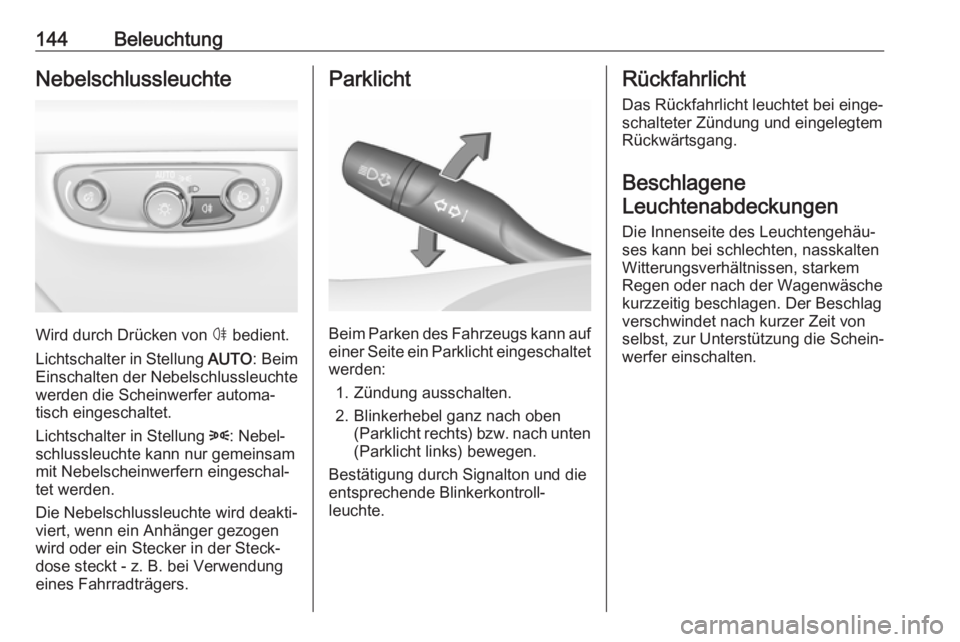

144BeleuchtungNebelschlussleuchte
Wird durch Drücken von ø bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Lichtschalter in Stellung 8: Nebel‐
schlussleuchte kann nur gemeinsam mit Nebelscheinwerfern eingeschal‐tet werden.
Die Nebelschlussleuchte wird deakti‐
viert, wenn ein Anhänger gezogen
wird oder ein Stecker in der Steck‐
dose steckt - z. B. bei Verwendung
eines Fahrradträgers.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite ein Parklicht eingeschaltet
werden:
1. Zündung ausschalten.
2. Blinkerhebel ganz nach oben (Parklicht rechts) bzw. nach unten(Parklicht links) bewegen.
Bestätigung durch Signalton und die
entsprechende Blinkerkontroll‐
leuchte.
Rückfahrlicht
Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene Leuchtenabdeckungen
Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche
kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.

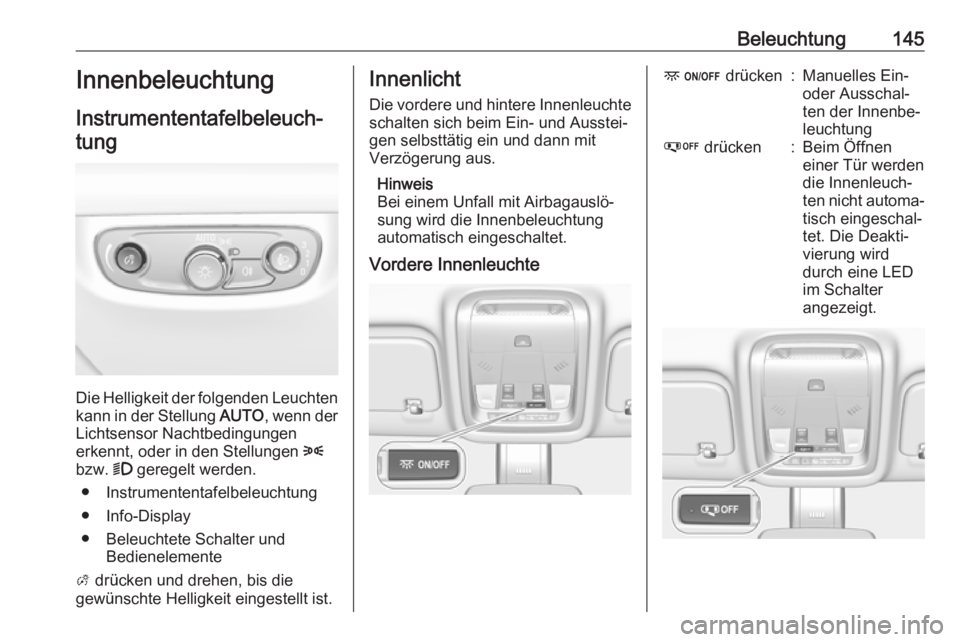

Beleuchtung145InnenbeleuchtungInstrumententafelbeleuch‐tung
Die Helligkeit der folgenden Leuchten
kann in der Stellung AUTO, wenn der
Lichtsensor Nachtbedingungen
erkennt, oder in den Stellungen 8
bzw. 9 geregelt werden.
● Instrumententafelbeleuchtung ● Info-Display
● Beleuchtete Schalter und Bedienelemente
A drücken und drehen, bis die
gewünschte Helligkeit eingestellt ist.
Innenlicht
Die vordere und hintere Innenleuchte
schalten sich beim Ein- und Ausstei‐
gen selbsttätig ein und dann mit
Verzögerung aus.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung
automatisch eingeschaltet.
Vordere Innenleuchte- drücken:Manuelles Ein-
oder Ausschal‐
ten der Innenbe‐
leuchtung% drücken:Beim Öffnen
einer Tür werden
die Innenleuch‐
ten nicht automa‐ tisch eingeschal‐
tet. Die Deakti‐
vierung wird
durch eine LED
im Schalter
angezeigt.

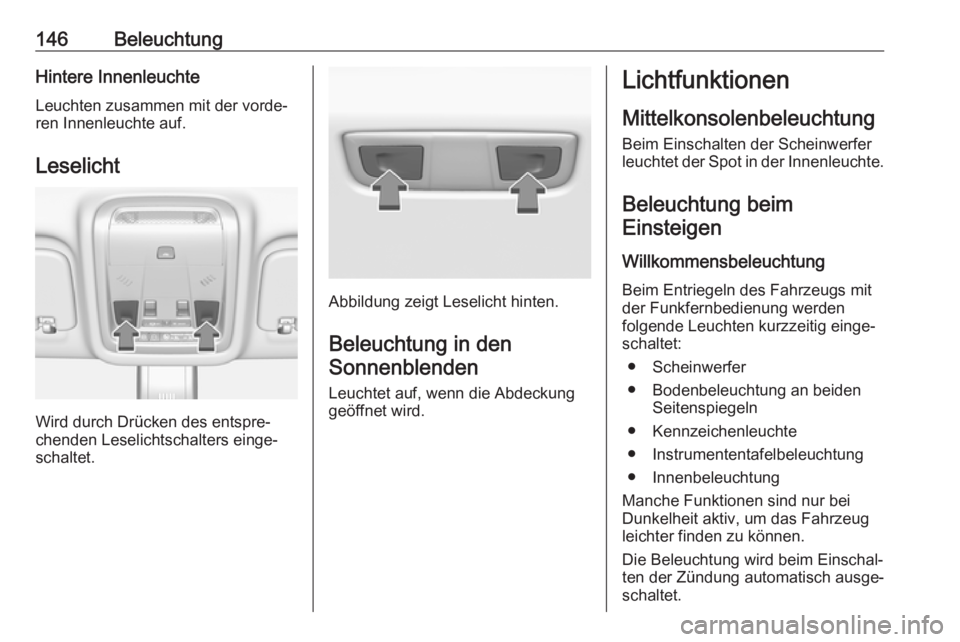

146BeleuchtungHintere InnenleuchteLeuchten zusammen mit der vorde‐
ren Innenleuchte auf.
Leselicht
Wird durch Drücken des entspre‐
chenden Leselichtschalters einge‐
schaltet.
Abbildung zeigt Leselicht hinten.
Beleuchtung in den Sonnenblenden
Leuchtet auf, wenn die Abdeckung
geöffnet wird.
Lichtfunktionen
Mittelkonsolenbeleuchtung Beim Einschalten der Scheinwerfer
leuchtet der Spot in der Innenleuchte.
Beleuchtung beim Einsteigen
Willkommensbeleuchtung
Beim Entriegeln des Fahrzeugs mit
der Funkfernbedienung werden
folgende Leuchten kurzzeitig einge‐ schaltet:
● Scheinwerfer
● Bodenbeleuchtung an beiden Seitenspiegeln
● Kennzeichenleuchte
● Instrumententafelbeleuchtung ● Innenbeleuchtung
Manche Funktionen sind nur bei
Dunkelheit aktiv, um das Fahrzeug
leichter finden zu können.
Die Beleuchtung wird beim Einschal‐
ten der Zündung automatisch ausge‐
schaltet.

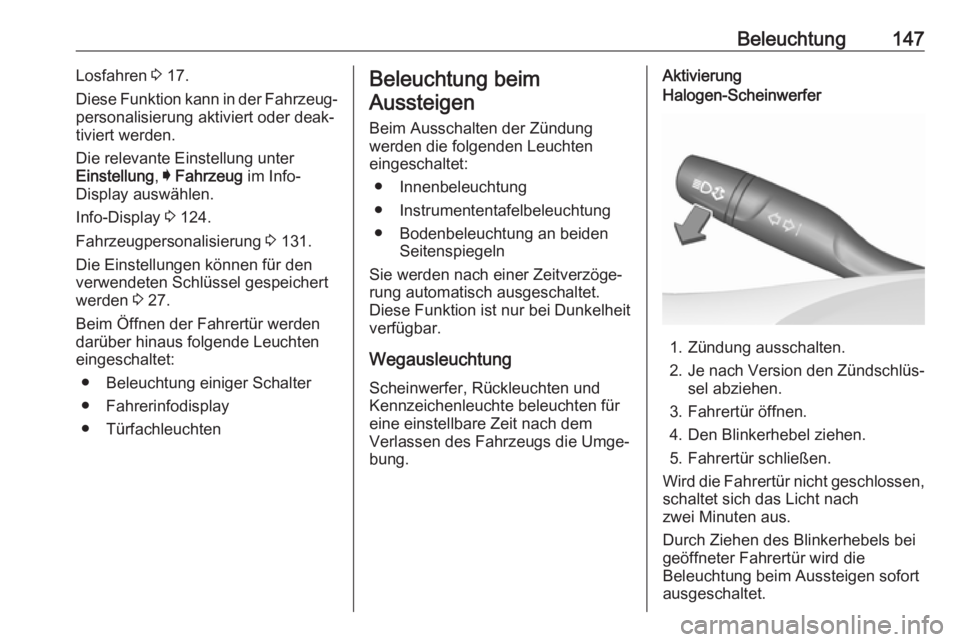

Beleuchtung147Losfahren 3 17.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Die relevante Einstellung unter
Einstellung , I Fahrzeug im Info-
Display auswählen.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Die Einstellungen können für den
verwendeten Schlüssel gespeichert
werden 3 27.
Beim Öffnen der Fahrertür werden
darüber hinaus folgende Leuchten
eingeschaltet:
● Beleuchtung einiger Schalter
● Fahrerinfodisplay
● TürfachleuchtenBeleuchtung beim
Aussteigen
Beim Ausschalten der Zündung
werden die folgenden Leuchten
eingeschaltet:
● Innenbeleuchtung
● Instrumententafelbeleuchtung
● Bodenbeleuchtung an beiden Seitenspiegeln
Sie werden nach einer Zeitverzöge‐
rung automatisch ausgeschaltet.
Diese Funktion ist nur bei Dunkelheit
verfügbar.
Wegausleuchtung
Scheinwerfer, Rückleuchten und
Kennzeichenleuchte beleuchten für
eine einstellbare Zeit nach dem
Verlassen des Fahrzeugs die Umge‐
bung.AktivierungHalogen-Scheinwerfer
1. Zündung ausschalten.
2. Je nach Version den Zündschlüs‐
sel abziehen.
3. Fahrertür öffnen.
4. Den Blinkerhebel ziehen.
5. Fahrertür schließen.
Wird die Fahrertür nicht geschlossen,
schaltet sich das Licht nach
zwei Minuten aus.
Durch Ziehen des Blinkerhebels bei
geöffneter Fahrertür wird die
Beleuchtung beim Aussteigen sofort
ausgeschaltet.

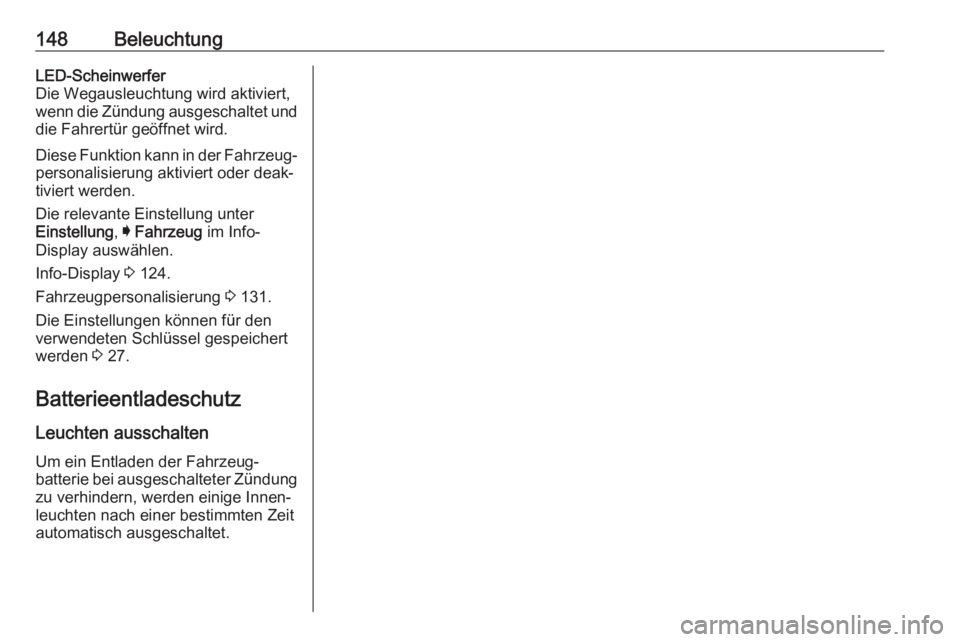

148BeleuchtungLED-Scheinwerfer
Die Wegausleuchtung wird aktiviert,
wenn die Zündung ausgeschaltet und
die Fahrertür geöffnet wird.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Die relevante Einstellung unter
Einstellung , I Fahrzeug im Info-
Display auswählen.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Die Einstellungen können für den
verwendeten Schlüssel gespeichert
werden 3 27.
Batterieentladeschutz Leuchten ausschalten
Um ein Entladen der Fahrzeug‐
batterie bei ausgeschalteter Zündung
zu verhindern, werden einige Innen‐
leuchten nach einer bestimmten Zeit
automatisch ausgeschaltet.
