Fahren und Bedienung169Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.
Stromsparmaßnahmen
Bei einem Autostopp sind verschie‐
dene elektrische Funktionen wie die
elektrische Zusatzheizung oder die
Heckscheibenheizung nicht oder nur
im Stromsparbetrieb verfügbar. Die
Gebläsegeschwindigkeit der Klimati‐ sierungsautomatik wird aus Strom‐
spargründen reduziert.
Neustart des Motors durch den
Fahrer
Fahrzeuge mit Schaltgetriebe
Alle Motoren können auf zwei Weisen
neu gestartet werden: mit einem
herkömmlichen Neustart oder einem
späten Neustart.Herkömmlicher Neustart
Das Kupplungspedal betätigen, ohne das Bremspedal zu treten, um den
Motor neu zu starten.Später Neustart
Der späte Neustart ist nur bei Neigun‐ gen bis maximal 5 % verfügbar.
● Das Bremspedal betätigen.
● Das Kupplungspedal betätigen.
● Den ersten Gang einlegen.
● Zum Neustarten des Motors das Bremspedal loslassen.
Fahrzeuge mit Automatikgetriebe
Zum erneuten Starten des Motors
das Bremspedal loslassen oder den
Wählhebel von D auf N oder P schie‐
ben.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.
Tritt bei einem Autostopp eine der
folgenden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:
● Die Stopp-Start-Automatik wird manuell deaktiviert.
● Die Motorhaube wird geöffnet.● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.
● Das Fahrzeug wird mindestens mit Schrittgeschwindigkeit gefah‐ren.
● Das Klimatisierungssystem erfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Fahrerinfodisplay eine
Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐
schlossenen Elektrogeräten wie etwa
einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.
Page 172 of 341

170Fahren und BedienungHinweis
Wenn ein Anhänger oder Fahrrad‐ träger befestigt sind, ist der späte
Neustart deaktiviert.
Fahrzeug abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Schalter m ca.
eine Sekunde lang ziehen und
überprüfen, ob die Kontroll‐
leuchte m aufleuchtet.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 113.
● Den Motor ausschalten.
● Wenn sich das Fahrzeug auf ebener Fläche oder an einer
Steigung befindet, vor dem
Abziehen des Zündschlüssels
oder Ausschalten der Zündung
bei Fahrzeugen mit An-/Aus-
Schalter den ersten Gang
einlegen oder den Wählhebel
auf P stellen. An einer Steigung
Vorderräder vom Bordstein
wegdrehen.
Wenn sich das Fahrzeug an
einem Gefälle oder einer Stei‐
gung befindet, vor dem Abzie‐
hen des Zündschlüssels oder
Ausschalten der Zündung bei
Fahrzeugen mit An-/Aus-
Schalter den Rückwärtsgang
einlegen oder den Wählhebel
auf P stellen. Vorderräder zum
Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Den Zündschlüssel vom Zünd‐ schloss abziehen bzw. bei
Fahrzeugen mit An-/Aus-
Schalter die Zündung
ausschalten. Lenkrad drehen,
bis Lenkradsperre spürbar
einrastet.Bei Fahrzeugen mit Automatik‐ getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
● Das Fahrzeug durch Drücken auf
die Taste am Türgriff oder auf die
Taste e an der Fernsteuerung
verriegeln.
● Diebstahlwarnanlage aktivieren.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 250.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Page 173 of 341

Fahren und Bedienung171Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Abgasfilter
Der Abgasfilter ist ein Partikelfilter für
Diesel- und Benzinmotoren.
Automatische Reinigung
Das Abgasfiltersystem filtert Rußpar‐
tikel aus den Motorabgasen. Das
System verfügt über eine Selbstreini‐
gungsfunktion, die während der Fahrt
ohne einen Hinweis automatisch
abläuft. Der Filter wird von Zeit zu Zeit durch Verbrennen der zurückgehalte‐ nen Rußpartikel bei hoher Tempera‐
tur gereinigt. Dieser Vorgang läuft automatisch bei bestimmten Fahrbe‐
dingungen ab und kann bis zu
25 Minuten dauern. In der Regel
benötigt er zwischen 7 und 12 Minu‐
ten. Währenddessen ist kein Auto‐
stopp möglich und der Kraftstoffver‐
brauch kann etwas höher sein. Die
dabei auftretende Geruchs- und
Rauchentwicklung ist normal.
System muss gereinigt werden Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
Page 174 of 341

172Fahren und BedienungWenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch eine Warnmeldung im Fahrer‐
infodisplay angezeigt.
Wenn der Abgasfilter zugesetzt ist, wird eine Warnmeldung angezeigt.
Den Reinigungsvorgang so bald wie
möglich beginnen.
Eine Warnmeldung wird außerdem
angezeigt, wenn der Abgasfilter den
maximalen Füllstand erreicht hat.
Sofort mit dem Reinigungsvorgang
beginnen, um Motorschäden zu
vermeiden.
Selbstreinigung aktivierenDer Reinigungsvorgang wird bei
hohen Motordrehzahlen und -lasten
schneller abgeschlossen. Daher zur
Aktivierung in kleineren Gängen als
üblich fahren und bei Fahrzeugen mit
Automatikgetriebe manuell den Gang
wählen. Der Reinigungsvorgang
kann durch Verwendung von elektri‐ schen Verbrauchern wie Klimaanlageund Scheibenheizung unterstützt
werden, da diese die Motorbelastung erhöhen.Achtung
Den Reinigungsvorgang nach
Möglichkeit nicht unterbrechen.
Fahren, bis die Reinigung abge‐
schlossen ist, um einen Service
bzw. eine Reparatur durch eine
Werkstatt zu vermeiden.
Fahrzeuge mit Benzinmotor
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐
drehzahl über 2500 U/min halten.
Wenn nötig zurückschalten.
Dynamisch mit variierender Motor‐
drehzahl fahren. Sofern möglich, zum Verzögern des Fahrzeugs die Motor‐
bremse verwenden.
Weiterfahren, bis der Selbstreini‐
gungsprozess abgeschlossen ist und
die Anzeigemeldung erlischt.Fahrzeuge mit Dieselmotor
Zum Aktivieren des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 U/min und ideal‐erweise dauerhaft um ca.
2500 U/min halten. Wenn nötig
zurückschalten.
Weiterfahren, bis der Selbstreini‐
gungsprozess abgeschlossen ist und
die Anzeigemeldung erlischt.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet die
Kontrollleuchte Z, und im Fahrerin‐
fodisplay wird eine Warnmeldung
angezeigt. Die Motorleistung kann
sich verringern. Sofort Hilfe einer
Werkstatt in Anspruch nehmen.
Katalysator
Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Page 175 of 341

Fahren und Bedienung173Achtung
Andere als die auf den Seiten
3 239, 3 308 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Anschieben deshalb unterlassen.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐
keit und Drehzahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in
die Abgasanlage eingespritzt. Das
von der Flüssigkeit freigegebene Ammoniak reagiert mit den Stickoxi‐
den (NO x) aus dem Abgas, wobei
beide in Stickstoff und Wasser umge‐
wandelt werden.
Die hierfür verwendete Flüssigkeit
trägt die Bezeichnung AdBlue ®
. Sie
ist ungiftig, nicht brennbar, farb- und
geruchlos und besteht aus 32 % Harnstoff und 68 % Wasser.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Der übliche AdBlue-Verbrauch
beträgt ungefähr 2 l je 1000 km, kann
jedoch je nach Fahrverhalten bzw.
Fahrbedingungen (zum Beispiel bei
hoher Fahrzeugbeladung oder im
Schleppbetrieb) auch höher sein.
AdBlue-Tank Der AdBlue-Füllstand wird im
Display-Menü angezeigt.
Page 176 of 341

174Fahren und BedienungFüllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Fahrerinfodisplay
unterschiedliche Meldungen ange‐
zeigt. Die Meldungen und Beschrän‐
kungen sind gesetzlich vorgeschrie‐
ben.
Die erste mögliche Warnmeldung ist: AdBlue Reichweite: 2400 km .
Diese Warnung wird einmal kurz mit
der berechneten Reichweite ange‐
zeigt. Das Fahrzeug kann ohne
Einschränkungen gefahren werden.
Die nächste Warnstufe wird bei einer
Reichweite unter 1750 km ausgelöst.
Die Meldung mit der aktuellen Reich‐
weite wird bei jedem Einschalten der
Zündung angezeigt und muss bestä‐
tigt werden 3 118 . AdBlue nachfüllen,
bevor die nächste Warnstufe erreicht
wird.
Ab einer AdBlue-Reichweite unter
900 km werden abwechselnd die
folgenden, nicht aus dem Display
löschbaren Warnmeldungen ange‐
zeigt:● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in
900 km .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Hinweis
Bei hohem AdBlue-Verbrauch kann
diese Warnung ohne die vorherigen
Warnstufen im Fahrerinfodisplay
angezeigt werden.
Die letzte Warnstufe wird ausgelöst,
wenn der AdBlue-Tank leer ist. Der
Motor kann in diesem Fall nicht mehr gestartet werden. Die folgenden,
nicht aus dem Display löschbaren Warnmeldungen werden abwech‐
selnd angezeigt:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Bei aktivierter Unterbindung des
Motorstarts wird folgende Meldung
angezeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen .Der Tank muss vollständig mit
AdBlue aufgefüllt werden. Andern‐
falls kann der Motor nicht angelassen
werden 3 313.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die Warnmeldungen zur
Reichweite im Fahrerinfodisplay
angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein
Motorstart verhindert wird. Diese
Einschränkungen sind gesetzlich
vorgeschrieben.
Die Hilfe einer Werkstatt in Anspruch
nehmen.
Page 177 of 341

Fahren und Bedienung175AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1
erfüllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive
katalytische Reduktionssystem
beschädigt werden.
Hinweis
Wenn an einer Tankstelle keine
Zapfsäule mit Zapfpistole für Pkws
verfügbar ist, AdBlue nur mit
Flaschen oder Kanistern nachfüllen,
die über einen abgedichteten Nach‐
fülladapter verfügen. Dies verhindert
ein Zurückspritzen oder Überfüllen
und gewährleistet, dass die
Ausdunstungen aus dem Tank
aufgefangen werden und nicht
austreten. AdBlue ist in Flaschen
oder Kanistern an vielen Tankstel‐
len, bei Opel-Händlern und anderen Verkaufsstellen erhältlich.
Da die Haltbarkeit von AdBlue
begrenzt ist, das Verfalldatum vor
dem Nachfüllen überprüfen.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht gesundheitsschädlich.
Der AdBlue-Tank muss vollständig aufgefüllt werden. Dies ist erforder‐
lich, wenn die Warnmeldung zum
unterbundenen Motorstart bereits
angezeigt wird.
Das Fahrzeug muss auf einer
ebenen, geraden Fläche abgestellt
werden.
Der Einfüllstutzen für den AdBlue-
Tank befindet sich hinter der Tank‐
verschluss hinten rechts am Fahr‐
zeug.
Die Tankklappe lässt sich nur bei entriegeltem Fahrzeug öffnen.
1. Schlüssel aus dem Zündschloss ziehen.2. Alle Türen schließen, um einEindringen von Ammoniakdämp‐
fen in den Innenraum zu verhin‐
dern.
3. Tankklappe durch Drücken der Klappe lösen 3 241.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Behälter anbringen und dasandere Ende auf den Einfüllstut‐zen aufschrauben.
Page 178 of 341

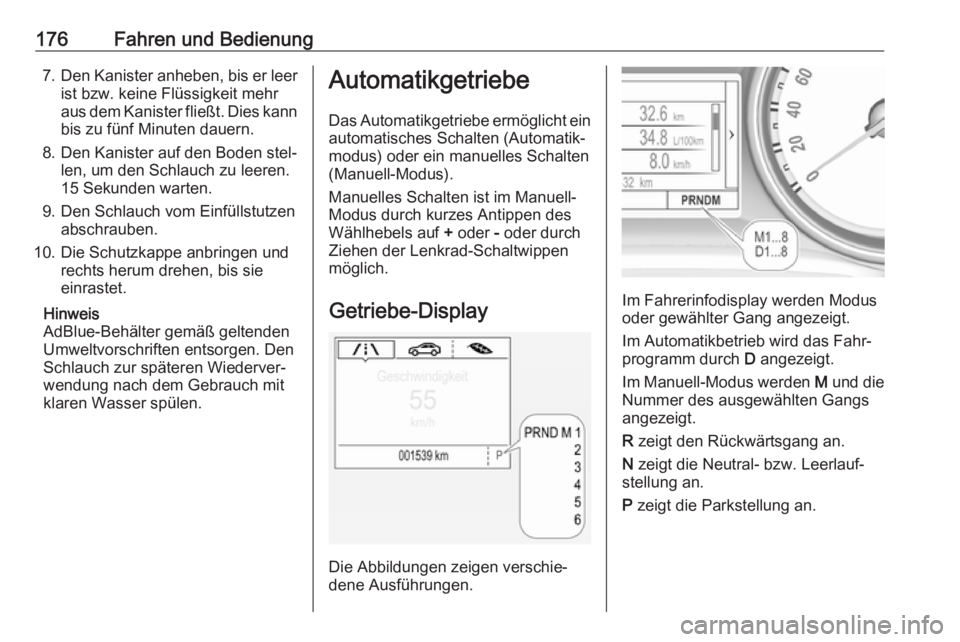

176Fahren und Bedienung7.Den Kanister anheben, bis er leer
ist bzw. keine Flüssigkeit mehr
aus dem Kanister fließt. Dies kann bis zu fünf Minuten dauern.
8. Den Kanister auf den Boden stel‐ len, um den Schlauch zu leeren.
15 Sekunden warten.
9. Den Schlauch vom Einfüllstutzen abschrauben.
10. Die Schutzkappe anbringen und rechts herum drehen, bis sie
einrastet.
Hinweis
AdBlue-Behälter gemäß geltenden Umweltvorschriften entsorgen. Den
Schlauch zur späteren Wiederver‐
wendung nach dem Gebrauch mit
klaren Wasser spülen.Automatikgetriebe
Das Automatikgetriebe ermöglicht ein automatisches Schalten (Automatik‐
modus) oder ein manuelles Schalten
(Manuell-Modus).
Manuelles Schalten ist im Manuell-
Modus durch kurzes Antippen des
Wählhebels auf + oder - oder durch
Ziehen der Lenkrad-Schaltwippen
möglich.
Getriebe-Display
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Im Fahrerinfodisplay werden Modus
oder gewählter Gang angezeigt.
Im Automatikbetrieb wird das Fahr‐
programm durch D angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
Page 179 of 341

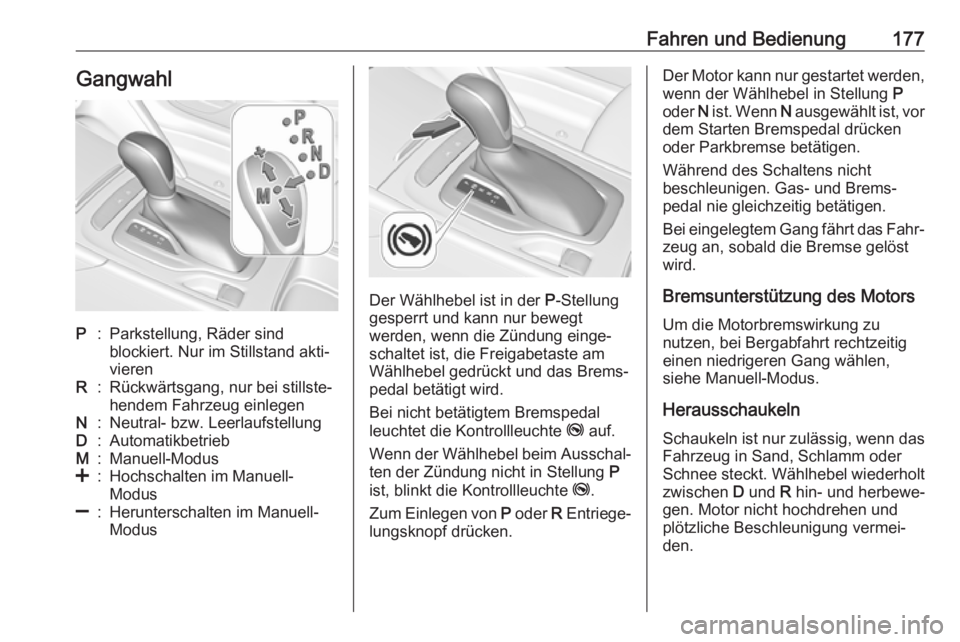

Fahren und Bedienung177GangwahlP:Parkstellung, Räder sind
blockiert. Nur im Stillstand akti‐
vierenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
Modus
Der Wählhebel ist in der P-Stellung
gesperrt und kann nur bewegt
werden, wenn die Zündung einge‐
schaltet ist, die Freigabetaste am
Wählhebel gedrückt und das Brems‐ pedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel beim Ausschal‐
ten der Zündung nicht in Stellung P
ist, blinkt die Kontrollleuchte j.
Zum Einlegen von P oder R Entriege‐
lungsknopf drücken.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N ausgewählt ist, vor
dem Starten Bremspedal drücken
oder Parkbremse betätigen.
Während des Schaltens nicht
beschleunigen. Gas- und Brems‐
pedal nie gleichzeitig betätigen.
Bei eingelegtem Gang fährt das Fahr‐ zeug an, sobald die Bremse gelöst
wird.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig einen niedrigeren Gang wählen,
siehe Manuell-Modus.
Herausschaukeln Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Page 180 of 341

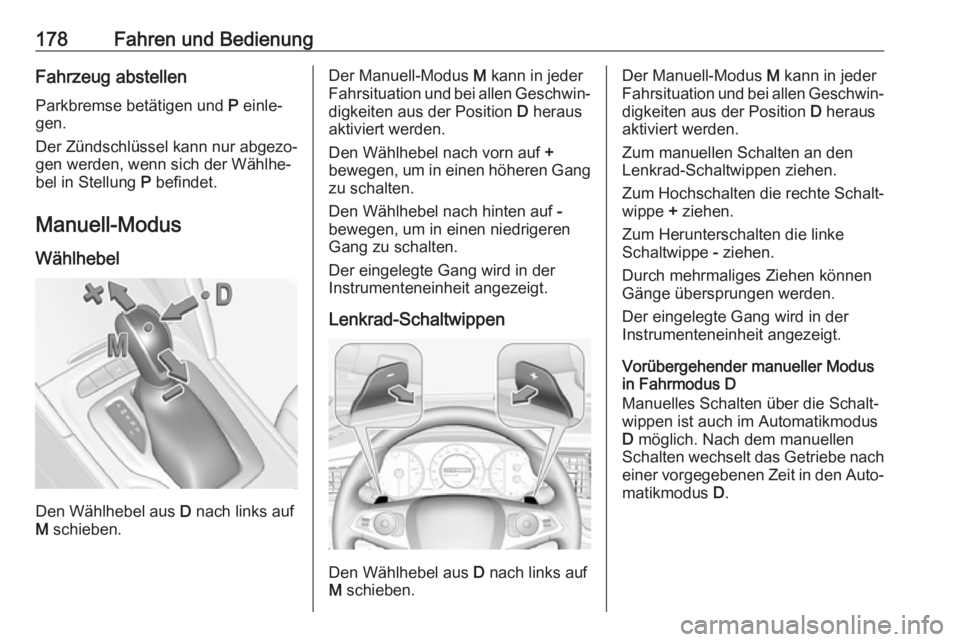

178Fahren und BedienungFahrzeug abstellen
Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel kann nur abgezo‐
gen werden, wenn sich der Wählhe‐
bel in Stellung P befindet.
Manuell-Modus
Wählhebel
Den Wählhebel aus D nach links auf
M schieben.
Der Manuell-Modus M kann in jeder
Fahrsituation und bei allen Geschwin‐ digkeiten aus der Position D heraus
aktiviert werden.
Den Wählhebel nach vorn auf +
bewegen, um in einen höheren Gang
zu schalten.
Den Wählhebel nach hinten auf -
bewegen, um in einen niedrigeren
Gang zu schalten.
Der eingelegte Gang wird in der
Instrumenteneinheit angezeigt.
Lenkrad-Schaltwippen
Den Wählhebel aus D nach links auf
M schieben.
Der Manuell-Modus M kann in jeder
Fahrsituation und bei allen Geschwin‐ digkeiten aus der Position D heraus
aktiviert werden.
Zum manuellen Schalten an den
Lenkrad-Schaltwippen ziehen.
Zum Hochschalten die rechte Schalt‐
wippe + ziehen.
Zum Herunterschalten die linke
Schaltwippe - ziehen.
Durch mehrmaliges Ziehen können
Gänge übersprungen werden.
Der eingelegte Gang wird in der
Instrumenteneinheit angezeigt.
Vorübergehender manueller Modus in Fahrmodus D
Manuelles Schalten über die Schalt‐
wippen ist auch im Automatikmodus
D möglich. Nach dem manuellen
Schalten wechselt das Getriebe nach einer vorgegebenen Zeit in den Auto‐
matikmodus D.
