Page 103 of 311

Instrumenter og betjeningselementer101Merk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av
motoren. Fare for motoren.
Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og
filterskiftvarsel variere betydelig.
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift
motorolje straks i førerinformasjons‐
displayet. Få et verksted til å skifte
olje og filter innen en uke eller
500 km, avhengig av hva som inntref‐
fer først.
Dette kan være et ekstra motorolje-
og filterskift eller inngå i en vanlig
service.
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐
senteret 3 108.
Velg menyen Info, " eller ? ved å
trykke på è på rattet. Trykk å for å
velge Olje-levetid -siden.
Gjenværende oljebrukstid indikeres i prosentandel.
Nullstille
På grunn-nivå-displayet, trykk
SET/CLR på blinklyshendelen i flere
sekunder for å nullstille. Tenningen
må være slått på, men motoren skal
ikke gå.
I høynivå-displayet trykkes é på
rattet for å åpne undermappen. Velg
Tilbakestill og bekreft ved å trykke på
Å . Tenningen må være slått på, men
motoren skal ikke gå.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.
Neste service
En melding vises i førerinformasjonen
når vedlikehold av bilen er nødven‐
dig. Oppsøk et verksted for å få utført
vedlikehold i løpet av én uke eller 500
km, avhengig av hva som inntreffer
først.
Page 109 of 311

Instrumenter og betjeningselementer107Fjernlys
C lyser blått.
Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 126.
Fjernlyshjelp
f lyser grønt.
Automatisk fjernlys er aktivert 3 126.
LED-hovedlys
f lyser eller blinker gult.
Tennes
Feil i systemet.
Søk hjelp hos et verksted.
Blinker
Systemet er omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i omtrent
4 sekunder etter at tenningen er slått
på som en påminnelse om det
symmetriske hovedlyset 3 128.Tåkelys foran
> lyser grønt.
Tåkelysene foran er slått på 3 131.
Tåkebaklys ø lyser gult.
Tåkebaklyset er på 3 131.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.
Lyser grønt Automatisk hastighetskontroll er
aktiv. Innstilt hastighet vises i førerin‐
formasjonsdisplayet.
Automatisk hastighetskontroll 3 174.
Adaptiv hastighetskontroll C lyser på førerinformasjonsdis‐
playet.C lyser hvitt
Systemet er på.
C lyser grønt
Adaptiv hastighetskontroll er aktiv. Adaptiv hastighetskontroll 3 177.
Kjøretøy registrert foran A lyser grønt eller gult.
Lyser grønt
En bil foran registreres i samme fil.
Lyser gult
Avstanden til en bakenforkjørende bil
blir for liten eller når bilen nærmer seg en annen bil for raskt.
Adaptiv hastighetskontroll 3 177.
Varsling om kollisjonsfare foran
3 185.
Oppdagelse av fotgjengere 7 lyser gult.
Det oppdages en fotgjenger foran.
Page 110 of 311

108Instrumenter og betjeningselementerHastighetsbegrenserL lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt Hastighetsbegrenser er aktiv. Innstill
hastigheten som vises ved L-symbo‐
let.
Hastighetsbegrenser 3 175.
Trafikkskilt-assistent L viser registrerte trafikkskilt som
kontrollamper.
Trafikkskiltregistrering 3 209.
Åpen dør
h lyser rødt.
En dør eller bakluken er åpen.Skjermer
Førerinformasjon
Førerinformasjonsdisplayet befinner
seg i instrumentgruppen.
Avhengig av versjonen og instru‐
mentgruppen vil førerinformasjons‐
senteret være tilgjengelig som grunn- nivå-display eller høynivå-display.
Førerinformasjonssenteret indikerer
avhengig av utstyret:
● generell og tripteller
● bilinformasjon
● tur-/drivstoff-informasjon
● informasjon om kjøreøkonomi
● bil- og varselmeldinger
● lyd- og infotainmentinformasjon
● telefoninformasjon
● navigasjonsinformasjon
● innstillinger for bilenGrunn-nivå display
Velge menyer og funksjoner
Ratthendlene
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.
Page 111 of 311

Instrumenter og betjeningselementer109
Trykk på è eller é for å veksle
mellom hovedmenyene eller gå fra en undermeny til nærmeste høyere
menynivå.
Trykk på å eller ä for å bla gjennom
undermenysidene for det valgte
hovedmenypunktet. Disse knappene
brukes også til å endre en tallverdi.
Trykk på Å for å velge en funksjon
eller krysse av i en avkryssingsboks i
en dialogboks.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret etter behov. Bekreft meldinger ved å trykke på Å.
Meldinger om bilen 3 118.
Hovedmenyen
Hovedmenyene er:
● Tur-/drivstoffinformasjon, vises av ; .
● Bilinformasjon, vises av ?.
● Eco-informasjon, vises av @.
Noen av funksjonene som vises
varierer avhengig av om bilen kjøres
eller står stille, og noen funksjoner er
bare aktive når bilen kjøres.
Høynivå display
Velge menyer og funksjoner
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.
Trykk è for å åpne hovedmenysiden.
Bla gjennom hovedmenyen ved å
trykke på è eller é.
Bekreft en hovedmenyside med Å.
Trykk på å eller ä for å bla gjennom
undermenysidene for det valgte hovedmenypunktet. Disse knappene
brukes også til å endre en tallverdi.
Trykk på Å for å velge en funksjon
eller krysse av i en avkryssingsboks i en dialogboks.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret etter behov.
Bekreft meldinger ved å trykke på Å.
Meldinger om bilen 3 118.
Page 112 of 311

110Instrumenter og betjeningselementerHovedmenyen
Hovedmenyene er:
● Tur-/drivstoffinformasjon, vises av Info .
● Lydinformasjon, vises av Lyd.
● Navigasjonsinformasjon, vises av Navigasjon .
● Telefoninformasjon, vises av Telefon .
● Bilinformasjon, vises av Alternativer .
Noen av funksjonene som vises
varierer avhengig av om bilen kjøres eller står stille, og noen funksjoner er
bare aktive når bilen kjøres.
Høynivå-instrumentgruppe kan vises
som Sport-modus eller Tour-modus.
Se Alternativer -menyen, Display.
Info-meny, ; eller "
Den følgende listen inneholder alle
mulige Informasjonsmeny-sider.
Noen vil kanskje ikke være tilgjenge‐
lige for akkurat din bil. Avhengi av
displayet vil noen funksjoner kunne
være merket som symboler.● Hastighet
● Runde 1 / Runde A , som innehol‐
der:
Kjørelengde
Drivstofføkonomi /
Gjennomsnittlig drivstofforbruk
Gjennomsnittshastighet
● Runde 2 / Runde B , som innehol‐
der:
Kjørelengde
Drivstofføkonomi /
Gjennomsnittlig drivstofforbruk
Gjennomsnittshastighet
● Drivstoff / Drivstoffinformasjon ,
som inneholder:
Drivstoff-rekkevidde
Momentan drivstofføkonomi
● Olje-levetid
● Dekktrykk
● Stoppeklokke
● Trafikkskiltminne
● Avstand til bilen foran
● Førerassistanse
● Største forbrukere●Økonomitrend
● Økoindeks
● AdBlue-nivå
På Baselevel-display vises sidene
Olje-levetid , Dekktrykk , Avstand til
bilen foran , Trafikkskiltminne ,
AdBlue-nivå , Dekkbelastning og
Hastighetsvarsel i bilinformasjon-
menyen, velg ?.
Hastighet
Digital visning av gjeldende hastighet.
Trip 1/A eller 2/B
To uavhengige sider, 1/A og 2/B,
viser gjeldende kjørelengde, gjen‐
nomsnittlig drivstofforbruk og gjen‐
nomsnittshastighet siden en bestemt tilbakestilling.
Kjørelengdeindikatoren teller opp til
en kjørelengde på 9999 km og starter deretter på 0 igjen.
For å nullstille til grunn-nivå trykkes
Å og det bekreftes med Reset. På
Uplevel-display, trykk é og bekreft
med Å. Dette tilbakestiller kun
verdiene på siden som vises. Den
andre Trip-siden påvirkes ikke.
Page 113 of 311

Instrumenter og betjeningselementer111Drivstoff /DrivstoffinformasjonDrivstoff-rekkevidde
Rekkevidden beregnes ut fra nivået i drivstofftanken og forbruk i øyeblik‐
ket. Det er gjennomsnittsverdier som
vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når drivstoffnivået i tanken er lavt,
vises en melding i displayet og
kontrollampen Y i drivstoffmåleren
tennes.
Når tanken må etterfylles umiddel‐
bart, vises en varselmelding som blir
stående i displayet. Dessuten blinker
kontrollampen Y i drivstoffmåleren
3 106.Momentan drivstofføkonomi
Visning av momentanforbruk.
Olje-levetid
Viser en beregning av motoroljens
gjenværende brukstid. Tallet i % betyr
gjenværende oljebrukstid 3 101.
Dekktrykk
Kontrollerer dekktrykket til alle
hjulene under kjøring 3 251.
Stoppeklokke
Baselevel-display: Start og stopp tids‐ uret med Å. Hold inne Å mens tids‐
uret ikke er i gang for å tilbakestille.
Høynivå display: Tidsuret startes ogstoppes ved å trykke på Å og Å
igjen. Tilbakestill ved å trykke på Å,
velge Tilbakestill og bekrefte med Å.
Trafikkskiltminne
Viser registrerte trafikkskilt på gjel‐ dende veistrekning 3 209.
Avstand til bilen foran
Viser avstanden i sekunder til en
forankjørende bil 3 188. Hvis adaptiv
hastighetskontroll er aktiv, viser
denne siden i stedet innstilt følgeav‐
stand.
Førerassistanse
Viser status for flere førerassistan‐
sesystemer:
Adaptiv hastighetskontroll 3 177.
Varsling om kollisjonsfare foran
3 185.
Filholderassistent 3 212.AdBlue-nivå
Viser nivået i AdBlue-tanken 3 158.
Øko-informasjonsmeny, @
● Største forbrukere
● Økonomitrend
● Økoindeks
På høynivå-display vises sidene
Største forbrukere , Økonomitrend og
Økoindeks i informasjonsmenyen. Se
over.
Største forbrukere
Listet med store komfortforbrukere
som er slått på for øyeblikket, vises i
fallende rekkefølge. Innsparingsmu‐
ligheter for drivstoff vises.
I enkelte kjøretilstander vil motoren
aktivere bakruteoppvarmingen auto‐
matisk for å øke motorbelastningen. I så fall vil vises bakruteoppvarmingen
som en av de største strømforbru‐
kerne, uten at føreren har aktivert
denne.
Page 114 of 311

112Instrumenter og betjeningselementerØkonomitrend
Viser gjennomsnittlig forbruksutvik‐
ling over en kjørelengde på 50 km.
Fylte segmenter viser forbruket i trinn på 5 km og viser topografiens eller
kjørestilens effekt på drivstofforbru‐
ket.
Økoindeks
Det gjennomsnittlige drivstofforbruket vises i en økonomiskala. For økono‐
misk kjøring bør kjørestilen tilpasses
for å holde indikatoren innenfor det
grønne området. Jo nærmere indika‐
toren kommer det røde området,
desto høyere er drivstofforbruket.
Samtidig vises gjennomsnittsverdien
for forbruket.
Avhengig av utstyrsvarianten viser
Eco-indeksen verdier for triptellerside
A/1 eller den gjeldende kjøresyklu‐
sen. I et siste tilfellet nullstilles indika‐ toren neste gang tenningen slås på.
Menyen Lyd G
Aktiverer søking etter musikk, valg av
favoritter eller endring av lydkilde.
Se håndboken for infotainmentsys‐
temet for mer informasjon.
Menyen Telefon $
Aktiverer administrasjon og bruk av telefonoppringninger, rulling gjennom kontaktlister eller betjening av håndfri
telefonering.
Se håndboken for infotainmentsys‐
temet for mer informasjon.
Menyen Navigasjon §
Aktiverer ruteveivisning.
Se håndboken for infotainmentsys‐
temet for mer informasjon.Bilinformasjonsmeny, ?,
Alternativer eller %
Den følgende listen inneholder alle
mulige Alternativmeny-sider. Noen vil
kanskje ikke være tilgjengelige for
akkurat din bil. Avhengi av displayet
vil noen funksjoner kunne være
merket som symboler.
● Enheter
● Display
● Infoside alternativer
● Hjemmeside alternativer
● Adaptiv cruisekjøring
● Hastighetsvarsel
● Dekkbelastning
● Instrumenter
● Programvareinformasjon
● Informasjonsrute-display
● AdBlue-nivå
Enheter
Velg målesystem for displayet: impe‐ rial eller metrisk.
Page 115 of 311

Instrumenter og betjeningselementer113Display
Trykk på é og velg Sport- eller
Touring-modus. Sport-modus inne‐
holder mer bilinformasjon, Tour-
modus inneholder mer mediainforma‐
sjon.
Denne innstillingen er bare tilgjenge‐
lig med display med høyt nivå.
Infoside alternativer
En liste med alle sider i informasjons‐
menyen vises. Se over. Velg sidene
som skal vises i informasjonsme‐
nyen. Valgte sider har en 0. Funk‐
sjoner som ikke kan vises har en tom avkryssingsboks.
Hjemmeside alternativer
Velg hvilke verdier som skal vises på startsiden i førerinformasjonen, f.eks.
hastighet eller drivstoffrekkevidde.
Adaptiv cruisekjøring
Aktiverer eller deaktiverer adaptiv hastighetskontroll 3 177.
Hastighetsvarsel
Hastighetsvarslingssiden gir mulighet til å innstille en hastighet som du ikke ønsker å overskride.Fartsgrensen kan bare stilles inn nårhastighetsvarsling er aktivert. Nårhastigheten er innstilt, kan denne
egenskapen slås av ved å trykke Å
når denne side vises. Hvis den
innstilte hastighetsgrensen overskri‐
des, vises en meldingsvarsling med
et lydsignal.
Dekkbelastning
Dekktrykk-kategori i henhold til det
aktuelle dekktrykket kan velges
3 251.
Instrumenter● Oljetemperatur
Viser motoroljetemperaturen i
grader celsius.
● Batterispenning
Viser bilbatterispenningen. Mens
motoren går, kan spenningen variere mellom 12 og 15,5 V.
Midlertidig spenning under 12 V
er mulig når høy last brukes.
● Motorboost
Viser motorens turboladetrykk i
%.
● AdBlue
Viser nivået i AdBlue-tanken 3 158.
● IFE-AFE
Viser drivstofføkonomi i øyeblik‐
ket og i gjennomsnitt.
● Drivstoff-rekkevidde
Viser gjennomsnittlig strekning som gjenstår med gjenværendedrivstoff i tanken.
● Blank side
Viser en tom måler.
Page 116 of 311

114Instrumenter og betjeningselementerProgramvareinformasjon
Viser programvareinformasjon for
åpen kilde.
Head-Up Display
Gjør det mulig å rotere informasjons‐
rute-displayet 3 115.
Informasjonsdisplay
Informasjonsdisplayet er plassert i instrumentpanelet i nærheten av
instrumentgruppen.
Avhengig av konfigurasjonen er bilen utstyrt med ett av følgende infotain‐
mentsystemer:
● Multimedia
eller
● Multimedia Navi
eller
● Multimedia Navi Pro
eller
Informasjonsdisplayet kan vise: ● tid 3 90
● utetemperatur 3 89
● dato 3 90
● Infotainmentsystem● innstillinger for klimakontroll 3 139
● kamera bak 3 206
● panoramavisningssystem 3 203
● instruksjoner for parkeringsradar 3 194
● kryssende trafikk bak 3 207
● visningsmeny for FlexRide 3 172
● navigasjon
● systemmeldinger
● innstillinger for personlig tilpas‐ ning av funksjoner 3 119
Multimedia Navi Velge menyer og innstillinger
Du kommer til menyer og innstillinger
via displayet.
Trykk på X for å slå på displayet.
Trykk på ; for å vise startsiden.
Berør display-ikon for ønsket meny
med fingeren.
Berør det aktuelle ikonet for å
bekrefte et valg.
Berør 9 for å gå tilbake til det neste
høyere menynivået.
Trykk på ; for å gå tilbake til startsi‐
den.
Se håndboken for infotainmentsys‐
temet for mer informasjon.
Personlig tilpasning av bilen 3 119.
Page 117 of 311

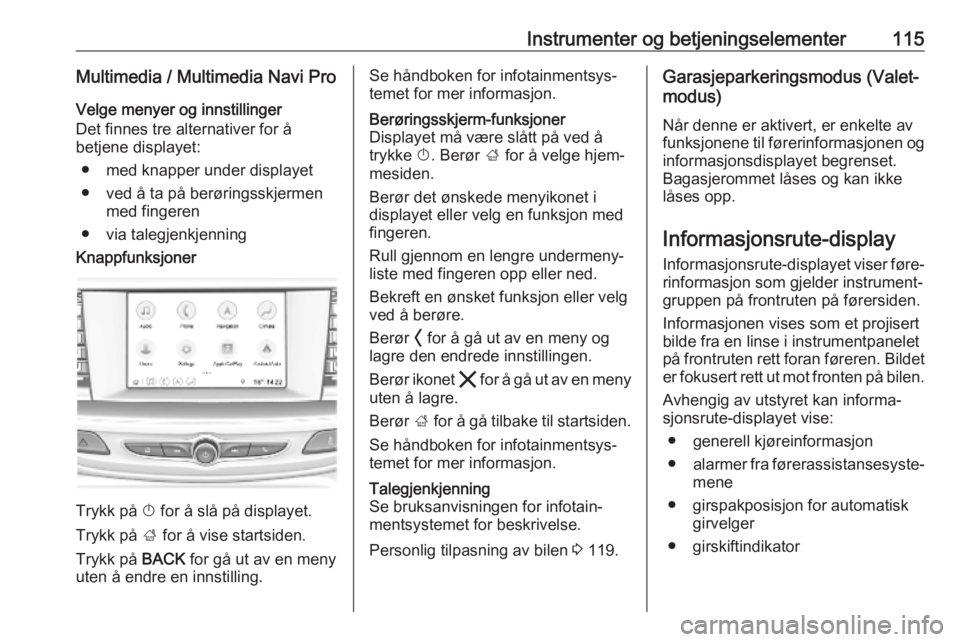

Instrumenter og betjeningselementer115Multimedia / Multimedia Navi ProVelge menyer og innstillinger
Det finnes tre alternativer for å
betjene displayet:
● med knapper under displayet
● ved å ta på berøringsskjermen med fingeren
● via talegjenkjenningKnappfunksjoner
Trykk på X for å slå på displayet.
Trykk på ; for å vise startsiden.
Trykk på BACK for gå ut av en meny
uten å endre en innstilling.
Se håndboken for infotainmentsys‐
temet for mer informasjon.Berøringsskjerm-funksjoner
Displayet må være slått på ved å
trykke X. Berør ; for å velge hjem‐
mesiden.
Berør det ønskede menyikonet i
displayet eller velg en funksjon med
fingeren.
Rull gjennom en lengre undermeny-
liste med fingeren opp eller ned.
Bekreft en ønsket funksjon eller velg
ved å berøre.
Berør O for å gå ut av en meny og
lagre den endrede innstillingen.
Berør ikonet & for å gå ut av en meny
uten å lagre.
Berør ; for å gå tilbake til startsiden.
Se håndboken for infotainmentsys‐
temet for mer informasjon.Talegjenkjenning
Se bruksanvisningen for infotain‐
mentsystemet for beskrivelse.
Personlig tilpasning av bilen 3 119.
Garasjeparkeringsmodus (Valet-
modus)
Når denne er aktivert, er enkelte av
funksjonene til førerinformasjonen og
informasjonsdisplayet begrenset.
Bagasjerommet låses og kan ikke
låses opp.
Informasjonsrute-display
Informasjonsrute-displayet viser føre‐
rinformasjon som gjelder instrument‐
gruppen på frontruten på førersiden.
Informasjonen vises som et projisert
bilde fra en linse i instrumentpanelet
på frontruten rett foran føreren. Bildet er fokusert rett ut mot fronten på bilen.
Avhengig av utstyret kan informa‐
sjonsrute-displayet vise:
● generell kjøreinformasjon
● alarmer fra førerassistansesyste‐
mene
● girspakposisjon for automatisk girvelger
● girskiftindikator
