OPEL INSIGNIA BREAK 2020 Instruktionsbok

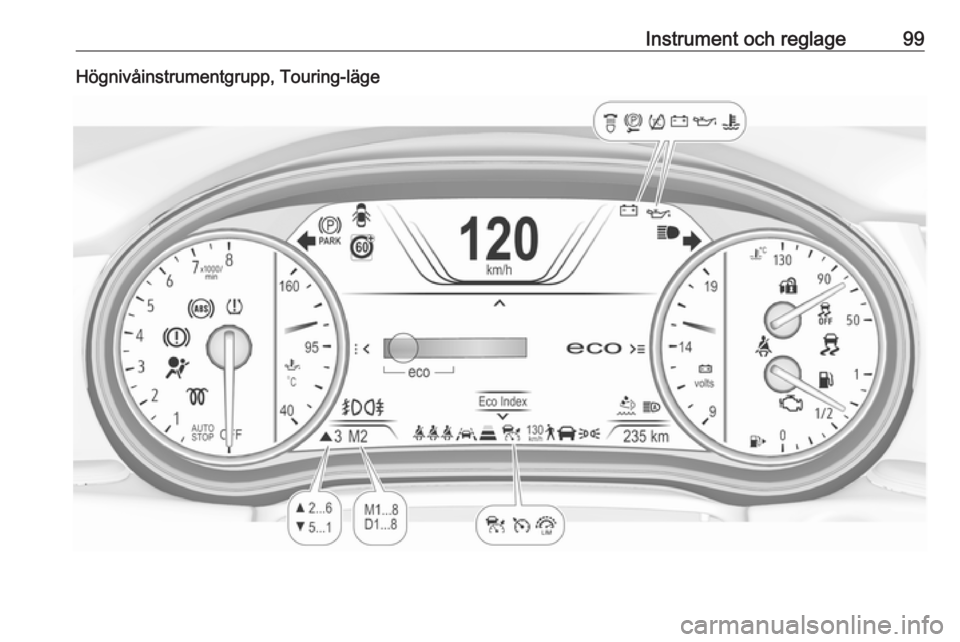

Instrument och reglage99Högnivåinstrumentgrupp, Touring-läge

100Instrument och reglageÖversiktOBlinkers 3 104XBältespåminnare 3 104vAirbag och bältessträckare
3 105VAvstängning av passagera‐
rairbag 3 105pLaddningssystem 3 105ZFelindikeringslampa 3 105RBromssystem och kopplings‐
system 3 106mElektrisk parkeringsbroms
3 106jFel på elektrisk parkerings‐
broms 3 106uLåsningsfritt bromssystem
(ABS) 3 106RVäxling 3 106EAvstånd framåt 3 107aFilhållningsassistent 3 107nElektronisk stabilitetskontroll av
3 107bElektronisk stabilitetsreglering
och drivkraftsreglering 3 107kDrivkraftsreglering av 3 107WKylvätsketemperatur 3 107!Förglödning 3 107uAdBlue 3 108wÖvervakningssystem för däck‐
tryck 3 108IMotoroljetryck 3 108YLåg bränslenivå 3 108dStartspärr 3 1088Ytterbelysning 3 109CHelljus 3 109fHelljusassistent 3 109fLED-strålkastare 3 109>Dimljus fram 3 109rDimbakljus 3 109mFarthållare 3 109CAdaptiv farthållare 3 109AFordon detekterat framför
3 1097Fotgängare har upptäckts
framför bilen 3 110LHastighetsbegränsare 3 110LTrafikmärkesassistans 3 110hDörr öppen 3 110
Hastighetsmätare
Visar bilens hastighet.

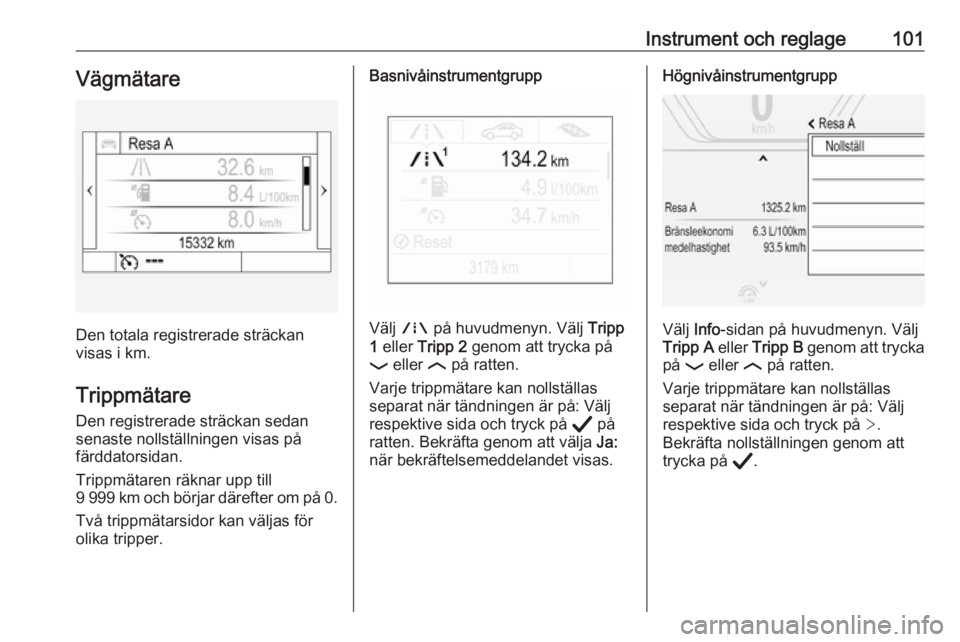

Instrument och reglage101Vägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den registrerade sträckan sedan
senaste nollställningen visas på
färddatorsidan.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Två trippmätarsidor kan väljas för
olika tripper.
Basnivåinstrumentgrupp
Välj ; på huvudmenyn. Välj Tripp
1 eller Tripp 2 genom att trycka på
P eller N på ratten.
Varje trippmätare kan nollställas
separat när tändningen är på: Välj
respektive sida och tryck på Å på
ratten. Bekräfta genom att välja Ja:
när bekräftelsemeddelandet visas.
Högnivåinstrumentgrupp
Välj Info-sidan på huvudmenyn. Välj
Tripp A eller Tripp B genom att trycka
på P eller N på ratten.
Varje trippmätare kan nollställas
separat när tändningen är på: Välj
respektive sida och tryck på >.
Bekräfta nollställningen genom att
trycka på Å.

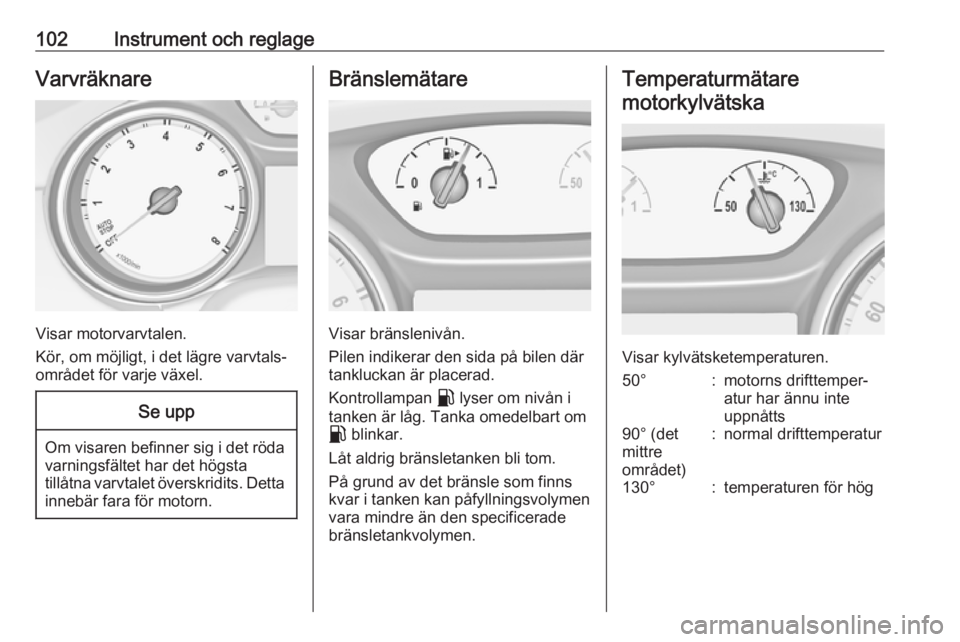

102Instrument och reglageVarvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar bränslenivån.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Kontrollampan r lyser om nivån i
tanken är låg. Tanka omedelbart om
r blinkar.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
bränsletankvolymen.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen.
50°:motorns drifttemper‐
atur har ännu inte
uppnåtts90° (det
mittre
området):normal drifttemperatur130°:temperaturen för hög

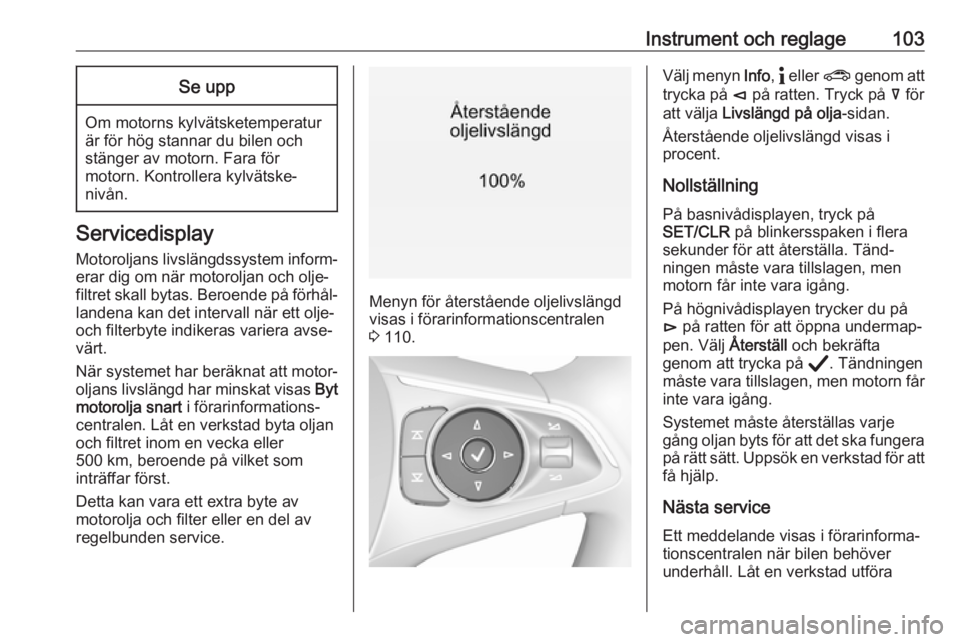

Instrument och reglage103Se upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja snart i förarinformations‐
centralen. Låt en verkstad byta oljan
och filtret inom en vecka eller
500 km, beroende på vilket som
inträffar först.
Detta kan vara ett extra byte av motorolja och filter eller en del av
regelbunden service.
Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 110.
Välj menyn Info, " eller ? genom att
trycka på è på ratten. Tryck på å för
att välja Livslängd på olja -sidan.
Återstående oljelivslängd visas i
procent.
Nollställning
På basnivådisplayen, tryck på
SET/CLR på blinkersspaken i flera
sekunder för att återställa. Tänd‐ ningen måste vara tillslagen, men
motorn får inte vara igång.
På högnivådisplayen trycker du på
é på ratten för att öppna undermap‐
pen. Välj Återställ och bekräfta
genom att trycka på Å. Tändningen
måste vara tillslagen, men motorn får
inte vara igång.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Nästa service
Ett meddelande visas i förarinforma‐
tionscentralen när bilen behöver
underhåll. Låt en verkstad utföra

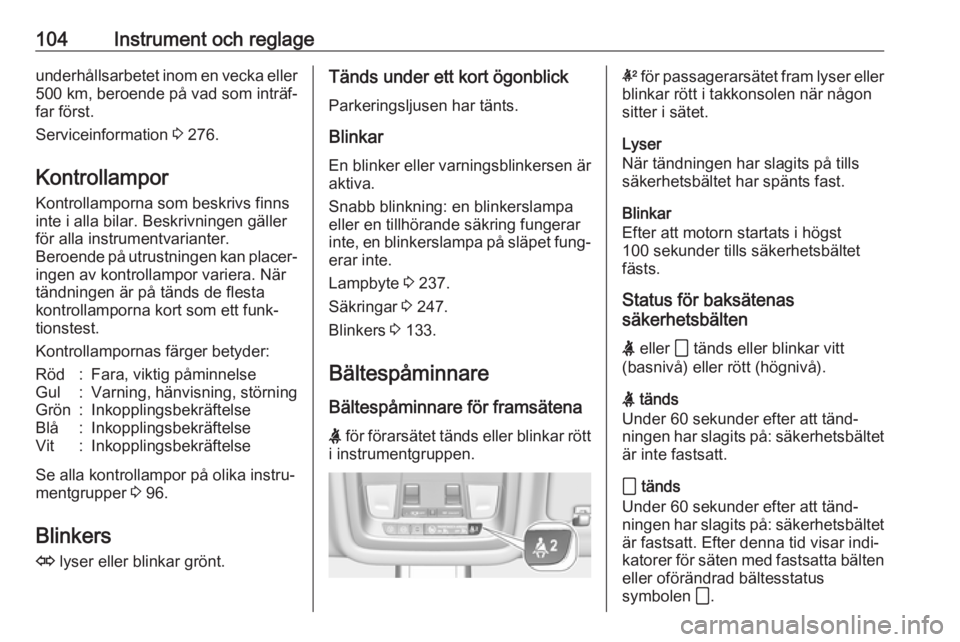

104Instrument och reglageunderhållsarbetet inom en vecka eller500 km, beroende på vad som inträf‐
far först.
Serviceinformation 3 276.
Kontrollampor
Kontrollamporna som beskrivs finns inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter.
Beroende på utrustningen kan placer‐ ingen av kontrollampor variera. Närtändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.
Kontrollampornas färger betyder:Röd:Fara, viktig påminnelseGul:Varning, hänvisning, störningGrön:InkopplingsbekräftelseBlå:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Se alla kontrollampor på olika instru‐
mentgrupper 3 96.
Blinkers O lyser eller blinkar grönt.
Tänds under ett kort ögonblick
Parkeringsljusen har tänts.
Blinkar En blinker eller varningsblinkersen är
aktiva.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar
inte, en blinkerslampa på släpet fung‐
erar inte.
Lampbyte 3 237.
Säkringar 3 247.
Blinkers 3 133.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i instrumentgruppen.k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Status för baksätenas
säkerhetsbälten
X eller > tänds eller blinkar vitt
(basnivå) eller rött (högnivå).
X tänds
Under 60 sekunder efter att tänd‐ ningen har slagits på: säkerhetsbältet
är inte fastsatt.
> tänds
Under 60 sekunder efter att tänd‐
ningen har slagits på: säkerhetsbältet
är fastsatt. Efter denna tid visar indi‐
katorer för säten med fastsatta bälten
eller oförändrad bältesstatus
symbolen >.

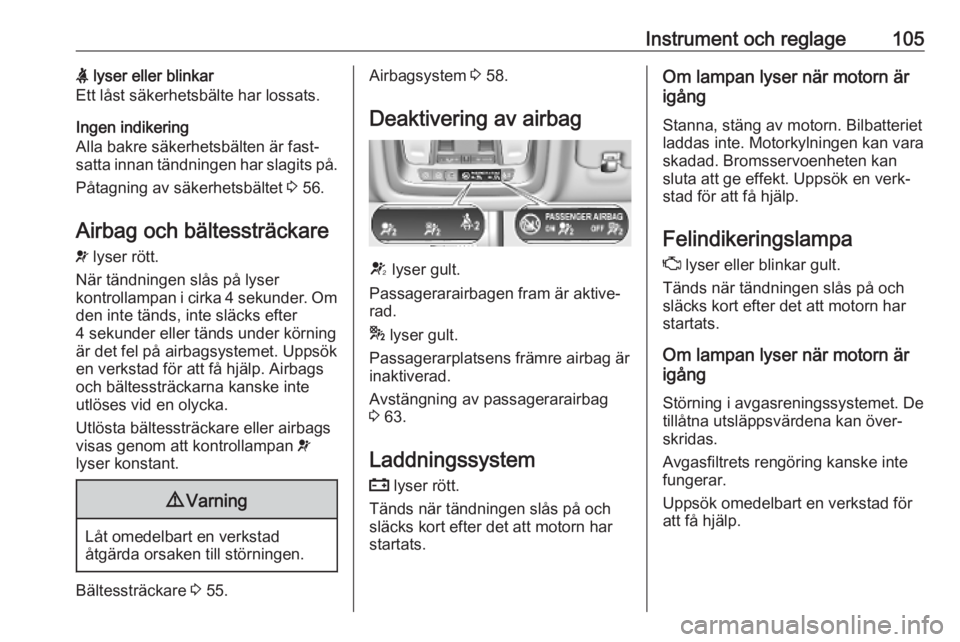

Instrument och reglage105X lyser eller blinkar
Ett låst säkerhetsbälte har lossats.
Ingen indikering
Alla bakre säkerhetsbälten är fast‐
satta innan tändningen har slagits på.
Påtagning av säkerhetsbältet 3 56.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser
kontrollampan i cirka 4 sekunder. Om
den inte tänds, inte släcks efter
4 sekunder eller tänds under körning
är det fel på airbagsystemet. Uppsök
en verkstad för att få hjälp. Airbags
och bältessträckarna kanske inte
utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare 3 55.
Airbagsystem 3 58.
Deaktivering av airbag
V lyser gult.
Passagerarairbagen fram är aktive‐
rad.
* lyser gult.
Passagerarplatsens främre airbag är
inaktiverad.
Avstängning av passagerarairbag
3 63.
Laddningssystem p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐ skridas.
Avgasfiltrets rengöring kanske inte
fungerar.
Uppsök omedelbart en verkstad för
att få hjälp.

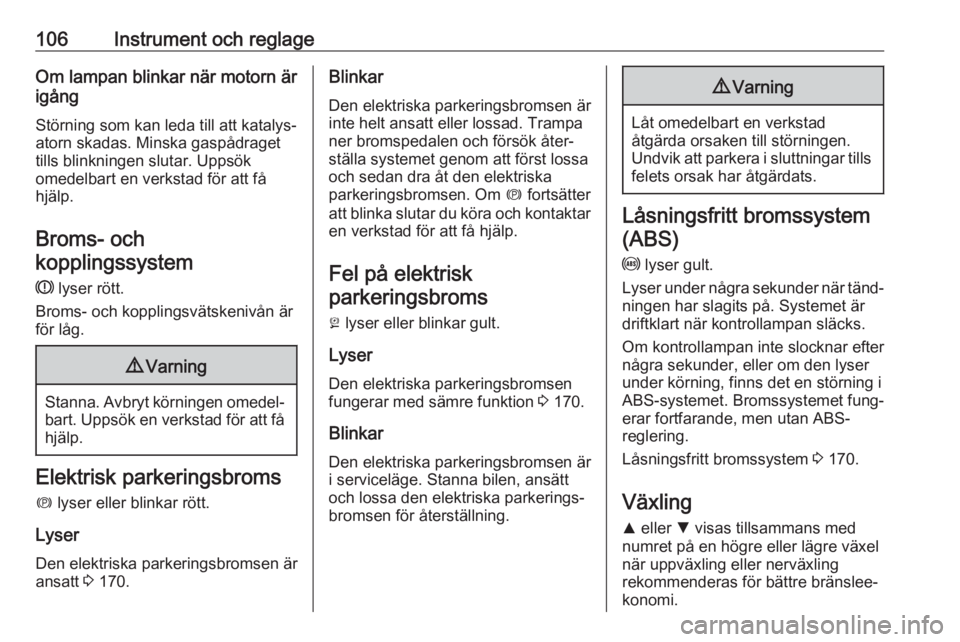

106Instrument och reglageOm lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och kopplingssystem
R lyser rött.
Broms- och kopplingsvätskenivån är
för låg.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser Den elektriska parkeringsbromsen är
ansatt 3 170.
Blinkar
Den elektriska parkeringsbromsen ärinte helt ansatt eller lossad. Trampa
ner bromspedalen och försök åter‐
ställa systemet genom att först lossa
och sedan dra åt den elektriska
parkeringsbromsen. Om m fortsätter
att blinka slutar du köra och kontaktar
en verkstad för att få hjälp.
Fel på elektrisk parkeringsbroms
j lyser eller blinkar gult.
Lyser
Den elektriska parkeringsbromsen fungerar med sämre funktion 3 170.
Blinkar
Den elektriska parkeringsbromsen är
i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen. Undvik att parkera i sluttningar tills felets orsak har åtgärdats.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐ ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 170.
Växling
R eller S visas tillsammans med
numret på en högre eller lägre växel när uppväxling eller nerväxling
rekommenderas för bättre bränslee‐
konomi.

Instrument och reglage107Avstånd framåt
E indikerar kollisionsvarningssys‐
temets varningskänslighet med hjälp av staplar.
Kollisionsvarning 3 189.
Filhållningsassistent a lyser grönt eller gult respektive
blinkar gult.
Lyser grönt
Systemet är aktiverat och redo för
drift.
Lyser gult
Systemet närmar sig en upptäckt
filmarkering utan att använda blinkers
i den riktningen.
Blinkar gult
Systemet upptäcker att filen lämnas i
betydande omfattning.
Filhållningsassistent 3 217.Elektronisk
stabilitetsreglering av
t lyser gult.
Systemet är inaktiverat.
Elektronisk stabilitetsregler‐ ing och drivkraftsreglering
b lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet. Det är
möjligt att köra vidare. Körstabiliteten
kan försämras beroende på vägba‐
nans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 174.
Drivkraftsreglering 3 173.Drivkraftsreglering av
k lyser gult.
Systemet är inaktiverat.
Kylvätsketemperatur
W lyser rött.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån omedel‐
bart 3 232.
Om kylvätskenivån är tillräcklig,
uppsök en verkstad för att få hjälp.
Förglödning ! lyser gult.
Förglödning av diesel är aktiverad.
Den kopplas endast in vid låga utom‐
hustemperaturer. Starta motorn när
kontrollampan slocknar.

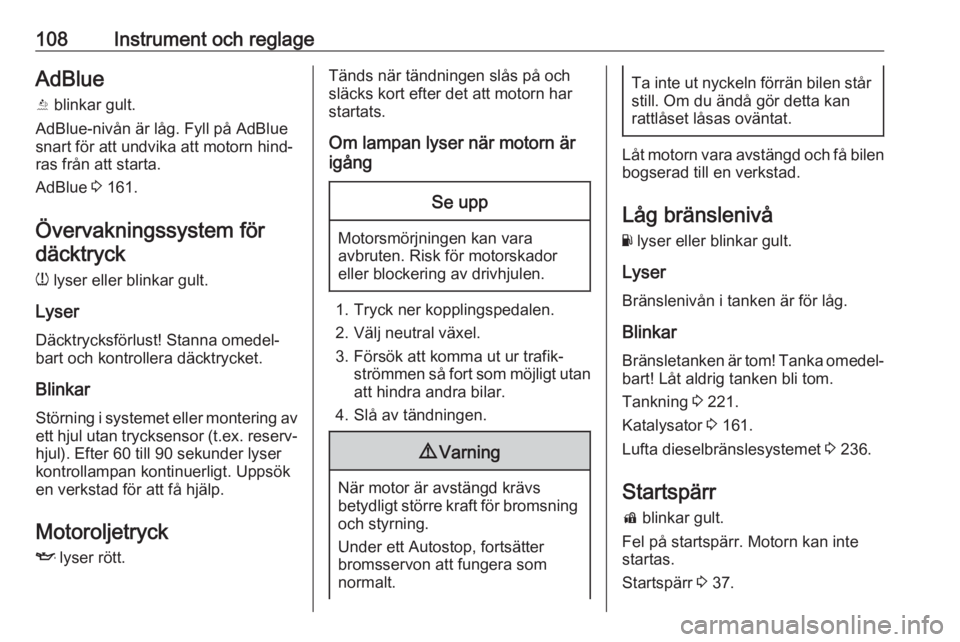

108Instrument och reglageAdBlueY blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 161.
Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Lyser
Däcktrycksförlust! Stanna omedel‐
bart och kontrollera däcktrycket.
Blinkar Störning i systemet eller montering av
ett hjul utan trycksensor (t.ex. reserv‐ hjul). Efter 60 till 90 sekunder lyserkontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.
Motoroljetryck
I lyser rött.Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara avbruten. Risk för motorskador
eller blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Välj neutral växel.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.
9 Varning
När motor är avstängd krävs
betydligt större kraft för bromsning och styrning.
Under ett Autostop, fortsätter
bromsservon att fungera som
normalt.
Ta inte ut nyckeln förrän bilen står still. Om du ändå gör detta kan
rattlåset låsas oväntat.
Låt motorn vara avstängd och få bilen
bogserad till en verkstad.
Låg bränslenivå
Y lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar Bränsletanken är tom! Tanka omedel‐
bart! Låt aldrig tanken bli tom.
Tankning 3 221.
Katalysator 3 161.
Lufta dieselbränslesystemet 3 236.
Startspärr d blinkar gult.
Fel på startspärr. Motorn kan inte
startas.
Startspärr 3 37.
