OPEL INSIGNIA BREAK 2020 Instruktionsbok

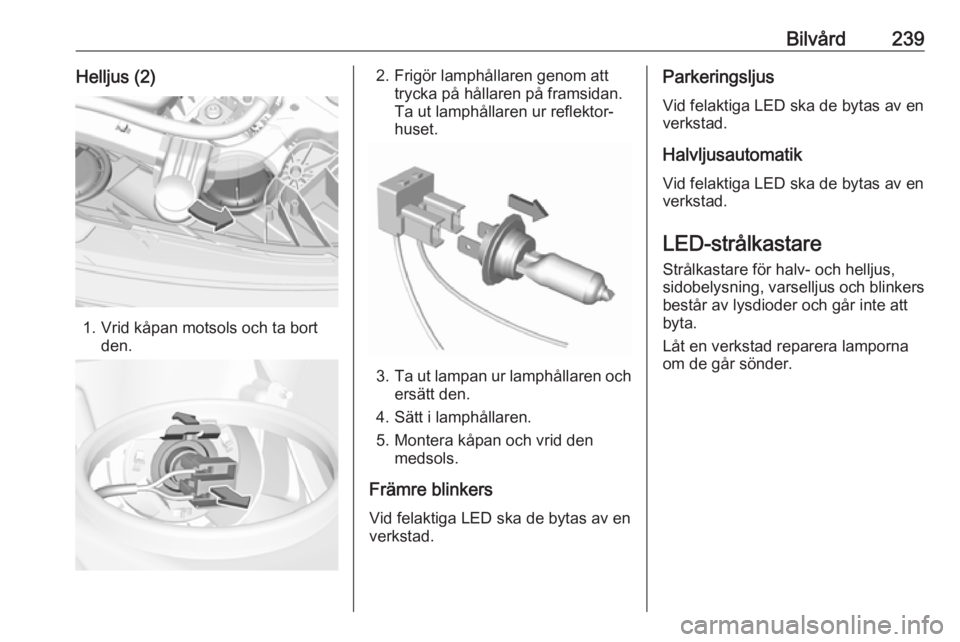

Bilvård239Helljus (2)
1. Vrid kåpan motsols och ta bortden.
2. Frigör lamphållaren genom atttrycka på hållaren på framsidan.
Ta ut lamphållaren ur reflektor‐
huset.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i lamphållaren.
5. Montera kåpan och vrid den medsols.
Främre blinkers Vid felaktiga LED ska de bytas av enverkstad.
Parkeringsljus
Vid felaktiga LED ska de bytas av en verkstad.
Halvljusautomatik
Vid felaktiga LED ska de bytas av en verkstad.
LED-strålkastare
Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
består av lysdioder och går inte att
byta.
Låt en verkstad reparera lamporna
om de går sönder.

240BilvårdDimljus fram1. Grand Sport, Sports Tourer
Vik ett tyg runt spetsen på en
spårskruvmejsel för att förhindra
skador på lacken. Sätt in skruv‐
mejseln i springan på kåpans
kant. Bänd loss kåpan försiktigt.
Country Tourer
Lossa skruven med en torxskruv‐
mejsel.
2. Grand Sport, Sports Tourer
Lossa skruven med torxskruvmej‐
seln och ta bort frontplåten.
Country Tourer
Vik ett tyg runt spetsen på en
spårskruvmejsel för att förhindra
skador på lacken. Bänd loss front‐
plåten genom att sätta in skruv‐
mejseln i fördjupningen.

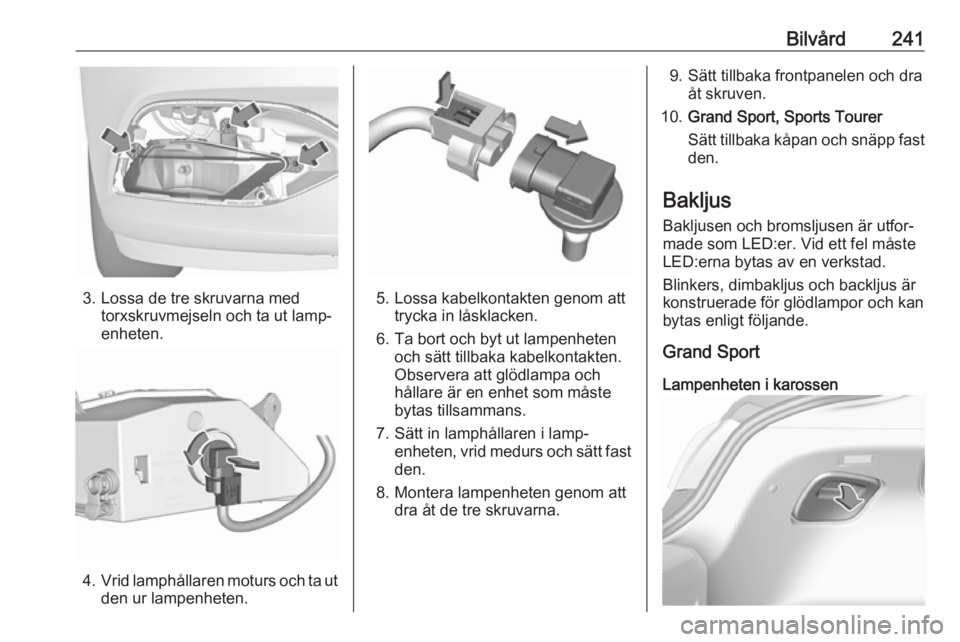

Bilvård241
3. Lossa de tre skruvarna medtorxskruvmejseln och ta ut lamp‐
enheten.
4. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
5. Lossa kabelkontakten genom att trycka in låsklacken.
6. Ta bort och byt ut lampenheten och sätt tillbaka kabelkontakten.
Observera att glödlampa och
hållare är en enhet som måste
bytas tillsammans.
7. Sätt in lamphållaren i lamp‐ enheten, vrid medurs och sätt fastden.
8. Montera lampenheten genom att dra åt de tre skruvarna.
9. Sätt tillbaka frontpanelen och draåt skruven.
10. Grand Sport, Sports Tourer
Sätt tillbaka kåpan och snäpp fast den.
Bakljus Bakljusen och bromsljusen är utfor‐
made som LED:er. Vid ett fel måste
LED:erna bytas av en verkstad.
Blinkers, dimbakljus och backljus är
konstruerade för glödlampor och kan
bytas enligt följande.
Grand Sport
Lampenheten i karossen

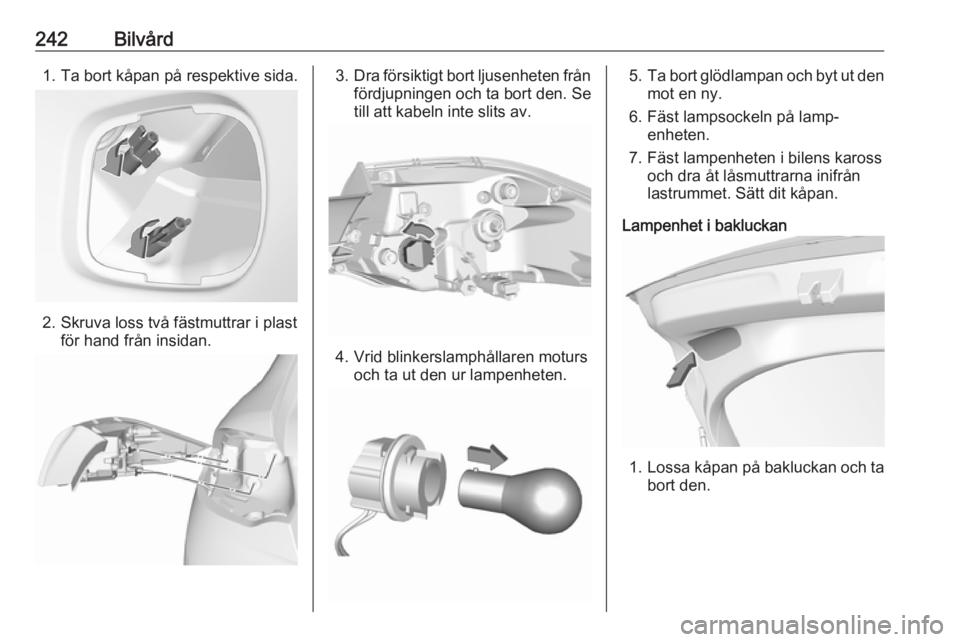

242Bilvård1. Ta bort kåpan på respektive sida.
2. Skruva loss två fästmuttrar i plastför hand från insidan.
3.Dra försiktigt bort ljusenheten från
fördjupningen och ta bort den. Se
till att kabeln inte slits av.
4. Vrid blinkerslamphållaren moturs och ta ut den ur lampenheten.
5.Ta bort glödlampan och byt ut den
mot en ny.
6. Fäst lampsockeln på lamp‐ enheten.
7. Fäst lampenheten i bilens kaross och dra åt låsmuttrarna inifrån
lastrummet. Sätt dit kåpan.
Lampenhet i bakluckan
1. Lossa kåpan på bakluckan och ta
bort den.

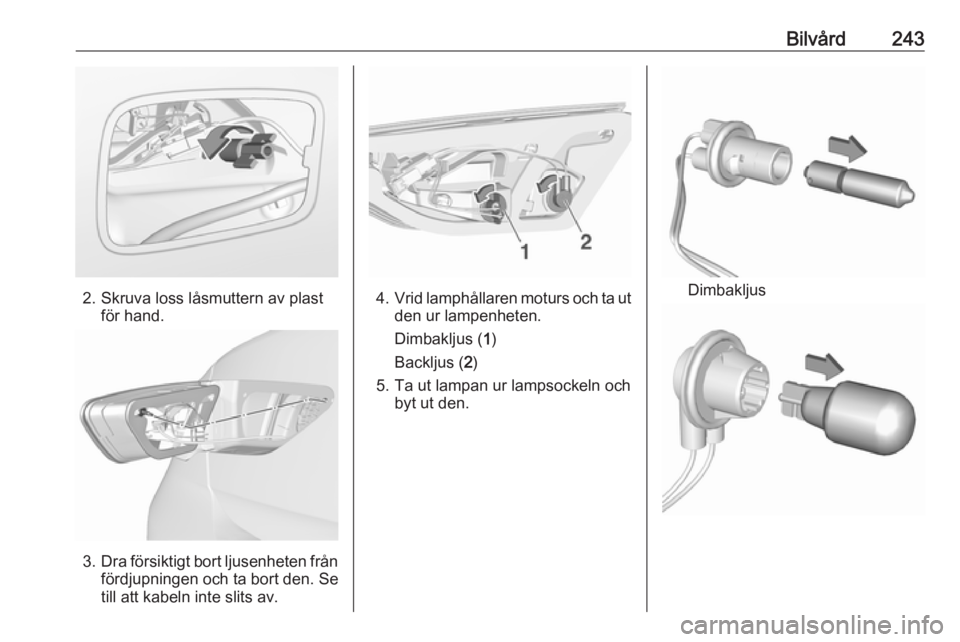

Bilvård243
2. Skruva loss låsmuttern av plastför hand.
3.Dra försiktigt bort ljusenheten från
fördjupningen och ta bort den. Se
till att kabeln inte slits av.
4. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
Dimbakljus ( 1)
Backljus ( 2)
5. Ta ut lampan ur lampsockeln och byt ut den.Dimbakljus

244BilvårdBackljus
6. Sätt i lampsockeln i bakljus‐ enheten. Sätt dit ljusenheten på
bakluckan och dra åt skruven från
insidan. Sätt dit kåpan.
Sports Tourer, Country Tourer
Lampenheten i karossen
1. Öppna kåporna med en skruvmej‐
sel. Skruva loss och ta bort båda
skruvarna.
2. Dra försiktigt bort ljusenheten från
fördjupningen och ta bort den. Se
till att kabeln inte slits av.
3. Vrid blinkerslamphållaren moturs och ta ut den ur lampenheten.
4. Ta ut glödlampan ur lampsockelnoch byt ut den.
5. Fäst lampsockeln på lamp‐ enheten.
6. Fäst lampenheten i karossen och dra åt skruvarna. Stäng kåporna.

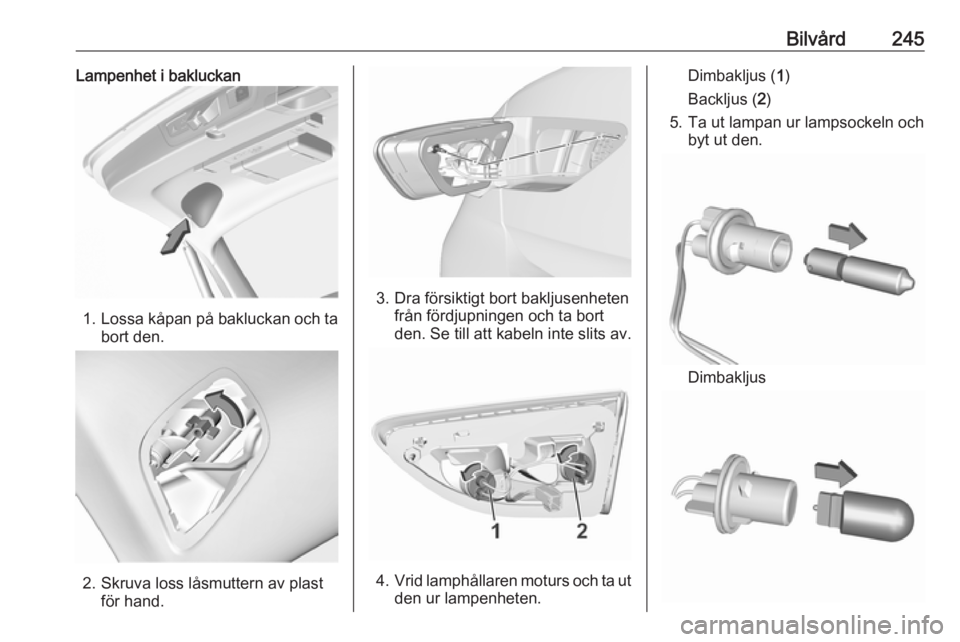

Bilvård245Lampenhet i bakluckan
1.Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från fördjupningen och ta bort
den. Se till att kabeln inte slits av.
4. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
Dimbakljus ( 1)
Backljus ( 2)
5. Ta ut lampan ur lampsockeln och byt ut den.
Dimbakljus

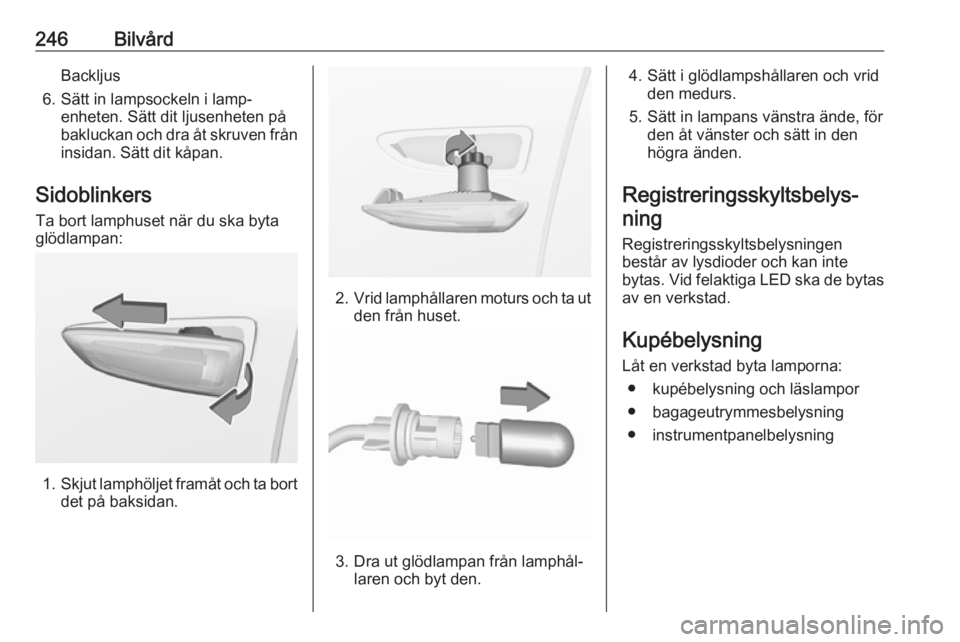

246BilvårdBackljus
6. Sätt in lampsockeln i lamp‐ enheten. Sätt dit ljusenheten på
bakluckan och dra åt skruven från
insidan. Sätt dit kåpan.
Sidoblinkers Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lamphöljet framåt och ta bort
det på baksidan.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysning

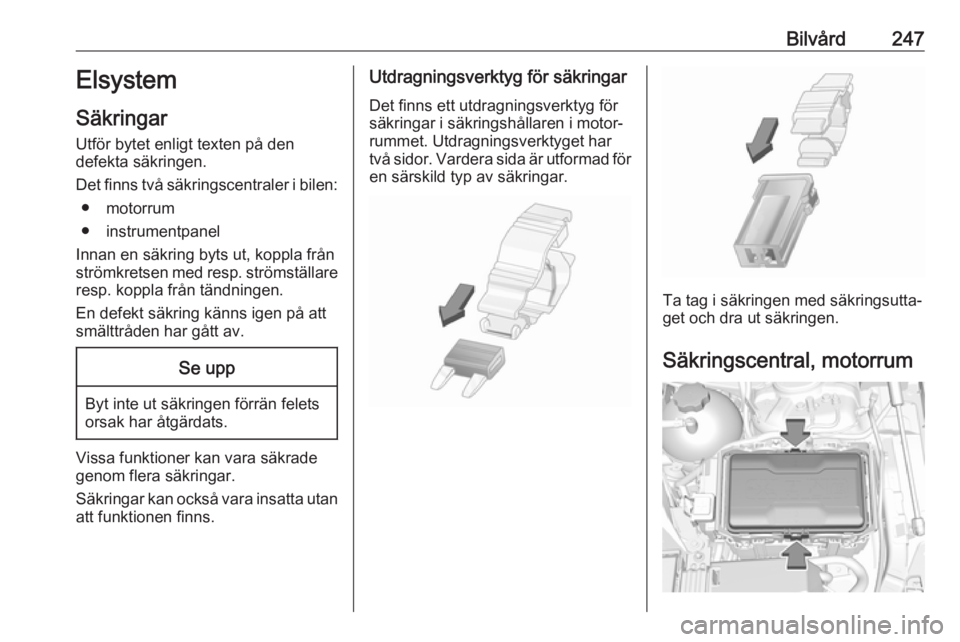

Bilvård247Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet. Utdragningsverktyget har
två sidor. Vardera sida är utformad för en särskild typ av säkringar.
Ta tag i säkringen med säkringsutta‐
get och dra ut säkringen.
Säkringscentral, motorrum

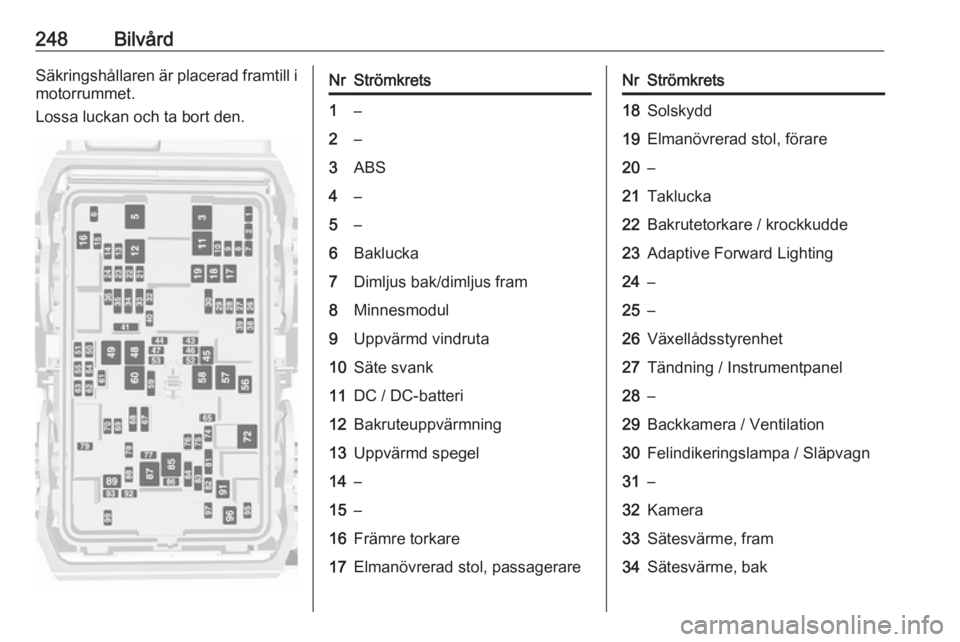

248BilvårdSäkringshållaren är placerad framtill imotorrummet.
Lossa luckan och ta bort den.NrStrömkrets1–2–3ABS4–5–6Baklucka7Dimljus bak/dimljus fram8Minnesmodul9Uppvärmd vindruta10Säte svank11DC / DC-batteri12Bakruteuppvärmning13Uppvärmd spegel14–15–16Främre torkare17Elmanövrerad stol, passagerareNrStrömkrets18Solskydd19Elmanövrerad stol, förare20–21Taklucka22Bakrutetorkare / krockkudde23Adaptive Forward Lighting24–25–26Växellådsstyrenhet27Tändning / Instrumentpanel28–29Backkamera / Ventilation30Felindikeringslampa / Släpvagn31–32Kamera33Sätesvärme, fram34Sätesvärme, bak
