Sièges, systèmes de sécurité65Poser la ceinture de sécurité de la
manière correcte et la boucler de
manière sûre. C'est indispensable pour que la protection de l'airbag
soit efficace.
Système d'airbag latéral
Le système d'airbag latéral se
compose d'un airbag dans chacun
des dossiers de siège avant et dans
les dossiers des sièges arrière exté‐
rieurs. Ils sont reconnaissables à l'in‐
scription AIRBAG.
Le système d'airbag latéral se déclen‐
che en cas de collision latérale d'une
certaine gravité. Le contact doit être
mis.
Les airbags gonflés amortissent l'im‐
pact, réduisant dès lors considérable‐
ment le risque de blessure du tronc et du bassin en cas de collision latérale.
9 Attention
Ne placer aucune partie du corps
ni objet dans la zone de déploie‐
ment de l'airbag.
Remarque
N'utiliser que des housses de
protection de siège qui sont homo‐
loguées pour le véhicule. Ne pas
couvrir les airbags.
Système d'airbag rideau
Le système d'airbags rideaux se
compose d'un airbag de cadre de toit, de chaque côté du véhicule. Il est
reconnaissable à la mention
AIRBAG sur les montants de toit.
Le système d'airbag rideau se
déclenche en cas de collision latérale
d'une certaine gravité. Le contact doit
être mis.

66Sièges, systèmes de sécuritéLes airbags gonflés amortissent l'im‐
pact, réduisant dès lors considérable‐
ment le risque de blessure de la tête
en cas de choc latéral.9 Attention
Ne placer aucune partie du corps
ni objet dans la zone de déploie‐
ment de l'airbag.
Les crochets dans les poignées de cadre de toit peuvent uniquement
servir à suspendre des vêtements légers, sans cintre. Ne pas garder
d'objets dans ces vêtements.
Désactivation d'airbag
Le système d'airbag du passager
avant doit être désactivé pour les
systèmes de sécurité pour enfant
placés sur le siège passager, confor‐
mément aux instructions du tableau
3 70. Les systèmes d'airbags
rideau et latéral, les rétracteurs de
ceinture et tous les systèmes d'air‐
bags du conducteur restent actifs.
Le système d'airbag de passager
avant peut être désactivé via un
commutateur à clé situé sur le côté
passager de la planche de bord.
Utiliser la clé de contact ou la lame de clé située dans la clé électronique,
pour choisir la position :*
OFF:l'airbag de passager avant
est désactivé et ne se
déploiera pas en cas de
collision. Le témoin *OFF
s'allume continuellement
sur la console centraleV
ON:l'airbag de passager avant
est activé9 Danger
Ne désactiver l'airbag passager
que dans le cas de l'utilisation d'un
système de sécurité pour enfant soumis aux instructions et restric‐
tions du tableau 3 70.
Dans le cas contraire, il existe un
risque de blessure mortelle pour la personne occupant un siège
quand l'airbag pour passager
avant est désactivé.

Sièges, systèmes de sécurité67
Si le témoin V s'allume pendant envi‐
ron 60 secondes après avoir mis le
contact, le système d'airbags de
passager avant se gonflera en cas de collision.
Si le témoin * s'allume après avoir
mis le contact, le système d'airbag du
passager avant est désactivé. Il reste allumé tant que l'airbag est désactivé.
Si les deux témoins sont allumés en
même temps, le système présente
une défaillance. Le statut du système
est indéterminé et personne n'est
autorisé à occuper le siège de passa‐
ger avant. Prendre immédiatement
contact avec un atelier.
Prendre immédiatement contact avec un atelier si aucun des deux témoins
n'est allumé.
Ne changer de mode que si le
véhicule est à l'arrêt avec le contact coupé.
L'état reste le même jusqu'au
prochain changement.
Témoin de désactivation d'airbag
3 111.Systèmes de sécurité
pour enfant9 Danger
Si vous utilisez un système de
sécurité pour enfant dos à la route sur le siège passager avant, le
système d'airbag du siège passa‐
ger avant doit être désactivé.
Cette instruction s'applique égale‐
ment à certains systèmes de sécu‐
rité pour enfant face à la route,
comme indiqué dans les tableaux
3 70.
Désactivation d'airbag 3 66.
Étiquette d'airbag 3 61.
Nous conseillons un système de rete‐ nue enfants spécialement adapté au
véhicule. Pour de plus amples infor‐
mations, consulter l'atelier.

68Sièges, systèmes de sécuritéQuand un système de sécurité pour
enfant est employé, faire attention aux instructions de montage et d'uti‐
lisation qui suivent ainsi qu'à celles
fournies avec le système de sécurité pour enfant.
Toujours se plier aux réglementations
locales ou nationales. Dans certains
pays, l'utilisation de systèmes de
sécurité pour enfant est interdite sur
certains sièges.
Les systèmes de sécurité pour enfant peuvent être fixés avec :
● Ceinture de sécurité à trois points
● Supports ISOFIX
● Ancrage d'attache supérieure
Ceinture de sécurité à trois points Les systèmes de sécurité pour enfant
peuvent être fixés à l'aide d'une cein‐ ture de sécurité à trois points. Selon
la taille des systèmes de sécurité
pour enfant utilisés, il est possible de
fixer jusqu'à trois systèmes de sécu‐
rité pour enfant aux sièges arrière.
Après avoir assujetti le système de
sécurité pour enfant, la ceinture de
sécurité doit être serrée 3 70.Supports ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux supports ISOFIX. Les
positions des systèmes de sécurité
pour enfant ISOFIX spécifiques au
véhicule sont indiquées dans le
tableau ISOFIX 3 70.
Les supports ISOFIX sont signalés
par une étiquette sur le dossier.
Un système de sécurité pour enfant
i-Size est un système ISOFIX univer‐
sel selon la réglementation n° 129
des Nations-Unies.
Tous les systèmes de sécurité pour
enfant i-Size peuvent être utilisés sur
un siège de véhicule convenant au
tableau i-Size, i-Size 3 70.
Une sangle de fixation supérieure ou une jambe d'appui doit être utilisée en
plus des supports ISOFIX.
Les sièges pour enfant i-Size et
sièges du véhicule homologués
i-Size sont identifiés par le symbole
i-Size, voir l'illustration.
Ancrages d'attache supérieure
Les ancrages de l'attache supérieure
sont marqués du symbole : d'un
siège pour enfant.

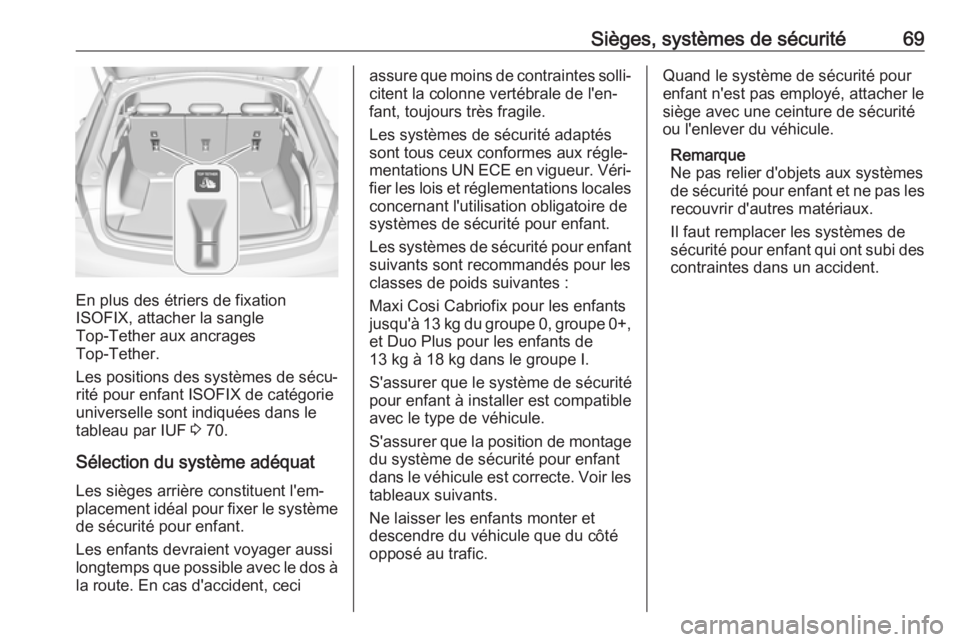

Sièges, systèmes de sécurité69
En plus des étriers de fixation
ISOFIX, attacher la sangle
Top-Tether aux ancrages
Top-Tether.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées dans le
tableau par IUF 3 70.
Sélection du système adéquat
Les sièges arrière constituent l'em‐
placement idéal pour fixer le système de sécurité pour enfant.
Les enfants devraient voyager aussi
longtemps que possible avec le dos à la route. En cas d'accident, ceci
assure que moins de contraintes solli‐
citent la colonne vertébrale de l'en‐
fant, toujours très fragile.
Les systèmes de sécurité adaptés
sont tous ceux conformes aux régle‐
mentations UN ECE en vigueur. Véri‐
fier les lois et réglementations locales concernant l'utilisation obligatoire de
systèmes de sécurité pour enfant.
Les systèmes de sécurité pour enfant
suivants sont recommandés pour les
classes de poids suivantes :
Maxi Cosi Cabriofix pour les enfants
jusqu'à 13 kg du groupe 0, groupe 0+, et Duo Plus pour les enfants de
13 kg à 18 kg dans le groupe I.
S'assurer que le système de sécurité
pour enfant à installer est compatible
avec le type de véhicule.
S'assurer que la position de montage
du système de sécurité pour enfant
dans le véhicule est correcte. Voir les
tableaux suivants.
Ne laisser les enfants monter et
descendre du véhicule que du côté
opposé au trafic.Quand le système de sécurité pour
enfant n'est pas employé, attacher le
siège avec une ceinture de sécurité
ou l'enlever du véhicule.
Remarque
Ne pas relier d'objets aux systèmes
de sécurité pour enfant et ne pas les recouvrir d'autres matériaux.
Il faut remplacer les systèmes de
sécurité pour enfant qui ont subi des
contraintes dans un accident.

70Sièges, systèmes de sécuritéEmplacements de montage d'un système de sécurité pour enfant
Options admissibles pour la fixation d'un système de sécurité pour enfant avec une ceinture de sécurité à
trois points
Catégorie de poids
Sur le siège du passager avant
Sur les sièges arrière extérieursSur le siège arrière central
airbag activéairbag désactivéGroupe 0 : jusqu'à 10 kgXU 1,2U/L 3UGroupe 0+ : jusqu'à 13 kgXU1,2U/L 3UGroupe I : de 9 à 18 kgXU1,2U/L 3,4U4Groupe II : 15 à 25 kgU1,2XU/L 3,4U4Groupe III : 22 à 36 kgU1,2XU/L 3,4U4U:valable universellement en combinaison avec ceinture de sécurité à trois pointsL:convient pour les systèmes de sécurité pour enfants des catégories « Spécifique au véhicule », « Usage restreint »
ou « Semi-universel ». Le système de sécurité pour enfant doit être homologué pour un type de véhicule spécifique (se reporter à a liste de types de véhicules pour le système de sécurité pour enfant)X:pas de système de sécurité pour enfant autorisé dans cette catégorie de poids1:déplacer le siège vers l'avant aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela estnécessaire par rapport à la position verticale afin d'assurer le passage correct de la ceinture de sécurité depuis le point d'ancrage supérieur2:déplacer le siège vers l'arrière aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela est nécessaire par rapport à la position verticale afin de vérifier que la ceinture de sécurité est correctement tendue du
côté de la boucle

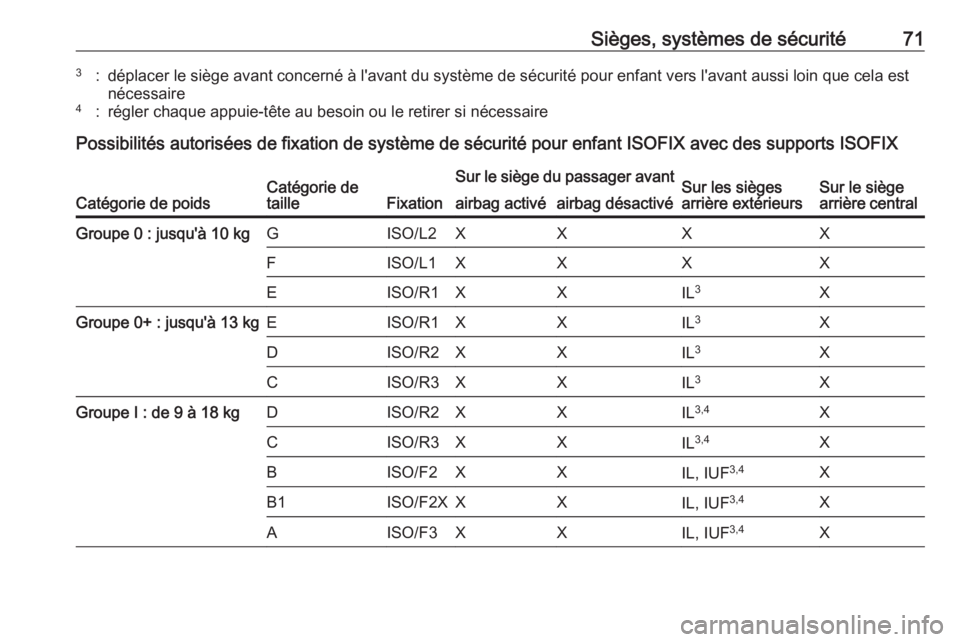

Sièges, systèmes de sécurité713:déplacer le siège avant concerné à l'avant du système de sécurité pour enfant vers l'avant aussi loin que cela est
nécessaire4:régler chaque appuie-tête au besoin ou le retirer si nécessaire
Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIX avec des supports ISOFIX
Catégorie de poidsCatégorie de
tailleFixation
Sur le siège du passager avantSur les sièges
arrière extérieursSur le siège
arrière centralairbag activéairbag désactivéGroupe 0 : jusqu'à 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGroupe 0+ : jusqu'à 13 kgEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XGroupe I : de 9 à 18 kgDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF3,4X

72Sièges, systèmes de sécurité
Catégorie de poidsCatégorie de
tailleFixation
Sur le siège du passager avant
Sur les sièges
arrière extérieursSur le siège
arrière centralairbag activéairbag désactivéGroupe II : 15 à 25 kgXXIL 3,4XGroupe III : 22 à 36 kgXXIL3,4XIL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou
« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour un type de véhicule spécifique (se
reporter à a liste de types de véhicules pour le système de sécurité pour enfant)IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour une utilisation dans cette catégorie de poidsX:aucun système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids1:déplacer le siège vers l'avant aussi loin que cela est nécessaire et régler l'inclinaison du dossier de siège aussi loin
que cela est nécessaire par rapport à la position verticale afin d'assurer le passage correct de la ceinture de sécurité depuis le point d'ancrage supérieur2:déplacer le réglage en hauteur du siège vers le haut aussi loin que cela est nécessaire et régler l'inclinaison dudossier de siège aussi loin que cela est nécessaire par rapport à la position verticale afin d'assurer que la ceinture de sécurité est correctement tendue du côté de la boucle3:déplacer le siège avant concerné à l'avant du système de sécurité pour enfant vers l'avant aussi loin que cela est
nécessaire4:régler chaque appuie-tête au besoin ou le retirer si nécessaire
Catégorie de taille ISOFIX et siège pour info
A - ISO/F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kgB - ISO/F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kg

Sièges, systèmes de sécurité73B1 - ISO/F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgC - ISO/R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kgD - ISO/R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kgE - ISO/R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kgF- ISO/L1:système de sécurité pour enfant face au côté gauche (nacelle)G - ISO/L2:système de sécurité pour enfant face au côté droit (nacelle)
Possibilités autorisées de fixation de système de sécurité pour enfant i-Size avec des supports ISOFIX
Sur le siège du passager avant
Sur les sièges arrière extérieursSur le siège arrière central
airbag activéairbag désactivéSystèmes de sécurité
pour enfant i-SizeXXi - UXi - U:convient pour les systèmes de sécurité pour enfant « universels » i-Size face à la route et dos à la routeX:position d'assise non adaptée aux systèmes de sécurité pour enfant « universels » i-Size

74Sièges, systèmes de sécuritéSystème de protection
des piétons
Capot actif Le système de protection des piétons permet de réduire le risque de bles‐
sure pour les piétons en cas de colli‐
sion frontale.
Lorsque les capteurs positionnés
dans le pare-chocs avant détectent
une potentielle collision et que la
vitesse est comprise entre 25 km/h et
50 km/h, la partie arrière du capot
moteur se relève afin de réduire le risque pour les piétons d'être blessés
à la tête.
En outre, le pare-chocs avant du
capot est conçu de façon à réduire le risque de blessure au niveau des
jambes.
Le capot actif ne peut être activé
qu'une seule fois, puis reste en posi‐
tion relevée. Un message d'avertis‐
sement est affiché au centre d'infor‐
mations du conducteur.Se rendre dans un atelier dès que
possible, en adaptant le style de
conduite, pour faire remplacer les
déclencheurs, les charnières et le
capot moteur.9 Attention
Ne pas conduire avec le capot
ouvert.
9 Attention
Après une collision frontale, le
pare-chocs avant peut sembler
intact, cependant, les capteurs
peuvent être endommagés. Pren‐
dre rendez-vous dans un atelier
pour vérifier le bon fonctionne‐
ment des capteurs.
Il est possible que le système ne s'ac‐
tive pas dans les conditions suivan‐
tes :
● L'impact est hors de la portée des
capteurs.
● Les capteurs sont endommagés ou bloqués par des accessoires.
● Le capot moteur est bloqué parde la neige ou du verglas.
● Le véhicule se déplace à une vitesse inférieure ou supérieure àla plage mentionnée plus haut.
● L'objet est trop petit.
Abaissement manuel du capot
moteur9 Attention
Après activation du système, les
charnières du capot sont chaudes. Ne pas toucher.
Pour abaisser manuellement le capot
moteur après son activation et se
rendre à l'atelier le plus proche :
1. Tirer la poignée de déverrouillage
du capot moteur.
2. Déplacer le verrou de sécurité sur
le côté gauche du véhicule.
3. Ouvrir le capot moteur d'environ 20 cm, puis le baisser lentement
sans l'enclencher.
