Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

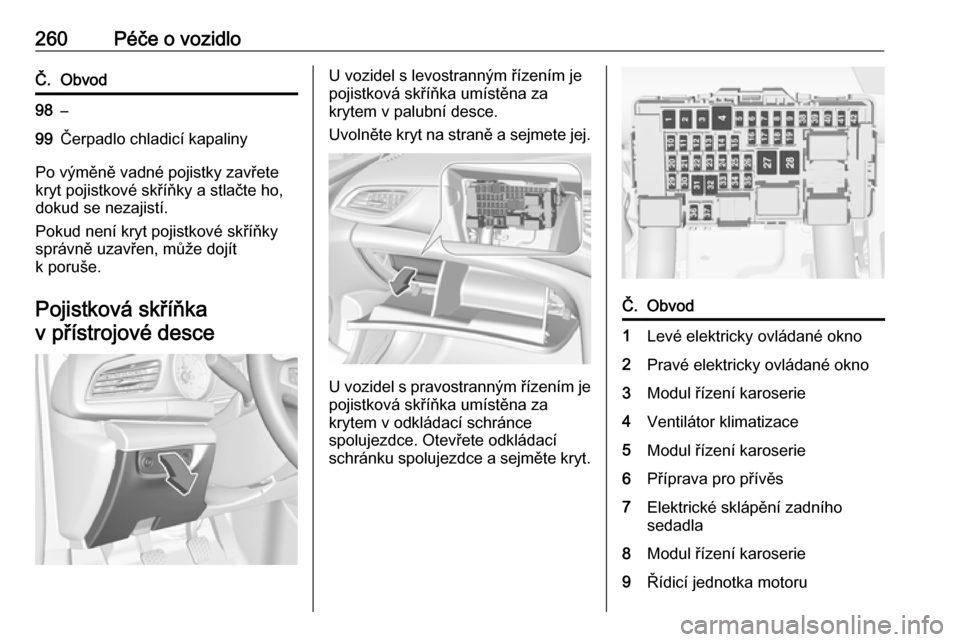

Pojistková skříňka v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka umístěna za
krytem v palubní desce.
Uvolněte kryt na straně a sejmete jej.
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací
schránku spolujezdce a sejměte kryt.
Č.Obvod1Levé elektricky ovládané okno2Pravé elektricky ovládané okno3Modul řízení karoserie4Ventilátor klimatizace5Modul řízení karoserie6Příprava pro přívěs7Elektrické sklápění zadního
sedadla8Modul řízení karoserie9Řídicí jednotka motoru

Péče o vozidlo261Č.Obvod10Průhledový displej11Snížení emisí NOx / ohřívač
potrubí12Snížení emisí NO x / snímač sazí13Modul AdBlue14Vyhřívání volantu15Modul řízení převodovky16Zesilovač17Poplach18Modul řízení karoserie19Modul AdBlue20Modul řízení karoserie21Modul řízení karoserie22Modul řízení karoserie23Elektrický zámek řízení24Airbag25Diagnostický konektorČ.Obvod26Napájecí zásuvka zavazadlo‐
vého prostoru27Ventil EBCM28Příprava pro policii29–30–31Ovládací prvky na volantu32Spínač zapalování33Klimatizace34Modul centrální brány35Konektor AUX / USB36Bezdrátová nabíječka37Zadní stěrač38Tísňové volání39Displej40Parkovací asistentČ.Obvod41Stropní konzola42Informační a zábavní systém

262Péče o vozidloNářadí vozidlaNářadíVozidla s rezervním kolem

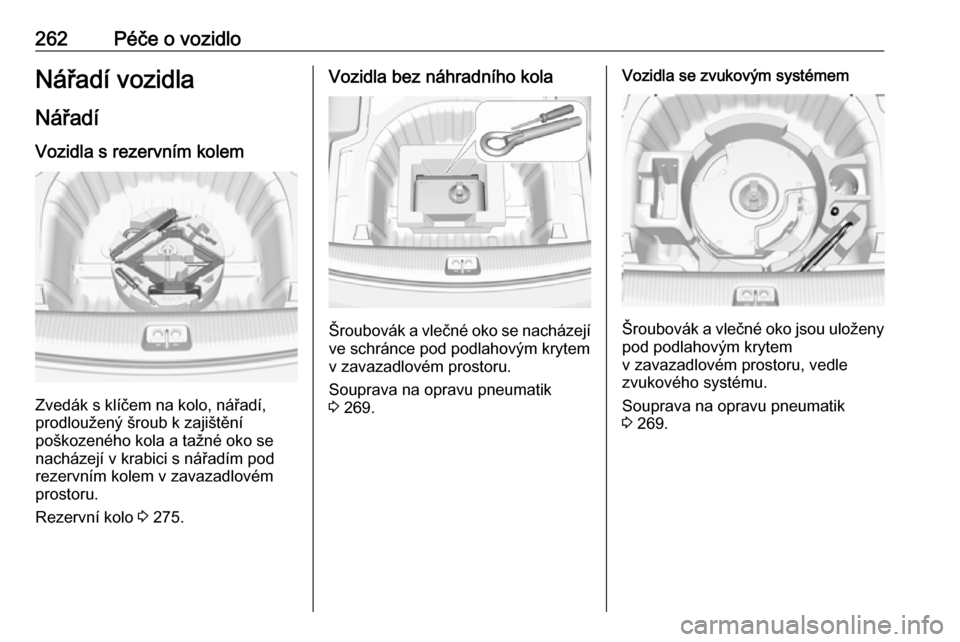

Zvedák s klíčem na kolo, nářadí,
prodloužený šroub k zajištění
poškozeného kola a tažné oko se nacházejí v krabici s nářadím pod
rezervním kolem v zavazadlovém
prostoru.
Rezervní kolo 3 275.
Vozidla bez náhradního kola
Šroubovák a vlečné oko se nacházejí
ve schránce pod podlahovým krytem
v zavazadlovém prostoru.
Souprava na opravu pneumatik
3 269.
Vozidla se zvukovým systémem
Šroubovák a vlečné oko jsou uloženy
pod podlahovým krytem
v zavazadlovém prostoru, vedle
zvukového systému.
Souprava na opravu pneumatik
3 269.

Péče o vozidlo263Kola a pneumatiky
Stav pneumatik a ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být použity na všech kolech.
V souladu s předpisy dané země
nalepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Jako zimní pneumatiky jsou povoleny všechny velikosti pneumatik 3 304.GSi s pneumatikami Michelin Pilot
Super Sport nebo Pilot Sport 4 S Tento model je z výroby vybaven
vysoce výkonnými sportovními
pneumatikami, které mají zhoršené
jízdní vlastnosti za nízkých teplot.9 Nebezpečí
Při teplotách nižších než 0 °C
používejte zimní pneumatiky,
v opačném případě hrozí
nebezpečí poškození vysoce
výkonných sportovních
pneumatik.
Značení pneumatik
Například 215/60 R 16 95 V
215:šířka pneumatiky, mm60:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgV:písmeno rychlostního kóduPísmeno rychlostního kódu:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte správnou pneumatiku pro maximální rychlost tohoto vozidla. Viz
prohlášení o shodě EHS, které je
dodáno s vozidlem, nebo jiné národní registrační dokumenty. Volitelná
výbava může snížit maximální
rychlost vozidla.
Směrové pneumatiky Směrové pneumatiky by měly být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.

264Péče o vozidloTlak vzduchuv pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
Toto také platí pro vozidla se
systémem sledováním tlaku vzduchu
v pneumatikách.
Tlak vzduchu v pneumatikách
3 304.
Na štítku s údaji o tlacích
v pneumatikách na rámu levých dveří jsou uvedeny pneumatiky montované
jako originální výbava a příslušné
tlaky v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Ujistěte se, že nastavení zatížení
pneumatik odpovídá aktuálnímu tlaku
vzduchu v pneumatikách.
Zatížení pneumatik 3 265.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní komfort a spotřebu paliva a zvýší opotřebení
pneumatik.Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte poháněnou nápravu a styl karosérie.
2. Identifikujte identifikační kód motoru.
Údaje o motoru 3 297.
3. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 304.
Pneumatiky schválené pro Vaše vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším vozidlem nebo v jiném národním
registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.

Péče o vozidlo2659Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
9 Varování
U specifických pneumatik
doporučený tlak v pneumatikách
uvedený v tabulce tlaků
v pneumatikách může překročit
maximální tlak v pneumatice
uvedený na pneumatice.
Maximální tlak v pneumatice
uvedený na pneumatice nikdy
nepřekročte.
Po úpravě tlaku vzduchu
v pneumatikách proveďte volbu podle
zatížení pneumatik na stránce
Zatížení pneumatik v informačním
centru řidiče 3 113.
Závislost na teplotě
Tlak v pneumatice závisí na teplotě
pneumatiky. Během jízdy se teplota
i tlak pneumatiky zvyšuje. Hodnoty
tlaků vzduchu v pneumatikách
uvedené na informačním štítku
pneumatik nebo v tabulce tlaků
pneumatik platí pro studené
pneumatiky, to znamená při 20 °C.
Při zvýšení teploty o 10 °C se tlak
zvýší přibližně o 10 kPa. To je třeba
vzít v úvahu, když je prováděna
kontrola teplých pneumatik.
Hodnota tlaku vzduchu v pneumatice
zobrazená v informačním centru
řidiče udává skutečný tlak vzduchu
v pneumatice. U vychladlé
pneumatiky je zjištěna hodnota nižší,
což neznamená únik vzduchu.
Systém monitorování tlakuvzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na tlak v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost schválení vozidla
k provozu.
Vyberte stránku Systém sledování
tlaku vzduchu v pneumatikách
v informační nabídce v informačním
centru řidiče 3 113.

266Péče o vozidlo
Stav systému a upozornění na tlak sezobrazují v informačním centru řidiče
formou zprávy s udáním příslušné
pneumatiky.
Pro výstrahy bere systém v úvahu
teplotu pneumatik a nastavení
zatížení pneumatik.
Nastavení zatížení pneumatik, viz
níže v této kapitole.
Závislost na teplotě 3 264.

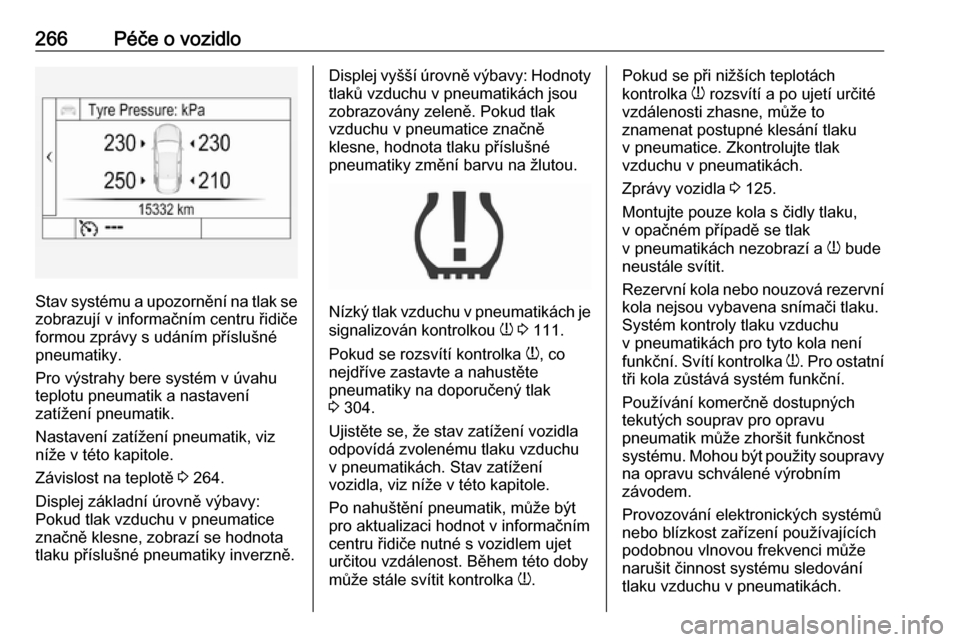

Displej základní úrovně výbavy:
Pokud tlak vzduchu v pneumatice
značně klesne, zobrazí se hodnota
tlaku příslušné pneumatiky inverzně.
Displej vyšší úrovně výbavy: Hodnoty
tlaků vzduchu v pneumatikách jsou
zobrazovány zeleně. Pokud tlak
vzduchu v pneumatice značně
klesne, hodnota tlaku příslušné
pneumatiky změní barvu na žlutou.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 111.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 304.
Ujistěte se, že stav zatížení vozidla
odpovídá zvolenému tlaku vzduchu
v pneumatikách. Stav zatížení
vozidla, viz níže v této kapitole.
Po nahuštění pneumatik, může být
pro aktualizaci hodnot v informačním
centru řidiče nutné s vozidlem ujet
určitou vzdálenost. Během této doby
může stále svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to
znamenat postupné klesání tlaku
v pneumatice. Zkontrolujte tlak
vzduchu v pneumatikách.
Zprávy vozidla 3 125.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém kontroly tlaku vzduchu
v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Provozování elektronických systémů
nebo blízkost zařízení používajících
podobnou vlnovou frekvenci může
narušit činnost systému sledování
tlaku vzduchu v pneumatikách.

Péče o vozidlo267Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte kompletní ventilek.
Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách
podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 304, proveďte příslušné
nastavení Zatížení pneumatik
v informační nabídce vozidla 3 113.
Toto nastavení určuje referenční tlak
pro upozornění na nízký tlak vzduchu v pneumatikách.

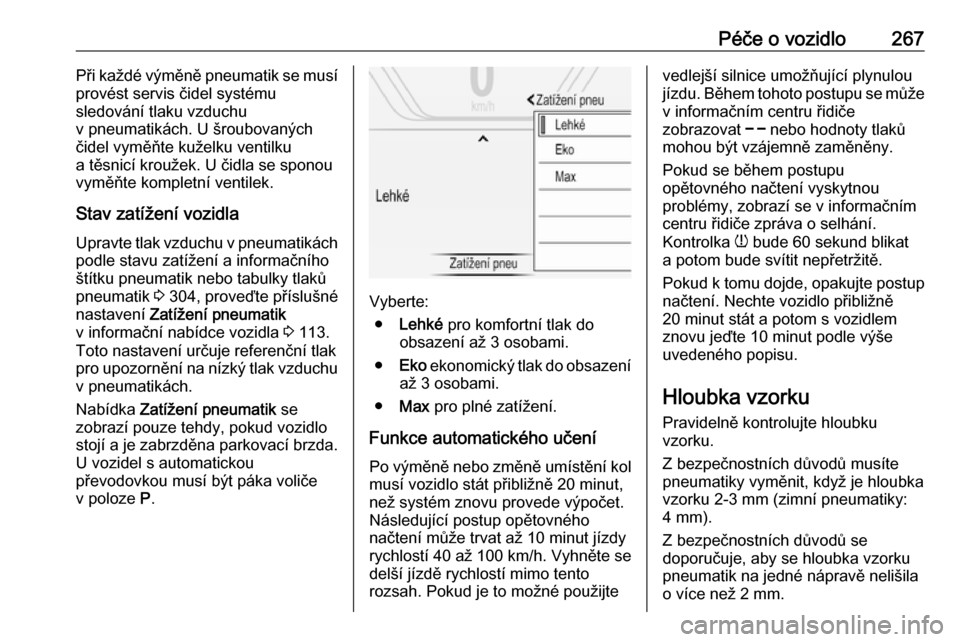

Nabídka Zatížení pneumatik se
zobrazí pouze tehdy, pokud vozidlo
stojí a je zabrzděna parkovací brzda.
U vozidel s automatickou
převodovkou musí být páka voliče
v poloze P.
Vyberte:
● Lehké pro komfortní tlak do
obsazení až 3 osobami.
● Eko ekonomický tlak do obsazení
až 3 osobami.
● Max pro plné zatížení.
Funkce automatického učení
Po výměně nebo změně umístění kol
musí vozidlo stát přibližně 20 minut,
než systém znovu provede výpočet.
Následující postup opětovného
načtení může trvat až 10 minut jízdy
rychlostí 40 až 100 km/h. Vyhněte se delší jízdě rychlostí mimo tento
rozsah. Pokud je to možné použijte
vedlejší silnice umožňující plynulou
jízdu. Během tohoto postupu se může
v informačním centru řidiče
zobrazovat $ nebo hodnoty tlaků
mohou být vzájemně zaměněny.
Pokud se během postupu
opětovného načtení vyskytnou
problémy, zobrazí se v informačním
centru řidiče zpráva o selhání.
Kontrolka w bude 60 sekund blikat
a potom bude svítit nepřetržitě.
Pokud k tomu dojde, opakujte postup načtení. Nechte vozidlo přibližně
20 minut stát a potom s vozidlem
znovu jeďte 10 minut podle výše
uvedeného popisu.

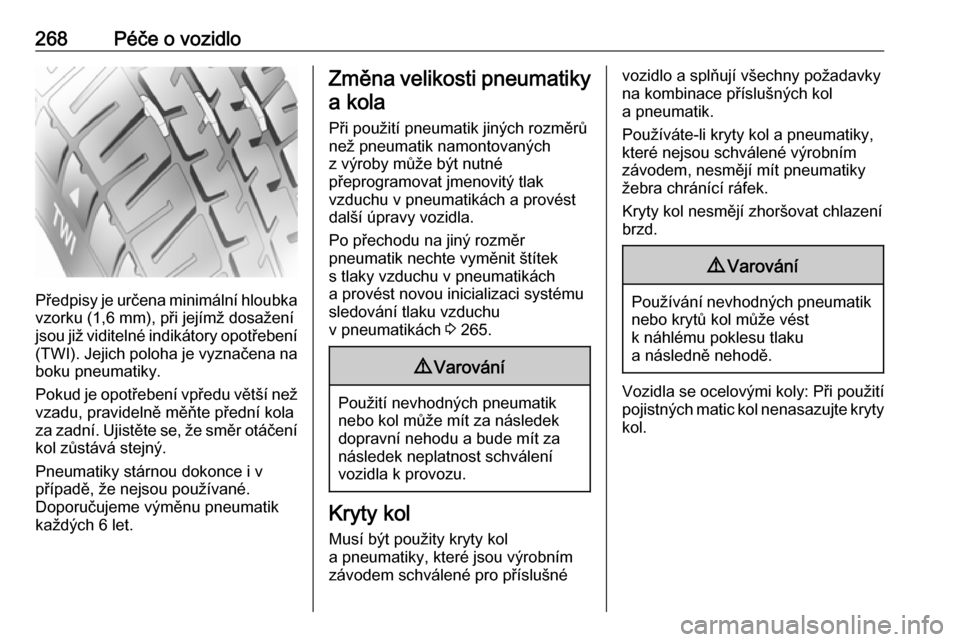

Hloubka vzorku Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).
Z bezpečnostních důvodů se
doporučuje, aby se hloubka vzorku
pneumatik na jedné nápravě nelišila
o více než 2 mm.

268Péče o vozidlo
Předpisy je určena minimální hloubkavzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, pravidelně měňte přední kola
za zadní. Ujistěte se, že směr otáčení kol zůstává stejný.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti pneumatiky
a kola
Při použití pneumatik jiných rozměrů
než pneumatik namontovaných
z výroby může být nutné
přeprogramovat jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na jiný rozměr
pneumatik nechte vyměnit štítek
s tlaky vzduchu v pneumatikách
a provést novou inicializaci systému
sledování tlaku vzduchu
v pneumatikách 3 265.9 Varování
Použití nevhodných pneumatik
nebo kol může mít za následek
dopravní nehodu a bude mít za
následek neplatnost schválení
vozidla k provozu.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se ocelovými koly: Při použití
pojistných matic kol nenasazujte kryty kol.
