instrument panel OPEL KARL 2015.75 Instruktionsbog (in Danish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Kort og godt 5
Kort og godt
Før kørslen
Oplåsning af bilen . . . . . . . . . . . . . . . 5
Sædeindstilling . . . . . . . . . . . . . . . . . . 6
Indstilling af hovedstøtter . . . . . . . . 7
Sikkerhedsseler . . . . . . . . . . . . . . . . . 7
Spejlindstilling . . . . . . . . . . . . . . . . . . . 7
Indstilling af rat . . . . . . . . . . . . . . . . . . 8
Oversigt over instrument-panel . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Udvendig belysning . . . . . . . . . . . . 11
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Forrudevisker/-sprinkler . . . . . . . . 12
Betjening af klimaanlæg . . . . . . . 14
Gearkasse . . . . . . . . . . . . . . . . . . . . . 14
Start af motoren . . . . . . . . . . . . . . . 15
Parkering . . . . . . . . . . . . . . . . . . . . . . 16
Før kørslen
Oplåsning af bilen
Dørene og lastrummet låses op ved
at trykke på
K. Dørene åbnes ved
at trække i håndtagene.
Bagklappen åbnes ved at trykke på
berøringsfeltkontakten under bag-
klapslisten.
Låser alle dørene op. Havariblinket
blinker 2 gange.
Fjernbetjening
0Fjernbetje-
ning 018,
Centrallås
0Centrallås 019,
Bagagerum
0Lastrum 021.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Kort og godt 9
Oversigt over instrumentpanel

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Nøgler, døre og ruder 23
Bilsikkerhed
Tyverialarm
Den overvåger:
.døre, bagklap, motorhjelm
. tænding
Når bilen låses op, slås begge sy-
stemer fra samtidigt.
Status-lysdioden er integreret i føle-
ren øverst på instrumentpanelet.
Status i de første 30 sekunder efter
aktivering af tyverialarmen:
Lysdiode lyser: test, armerer forsin-
kelse. Lysdiode blinker hurtigt: døre, bag-
klap eller motorhjelm ikke helt lukket
eller systemfejl.
Deaktivering
Hvis bilen oplåses ved tryk påKpå
fjernbetjeningen, deaktiveres tyveri-
alarmen.
Alarm
Alarmen kan afbrydes ved at trykke
på en hvilken som helst knap på
fjernbetjeningen eller ved at slutte
tændingen til.
Tyverialarmen kan deaktiveres ved
at trykke på
Keller ved at slå tæn-
dingen til.
Automatisk låsning af døre
Hvis én af dørene ikke åbnes, eller
tændingsnøglen ikke står i stilling 1
eller stilling 2 i løbet af 3 minutter,
efter at dørene er oplåst med fjern-
betjeningen, låses alle dørene, og
tyverialarmen aktiveres automatisk.
Automatisk døroplåsning
Alle døre oplåses automatisk, hvis
der sendes et kollisionssignal til kol-
lisionsfølerne, mens tændingen er i
stilling 2.
Det er dog ikke sikkert, at dørene
oplåses, hvis der opstår mekaniske
problemer med dørlåsningssystemet
eller batteriet.
Startspærre
Systemet er en del af tændingskon-
takten og af kontroller, om bilen må
startes med den aktuelle nøgle.
Startspærren aktiveres automatisk,
når nøglen tages ud af tændingen.
Hvis kontrollampen
Ablinker, når
tændingen er slået til, er der en fejl i
systemet. Motoren kan ikke startes.
Afbryd tændingen og slut den
til igen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sæder og støtter 35
Brug af sikkerhedssele under
graviditet
{Advarsel
Hofteselen skal placeres så lavt
som muligt, hen over bækkenet
for at forhindre tryk på maven.
Airbagsystem
Airbagsystemet består af en række
individuelle systemer, afhængigt af
omfanget af udstyr.
Når airbaggene udløses, pustes de
op på brøkdele af et sekund. De
tømmes også så hurtigt, at det ofte
ikke bemærkes ved et uheld.
{Advarsel
Hvis airbagsystemet håndteres
forkert, kan det udløses på en
eksplosiv måde.
Bemærk
Elektronikken til styring af airbagsy-
stemer og selestrammere er place-
ret i midterkonsollen. Anbring ikke
magnetiske genstande i dette
område.
Der må ikke anbringes noget på air-
bagafdækningerne, og de må ikke
dækkes med andet materiale. Den enkelte airbag kan kun udløses
én gang. Når først en airbag har
været udløst, skal den udskiftes af
et værksted. Desuden kan det være
nødvendigt at få rattet, instrument-
panelet, dele af panelerne, dørtæt-
ningerne, håndtagene og sæderne
udskiftet.
Der må ikke foretages ændringer på
airbagsystemet, da dette vil betyde,
at bilens typegodkendelse bort-
falder.
Når airbags pustes op, kan varme
gasser, der frigøres, forårsage for-
brændinger.
Kontrollampe
9for airbagsystemer
0Lampe for airbag og selestram-
mer 064.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
40 Sæder og støtter
De oppustede airbags afbøder virk-
ningen, og mindsker dermed risiko-
en for hovedskader i tilfælde af en
sidekollision betydeligt.
{Advarsel
Hold det område, hvor airbaggen
pustes op, fri for forhindringer.
Krogene på håndtagene i tagram-
men må kun bruges til at hænge
lette beklædningsgenstande uden
bøjler op på. Der må ikke ligge
genstande i de ophængte be-
klædningsgenstande.
Kontakt for aktivering/
deaktivering af airbag
Hvis der anbringes et barnesæde
på passagerforsædet, skal den til-
svarende airbag frakobles. Side- og
gardinairbag-systemerne, selestram-
merne og alle førerens airbags for-
bliver aktive.
Airbagsystemet til forsædet i passa-
gersiden kan deaktiveres med en
nøglebetjent kontakt i højre side af
instrumentpanelet.Låsen kan drejes med tændings-
nøglen til følgende stillinger:
U: Airbags til forsædepassageren
er deaktiveret og blæses ikke op i
tilfælde af sammenstød. Kontrollam-
pen
Ulyser konstant. Der kan
monteres en autostol i henhold til
skemaet.
V: Airbags til forsædepassageren
er aktiveret. Der må ikke monteres
et barnesæde.
{Fare
Det er forbundet med livsfare for
et barn at sidde i et barnesæde
på et sæde med passagerforsæ-
dets airbag aktiveret.
Det er forbundet med livsfare for
en voksen person at sidde på et
sæde med passagerforsædets
airbag deaktiveret.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
48 Opbevaring
Opbevaring
Opbevaringsrum
Opbevaringsrum . . . . . . . . . . . . . . . 48
Opbevaringsrum i instrument-panel . . . . . . . . . . . . . . . . . . . . . . . . . 48
Handskerum . . . . . . . . . . . . . . . . . . . 49
Kopholdere . . . . . . . . . . . . . . . . . . . . 49
Bagage/laststeder
Bagagerum . . . . . . . . . . . . . . . . . . . . 49
Yderligere opbevaringsfunk-
tioner
Bagagerum/bagagerums- panel . . . . . . . . . . . . . . . . . . . . . . . . . 52
Sikkerhedsnet . . . . . . . . . . . . . . . . . 52
Advarselstrekant . . . . . . . . . . . . . . . 52
Førstehjælpskasse . . . . . . . . . . . . 53
Oplysninger om lastning af
bilen
Oplysninger om lastning af bilen . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Opbevaringsrum
{Advarsel
Opbevar ikke tunge eller skarpe
genstande i opbevaringsrum-
mene. Ellers kan fører og passa-
gerer komme til skade på grund
af genstande, der bliver kastet
rundt i kabinen, i tilfælde af at op-
bevaringsrummets dæksel åbnes
ved en kraftig opbremsning, en
pludselig ændring i kørselsretnin-
gen eller en ulykke.
Opbevaringsrum i instru-
mentpanel
Opbevaringsstedet bruges til små
genstande osv.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Opbevaring 53

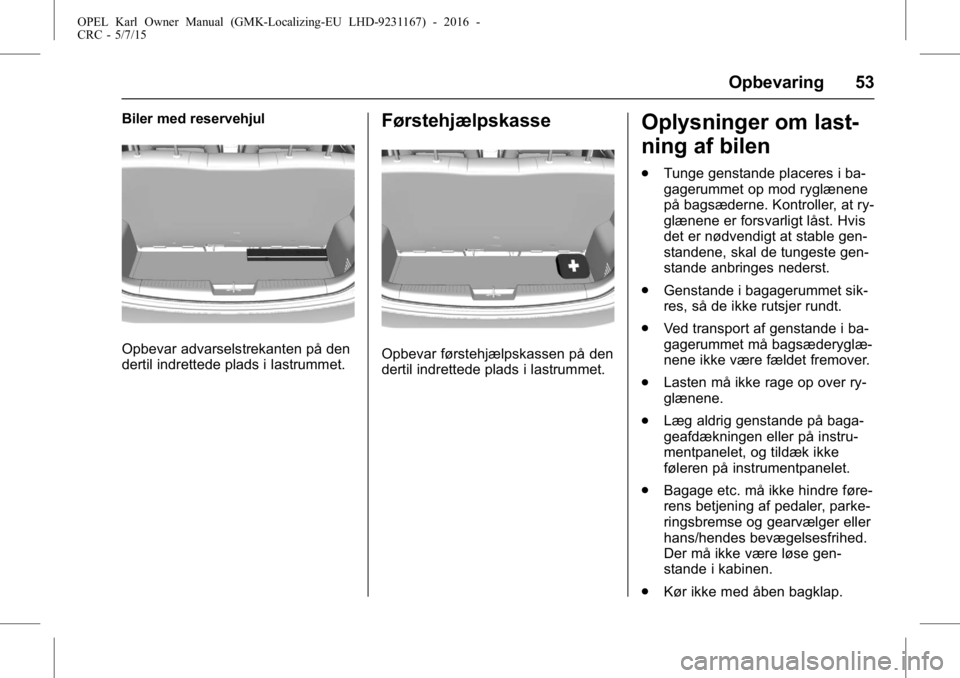

Biler med reservehjul
Opbevar advarselstrekanten på den
dertil indrettede plads i lastrummet.
Førstehjælpskasse
Opbevar førstehjælpskassen på den
dertil indrettede plads i lastrummet.
Oplysninger om last-
ning af bilen
.Tunge genstande placeres i ba-
gagerummet op mod ryglænene
på bagsæderne. Kontroller, at ry-
glænene er forsvarligt låst. Hvis
det er nødvendigt at stable gen-
standene, skal de tungeste gen-
stande anbringes nederst.
. Genstande i bagagerummet sik-
res, så de ikke rutsjer rundt.
. Ved transport af genstande i ba-
gagerummet må bagsæderyglæ-
nene ikke være fældet fremover.
. Lasten må ikke rage op over ry-
glænene.
. Læg aldrig genstande på baga-
geafdækningen eller på instru-
mentpanelet, og tildæk ikke
føleren på instrumentpanelet.
. Bagage etc. må ikke hindre føre-
rens betjening af pedaler, parke-
ringsbremse og gearvælger eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse gen-
stande i kabinen.
. Kør ikke med åben bagklap.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Instrumenter og knapper 75
3 Lavt kølevæskeniveau, påfyld
væske
4 Klimaanlæg slukket pga høj mo-
tortemperatur
5 Ratstammen er låst
6 Træd på bremsen for at slippe
parkeringsbremsen
7 Drej på rattet, drej nøglen til OFF,
derefter til ON
8 Slå tændingen fra og til igen–
gentag udåndingsprøve
9 Drej på rattet, start bilen igen
11 Bremserne er slidt
12 Bilen er overbelastet
13 Kompressoren er overhedet
15 Kontrollér højtmonteret stoplys
16 Kontrollér stoplys
17 Funktionsfejl ved forlygteregu-
lering
18 Fejl ved venstre nærlys
19 Kontrollér tågebaglygte
20 Kontrollér højre nærlyslygte
21 Kontrollér venstre positionslys 22 Kontrollér højre positionslys
23 Fejl ved baklys
24 Fejl ved nummerpladelys
25 Kontrollér forreste venstre
blinklys
26 Left rear turn indicator failure (fejl
i venstre blinklys bagtil)
27 Kontrollér forreste højre blinklys
28 Kontrollér bageste højre blinklys
29 Kontrollér stoplys på anhænger
30 Kontrollér baklys på anhænger
31 Kontrollér venstre blinklys på an-
hænger
32 Kontrollér højre blinklys på an-
hænger
33 Kontrollér tågebaglygte på an-
hænger
34 Kontrollér baglygte på anhænger
35 Skift batteri i fjernbetjening
36 StabiliTrak initialiseres
38 Overtag styring (afventer stadig
tekstgodkendelse)
48 Sideregistreringssystem ikke til-
gængeligt49 Vognbaneskiftadvarsel ikke i
funktion
50 Anbring motorhjelm igen
–se in-
struktionsbog
52 Skift tandrem
53 Tilspænd gasdæksel / El-biler
56 Uens tryk –forhjul
57 Uens tryk –baghjul
58 Vinterdæk registreret
59 Åbn og luk førerruden
60 Åbn og luk passagerruden
61 Åbn og luk venstre rude bagi
62 Åbn og luk højre rude bagi
63 Åbn midterpanelets rude og luk
den igen
64 Åbn endepanelets rude og luk
den igen (kun pladsholder)
65 Tyveriforsøg
66 Servicér tyverialarm
67 Servicér ratlås
68 Servicér servostyring, kør for-
sigtigt
70 Servicér reguleringssystem

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
84 Lygter
Lysfunktioner
Midterkonsolbelysning
Spotlys, der er indbygget i kabinely-
set, tænder, når der tændes for nær-
lyset.
Indstigningslys
Velkomstlys
De udvendige lygter, instrumentpa-
nellys og kabinelys tændes et kort
øjeblik, når der trykkes to gange på
oplåsningsknappen
Kpå fjernbetj-
eningen. Denne funktion fungerer
kun i mørke og letter lokalisering af
bilen.
Lyset slukkes med det samme, når
tændingsnøglen drejes i stilling 1
0
Tændingspositioner 0130.
Aktivering og deaktivering af denne
funktion kan ændres i menuen Ind-
stillinger i info-displayet. Individu-
elle indstillinger
0Individuelle
indstillinger 077. Indstillingerne kan gemmes i den
benyttede nøgle
0Lagrede indstil-
linger 019.
Følgende lys tændes derudover, når
førerdøren åbnes:
. alle kontakter
. førerinformationscenter
Orienteringslys
Følgende lygter tænder, når nøglen
tages ud af tændingskontakten:
.Kabinelys
. Instrumentpanellys (kun når det
er mørkt)
De slukkes automatisk efter en vis
tid. Begge lys bliver aktiveret igen,
hvis førerdøren åbnes.
De udvendige lygter oplyser det om-
givende område i en periode, der
kan indstilles, efter man har forladt
bilen.
Aktivering
1. Afbryd tændingen.
2. Tag nøglen ud af tændingen.
3. Luk førerdøren op.
4. Træk blinkerarmen mod rattet.
5. Luk førerdøren.
Lukkes førerdøren ikke, slukkes ly-
set efter 2 minutter.
Orienteringslyset slukkes med det
samme, hvis blinkerarmen trækkes
op mod rattet, mens førerdøren
er åben.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
150 Pleje af bilen
Pleje af bilen
Generelt
Tilbehør og ændring afbilen . . . . . . . . . . . . . . . . . . . . . . . . 151
Oplagring af bilen . . . . . . . . . . . . 151
Genindvinding efter skrotning . . . . . . . . . . . . . . . . . . . . 152
Kontrol af bilen
Arbejde på bilen . . . . . . . . . . . . . . 152
Motorhjelm . . . . . . . . . . . . . . . . . . . 152
Motorolie . . . . . . . . . . . . . . . . . . . . . 153
Kølervæske . . . . . . . . . . . . . . . . . . 154
Sprinklervæske . . . . . . . . . . . . . . . 155
Bremser . . . . . . . . . . . . . . . . . . . . . . 155
Bremsevæske . . . . . . . . . . . . . . . . 155
Batteri . . . . . . . . . . . . . . . . . . . . . . . . 156
Udskiftning af viskerblade . . . . 157
Udskiftning af pærer
Udskiftning af pærer . . . . . . . . . . 158
Forlygter og parkerings-lygter . . . . . . . . . . . . . . . . . . . . . . . . 158
Tågelygter . . . . . . . . . . . . . . . . . . . . 160
Afviserblink, for . . . . . . . . . . . . . . . 160
Baglygter . . . . . . . . . . . . . . . . . . . . . 160
Sideblinklys . . . . . . . . . . . . . . . . . . 162
Højtmonteret bremselygte (CHMSL) . . . . . . . . . . . . . . . . . . . . 162 Nummerpladelys . . . . . . . . . . . . . 163
Kabinelys . . . . . . . . . . . . . . . . . . . . . 163
Instrumentlys . . . . . . . . . . . . . . . . . 163
Elektrisk system
Sikringer . . . . . . . . . . . . . . . . . . . . . . 164
Sikringsboks i motorrum . . . . . . 165
Sikringsboks i instrument-
panel . . . . . . . . . . . . . . . . . . . . . . . . 167
Værktøjssæt
Værktøj . . . . . . . . . . . . . . . . . . . . . . . 168
Hjul og dæk
Hjul og dæk . . . . . . . . . . . . . . . . . . 169
Vinterdæk . . . . . . . . . . . . . . . . . . . . 169
Dækmærkning . . . . . . . . . . . . . . . . 169
Dæktryk . . . . . . . . . . . . . . . . . . . . . . 170
System til overvågning afdæktryk . . . . . . . . . . . . . . . . . . . . . 171
Slidbanedybde . . . . . . . . . . . . . . . 174
Hjulkapsler . . . . . . . . . . . . . . . . . . . 174
Snekæder . . . . . . . . . . . . . . . . . . . . 175
Lappesæt . . . . . . . . . . . . . . . . . . . . 175
Dækskift . . . . . . . . . . . . . . . . . . . . . . 178
Kompakt reservehjul . . . . . . . . . . 181
Start med startkabler
Start med startkabler . . . . . . . . . 183
Bugsering af bilen
Bugsering af bilen . . . . . . . . . . . . 184
Kosmetisk pleje
Udvendig pleje . . . . . . . . . . . . . . . 185
Kabinepleje . . . . . . . . . . . . . . . . . . . 187
