OPEL KARL 2015.75 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2015.75, Model line: KARL, Model: OPEL KARL 2015.75Pages: 252, PDF Size: 5.38 MB
Page 1 of 252
Page 2 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
содержаниеВведение. . . . . . . . . . . . . . . . . . . . . . . . 2
Краткие сведения . . . . . . . . . . . . . . . 5
Ключи, двери и окна . . . . . . . . . . . 18
Сиденья и системы защиты . . . 32
Места для хранения вещей . . . 55
Приборы и органы управления . . . . . . . . . . . . . . . . . . . 63
Освещение . . . . . . . . . . . . . . . . . . . . 93
Информационно-развлека- тельная система . . . . . . . . . . . . 101
Органы управления климат- контролем . . . . . . . . . . . . . . . . . . . 141
Вождение и управление автомобилем . . . . . . . . . . . . . . . 152
Уход за автомобилем . . . . . . . . 178
Сервис и техническое обслу- живание . . . . . . . . . . . . . . . . . . . . . 225
Технические данные . . . . . . . . . 232
Информация о клиенте . . . . . . 238
Указатель . . . . . . . . . . . . . . . . 241
Page 3 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
2Введение
Введение
Введение
Page 4 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Введение3
Технические данные
автомобиля
Введите данные вашего автомо-
биля на предыдущей странице,
чтобы они были легко доступны.
Найти эту информацию можно в
разделах"Техническое обслужи-
вание "и "Технические данные", а
также на паспортной табличке
автомобиля.
Введение
Ваш автомобиль спроектирован с
таким расчетом, чтобы в нем
сочетались передовые техно-
логии, безопасность, бережное
отношение к окружающей среде и
экономичность.
В данной Инструкции по эксплуа-
тации содержится вся инфор-
мация, необходимая для
безопасного и эффективного
управления Вашим автомобилем.
Убедитесь, что Ваши пассажиры
понимают риск несчастного
случая и травмы при непра-
вильном использовании
автомобиля. Обязательно выполняйте
действующие законы и предпи-
сания той страны,
в которой
находитесь. Соответствующее
законодательство может
отличаться от приведенной в
настоящей Инструкции по
эксплуатации информации.
Если в Инструкции по эксплуа-
тации указывается, что необхо-
димо посетить станцию
техобслуживания, мы рекомен-
дуем обращаться в Авторизо-
ванный сервисный центр Opel.
Для обслуживания автомобилей с
газобаллонным оборудованием
рекомендуется обращаться на
фирменные станции технического
обслуживания Opel,авторизо-
ванные для обслуживания газото-
пливных систем.
Все Авторизованные сервисные
центры Opelпредложат Вам
первоклассный сервис по
умеренным ценам. Опытные
специалисты, прошедшие
обучение на фирме Opel,
обслужат Ваш автомобиль, руководствуясь оригинальными
технологическими инструкциям
компании.
Пакет с литературой для клиента
должен всегда находиться в
автомобиле.
Как пользоваться
настоящим Руковод-
ством
.
В настоящем руководстве
описаны все опции и оборудо-
вание данной модели.
Описание отдельных
элементов и функций меню
может быть неприменимо к
вашему автомобилю ввиду
различия модификаций и
исполнений для разных
регионов, а также отсутствия
или наличия дополнительного
оборудования и аксессуаров.
. Предварительный обзор
можно найти в главе "Кратко".
Page 5 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
4Введение
.
Оглавление на первых
страницах руководства и в
начале каждой из глав
поможет вам понять, как
построено руководство.
. Конкретную информацию
можно найти с помощью
алфавитного указателя.
. Данная Инструкция по
эксплуатации посвящена
автомобилям с левым распо-
ложением руля. Управление
ими аналогично управлению
автомобилями с правым
рулем.
. В Инструкции по эксплуатации
использованы заводские
обозначения двигателя.
Соответствующие торговые
обозначения можно найти в
разделе "Технические
данные".
. Указания направления,
например влево -вправо или
вперед-назад, всегда приво-
дятся относительно направ-
ления движения. .
Экранные дисплеи данного
автомобиля могут не поддер-
живать Ваш родной язык.
. Сообщения, отображаемые на
дисплее, а также надписи
внутри салона приводятся
жирным шрифтом.
Знаки "Опасность",
"Предупреждение" и
"Внимание"
{Опасность
Текст ,отмеченный{
Опасность, содержит инфор-
мацию, связанную с риском
смертельного исхода. Прене-
брежение этими сведениями
может оказаться опасным для
жизни.
{Предупреждение
Текст ,помеченный{
Предупреждение, содержит
информацию, связанную с
риском несчастного случая или
травмы. Пренебрежение этими
сведениями может стать
причиной травмы.
Внимание
Текст ,помеченный Внимание,
информирует о том, что автомо-
биль может быть поврежден.
Пренебрежение этой информа-
цией может привести к повре-
ждению автомобиля.
Символы
Ссылки на страницы обозна -
чаются с помощью
0.0означает
"см. стр.".
Желаем Вам счастливого пути.
Adam Opel AG
Page 6 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Краткие сведения5
Краткие сведения
Краткие сведения об
автомобиле
Разблокирование всего
автомобиля . . . . . . . . . . . . . . . . . . . 5
Регулировка сидений . . . . . . . . . . 6
Регулировка подголовника . . . . 7
Ремни безопасности . . . . . . . . . . . 7
Регулировка зеркал . . . . . . . . . . . . 7
Регулировка положения рулевого колеса . . . . . . . . . . . . . . 8
Краткое описание приборной панели . . . . . . . . . . . . . . . . . . . . . . . . 9
Наружное освещение . . . . . . . . . 11
Звуковой сигнал . . . . . . . . . . . . . . 13
Стеклоочиститель/омыватель ветрового стекла . . . . . . . . . . . . 13
Органы управления климат-- контролем . . . . . . . . . . . . . . . . . . . 14
Коробка передач . . . . . . . . . . . . . . 15
Пуск двигателя . . . . . . . . . . . . . . . . 15
Стоянка . . . . . . . . . . . . . . . . . . . . . . . 16
Краткие сведения об
автомобиле
Разблокирование всего
автомобиля
Чтобы отпереть двери и багажное
отделение, нажмите
K.Откройте
двери ,потянув ручки .
Чтобы открыть заднюю
подъемную дверь, нажмите
сенсорный выключатель под
молдингом этой двери.
Происходит отпирание всех
дверей. Фонари аварийной сигна-
лизации мигнут два раза.
Пульт дистанционного
управления,
0Радиобрелок
дистанционного управления 019,
Центральный замок
0
Центральный замок 021,
Багажное отделение
0Багажное
отделение 023.
Page 7 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
6Краткие сведения

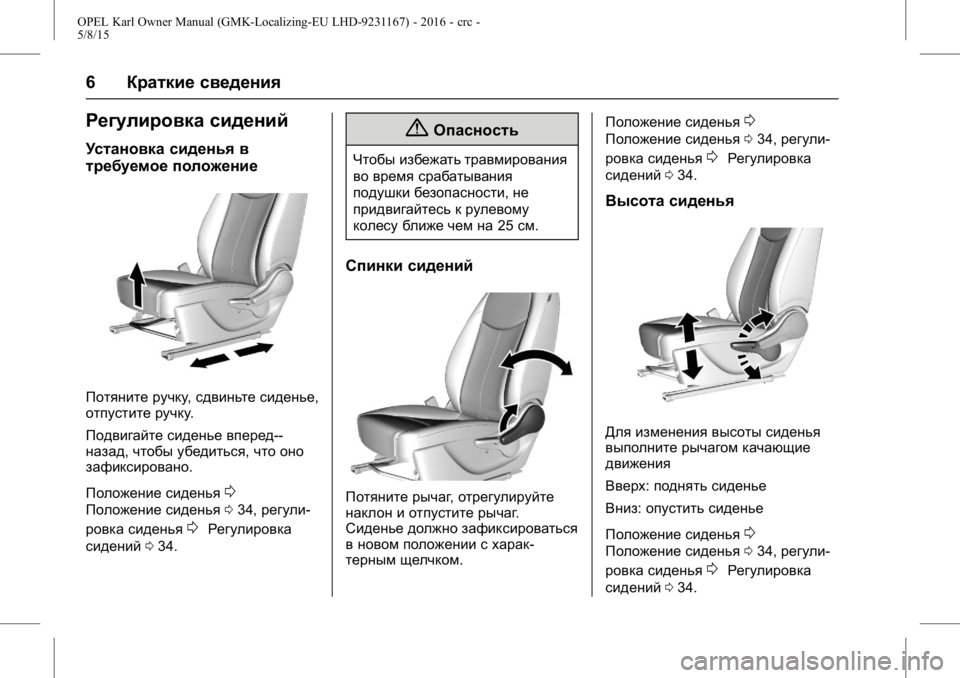

Регулировка сидений
Установка сиденья в
требуемое положение
Потяните ручку ,сдвиньте сиденье,
отпустите ручку .
Подвигайте сиденье вперед--
назад, чтобы убедиться, что оно
зафиксировано.
Положение сиденья
0
Положение сиденья 034, регули-
ровка сиденья
0Регулировка
сидений 034.
{Опасность
Чтобы избежать травмирования
во время срабатывания
подушки безопасности, не
придвигайтесь к рулевому
колесу ближе чем на 25см.
Спинки сидений
Потяните рычаг ,отрегулируйте
наклон и отпустите рычаг .
Сиденье должно зафиксироваться
в новом положении с харак-
терным щелчком. Положение сиденья
0
Положение сиденья
034, регули-
ровка сиденья
0Регулировка
сидений 034.
Высота сиденья
Для изменения высоты сиденья
выполните рычагом качающие
движения
Вверх: поднять сиденье
Вниз: опустить сиденье
Положение сиденья
0
Положение сиденья 034, регули-
ровка сиденья
0Регулировка
сидений 034.
Page 8 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Краткие сведения7

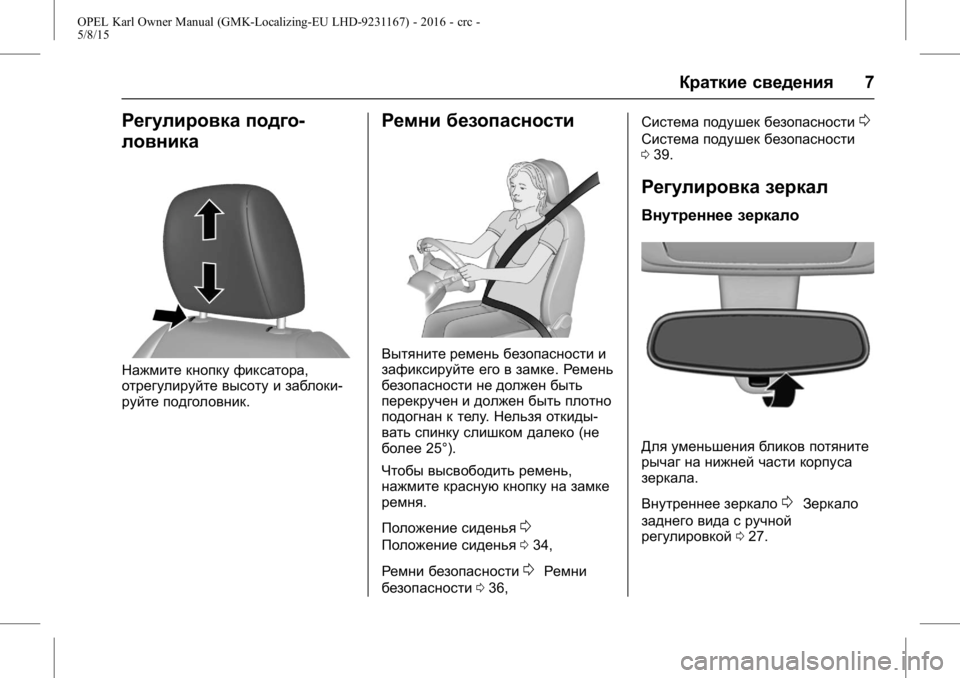

Регулировка подго-
ловника
Нажмите кнопку фиксатора,
отрегулируйте высоту и заблоки-
руйте подголовник.
Ремни безопасности
Вытяните ремень безопасности и
зафиксируйте его в замке .Ремень
безопасности не должен быть
перекручен и должен быть плотно
подогнан к телу .Нельзя откиды-
вать спинку слишком далеко (не
более 25°).
Чтобы высвободить ремень,
нажмите красную кнопку на замке
ремня.
Положение сиденья
0
Положение сиденья 034,
Ремни безопасности
0Ремни
безопасности 036, Система подушек безопасности
0
Система подушек безопасности
0
39.
Регулировка зеркал
Внутреннее зеркало
Для уменьшения бликов потяните
рычаг на нижней части корпуса
зеркала.
Внутреннее зеркало
0Зеркало
заднего вида с ручной
регулировкой 027.
Page 9 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
8Краткие сведения

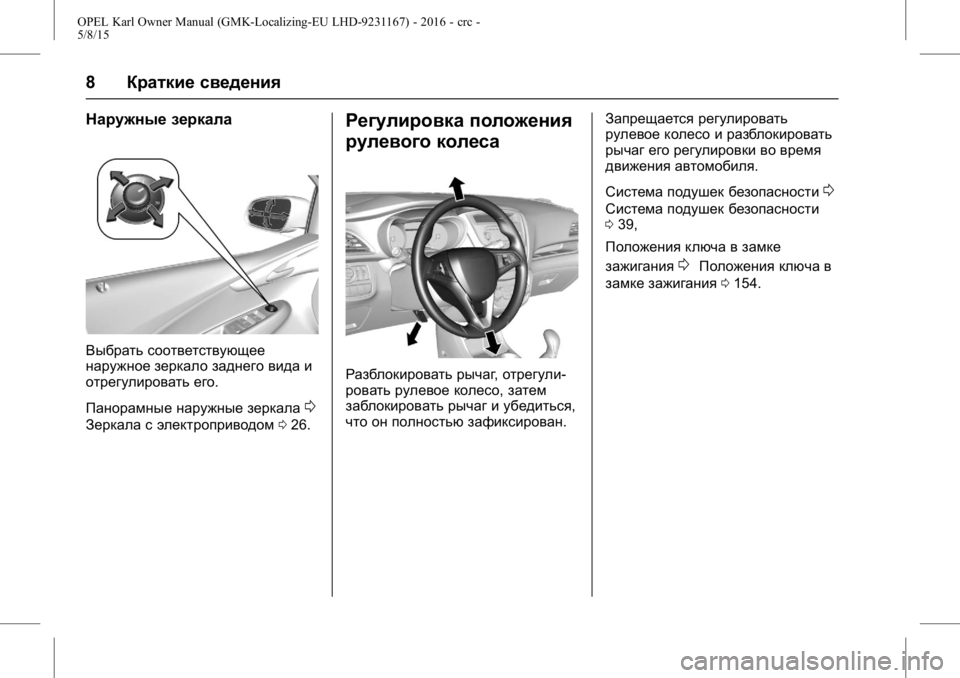

Наружные зеркала
Выбрать соответствующее
наружное зеркало заднего вида и
отрегулировать его.
Панорамные наружные зеркала
0
Зеркала с электроприводом 026.
Регулировка положения
рулевого колеса
Разблокировать рычаг ,отрегули-
ровать рулевое колесо, затем
заблокировать рычаг и убедиться,
что он полностью зафиксирован. Запрещается регулировать
рулевое колесо и разблокировать
рычаг его регулировки во время
движения автомобиля.
Система подушек безопасности
0
Система подушек безопасности
0
39,
Положения ключа в замке
зажигания
0Положения ключа в
замке зажигания 0154.
Page 10 of 252
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Краткие сведения9

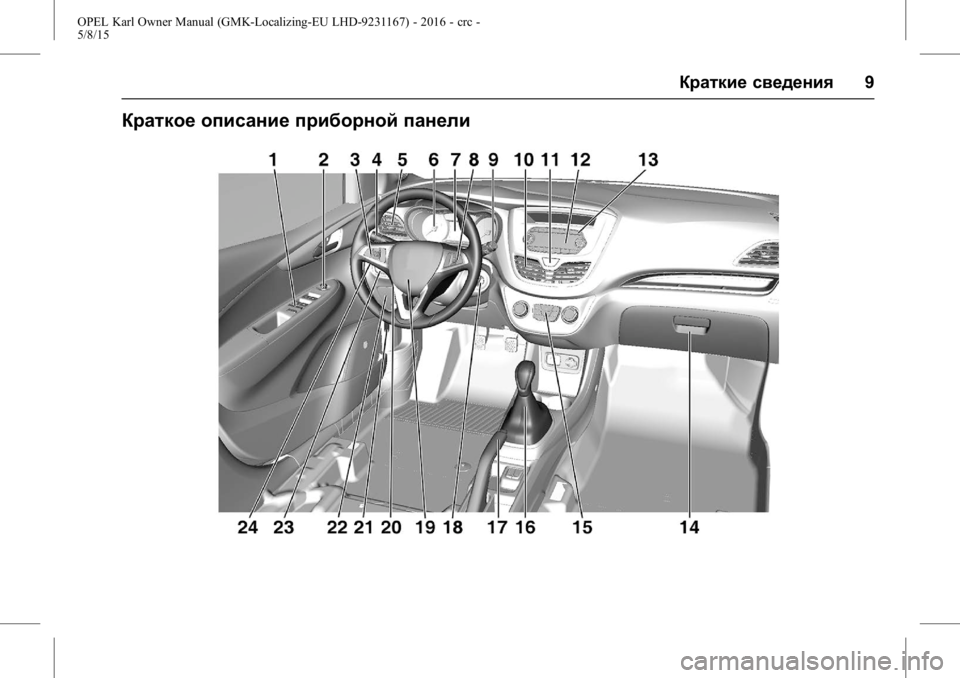

Краткое описание приборной панели
