Sæder og støtter 29
Sæder og støtter
Nakkestøtter
Nakkestøtter . . . . . . . . . . . . . . . . . . . 29
Forsæder
Sædeposition . . . . . . . . . . . . . . . . . . 30
Sædeindstilling . . . . . . . . . . . . . . . . 31
Sædevarme i forsæder . . . . . . . . 32
Sikkerhedsseler
Sikkerhedsseler . . . . . . . . . . . . . . . . 33
Trepunktssele . . . . . . . . . . . . . . . . . . 34
Airbagsystem
Airbagsystem . . . . . . . . . . . . . . . . . . 35
Frontairbagsystem . . . . . . . . . . . . . 38
Sideairbags . . . . . . . . . . . . . . . . . . . . 39
Gardinairbags . . . . . . . . . . . . . . . . . 39
Kontakt for aktivering/deaktive-ring af airbag . . . . . . . . . . . . . . . . . 40
Barnestole
Barnestolesystemer . . . . . . . . . . . . 41
Barnesædets installations-steder . . . . . . . . . . . . . . . . . . . . . . . . 43
ISOFIX-barnesæder . . . . . . . . . . . 45
Top Tether barnesæder . . . . . . . . 47
Nakkestøtter
Hovedstøtternes position
{Advarsel
Kør kun med hovedstøtten indstil-
let i den rigtige position.
Hovedstøttens øverste kant bør be-
finde sig ved toppen af hovedet.
Hvis personen er for høj til, at dette
er muligt, skal hovedstøtten være i
højest mulige position, og hvis per-
sonen ikke er tilstrækkelig høj til, at hovedstøtten kan være i højde med
øjnene, skal hovedstøtten være i la-
vest mulige position.
Hovedstøtter på forsæderne
Højdejustering
Træk hovedstøtten opad og lad den
gå i hak. Hovedstøtten flyttes ned
ved at trykke på låsen for at frigøre
og skubbe hovedstøtten nedad.
Page 42 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sæder og støtter 41
Hvis kontrollampenUlyser i ca.
60 sekunder efter, at tændingen er
slået til, pustes airbaggen på højre
forsæde op i tilfælde af en kollisi-
on.Status forbliver uændret, indtil
den ændres. Hvis begge kontrollamper lyser
samtidig, foreligger der en system-
fejl. Systemets status kan ikke regi-
streres, og derfor må der ikke sidde
nogen på forsædet i passagersiden.
Søg omgående hjælp på et
værksted.
Status må kun ændres, når bilen
holder stille, og tændingen er af-
brudt.
Status forbliver uændret, indtil den
ændres.
Kontrollampe for deaktiveret airbag
0Lampe for aktivering/deaktivering
af airbag 065.
Barnestole
Barnestolesystemer
Vi anbefaler følgende barnesæder,
der er designet særligt til bilen:
.
Gruppe 0, Gruppe 0+
Maxi-Cosi Cabriofix med ISO-
FIX-base, til børn op til 13 kg.
. Gruppe I
Duo Plus med ISOFIX og Top
Tether, i denne gruppe.
. Gruppe II, Gruppe III
Kidfix med eller uden ISOFIX til
børn fra 15kg op til 36kg.
Når der bruges et barnesæde skal
nedenstående anvisninger om brug
og montering altid følges, og fabri-
kantens anvisninger skal over-
holdes.
Overhold altid lokale og nationale
bestemmelser. Nogle lande forbyder
brugen af børnesikkerhedssystemer
på bestemte siddepladser.
Page 45 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
44 Sæder og støtter

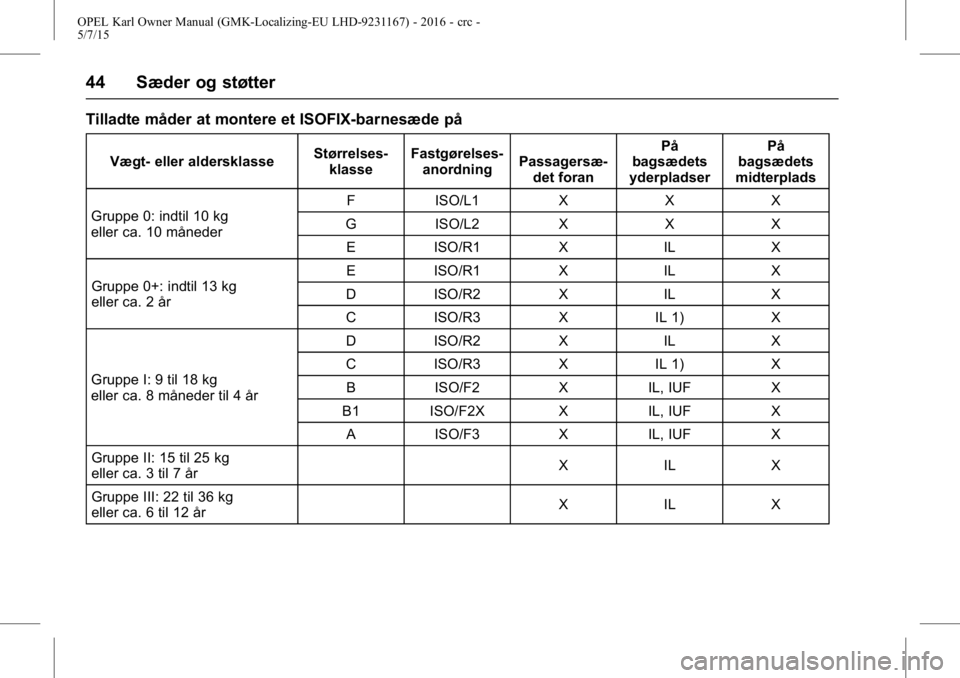

Tilladte måder at montere et ISOFIX-barnesæde på
Vægt- eller aldersklasseStørrelses-
klasse Fastgørelses-
anordning Passagersæ-
det foran På
bagsædets
yderpladser På
bagsædets
midterplads
Gruppe 0: indtil 10 kg
eller ca. 10 måneder F ISO/L1 X X X
G ISO/L2 X X X E ISO/R1 X IL X
Gruppe 0+: indtil 13 kg
eller ca. 2 år E ISO/R1 X IL X
D ISO/R2 X IL X
C ISO/R3 X IL 1) X
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 år D ISO/R2 X IL X
C ISO/R3 X IL 1) X
B ISO/F2 X IL, IUF X
B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X
Gruppe II: 15 til 25 kg
eller ca. 3 til 7 år X IL X
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år X IL X
Page 46 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sæder og støtter 45
Bemærk
Flyt højre forsæde til forreste stilling
eller flyt det fremad, indtil barnesæ-
det ikke længere har kontakt med
forsæderyglænet.
1) :Gælder kun bagsædets yder-
plads bag passagersædet med for-
reste sædeposition og ryglænet
opret.
IL : Passer til særlige ISOFIX-bar-
nesæder af kategorierne "specific-
vehicle", "restricted" eller "semi-uni-
versal".
ISOFIX-autostolen skal være god-
kendt til den specifikke biltype.
IUF : Passer til fremadvendte ISO-
FIX-autostolen af universalkategori,
der er godkendt til brug i denne
vægtklasse.
X : Ingen ISOFIX-barnesæder god-
kendt i denne vægtklasse.
ISOFIX størrelsesklasse og
sædetype
A - ISO/F3 : Fremadvendt barne-
sæde til børn op til maksimum i
vægtklassen 9 til 18 kg. B - ISO/F2 :
Fremadvendt barne-
sæde til mindre børn i vægtklassen
9 til 18 kg.
B1 - ISO/F2X : Fremadvendt barne-
sæde til mindre børn i vægtklassen
9 til 18 kg.
C - ISO/R3 : Bagudvendt barne-
sæde til børn op til maksimum i
vægtklassen op til 13 kg.
D - ISO/R2 : Bagudvendt barne-
sæde til mindre børn i vægtgruppen
op til 13 kg.
E - ISO/R1 : Bagudvendt barne-
sæde til små børn i vægtgruppen op
til 13 kg.
F - ISO/L1 : Sidevendt position,
venstre, CRS(babylift).
G - ISO/L2 : Sidevendt position,
højre, CRS(babylift).
ISOFIX-barnesæder
Fastgør ISOFIX-barnesæder, der er
godkendt til bilen, til ISOFIX-besla-
gene. ISOFIX-barnesædepositioner,
der er specifikke for den pågæl-
dende bil, er markeret i tabellen
med IL.
ISOFIX-monteringsbeslagene er an-
givet med et ISOFIX-logo på ry-
glænet.
Fjern hovedstøtterne på bagsædet
før montering af et barnesæde, hvis
nødvendigt
0Placering af barne-
sæder 043.
Positionerne for universale ISOFIX-
barnesæder er markeret i tabellen
med IUF.
Fjern hovedstøtterne på bagsædet
før montering af et barnesæde hvis
nødvendigt.
Page 48 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sæder og støtter 47

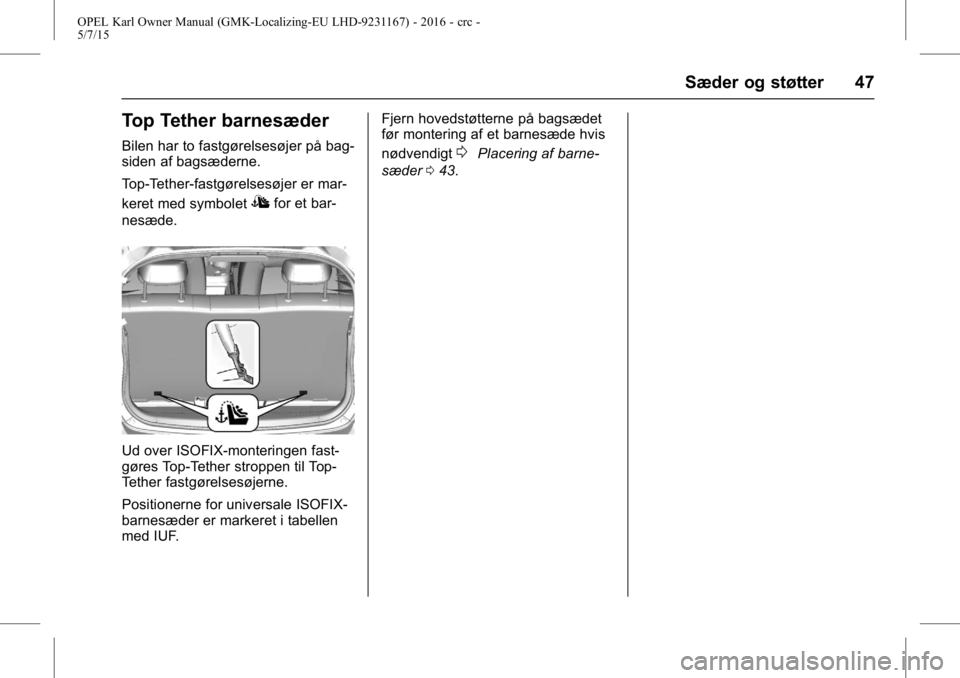

Top Tether barnesæder
Bilen har to fastgørelsesøjer på bag-
siden af bagsæderne.
Top-Tether-fastgørelsesøjer er mar-
keret med symbolet
Ifor et bar-
nesæde.
Ud over ISOFIX-monteringen fast-
gøres Top-Tether stroppen til Top-
Tether fastgørelsesøjerne.
Positionerne for universale ISOFIX-
barnesæder er markeret i tabellen
med IUF. Fjern hovedstøtterne på bagsædet
før montering af et barnesæde hvis
nødvendigt
0Placering af barne-
sæder 043.
