40 Säten och säkerhetssystem
Sidoairbagsystem
Sidoairbagsystemet består av en
airbag i respektive framsätesrygg-
stöd. Detta kan identifieras med
ordet AIRBAG.
Sidoairbagsystemet utlöses vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
Utlösta airbags mildrar kollisionen
och reducerar därmed risken
avsevärt för att överkroppen och
höftena skadas vid en sidokollision.
{Varning
Håll det område där krockkudden
utlöses fritt från hinder.
Anmärkning
Använd endast skydd för sätes-
dynan som har godkänts för
fordonet. Täck inte över airbags.
Krockskyddsgardiner
Krockskyddsgardinerna består av
en airbag i respektive takram. De
identifieras med märkningen
AIRBAG på takstolparna.
Krockskyddsgardinerna löser ut vid
en sidokollision av en viss grad.
Tändningen måste vara på.
Utlösta airbags mildrar kollisionen
och reducerar därmed risken
avsevärt för att huvudet skadas vid
en sidokollision.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Säten och säkerhetssystem 41
{Varning
Håll det område där krockkudden
utlöses fritt från hinder.
Krokarna på handtagen i
takramen är endast avsedda för
upphängning av lätta kläder utan
galge. Lämna inte kvar några
föremål i kläderna.
Deaktivering av airbags
Passagerarplatsens främre airbag
måste deaktiveras om du ska
montera ett barnsäkerhetssystem i
sätet. Sidoairbag och krockskydds-
gardiner, bältessträckare och förar-
platsens alla airbags förblir aktiva.Airbagsystemet för passageraren i
framsätet kan inaktiveras via en
nyckelomkopplare på instrumentpa-
nelens högra sida.
Använd tändningsnyckeln för att
välja position:
U: Passagerarairbags fram är
inaktiverade och blåses inte upp i
händelse av en kollision. Kontrol-
lampan
Ulyser ihållande. Ett
barnsäkerhetssystem kan monteras
i enlighet med tabellen
V: Passagerarairbags fram är
aktiverade. Inget barnsäkerhets-
system kan monteras.
{Fara
Om airbagsystemet fortfarande är
aktiverat och ett barn sitter i
barnsäkerhetssystemet i det
främre passagerarsätet föreligger
risk för skador med dödlig utgång.
Det föreligger risk för persons-
kador med dödlig utgång om en
person sitter i det främre passa-
gerarsätet och den frontmonte-
rade airbagen inte är aktiverad.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
42 Säten och säkerhetssystem
Om kontrollampanUtänds i cirka
60 sekunder efter att du har slagit
på tändningen kommer passagerar-
platsens främre airbag att utlösas i
händelse av kollision.Denna status
är kvar till nästa ändring.
Lyser bägge kontrollamporna samti-
digt, föreligger ett fel i systemet.
Systemets status går inte att
klargöra, varför ingen person tillåts
att sitta i det främre passagerar-
sätet. Kontakta omedelbart en
verkstad.
Ändra status endast när bilen står
stilla med tändningen av.
Denna status är kvar till nästa
ändring.
Kontrollampa för deaktivering av
airbag
0Airbag Av/På-lampa 066.
Barnstolar
Bilbarnstolar
Vi rekommenderar följande barns-
äkerhetssystem som är särskilt
anpassade till bilen:
.
Grupp 0, grupp 0+
Maxi-Cosi Cabriofix med
ISOFIX-bas, för barn upp till
13 kg.
. Grupp I
Duo Plus med ISOFIX och
Top-tether, i denna grupp.
. Grupp II, grupp III
Kidfix med eller utan ISOFIX för
barn från 15 kg upp till 36 kg. När ett barnsäkerhetssystem
används skall du ta del av följande
instruktioner för användning och
montering samt även ta del av de
instruktioner som följer med barns-
äkerhetssystemet.
Följ alltid lokala och nationella
föreskrifter. I en del länder är
användning av barnsäkerhets-
system förbjuden på vissa
sittplatser.
{Fara
Om ett bakåtriktat barnsäkerhets-
system används i främre passa-
gerarsätet, måste airbagsystemet
för främre passagerarsätet deakti-
veras. Detta gäller även vissa
framåtriktade barnsäkerhets-
system i enlighet med tabellerna.
Avstängning av passagerarairbag
0
Deaktivering av airbags 041.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Säten och säkerhetssystem 43

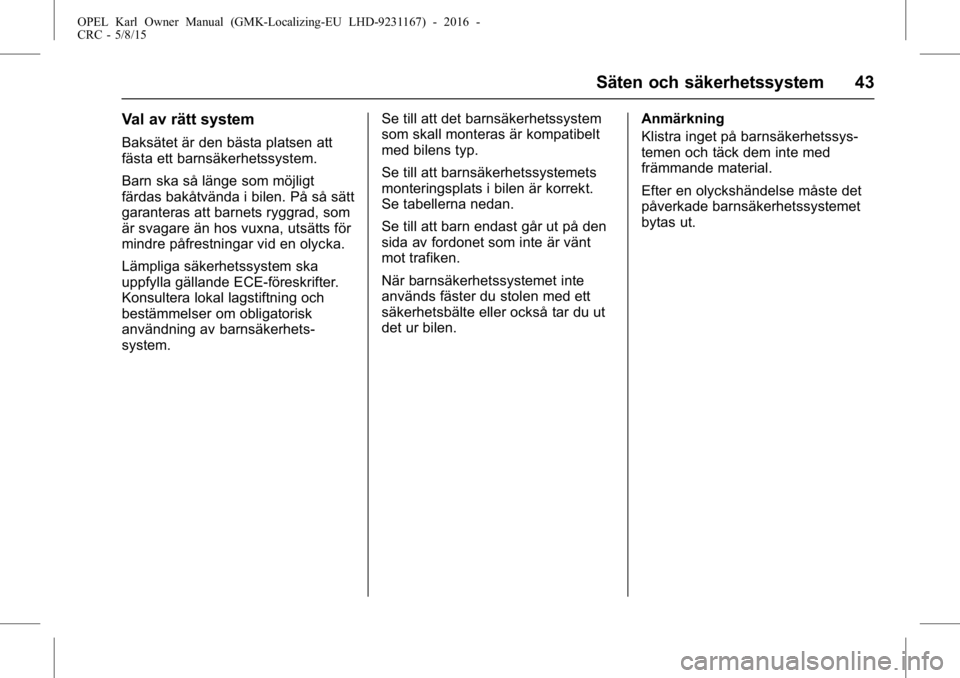

Val av rätt system
Baksätet är den bästa platsen att
fästa ett barnsäkerhetssystem.
Barn ska så länge som möjligt
färdas bakåtvända i bilen. På så sätt
garanteras att barnets ryggrad, som
är svagare än hos vuxna, utsätts för
mindre påfrestningar vid en olycka.
Lämpliga säkerhetssystem ska
uppfylla gällande ECE-föreskrifter.
Konsultera lokal lagstiftning och
bestämmelser om obligatorisk
användning av barnsäkerhets-
system.Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ.
Se till att barnsäkerhetssystemets
monteringsplats i bilen är korrekt.
Se tabellerna nedan.
Se till att barn endast går ut på den
sida av fordonet som inte är vänt
mot trafiken.
När barnsäkerhetssystemet inte
används fäster du stolen med ett
säkerhetsbälte eller också tar du ut
det ur bilen.
Anmärkning
Klistra inget på barnsäkerhetssys-
temen och täck dem inte med
främmande material.
Efter en olyckshändelse måste det
påverkade barnsäkerhetssystemet
bytas ut.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
44 Säten och säkerhetssystem

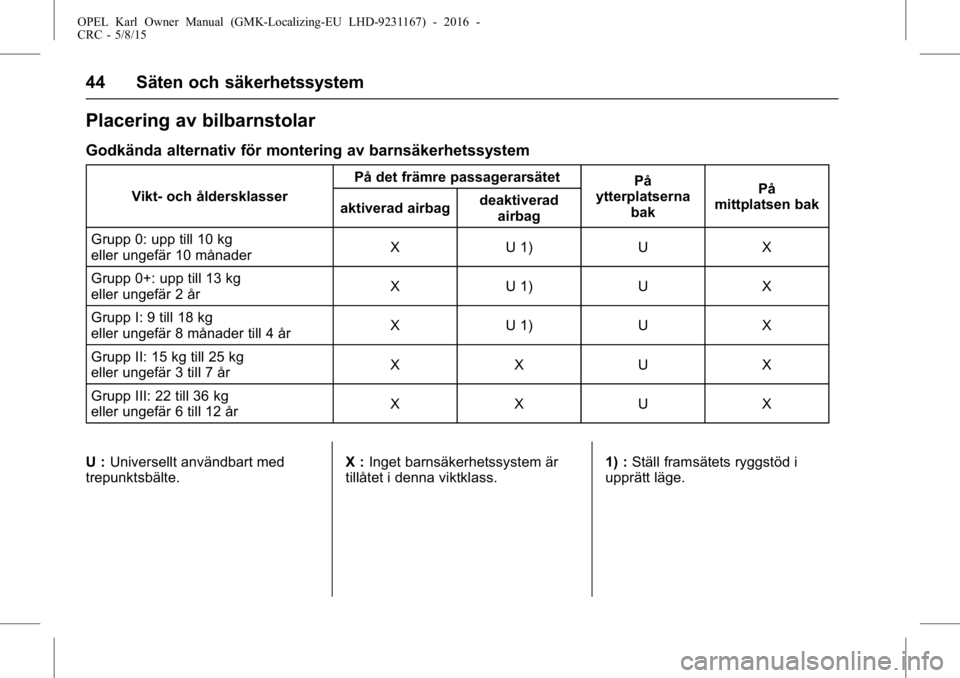

Placering av bilbarnstolar
Godkända alternativ för montering av barnsäkerhetssystem
Vikt- och åldersklasserPå det främre passagerarsätet
På
ytterplatserna bak På
mittplatsen bak
aktiverad airbag deaktiverad
airbag
Grupp 0: upp till 10 kg
eller ungefär 10 månader X U 1) U X
Grupp 0+: upp till 13 kg
eller ungefär 2 år X U 1) U X
Grupp I: 9 till 18 kg
eller ungefär 8 månader till 4 år X U 1) U X
Grupp II: 15 kg till 25 kg
eller ungefär 3 till 7 år X X U X
Grupp III: 22 till 36 kg
eller ungefär 6 till 12 år X X U X
U : Universellt användbart med
trepunktsbälte. X :
Inget barnsäkerhetssystem är
tillåtet i denna viktklass. 1) :
Ställ framsätets ryggstöd i
upprätt läge.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Säten och säkerhetssystem 45

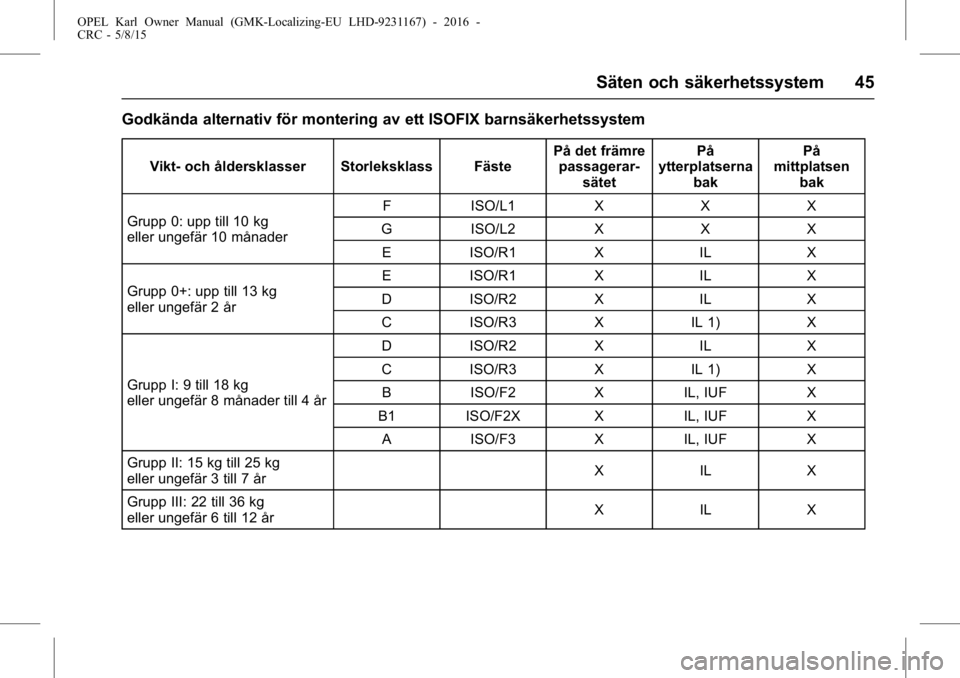

Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystem
Vikt- och åldersklasser Storleksklass FästePå det främre
passagerar-
sätet På
ytterplatserna
bak På
mittplatsen
bak
Grupp 0: upp till 10 kg
eller ungefär 10 månader F
ISO/L1 XXX
G ISO/L2 XXX
E ISO/R1 XIL X
Grupp 0+: upp till 13 kg
eller ungefär 2 år E
ISO/R1 XIL X
D ISO/R2 XIL X
C ISO/R3 XIL 1) X
Grupp I: 9 till 18 kg
eller ungefär 8 månader till 4 år D
ISO/R2 XIL X
C ISO/R3 XIL 1) X
B ISO/F2 XIL, IUF X
B1 ISO/F2X XIL, IUF X
A ISO/F3 XIL, IUF X
Grupp II: 15 kg till 25 kg
eller ungefär 3 till 7 år X
IL X
Grupp III: 22 till 36 kg
eller ungefär 6 till 12 år X
IL X

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
46 Säten och säkerhetssystem

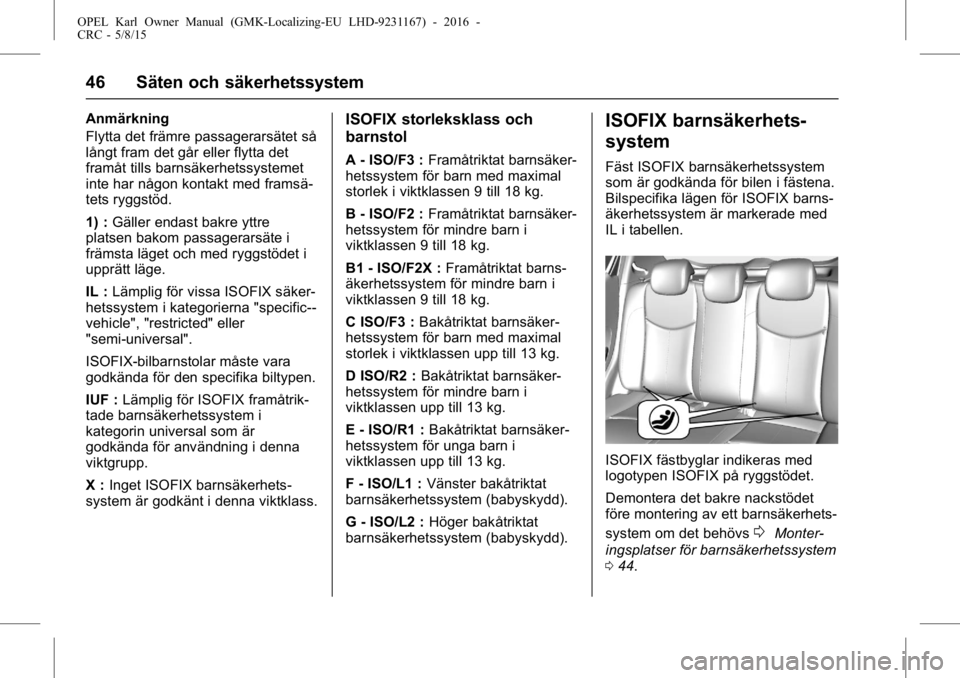

Anmärkning
Flytta det främre passagerarsätet så
långt fram det går eller flytta det
framåt tills barnsäkerhetssystemet
inte har någon kontakt med framsä-
tets ryggstöd.
1) :Gäller endast bakre yttre
platsen bakom passagerarsäte i
främsta läget och med ryggstödet i
upprätt läge.
IL : Lämplig för vissa ISOFIX säker-
hetssystem i kategorierna "specific--
vehicle", "restricted" eller
"semi-universal".
ISOFIX-bilbarnstolar måste vara
godkända för den specifika biltypen.
IUF : Lämplig för ISOFIX framåtrik-
tade barnsäkerhetssystem i
kategorin universal som är
godkända för användning i denna
viktgrupp.
X : Inget ISOFIX barnsäkerhets-
system är godkänt i denna viktklass.ISOFIX storleksklass och
barnstol
A - ISO/F3 : Framåtriktat barnsäker-
hetssystem för barn med maximal
storlek i viktklassen 9 till 18 kg.
B - ISO/F2 : Framåtriktat barnsäker-
hetssystem för mindre barn i
viktklassen 9 till 18 kg.
B1 - ISO/F2X : Framåtriktat barns-
äkerhetssystem för mindre barn i
viktklassen 9 till 18 kg.
C ISO/F3 : Bakåtriktat barnsäker-
hetssystem för barn med maximal
storlek i viktklassen upp till 13 kg.
D ISO/R2 : Bakåtriktat barnsäker-
hetssystem för mindre barn i
viktklassen upp till 13 kg.
E - ISO/R1 : Bakåtriktat barnsäker-
hetssystem för unga barn i
viktklassen upp till 13 kg.
F - ISO/L1 : Vänster bakåtriktat
barnsäkerhetssystem (babyskydd).
G - ISO/L2 : Höger bakåtriktat
barnsäkerhetssystem (babyskydd).
ISOFIX barnsäkerhets-
system
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i fästena.
Bilspecifika lägen för ISOFIX barns-
äkerhetssystem är markerade med
IL i tabellen.
ISOFIX fästbyglar indikeras med
logotypen ISOFIX på ryggstödet.
Demontera det bakre nackstödet
före montering av ett barnsäkerhets-
system om det behövs
0Monter-
ingsplatser för barnsäkerhetssystem
0 44.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Säten och säkerhetssystem 47

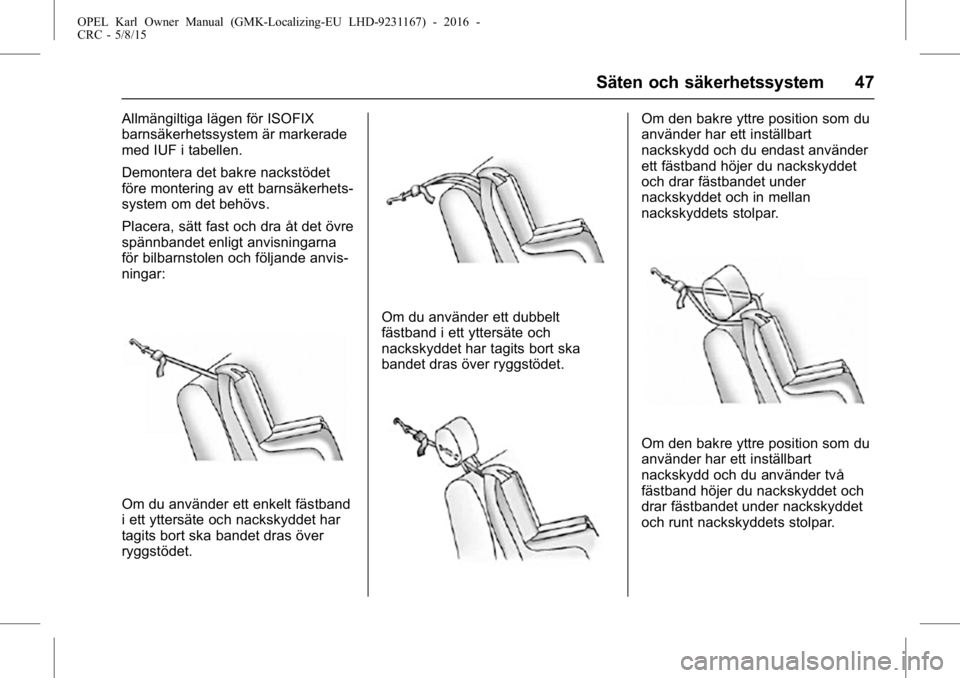

Allmängiltiga lägen för ISOFIX
barnsäkerhetssystem är markerade
med IUF i tabellen.
Demontera det bakre nackstödet
före montering av ett barnsäkerhets-
system om det behövs.
Placera, sätt fast och dra åt det övre
spännbandet enligt anvisningarna
för bilbarnstolen och följande anvis-
ningar:
Om du använder ett enkelt fästband
i ett yttersäte och nackskyddet har
tagits bort ska bandet dras över
ryggstödet.
Om du använder ett dubbelt
fästband i ett yttersäte och
nackskyddet har tagits bort ska
bandet dras över ryggstödet.
Om den bakre yttre position som du
använder har ett inställbart
nackskydd och du endast använder
ett fästband höjer du nackskyddet
och drar fästbandet under
nackskyddet och in mellan
nackskyddets stolpar.
Om den bakre yttre position som du
använder har ett inställbart
nackskydd och du använder två
fästband höjer du nackskyddet och
drar fästbandet under nackskyddet
och runt nackskyddets stolpar.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
48 Säten och säkerhetssystem

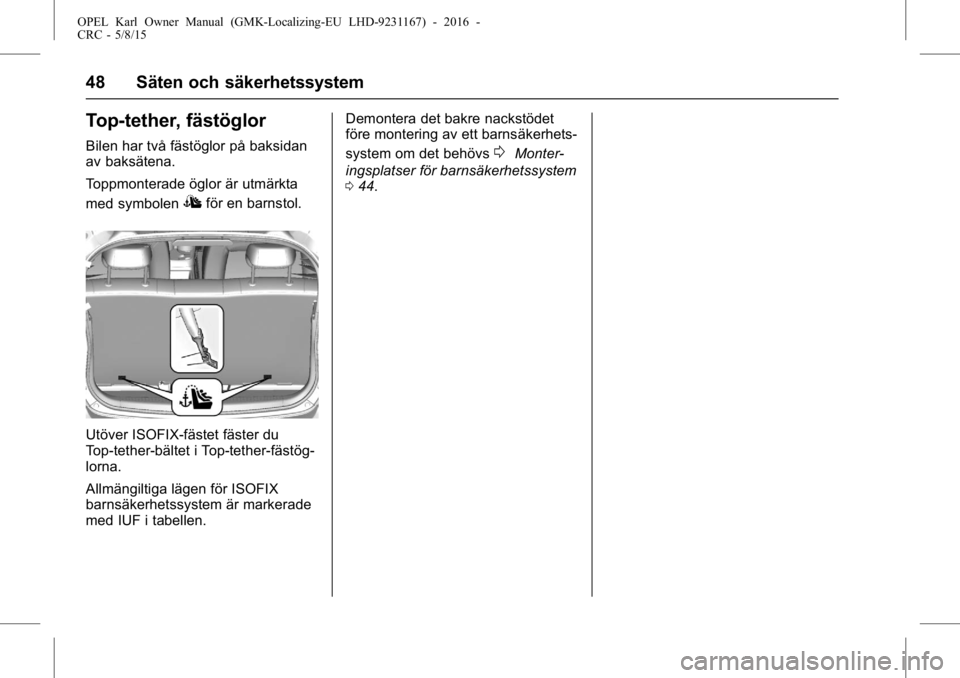

Top-tether, fästöglor
Bilen har två fästöglor på baksidan
av baksätena.
Toppmonterade öglor är utmärkta
med symbolen
Iför en barnstol.
Utöver ISOFIX-fästet fäster du
Top-tether-bältet i Top-tether-fästög-
lorna.
Allmängiltiga lägen för ISOFIX
barnsäkerhetssystem är markerade
med IUF i tabellen.Demontera det bakre nackstödet
före montering av ett barnsäkerhets-
system om det behövs
0Monter-
ingsplatser för barnsäkerhetssystem
0 44.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Förvaring 49

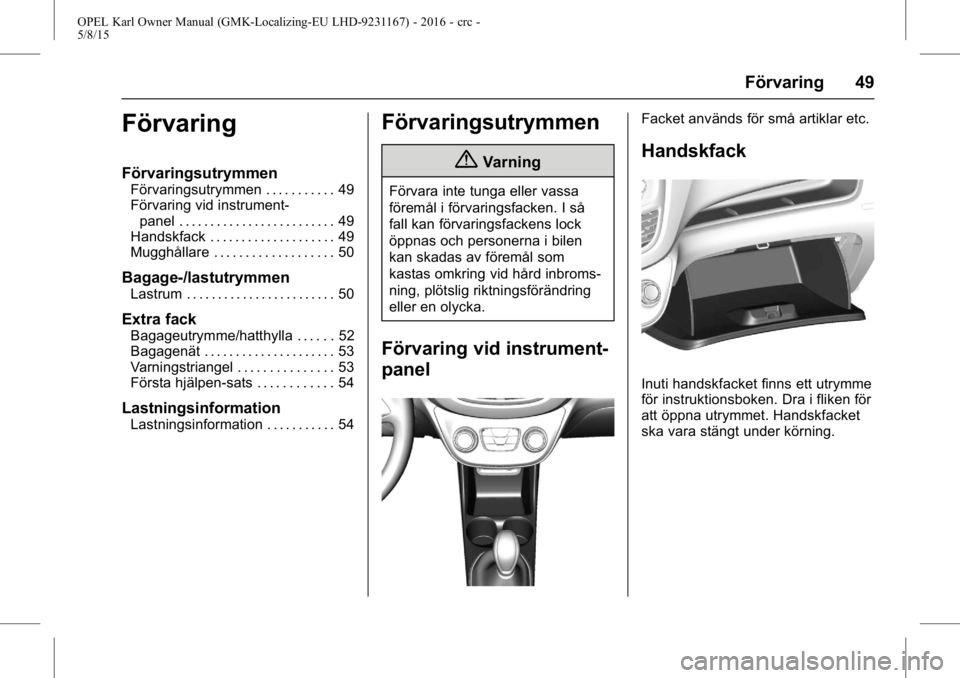

Förvaring
Förvaringsutrymmen
Förvaringsutrymmen . . . . . . . . . . . 49
Förvaring vid instrument-panel . . . . . . . . . . . . . . . . . . . . . . . . . 49
Handskfack . . . . . . . . . . . . . . . . . . . . 49
Mugghållare . . . . . . . . . . . . . . . . . . . 50
Bagage-/lastutrymmen
Lastrum . . . . . . . . . . . . . . . . . . . . . . . . 50
Extra fack
Bagageutrymme/hatthylla . . . . . . 52
Bagagenät . . . . . . . . . . . . . . . . . . . . . 53
Varningstriangel . . . . . . . . . . . . . . . 53
Första hjälpen-sats . . . . . . . . . . . . 54
Lastningsinformation
Lastningsinformation . . . . . . . . . . . 54
Förvaringsutrymmen
{Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så
fall kan förvaringsfackens lock
öppnas och personerna i bilen
kan skadas av föremål som
kastas omkring vid hård inbroms-
ning, plötslig riktningsförändring
eller en olycka.
Förvaring vid instrument-
panel
Facket används för små artiklar etc.
Handskfack
Inuti handskfacket finns ett utrymme
för instruktionsboken. Dra i fliken för
att öppna utrymmet. Handskfacket
ska vara stängt under körning.
