OPEL KARL 2015.75 Instruktionsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
10 Kort sagt
1. Elektriska fönsterhissar påsidan Elektriska fönster-
hissar 026.
Centrallås på sidan
Centrallås 019.
2. Ytterbackspeglar på sidan Konvexa speglar 024.
3. Farthållare, Hastighetsbegrän- sare på sidan Förarassistans-
system 0144.
Rattvärme på sidan
Rattvärme 057.
4. Blinkers och filbytessignal, ljustuta, halvljus och helljus på
sidan Blinkers 082.
Urstigningsbelysning på sidan
Urstigningsbelysning 086.
Parkeringsljus på sidan Parker-
ingsljus 084.
5. Sidoluftmunstycken på sidan Fasta luftmunstycken 0129.
6. Instrument på sidan Rattinställ-
ning 057.
7. Förarinformationscentral på sidan Förarinformations-
central 071. 8. Rattreglage på sidan
Rattreg-
lage 057.
9. Vindrutetorkare, vindrutespolar- system, bakrutetorkare, bakru-
tespolarsystem på sidan
Vindrutetorkare/vindrutespo-
lare 058.
10. Mittre luftmunstycken på sidan Inställbara luftmun-
stycken 0128.
11. Varningsblinkers på sidan Varningsblinkers 082.
12. Info-display på sidan Översikt 089.
13. Infotainmentsystem på sidan Funktion 095.
14. Handskfack på sidan Handsk-
fack 049.
15. Klimatregleringssystem på sidan Elektronisk klimatreg-
lering 0124.
16. Väljarspak, manuell växellåda på sidan Manuell växel-
låda 0137.
17. Parkeringsbroms på sidan Parkeringsbroms 0139. 18. Tändlås med rattlås på sidan
Tändningslåslägen 0132.
19. Signalhorn på sidan Tuta058.
Förarairbag på sidan Airbag-
system 036.
20. Rattinställning på sidan Rattin-
ställning 057.
21. Motorhuvens frigöringsspak på sidan Motorhuv 0153.
22. Säkringsdosa på sidan Säkringar 0164.
23. Drivkraftsregleringssystem på sidan Drivkraftsreglering
(TCS) 0140.
Automatiskt start/stopp av
motorn på sidan Stopp-start-
system 0134.
Stadskörningsläge på sidan
Elektronisk stabilitetsreglering
(ESC) 0141.
Filbytesvarning på sidan Filby-
tesvarning 0147.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Kort sagt 11
24. Belysningsströmställare,Strålkastarinställning,
Dimljus fram,
Dimbakljus,
Instrumentbelysning på sidan
Belysningsströmställare 081.
Ytterbelysning
Vrid belysningsströmställaren till.
9:Lamporna är släckta
;:Sidoljus
5:Halvljus Dimljus
Tryck på belysningsströmställaren.
#:
Dimljus fram
s:Dimbakljus
Belysning
0Belysningsströmstäl-
lare 081.
Ljustuta, helljus och halvljus
Ljustuta: Dra i spaken
Helljus: Tryck på spaken
Halvljus: Tryck på eller dra i spaken
Helljus
0Helljus 081
Blinkers
Spaken uppåt: Höger blinker
Spaken nedåt: Vänster blinker
Blinkers
0Blinkers 082,
Parkeringsljus
0Parkerings-
ljus 084.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
12 Kort sagt
Varningsblinkers
Manövreras med|.
Varningsblinkers
0Varningsblin-
kers 082.
Signalhorn
Tryck påa.
Vindrutetorkare/vindru-
tespolare
Vindrutetorkare
2 : Snabb
1 : Långsam
3:Intervalltorkning
O : Av
För ett enkelt torkarslag när vindru-
tetorkaren är avstängd trycker du
spaken nedåt till positionen 1x.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Kort sagt 13

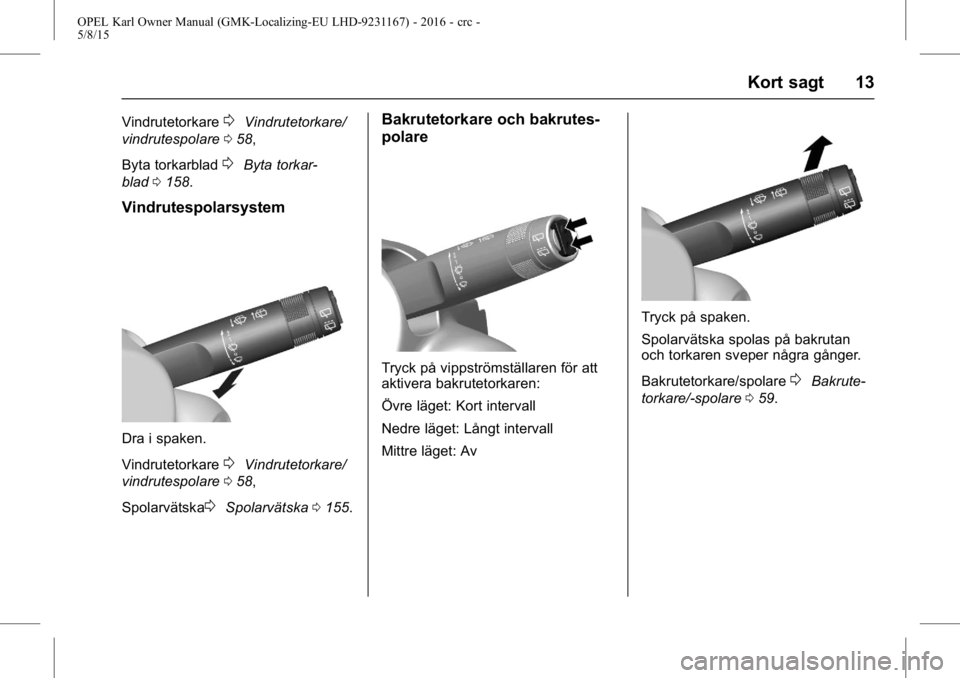

Vindrutetorkare0Vindrutetorkare/
vindrutespolare 058,
Byta torkarblad
0Byta torkar-
blad 0158.
Vindrutespolarsystem
Dra i spaken.
Vindrutetorkare
0Vindrutetorkare/
vindrutespolare 058,
Spolarvätska
0Spolarvätska 0155.
Bakrutetorkare och bakrutes-
polare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
Övre läget: Kort intervall
Nedre läget: Långt intervall
Mittre läget: Av
Tryck på spaken.
Spolarvätska spolas på bakrutan
och torkaren sveper några gånger.
Bakrutetorkare/spolare
0Bakrute-
torkare/-spolare 059.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
14 Kort sagt

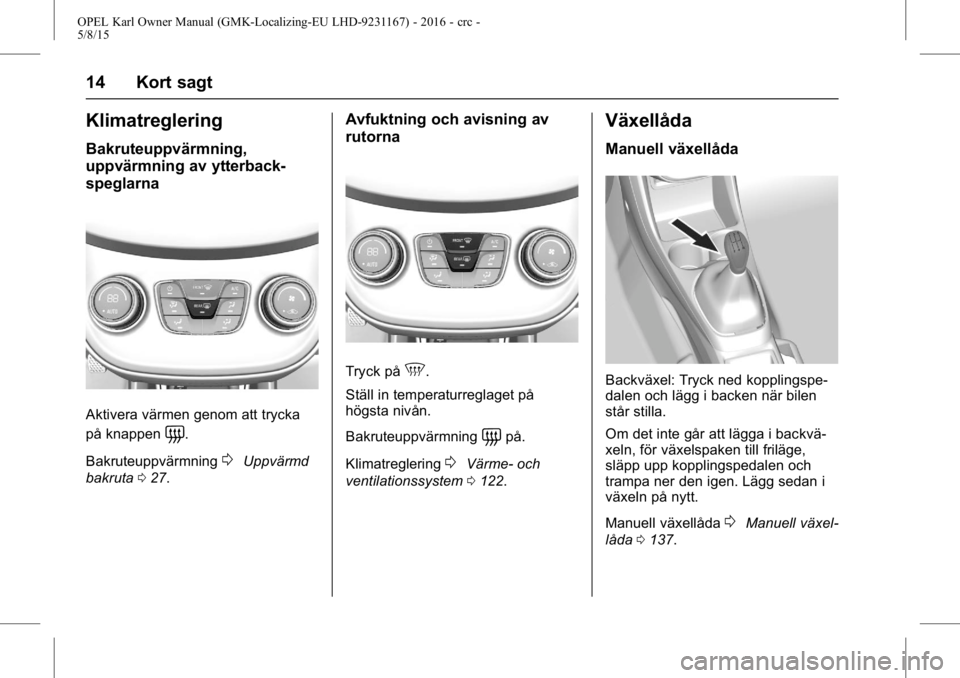

Klimatreglering
Bakruteuppvärmning,
uppvärmning av ytterback-
speglarna
Aktivera värmen genom att trycka
på knappen
=.
Bakruteuppvärmning
0Uppvärmd
bakruta 027.
Avfuktning och avisning av
rutorna
Tryck på5.
Ställ in temperaturreglaget på
högsta nivån.
Bakruteuppvärmning
=på.
Klimatreglering
0Värme- och
ventilationssystem 0122.
Växellåda
Manuell växellåda
Backväxel: Tryck ned kopplingspe-
dalen och lägg i backen när bilen
står stilla.
Om det inte går att lägga i backvä-
xeln, för växelspaken till friläge,
släpp upp kopplingspedalen och
trampa ner den igen. Lägg sedan i
växeln på nytt.
Manuell växellåda
0Manuell växel-
låda 0137.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Kort sagt 15
Starta motorn
Kontrollera före körning
.Däcktryck och däckskick0
Däcktryck 0170.
. Motoroljenivå och vätskenivåer
0Motorolja 0154.
. Att alla rutor, speglar, ytterbelys-
ning och registreringsskyltar
fungerar och är fria från smuts,
snö och is.
. Kontrollera att speglar, säten
och bilbälten är rätt inställda
0
Konvexa speglar 024, Stolsposi-
tion 030, Trepunktsbälte 034.
. Bromsfunktion vid låg hastighet,
särskilt om bromsarna är våta.
Start av motorn
.
Vrid nyckeln till läge 1.
. Vrid lite på ratten för att lossa
rattlåset.
. Trampa ner kopplingen och
bromsen.
. Automatisk växellåda i P eller N.
. Trampa inte ner gaspedalen.
. Vrid nyckeln till läge 3 och släpp
Starta motorn.
0Starta
motorn 0133.
Stopp-start-system
Om bilen körs i låg hastighet eller
står stilla och vissa förhållanden är
uppfyllda går det att aktivera ett
Autostop på följande sätt:
.
Trampa ned kopplingspedalen
. Ställ växelspaken i neutralläget
. Släpp upp kopplingspedalen
Ett autostopp visas genom att nålen
går till läget AUTOSTOP i varvräk-
naren.
För att starta motorn igen trampar
du ner kopplingspedalen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
16 Kort sagt
Stopp/start-system0Stopp-start--
system 0134.
Parkering
{Varning
.
Parkera inte fordonet på en
lättantändlig yta. Underlaget
kan antändas på grund av
avgassystemets höga
temperatur.
. Dra alltid åt parkerings-
bromsen. Dra i spaken
Y
i cirka en sekund.
. Stäg av motorn.
(Fortsättning)
Varning (Fortsättning)
.Plan mark eller uppförs-
backe, lägg i ettans växel
eller ställ växelväljaren i
läge P innan du tar ut
tändningsnyckeln. I uppförs-
lutning ska dessutom
framhjulen vridas bort från
kantstenen.
När bilen står i nedförs-
backe ska backväxeln
läggas i eller växelväljaren
ställas i läget P innan
tändningsnyckeln tas ut.
Vrid dessutom framdäcken
mot kantstenen.
. Ta ut tändningsnyckeln. Vrid
ratten tills du känner att
rattlåset spärras.
På bilar med automatisk
växellåda går det endast att
ta ut nyckeln när växelväl-
jaren är i läget P.
. Stäng fönstren. .
Lås bilen med
Qpå radiofjärr-
kontrollen.
. Aktivera stöldlarmet
0Stöld-
larm 023.
. Motorkylfläkten kan vara igång
en stund när motorn har stängts
av
0Återvinning efter bilens
livstid 0152.
. Efter körning med höga motor-
varvtal eller hög motorbelastning
ska motorn köras med låg belas-
tning eller i gå på tomgång i
ungefär
30 sekunder innan den stängs
av, för att skydda turbokomp-
ressorn.
Nycklar, lås
0Nycklar 017,
Parkering av bilen under längre tid
0Parkering av bilen 0152.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Nycklar, dörrar och fönster 17
Nycklar, dörrar och
fönster
Nycklar och lås
Nycklar . . . . . . . . . . . . . . . . . . . . . . . . 17
Car Pass . . . . . . . . . . . . . . . . . . . . . . 18
Radiofjärrkontroll . . . . . . . . . . . . . . 18
Programmerade inställ-ningar . . . . . . . . . . . . . . . . . . . . . . . . 19
Centrallås . . . . . . . . . . . . . . . . . . . . . . 19
Säkerhetsspärr . . . . . . . . . . . . . . . . 21
Dörrar
Lastrum . . . . . . . . . . . . . . . . . . . . . . . . 22
Bilsäkerhet
Stöldlarmsystem . . . . . . . . . . . . . . . 23
Startspärr . . . . . . . . . . . . . . . . . . . . . . 24
Ytterbackspeglar
Konvexa speglar . . . . . . . . . . . . . . . 24
Elmanövrerade speglar . . . . . . . . 24
Fällbara backspeglar . . . . . . . . . . . 25
Uppvärmda backspeglar . . . . . . . 25
Innerbackspeglar
Manuell backspegel . . . . . . . . . . . 25
Fönster
Manuell fönstermanövrering . . . 26
Elmanövrerade fönster . . . . . . . . . 26
Bakruteuppvärmning . . . . . . . . . . . 27
Solskydd . . . . . . . . . . . . . . . . . . . . . . . 27
Tak
Taklucka . . . . . . . . . . . . . . . . . . . . . . . 28
Nycklar och lås
Nycklar
Reservnycklar
Nyckelnumret anges på en
losstagbar flik.
Nyckelnumret måste anges vid
beställning av reservnycklar
eftersom nyckeln är en komponent i
startspärren.
Lås
0Yttre vård 0186.
Nycklar med fällbart nyckelax
Tryck på knappen för att fälla ut
nyckeln.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
18 Nycklar, dörrar och fönster
Tryck på knappen för att fälla
in axet.
Car Pass
Car Pass innehåller säkerhetsrele-
vanta bildata och det måste förvaras
på ett säkert sätt.
När bilen är på verkstad krävs
dessa data för att det ska gå att
utföra vissa arbeten.
Radiofjärrkontroll
Används vid manövrering av:
.centrallås
. stöldlarm Fjärrkontrollen har en räckvidd på
cirka 20 meter. Den kan begränsas
av yttre påverkan.
Varningsblinkersen tänds när fjärr-
kontrollen används.
Hantera fjärrkontrollen varsamt och
skydda den mot fukt och höga
temperaturer. Undvik onödig
användning.
Störning
Om centrallåset inte kan
manövreras med fjärrkontrollen kan
det bero på följande:
.
Räckvidden har överskridits.
. För låg batterispänning.
. Upprepad användning av fjärr-
kontrollen utanför räckvidden
kräver omsynkronisering av fjärr-
kontrollen.
. Överbelastning av centrallåset
genom många aktiveringar på
kort tid, vilket leder till att ström-
försörjningen bryts en kort stund.
. Störning från externa radiosän-
dare med högre effekt.
Upplåsning
0Centrallås 019.
Batteribyte i fjärrkontrollen
Byt batteriet omgående när
räckvidden minskar.
Batterierna får inte slängas i
hushållssoporna. De måste lämnas
till återvinning på lämpliga återvin-
ningsstationer.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Nycklar, dörrar och fönster 19
Nycklar med fällbart nyckelax
Fäll ut nyckelaxet och öppna fjärr-
kontrollen. Byt batteriet (batterityp
CR 2032). Observera batteriets
monteringsläge. Stäng fjärrkon-
trollen och synkronisera den.
Nyckel med fast nyckelax
Låt en verkstad byta batteriet.
Synkronisering av fjärrkon-
trollen
Lås upp dörren med nyckeln i förar-
dörrens lås efter ett batteribyte.
Radiofjärrkontrollen synkroniseras
när tändningen slås på.
Programmerade inställ-
ningar
Varje gång nyckeln tas ut ur
tändningslåset, programmeras
följande inställningar automatiskt av
nyckeln:
.belysning
. infotainmentsystem
. centrallås
. komfortinställningar
Sparade inställningar används
automatiskt nästa gång den
programmerade nyckeln sätts in i
tändningslåset och vrids om till läge
1
0Tändningslåsets lägen 0132.
En förutsättning är att Personaliza-
tion by driver (anpassning av
föraren) är aktiverad i personliga
inställningar i Graphic-Info-Display.
Inställningarna måste göras för varje
nyckel som används.
På bilar utrustade med Colour-Info-
Display är personliga inställningar
permanent aktiverade. Personliga inställningar
0Person-
liga inställningar 078.
Centrallås
Låser upp och låser dörrar och
lastrum.
Anmärkning: Vid en olycka där
airbags eller bältesträckare löst ut
låses bilen upp automatiskt.
Upplåsning
Tryck påK.
