OPEL KARL 2016.5 Manual de Instruções (in Portugues)

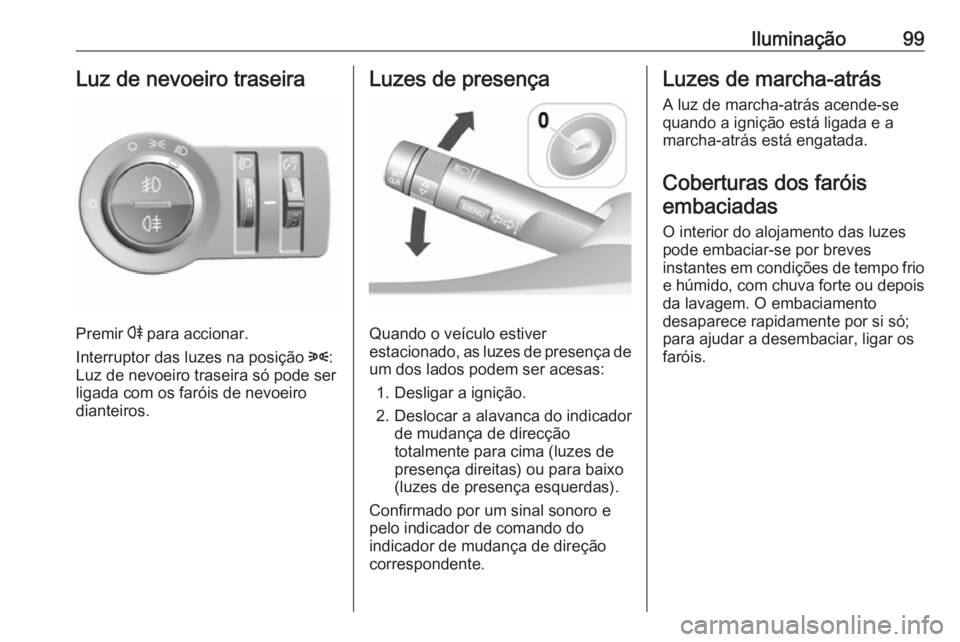

Iluminação99Luz de nevoeiro traseira
Premir r para accionar.
Interruptor das luzes na posição 8:
Luz de nevoeiro traseira só pode ser ligada com os faróis de nevoeiro
dianteiros.
Luzes de presença
Quando o veículo estiver
estacionado, as luzes de presença de
um dos lados podem ser acesas:
1. Desligar a ignição.
2. Deslocar a alavanca do indicador de mudança de direcçãototalmente para cima (luzes de
presença direitas) ou para baixo
(luzes de presença esquerdas).
Confirmado por um sinal sonoro e
pelo indicador de comando do
indicador de mudança de direção
correspondente.
Luzes de marcha-atrás
A luz de marcha-atrás acende-se
quando a ignição está ligada e a
marcha-atrás está engatada.
Coberturas dos faróisembaciadas
O interior do alojamento das luzes
pode embaciar-se por breves
instantes em condições de tempo frio
e húmido, com chuva forte ou depois
da lavagem. O embaciamento
desaparece rapidamente por si só;
para ajudar a desembaciar, ligar os
faróis.

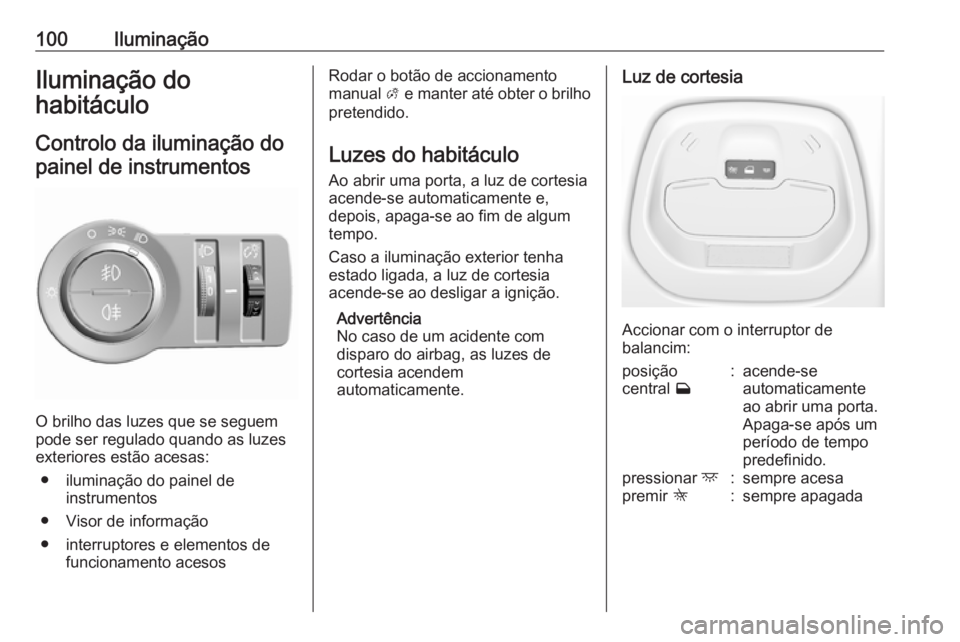

100IluminaçãoIluminação do
habitáculo
Controlo da iluminação do painel de instrumentos
O brilho das luzes que se seguem
pode ser regulado quando as luzes
exteriores estão acesas:
● iluminação do painel de instrumentos
● Visor de informação
● interruptores e elementos de funcionamento acesos
Rodar o botão de accionamentomanual A e manter até obter o brilho
pretendido.
Luzes do habitáculo
Ao abrir uma porta, a luz de cortesia
acende-se automaticamente e,
depois, apaga-se ao fim de algum
tempo.
Caso a iluminação exterior tenha
estado ligada, a luz de cortesia
acende-se ao desligar a ignição.
Advertência
No caso de um acidente com
disparo do airbag, as luzes de
cortesia acendem
automaticamente.Luz de cortesia
Accionar com o interruptor de
balancim:
posição
central w:acende-se
automaticamente
ao abrir uma porta.
Apaga-se após um
período de tempo
predefinido.pressionar d:sempre acesapremir K:sempre apagada

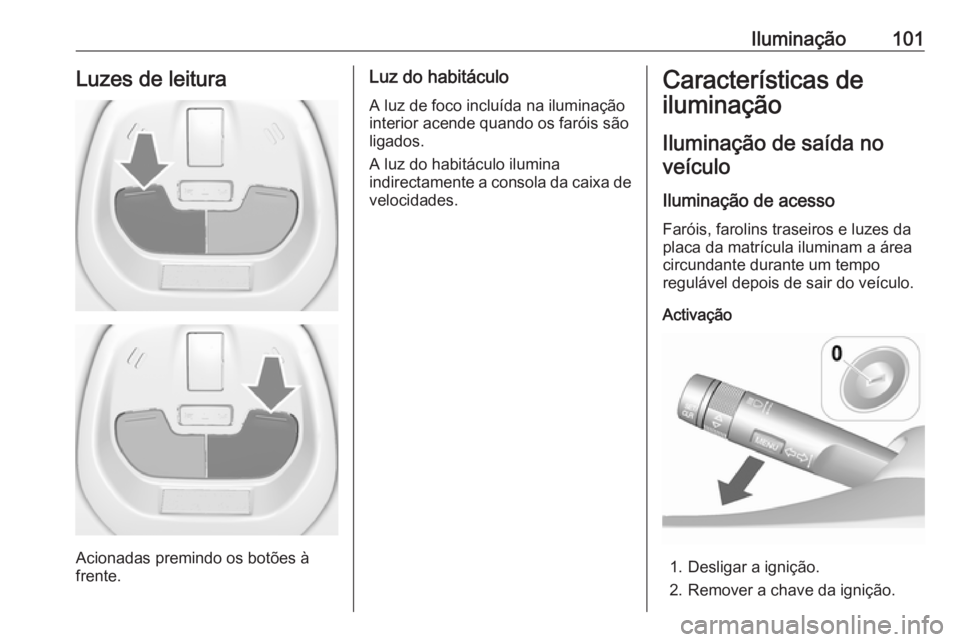

Iluminação101Luzes de leitura
Acionadas premindo os botões à
frente.
Luz do habitáculo
A luz de foco incluída na iluminação
interior acende quando os faróis são
ligados.
A luz do habitáculo ilumina
indirectamente a consola da caixa de
velocidades.Características de
iluminação
Iluminação de saída no
veículo
Iluminação de acesso
Faróis, farolins traseiros e luzes da
placa da matrícula iluminam a área
circundante durante um tempo
regulável depois de sair do veículo.
Activação
1. Desligar a ignição.
2. Remover a chave da ignição.

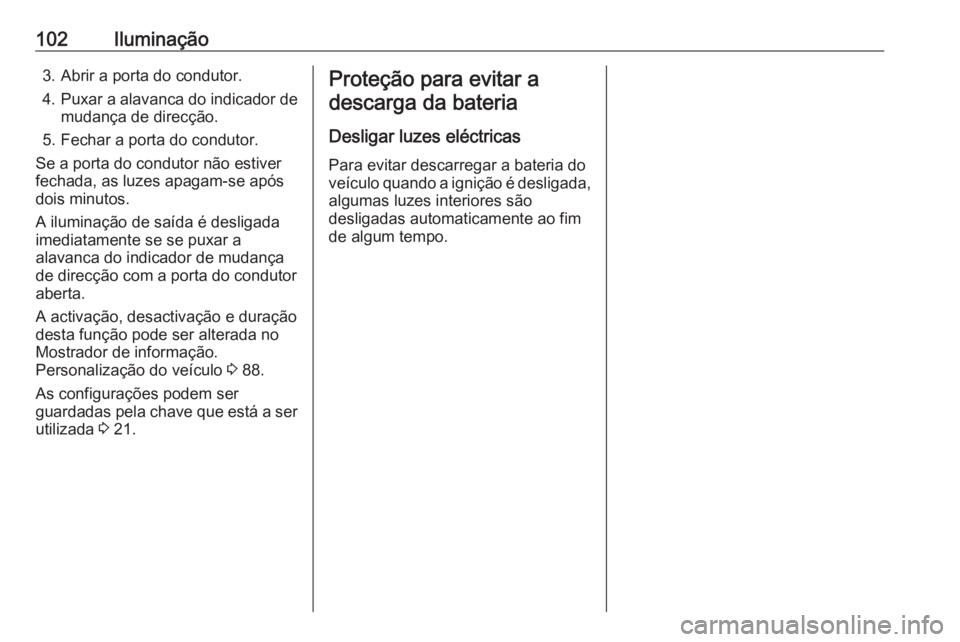

102Iluminação3. Abrir a porta do condutor.
4. Puxar a alavanca do indicador de
mudança de direcção.
5. Fechar a porta do condutor.
Se a porta do condutor não estiver fechada, as luzes apagam-se apósdois minutos.
A iluminação de saída é desligada imediatamente se se puxar a
alavanca do indicador de mudança de direcção com a porta do condutoraberta.
A activação, desactivação e duração
desta função pode ser alterada no
Mostrador de informação.
Personalização do veículo 3 88.
As configurações podem ser
guardadas pela chave que está a ser
utilizada 3 21.Proteção para evitar a
descarga da bateria
Desligar luzes eléctricas
Para evitar descarregar a bateria do
veículo quando a ignição é desligada, algumas luzes interiores são
desligadas automaticamente ao fim de algum tempo.

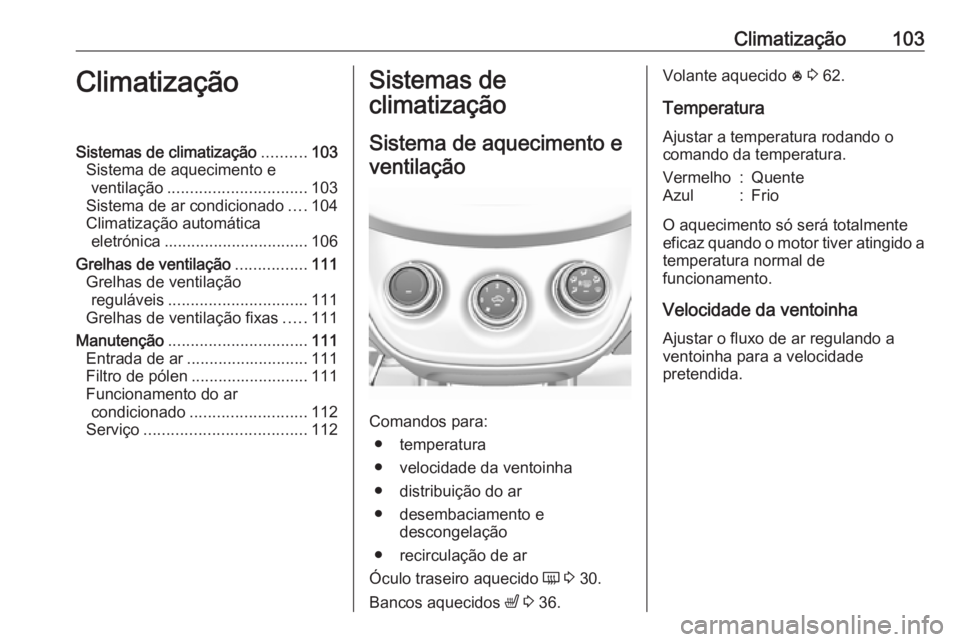

Climatização103ClimatizaçãoSistemas de climatização..........103
Sistema de aquecimento e ventilação ............................... 103
Sistema de ar condicionado ....104
Climatização automática eletrónica ................................ 106
Grelhas de ventilação ................111
Grelhas de ventilação reguláveis ............................... 111
Grelhas de ventilação fixas .....111
Manutenção ............................... 111
Entrada de ar ........................... 111
Filtro de pólen .......................... 111
Funcionamento do ar condicionado .......................... 112
Serviço .................................... 112Sistemas de
climatização
Sistema de aquecimento e
ventilação
Comandos para: ● temperatura
● velocidade da ventoinha
● distribuição do ar
● desembaciamento e descongelação
● recirculação de ar
Óculo traseiro aquecido Ü 3 30.
Bancos aquecidos ß 3 36.
Volante aquecido * 3 62.
Temperatura
Ajustar a temperatura rodando o
comando da temperatura.Vermelho:QuenteAzul:Frio
O aquecimento só será totalmente
eficaz quando o motor tiver atingido a temperatura normal de
funcionamento.
Velocidade da ventoinha Ajustar o fluxo de ar regulando a
ventoinha para a velocidade
pretendida.

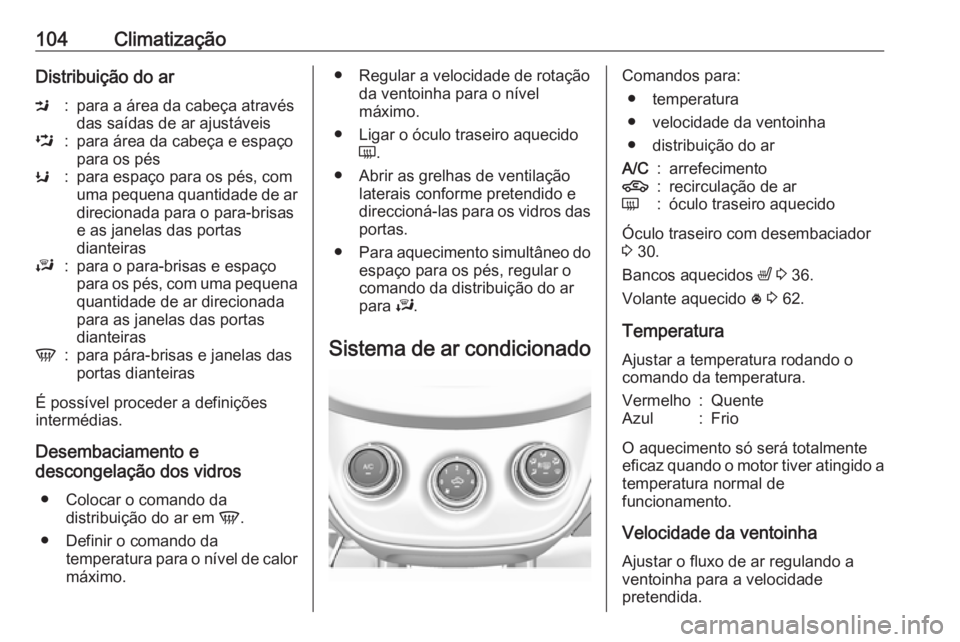

104ClimatizaçãoDistribuição do arM:para a área da cabeça através
das saídas de ar ajustáveisL:para área da cabeça e espaço
para os pésK:para espaço para os pés, com
uma pequena quantidade de ar direcionada para o para-brisas
e as janelas das portas
dianteirasJ:para o para-brisas e espaço
para os pés, com uma pequena
quantidade de ar direcionada
para as janelas das portas
dianteirasV:para pára-brisas e janelas das
portas dianteiras
É possível proceder a definições intermédias.
Desembaciamento e
descongelação dos vidros
● Colocar o comando da distribuição do ar em V.
● Definir o comando da temperatura para o nível de calor
máximo.
● Regular a velocidade de rotação da ventoinha para o nível
máximo.
● Ligar o óculo traseiro aquecido Ü.
● Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.
● Para aquecimento simultâneo do
espaço para os pés, regular o
comando da distribuição do ar
para J.
Sistema de ar condicionadoComandos para: ● temperatura
● velocidade da ventoinha
● distribuição do arA/C:arrefecimento4:recirculação de arÜ:óculo traseiro aquecido
Óculo traseiro com desembaciador
3 30.
Bancos aquecidos ß 3 36.
Volante aquecido * 3 62.
Temperatura
Ajustar a temperatura rodando o
comando da temperatura.
Vermelho:QuenteAzul:Frio
O aquecimento só será totalmente
eficaz quando o motor tiver atingido a temperatura normal de
funcionamento.
Velocidade da ventoinha Ajustar o fluxo de ar regulando a
ventoinha para a velocidade
pretendida.

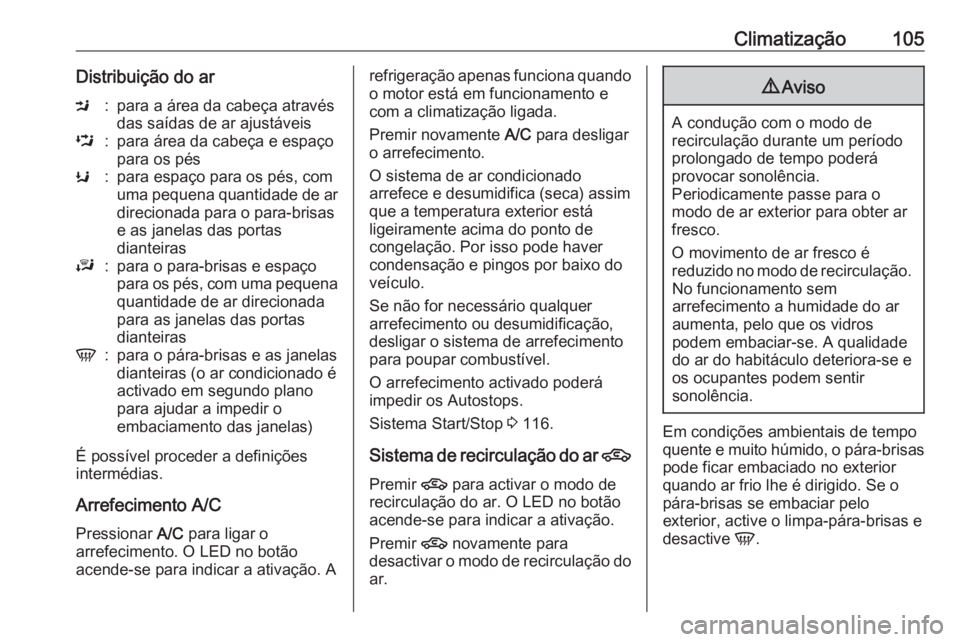

Climatização105Distribuição do arM:para a área da cabeça através
das saídas de ar ajustáveisL:para área da cabeça e espaço
para os pésK:para espaço para os pés, com
uma pequena quantidade de ar
direcionada para o para-brisas
e as janelas das portas
dianteirasJ:para o para-brisas e espaço
para os pés, com uma pequena quantidade de ar direcionada
para as janelas das portas
dianteirasV:para o pára-brisas e as janelas
dianteiras (o ar condicionado é
activado em segundo plano
para ajudar a impedir o
embaciamento das janelas)
É possível proceder a definições
intermédias.
Arrefecimento A/C
Pressionar A/C para ligar o
arrefecimento. O LED no botão
acende-se para indicar a ativação. A
refrigeração apenas funciona quando o motor está em funcionamento e
com a climatização ligada.
Premir novamente A/C para desligar
o arrefecimento.
O sistema de ar condicionado arrefece e desumidifica (seca) assim
que a temperatura exterior está
ligeiramente acima do ponto de
congelação. Por isso pode haver
condensação e pingos por baixo do
veículo.
Se não for necessário qualquer
arrefecimento ou desumidificação,
desligar o sistema de arrefecimento
para poupar combustível.
O arrefecimento activado poderá
impedir os Autostops.
Sistema Start/Stop 3 116.
Sistema de recirculação do ar 4
Premir 4 para activar o modo de
recirculação do ar. O LED no botão
acende-se para indicar a ativação.
Premir 4 novamente para
desactivar o modo de recirculação do
ar.9 Aviso
A condução com o modo de
recirculação durante um período
prolongado de tempo poderá
provocar sonolência.
Periodicamente passe para o
modo de ar exterior para obter ar fresco.
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se. A qualidade do ar do habitáculo deteriora-se e
os ocupantes podem sentir
sonolência.
Em condições ambientais de tempo
quente e muito húmido, o pára-brisas
pode ficar embaciado no exterior
quando ar frio lhe é dirigido. Se o
pára-brisas se embaciar pelo
exterior, active o limpa-pára-brisas e
desactive V.

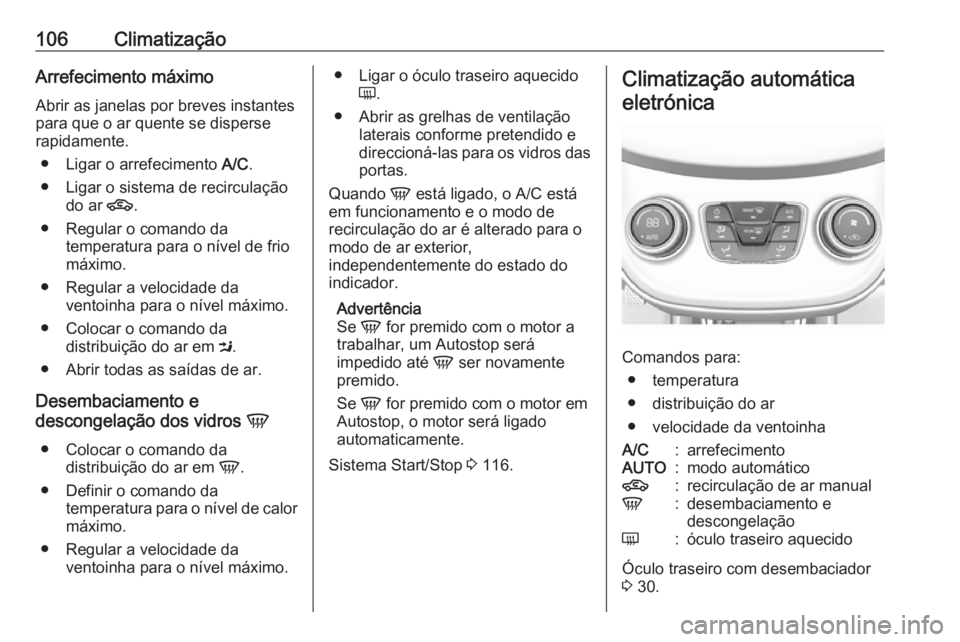

106ClimatizaçãoArrefecimento máximo
Abrir as janelas por breves instantes
para que o ar quente se disperse
rapidamente.
● Ligar o arrefecimento A/C.
● Ligar o sistema de recirculação do ar 4.
● Regular o comando da temperatura para o nível de frio
máximo.
● Regular a velocidade da ventoinha para o nível máximo.
● Colocar o comando da distribuição do ar em M.
● Abrir todas as saídas de ar.
Desembaciamento e
descongelação dos vidros V
● Colocar o comando da distribuição do ar em V.
● Definir o comando da temperatura para o nível de calor
máximo.
● Regular a velocidade da ventoinha para o nível máximo.● Ligar o óculo traseiro aquecido
Ü.
● Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.
Quando V está ligado, o A/C está
em funcionamento e o modo de
recirculação do ar é alterado para o
modo de ar exterior,
independentemente do estado do
indicador.
Advertência
Se V for premido com o motor a
trabalhar, um Autostop será
impedido até V ser novamente
premido.
Se V for premido com o motor em
Autostop, o motor será ligado
automaticamente.
Sistema Start/Stop 3 116.Climatização automática
eletrónica
Comandos para: ● temperatura
● distribuição do ar
● velocidade da ventoinha
A/C:arrefecimentoAUTO:modo automático4:recirculação de ar manualV:desembaciamento e
descongelaçãoÜ:óculo traseiro aquecido
Óculo traseiro com desembaciador
3 30.

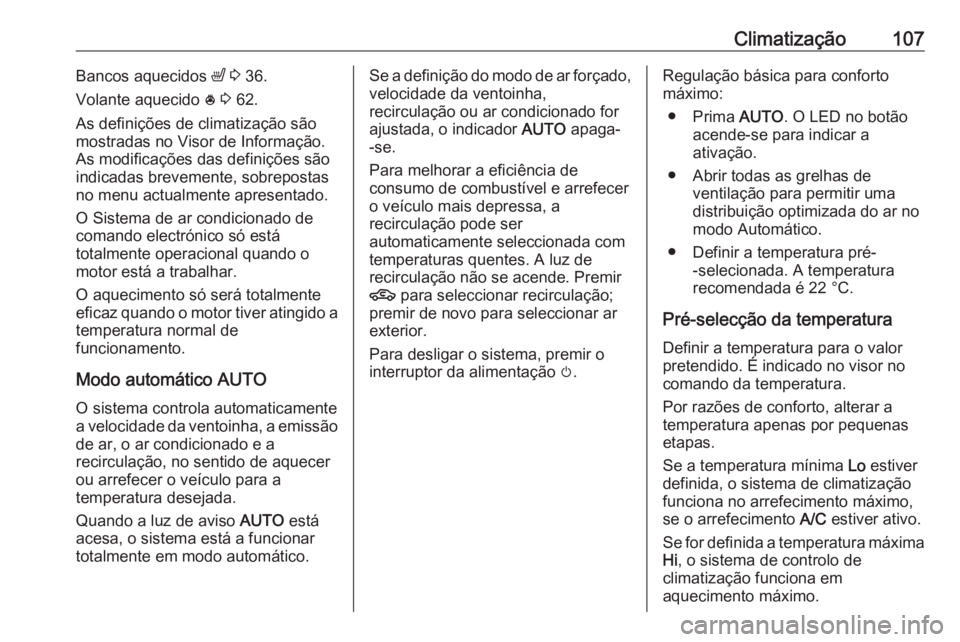

Climatização107Bancos aquecidos ß 3 36.
Volante aquecido * 3 62.
As definições de climatização são
mostradas no Visor de Informação.
As modificações das definições são
indicadas brevemente, sobrepostas
no menu actualmente apresentado.
O Sistema de ar condicionado de
comando electrónico só está
totalmente operacional quando o
motor está a trabalhar.
O aquecimento só será totalmente
eficaz quando o motor tiver atingido a
temperatura normal de
funcionamento.
Modo automático AUTO
O sistema controla automaticamente
a velocidade da ventoinha, a emissão de ar, o ar condicionado e a
recirculação, no sentido de aquecer
ou arrefecer o veículo para a
temperatura desejada.
Quando a luz de aviso AUTO está
acesa, o sistema está a funcionar totalmente em modo automático.Se a definição do modo de ar forçado,
velocidade da ventoinha,
recirculação ou ar condicionado for
ajustada, o indicador AUTO apaga-
-se.
Para melhorar a eficiência de
consumo de combustível e arrefecer
o veículo mais depressa, a
recirculação pode ser
automaticamente seleccionada com temperaturas quentes. A luz de
recirculação não se acende. Premir
4 para seleccionar recirculação;
premir de novo para seleccionar ar
exterior.
Para desligar o sistema, premir o
interruptor da alimentação m.Regulação básica para conforto
máximo:
● Prima AUTO. O LED no botão
acende-se para indicar a
ativação.
● Abrir todas as grelhas de ventilação para permitir uma
distribuição optimizada do ar no modo Automático.
● Definir a temperatura pré- -selecionada. A temperaturarecomendada é 22 °C.
Pré-selecção da temperatura
Definir a temperatura para o valor
pretendido. É indicado no visor no
comando da temperatura.
Por razões de conforto, alterar a
temperatura apenas por pequenas
etapas.
Se a temperatura mínima Lo estiver
definida, o sistema de climatização
funciona no arrefecimento máximo,
se o arrefecimento A/C estiver ativo.
Se for definida a temperatura máxima Hi , o sistema de controlo de
climatização funciona em
aquecimento máximo.

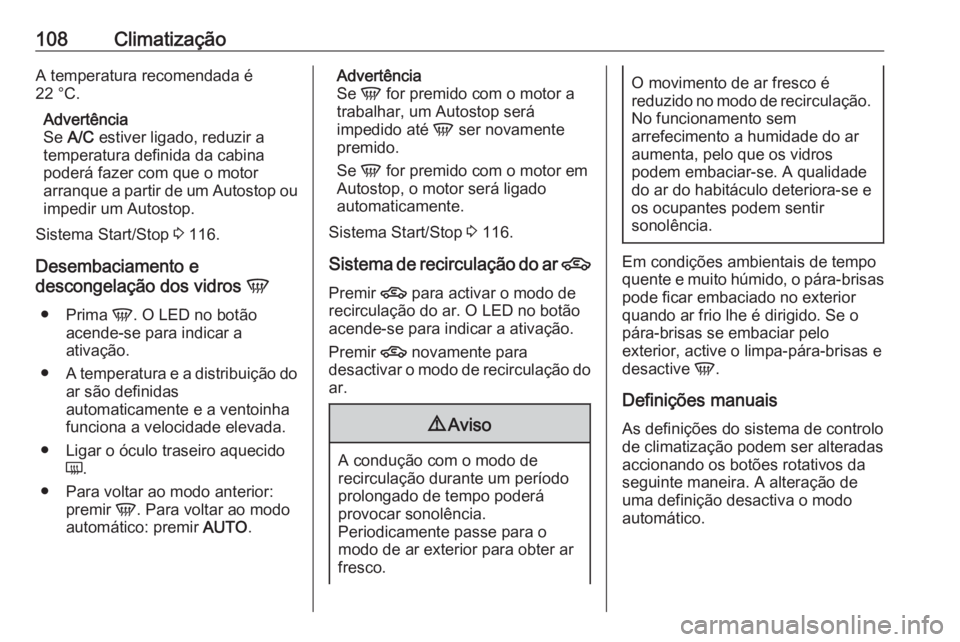

108ClimatizaçãoA temperatura recomendada é
22 °C.
Advertência
Se A/C estiver ligado, reduzir a
temperatura definida da cabina poderá fazer com que o motor
arranque a partir de um Autostop ou impedir um Autostop.
Sistema Start/Stop 3 116.
Desembaciamento e
descongelação dos vidros V
● Prima V. O LED no botão
acende-se para indicar a
ativação.
● A temperatura e a distribuição do
ar são definidas
automaticamente e a ventoinha
funciona a velocidade elevada.
● Ligar o óculo traseiro aquecido Ü.
● Para voltar ao modo anterior: premir V. Para voltar ao modo
automático: premir AUTO.Advertência
Se V for premido com o motor a
trabalhar, um Autostop será
impedido até V ser novamente
premido.
Se V for premido com o motor em
Autostop, o motor será ligado
automaticamente.
Sistema Start/Stop 3 116.
Sistema de recirculação do ar 4
Premir 4 para activar o modo de
recirculação do ar. O LED no botão
acende-se para indicar a ativação.
Premir 4 novamente para
desactivar o modo de recirculação do
ar.9 Aviso
A condução com o modo de
recirculação durante um período
prolongado de tempo poderá
provocar sonolência.
Periodicamente passe para o
modo de ar exterior para obter ar fresco.
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se. A qualidade do ar do habitáculo deteriora-se e
os ocupantes podem sentir
sonolência.
Em condições ambientais de tempo
quente e muito húmido, o pára-brisas
pode ficar embaciado no exterior
quando ar frio lhe é dirigido. Se o
pára-brisas se embaciar pelo
exterior, active o limpa-pára-brisas e
desactive V.
Definições manuais
As definições do sistema de controlo
de climatização podem ser alteradas
accionando os botões rotativos da
seguinte maneira. A alteração de
uma definição desactiva o modo
automático.
