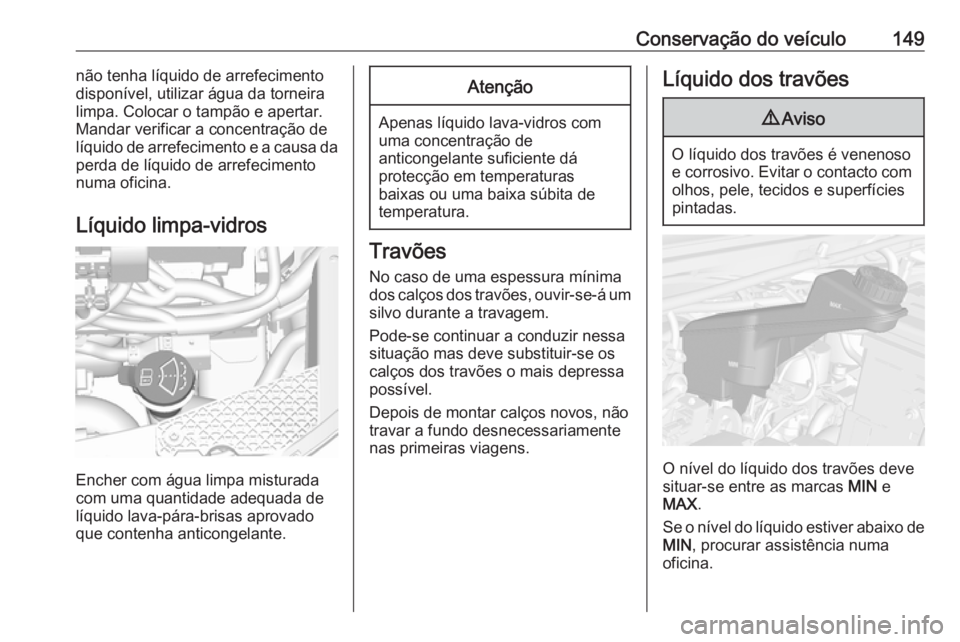

Conservação do veículo149não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar a concentração de líquido de arrefecimento e a causa da perda de líquido de arrefecimento
numa oficina.
Líquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido lava-pára-brisas aprovado
que contenha anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Travões
No caso de uma espessura mínima
dos calços dos travões, ouvir-se-á um
silvo durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do líquido dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar assistência numa
oficina.

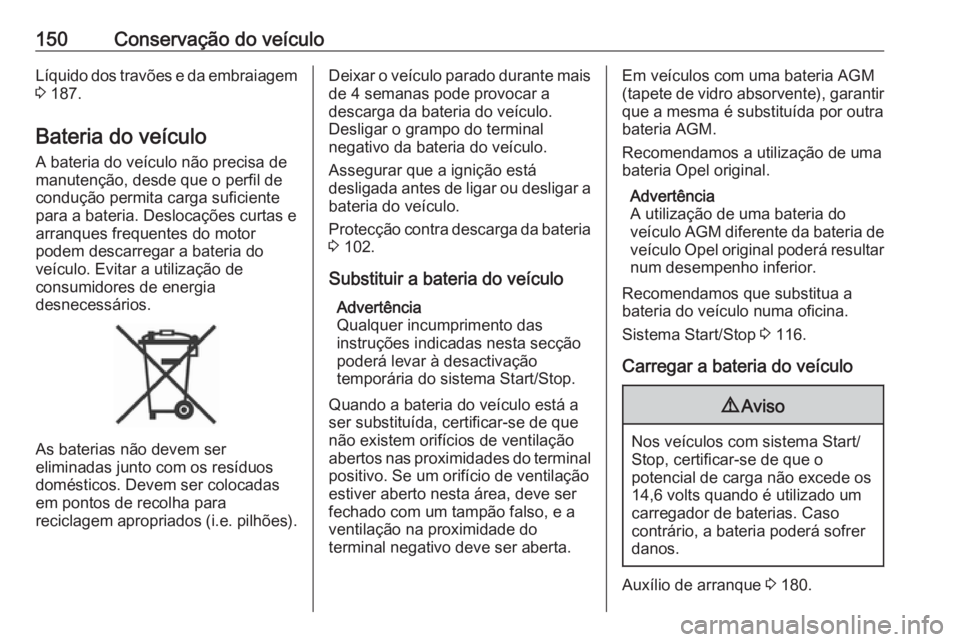

150Conservação do veículoLíquido dos travões e da embraiagem
3 187.
Bateria do veículo
A bateria do veículo não precisa de
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes do motor
podem descarregar a bateria do
veículo. Evitar a utilização de
consumidores de energia
desnecessários.
As baterias não devem ser
eliminadas junto com os resíduos
domésticos. Devem ser colocadas
em pontos de recolha para
reciclagem apropriados (i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria do veículo.
Desligar o grampo do terminal
negativo da bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria 3 102.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção poderá levar à desactivação
temporária do sistema Start/Stop.
Quando a bateria do veículo está a ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.Em veículos com uma bateria AGM
(tapete de vidro absorvente), garantir
que a mesma é substituída por outra
bateria AGM.
Recomendamos a utilização de uma
bateria Opel original.
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar
num desempenho inferior.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 116.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volts quando é utilizado um
carregador de baterias. Caso
contrário, a bateria poderá sofrer
danos.
Auxílio de arranque 3 180.

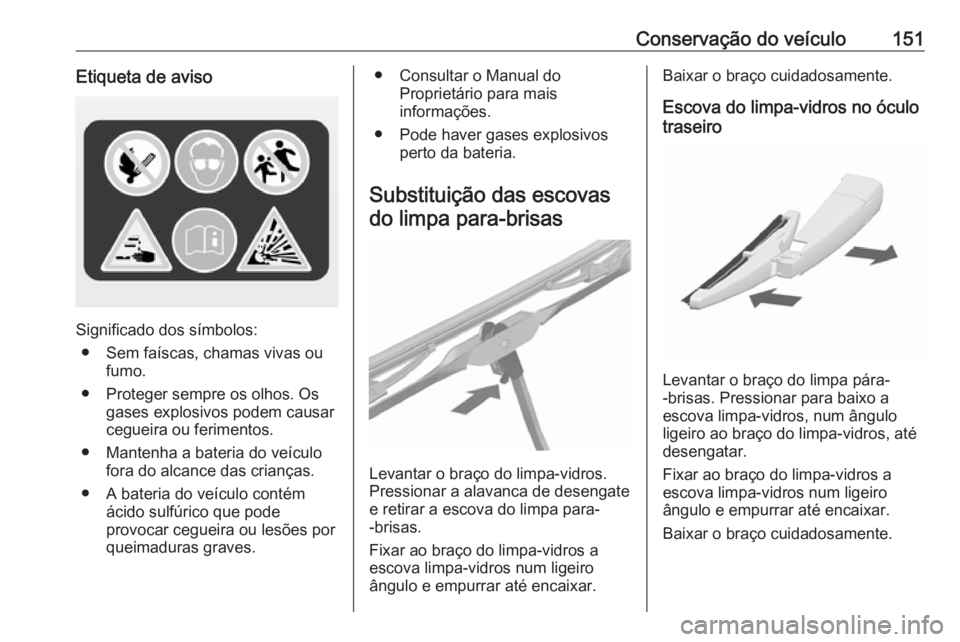

Conservação do veículo151Etiqueta de aviso
Significado dos símbolos:● Sem faíscas, chamas vivas ou fumo.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance das crianças.
● A bateria do veículo contém ácido sulfúrico que pode
provocar cegueira ou lesões por
queimaduras graves.
● Consultar o Manual do Proprietário para mais
informações.
● Pode haver gases explosivos perto da bateria.
Substituição das escovas do limpa para-brisas
Levantar o braço do limpa-vidros.
Pressionar a alavanca de desengate
e retirar a escova do limpa para-
-brisas.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa pára-
-brisas. Pressionar para baixo a
escova limpa-vidros, num ângulo
ligeiro ao braço do limpa-vidros, até
desengatar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.

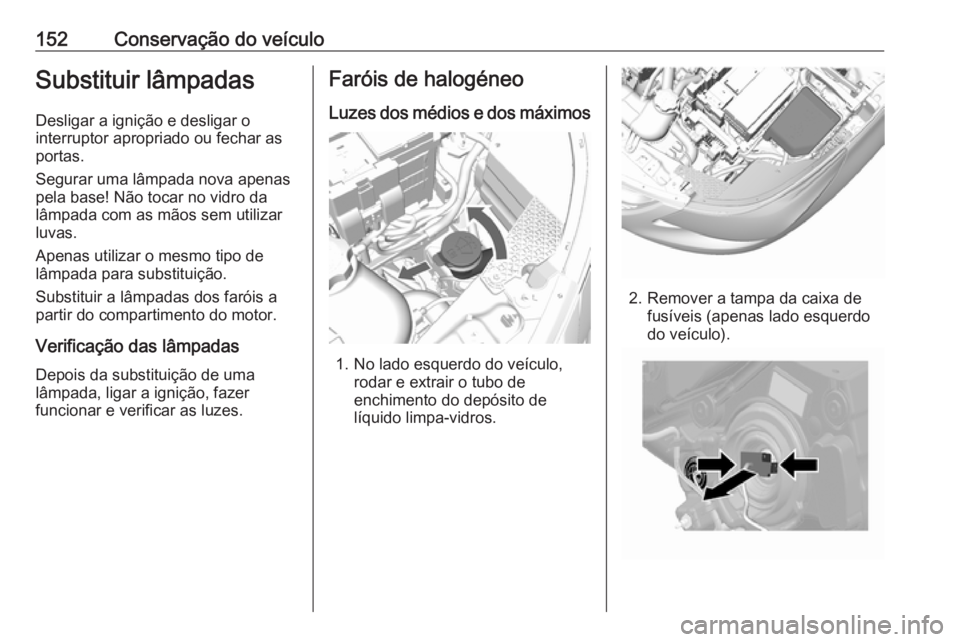

152Conservação do veículoSubstituir lâmpadas
Desligar a ignição e desligar o
interruptor apropriado ou fechar as
portas.
Segurar uma lâmpada nova apenas
pela base! Não tocar no vidro da
lâmpada com as mãos sem utilizar
luvas.
Apenas utilizar o mesmo tipo de
lâmpada para substituição.
Substituir a lâmpadas dos faróis a
partir do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.Faróis de halogéneo
Luzes dos médios e dos máximos
1. No lado esquerdo do veículo, rodar e extrair o tubo de
enchimento do depósito de líquido limpa-vidros.
2. Remover a tampa da caixa de fusíveis (apenas lado esquerdo
do veículo).

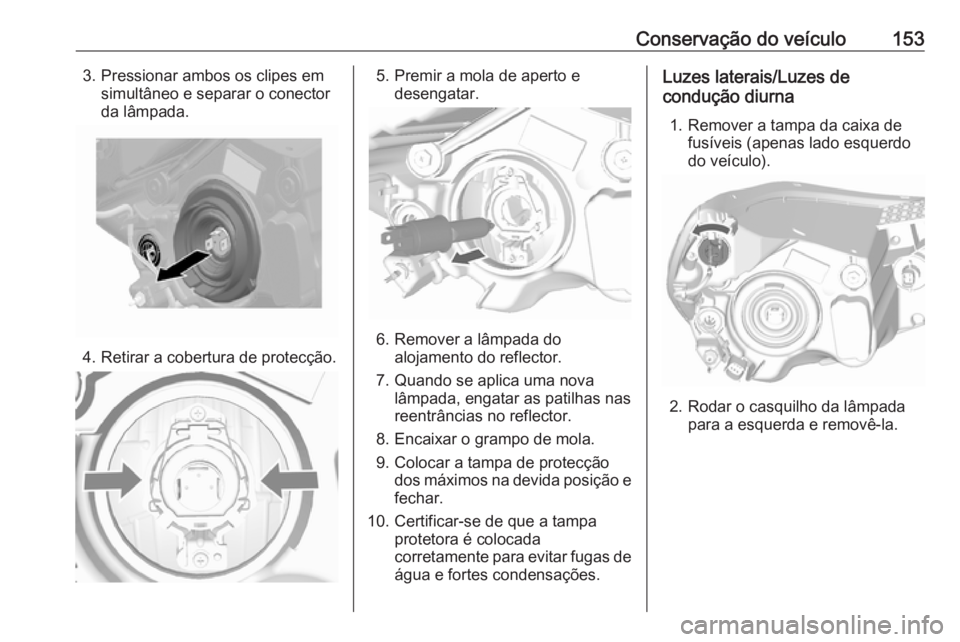

Conservação do veículo1533. Pressionar ambos os clipes emsimultâneo e separar o conector
da lâmpada.
4. Retirar a cobertura de protecção.
5. Premir a mola de aperto e desengatar.
6. Remover a lâmpada do alojamento do reflector.
7. Quando se aplica uma nova lâmpada, engatar as patilhas nas
reentrâncias no reflector.
8. Encaixar o grampo de mola.
9. Colocar a tampa de protecção dos máximos na devida posição efechar.
10. Certificar-se de que a tampa protetora é colocada
corretamente para evitar fugas de
água e fortes condensações.
Luzes laterais/Luzes de
condução diurna
1. Remover a tampa da caixa de fusíveis (apenas lado esquerdo
do veículo).
2. Rodar o casquilho da lâmpada para a esquerda e removê-la.

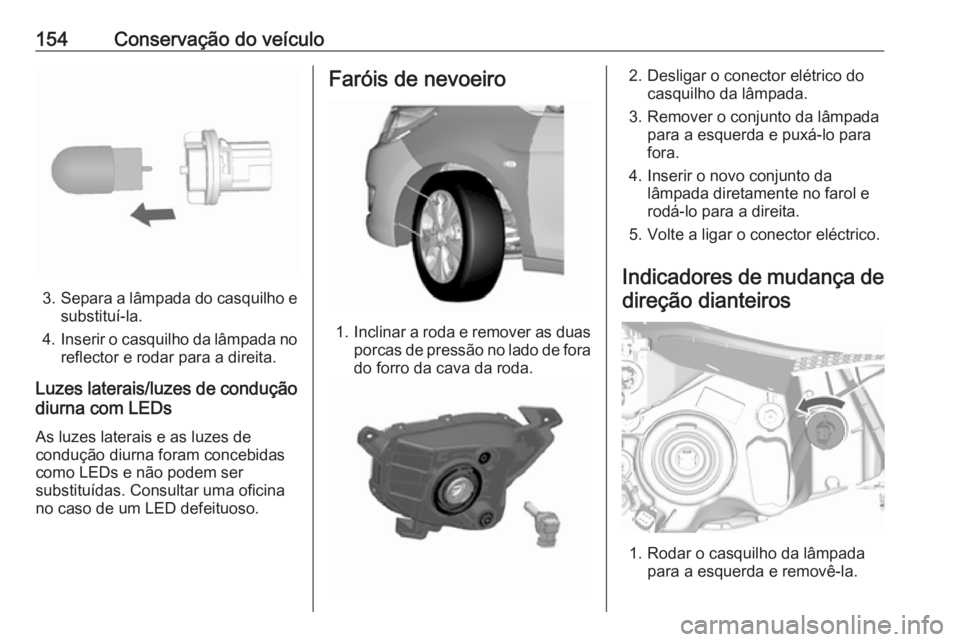

154Conservação do veículo
3.Separa a lâmpada do casquilho e
substituí-la.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Luzes laterais/luzes de condução
diurna com LEDs
As luzes laterais e as luzes de
condução diurna foram concebidas
como LEDs e não podem ser
substituídas. Consultar uma oficina
no caso de um LED defeituoso.
Faróis de nevoeiro
1. Inclinar a roda e remover as duas
porcas de pressão no lado de fora do forro da cava da roda.
2. Desligar o conector elétrico do casquilho da lâmpada.
3. Remover o conjunto da lâmpada para a esquerda e puxá-lo para
fora.
4. Inserir o novo conjunto da lâmpada diretamente no farol e
rodá-lo para a direita.
5. Volte a ligar o conector eléctrico.
Indicadores de mudança de
direção dianteiros
1. Rodar o casquilho da lâmpada para a esquerda e removê-la.

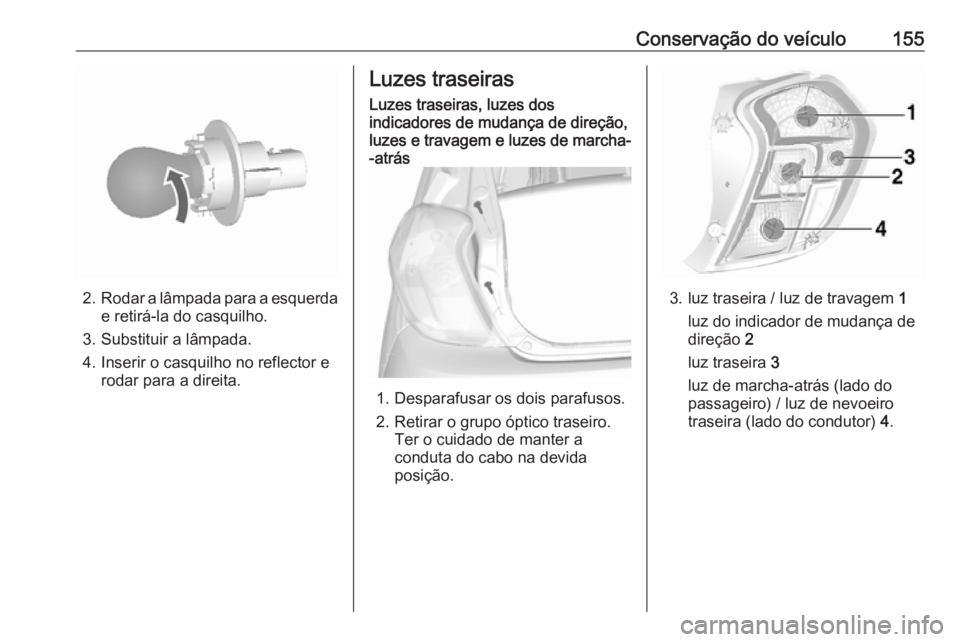

Conservação do veículo155
2.Rodar a lâmpada para a esquerda
e retirá-la do casquilho.
3. Substituir a lâmpada.
4. Inserir o casquilho no reflector e rodar para a direita.
Luzes traseirasLuzes traseiras, luzes dos
indicadores de mudança de direção,
luzes e travagem e luzes de marcha-
-atrás
1. Desparafusar os dois parafusos.
2. Retirar o grupo óptico traseiro. Ter o cuidado de manter aconduta do cabo na devida
posição.
3. luz traseira / luz de travagem 1
luz do indicador de mudança de
direção 2
luz traseira 3
luz de marcha-atrás (lado do
passageiro) / luz de nevoeiro
traseira (lado do condutor) 4.

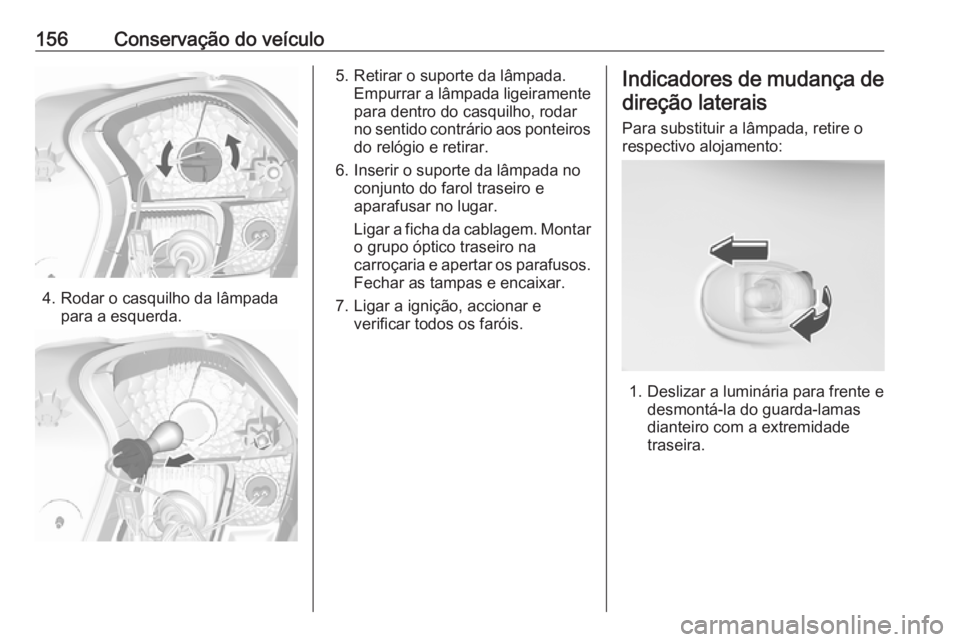

156Conservação do veículo
4. Rodar o casquilho da lâmpadapara a esquerda.
5. Retirar o suporte da lâmpada.Empurrar a lâmpada ligeiramente
para dentro do casquilho, rodar
no sentido contrário aos ponteiros do relógio e retirar.
6. Inserir o suporte da lâmpada no conjunto do farol traseiro e
aparafusar no lugar.
Ligar a ficha da cablagem. Montar
o grupo óptico traseiro na
carroçaria e apertar os parafusos. Fechar as tampas e encaixar.
7. Ligar a ignição, accionar e verificar todos os faróis.Indicadores de mudança de
direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a luminária para frente e desmontá-la do guarda-lamas
dianteiro com a extremidade
traseira.

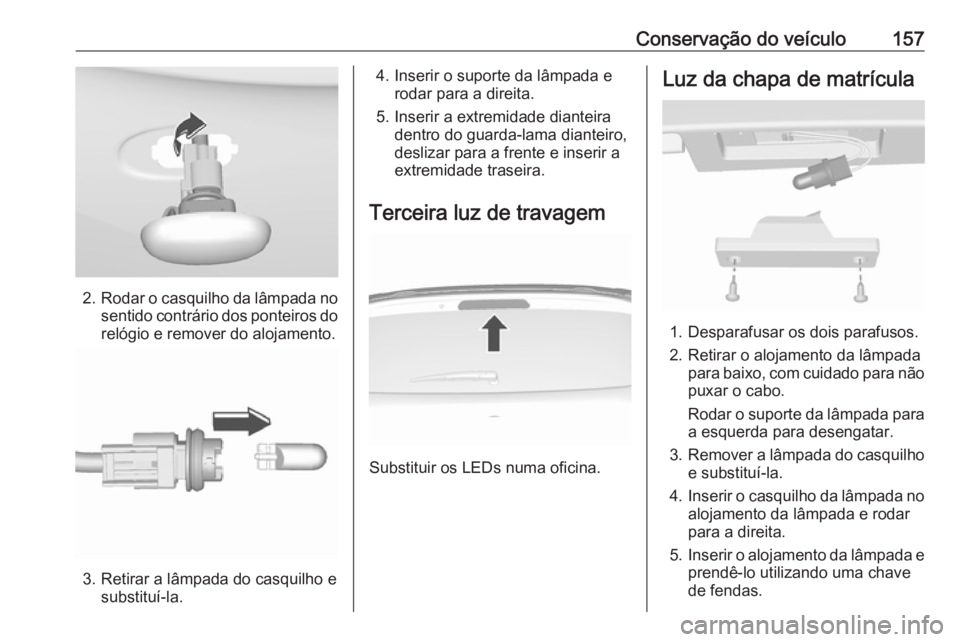

Conservação do veículo157
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade dianteira dentro do guarda-lama dianteiro,
deslizar para a frente e inserir a
extremidade traseira.
Terceira luz de travagem
Substituir os LEDs numa oficina.
Luz da chapa de matrícula
1. Desparafusar os dois parafusos.
2. Retirar o alojamento da lâmpada para baixo, com cuidado para nãopuxar o cabo.
Rodar o suporte da lâmpada para a esquerda para desengatar.
3. Remover a lâmpada do casquilho
e substituí-la.
4. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar
para a direita.
5. Inserir o alojamento da lâmpada e
prendê-lo utilizando uma chave
de fendas.

158Conservação do veículoLuzes do habitáculo
Luz de cortesia, luzes de leitura 1. Para remover, segurar no lado oposto do interruptor da luz
utilizando uma chave de
parafusos plana. (Ter cuidado
para não fazer riscos.)
2. Retirar a lâmpada.
3. Substituir a lâmpada.
4. Instalar novamente o conjunto da lâmpada.
Luz da bagageira
1. Retirar a lâmpada para fora com uma chave de parafusos.
2. Retirar a lâmpada.
3. Inserir a lâmpada nova.
4. Colocar a lâmpada.
Iluminação do painel de instrumentos
As lâmpadas devem ser substituídas
numa oficina.
Instalação elétrica
Fusíveis
Os dados do fusível de substituição devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● Na frente esquerda do compartimento do motor.
● No lado do condutor atrás de uma cobertura, no painel de
instrumentos.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
