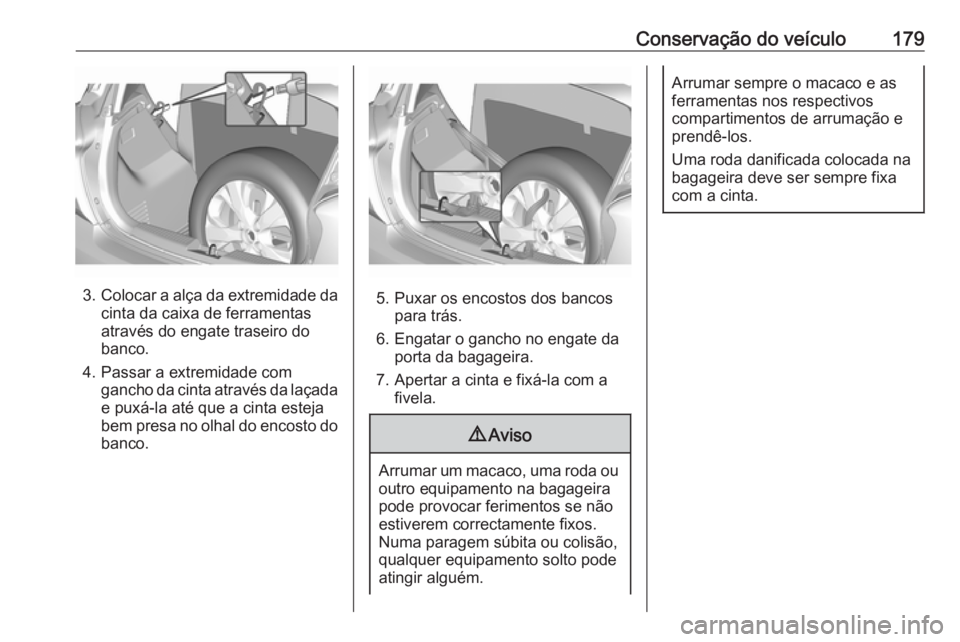

Conservação do veículo179
3.Colocar a alça da extremidade da
cinta da caixa de ferramentas
através do engate traseiro do
banco.
4. Passar a extremidade com gancho da cinta através da laçadae puxá-la até que a cinta esteja
bem presa no olhal do encosto do
banco.5. Puxar os encostos dos bancos para trás.
6. Engatar o gancho no engate da porta da bagageira.
7. Apertar a cinta e fixá-la com a fivela.
9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.

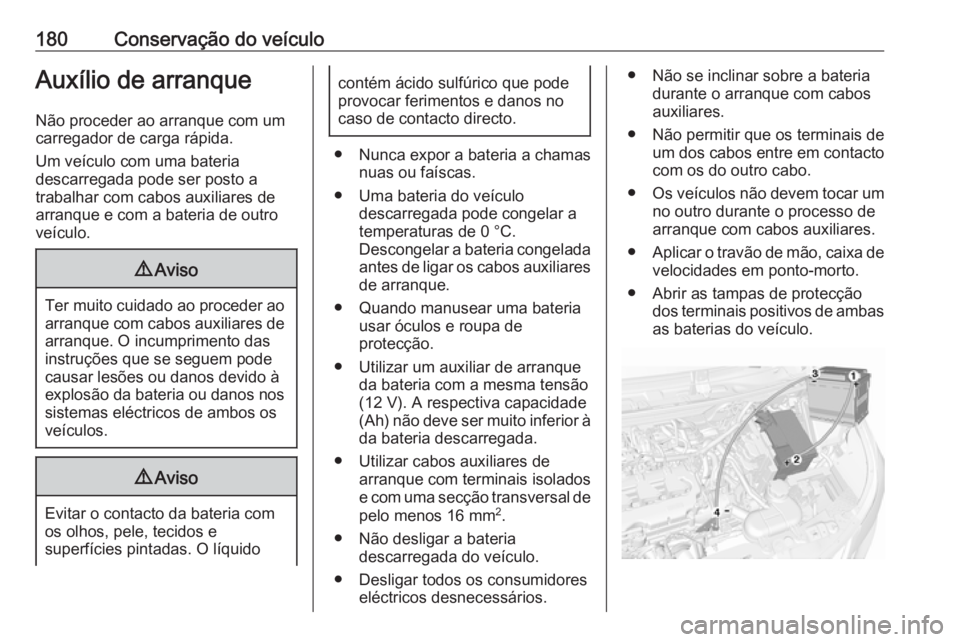

180Conservação do veículoAuxílio de arranque
Não proceder ao arranque com um
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada
antes de ligar os cabos auxiliares de arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A respectiva capacidade
(Ah) não deve ser muito inferior à da bateria descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e com uma secção transversal de
pelo menos 16 mm 2
.
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidores eléctricos desnecessários.
● Não se inclinar sobre a bateria durante o arranque com cabos
auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, caixa de
velocidades em ponto-morto.
● Abrir as tampas de protecção dos terminais positivos de ambas
as baterias do veículo.

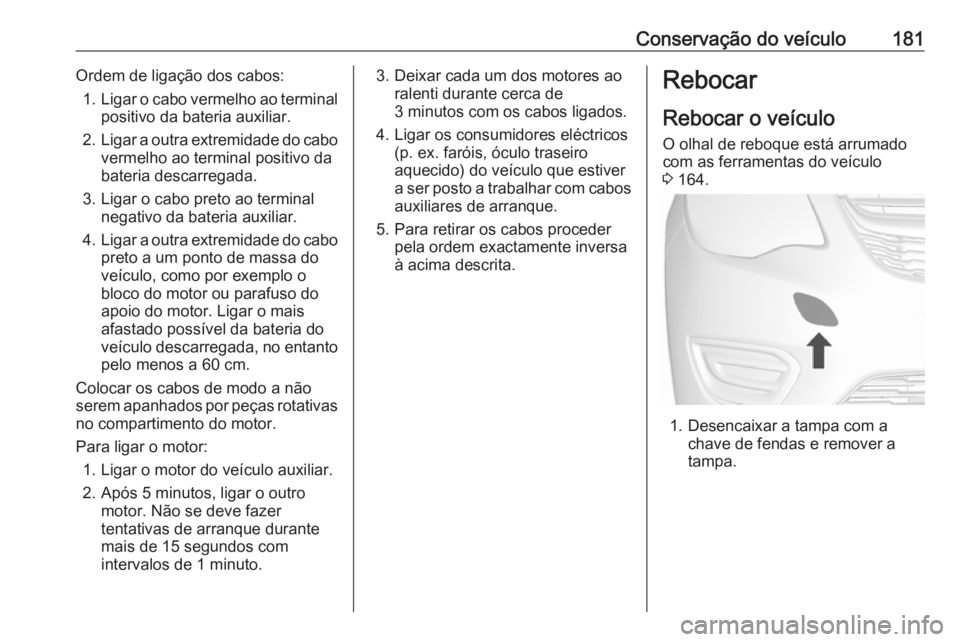

Conservação do veículo181Ordem de ligação dos cabos:1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo da
bateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto a um ponto de massa do
veículo, como por exemplo o
bloco do motor ou parafuso do
apoio do motor. Ligar o mais
afastado possível da bateria do
veículo descarregada, no entanto pelo menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para ligar o motor: 1. Ligar o motor do veículo auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazertentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro
aquecido) do veículo que estiver
a ser posto a trabalhar com cabos
auxiliares de arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
O olhal de reboque está arrumado
com as ferramentas do veículo
3 164.
1. Desencaixar a tampa com a
chave de fendas e remover a
tampa.

182Conservação do veículo
2. Enroscar o olhal de reboque omais possível e até parar na
horizontal.
3. Prender um cabo de reboque - ou,
ainda melhor, uma barra de
reboque - ao olhal de reboque.
Geral
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e limpa-pára-brisas.
Caixa de velocidades em ponto
morto.Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas.
O veículo deve ser rebocado virado
para a frente, nunca a mais de 88 km/ h. Em todas as outras situações e se
a caixa de velocidades apresentar
uma avaria, o eixo dianteiro deve ser
elevado do solo.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa e encaixar no para-
-choques.
Conservação do
veículo
Conservação da carroçaria Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa
oficina.
Lavagem
A pintura do veículo é exposta a
influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.

Conservação do veículo183Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm
constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
das mesmas. Os limpa pára-brisas e
o limpa-vidros do óculo traseiro
devem ser desligados. Remover a
antena e os acessórios exteriores,
como por exemplos barras de
tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim
de evitar danos.Atenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Fazer com que as dobradiças de
todas as portas sejam lubrificadas
numa oficina.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores
As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerar as peças pintadas do veículo
regularmente (o mais tardar quando
a água já não formar gotas). Caso
contrário, a pintura irá secar
completamente.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
As peças da carroçaria em plástico
não pintadas não devem ser tratadas com cera ou agentes de polimento.

184Conservação do veículoVidros e escovas do
limpa pára-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar
o vidro.
Limpar escovas de limpa-vidros com
um pano macio e líquido limpa-
-vidros.Tecto de abrir
Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (p. ex. diluente,
soluções com acetona, etc.),
soluções ácidas ou muito alcalinas ou
panos abrasivos. Não aplique cera ou agentes de polimento no tecto de
abrir.
Jantes e pneus
Não utilizar dispositivos de limpeza a jacto a alta pressão.
Limpar as jantes com um produto de limpeza de jantes de pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.
Danos na pintura Rectificar pequenos danos na pintura
com uma caneta de retoque antes
que apareça ferrugem. Áreas de
maiores danos ou com ferrugem
devem ser reparadas por uma
oficina.Substrutura
Algumas áreas da substrutura doveículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera
se necessário.
Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de cera de protecção.
Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.

Conservação do veículo185Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Conservação do habitáculo
Interior e assentos
Limpar o interior do veículo, incluindo painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.
Limpar os estofos de pele com água
limpa e um pano macio. No caso de
forte sujidade, utilizar um produto de
limpeza de peles.
O conjunto de instrumentos e os
visores devem ser limpos apenas
com um pano macio humedecido. É
necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Limpar os cintos de segurança com
água tépida ou produto de limpeza de
interiores.Atenção
Feche as fitas Velcro uma vez que se estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.
Peças de plástico e de borracha
As peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza a jacto a alta
pressão.

186Serviço e manutençãoServiço e
manutençãoInformações gerais ....................186
Informação sobre a assistência .............................. 186
Líquidos, lubrificantes e peças
recomendados ........................... 187
Líquidos e lubrificantes recomendados ....................... 187Informações gerais
Informação sobre aassistência
Para assegurar uma utilização
económica e segura do veículo e
manter o valor do mesmo, é vital que
todos os trabalhos de manutenção
sejam efectuados quando
especificado.
A calendarização de serviço
pormenorizada e actualizada para o
seu veículo está disponível na
oficina.
Mostrador de serviço 3 69.
Intervalos de serviço europeu
A manutenção do seu veículo é
necessária a cada 30 000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Um intervalo de serviço mais curto
pode ser válido para um
comportamento de condução
intenso, p. ex. no caso de táxis e
veículos da polícia.Os intervalos entre revisões na
Europa são válidos para os seguintes
países:
Alemanha, Andorra, Áustria, Bélgica, Bósnia-Herzegovina, Bulgária,
Croácia, Chipre, Dinamarca,
Eslováquia, Eslovénia, Espanha,
Estónia, Finlândia, França, Grécia,
Gronelândia, Hungria, Islândia,
Irlanda, Itália, Letónia, Listenstaine,
Lituânia, Luxemburgo, Macedónia,
Malta, Mónaco, Montenegro,
Noruega, Países Baixos, Polónia,
Portugal, República Checa,
Roménia, São Marino, Sérvia,
Suécia, Suíça, Reino Unido.
Mostrador de serviço 3 69.
Serviço fora da Europa A manutenção do seu veículo é
necessária a cada 15 000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Os intervalos de serviço internacional
são válidos para os países não
indicados no programa de serviço
Europeu.

Serviço e manutenção187Mostrador de serviço 3 69.
Confirmações
A confirmação da revisão é registada no Manual de Assistência e Garantia. A data e a quilometragem são
preenchidas com o carimbo e a
assinatura da oficina de assistência.
Assegurar que o Manual de
Assistência e Garantia está
correctamente preenchido, já que
uma prova contínua de revisões é
essencial em caso de reclamações
ao abrigo da garantia ou no âmbito de
"Goodwill" e constitui ainda uma
vantagem quando chegar a altura de vender o veículo.
Intervalo entre revisões com
duração da vida útil restante do
óleo de motor
Os intervalos entre revisões baseia-
-se em vários parâmetros
dependendo da utilização.
O visor de serviço informa quando
fazer a mudança do óleo do motor.
Mostrador de serviço 3 69.Líquidos, lubrificantes e
peças recomendados
Líquidos e lubrificantes recomendados
Utilizar apenas produtos que
cumprem as especificações
recomendadas.9 Aviso
Os materiais de funcionamento
são perigosos e podem ser
venenosos. Manusear com
cuidado. Prestar atenção à
informação presente nos
recipientes.
Óleo de motor
O óleo de motor é identificado pela
qualidade e viscosidade. A qualidade
é mais importante que a viscosidade quando se selecciona o óleo de motor
a utilizar. A qualidade do óleo garante
por exemplo a limpeza do motor,
protecção antidesgaste e controlo do envelhecimento do óleo, enquanto
que a graduação da viscosidade dá
informação da espessura do óleo
numa variedade de temperaturas.
Dexos é a qualidade de óleo de motor
mais recente que proporciona uma
protecção óptima para motores a gasolina. Caso não esteja disponível, terão de ser utilizados óleos de motorde qualidades que façam parte da
lista. As recomendações para
motores a gasolina também são
válidas para motores alimentados a
gás natural comprimido (GNC), gás
de petróleo liquefeito (GPL) e etanol
(E85).
Seleccionar o óleo de motor
adequado com base na qualidade e
na temperatura ambiente mínima
3 191.
Atestar com óleo de motor
Óleos de motor de fabricantes e
marcas diferentes poderão ser
misturados desde que cumpram os
critérios do óleo de motor qualidade e
viscosidade.
A utilização de óleo de motor com
qualidade ACEA A1/B1 ou apenas
A5/B5 apenas, é proibida uma vez

188Serviço e manutençãoque pode provocar danos no motor alonga prazo em determinadas
condições de funcionamento.
Seleccionar o óleo de motor
adequado com base na qualidade e
na temperatura ambiente mínima
3 191.
Aditivos do óleo de motor adicionais
A utilização de aditivos do óleo de
motor adicionais poderá causar
danos e invalidar a garantia.
Graduações de viscosidade do óleo
de motor
A graduação de viscosidade SAE dá
informação sobre a viscosidade do
óleo.
O óleo multigraduado é indicado por
dois números, como p. ex.
SAE 5W-30. O primeiro número,
seguido por um W, indica a
viscosidade a baixas temperaturas e
o segundo número indica a
viscosidade a altas temperaturas.
Seleccionar o nível de viscosidade
adequado dependendo da
temperatura ambiente mínima
3 191.Todas as graduações de viscosidade
recomendadas são próprias para
temperaturas ambiente altas.
Líquido de arrefecimento e anti-
-congelante
Utilizar apenas líquido anticongelante
de arrefecimento de longa duração sem silicatos (LLC) aprovado para o
veículo. Consultar uma oficina.
O sistema é atestado de fábrica com
líquido de arrefecimento concebido
para uma protecção excelente contra
corrosão e gelo até aprox. -36 ºC. Em
países nórdicos, com clima muito frio,
o líquido de arrefecimento atestado
de fábrica protege de congelamento
até aproximadamente -50 ºC. Esta
concentração deverá ser mantida ao
longo de todo o ano. A utilização de
aditivos do líquido de arrefecimento
adicionais concebidos para dar uma
protecção adicional contra a corrosão ou vedar pequenas fugas podem
causar problemas de funcionamento.
A responsabilidade pelas
consequências resultantes dautilização de aditivos de líquido de arrefecimento adicionais será
rejeitada.
Líquido dos travões e da
embraiagem
Com o tempo, o líquido dos travões
absorve a humidade o que reduzirá a
eficiência de travagem. Por isso, o
líquido dos travões deveria ser
substituído nos intervalos
especificados.
