OPEL KARL 2016.5 Manuel d'utilisation (in French)

Soins du véhicule159N°Circuit électrique46ABS47Ventilateur de refroidissement,
haut48Essuie-glace avant49Module de commande de carros‐
serie/Prolongation de l'alimenta‐ tion
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière
un cache du tableau de bord, côté conducteur.
Pour ouvrir le compartiment, compri‐
mer les ergots de verrouillage, rabat‐
tre le cache et l'enlever.

160Soins du véhiculeN°Circuit électrique1Onstar2Système de climatisation3Tableau de bord4Module de commande de trans‐
mission5Infodivertissement6Module de commande de carros‐ serie7Aide au stationnement arrière8Raccordement de liaison de
données9Verrouillage électrique de la
colonne de direction10Module de détection et de diag‐
nostic11Transformateur CC12–13Système de péage électronique14Module de puissance linéaireN°Circuit électrique15Verrouillage central/Système
d'allumage16Système d'allumage17alerte de collision avant18Tableau de bord19Indication d'alerte de collision
avant20Réglage de la portée des phares21Lève-vitres électriques, avant22Lève-vitres électriques, arrière23–24Module de boîte manuelle auto‐
matisée25Prise de courant auxiliaire26Toit ouvrant27–28Module de commande de carros‐ serie 8N°Circuit électrique29Module de commande de carros‐serie 730Module de commande de carros‐ serie 631Module de commande de carros‐
serie 532Module de commande de carros‐ serie 433Module de commande de carros‐serie 334Module de commande de carros‐ serie 235Module de commande de carros‐serie 1
–36Système d'allumage37Commande au volant à DEL38–39Logistique/Transformateur CC40Lève-vitre électrique, conducteur

Soins du véhicule161N°Circuit électrique41Soufflerie42Chauffage de siège, avant43Module de climatisation44Volant chauffé45Module de commande de carros‐
serie 2Outillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
Les outils du véhicule se trouvent
dans le compartiment sous le couver‐ cle de plancher dans le coffre, avec le
kit de réparation des pneus.
Véhicules avec roue de secours
L'équipement de levage et l'outillage
du véhicule se trouvent dans le coffre.

162Soins du véhiculeJantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient donc
être montés sur toutes les roues.Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus par exemple 195/55 R 16 95 H195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en pou‐
ces91:indice de capacité de charge
par exemple : 91 correspond à 615 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être at‐
teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile
de 125 kg. Des équipements option‐
nels peuvent réduire la vitesse maxi‐
male du véhicule.
Performances 3 192.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent êtremontés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage.
Ne pas oublier la roue de secours.
Cela vaut également pour les véhicu‐
les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.

Soins du véhicule163

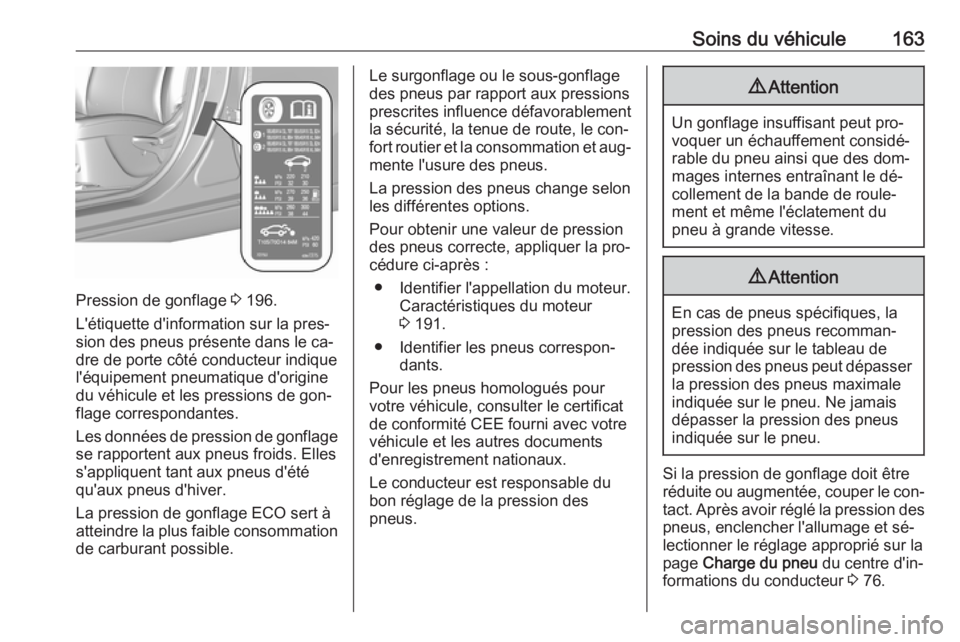

Pression de gonflage 3 196.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte côté conducteur indique
l'équipement pneumatique d'origine du véhicule et les pressions de gon‐
flage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options.
Pour obtenir une valeur de pression
des pneus correcte, appliquer la pro‐
cédure ci-après :
● Identifier l'appellation du moteur. Caractéristiques du moteur
3 191.
● Identifier les pneus correspon‐ dants.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact. Après avoir réglé la pression des
pneus, enclencher l'allumage et sé‐
lectionner le réglage approprié sur la
page Charge du pneu du centre d'in‐
formations du conducteur 3 76.

164Soins du véhiculeImportance de la températureLa pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les va‐
leurs de pression des pneus données sur l'étiquette d'informations et dans
le tableau de pression des pneus sont
valables pour les pneus à froid, c'est-
à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la vé‐ rification de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi in‐
diquera une valeur réduite, ce qui ne
doit pas nécessairement être inter‐
prété comme le signe d'une fuite d'air.Système de surveillance de
la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné à l'aide d'une pression sur les boutons de la
manette des clignotants.
Appuyer sur MENU pour choisir le
Menu informations véhicule X .

Soins du véhicule165

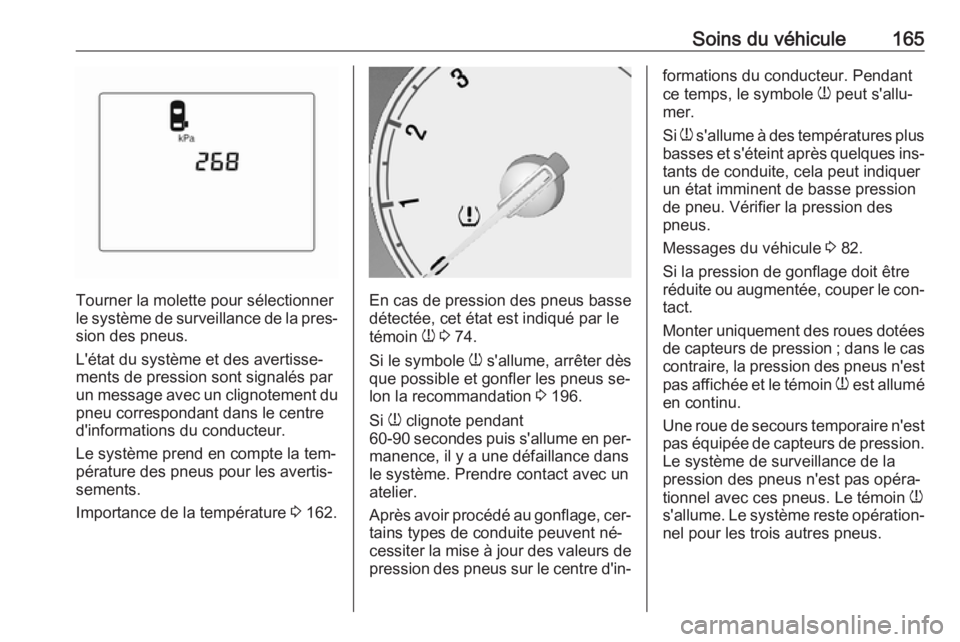

Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
Le système prend en compte la tem‐
pérature des pneus pour les avertis‐
sements.
Importance de la température 3 162.En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 74.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐ lon la recommandation 3 196.
Si w clignote pendant
60-90 secondes puis s'allume en per‐
manence, il y a une défaillance dans
le système. Prendre contact avec un
atelier.
Après avoir procédé au gonflage, cer‐ tains types de conduite peuvent né‐
cessiter la mise à jour des valeurs de
pression des pneus sur le centre d'in‐
formations du conducteur. Pendant
ce temps, le symbole w peut s'allu‐
mer.
Si w s'allume à des températures plus
basses et s'éteint après quelques ins‐
tants de conduite, cela peut indiquer
un état imminent de basse pression
de pneu. Vérifier la pression des
pneus.
Messages du véhicule 3 82.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐ tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours temporaire n'est pas équipée de capteurs de pression.
Le système de surveillance de la
pression des pneus n'est pas opéra‐
tionnel avec ces pneus. Le témoin w
s'allume. Le système reste opération‐ nel pour les trois autres pneus.

166Soins du véhiculeL'utilisation de kits de réparation de
pneu du type liquide disponibles dans le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐
vent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes identiques peuvent perturber le sys‐
tème de surveillance de la pression
des pneus.
À chaque remplacement des pneus, les capteurs du système de surveil‐
lance de la pression des pneus doi‐
vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser,
remplacer l'obus de valve et le joint d'étanchéité. Pour le capteur à cli‐pser, remplacer l'intégralité du corps
de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐ tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 196, puis sélectionner

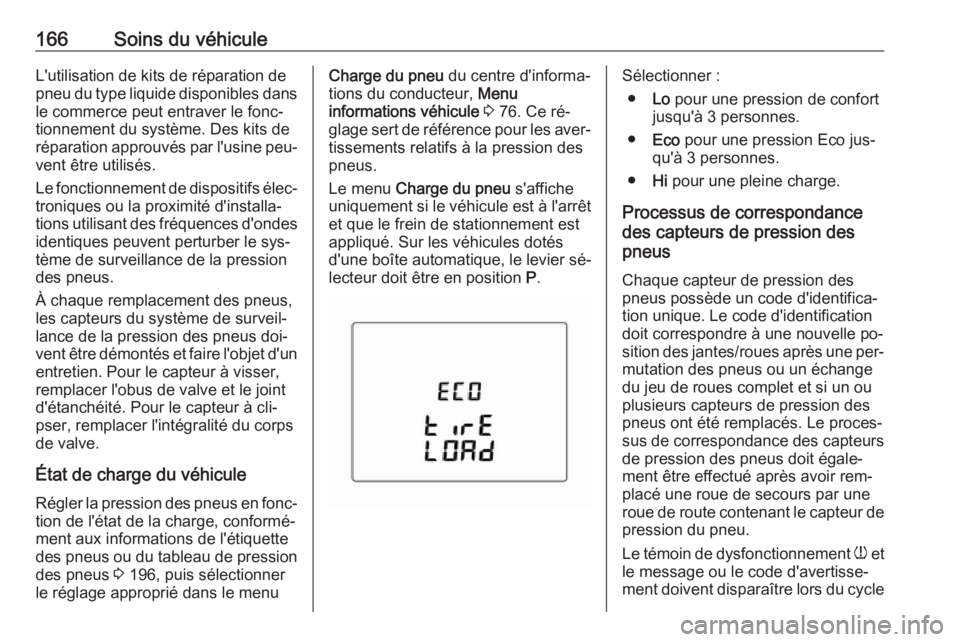

le réglage approprié dans le menuCharge du pneu du centre d'informa‐
tions du conducteur, Menu
informations véhicule 3 76. Ce ré‐
glage sert de référence pour les aver‐ tissements relatifs à la pression des
pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
appliqué. Sur les véhicules dotés
d'une boîte automatique, le levier sé‐
lecteur doit être en position P.Sélectionner :
● Lo pour une pression de confort
jusqu'à 3 personnes.
● Eco pour une pression Eco jus‐
qu'à 3 personnes.
● Hi pour une pleine charge.
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle po‐
sition des jantes/roues après une per‐
mutation des pneus ou un échange
du jeu de roues complet et si un ou
plusieurs capteurs de pression des
pneus ont été remplacés. Le proces‐ sus de correspondance des capteurs
de pression des pneus doit égale‐
ment être effectué après avoir rem‐
placé une roue de secours par une
roue de route contenant le capteur de pression du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle

Soins du véhicule167d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue
arrière droite, roue arrière gauche. Le clignotant de la position active ac‐tuelle s'allume jusqu'à ce que le cap‐
teur soit apparié.
Consulter un atelier pour un service
ou pour acheter un outil de réappren‐
tissage. Il faut deux minutes pour ap‐
parier la première position de pneu/
roue et cinq minutes en tout pour ap‐
parier les quatre positions de pneu/
roue. Si cela dure plus longtemps, le
processus de correspondance s'ar‐
rête et doit être redémarré.
Le processus de correspondance des
capteurs de pression des pneus est le suivant :
1. Serrer le frein de stationnement.2. Mettez le contact.
3. Sur les véhicules avec boîte ma‐ nuelle automatisée : Enfoncer et
relâcher la pédale de frein. Dépla‐
cer et maintenir le levier sélecteur pendant cinq secondes en posi‐
tion N jusqu'à ce que P soit affichésur le centre d'informations du
conducteur. P indique que le pro‐
cessus d'appariement des cap‐
teurs peut être démarré.
Sur les véhicules avec boîte ma‐
nuelle : sélectionner Neutre.
4. Utiliser MENU sur le levier de cli‐
gnotant pour sélectionner Menu
informations véhicule dans le cen‐
tre d'informations du conducteur.
5. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
6. Appuyer sur SET/CLR pour lan‐
cer le processus d'appariement
de capteur. Un message deman‐
dant d'accepter le processus doit
s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.9. Placer l'outil de réapprentissagecontre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le cap‐
teur de pression des pneus. Un
signal de l'avertisseur sonore con‐ firme que le code d'identification
du capteur correspond à cette po‐
sition de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.
12. Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche et que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.

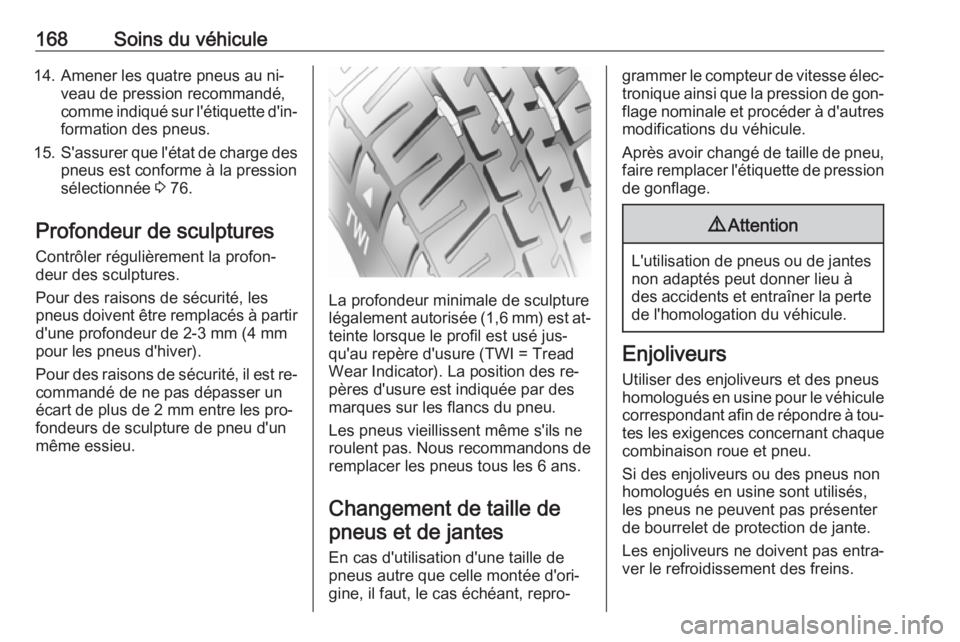

168Soins du véhicule14. Amener les quatre pneus au ni‐veau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 76.
Profondeur de sculptures Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐ fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de
pneus autre que celle montée d'ori‐
gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐
tronique ainsi que la pression de gon‐ flage nominale et procéder à d'autres
modifications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à
des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐ tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
