OPEL KARL 2016.5 Manuel d'utilisation (in French)

Conduite et utilisation139
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH : Autriche, Bosnie-
Herzégovine, Bulgarie, Croatie, Ré‐ publique tchèque, Danemark, Esto‐
nie, France, Grèce, Hongrie, Italie,
Lettonie, Lituanie, Macédoine, Polo‐
gne, Portugal, Roumanie, Serbie,
Slovaquie, Slovénie, Suède, Suisse,
Turquie, Ukraine
Bouchon de remplissage
Utiliser uniquement des bouchons de remplissage d'origine.
Consommation de
carburant - Émissions deCO 2
La consommation de carburant (cycle combiné) du modèle Opel Karl se si‐
tue dans une plage comprise entre
4,6 l et 4,1 l/100 km.
Selon le pays, la consommation de
carburant s'affiche en km/l, auquel
cas la consommation de carburant
(cycle combiné) du modèle Opel Karl
se situe dans une plage comprise en‐ tre 21,7 et 24,3 km/l.
Les émissions de CO 2 (cycle com‐
biné) sont dans la fourchette de 106
à 94 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.

140Conduite et utilisationRemarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO
2 se rap‐
portent au modèle de base européen muni de l'équipement de série.
Les données de consommation de carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement R (CE)
n°715/2007 (dans sa dernière version
en vigueur), en prenant en compte le
poids du véhicule en ordre de mar‐ che, comme spécifié dans la régle‐
mentation.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La présence d'équipements optionnels
peut entraîner des chiffres de con‐
sommation et d'émission de CO 2 lé‐
gèrement supérieurs.
La consommation de carburant dé‐
pend dans une large mesure du style
de conduite ainsi que des conditions
routières et du trafic.

Soins du véhicule141Soins du véhiculeInformations générales..............142
Accessoires et modifications du véhicule .................................. 142
Stockage du véhicule ..............142
Reprise des véhicules hors d'usage ................................... 143
Contrôles du véhicule ................143
Exécution du travail .................143
Capot ....................................... 143
Huile moteur ............................ 144
Liquide de refroidissement du moteur .................................... 145
Liquide de lave-glace ..............146
Freins ...................................... 146
Liquide de frein ........................146
Batterie du véhicule .................147

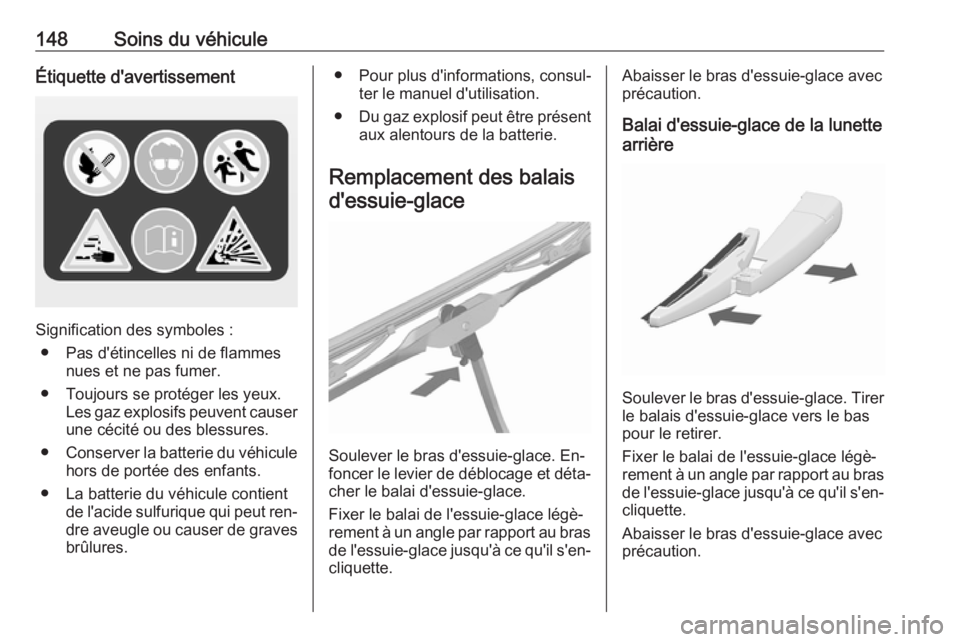

Remplacement des balais d'essuie-glace ........................ 148
Remplacement des ampoules ...149
Phares halogènes ...................149
Feux antibrouillard ...................151
Clignotants avant .....................151
Feux arrière ............................. 152
Clignotants latéraux .................153
Troisième feu stop ...................154Éclairage de plaque
d'immatriculation ....................154
Éclairage intérieur ...................155
Éclairage du tableau de bord ..155
Circuit électrique ........................156
Fusibles ................................... 156
Boîte à fusibles du compartiment moteur .............157
Boîte à fusibles du tableau de bord ........................................ 159
Outillage du véhicule .................161
Outillage .................................. 161
Jantes et pneus ......................... 162
Pneus d'hiver ........................... 162
Désignations des pneus ..........162
Pression des pneus .................162
Système de surveillance de la pression des pneus ................164
Profondeur de sculptures ........168
Changement de taille de pneus et de jantes ............................. 168
Enjoliveurs ............................... 168
Chaînes à neige ......................169
Kit de réparation des pneus ....169
Changement d'une roue ..........172
Roue de secours .....................175
Démarrage par câbles auxiliai‐
res .............................................. 177Remorquage.............................. 178
Remorquage du véhicule ........178
Soins extérieurs et intérieurs .....179
Entretien extérieur ...................179
Entretien intérieur ....................182

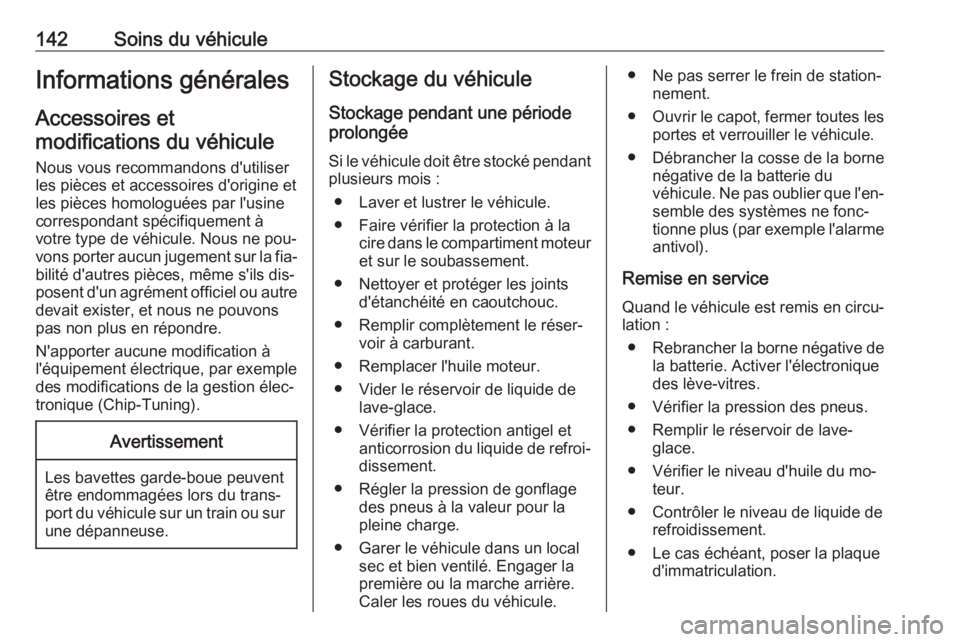

142Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐
bilité d'autres pièces, même s'ils dis‐
posent d'un agrément officiel ou autre devait exister, et nous ne pouvons
pas non plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
première ou la marche arrière.
Caler les roues du véhicule.● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).
Remise en service Quand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du mo‐ teur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.

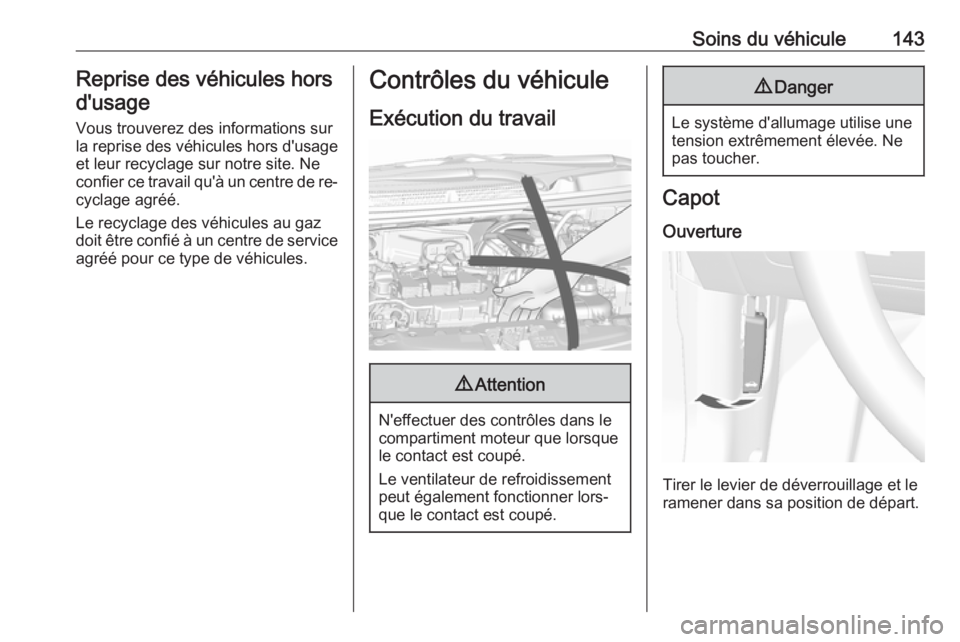

Soins du véhicule143Reprise des véhicules horsd'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de re‐ cyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service
agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

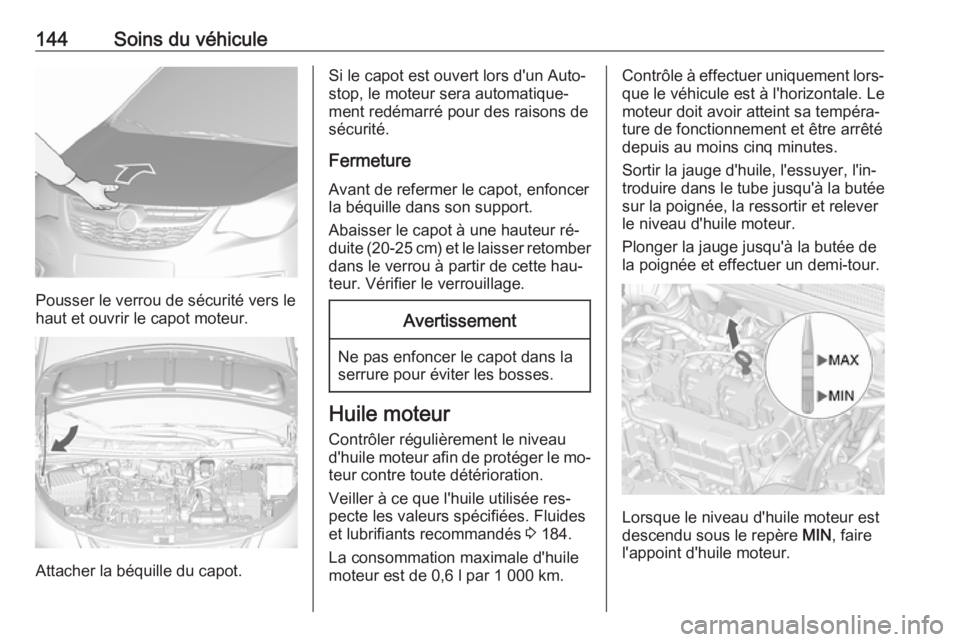

144Soins du véhicule
Pousser le verrou de sécurité vers le
haut et ouvrir le capot moteur.
Attacher la béquille du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot à une hauteur ré‐
duite (20-25 cm) et le laisser retomber dans le verrou à partir de cette hau‐
teur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le mo‐ teur contre toute détérioration.
Veiller à ce que l'huile utilisée res‐
pecte les valeurs spécifiées. Fluides
et lubrifiants recommandés 3 184.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐
que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.

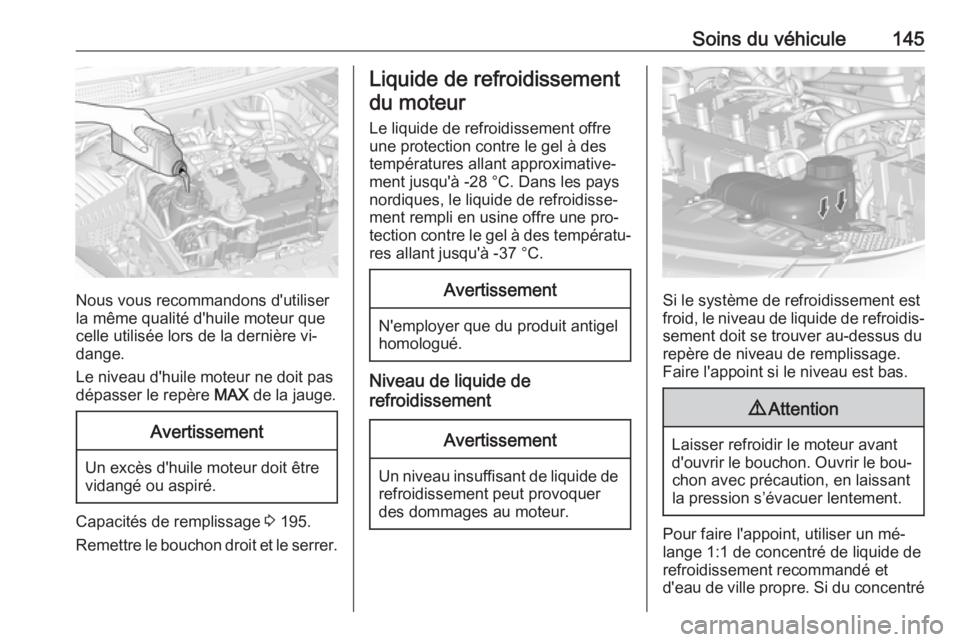

Soins du véhicule145
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière vi‐
dange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 195.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les pays
nordiques, le liquide de refroidisse‐
ment rempli en usine offre une pro‐
tection contre le gel à des températu‐
res allant jusqu'à -37 °C.Avertissement
N'employer que du produit antigel
homologué.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Pour faire l'appoint, utiliser un mé‐
lange 1:1 de concentré de liquide de
refroidissement recommandé et
d'eau de ville propre. Si du concentré

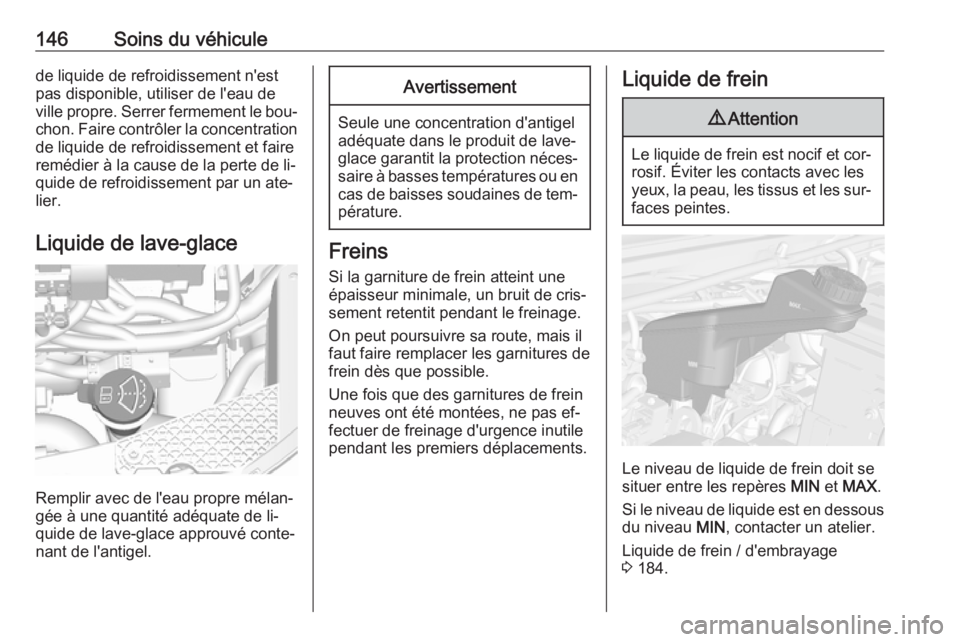

146Soins du véhiculede liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le bou‐ chon. Faire contrôler la concentrationde liquide de refroidissement et faire
remédier à la cause de la perte de li‐
quide de refroidissement par un ate‐
lier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée à une quantité adéquate de li‐
quide de lave-glace approuvé conte‐
nant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐
pérature.
Freins
Si la garniture de frein atteint une épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
du niveau MIN, contacter un atelier.
Liquide de frein / d'embrayage
3 184.

Soins du véhicule147Batterie du véhiculeLa batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie du véhicule. Évi‐
ter d'utiliser les consommateurs élec‐
triques non indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de quatre semaines peut con‐
duire à une décharge de la batterie du
véhicule. Débrancher la cosse de la
borne négative de la batterie du
véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 99.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut en‐
traîner la désactivation temporaire
du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de
trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐ verte.
Dans les véhicules équipés d'une bat‐
terie AGM (fibre de verre absor‐
bante), veiller à faire remplacer la bat‐ terie par une autre batterie AGM.
Nous recommandons d'utiliser une
batterie d'origine Opel.Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
Opel d'origine peut réduire les per‐
formances.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 113.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie peut être endommagée.
Démarrage par câbles auxiliaires3 177.

148Soins du véhiculeÉtiquette d'avertissement
Signification des symboles :● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut ren‐
dre aveugle ou causer de graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie.
Remplacement des balais d'essuie-glace
Soulever le bras d'essuie-glace. En‐
foncer le levier de déblocage et déta‐
cher le balai d'essuie-glace.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras
de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la lunette
arrière
Soulever le bras d'essuie-glace. Tirer
le balais d'essuie-glace vers le bas
pour le retirer.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
