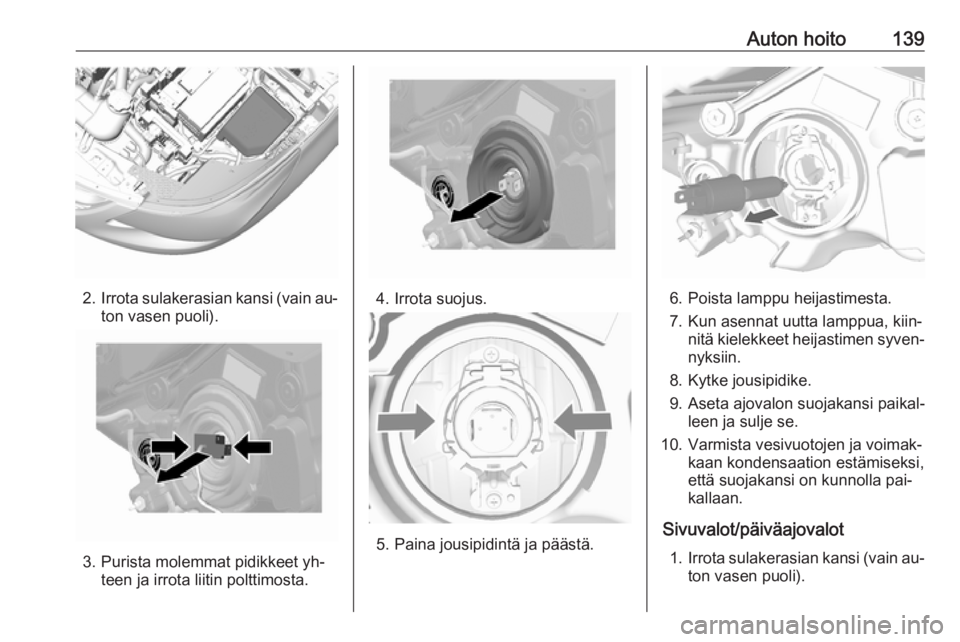

Auton hoito139
2.Irrota sulakerasian kansi (vain au‐
ton vasen puoli).
3. Purista molemmat pidikkeet yh‐ teen ja irrota liitin polttimosta.
4. Irrota suojus.
5. Paina jousipidintä ja päästä.
6. Poista lamppu heijastimesta.
7. Kun asennat uutta lamppua, kiin‐ nitä kielekkeet heijastimen syven‐nyksiin.
8. Kytke jousipidike.
9. Aseta ajovalon suojakansi paikal‐ leen ja sulje se.
10. Varmista vesivuotojen ja voimak‐ kaan kondensaation estämiseksi,että suojakansi on kunnolla pai‐
kallaan.
Sivuvalot/päiväajovalot 1. Irrota sulakerasian kansi (vain au‐
ton vasen puoli).

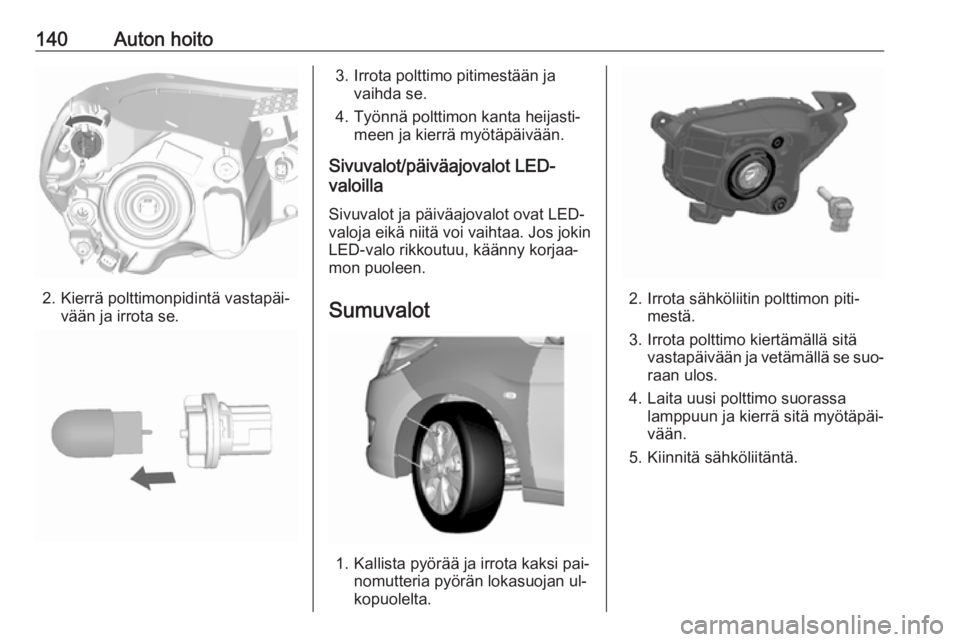

140Auton hoito
2. Kierrä polttimonpidintä vastapäi‐vään ja irrota se.
3. Irrota polttimo pitimestään javaihda se.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED-valoja eikä niitä voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.
Sumuvalot
1. Kallista pyörää ja irrota kaksi pai‐ nomutteria pyörän lokasuojan ul‐
kopuolelta.
2. Irrota sähköliitin polttimon piti‐ mestä.
3. Irrota polttimo kiertämällä sitä vastapäivään ja vetämällä se suo‐raan ulos.
4. Laita uusi polttimo suorassa lamppuun ja kierrä sitä myötäpäi‐
vään.
5. Kiinnitä sähköliitäntä.

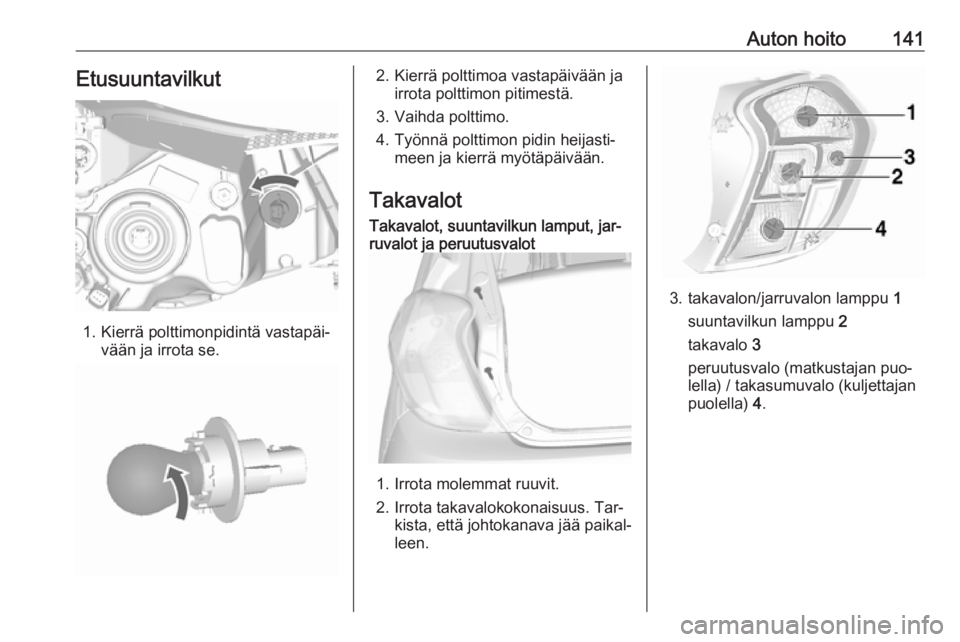

Auton hoito141Etusuuntavilkut
1. Kierrä polttimonpidintä vastapäi‐vään ja irrota se.
2. Kierrä polttimoa vastapäivään jairrota polttimon pitimestä.
3. Vaihda polttimo.
4. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään.
TakavalotTakavalot, suuntavilkun lamput, jar‐
ruvalot ja peruutusvalot
1. Irrota molemmat ruuvit.
2. Irrota takavalokokonaisuus. Tar‐ kista, että johtokanava jää paikal‐
leen.
3. takavalon/jarruvalon lamppu 1
suuntavilkun lamppu 2
takavalo 3
peruutusvalo (matkustajan puo‐
lella) / takasumuvalo (kuljettajan
puolella) 4.

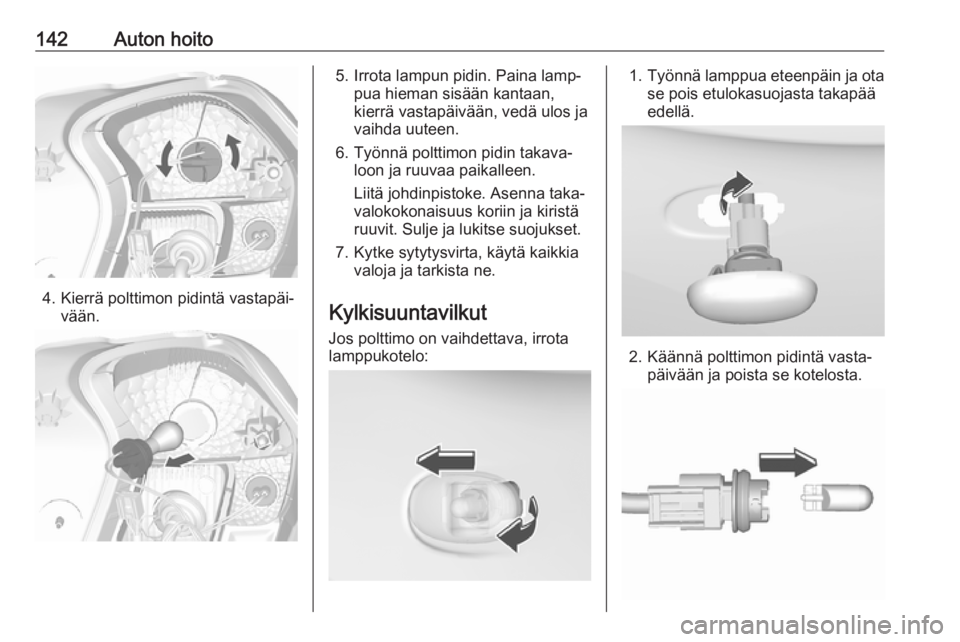

142Auton hoito
4. Kierrä polttimon pidintä vastapäi‐vään.
5. Irrota lampun pidin. Paina lamp‐pua hieman sisään kantaan,
kierrä vastapäivään, vedä ulos ja
vaihda uuteen.
6. Työnnä polttimon pidin takava‐ loon ja ruuvaa paikalleen.
Liitä johdinpistoke. Asenna taka‐
valokokonaisuus koriin ja kiristä
ruuvit. Sulje ja lukitse suojukset.
7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:1. Työnnä lamppua eteenpäin ja ota
se pois etulokasuojasta takapää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.

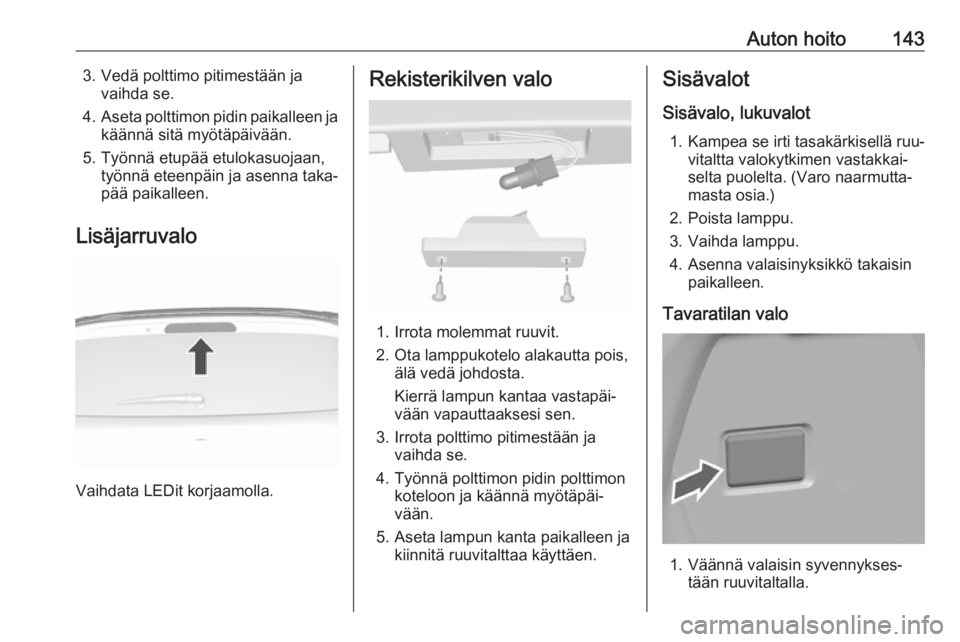

Auton hoito1433. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna taka‐
pää paikalleen.
Lisäjarruvalo
Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota polttimo pitimestään ja vaihda se.
4. Työnnä polttimon pidin polttimon koteloon ja käännä myötäpäi‐
vään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Sisävalot
Sisävalo, lukuvalot 1. Kampea se irti tasakärkisellä ruu‐ vitaltta valokytkimen vastakkai‐
selta puolelta. (Varo naarmutta‐
masta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.

144Auton hoito
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata polttimot korjaamossa.
Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● Moottoritilassa vasemmalla edessä.
● Kuljettajan puolella kojelaudan suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita. Jotkin
auton sulakkeet voivat poiketa ku‐
vissa esitetyistä.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

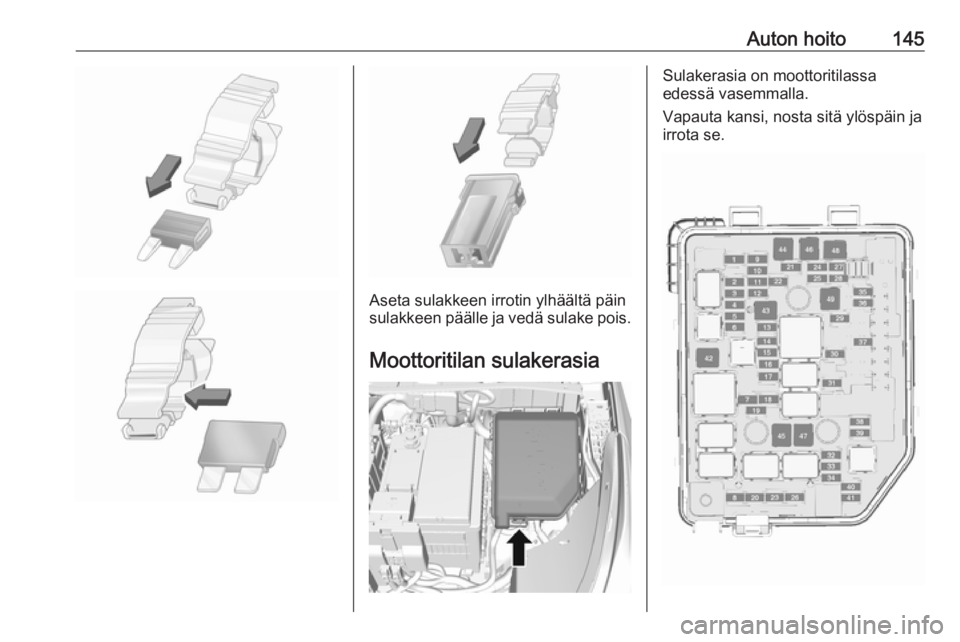

Auton hoito145
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

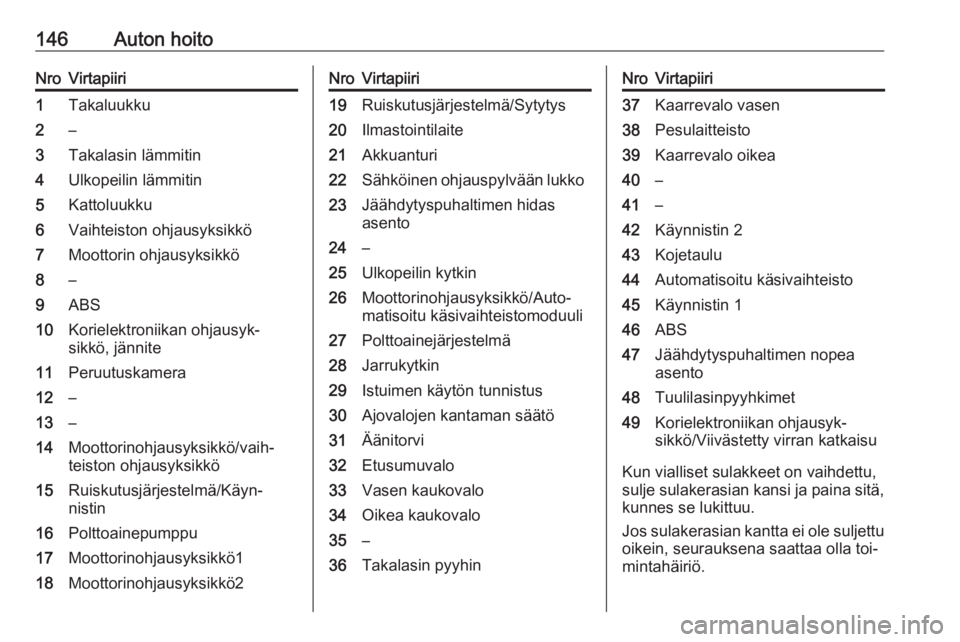

146Auton hoitoNroVirtapiiri1Takaluukku2–3Takalasin lämmitin4Ulkopeilin lämmitin5Kattoluukku6Vaihteiston ohjausyksikkö7Moottorin ohjausyksikkö8–9ABS10Korielektroniikan ohjausyk‐
sikkö, jännite11Peruutuskamera12–13–14Moottorinohjausyksikkö/vaih‐
teiston ohjausyksikkö15Ruiskutusjärjestelmä/Käyn‐
nistin16Polttoainepumppu17Moottorinohjausyksikkö118Moottorinohjausyksikkö2NroVirtapiiri19Ruiskutusjärjestelmä/Sytytys20Ilmastointilaite21Akkuanturi22Sähköinen ohjauspylvään lukko23Jäähdytyspuhaltimen hidas
asento24–25Ulkopeilin kytkin26Moottorinohjausyksikkö/Auto‐
matisoitu käsivaihteistomoduuli27Polttoainejärjestelmä28Jarrukytkin29Istuimen käytön tunnistus30Ajovalojen kantaman säätö31Äänitorvi32Etusumuvalo33Vasen kaukovalo34Oikea kaukovalo35–36Takalasin pyyhinNroVirtapiiri37Kaarrevalo vasen38Pesulaitteisto39Kaarrevalo oikea40–41–42Käynnistin 243Kojetaulu44Automatisoitu käsivaihteisto45Käynnistin 146ABS47Jäähdytyspuhaltimen nopea
asento48Tuulilasinpyyhkimet49Korielektroniikan ohjausyk‐
sikkö/Viivästetty virran katkaisu
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.

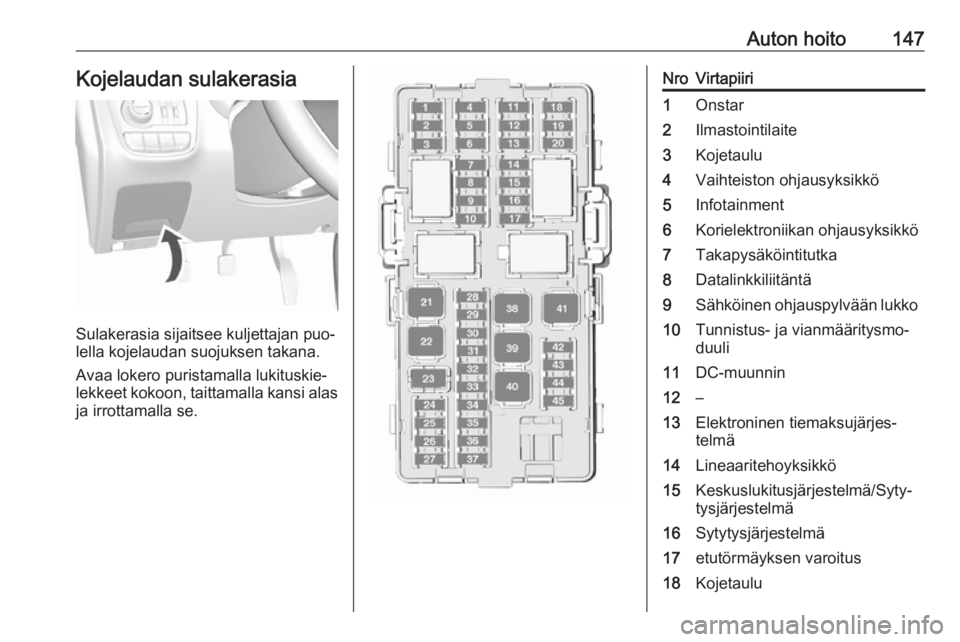

Auton hoito147Kojelaudan sulakerasia
Sulakerasia sijaitsee kuljettajan puo‐
lella kojelaudan suojuksen takana.
Avaa lokero puristamalla lukituskie‐
lekkeet kokoon, taittamalla kansi alas ja irrottamalla se.
NroVirtapiiri1Onstar2Ilmastointilaite3Kojetaulu4Vaihteiston ohjausyksikkö5Infotainment6Korielektroniikan ohjausyksikkö7Takapysäköintitutka8Datalinkkiliitäntä9Sähköinen ohjauspylvään lukko10Tunnistus- ja vianmääritysmo‐
duuli11DC-muunnin12–13Elektroninen tiemaksujärjes‐
telmä14Lineaaritehoyksikkö15Keskuslukitusjärjestelmä/Syty‐
tysjärjestelmä16Sytytysjärjestelmä17etutörmäyksen varoitus18Kojetaulu

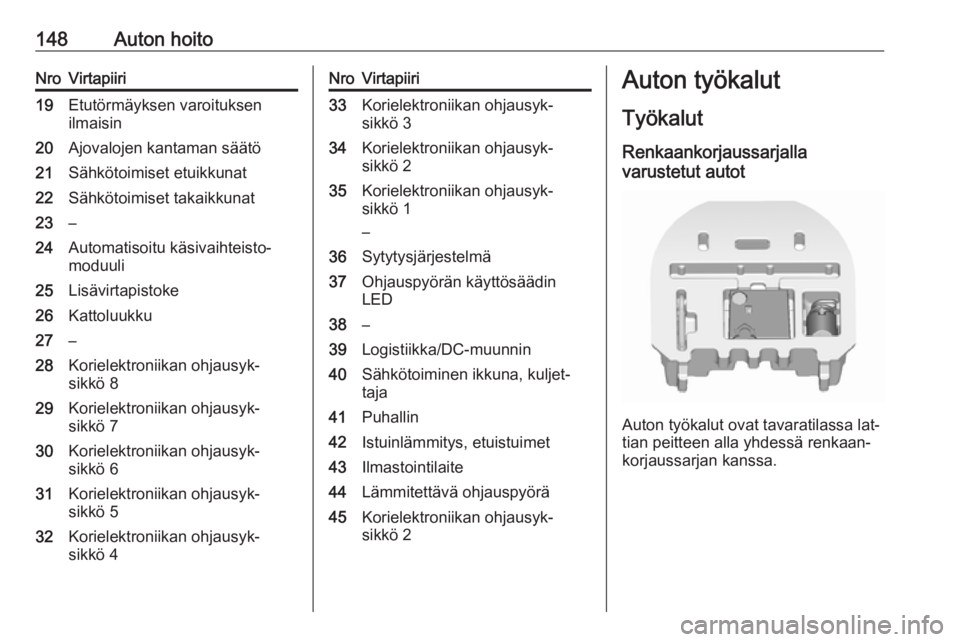

148Auton hoitoNroVirtapiiri19Etutörmäyksen varoituksen
ilmaisin20Ajovalojen kantaman säätö21Sähkötoimiset etuikkunat22Sähkötoimiset takaikkunat23–24Automatisoitu käsivaihteisto‐
moduuli25Lisävirtapistoke26Kattoluukku27–28Korielektroniikan ohjausyk‐
sikkö 829Korielektroniikan ohjausyk‐
sikkö 730Korielektroniikan ohjausyk‐
sikkö 631Korielektroniikan ohjausyk‐
sikkö 532Korielektroniikan ohjausyk‐
sikkö 4NroVirtapiiri33Korielektroniikan ohjausyk‐
sikkö 334Korielektroniikan ohjausyk‐
sikkö 235Korielektroniikan ohjausyk‐
sikkö 1
–36Sytytysjärjestelmä37Ohjauspyörän käyttösäädin
LED38–39Logistiikka/DC-muunnin40Sähkötoiminen ikkuna, kuljet‐
taja41Puhallin42Istuinlämmitys, etuistuimet43Ilmastointilaite44Lämmitettävä ohjauspyörä45Korielektroniikan ohjausyk‐
sikkö 2Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Auton työkalut ovat tavaratilassa lat‐
tian peitteen alla yhdessä renkaan‐ korjaussarjan kanssa.
