Njega vozila149Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Br.Strujni krug1Vrata prtljažnika2–3Grijanje stražnjeg stakla4Grijano vanjsko ogledalo5Krovni otvor6Upravljački modul mjenjača7Upravljački modul motora8–9ABS10Upravljački modul karoserije,
napon11Kamera za vožnju unatrag12–13–14Upravljački modul motora/
Upravljački modul mjenjača15Sustav za ubrizgavanje/
elektropokretač16Pumpa goriva

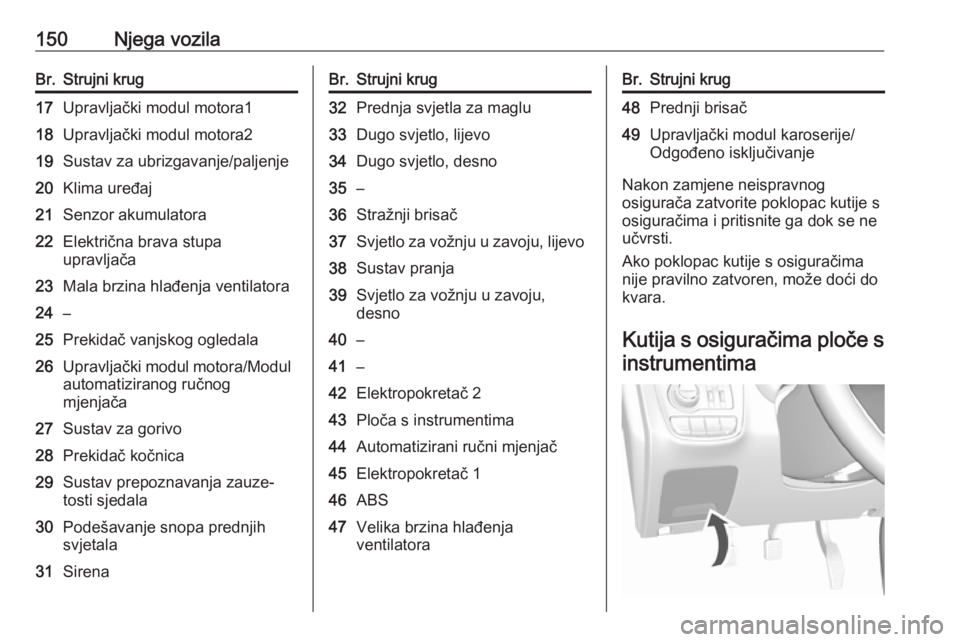

150Njega vozilaBr.Strujni krug17Upravljački modul motora118Upravljački modul motora219Sustav za ubrizgavanje/paljenje20Klima uređaj21Senzor akumulatora22Električna brava stupa
upravljača23Mala brzina hlađenja ventilatora24–25Prekidač vanjskog ogledala26Upravljački modul motora/Modul automatiziranog ručnog
mjenjača27Sustav za gorivo28Prekidač kočnica29Sustav prepoznavanja zauze‐
tosti sjedala30Podešavanje snopa prednjih
svjetala31SirenaBr.Strujni krug32Prednja svjetla za maglu33Dugo svjetlo, lijevo34Dugo svjetlo, desno35–36Stražnji brisač37Svjetlo za vožnju u zavoju, lijevo38Sustav pranja39Svjetlo za vožnju u zavoju,
desno40–41–42Elektropokretač 243Ploča s instrumentima44Automatizirani ručni mjenjač45Elektropokretač 146ABS47Velika brzina hlađenja
ventilatoraBr.Strujni krug48Prednji brisač49Upravljački modul karoserije/
Odgođeno isključivanje
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

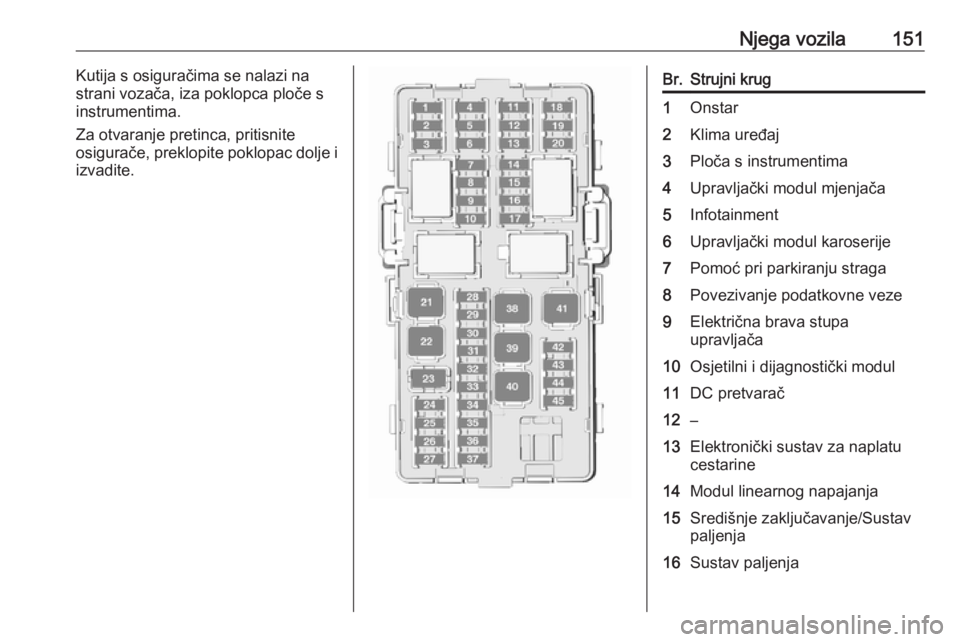

Kutija s osiguračima ploče sinstrumentima

Njega vozila151Kutija s osiguračima se nalazi na
strani vozača, iza poklopca ploče s
instrumentima.
Za otvaranje pretinca, pritisnite
osigurače, preklopite poklopac dolje i
izvadite.Br.Strujni krug1Onstar2Klima uređaj3Ploča s instrumentima4Upravljački modul mjenjača5Infotainment6Upravljački modul karoserije7Pomoć pri parkiranju straga8Povezivanje podatkovne veze9Električna brava stupa
upravljača10Osjetilni i dijagnostički modul11DC pretvarač12–13Elektronički sustav za naplatu
cestarine14Modul linearnog napajanja15Središnje zaključavanje/Sustav
paljenja16Sustav paljenja

152Njega vozilaBr.Strujni krug17upozorenje na sudar sprijeda18Ploča s instrumentima19Pokazatelj upozorenje na sudar
sprijeda20Podešavanje snopa prednjih
svjetala21Električni prozori, prednji22Električni prozori, stražnji23–24Modul automatiziranog ručnog
mjenjača25Dodatni priključak za napajanje26Krovni otvor27–28Upravljački modul karoserije 829Upravljački modul karoserije 730Upravljački modul karoserije 631Upravljački modul karoserije 532Upravljački modul karoserije 4Br.Strujni krug33Upravljački modul karoserije 334Upravljački modul karoserije 235Upravljački modul karoserije 1
–36Sustav paljenja37LED-dioda u kontroli na kolu
upravljača38–39Logistički/DC pretvarač40Električni prozor, vozač41Ventilator42Grijanje sjedala, prednje43Modul klima-uređaja44Grijano kolo upravljača45Upravljački modul karoserije 2Alat vozila

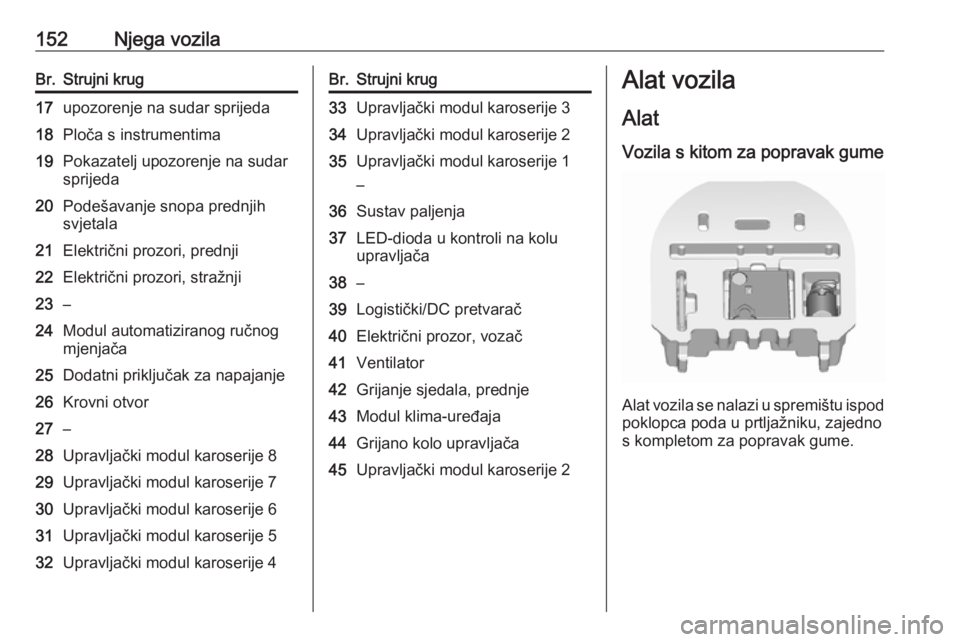

Alat Vozila s kitom za popravak gume
Alat vozila se nalazi u spremištu ispod
poklopca poda u prtljažniku, zajedno
s kompletom za popravak gume.

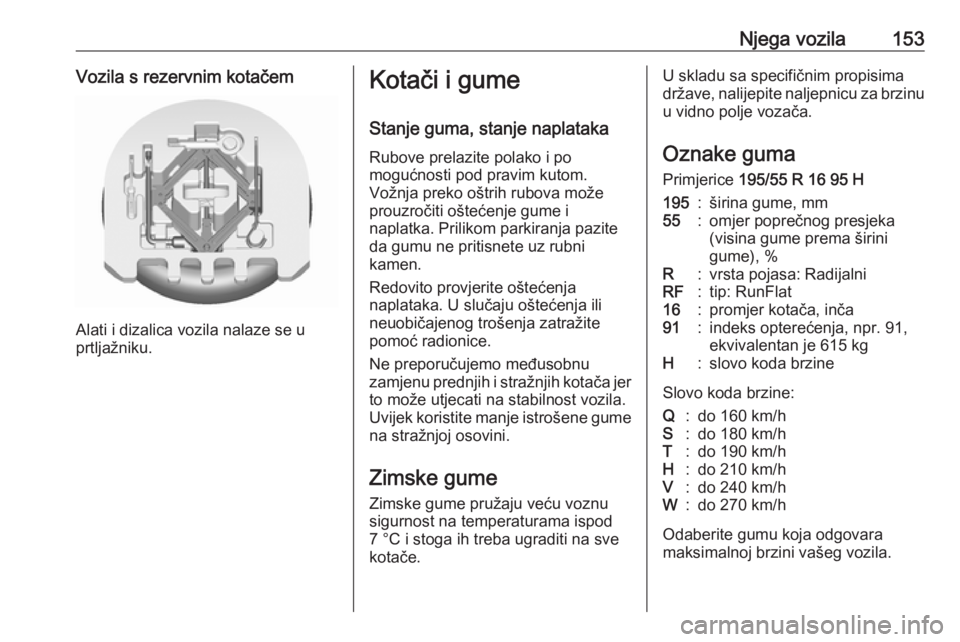

Njega vozila153Vozila s rezervnim kotačem
Alati i dizalica vozila nalaze se u
prtljažniku.
Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume na stražnjoj osovini.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma
Primjerice 195/55 R 16 95 H195:širina gume, mm55:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča91:indeks opterećenja, npr. 91,
ekvivalentan je 615 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.

154Njega vozilaMaksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 183.
Gume sa smjerom okretanja Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja.
Ne zaboravite rezervni kotač.
To također vrijedi za vozila sa
sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumama 3 187.

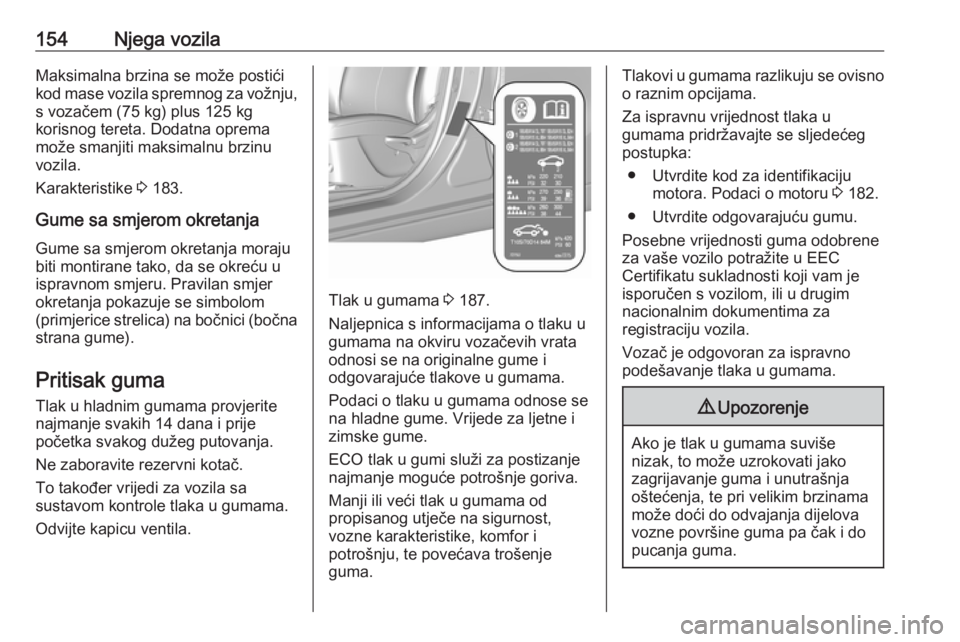

Naljepnica s informacijama o tlaku u
gumama na okviru vozačevih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama.
Za ispravnu vrijednost tlaka u
gumama pridržavajte se sljedećeg
postupka:
● Utvrdite kod za identifikaciju motora. Podaci o motoru 3 182.
● Utvrdite odgovarajuću gumu.
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.

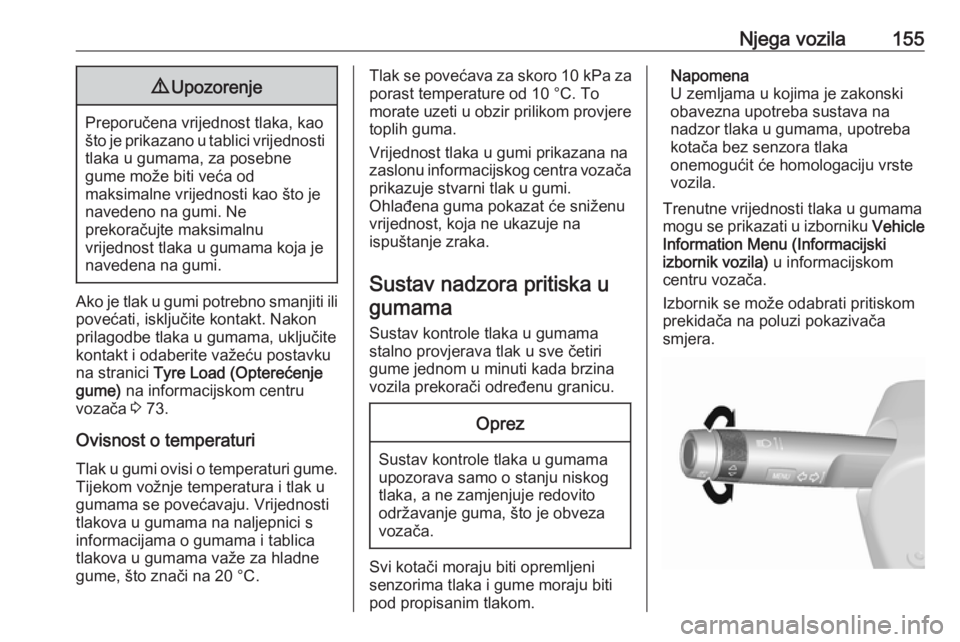

Njega vozila1559Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
prilagodbe tlaka u gumama, uključite
kontakt i odaberite važeću postavku
na stranici Tyre Load (Opterećenje
gume) na informacijskom centru
vozača 3 73.
Ovisnost o temperaturi Tlak u gumi ovisi o temperaturi gume.
Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača.
Izbornik se može odabrati pritiskom
prekidača na poluzi pokazivača
smjera.

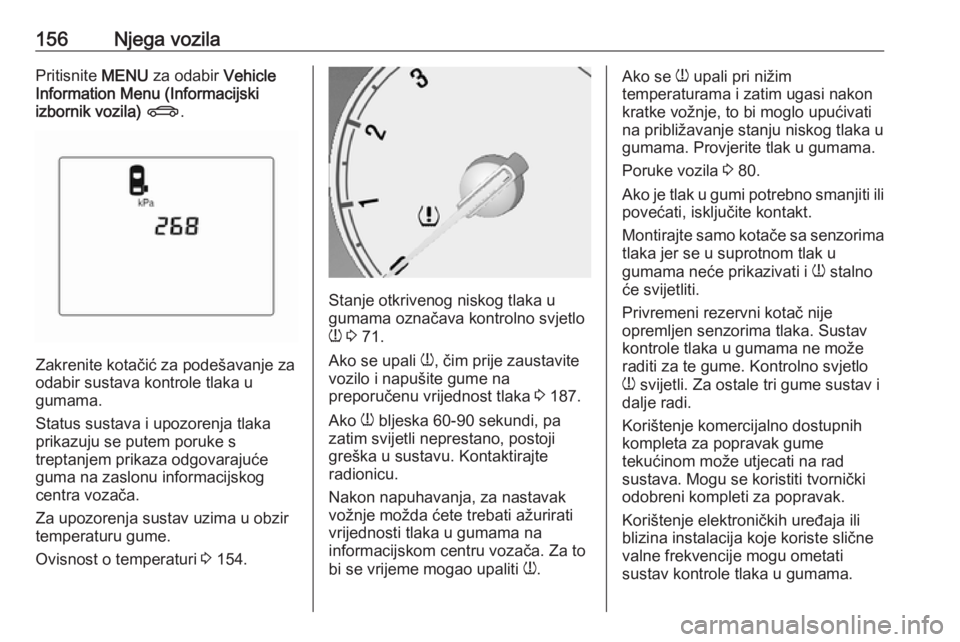

156Njega vozilaPritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja tlaka
prikazuju se putem poruke s
treptanjem prikaza odgovarajuće
guma na zaslonu informacijskog
centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Ovisnost o temperaturi 3 154.
Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 71.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 187.
Ako w bljeska 60-90 sekundi, pa
zatim svijetli neprestano, postoji
greška u sustavu. Kontaktirajte
radionicu.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Ako se
w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u gumama.
Poruke vozila 3 80.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Privremeni rezervni kotač nije
opremljen senzorima tlaka. Sustav
kontrole tlaka u gumama ne može
raditi za te gume. Kontrolno svjetlo
w svijetli. Za ostale tri gume sustav i
dalje radi.
Korištenje komercijalno dostupnih
kompleta za popravak gume
tekućinom može utjecati na rad
sustava. Mogu se koristiti tvornički
odobreni kompleti za popravak.
Korištenje elektroničkih uređaja ili blizina instalacija koje koriste slične
valne frekvencije mogu ometati
sustav kontrole tlaka u gumama.

Njega vozila157Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima; zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom; zamijenite čitavu
stapku ventila.

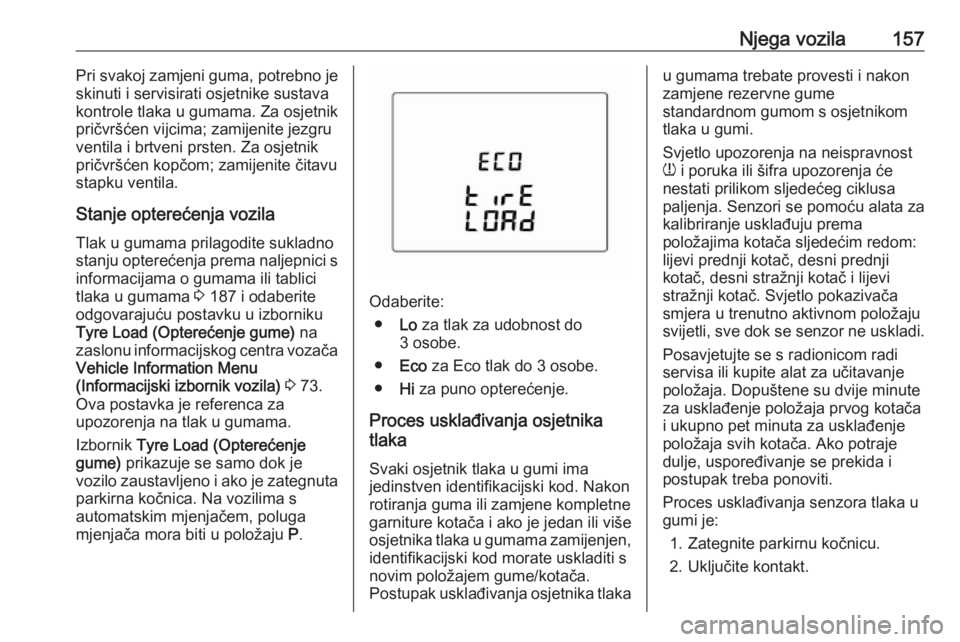

Stanje opterećenja vozila Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s
informacijama o gumama ili tablici
tlaka u gumama 3 187 i odaberite
odgovarajuću postavku u izborniku
Tyre Load (Opterećenje gume) na
zaslonu informacijskog centra vozača Vehicle Information Menu
(Informacijski izbornik vozila) 3 73.
Ova postavka je referenca za
upozorenja na tlak u gumama.
Izbornik Tyre Load (Opterećenje
gume) prikazuje se samo dok je
vozilo zaustavljeno i ako je zategnuta
parkirna kočnica. Na vozilima s
automatskim mjenjačem, poluga mjenjača mora biti u položaju P.
Odaberite:
● Lo za tlak za udobnost do
3 osobe.
● Eco za Eco tlak do 3 osobe.
● Hi za puno opterećenje.
Proces usklađivanja osjetnika
tlaka
Svaki osjetnik tlaka u gumi ima
jedinstven identifikacijski kod. Nakon
rotiranja guma ili zamjene kompletne
garniture kotača i ako je jedan ili više
osjetnika tlaka u gumama zamijenjen, identifikacijski kod morate uskladiti s
novim položajem gume/kotača.
Postupak usklađivanja osjetnika tlaka
u gumama trebate provesti i nakon
zamjene rezervne gume
standardnom gumom s osjetnikom
tlaka u gumi.
Svjetlo upozorenja na neispravnost
w i poruka ili šifra upozorenja će
nestati prilikom sljedećeg ciklusa
paljenja. Senzori se pomoću alata za
kalibriranje usklađuju prema
položajima kotača sljedećim redom:
lijevi prednji kotač, desni prednji
kotač, desni stražnji kotač i lijevi
stražnji kotač. Svjetlo pokazivača
smjera u trenutno aktivnom položaju
svijetli, sve dok se senzor ne uskladi.
Posavjetujte se s radionicom radi
servisa ili kupite alat za učitavanje
položaja. Dopuštene su dvije minute
za usklađenje položaja prvog kotača
i ukupno pet minuta za usklađenje
položaja svih kotača. Ako potraje
dulje, uspoređivanje se prekida i
postupak treba ponoviti.
Proces usklađivanja senzora tlaka u
gumi je:
1. Zategnite parkirnu kočnicu.
2. Uključite kontakt.

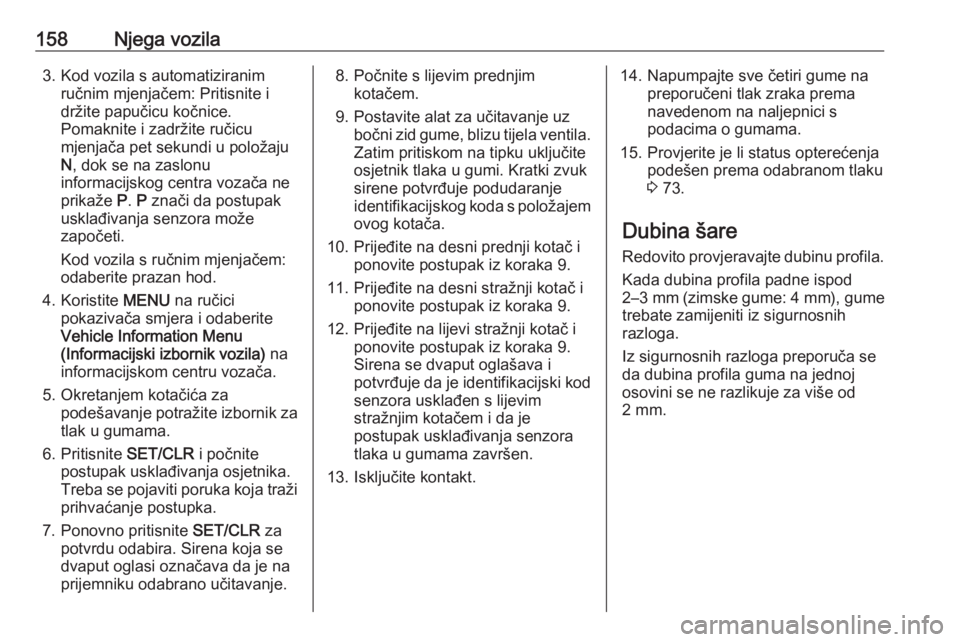

158Njega vozila3. Kod vozila s automatiziranimručnim mjenjačem: Pritisnite i
držite papučicu kočnice.
Pomaknite i zadržite ručicu
mjenjača pet sekundi u položaju
N , dok se na zaslonu
informacijskog centra vozača ne
prikaže P. P znači da postupak
usklađivanja senzora može
započeti.
Kod vozila s ručnim mjenjačem:
odaberite prazan hod.
4. Koristite MENU na ručici
pokazivača smjera i odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) na
informacijskom centru vozača.
5. Okretanjem kotačića za podešavanje potražite izbornik za
tlak u gumama.
6. Pritisnite SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži
prihvaćanje postupka.
7. Ponovno pritisnite SET/CLR za
potvrdu odabira. Sirena koja se
dvaput oglasi označava da je na
prijemniku odabrano učitavanje.8. Počnite s lijevim prednjim kotačem.
9. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku uključite
osjetnik tlaka u gumi. Kratki zvuk
sirene potvrđuje podudaranje
identifikacijskog koda s položajem ovog kotača.
10. Prijeđite na desni prednji kotač i ponovite postupak iz koraka 9.
11. Prijeđite na desni stražnji kotač i ponovite postupak iz koraka 9.
12. Prijeđite na lijevi stražnji kotač i ponovite postupak iz koraka 9.
Sirena se dvaput oglašava i
potvrđuje da je identifikacijski kod
senzora usklađen s lijevim
stražnjim kotačem i da je
postupak usklađivanja senzora
tlaka u gumama završen.
13. Isključite kontakt.14. Napumpajte sve četiri gume na preporučeni tlak zraka prema
navedenom na naljepnici s
podacima o gumama.
15. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 73.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.
