OPEL KARL 2016 Gebruikershandleiding (in Dutch)
Manufacturer: OPEL, Model Year: 2016, Model line: KARL, Model: OPEL KARL 2016Pages: 232, PDF Size: 5.77 MB
Page 11 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
10 Kort en bondig
1. Elektrisch bediende ruiten oppagina Elektrisch bediende
ruiten 028
ii.
Centrale vergrendeling op
pagina Centrale vergrendeling
0 21
ii.
2. Buitenspiegels op pagina Bolle
buitenspiegels 026
ii.
3. Cruisecontrol, snelheidsbe- grenzer op pagina Bestuur-
dersondersteuningssystemen
0 158
ii.
Verwarmd stuurwiel op pagina
Verwarmd stuurwiel 059
ii.
4. Richtingaanwijzers, lichtsig- naal, dimlicht en grootlicht op
pagina Richtingaanwijzers
0 92
ii.
Uitstapverlichting op pagina
Uitstapverlichting 095
ii.
Parkeerlichten op pagina
Parkeerlichten 093
ii.
5. Luchtroosters op pagina Vaste
luchtroosters 0141
ii.
6. Instrumenten op pagina Stuur-
wielverstelling 059
ii. 7. Bestuurdersinformatiecentrum
op pagina Driver Information
Center 075
ii.
8. Stuurbedieningsknoppen op pagina Stuurbedienings-
knoppen 059
ii.
9. Voorruitwisser, sproeisysteem voorruit, achterruitwisser,
sproeisysteem achterruit op
pagina Wis-/wasinstallatie
voorruit 060
ii.
10. Luchtroosters midden op pagina Verstelbare luchtroos-
ters 0141
ii.
11. Alarmknipperlichten op pagina Alarmknipperlichten 091
ii.
12. Infodisplay op pagina Overzicht
0 99
ii.
13. Infotainmentsysteem op pagina Bediening 0105
ii.
14. Handschoenenkastje op pagina Handschoenenkastje 051
ii.
15. Klimaatregelsysteem op pagina Elektronisch klimaatregelsys-
teem 0137
ii. 16. Keuzehendel, handgescha-
kelde versnellingsbak op
pagina Handgeschakelde
versnellingsbak 0151
ii.
17. Handrem op pagina Handrem
0 152
ii.
18. Contactslot met stuurslot op pagina Contactslotstanden
0 145
ii.
19. Claxon op pagina Claxon060
ii.
Bestuurdersairbag op pagina
Airbagsysteem 038
ii.
20. Stuurwielverstelling op pagina Stuurwielverstelling 059
ii.
21. Ontgrendelhendel motorkap op pagina Motorkap 0167
ii.
22. Zekeringkastje op pagina Zekeringen 0180
ii.
23. Tractieregelsysteem op pagina Traction Control System (TCS)
0153
ii.
Start/stop-systeem op pagina
Stop/Start-systeem-functie
0 146
ii.
Page 12 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Kort en bondig 11
Stadsmodus op paginaElektro-
nische stabiliteitsregeling
(ESC) 0154
ii.
Lane departure warning op
pagina Lane Departure
Warning (LDW) 0161
ii.
24. Lichtschakelaar, Instellen koplampreikwijdte,
Mistlampen,
Mistachterlicht,
Instrumentenverlichting op
pagina Lichtschakelaar 090
ii.
Rijverlichting
Lichtschakelaar draaien.
9:Verlichting uit
;:Zijmarkeringslichten
5:Dimlicht
Mistlampen
Lichtschakelaar indrukken.
#: Voormistlampen
s:Mistachterlicht
Verlichting
0Lichtschakelaar 090ii.
Lichtsignaal, grootlicht en
dimlicht
Lichtsignaal: Hendel naar u toe
trekken
Grootlicht: Hendel van u af duwen
Dimlicht: Hendel van u af duwen of
naar u toe trekken
Grootlicht
0Grootlicht 090ii.
Richtingaanwijzers
Hendel omhoog: Rechter richting-
aanwijzer
Hendel omlaag: Linker richtingaan-
wijzer
Richtingaanwijzers
0Richtingaan-
wijzers 092
ii,
Page 13 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
12 Kort en bondig

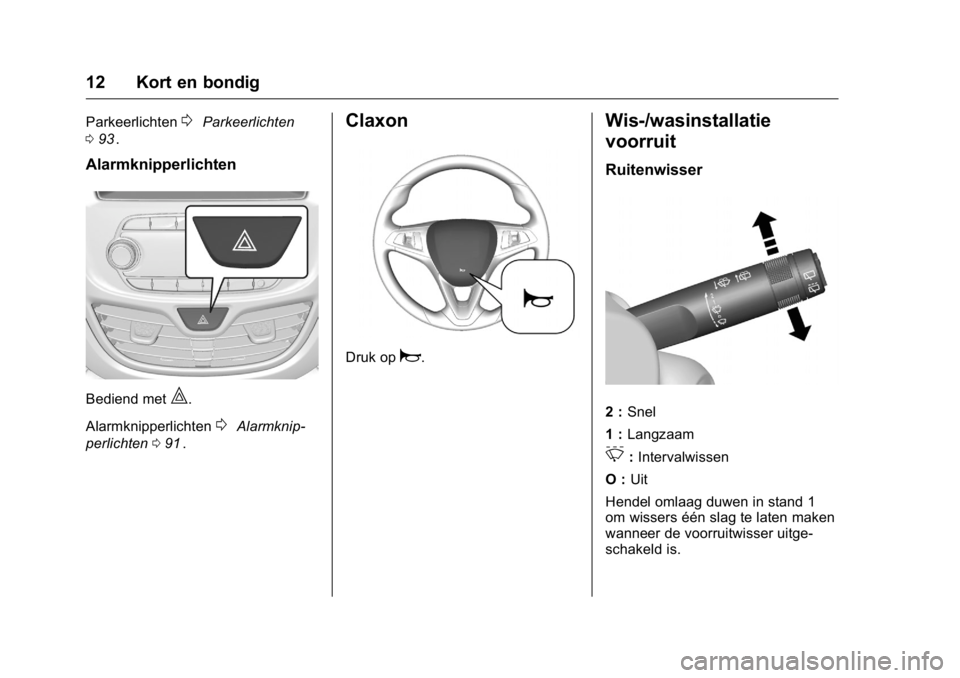

Parkeerlichten0Parkeerlichten
0 93
ii.
Alarmknipperlichten
Bediend met|.
Alarmknipperlichten
0Alarmknip-
perlichten 091
ii.
Claxon
Druk opa.
Wis-/wasinstallatie
voorruit
Ruitenwisser
2 : Snel
1 : Langzaam
3:Intervalwissen
O : Uit
Hendel omlaag duwen in stand 1
om wissers één slag te laten maken
wanneer de voorruitwisser uitge-
schakeld is.
Page 14 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Kort en bondig 13

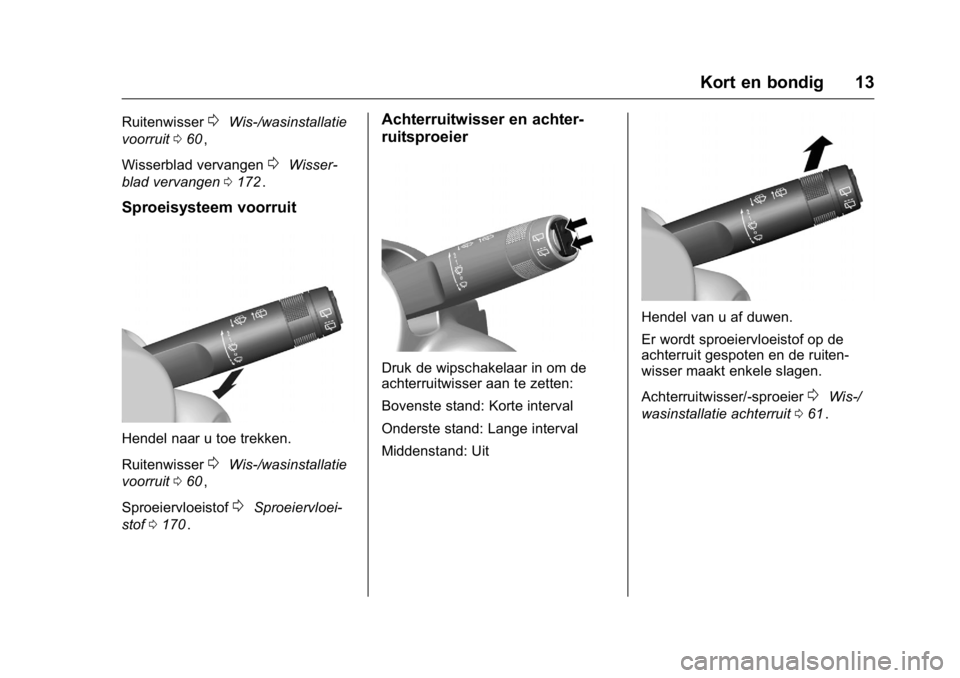

Ruitenwisser0Wis-/wasinstallatie
voorruit 060
ii,
Wisserblad vervangen
0Wisser-
blad vervangen 0172
ii.
Sproeisysteem voorruit
Hendel naar u toe trekken.
Ruitenwisser
0Wis-/wasinstallatie
voorruit 060
ii,
Sproeiervloeistof
0Sproeiervloei-
stof 0170
ii.
Achterruitwisser en achter-
ruitsproeier
Druk de wipschakelaar in om de
achterruitwisser aan te zetten:
Bovenste stand: Korte interval
Onderste stand: Lange interval
Middenstand: Uit
Hendel van u af duwen.
Er wordt sproeiervloeistof op de
achterruit gespoten en de ruiten-
wisser maakt enkele slagen.
Achterruitwisser/-sproeier
0Wis-/
wasinstallatie achterruit 061
ii.
Page 15 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
14 Kort en bondig

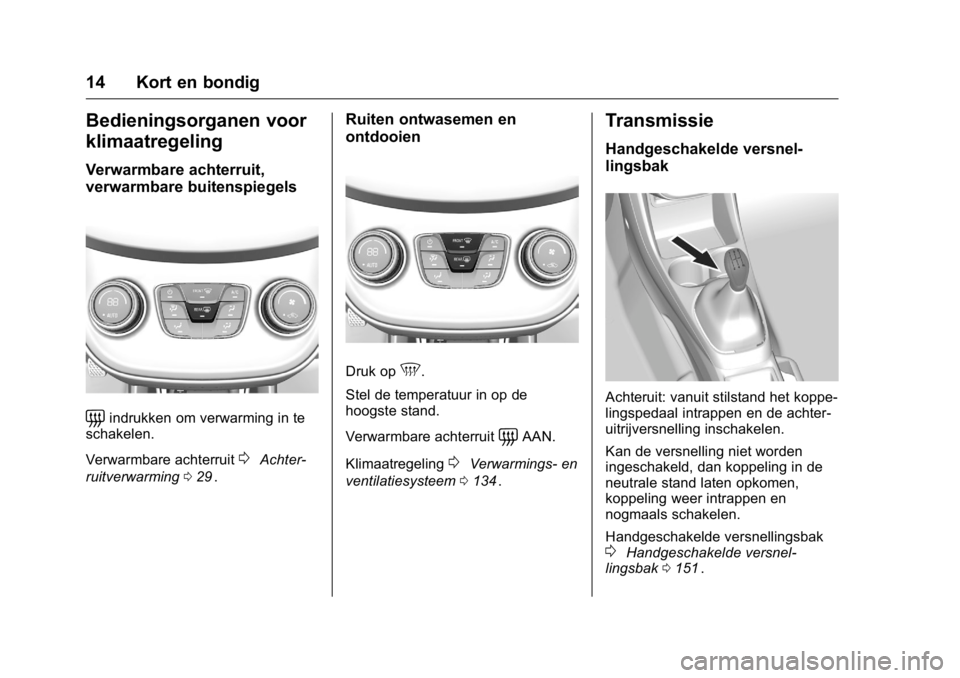

Bedieningsorganen voor
klimaatregeling
Verwarmbare achterruit,
verwarmbare buitenspiegels
=indrukken om verwarming in te
schakelen.
Verwarmbare achterruit
0Achter-
ruitverwarming 029
ii.
Ruiten ontwasemen en
ontdooien
Druk op5.
Stel de temperatuur in op de
hoogste stand.
Verwarmbare achterruit
=AAN.
Klimaatregeling
0Verwarmings- en
ventilatiesysteem 0134
ii.
Transmissie
Handgeschakelde versnel-
lingsbak
Achteruit: vanuit stilstand het koppe-
lingspedaal intrappen en de achter-
uitrijversnelling inschakelen.
Kan de versnelling niet worden
ingeschakeld, dan koppeling in de
neutrale stand laten opkomen,
koppeling weer intrappen en
nogmaals schakelen.
Handgeschakelde versnellingsbak
0Handgeschakelde versnel-
lingsbak 0151ii.
Page 16 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Kort en bondig 15
De motor starten
Voor het wegrijden controleren
.Bandenspanning en -staat0
Bandenspanning 0186ii.
. Motoroliepeil en vloeistofniveaus
0Motorolie 0168ii.
. Ruiten, spiegels, rijverlichting en
kentekenplaat: vrij van vuil,
sneeuw of ijs en zijn gebruiks-
klaar.
. Controleer de correcte positie
van spiegels, stoelen en veilig-
heidsgordels
0Bolle buiten-
spiegels 026
ii,Stoelpositie 032ii,Driepuntsgordel 036ii.
. Remwerking bij lage snelheid,
met name bij natte remmen.
De motor starten
.De sleutel naar stand 1 draaien.
. Het stuurwiel iets verdraaien,
opdat het stuurslot vrijkomt.
. Trap de koppeling en rem in.
. Automatische versnellingsbak in
stand P of N.
. Geen gas geven.
. Draai de sleutel in stand 3 en
laat los om de motor te starten.
0De motor starten 0145ii.
Stop/Start-systeem
Als de auto langzaam rijdt of
stilstaat en aan bepaalde
voorwaarden is voldaan, activeer
dan een Autostop zoals hieronder
beschreven:
.
Trap het koppelingspedaal in
. Zet de hendel in de neutraal-
stand
. Laat het koppelingspedaal los
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP--
positie in de toerenteller.
Page 17 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
16 Kort en bondig
Om de motor te herstarten, moet u
het koppelingspedaal opnieuw
bedienen.
Stop/Start-systeem
0Stop/Start--
systeem-functie 0146
ii.
Parkeerplaats
{Waarschuwing
.
Parkeer de auto niet op een
ondergrond die gemakkelijk
kan vlamvatten. De onder-
grond kan door de hoge
temperatuur van het uitlaat-
gassysteem mogelijk vlam
vatten.
. Trek altijd de handrem aan.
Trek gedurende ong. een
seconde aan schakelaar
Y.
. Schakel de motor uit.
(Vervolg)
Waarschuwing(Vervolg)
.oppervlak of opwaartse
helling, zet in eerste
versnelling of zet de keuze-
hendel in stand P voordat u
de contactsleutel verwijdert.
Op een oplopende helling
bovendien de voorwielen
van de stoeprand
wegdraaien.
Wanneer de auto op een
aflopende helling staat,
schakel dan in achteruitver-
snelling of zet de keuze-
hendel in stand P voordat u
de contactsleutel verwijdert.
Bovendien de voorwielen
naar de stoeprand
toedraaien.
(Vervolg)
Waarschuwing(Vervolg)
.Trek de contactsleutel uit
een contactslot. Stuurwiel
verdraaien totdat het stuur-
slot voelbaar vergrendelt.
Bij auto's met automatische
versnellingsbak kan de
sleutel alleen worden verwij-
derd met de keuzehendel in
stand P.
. Sluit de ruiten.
. Vergrendel de auto met
Qop de
handzender.
. Activeer het alarmsysteem
0
Diefstalalarmsysteem 025ii.
. Koelventilatoren kunnen ook na
het afzetten van de motor in
werking treden
0Verwerking
van sloopauto 0166
ii.
. Laat de motor na hoge motor-
toeren of een hoge motorbelas-
ting korte tijd met een lage
motorbelasting draaien of zo'n
30 seconden in de neutraalstand
Page 18 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Kort en bondig 17
draaien alvorens de motor af te
zetten om op die manier de
turbocompressor te beschermen.
Sleutels, sloten
0Sleutels 018ii,
Auto een langere tijd stilzetten
0
Auto stallen 0166ii.
Page 19 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
18 Sleutels, portieren en ruiten
Sleutels, portieren
en ruiten
Sleutels en sloten
Sleutels . . . . . . . . . . . . . . . . . . . . . . . . 18
Handzender . . . . . . . . . . . . . . . . . . . 19
Opgeslagen instellingen . . . . . . . 20
Centrale vergrendeling . . . . . . . . . 21
Kindersloten . . . . . . . . . . . . . . . . . . . 23
Portieren
Bagageruimte . . . . . . . . . . . . . . . . . . 23
Autodiefstalbeveiliging
Diefstalalarmsysteem . . . . . . . . . . 25
Startbeveiliging . . . . . . . . . . . . . . . . 25
Buitenspiegels
Bolle spiegels . . . . . . . . . . . . . . . . . . 26
Elektrisch bediende buiten-spiegels . . . . . . . . . . . . . . . . . . . . . . 26
Inklapbare spiegels . . . . . . . . . . . . 26
Verwarmde spiegels . . . . . . . . . . . 27
Binnenspiegels
Handmatige dimfunctie . . . . . . . . 27
Ruiten
Handbediende ruiten . . . . . . . . . . 27
Elektrisch bedienbare ruiten . . . 28 Achterruitverwarming . . . . . . . . . . 29
Zonnekleppen . . . . . . . . . . . . . . . . . 29
Dak
Zonnedak . . . . . . . . . . . . . . . . . . . . . . 29
Sleutels en sloten
Sleutels
Reservesleutels
Het sleutelnummer staat vermeld op
een verwijderbaar label.
Bij het bestellen van reservesleutels
moet het sleutelnummer worden
vermeld aangezien de sleutels deel
uitmaken van de startbeveiliging.
Sloten
0Verzorging exterieur
0 203
ii.
Page 20 of 232
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Sleutels, portieren en ruiten 19

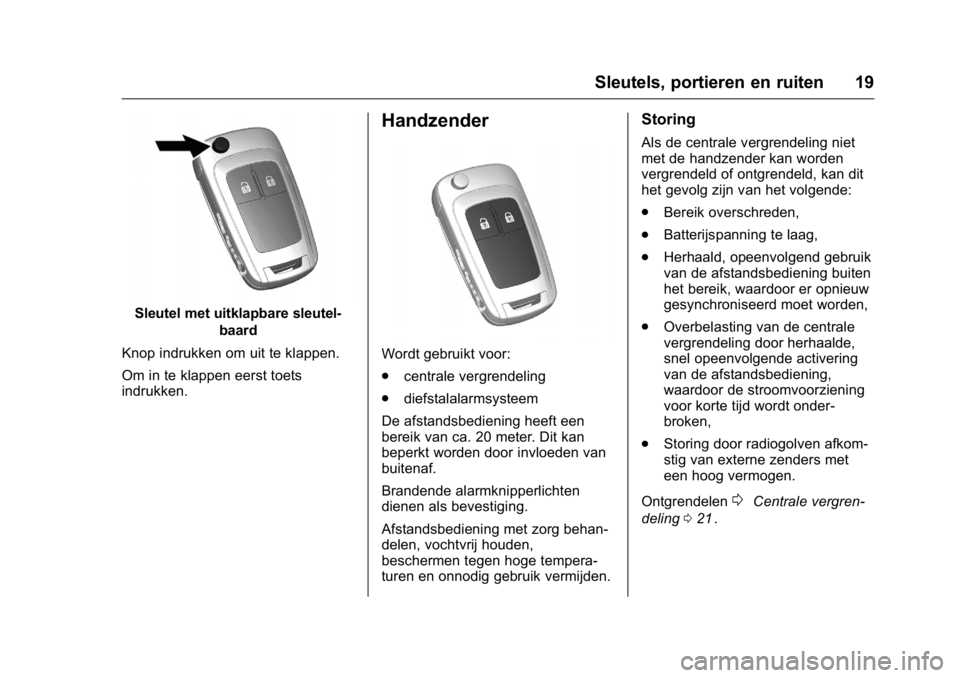

Sleutel met uitklapbare sleutel-baard
Knop indrukken om uit te klappen.
Om in te klappen eerst toets
indrukken.
Handzender
Wordt gebruikt voor:
. centrale vergrendeling
. diefstalalarmsysteem
De afstandsbediening heeft een
bereik van ca. 20 meter. Dit kan
beperkt worden door invloeden van
buitenaf.
Brandende alarmknipperlichten
dienen als bevestiging.
Afstandsbediening met zorg behan-
delen, vochtvrij houden,
beschermen tegen hoge tempera-
turen en onnodig gebruik vermijden.
Storing
Als de centrale vergrendeling niet
met de handzender kan worden
vergrendeld of ontgrendeld, kan dit
het gevolg zijn van het volgende:
. Bereik overschreden,
. Batterijspanning te laag,
. Herhaald, opeenvolgend gebruik
van de afstandsbediening buiten
het bereik, waardoor er opnieuw
gesynchroniseerd moet worden,
. Overbelasting van de centrale
vergrendeling door herhaalde,
snel opeenvolgende activering
van de afstandsbediening,
waardoor de stroomvoorziening
voor korte tijd wordt onder-
broken,
. Storing door radiogolven afkom-
stig van externe zenders met
een hoog vermogen.
Ontgrendelen
0Centrale vergren-
deling 021
ii.
