ESP OPEL KARL 2016 Instruktionsbog (in Danish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Lygter 87
Parkeringslys
Parkeringslyset kan tændes i den
ene side ved parkering:1. Afbryd tændingen.
2. Blinklyskontakten sættes helt oppe (højre parkeringslys) eller
helt nede (venstre parke-
ringslys).
Bekræftes med lydsignal og kontrol-
lampen for det respektive blinklys.
Baklygter
Baklygterne tændes, når tændingen
er sluttet til, og bilen sættes i
bakgear.
Duggede lygteglas
Den indvendige side af lygtehusene
kan kortvarigt dugge til ved ugunsti-
ge, råkolde vejrforhold, kraftig regn
eller efter bilvask. Duggen forsvin-
der af sig selv efter kort tid og forsv-
inder hurtigere, hvis de udvendige
lygter tændes.
Kabinelys
Lysstyrke for instru-
mentlys
Lysstyrken i følgende funktioner kan
reguleres, når lygterne er tændt:
. instrumentlys
. Info-display
. oplyste knapper og betjenings-
elementer
Drej fingerhjulet
Dindtil den øn-
skede lysstyrke er nået.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Infotainment-system 111
Når produktet er færdig med at læse
informationen på USB-lagringsenhe-
den, starter afspilningen automatisk.
Hvis der er tilsluttet en USB-la-
gringsenhed, der ikke kan læses, vi-
ses en fejlmeddelelse, og produktet
går automatisk tilbage til den tidlige-
re anvendte funktion eller til FM-ra-
diofunktionen.
Hvis den USB-lagringsenhed, der
skal afspilles, allerede er tilsluttet,
trykkes der gentagne gange påME-
DIA for at vælge USB-afspilleren.
. Den afspiller automatisk fra det
foregående afspilningspunkt. .
Hvis der ikke er tilsluttet nogen
enhed, vises “Intet medie til-
gængeligt ”med alternativerne
AFVIS og DAN PAR på display-
skærmen.
. Den viste information omfatter
filnavn, mappenavn og ID3 Tag--
information, der er gemt om
sangen.
Hvis der er blevet tilføjet fejlagtig
ID3 Tag-information (f.eks. artist,
sangtitel) til MP3 (WMA)-filerne,
inden de blev brændt på disken,
vises denne information som
den er af Infotainment-systemet.
Fejlagtig ID3 Tag-information
kan ikke ændres eller rettes i In-
fotainment-systemet (ID3 Tag
kan kun rettes på en PC).
Informationen for sange, der er
udtrykt med specielle symboler
eller på utilgængelige sprog, kan
vises som “****”eller vises
slet ikke.
Afslutning af afspilning af USB--
musikfiler
Tryk på RADIOellerMEDIA for at
vælge andre funktioner. Valg under filafspilning
Under afspilning trykkes der på
g
/dfor at vælge foregående eller
næste fil.
Ved hjælp af ratknappen til lyd er
det let at skifte filer ved at trykke på
g/d.
Drej drejeknappen MENUfor at
flytte den ønskede fil i fillisten, og
tryk dernæst MENUfor at skifte den
omgående.
Frem- og tilbagespoling i filen
Under afspilning trykkes der på
g
/d, knappen holdes inde for at
spole tilbage eller frem i sangen,
indtil der slippes.
Når knappen er sluppet, begynder
filen at afspilles ved normal ha-
stighed.
Brug af USB-menuen
Mens filen afspilles, trykkes på
MENU for at gå ind i USB-menuen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
138 Kørsel og drift
Betingelser for et autostop
Stop-start-systemet kontrollerer, om
hver af følgende betingelser er op-
fyldt.
.Stop-start-systemet er ikke
deaktiveret manuelt.
. Motorhjelmen er helt lukket.
. Førerdøren er lukket, eller føre-
rens sikkerhedssele er spændt.
. Bilens batteri er tilstrækkeligt op-
ladet og i god stand.
. Motoren er varmet op.
. Kølevæsketemperaturen er ikke
for høj.
. Motorens udstødningstemperatur
er ikke for høj, f.eks. efter kørsel
med høj motorbelastning.
. Udetemperaturen er ikke for lav.
. Afisningsfunktionen forhindrer ik-
ke et Autostop.
. Klimastyringen tillader et
autostop.
. Bremsevakuummet er tilstræk-
keligt. .
Bilen har bevæget sig siden det
sidste Autostop.
Ellers hindres autostoppet.
Et autostop kan muligvis anvendes i
mindre grad, når udetemperaturen
nærmer sig frysepunktet.
Visse indstillinger af klimaanlægget
kan muligvis hindre et autostop. Se
kapitlet Klimastyring for yderligere
oplysninger.
Lige efter kørsel på motorvej kan et
autostop være forhindret.
Tilkørsel af ny bil
0Tilkørsel af ny
bil 0135
ii.
Beskyttelse mod afladning af bil-
batteriet
Stop/start-systemet har flere funktio-
ner til beskyttelse mod afladning af
bilbatteriet for at sikre pålidelig gen-
start af motoren.
Strømbesparende foranstaltninger
Under et autostop bliver flere elektri-
ske funktioner som f.eks. elektrisk
hjælpevarmer eller bagrudeopvarm-
ning, deaktiveret eller skiftet til en strømbesparende tilstand. Klimasty-
ringens blæserhastighed er nedsat
for at spare strøm.
Sådan kan føreren genstarte
motoren
Træd på koblingspedalen for at gen-
starte motoren.
Motorstarten angives af nålen ved
positionen for tomgangshastighed
på omdrejningstælleren.
Hvis gearvælgeren flyttes ud af fri-
gear, før koblingen trædes ned, ly-
ser kontrollampen
#eller vises
som et symbol i førerinformations-
centeret.
Kontrollampe
# 0Kontrollamper
0 61
ii.
Genstart af motoren med
stop-start-systemet
Gearvælgeren skal være i neutral,
for at automatisk genstart er mulig.
Hvis et af følgende forhold opstår
under et autostop, genstartes moto-
ren automatisk af stop-start-sy-
stemet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

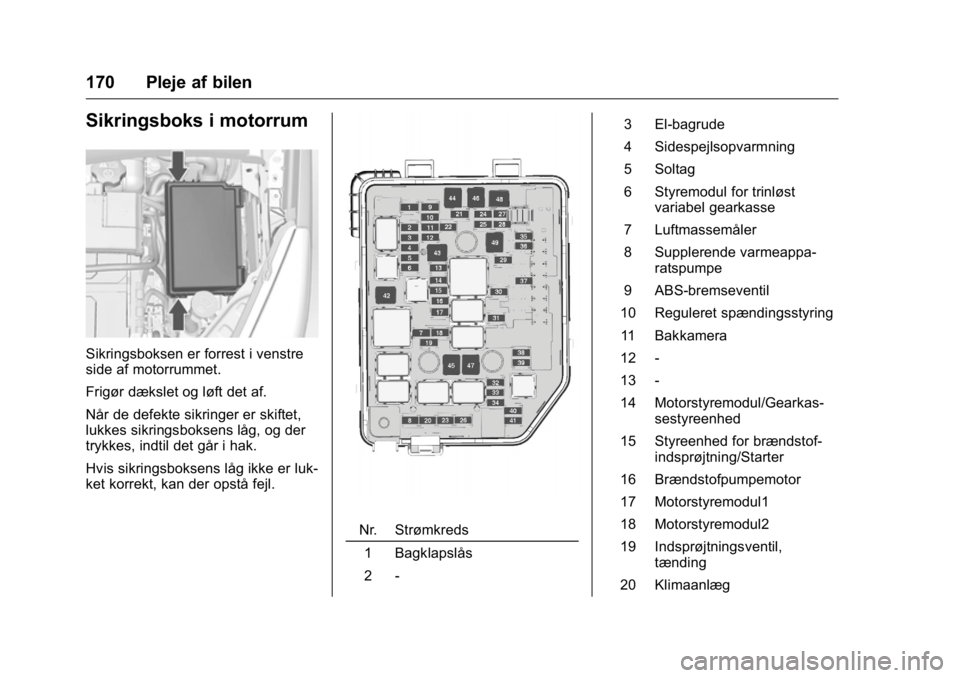

170 Pleje af bilen
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk-
ket korrekt, kan der opstå fejl.
Nr. Strømkreds1 Bagklapslås
2 - 3 El-bagrude
4 Sidespejlsopvarmning
5 Soltag
6 Styremodul for trinløst
variabel gearkasse
7 Luftmassemåler
8 Supplerende varmeappa- ratspumpe
9 ABS-bremseventil
10 Reguleret spændingsstyring
11 Bakkamera
12 -
13 -
14 Motorstyremodul/Gearkas- sestyreenhed
15 Styreenhed for brændstof- indsprøjtning/Starter
16 Brændstofpumpemotor
17 Motorstyremodul1
18 Motorstyremodul2
19 Indsprøjtningsventil, tænding
20 Klimaanlæg

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Pleje af bilen 175
Dæktryk0203ii.
Dæktrykmærkaten på rammen af
venstre fordør viser de originale
dæk og de tilsvarende dæktryk.
Pump altid reservedækket, så det
har det tryk, der angivet for fuld be-
lastning.
Formålet med ECO-dæktrykket er at
opnå det lavest mulige brændstof-
forbrug.
Et forkert dæktryk forringer sikker-
heden, køreegenskaberne, komfor-
ten og brændstoføkonomien og
øger slitagen af dækkene.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at
følge proceduren herunder:
1. Find motorens id-kode. Motor-
data 0201
ii.
2. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer Dæktryk0203
ii. De dæk, der er godkendt til din bil,
fremgår af EØF-overensstemmel-
seserklæringen, der følger med bi-
len, eller andre nationale
registreringsdokumenter.
Føreren er ansvarlig for korrekt ind-
stilling af dæktryk.
{Advarsel
Hvis trykket er for lavt, kan det
medføre en betydelig varmegene-
rering i dækkene samt indvendige
skader i dækkene, hvilket medfø-
rer slidbaneseparation og endda
dækeksplosioner ved høje hastig-
heder.
Hvis dæktrykket skal reduceres eller
forøges på en bil med dæktrykover-
vågningsystem, skal tændingen af-
brydes.
Efter justering af dæktrykket sluttes
tændingen til, og der vælges en re-
levant indstilling på siden Dækbe-
lastning i førerinformationscenteret,
Førerinformationscenter (DIC) 070
ii.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger
dæktemperatur og -tryk. De værdier
for dæktryk, som leveres på dækin-
formationsmærkaten og dæktryks-
kemaet gælder for kolde dæk,
hvilket vil sige ved 20 °C.
Trykket øges med næsten 10 kPa
ved en temperaturstigning på 10 °C.
Der skal tages højde for dette ved
kontrol af varme dæk.
Den viste dæktrykværdi i førerinfor-
mationscenteret viser det reelle
dæktryk. Et afkølet dæk vil vise en
lavere værdi, hvilket ikke er tegn på
en utæthed.
System til overvågning af
dæktryk
Systemet (TPMS) overvåger dæk-
trykket på alle fire hjul en gang i mi-
nuttet, når bilens hastighed
overstiger en vis grænse.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
184 Pleje af bilen
ches) tykt). Tag tunge genstande
ud af bilen, før den løftes med
en donkraft.
. Personer eller dyr må ikke op-
holde sig i den løftede bil.
. Kryb ikke ind under den løf-
tede bil.
. Start ikke bilen, mens den er
løftet.
. Rens hjulmøtrikkerne og gevin-
det før hjulet monteres.
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
Hjulskift
Træf følgende forberedelser og følg
nedennævnte anvisninger:
.Parker bilen på et vandret, jævnt
og skridsikkert underlag. Ret for-
hjulene ligeud.
. Træk parkeringsbremsen, sæt
bilen i første gear eller bakgear
resp. P.
. Udskift aldrig flere hjul ad
gangen. .
Donkraften må kun bruges ved
hjulskift ved punktering, ikke til
skift mellem sommer- og vin-
terdæk.
. Donkraften er vedligeholdel-
sesfri.
. Er underlaget blødt, skal der an-
bringes et stabilt underlag under
donkraften, der er maks. 1
cm tykt.
. Tag tunge genstande ud af bilen,
før den løftes med en donkraft.
. Personer eller dyr må ikke op-
holde sig i den løftede bil.
. Kryb ikke ind under den løf-
tede bil.
. Start ikke bilen, mens den er
løftet.
. Rens hjulmøtrikker og bolte med
en ren klud, før hjulet monteres.
{Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus. 1.
Stålfælge:
Træk hjulkapslen af.
Alufælge med bolthætter:
Frigør hjulboltenes hætter med
en skruetrækker, og tag dem
af. For at beskytte fælgen læg-
ges en blød klud mellem skrue-
trækker og letmetalfælg.
Alufælge med navkapsel:
Sæt aftrækkeren ind i den åbne
sprække i navkapslen, og træk
navkapslen af hjulet. Bilens
værktøj
0Værktøj 0173ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Pleje af bilen 191
Til slut skal bilen skylles grundigt og
aftørres med et vaskeskind. Skyl
skindet op jævnligt. Brug separate
skind til lakerede overflader og glas-
overflader: Rester af voks på ru-
derne forringer udsynet.
Tjærepletter på lakken må ikke fjer-
nes med hårde genstande. Benyt
tjærefjernemiddel på lakerede over-
flader.
Lygter
Lygteglassene er af plast.
Der må ikke benyttes skurende, æt-
sende eller aggressive midler eller
isskraber. Må ikke rengøres i tør til-
stand.
Polering og voksning
Voks bilen regelmæssigt (senest,
når vandet ikke længere perler). El-
lers vil lakken tørre ud.
Polering er kun påkrævet, hvis lak-
ken er blevet mat, eller hvis der har
sat sig faste partikler i den.
Lakpolish med silikone danner en
beskyttende film, som gør voksbe-
handling overflødig.Karrosseridele af plast må ikke be-
handles med voks eller polerings-
midler.
Ruder og viskerblade
Rengøres med en blød, fnugfri klud
eller et vaskeskind ved brug af rude-
rens og insektfjerner.
Ved rengøring af bagruden skal der
udvises forsigtighed for ikke at øde-
lægge varmetrådene.
Is fjernes manuelt med en isskraber
med skarpe kanter. Isskraberen
presses fast mod ruden, så der ikke
kommer snavs under skraberen,
som kan ridse ruden.
Fedtede viskerblade kan rengøres
med ruderens på en blød klud.
Soltag
Brug aldrig opløsningsmidler eller
slibende midler, brændstoffer, ag-
gressive midler (f.eks. lakrens, ace-
toneholdige opløsningsmidler),
syreholdige eller stærkt alkaliske
midler eller skuresvampe til rengø-
ring. Påfør ikke voks eller polermid-
del på soltaget.
Hjul og dæk
Ingen rengøring med højtryksrenser.
Rengør fælge med et pH-neutralt
rengøringsmiddel til fælge.
Lakerede fælge behandles med
samme midler som karrosseriet.
Lakskader
Små lakskader udbedres med lak-
stift, inden der dannes rust. Større
lakskader eller rust skal udbedres
på et værksted.
Undervogn
Undervognen er delvist forsynet
med et beskyttende PVC-lag resp.
de kritiske områder er behandlet
med beskyttelsesvoks.
Kontroller undervognen efter hver
undervognsvask og få den behand-
let med voks om nødvendigt.
Bitumen-kautsjuk-materialer kan be-
skadige PVC-laget. De bør lade et
værksted udføre arbejder på under-
vognen.
Vask undervognen før og efter vin-
teren og kontroller det beskyttende
vokslag.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
202 Tekniske data
Bilens egenvægt
Tjenestevægt, grundmodel uden ekstraudstyr
MotorMed 4 sæder Med 5 sæder
Uden/med aircondition [kg] L5Q938/947 939/945
Specialudstyr og tilbehør øger egenvægten.
Bemærkninger vedrørende læsning af bilen.
Bilens dimensioner
Længde [mm] 3675
Bredde uden sidespejle [mm] 1595
Bredde med to sidespejle [mm] 1876
Højde (uden antenne) [mm] uden tagbagagebærer 1485
Længde på bagagerumsgulv [mm] 486
Længde på bagagerum med nedfældede bagsæder [mm] 1109
Bagagerumsbredde [mm] 978
Bagagerumshøjde [mm] 522
Bagagerumsåbningens højde [mm] 608
Akselafstand [mm] 2385
Vendediameter [m] 9,6(14"), 10,4(15")

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
208 Indeks
IndeksA
ABS-bremsesystemAdvarselslampe . . . . . . . . . . . . . . . . 67
Advarsel Forsigtig og fare . . . . . . . . . . . . . . . . . 4
Vognbaneskift (LDW) . . . . . . . . . 150
Advarsel om vognbane- skift (LDW) . . . . . . . . . . . . . . . . . . . . 150
Advarselslampe for lav brændstofstand . . . . . . . . . . . . . . . . 69
Advarselslampe for vognbane- skift . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Advarselssummere . . . . . . . . . . . . . . 77
Advarselstrekant . . . . . . . . . . . . . . . . . 52
Advarsler Havariblink . . . . . . . . . . . . . . . . . . . . . 85
Afviserblink . . . . . . . . . . . . . . . . . . . . . . 64
Afviserblink, for . . . . . . . . . . . . . . . . . 165
Airbags For . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Gardin . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Kontakt for aktivering/deakti-vering . . . . . . . . . . . . . . . . . . . . . . . . . 40
Lampe for aktiveret/inakti-
veret . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Lampe for sikkerhedssele- strammer . . . . . . . . . . . . . . . . . . . . . . 65
Side . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Airbags (Fortsat)
Systemkontrol . . . . . . . . . . . . . . . . . . 35
Aircondition . . . . . . . . . . . . . . . . . . . . . 127
Alarm Tyveri- . . . . . . . . . . . . . . . . . . . . . . . . . . 23
AM-FM-radio . . . . . . . . . . . . . . . . . . . 102
Anbefalede væsker og smø- remidler . . . . . . . . . . . . . . . . . . . . . . . 194
Andre serviceemner
Klimaanlæg . . . . . . . . . . . . . . . . . . . 127
Apparater Eksterne . . . . . . . . . . . . . . . . . . . . . . 108
Audio Tyverisikring . . . . . . . . . . . . . . . . . . . . 92
Automatisk Funktionen stop/start afmotoren . . . . . . . . . . . . . . . . . . . . . 137
Autostopfunktion . . . . . . . . . . . . . . . . . 69
B
Bagagerum . . . . . . . . . . . . . . . . . . 21, 49
Bagagerum/bagagerumspanel . . . 52
Baglygter . . . . . . . . . . . . . . . . . . . . . . . 165
Baglygter-lampe . . . . . . . . . . . . . . . . . 69
Bagruder
El-opvarmede sidespejle . . . . . . . 27
Bagrudesprinkler/-visker . . . . . . . . . 58
Bakkestarthjælp (HSA) . . . . . . . . . 143
Baklygter . . . . . . . . . . . . . . . . . . . . . . . . 87

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Indeks 209
Bakspejle . . . . . . . . . . . . . . . . . . . . . . . . 25
Barnesædets installations-steder . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Barnestole Installationssteder . . . . . . . . . . . . . . 43
ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . . 45
Systemer . . . . . . . . . . . . . . . . . . . . . . . 41
Barnestolesystemer Top Tether . . . . . . . . . . . . . . . . . . . . . . 47
Batteri . . . . . . . . . . . . . . . . . . . . . . . . . . 160 Beskyttelse mod afladning . . . . . . 90
Start med startkabler . . . . . . . . . 188
Betjening Infotainment-system . . . . . . . . . . . . 99
Bil Bugsering . . . . . . . . . . . . . . . . . . . . 189
Kontrol . . . . . . . . . . . . . . . . . . . . . . . 134
Bilens dimensioner . . . . . . . . . . . . . 202
Bilens egenvægt . . . . . . . . . . . . . . . . 202
Blink, havari . . . . . . . . . . . . . . . . . . . . . 85
Blinklys og vognbaneskiftelys . . . . 85
Blokeringsfri bremser (ABS) . . . . 141
Bluetooth Oversigt . . . . . . . . . . . . . . . . . . . . . . .117
Børnesikring . . . . . . . . . . . . . . . . . . . . . 21
Brændstof . . . . . . . . . . . . . . . . . . . . . . 151
Advarselslampe for lavbrændstofstand . . . . . . . . . . . . . . . 69 Brændstof (Fortsat)
Forbrug - CO2-emissioner . . . . 153
Måler . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Påfyldning af tanken . . . . . . . . . . 152
Bremser . . . . . . . . . . . . . . . . . . . 141, 159 Blokeringsfri . . . . . . . . . . . . . . . . . . 141
Bremse og kobling . . . . . . . . . . . . . . 66
Hjælp . . . . . . . . . . . . . . . . . . . . . . . . . 143
Parkering . . . . . . . . . . . . . . . . . . . . . 142
Væske . . . . . . . . . . . . . . . . . . . . . . . . 159
Bugsering Bil . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
C
Centrallås . . . . . . . . . . . . . . . . . . . . . . . 19
Cruise control . . . . . . . . . . . . . . . . . . . 147Lampe . . . . . . . . . . . . . . . . . . . . . . . . . . 69
D
DækKæder . . . . . . . . . . . . . . . . . . . . . . . . 179
Kompakt reservehjul . . . . . . . . . . 186
Mærkninger . . . . . . . . . . . . . . . . . . . 174
System til overvågningaf tryk . . . . . . . . . . . . . . . . . . . . . . . 175
Udskiftning . . . . . . . . . . . . . . . . . . . 183
Vinter . . . . . . . . . . . . . . . . . . . . . . . . . 174
Dæk og hjul . . . . . . . . . . . . . . . . . . . . 174
Dækner . . . . . . . . . . . . . . . . . . . . . . . . . . 87 Dækner (Fortsat)
Bagagerum/opbevarings-
panel . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Duggede lygter . . . . . . . . . . . . . . . . . 87
Dæktryk . . . . . . . . . . . . . . . . . . . . . . . . 203
Data om motor . . . . . . . . . . . . . . . . . . 201
Databeskyttelse Radiofrekvensidentifikation(RFID) . . . . . . . . . . . . . . . . . . . . . . 207
Dataregistrering, hændelse . . . . . 207
Dimensioner Vehicle . . . . . . . . . . . . . . . . . . . . . . . 202
Displays Service . . . . . . . . . . . . . . . . . . . . . . . . . 64
Dør Centrallås . . . . . . . . . . . . . . . . . . . . . . 19
Dør åben-lampe . . . . . . . . . . . . . . . . 70
Drejelygter . . . . . . . . . . . . . . . . . . . . . . . 86
Duggede lygteglas . . . . . . . . . . . . . . . 87
E
Eksterne
Apparater . . . . . . . . . . . . . . . . . . . . . 108
El-opvarmede sidespejle
Bagrude . . . . . . . . . . . . . . . . . . . . . . . . 27
El-opvarmede spejle . . . . . . . . . . . . . 25
Elektrisk system Sikringer . . . . . . . . . . . . . . . . . . . . . . 168
