OPEL KARL 2016 Sürücü El Kitabı (in Turkish)
Manufacturer: OPEL, Model Year: 2016, Model line: KARL, Model: OPEL KARL 2016Pages: 226, PDF Size: 5.9 MB
Page 1 of 226
OPEL KARL
Sürücü El Kitabı
Page 2 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
İçindekilerGiriş. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kısaca . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Anahtar, Kapılar ve Camlar . . . . . 18
Koltuklar, Güvenlik Sistemleri . . . 30
Eşya saklama ve bagaj bölümleri . . . . . . . . . . . . . . . . . . . . . . 50
Göstergeler ve Kumanda Birimleri . . . . . . . . . . . . . . . . . . . . . . . 57
Aydınlatma . . . . . . . . . . . . . . . . . . . . . 89
Bilgi ve Eğlence Sistemi . . . . . . . . 96
Klima Sistemi Kumanda Birimleri . . . . . . . . . . . . . . . . . . . . . . 130
Sürüş ve Kullanım . . . . . . . . . . . . . 139
Araç Bakımı . . . . . . . . . . . . . . . . . . . 161
Servis ve Bakım . . . . . . . . . . . . . . . 201
Teknik Bilgiler . . . . . . . . . . . . . . . . . 207
Müşteri Bilgileri . . . . . . . . . . . . . . . . 212
Endeksi . . . . . . . . . . . . . . . . . . 216
Page 3 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
2 Giriş
Giriş
Giriş
Page 4 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Giriş3
Araç teknik verileri
Kolay erişim için aracınızın teknik
verilerini önceki sayfaya girin. Bu
bilgiler "Servis ve bakım" ve "Teknik
veri" kısımlarında ve tanıtım plaka-
sında mevcuttur.
Giriş
Aracınız ileri teknolojinin, mükemmel
bir emniyet, çevresel uyum ve kulla-
nımda ekonomik olmanın ideal
sentezini temsil etmektedir.
Aracınızı güvenle kullanmak ve
mükemmel performansını görmek
artık sizin elinizde. Kullanım
kılavuzu bunun için gerekli tüm bilgi-
leri sunmaktadır.
Araçta bulunanları yanlışkullanım
neticesinde meydana gelebilecek
muhtemel kaza ve yaralanmalar
konusunda bilgilendirin.
Aracınızı kullanmakta olduğunuz
ülkenin ilgili kanunlarına mutlaka
uyun. İlgili kanunlar bu Kullanım
Kılavuzundaki bilgilerden farklılık
gösterebilir. Bu kılavuzda verilen talimatlara
uyulmaması
aracınız için verilen
yeni araç garantisinin iptaline neden
olabilir.
Bu Kullanım Kılavuzunda bir yetkili
atölyeye gidilmesi öneriliyorsa, Opel
Yetkili Servisine başvurmanızı
tavsiye ederiz. Gazlı araçlar için
gazlı araçların bakımı için yetkilendi-
rilmiş bir Opel yetkili servisi ile
irtibata geçmenizi öneririz.
Tüm Opel Bayileri ve Yetkili Servis-
leri uygun fiyatlarla birinci sınıf bir
servis sunmaktadır. Opel tarafından
eğitilmiş tecrübeli teknisyenler özel
Opel standartlarına göre çalışmak-
tadır.
Kullanım kılavuzu, bilgi ve eğlence
sistemi kullanma kılavuzu ve servis
kitapçığı daima araç içinde bulundu-
rulmalıdır.
Kullanım Kılavuzundan
Yararlanın
. Bu el kitabında, bu model için
mevcut olan bütün seçenek ve
özellikler açıklanmıştır. Ekran ve
menü fonksiyonları ile ilgili bilgi- leri içeren belirli açıklamalar,
model farklılıkları, ülkelere özgü
modeller, seçime bağlı
donanım
veya aksesuarlar nedeni ile
aracınız için geçerli olmayabilir.
. "Özet bilgiler" bölümü size genel
bir bakış sunar.
. Kitabın ve her bölümün başın-
daki "içindekiler" kısmı aradı-
ğınız bilgiyi bulmaya yardımcı
olacaktır.
. İstediğinizi bulmada size yardım
edecek bir fihrist vardır.
. Bu Kullanım Kılavuzu sol elle
sürülen araçları da anlatır. Çalış-
tırılmaları sağelle çalıştırılan
araçlar ile benzerdir.
. Bu kullanım kılavuzunda dahili
motor kodları kullanılmıştır.İlgili
satış tanımları "Teknik Bilgiler"
bölümündedir.
. Kitap içerisindeki resimlemelerde
kullanılan sağ ve sol, ön ve arka
gibi yönlendirme bilgileri her
zaman sürüş yönü baz alınarak
verilmiştir.
. Araç ekranındaki bilgiler sizin
lisanınızı desteklemiyor olabilir.
Page 5 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
4 Giriş
.Ekran mesajları ve iç etiketlen-
dirme kalın harfler ile yazılmıştır.
Tehlike, Uyarı, Dikkat
{Tehlike
{Tehlike ile işaretlenmiş olan
metin ölümcül yaralanma tehlikesi
ile ilgili bilgi verir. Talimatların
dikkate alınmaması hayati tehli-
keye neden olabilir.
{Uyarı
{Uyarı ile işaretlenmiş olan
metin bir kaza veya yaralanma
tehlikesi ile ilgili bilgi verir.
Talimatların dikkate alınmaması
yaralanmaya sebep olabilir.
Dikkat
Üzerinde Dikkat başlığı olan
metinler araç ile ilgili muhtemel
hasar tehlikelerini belirtir. Talimat-
ların dikkate alınmaması aracın
hasar görmesine sebep olabilir.
Sembollerin anlamları
Sayfa referansları "bkz. sayfa"
anlamına gelen
0.0ile gösteril-
miştir.
Sayfa referansları ve dizin ögeleri
içindekiler kısmındaki girintili yazıları
gösterir.
Araç kişiselleştirme içindeki menü
girdilerini seçmek için kronolojik
sıralama
0ile belirtilir.
Aracınızı daima keyifle kullanmanızı
dileriz.
Adam Opel AG
Page 6 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

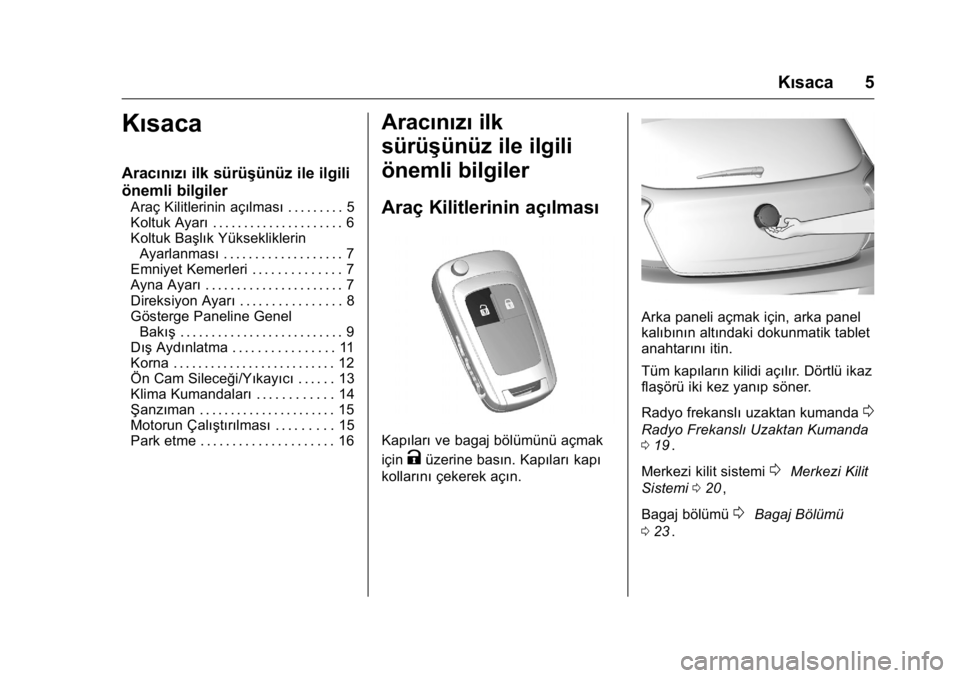

Kısaca 5
Kısaca
Aracınızıilk sürüşünüz ile ilgili
önemli bilgiler
Araç Kilitlerinin açılması . . . . . . . . . 5
Koltuk Ayarı . . . . . . . . . . . . . . . . . . . . . 6
Koltuk Başlık Yüksekliklerin Ayarlanması . . . . . . . . . . . . . . . . . . . 7
Emniyet Kemerleri . . . . . . . . . . . . . . 7
Ayna Ayarı . . . . . . . . . . . . . . . . . . . . . . 7
Direksiyon Ayarı . . . . . . . . . . . . . . . . 8
Gösterge Paneline Genel Bakış . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Dış Aydınlatma . . . . . . . . . . . . . . . . 11
Korna . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Ön Cam Sileceği/Yıkayıcı . . . . . . 13
Klima Kumandaları . . . . . . . . . . . . 14
Şanzıman . . . . . . . . . . . . . . . . . . . . . . 15
Motorun Çalıştırılması . . . . . . . . . 15
Park etme . . . . . . . . . . . . . . . . . . . . . 16
Aracınızı ilk
sürüşünüz ile ilgili
önemli bilgiler
Araç Kilitlerinin açılması
Kapıları ve bagaj bölümünü açmak
için
Küzerine basın. Kapıları kapı
kollarını çekerek açın.
Arka paneli açmak için, arka panel
kalıbının altındaki dokunmatik tablet
anahtarını itin.
Tüm kapıların kilidi açılır. Dörtlü ikaz
flaşörü iki kez yanıp söner.
Radyo frekanslı uzaktan kumanda
0
Radyo Frekanslı Uzaktan Kumanda
0 19ii.
Merkezi kilit sistemi
0Merkezi Kilit
Sistemi 020
ii,
Bagaj bölümü
0Bagaj Bölümü
0 23
ii.
Page 7 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
6 Kısaca

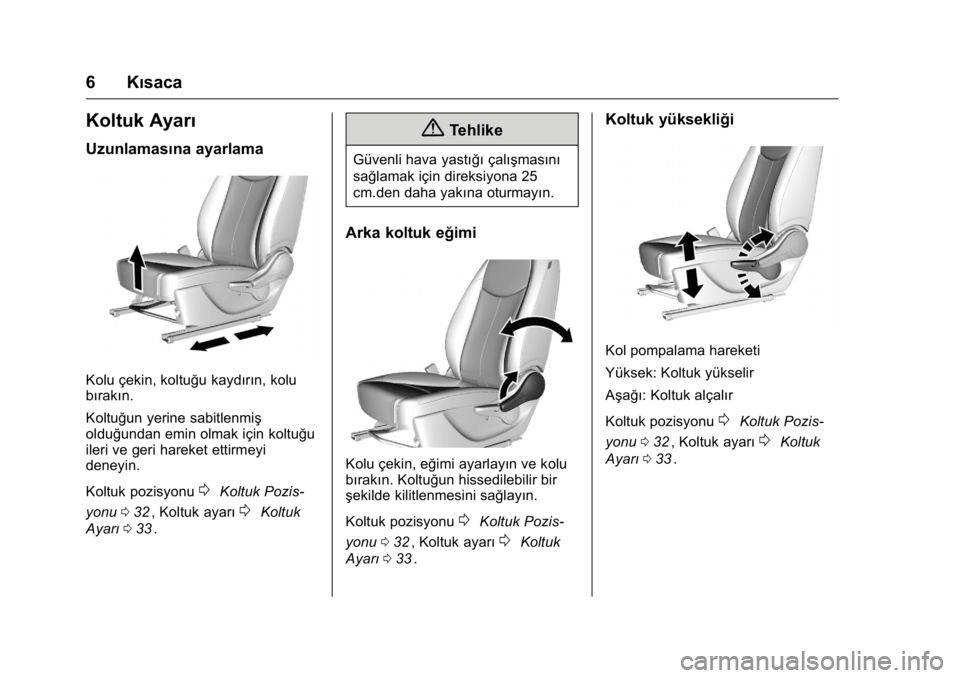

Koltuk Ayarı
Uzunlamasına ayarlama
Kolu çekin, koltuğu kaydırın, kolu
bırakın.
Koltuğun yerine sabitlenmiş
olduğundan emin olmak için koltuğu
ileri ve geri hareket ettirmeyi
deneyin.
Koltuk pozisyonu
0Koltuk Pozis-
yonu 032
ii, Koltuk ayarı0Koltuk
Ayarı 033
ii.
{Tehlike
Güvenli hava yastığı çalışmasını
sağlamak için direksiyona 25
cm.den daha yakına oturmayın.
Arka koltuk eğimi
Kolu çekin, eğimi ayarlayın ve kolu
bırakın. Koltuğun hissedilebilir bir
şekilde kilitlenmesini sağlayın.
Koltuk pozisyonu
0Koltuk Pozis-
yonu 032
ii, Koltuk ayarı0Koltuk
Ayarı 033
ii.
Koltuk yüksekliği
Kol pompalama hareketi
Yüksek: Koltuk yükselir
Aşağı: Koltuk alçalır
Koltuk pozisyonu
0Koltuk Pozis-
yonu 032
ii, Koltuk ayarı0Koltuk
Ayarı 033
ii.
Page 8 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Kısaca 7

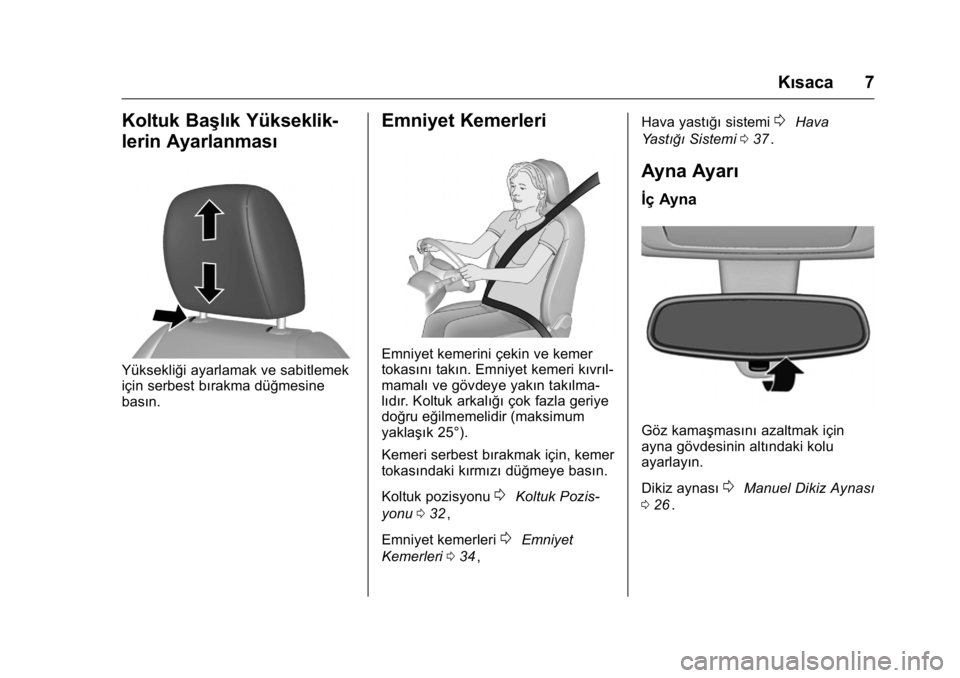

Koltuk Başlık Yükseklik-
lerin Ayarlanması
Yüksekliği ayarlamak ve sabitlemek
için serbest bırakma düğmesine
basın.
Emniyet Kemerleri
Emniyet kemerini çekin ve kemer
tokasınıtakın. Emniyet kemeri kıvrıl-
mamalı ve gövdeye yakın takılma-
lıdır. Koltuk arkalığı çok fazla geriye
doğru eğilmemelidir (maksimum
yaklaşık 25°).
Kemeri serbest bırakmak için, kemer
tokasındaki kırmızı düğmeye basın.
Koltuk pozisyonu
0Koltuk Pozis-
yonu 032
ii,
Emniyet kemerleri
0Emniyet
Kemerleri 034
ii, Hava yastığı
sistemi
0Hava
Yastığı Sistemi 037
ii.
Ayna Ayarı
İç Ayna
Göz kamaşmasını azaltmak için
ayna gövdesinin altındaki kolu
ayarlayın.
Dikiz aynası
0Manuel Dikiz Aynası
0 26
ii.
Page 9 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
8 Kısaca

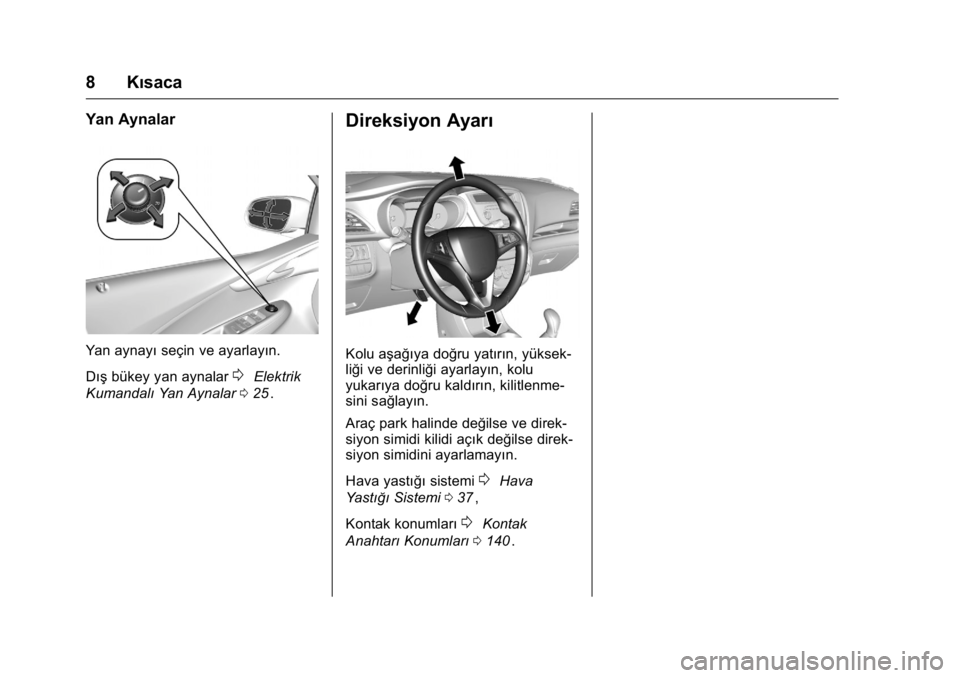

Yan Aynalar
Yan aynayıseçin ve ayarlayın.
Dış bükey yan aynalar
0Elektrik
Kumandalı Yan Aynalar 025
ii.
Direksiyon Ayarı
Kolu aşağıya doğru yatırın, yüksek-
liği ve derinliği ayarlayın, kolu
yukarıya doğru kaldırın, kilitlenme-
sini sağlayın.
Araç park halinde değilse ve direk-
siyon simidi kilidi açık değilse direk-
siyon simidini ayarlamayın.
Hava yastığı sistemi
0Hava
Yastığı Sistemi 037
ii,
Kontak konumları
0Kontak
Anahtarı Konumları 0140
ii.
Page 10 of 226
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Kısaca 9

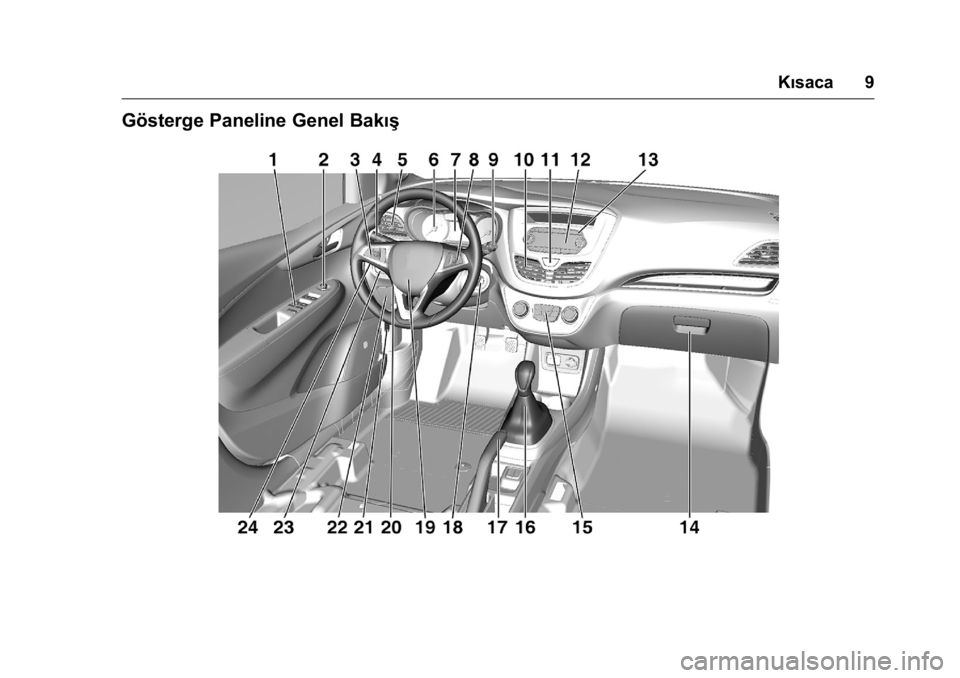

Gösterge Paneline Genel Bakış
