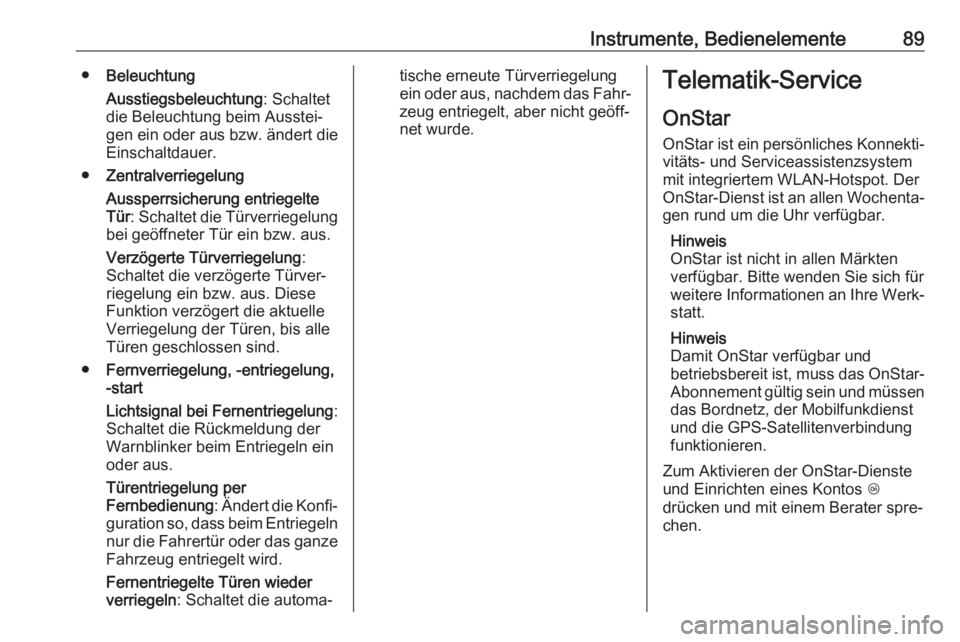

Instrumente, Bedienelemente89●Beleuchtung
Ausstiegsbeleuchtung : Schaltet
die Beleuchtung beim Ausstei‐
gen ein oder aus bzw. ändert die Einschaltdauer.
● Zentralverriegelung
Aussperrsicherung entriegelte
Tür : Schaltet die Türverriegelung
bei geöffneter Tür ein bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese
Funktion verzögert die aktuelle
Verriegelung der Türen, bis alle
Türen geschlossen sind.
● Fernverriegelung, -entriegelung,
-start
Lichtsignal bei Fernentriegelung :
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Türentriegelung per
Fernbedienung : Ändert die Konfi‐
guration so, dass beim Entriegeln nur die Fahrertür oder das ganze
Fahrzeug entriegelt wird.
Fernentriegelte Türen wieder
verriegeln : Schaltet die automa‐tische erneute Türverriegelung
ein oder aus, nachdem das Fahr‐
zeug entriegelt, aber nicht geöff‐
net wurde.Telematik-Service
OnStar OnStar ist ein persönliches Konnekti‐
vitäts- und Serviceassistenzsystem
mit integriertem WLAN-Hotspot. Der
OnStar-Dienst ist an allen Wochenta‐ gen rund um die Uhr verfügbar.
Hinweis
OnStar ist nicht in allen Märkten
verfügbar. Bitte wenden Sie sich für
weitere Informationen an Ihre Werk‐
statt.
Hinweis
Damit OnStar verfügbar und
betriebsbereit ist, muss das OnStar- Abonnement gültig sein und müssen
das Bordnetz, der Mobilfunkdienst
und die GPS-Satellitenverbindung
funktionieren.
Zum Aktivieren der OnStar-Dienste
und Einrichten eines Kontos Z
drücken und mit einem Berater spre‐
chen.

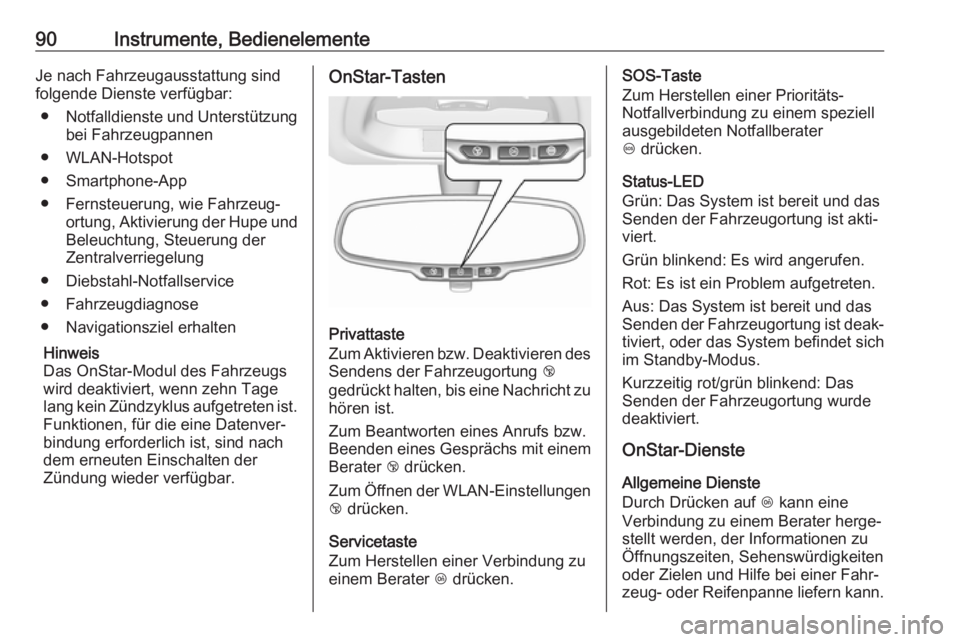

90Instrumente, BedienelementeJe nach Fahrzeugausstattung sind
folgende Dienste verfügbar:
● Notfalldienste und Unterstützung
bei Fahrzeugpannen
● WLAN-Hotspot
● Smartphone-App
● Fernsteuerung, wie Fahrzeug‐ ortung, Aktivierung der Hupe und
Beleuchtung, Steuerung der
Zentralverriegelung
● Diebstahl-Notfallservice
● Fahrzeugdiagnose
● Navigationsziel erhalten
Hinweis
Das OnStar-Modul des Fahrzeugs
wird deaktiviert, wenn zehn Tage
lang kein Zündzyklus aufgetreten ist.
Funktionen, für die eine Datenver‐
bindung erforderlich ist, sind nach
dem erneuten Einschalten der
Zündung wieder verfügbar.OnStar-Tasten
Privattaste
Zum Aktivieren bzw. Deaktivieren des Sendens der Fahrzeugortung j
gedrückt halten, bis eine Nachricht zu
hören ist.
Zum Beantworten eines Anrufs bzw.
Beenden eines Gesprächs mit einem
Berater j drücken.
Zum Öffnen der WLAN-Einstellungen j drücken.
Servicetaste
Zum Herstellen einer Verbindung zu
einem Berater Z drücken.
SOS-Taste
Zum Herstellen einer Prioritäts-
Notfallverbindung zu einem speziell
ausgebildeten Notfallberater
[ drücken.
Status-LED
Grün: Das System ist bereit und das
Senden der Fahrzeugortung ist akti‐
viert.
Grün blinkend: Es wird angerufen.
Rot: Es ist ein Problem aufgetreten.
Aus: Das System ist bereit und das
Senden der Fahrzeugortung ist deak‐
tiviert, oder das System befindet sich
im Standby-Modus.
Kurzzeitig rot/grün blinkend: Das
Senden der Fahrzeugortung wurde
deaktiviert.
OnStar-Dienste
Allgemeine Dienste
Durch Drücken auf Z kann eine
Verbindung zu einem Berater herge‐
stellt werden, der Informationen zu
Öffnungszeiten, Sehenswürdigkeiten
oder Zielen und Hilfe bei einer Fahr‐
zeug- oder Reifenpanne liefern kann.

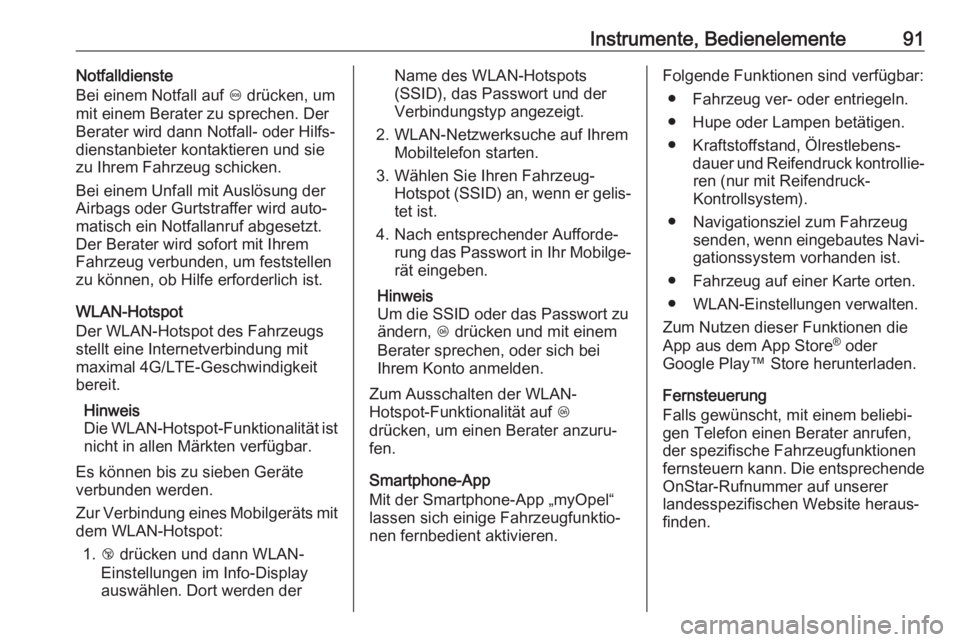

Instrumente, Bedienelemente91Notfalldienste
Bei einem Notfall auf [ drücken, um
mit einem Berater zu sprechen. Der
Berater wird dann Notfall- oder Hilfs‐
dienstanbieter kontaktieren und sie zu Ihrem Fahrzeug schicken.
Bei einem Unfall mit Auslösung der
Airbags oder Gurtstraffer wird auto‐
matisch ein Notfallanruf abgesetzt.
Der Berater wird sofort mit Ihrem
Fahrzeug verbunden, um feststellen
zu können, ob Hilfe erforderlich ist.
WLAN-Hotspot
Der WLAN-Hotspot des Fahrzeugs
stellt eine Internetverbindung mit
maximal 4G/LTE-Geschwindigkeit
bereit.
Hinweis
Die WLAN-Hotspot-Funktionalität ist
nicht in allen Märkten verfügbar.
Es können bis zu sieben Geräte
verbunden werden.
Zur Verbindung eines Mobilgeräts mit
dem WLAN-Hotspot:
1. j drücken und dann WLAN-
Einstellungen im Info-Display
auswählen. Dort werden derName des WLAN-Hotspots
(SSID), das Passwort und der
Verbindungstyp angezeigt.
2. WLAN-Netzwerksuche auf Ihrem Mobiltelefon starten.
3. Wählen Sie Ihren Fahrzeug- Hotspot (SSID) an, wenn er gelis‐tet ist.
4. Nach entsprechender Aufforde‐ rung das Passwort in Ihr Mobilge‐
rät eingeben.
Hinweis
Um die SSID oder das Passwort zu ändern, Z drücken und mit einem
Berater sprechen, oder sich bei
Ihrem Konto anmelden.
Zum Ausschalten der WLAN-
Hotspot-Funktionalität auf Z
drücken, um einen Berater anzuru‐
fen.
Smartphone-App
Mit der Smartphone-App „myOpel“
lassen sich einige Fahrzeugfunktio‐ nen fernbedient aktivieren.Folgende Funktionen sind verfügbar:
● Fahrzeug ver- oder entriegeln.● Hupe oder Lampen betätigen.● Kraftstoffstand, Ölrestlebens‐ dauer und Reifendruck kontrollie‐ren (nur mit Reifendruck-
Kontrollsystem).
● Navigationsziel zum Fahrzeug senden, wenn eingebautes Navi‐
gationssystem vorhanden ist.
● Fahrzeug auf einer Karte orten.
● WLAN-Einstellungen verwalten.
Zum Nutzen dieser Funktionen die
App aus dem App Store ®
oder
Google Play™ Store herunterladen.
Fernsteuerung
Falls gewünscht, mit einem beliebi‐
gen Telefon einen Berater anrufen,
der spezifische Fahrzeugfunktionen
fernsteuern kann. Die entsprechende
OnStar-Rufnummer auf unserer
landesspezifischen Website heraus‐
finden.

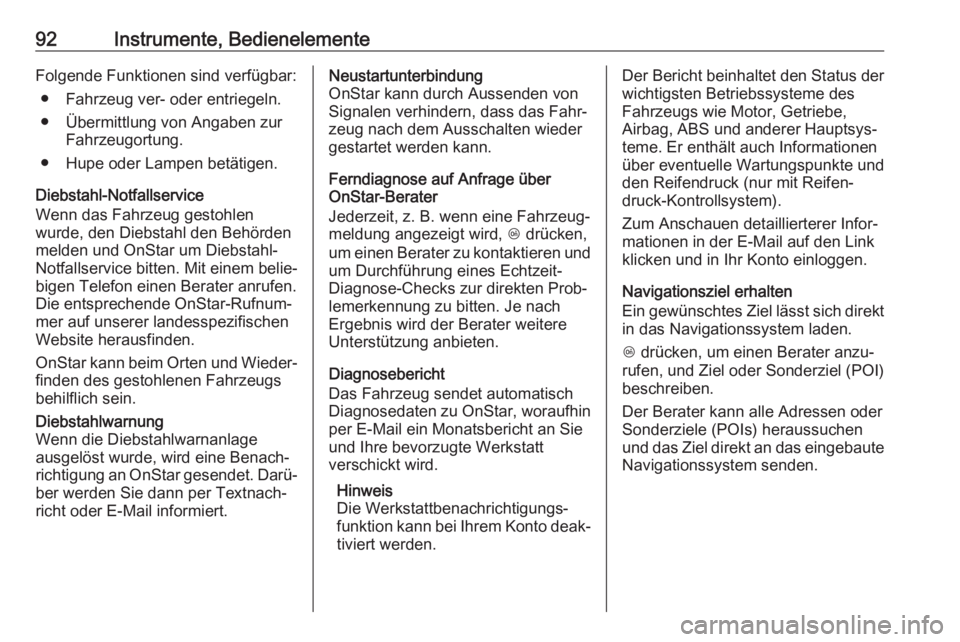

92Instrumente, BedienelementeFolgende Funktionen sind verfügbar:● Fahrzeug ver- oder entriegeln.
● Übermittlung von Angaben zur Fahrzeugortung.
● Hupe oder Lampen betätigen.
Diebstahl-Notfallservice
Wenn das Fahrzeug gestohlen
wurde, den Diebstahl den Behörden
melden und OnStar um Diebstahl-
Notfallservice bitten. Mit einem belie‐ bigen Telefon einen Berater anrufen.
Die entsprechende OnStar-Rufnum‐
mer auf unserer landesspezifischen
Website herausfinden.
OnStar kann beim Orten und Wieder‐
finden des gestohlenen Fahrzeugs
behilflich sein.Diebstahlwarnung
Wenn die Diebstahlwarnanlage
ausgelöst wurde, wird eine Benach‐
richtigung an OnStar gesendet. Darü‐ ber werden Sie dann per Textnach‐
richt oder E-Mail informiert.Neustartunterbindung
OnStar kann durch Aussenden von
Signalen verhindern, dass das Fahr‐
zeug nach dem Ausschalten wieder
gestartet werden kann.
Ferndiagnose auf Anfrage über
OnStar-Berater
Jederzeit, z. B. wenn eine Fahrzeug‐
meldung angezeigt wird, Z drücken,
um einen Berater zu kontaktieren und um Durchführung eines Echtzeit-
Diagnose-Checks zur direkten Prob‐ lemerkennung zu bitten. Je nach
Ergebnis wird der Berater weitere
Unterstützung anbieten.
Diagnosebericht
Das Fahrzeug sendet automatisch Diagnosedaten zu OnStar, woraufhin
per E-Mail ein Monatsbericht an Sie
und Ihre bevorzugte Werkstatt
verschickt wird.
Hinweis
Die Werkstattbenachrichtigungs‐
funktion kann bei Ihrem Konto deak‐
tiviert werden.Der Bericht beinhaltet den Status der wichtigsten Betriebssysteme des
Fahrzeugs wie Motor, Getriebe,
Airbag, ABS und anderer Hauptsys‐
teme. Er enthält auch Informationen
über eventuelle Wartungspunkte und
den Reifendruck (nur mit Reifen‐
druck-Kontrollsystem).
Zum Anschauen detaillierterer Infor‐
mationen in der E-Mail auf den Link
klicken und in Ihr Konto einloggen.
Navigationsziel erhalten
Ein gewünschtes Ziel lässt sich direkt
in das Navigationssystem laden.
Z drücken, um einen Berater anzu‐
rufen, und Ziel oder Sonderziel (POI)
beschreiben.
Der Berater kann alle Adressen oder
Sonderziele (POIs) heraussuchen
und das Ziel direkt an das eingebaute Navigationssystem senden.

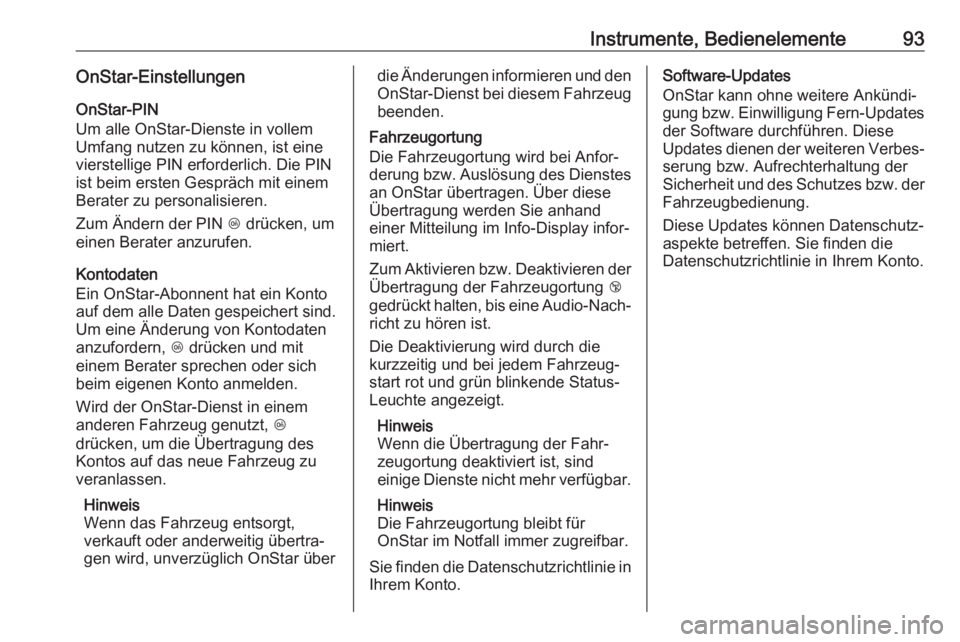

Instrumente, Bedienelemente93OnStar-Einstellungen
OnStar-PIN
Um alle OnStar-Dienste in vollem
Umfang nutzen zu können, ist eine
vierstellige PIN erforderlich. Die PIN
ist beim ersten Gespräch mit einem
Berater zu personalisieren.
Zum Ändern der PIN Z drücken, um
einen Berater anzurufen.
Kontodaten
Ein OnStar-Abonnent hat ein Konto
auf dem alle Daten gespeichert sind.
Um eine Änderung von Kontodaten
anzufordern, Z drücken und mit
einem Berater sprechen oder sich
beim eigenen Konto anmelden.
Wird der OnStar-Dienst in einem
anderen Fahrzeug genutzt, Z
drücken, um die Übertragung des
Kontos auf das neue Fahrzeug zu
veranlassen.
Hinweis
Wenn das Fahrzeug entsorgt,
verkauft oder anderweitig übertra‐
gen wird, unverzüglich OnStar überdie Änderungen informieren und den OnStar-Dienst bei diesem Fahrzeug beenden.
Fahrzeugortung
Die Fahrzeugortung wird bei Anfor‐
derung bzw. Auslösung des Dienstes
an OnStar übertragen. Über diese
Übertragung werden Sie anhand
einer Mitteilung im Info-Display infor‐
miert.
Zum Aktivieren bzw. Deaktivieren der Übertragung der Fahrzeugortung j
gedrückt halten, bis eine Audio-Nach‐
richt zu hören ist.
Die Deaktivierung wird durch die
kurzzeitig und bei jedem Fahrzeug‐
start rot und grün blinkende Status-
Leuchte angezeigt.
Hinweis
Wenn die Übertragung der Fahr‐
zeugortung deaktiviert ist, sind
einige Dienste nicht mehr verfügbar.
Hinweis
Die Fahrzeugortung bleibt für
OnStar im Notfall immer zugreifbar.
Sie finden die Datenschutzrichtlinie in Ihrem Konto.Software-Updates
OnStar kann ohne weitere Ankündi‐
gung bzw. Einwilligung Fern-Updates der Software durchführen. Diese
Updates dienen der weiteren Verbes‐
serung bzw. Aufrechterhaltung der
Sicherheit und des Schutzes bzw. der Fahrzeugbedienung.
Diese Updates können Datenschutz‐
aspekte betreffen. Sie finden die
Datenschutzrichtlinie in Ihrem Konto.

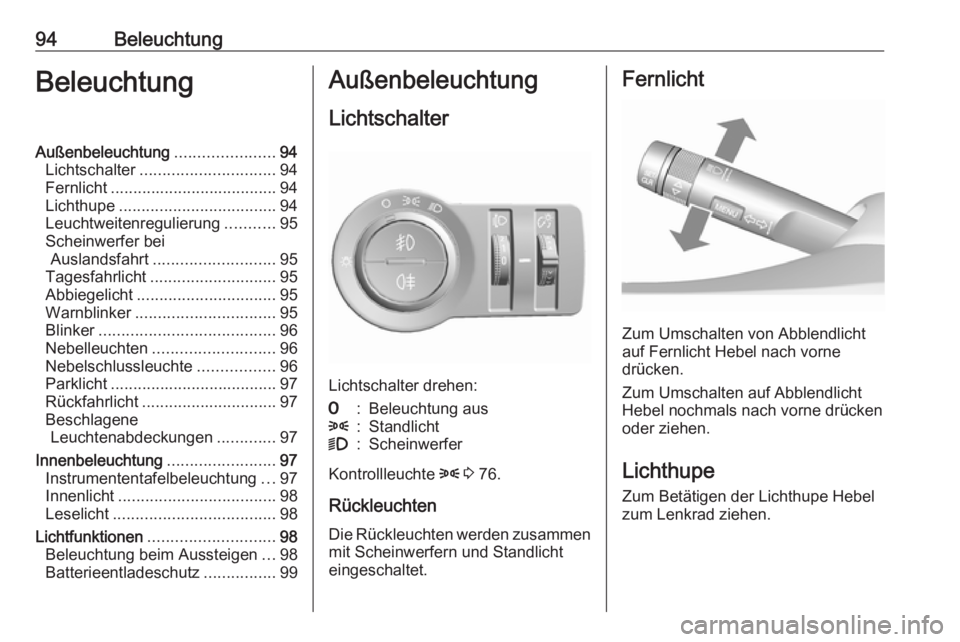

94BeleuchtungBeleuchtungAußenbeleuchtung......................94
Lichtschalter .............................. 94
Fernlicht ..................................... 94
Lichthupe ................................... 94
Leuchtweitenregulierung ...........95
Scheinwerfer bei Auslandsfahrt ........................... 95
Tagesfahrlicht ............................ 95
Abbiegelicht ............................... 95
Warnblinker ............................... 95
Blinker ....................................... 96
Nebelleuchten ........................... 96
Nebelschlussleuchte .................96
Parklicht ..................................... 97
Rückfahrlicht .............................. 97
Beschlagene Leuchtenabdeckungen .............97
Innenbeleuchtung ........................97
Instrumententafelbeleuchtung ...97
Innenlicht ................................... 98
Leselicht .................................... 98
Lichtfunktionen ............................ 98
Beleuchtung beim Aussteigen ...98
Batterieentladeschutz ................99Außenbeleuchtung
Lichtschalter
Lichtschalter drehen:
7:Beleuchtung aus8:Standlicht9:Scheinwerfer
Kontrollleuchte 8 3 76.
Rückleuchten Die Rückleuchten werden zusammen
mit Scheinwerfern und Standlicht
eingeschaltet.
Fernlicht
Zum Umschalten von Abblendlicht
auf Fernlicht Hebel nach vorne
drücken.
Zum Umschalten auf Abblendlicht Hebel nochmals nach vorne drückenoder ziehen.
Lichthupe
Zum Betätigen der Lichthupe Hebel
zum Lenkrad ziehen.

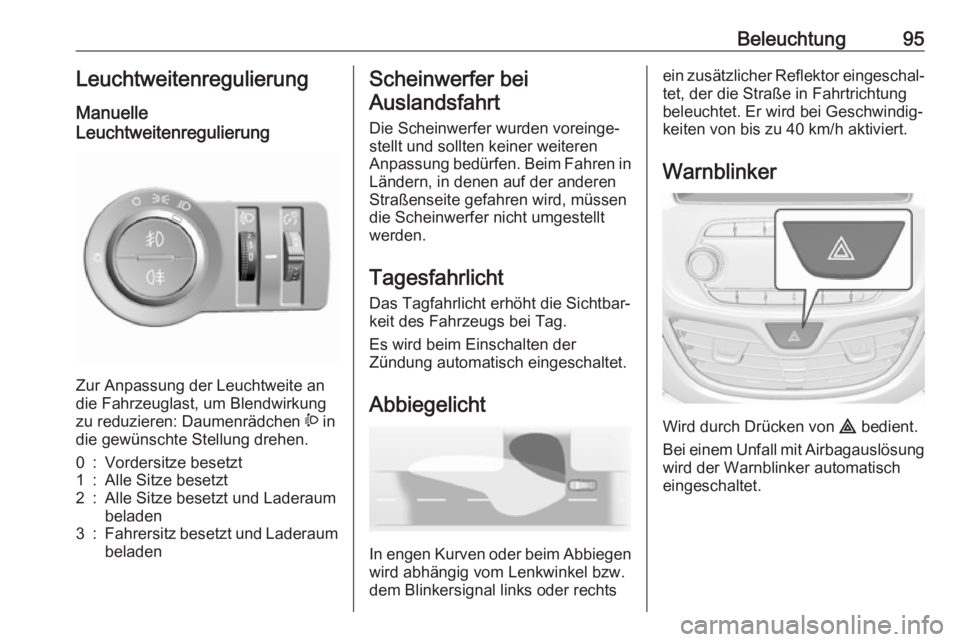

Beleuchtung95Leuchtweitenregulierung
Manuelle
Leuchtweitenregulierung
Zur Anpassung der Leuchtweite an
die Fahrzeuglast, um Blendwirkung
zu reduzieren: Daumenrädchen ? in
die gewünschte Stellung drehen.
0:Vordersitze besetzt1:Alle Sitze besetzt2:Alle Sitze besetzt und Laderaum
beladen3:Fahrersitz besetzt und Laderaum
beladenScheinwerfer bei
Auslandsfahrt
Die Scheinwerfer wurden voreinge‐ stellt und sollten keiner weiteren
Anpassung bedürfen. Beim Fahren in
Ländern, in denen auf der anderen
Straßenseite gefahren wird, müssen
die Scheinwerfer nicht umgestellt
werden.
Tagesfahrlicht Das Tagfahrlicht erhöht die Sichtbar‐
keit des Fahrzeugs bei Tag.
Es wird beim Einschalten der
Zündung automatisch eingeschaltet.
Abbiegelicht
In engen Kurven oder beim Abbiegen
wird abhängig vom Lenkwinkel bzw.
dem Blinkersignal links oder rechts
ein zusätzlicher Reflektor eingeschal‐ tet, der die Straße in Fahrtrichtungbeleuchtet. Er wird bei Geschwindig‐
keiten von bis zu 40 km/h aktiviert.
Warnblinker
Wird durch Drücken von ¨
bedient.
Bei einem Unfall mit Airbagauslösung wird der Warnblinker automatisch
eingeschaltet.

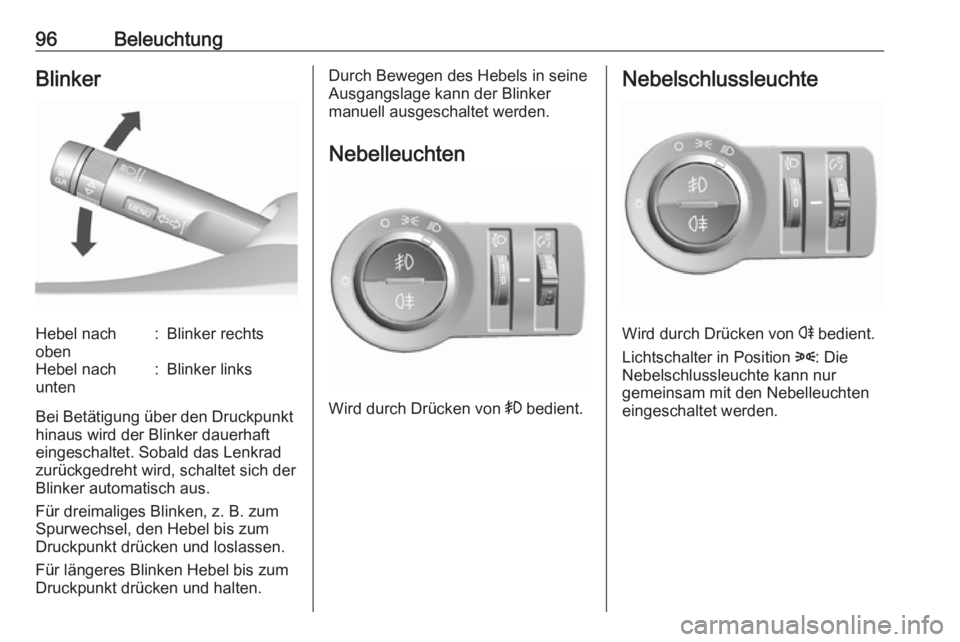

96BeleuchtungBlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Bei Betätigung über den Druckpunkt
hinaus wird der Blinker dauerhaft
eingeschaltet. Sobald das Lenkrad zurückgedreht wird, schaltet sich der
Blinker automatisch aus.
Für dreimaliges Blinken, z. B. zum
Spurwechsel, den Hebel bis zum
Druckpunkt drücken und loslassen.
Für längeres Blinken Hebel bis zum
Druckpunkt drücken und halten.
Durch Bewegen des Hebels in seine
Ausgangslage kann der Blinker
manuell ausgeschaltet werden.
Nebelleuchten
Wird durch Drücken von >
bedient.
Nebelschlussleuchte
Wird durch Drücken von r bedient.
Lichtschalter in Position 8: Die
Nebelschlussleuchte kann nur
gemeinsam mit den Nebelleuchten
eingeschaltet werden.

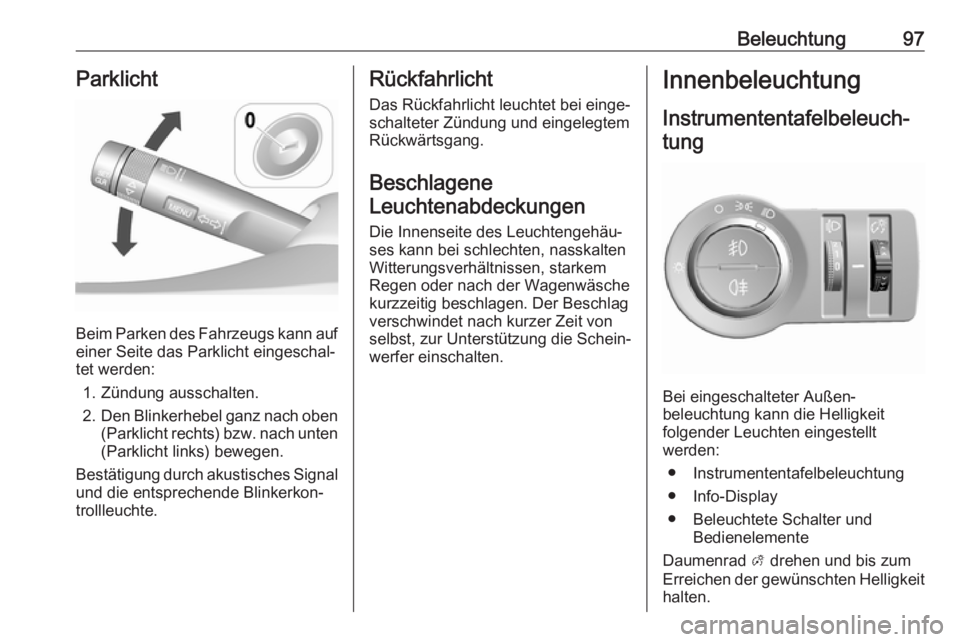

Beleuchtung97Parklicht
Beim Parken des Fahrzeugs kann aufeiner Seite das Parklicht eingeschal‐tet werden:
1. Zündung ausschalten.
2. Den Blinkerhebel ganz nach oben
(Parklicht rechts) bzw. nach unten(Parklicht links) bewegen.
Bestätigung durch akustisches Signal
und die entsprechende Blinkerkon‐
trollleuchte.
Rückfahrlicht
Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene Leuchtenabdeckungen
Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche
kurzzeitig beschlagen. Der Beschlag verschwindet nach kurzer Zeit vonselbst, zur Unterstützung die Schein‐
werfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐tung
Bei eingeschalteter Außen‐
beleuchtung kann die Helligkeit
folgender Leuchten eingestellt
werden:
● Instrumententafelbeleuchtung● Info-Display
● Beleuchtete Schalter und Bedienelemente
Daumenrad A drehen und bis zum
Erreichen der gewünschten Helligkeit halten.

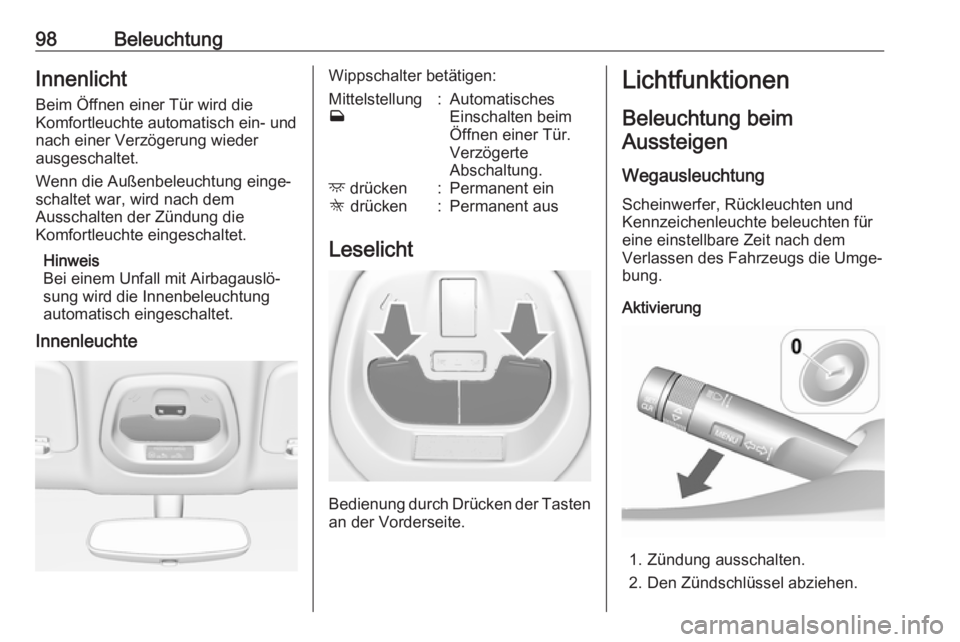

98BeleuchtungInnenlichtBeim Öffnen einer Tür wird die
Komfortleuchte automatisch ein- und nach einer Verzögerung wieder
ausgeschaltet.
Wenn die Außenbeleuchtung einge‐
schaltet war, wird nach dem
Ausschalten der Zündung die
Komfortleuchte eingeschaltet.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung
automatisch eingeschaltet.
InnenleuchteWippschalter betätigen:Mittelstellung
w:Automatisches
Einschalten beim
Öffnen einer Tür.
Verzögerte
Abschaltung.d drücken:Permanent einK drücken:Permanent aus
Leselicht
Bedienung durch Drücken der Tasten
an der Vorderseite.
Lichtfunktionen
Beleuchtung beimAussteigen
WegausleuchtungScheinwerfer, Rückleuchten und
Kennzeichenleuchte beleuchten für
eine einstellbare Zeit nach dem
Verlassen des Fahrzeugs die Umge‐
bung.
Aktivierung
1. Zündung ausschalten.
2. Den Zündschlüssel abziehen.
