OPEL KARL 2017.5 Manual de Instrucciones (in Spanish)

Instrumentos y mandos69LED encendido:funcionamiento
con gas licuadoEl LED
parpadea cinco
veces y se
apaga:el depósito de gas
licuado está vacío
o hay un fallo en el
sistema de gas
licuado. Aparece
un mensaje en el
centro de informa‐
ción del conduc‐
tor.
En cuanto se vacía el depósito de gas
licuado, se cambia automáticamente
al funcionamiento con gasolina hasta que se desconecte el encendido.
Combustible para funcionamiento
con gas licuado 3 138.
Indicador de temperatura
del refrigerante del motor
El número de LED indica la tempera‐
tura del refrigerante.
hasta 2
LED:el motor no ha alcanzado
todavía su temperatura de
funcionamiento3 a 6
LED:temperatura normal de
funcionamientomás de
6 LED:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
indica cuándo cambiar el aceite del
motor y el filtro. Según las condicio‐
nes de conducción, la indicación del
intervalo de cambio de aceite del
motor y del filtro puede variar consi‐
derablemente.

70Instrumentos y mandos
La duración del aceite del motor
restante se muestra como porcentaje
en el Centro de información del
conductor.
Para mostrar la duración restante del aceite del motor, utilice los botones
de la palanca de intermitentes:Pulse MENU para seleccionar Menú
de información del vehículo .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .
Restaurar
Pulse SET/CLR de la palanca del
intermitente durante varios segundos
para restaurar. El menú de vida útil
restante del aceite del motor debe
estar activo. Conecte el encendido,
pero no arranque el motor.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor. Recurra a la ayuda de un taller.
Próximo servicio
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece un mensaje de adver‐ tencia en el centro de información del
conductor. Acuda a un taller para
cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra primero).
Centro de información del conductor
3 80.
Información de servicio 3 187.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos.
La posición de los testigos de control
puede variar en función del equipa‐
miento del vehículo. Al conectar el
encendido, se iluminarán breve‐
mente la mayoría de los testigos de
control a modo de prueba funcional.

Instrumentos y mandos71Los colores de los testigos de control
significan lo siguiente:rojo:peligro, recordatorio
importanteamarillo:aviso, información, averíaverde:confirmación de activa‐
ciónazul:confirmación de activa‐
ciónblanco:confirmación de activa‐
ción

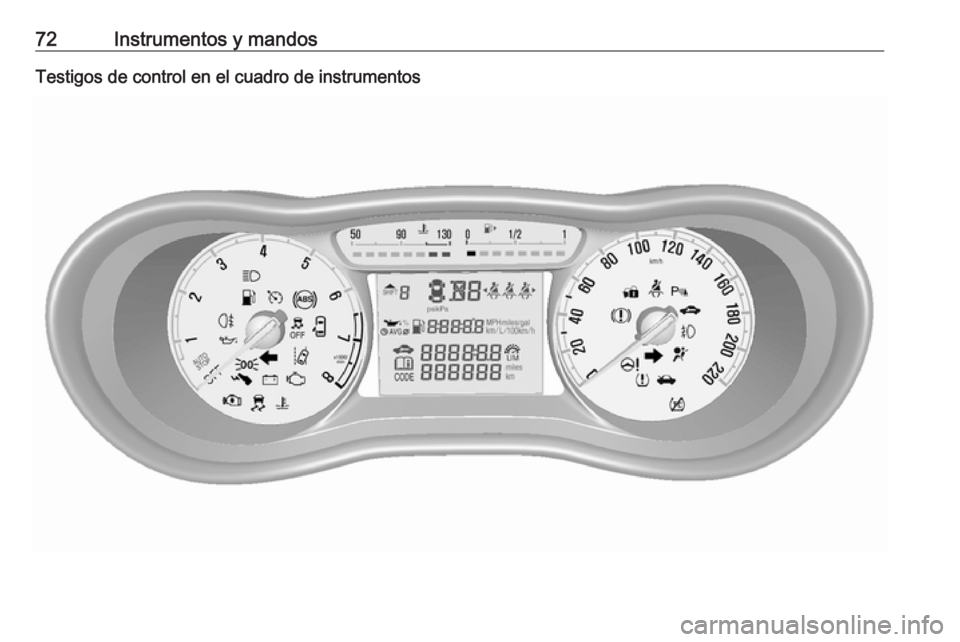

72Instrumentos y mandosTestigos de control en el cuadro de instrumentos

Instrumentos y mandos73Testigos de control en la consola
del techo
Vista general
OIntermitentes 3 73XRecordatorio del cinturón de
seguridad 3 74vAirbags y pretensores de cintu‐
rones 3 74VDesactivación de los airbags
3 75pSistema de carga 3 75ZTestigo de averías 3 75gRevisión urgente del vehículo
3 75RSistema de frenos y embrague
3 76-Accione el pedal 3 76uSistema antibloqueo de frenos
(ABS) 3 76[Cambio a una marcha más
larga 3 76cServodirección 3 76)Aviso de cambio de carril
3 76rAsistente de aparcamiento por
ultrasonidos 3 77aControl electrónico de estabi‐
lidad desactivado 3 77bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 77kSistema de control de tracción
desactivado 3 77WTemperatura del refrigerante
del motor 3 77wSistema de control de presión
de los neumáticos 3 78IPresión de aceite del motor
3 78YNivel de combustible bajo
3 78dInmovilizador 3 79#Potencia del motor reducida
3 798Luces exteriores 3 79CLuz de carretera 3 79>Luces antiniebla 3 79rPiloto antiniebla 3 79mRegulador de velocidad 3 79LLimitador de velocidad 3 79/Capó abierto 3 79NPuerta abierta 3 79
Intermitentes
O se enciende o parpadea en verde.

74Instrumentos y mandosSe enciende un instanteLas luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las
luces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente.
Sustitución de bombillas 3 153, Fusi‐
bles 3 160.
Intermitentes 3 99.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante se
enciende o parpadea en rojo en el
velocímetro.
k para el asiento del acompañante
se enciende o parpadea en rojo en la consola del techo cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor
durante un máximo de
100 segundos hasta que se abroche
el cinturón de seguridad.
Abrocharse el cinturón de seguridad
3 38.
Estado del cinturón de seguridad
en los asientos traseros
X se enciende o parpadea en el
centro de información del conductor.
Se enciende
Tras tener el motor en marcha
durante un mínimo de 35 segundos,
hasta que se abroche el cinturón.
Parpadea
Después de iniciar la marcha, cuando el cinturón de seguridad está desa‐
brochado.
Abrocharse el cinturón de seguridad
3 38.
Airbags y pretensores de
cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
cuatro segundos. Si no se enciende,
no se apaga al cabo de
cuatro segundos o si se enciende durante la marcha, hay una avería en el sistema de airbags. Recurra a la

Instrumentos y mandos75ayuda de un taller. Los airbags y los
pretensores de cinturones podrían no
dispararse en caso de accidente.
La activación de los pretensores de cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de cinturones, sistema de airbags 3 37, 3 39.
Desactivación de los
airbags
d se enciende en amarillo.
El airbag del acompañante está acti‐
vado.
c se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 44.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención
infantil junto con un airbag del
acompañante activado.
Peligro de muerte para una
persona adulta con un airbag del acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor. La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
Recurra inmediatamente a la ayuda
de un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un
taller.
Revisión urgente del vehículo
g se enciende en amarillo.

76Instrumentos y mandosAdemás, aparece una advertencia enel centro de información del conduc‐
tor.
El vehículo requiere servicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 86.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido del freno y embra‐
gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 150.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se
conecta el encendido 3 127.
Accione el pedal
- se enciende o parpadea en amari‐
llo.
Se enciende
Se debe pisar el pedal del embrague
para arrancar el motor en modo de parada automática. Sistema stop-
start 3 118.
Parpadea Es necesario pisar el pedal para
arrancar el motor con la llave 3 16,
3 117.
Sistema antibloqueo de frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 126.Cambio de marchas
Cuando se recomienda cambiar a
una marcha superior para ahorrar
combustible, se indica [ con el
número de una marcha superior.
Dirección asistida
c se enciende en amarillo.
Se enciende cuando la dirección
asistida está desactivada
Avería en el sistema de la dirección
asistida. Recurra a un taller.
Iluminación simultánea de c y b
El sistema de la dirección asistida
debe calibrarse; calibración del
sistema 3 130.
Aviso de cambio de carril ) se enciende en verde o parpadea
en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.

Instrumentos y mandos77Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Aviso de cambio de carril 3 136.
Asistente de aparcamiento por ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están
sucios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez
eliminada la fuente de las interferen‐
cias, el sistema funcionará con
normalidad.
Haga subsanar la causa de la avería del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 134.Control electrónico de
estabilidad desactivado
t se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema de control de tracción
b parpadea o se enciende en amari‐
llo.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un poco automáticamente.
Se enciende Hay una avería en el sistema. Si
aparece un código de advertencia en
el centro de información del conduc‐
tor. Se puede continuar conduciendo. El sistema no está operativo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.Haga subsanar la causa de la avería en un taller.
Control electrónico de estabilidad
3 129 , Sistema de control de tracción
3 128.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Temperatura del
refrigerante del motor
W se enciende en rojo.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante es demasiado alta.
Compruebe el nivel de refrigerante
3 149.

78Instrumentos y mandosSi el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Sistema de control depresión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control
permanece encendido. Recurra a un
taller.
Sistema de control de presión de los
neumáticos 3 168.
Presión de aceite del motor I se enciende en rojo.Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga la palanca selectora en punto muerto.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
Durante una parada automática
(Autostop), la unidad de servo‐
freno se mantendrá operativa.
No saque la llave hasta que el
vehículo esté parado; de lo contra‐ rio, la columna de la dirección se
podría bloquear de forma inespe‐
rada.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 148.
Nivel de combustible bajo
Y se enciende o parpadea en amari‐
llo.
Se enciende
El nivel en el depósito de combustible es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el
depósito de combustible.
Repostaje 3 140.
Catalizador 3 122.
