Cura del veicolo149

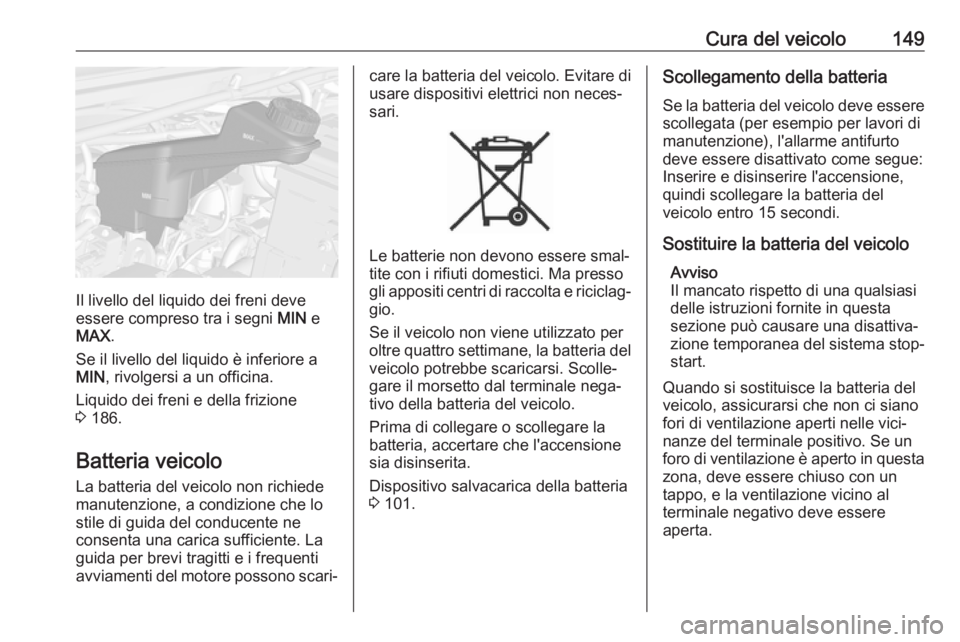

Il livello del liquido dei freni deve
essere compreso tra i segni MIN e
MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 186.
Batteria veicolo La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria del veicolo. Evitare di
usare dispositivi elettrici non neces‐
sari.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria del veicolo potrebbe scaricarsi. Scolle‐
gare il morsetto dal terminale nega‐ tivo della batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 101.
Scollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di manutenzione), l'allarme antifurto
deve essere disattivato come segue: Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.

150Cura del veicoloNei veicoli dotati di batteria AGM
(Absorptive Glass Mat - a elettrolito
assorbito), assicurarsi di fare sosti‐
tuire la batteria con un'altra batteria
AGM.
Si raccomanda l'uso di una batteria
originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, le prestazioni potrebbero
subire una riduzione.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria
potrebbe subire danni.
Avviamento di emergenza 3 178.
Sistema Start-stop 3 116.
Etichetta di avvertimento
Significato dei simboli:
● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere presente nelle vicinanze dellabatteria.

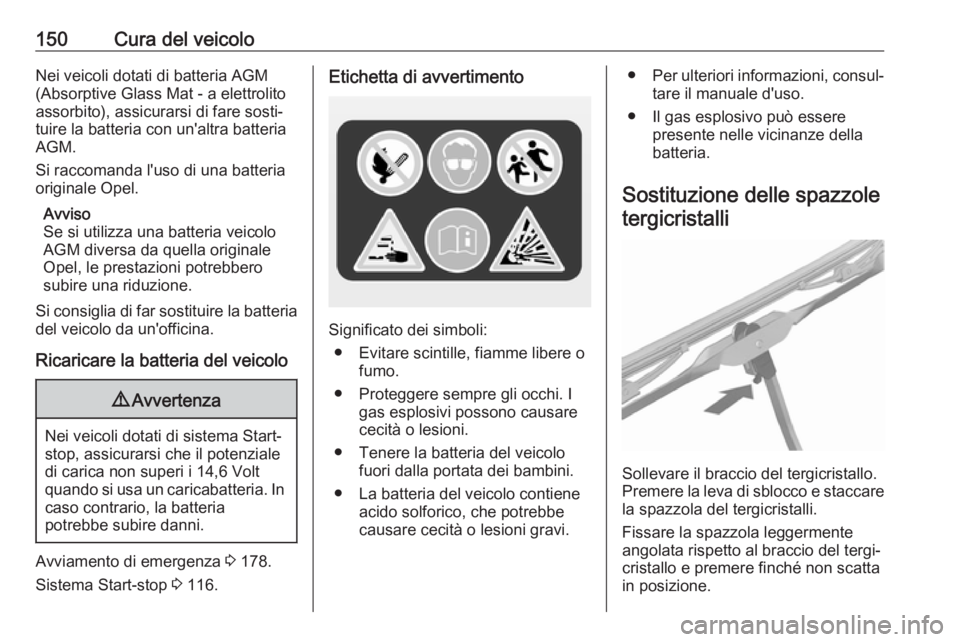

Sostituzione delle spazzole
tergicristalli
Sollevare il braccio del tergicristallo.
Premere la leva di sblocco e staccare la spazzola del tergicristalli.
Fissare la spazzola leggermente angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.

Cura del veicolo151Abbassare con cautela il braccio del
tergicristallo.

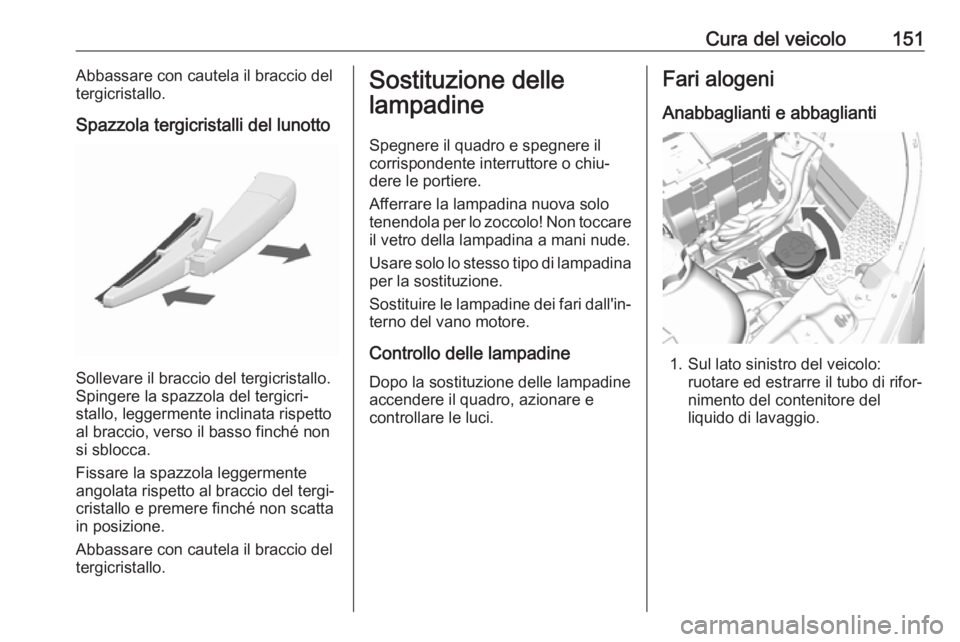

Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Spingere la spazzola del tergicri‐
stallo, leggermente inclinata rispetto
al braccio, verso il basso finché non
si sblocca.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Sostituzione delle
lampadine
Spegnere il quadro e spegnere il
corrispondente interruttore o chiu‐
dere le portiere.
Afferrare la lampadina nuova solo tenendola per lo zoccolo! Non toccare
il vetro della lampadina a mani nude.
Usare solo lo stesso tipo di lampadina
per la sostituzione.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.Fari alogeni
Anabbaglianti e abbaglianti
1. Sul lato sinistro del veicolo: ruotare ed estrarre il tubo di rifor‐nimento del contenitore del
liquido di lavaggio.

152Cura del veicolo

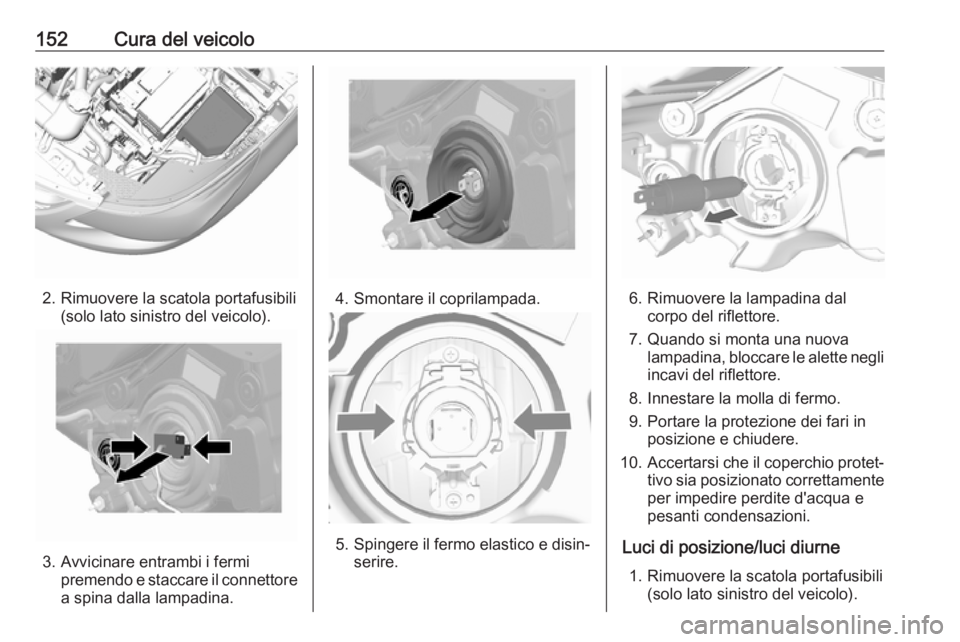

2. Rimuovere la scatola portafusibili(solo lato sinistro del veicolo).
3. Avvicinare entrambi i fermipremendo e staccare il connettore
a spina dalla lampadina.
4. Smontare il coprilampada.
5. Spingere il fermo elastico e disin‐ serire.
6. Rimuovere la lampadina dalcorpo del riflettore.
7. Quando si monta una nuova lampadina, bloccare le alette negli
incavi del riflettore.
8. Innestare la molla di fermo.
9. Portare la protezione dei fari in posizione e chiudere.
10. Accertarsi che il coperchio protet‐
tivo sia posizionato correttamente
per impedire perdite d'acqua e
pesanti condensazioni.
Luci di posizione/luci diurne 1. Rimuovere la scatola portafusibili (solo lato sinistro del veicolo).

Cura del veicolo153
2. Ruotare il portalampada in sensoantiorario e rimuovere.
3. Staccare la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci diurne/luci di posizione con
LED
Le luci di posizione e diurne sono a
LED e non sono sostituibili. Rivolgersi a un'officina in caso di LED difettoso.
Fendinebbia
1. Inclinare la ruota e rimuovere i due dadi a spinta sul rivestimento
esterno della stessa.
2. Scollegare il connettore elettrico dal portalampada.
3. Rimuovere il gruppo lampada in senso antiorario ed estrarlo in
linea retta.
4. Montare un nuovo gruppo lampada e ruotarlo in senso
orario.
5. Ricollegare il connettore elettrico.

154Cura del veicoloIndicatori di direzione

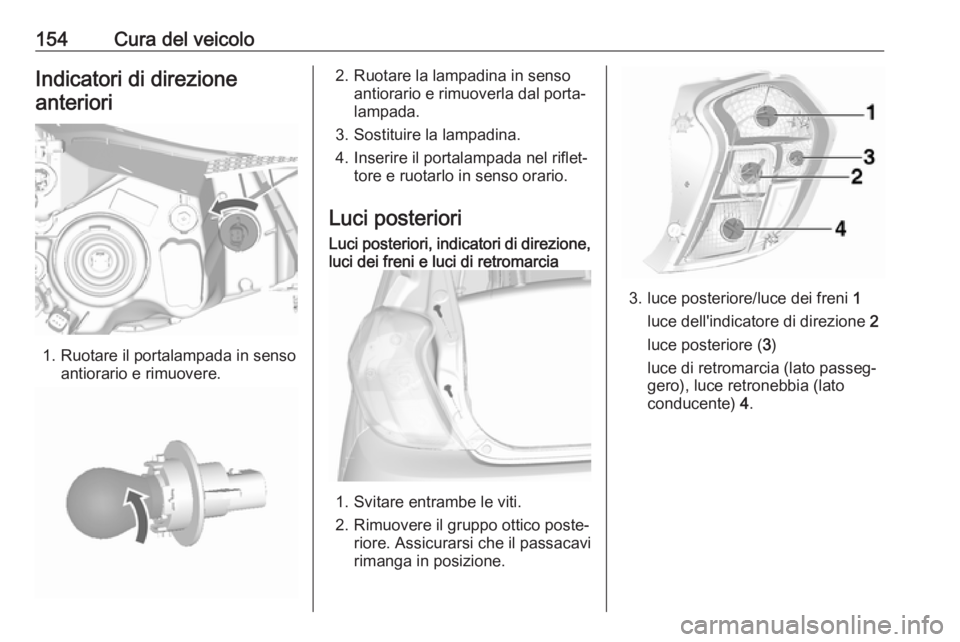

anteriori
1. Ruotare il portalampada in senso antiorario e rimuovere.
2. Ruotare la lampadina in sensoantiorario e rimuoverla dal porta‐
lampada.
3. Sostituire la lampadina.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci posterioriLuci posteriori, indicatori di direzione, luci dei freni e luci di retromarcia
1. Svitare entrambe le viti.
2. Rimuovere il gruppo ottico poste‐ riore. Assicurarsi che il passacavi
rimanga in posizione.
3. luce posteriore/luce dei freni 1
luce dell'indicatore di direzione 2
luce posteriore ( 3)
luce di retromarcia (lato passeg‐
gero), luce retronebbia (lato
conducente) 4.

Cura del veicolo155

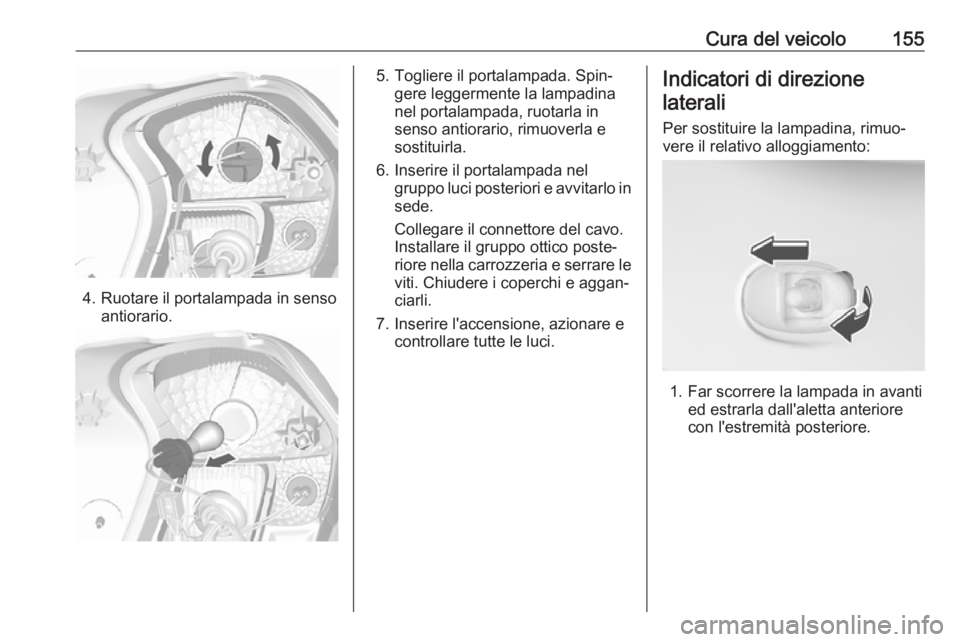

4. Ruotare il portalampada in sensoantiorario.
5. Togliere il portalampada. Spin‐gere leggermente la lampadina
nel portalampada, ruotarla in
senso antiorario, rimuoverla e
sostituirla.
6. Inserire il portalampada nel gruppo luci posteriori e avvitarlo in
sede.
Collegare il connettore del cavo.
Installare il gruppo ottico poste‐
riore nella carrozzeria e serrare le
viti. Chiudere i coperchi e aggan‐
ciarli.
7. Inserire l'accensione, azionare e controllare tutte le luci.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐ vere il relativo alloggiamento:
1. Far scorrere la lampada in avanti ed estrarla dall'aletta anteriore
con l'estremità posteriore.

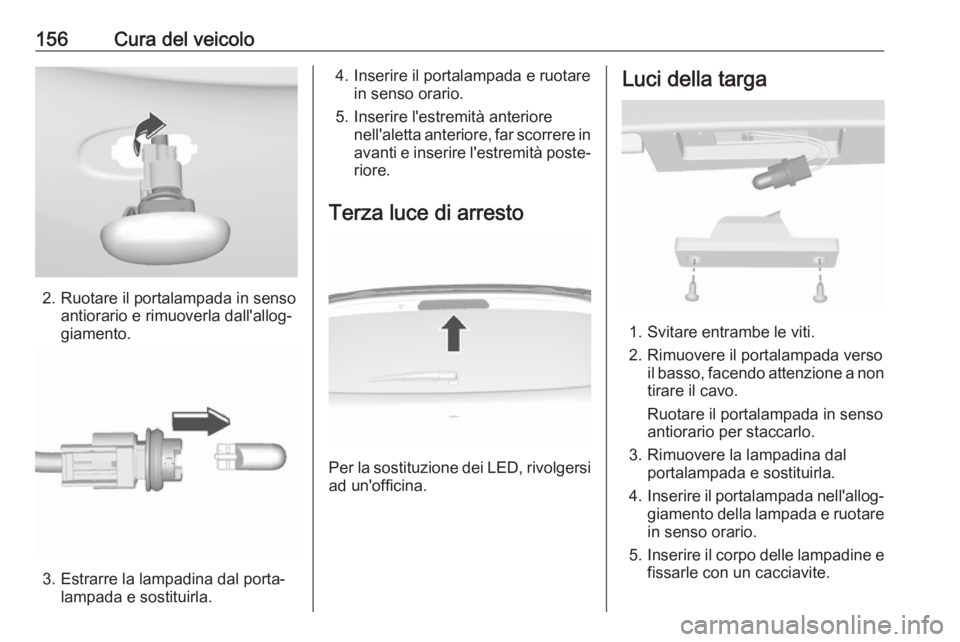

156Cura del veicolo
2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità anteriore nell'aletta anteriore, far scorrere in
avanti e inserire l'estremità poste‐ riore.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.
Luci della targa
1. Svitare entrambe le viti.
2. Rimuovere il portalampada verso il basso, facendo attenzione a non
tirare il cavo.
Ruotare il portalampada in senso
antiorario per staccarlo.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
5. Inserire il corpo delle lampadine e
fissarle con un cacciavite.

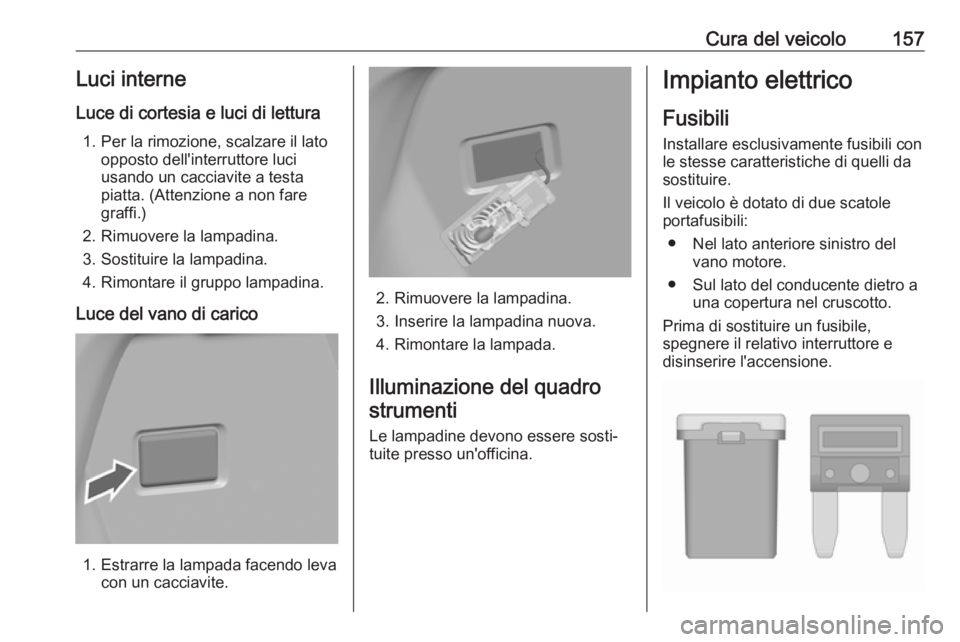

Cura del veicolo157Luci interne
Luce di cortesia e luci di lettura 1. Per la rimozione, scalzare il lato opposto dell'interruttore luci
usando un cacciavite a testa
piatta. (Attenzione a non fare
graffi.)
2. Rimuovere la lampadina.
3. Sostituire la lampadina. 4. Rimontare il gruppo lampadina.
Luce del vano di carico
1. Estrarre la lampada facendo leva con un cacciavite.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lampada.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐
tuite presso un'officina.
Impianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● Nel lato anteriore sinistro del vano motore.
● Sul lato del conducente dietro a una copertura nel cruscotto.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.

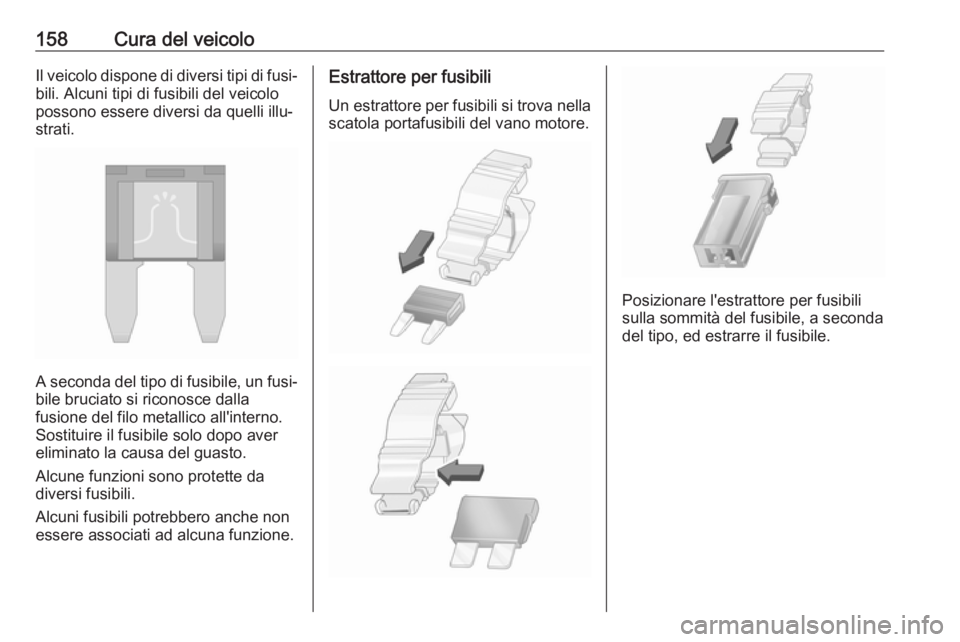

158Cura del veicoloIl veicolo dispone di diversi tipi di fusi‐
bili. Alcuni tipi di fusibili del veicolo
possono essere diversi da quelli illu‐
strati.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
