OPEL KARL 2017.5 Manuel d'utilisation (in French)

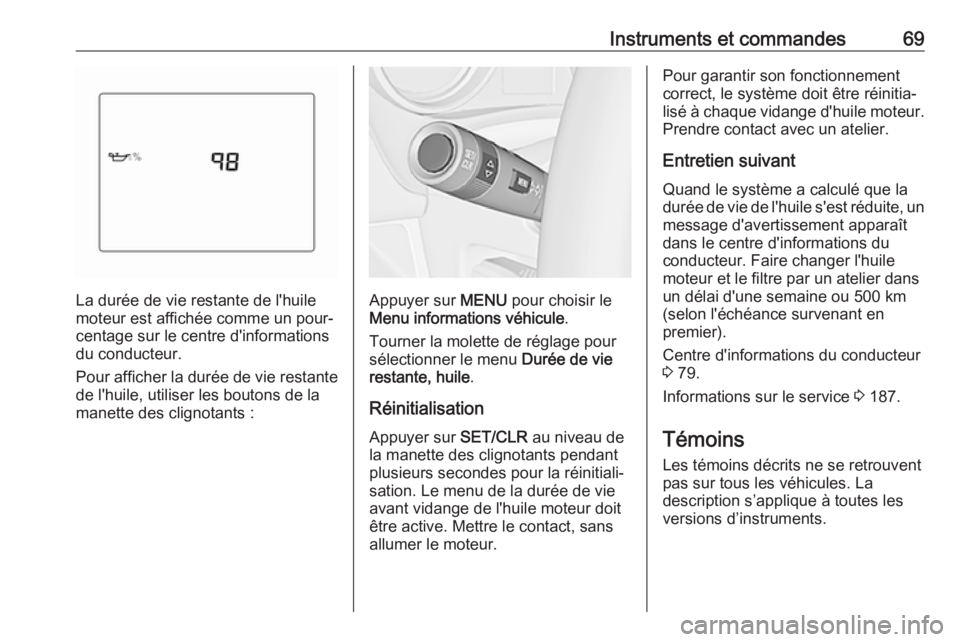

Instruments et commandes69
La durée de vie restante de l'huile
moteur est affichée comme un pour‐
centage sur le centre d'informations
du conducteur.
Pour afficher la durée de vie restante de l'huile, utiliser les boutons de la
manette des clignotants :Appuyer sur MENU pour choisir le
Menu informations véhicule .
Tourner la molette de réglage pour
sélectionner le menu Durée de vie
restante, huile .
Réinitialisation Appuyer sur SET/CLR au niveau de
la manette des clignotants pendant
plusieurs secondes pour la réinitiali‐
sation. Le menu de la durée de vie
avant vidange de l'huile moteur doit
être active. Mettre le contact, sans
allumer le moteur.
Pour garantir son fonctionnement
correct, le système doit être réinitia‐
lisé à chaque vidange d'huile moteur. Prendre contact avec un atelier.
Entretien suivant
Quand le système a calculé que la
durée de vie de l'huile s'est réduite, un message d'avertissement apparaît
dans le centre d'informations du
conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans un délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).
Centre d'informations du conducteur 3 79.
Informations sur le service 3 187.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments.

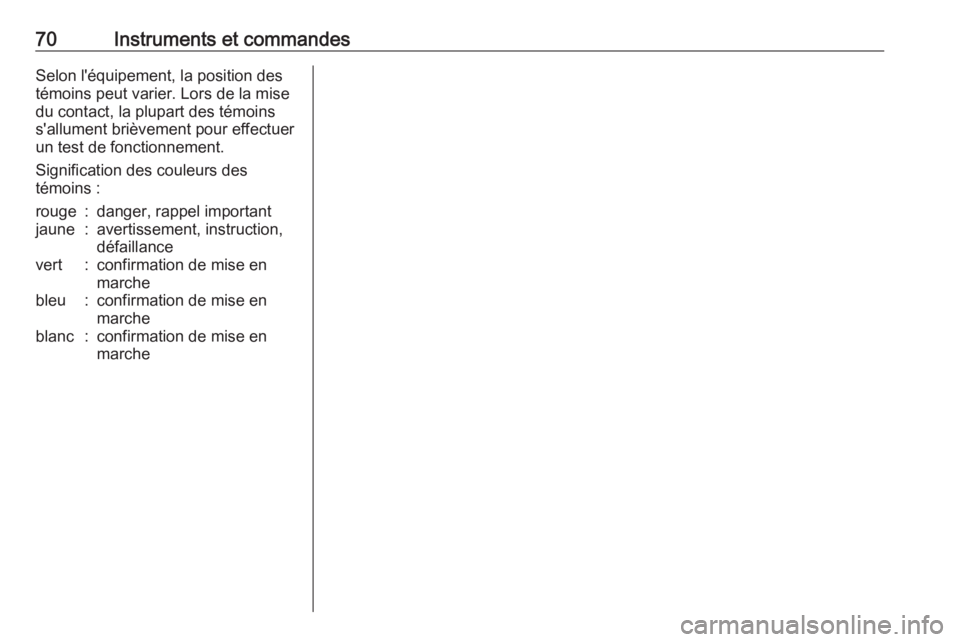

70Instruments et commandesSelon l'équipement, la position des
témoins peut varier. Lors de la mise
du contact, la plupart des témoins
s'allument brièvement pour effectuer
un test de fonctionnement.
Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en
marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche

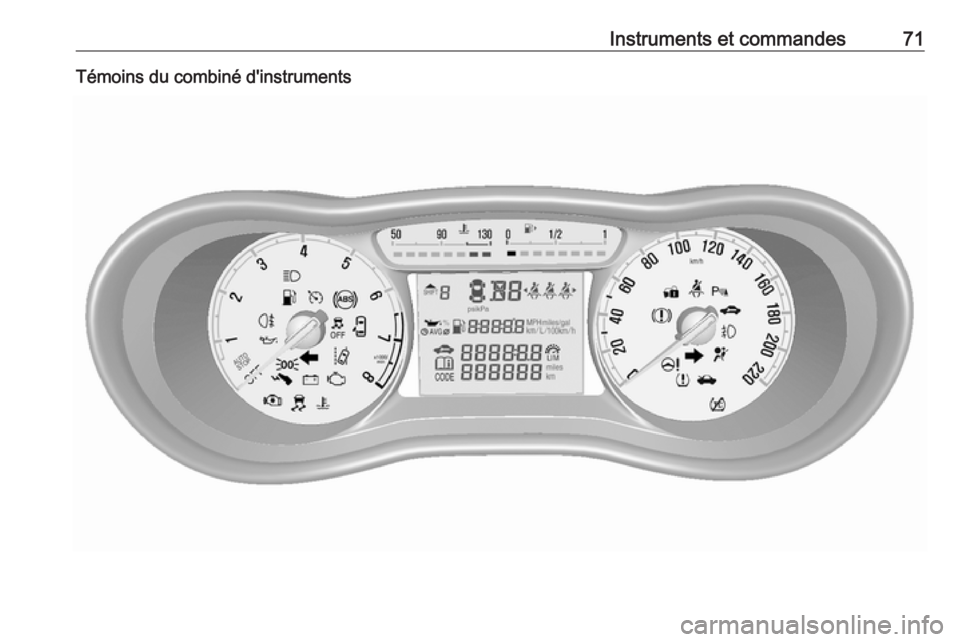

Instruments et commandes71Témoins du combiné d'instruments

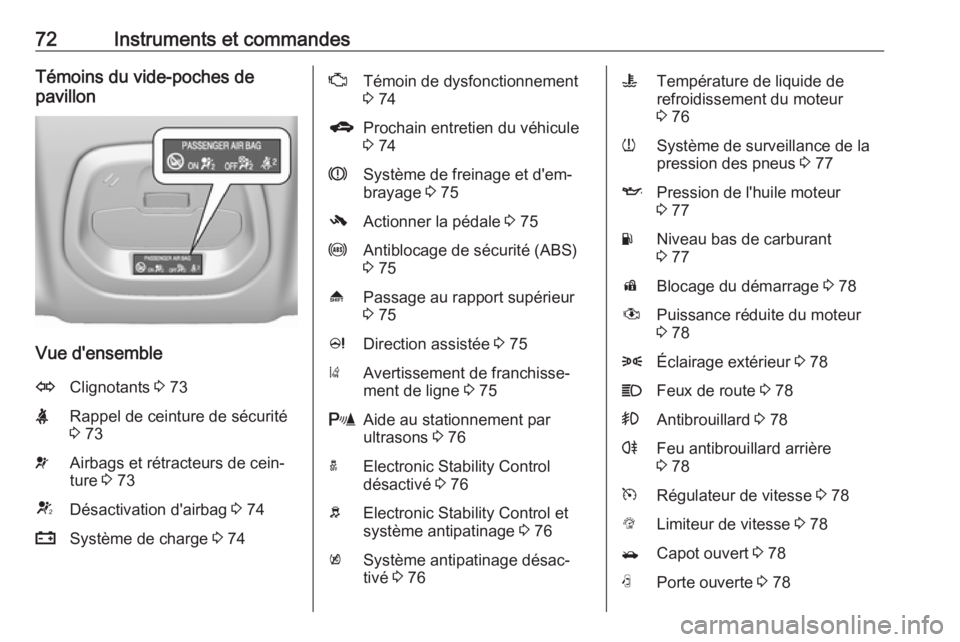

72Instruments et commandesTémoins du vide-poches de
pavillon
Vue d'ensemble
OClignotants 3 73XRappel de ceinture de sécurité
3 73vAirbags et rétracteurs de cein‐
ture 3 73VDésactivation d'airbag 3 74pSystème de charge 3 74ZTémoin de dysfonctionnement
3 74gProchain entretien du véhicule
3 74RSystème de freinage et d'em‐
brayage 3 75-Actionner la pédale 3 75uAntiblocage de sécurité (ABS)
3 75[Passage au rapport supérieur
3 75cDirection assistée 3 75)Avertissement de franchisse‐
ment de ligne 3 75rAide au stationnement par
ultrasons 3 76aElectronic Stability Control
désactivé 3 76bElectronic Stability Control et
système antipatinage 3 76kSystème antipatinage désac‐
tivé 3 76WTempérature de liquide de
refroidissement du moteur
3 76wSystème de surveillance de la
pression des pneus 3 77IPression de l'huile moteur
3 77YNiveau bas de carburant
3 77dBlocage du démarrage 3 78#Puissance réduite du moteur
3 788Éclairage extérieur 3 78CFeux de route 3 78>Antibrouillard 3 78rFeu antibrouillard arrière
3 78mRégulateur de vitesse 3 78LLimiteur de vitesse 3 78/Capot ouvert 3 78NPorte ouverte 3 78

Instruments et commandes73Clignotant
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de
détresse sont activés.
Clignotement rapidement : défail‐
lance d'une ampoule de clignotant ou
du fusible associé.
Remplacement des ampoules
3 152, fusibles 3 159.
Clignotants 3 98.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le comp‐
teur de vitesse.
k pour le siège passager avant s'al‐
lume ou clignote en rouge sur la console de pavillon quand le siège est occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture de sécurité soit
bouclée.
Clignotement
Après avoir démarré le moteur,
pendant 100 secondes maximum,
jusqu'à ce que la ceinture soit
bouclée.
Attacher la ceinture de sécurité 3 38.
Statut de ceinture de sécurité des
sièges arrière
X clignote ou s'allume dans le centre
d'informations du conducteur.
Allumé
Après avoir démarré le moteur,
pendant 35 secondes minimum,
jusqu'à ce que la ceinture de sécurité
soit bouclée.
Clignotement
Après avoir démarré, quand la cein‐
ture n'est pas bouclée.
Attacher la ceinture de sécurité 3 38.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ quatre
secondes. S'il ne s'allume pas, s'il ne
s'éteint pas après quatre secondes
ou s'il s'allume en roulant, le système d'airbag présente une défaillance.
Prendre contact avec un atelier. Les

74Instruments et commandesairbags et les rétracteurs de ceinturepeuvent ne pas se déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 37, 3 39.
Désactivation d'airbag d s'allume en jaune.
L'airbag de passager avant est activé.
c s'allume en jaune.
L'airbag de passager avant est
désactivé 3 44.
9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐ dre immédiatement contact avec un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Prochain entretien du
véhicule
g s'allume en jaune.

Instruments et commandes75En outre, un code d'avertissement est
affiché dans le centre d'informations
du conducteur.
Le véhicule a besoin d'un entretien.
Prendre contact avec un atelier.
Messages du véhicule 3 85.
Système de freinage et d'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas, lorsque le frein
de stationnement manuel n'est pas
serré 3 149.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
S'allume lorsque le frein de station‐ nement manuel est serré et que le
contact est mis 3 125.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé
La pédale d'embrayage doit être
enfoncée pour démarrer le moteur en
mode Arrêt automatique. Système
d'arrêt-démarrage 3 115.
Clignotement
La pédale doit être enfoncée pour
démarrer le moteur avec la clé 3 16,
3 114.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐ des après avoir mis le contact. Le
système est opérationnel dès que le témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un
défaut. Le dispositif de freinage conti‐ nue à fonctionner mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 124.Changement de rapport
Lorsqu’il est recommandé de passer
au rapport de vitesse supérieure pour
permettre d'effectuer des économies
de carburant, [ est affiché avec le
chiffre d'un rapport supérieur.
Direction assistée
c s'allume en jaune.
S'allume en cas de direction
assistée désactivée
Dysfonctionnement de la direction
assistée. Prendre contact avec un
atelier.
c et b allumés simultanément
Le système de direction assistée doit être étalonné, étalonnage du système3 128.
Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.

76Instruments et commandesS'allume en vertLe système est sous tension et prêt à
fonctionner.
Clignote en jaune
Le système détecte un changement
de file inattendu.
Avertissement de franchissement de ligne 3 134.
Aide au stationnement par ultrasons
r s'allume en jaune.
Défaillance dans le système
ou
Défaillance en raison de capteurs
encrassés ou couverts de givre ou de neige
ou
Interférences dues à des sources
d'ultrasons externes. Une fois ces
sources d’interférences éliminées, le
système fonctionne de nouveau
correctement.
Faire remédier à la cause du
problème par un atelier.Aide au stationnement à ultrasons
3 132.
Electronic Stability Control
désactivé
t s'allume en jaune.
Le système est désactivé.
Electronic Stability Control et système antipatinage
b clignote ou s'allume en jaune.
Clignotement
Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement.
Allumé Présence d'une défaillance dans le
système. Affichage d'un code d'aver‐
tissement dans le centre d'informa‐
tions du conducteur. Il est possible de
poursuivre la route. Le système n'est
pas opérationnel. La stabilité de
conduite peut toutefois être dégradée suivant l'état de la chaussée.Faire remédier à la cause du
problème par un atelier.
Electronic Stability Control 3 127,
Système antipatinage 3 126.
Système antipatinage
désactivé
k s'allume en jaune.
Le système est désactivé.
Température de liquide de refroidissement du moteur
W s'allume en rouge.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur.Avertissement
La température de liquide de
refroidissement est trop élevée.
Contrôler le niveau de liquide de
refroidissement 3 148.

Instruments et commandes77S'il y a assez de liquide de refroidis‐
sement, prendre contact avec un
atelier.
Système de surveillance de la pression des pneus
w s’allume ou clignote en jaune.
Allumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Clignotement
Défaillance dans le système ou
montage d'une roue sans capteur de
pression (par exemple roue de
secours). Après 60 - 90 secondes, le
témoin s'allume en continu. Prendre
contact avec un atelier.
Système de surveillance de la pres‐
sion des pneus 3 167.
Pression d'huile moteur
I s'allume en rouge.S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Enfoncer l'embrayage.
2. Passer le levier sélecteur sur neutre.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.
9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant.
Au cours d'un Autostop, le servo‐
frein reste opérationnel.
Ne pas enlever la clé tant que le
véhicule n'est pas à l'arrêt ; sinon, le verrouillage du volant pourrait
s'engager de manière inattendue.
Vérifier le niveau d'huile avant de
prendre contact avec un atelier
3 147.
Niveau bas de carburant Y s’allume ou clignote en jaune.
Allumé
Le niveau de carburant dans le réser‐
voir est trop bas.
Clignotement
Réserve de carburant épuisée. Faire
le plein immédiatement. Ne jamais
rouler jusqu'à ce que le réservoir de
carburant soit vide.
Faire le plein 3 138.
Catalyseur 3 119.

78Instruments et commandesBlocage de démarrage
d clignote en jaune.
Défaillance dans le système du
blocage de démarrage. Le moteur ne
peut pas être démarré.
Puissance réduite du moteur
# s'allume en jaune.
La puissance du moteur est limitée.
Prendre contact avec un atelier.
Éclairage extérieur 8 s'allume en vert.
Les feux extérieurs sont allumés
3 96.
Feux de route
C s'allume en bleu.
Il s'allume quand les feux de route
sont allumés ou en cas d'appel de
phares 3 97.
Antibrouillard
> s'allume en vert.Les phares antibrouillard sont allu‐
més 3 98.
Feu antibrouillard arrière
r s'allume en jaune.
Le feu antibrouillard arrière est allumé 3 99.
Régulateur de vitesse
m s'allume en blanc ou vert.
S'allume en blanc Le système est sous tension.
S'allume en vert Le régulateur de vitesse est activé.
Régulateur de vitesse 3 129.
Limiteur de vitesse
L’activation du limiteur de vitesses est signalée par l'allumage du L sur le
centre d'informations du conducteur. Régler la vitesse indiquée le long du
symbole L.
Limiteur de vitesse 3 131.Capot ouvert
/ s'allume en jaune.
S'allume quand le capot est ouvert. Système Stop/Start 3 115.
Porte ouverte
N allumé.
Une des portes ou le hayon est
ouvert.
