OPEL KARL 2017.5 Manuel d'utilisation (in French)

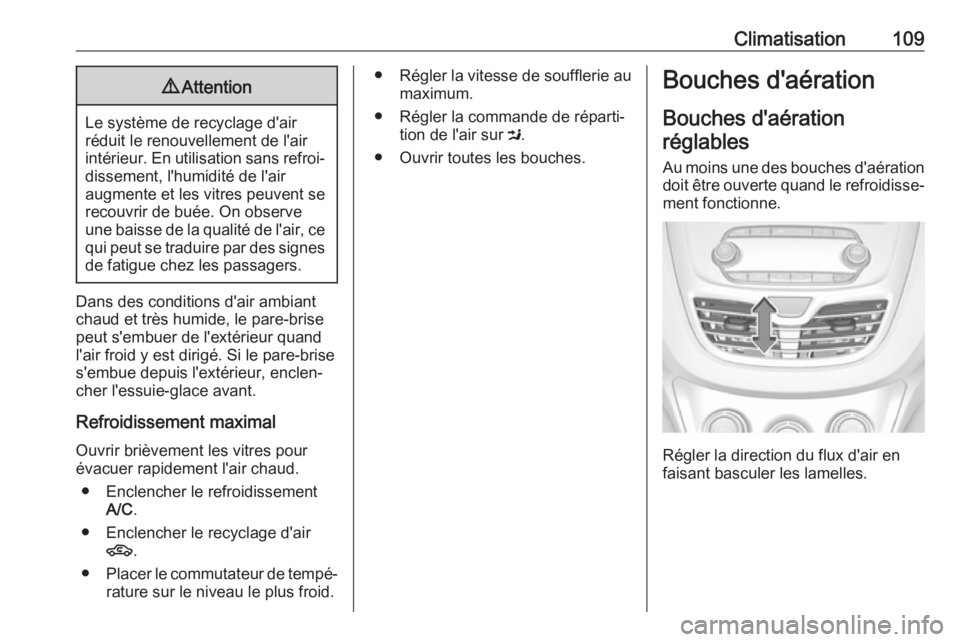

Climatisation1099Attention
Le système de recyclage d'air
réduit le renouvellement de l'air
intérieur. En utilisation sans refroi‐ dissement, l'humidité de l'air
augmente et les vitres peuvent se
recouvrir de buée. On observe
une baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise
peut s'embuer de l'extérieur quand
l'air froid y est dirigé. Si le pare-brise
s'embue depuis l'extérieur, enclen‐
cher l'essuie-glace avant.
Refroidissement maximal Ouvrir brièvement les vitres pour
évacuer rapidement l'air chaud.
● Enclencher le refroidissement A/C .
● Enclencher le recyclage d'air 4 .
● Placer le commutateur de tempé‐
rature sur le niveau le plus froid.
● Régler la vitesse de soufflerie au
maximum.
● Régler la commande de réparti‐ tion de l'air sur M.
● Ouvrir toutes les bouches.Bouches d'aération
Bouches d'aération réglables
Au moins une des bouches d'aération
doit être ouverte quand le refroidisse‐
ment fonctionne.
Régler la direction du flux d'air en
faisant basculer les lamelles.

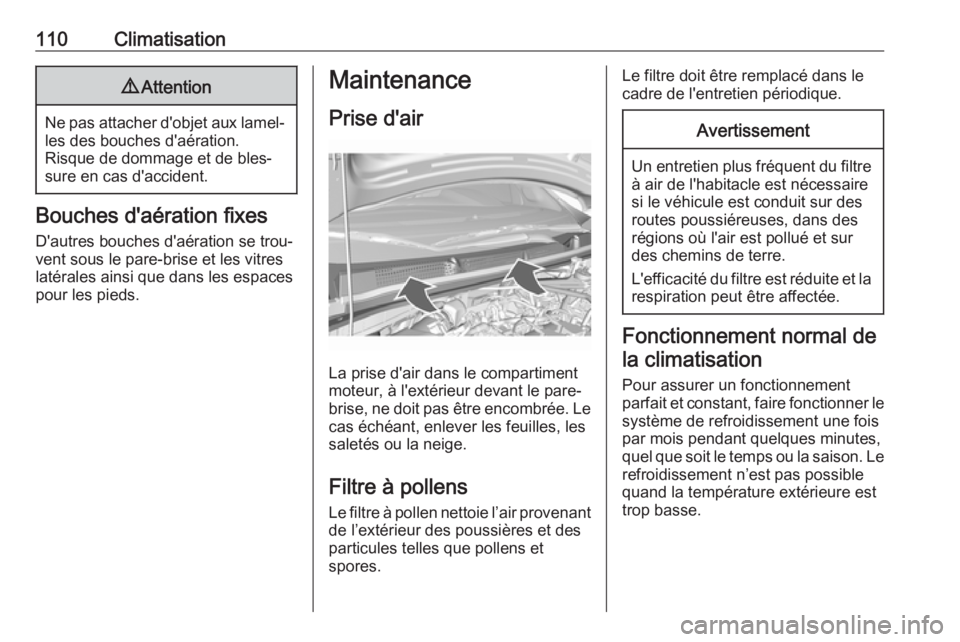

110Climatisation9Attention
Ne pas attacher d'objet aux lamel‐
les des bouches d'aération.
Risque de dommage et de bles‐
sure en cas d'accident.
Bouches d'aération fixes
D'autres bouches d'aération se trou‐
vent sous le pare-brise et les vitres
latérales ainsi que dans les espaces
pour les pieds.
Maintenance
Prise d'air
La prise d'air dans le compartiment
moteur, à l'extérieur devant le pare-
brise, ne doit pas être encombrée. Le cas échéant, enlever les feuilles, les
saletés ou la neige.
Filtre à pollens
Le filtre à pollen nettoie l’air provenant de l’extérieur des poussières et desparticules telles que pollens et
spores.
Le filtre doit être remplacé dans le
cadre de l'entretien périodique.Avertissement
Un entretien plus fréquent du filtre à air de l'habitacle est nécessaire
si le véhicule est conduit sur des
routes poussiéreuses, dans des
régions où l'air est pollué et sur
des chemins de terre.
L'efficacité du filtre est réduite et la
respiration peut être affectée.
Fonctionnement normal de
la climatisation
Pour assurer un fonctionnement
parfait et constant, faire fonctionner le
système de refroidissement une fois
par mois pendant quelques minutes,
quel que soit le temps ou la saison. Le refroidissement n’est pas possible
quand la température extérieure est
trop basse.

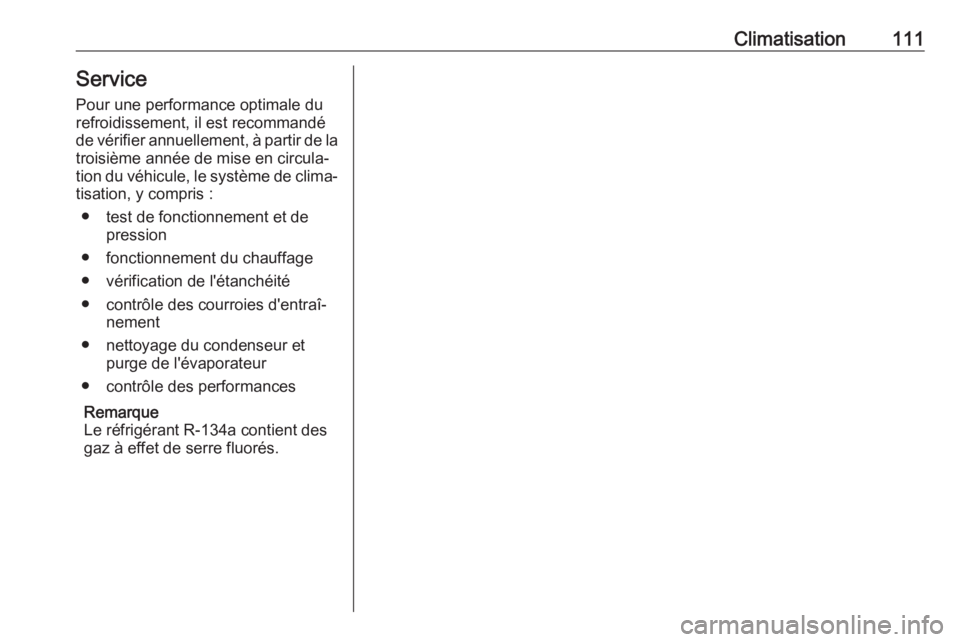

Climatisation111ServicePour une performance optimale du
refroidissement, il est recommandé
de vérifier annuellement, à partir de la
troisième année de mise en circula‐
tion du véhicule, le système de clima‐
tisation, y compris :
● test de fonctionnement et de pression
● fonctionnement du chauffage
● vérification de l'étanchéité
● contrôle des courroies d'entraî‐ nement
● nettoyage du condenseur et purge de l'évaporateur
● contrôle des performances
Remarque
Le réfrigérant R-134a contient des
gaz à effet de serre fluorés.

112Conduite et utilisationConduite etutilisationConseils de conduite .................112
Contrôle du véhicule ................112
Direction .................................. 113
Démarrage et utilisation .............113
Rodage d'un véhicule neuf ......113
Positions de la serrure de contact .................................... 113
Prolongation de l'alimentation . 114
Démarrage du moteur .............114
Coupure d'alimentation en décélération ............................ 115
Système d'arrêt-démarrage .....115
Stationnement ......................... 118
Gaz d'échappement ...................119
Catalyseur ............................... 119
Boîte manuelle ........................... 120
Boîte manuelle automatisée ......121
Affichage de la transmission ...121
Démarrage du moteur .............121
Levier sélecteur .......................121
Mode manuel ........................... 123Programmes de conduite
électroniques .......................... 123
Défaillance ............................... 123
Freins ......................................... 124
Antiblocage de sécurité ...........124
Frein de stationnement ............125
Assistance au freinage ............125
Aide au démarrage en côte .....125
Systèmes de contrôle de con‐
duite ........................................... 126
Système antipatinage ..............126
Electronic Stability Control ......127
Mode ville ................................ 128
Systèmes d'assistance au con‐
ducteur ....................................... 129
Régulateur de vitesse ..............129
Limiteur de vitesse ..................131
Aide au stationnement .............132
Avertissement de franchissement de ligne .........134
Carburant ................................... 135
Carburant pour moteurs à essence .................................. 135
Carburant pour utilisation au gaz liquéfié .................................... 136
Faire le plein ............................ 138
Consommation de carburant - Émissions de CO 2
................. 142Conseils de conduite
Contrôle du véhicule
Ne jamais rouler avec le moteur
arrêté
De nombreux systèmes ne fonction‐
neront plus dans ce cas (p. ex. le
servofrein, la direction assistée).
Conduire de cette façon constitue un
danger pour vous et pour les autres.
Tous les systèmes fonctionnent
pendant un Autostop.
Système Stop/Start 3 115.
Augmentation du ralenti
Si un chargement de batterie du
véhicule est nécessaire en raison de
la condition de la batterie, la puis‐
sance délivrée par l'alternateur doit
être augmentée. Ceci est effectué par
une augmentation du ralenti qui peut
être entendue.
Un message s'affiche au centre d'in‐
formations du conducteur.

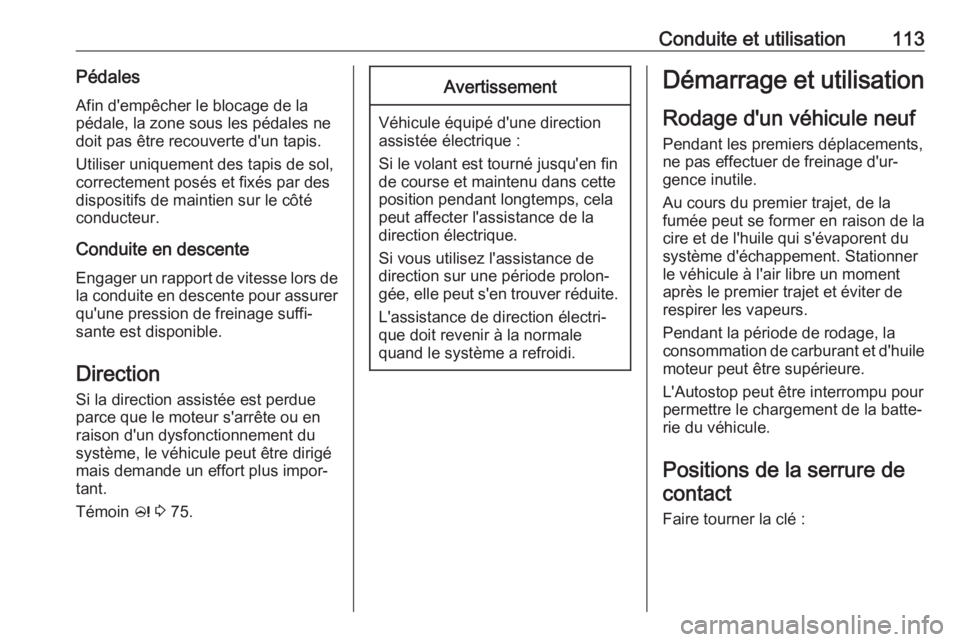

Conduite et utilisation113PédalesAfin d'empêcher le blocage de la
pédale, la zone sous les pédales ne
doit pas être recouverte d'un tapis.
Utiliser uniquement des tapis de sol,
correctement posés et fixés par des
dispositifs de maintien sur le côté
conducteur.
Conduite en descente Engager un rapport de vitesse lors de
la conduite en descente pour assurer qu'une pression de freinage suffi‐
sante est disponible.
Direction
Si la direction assistée est perdue parce que le moteur s'arrête ou en
raison d'un dysfonctionnement du
système, le véhicule peut être dirigé
mais demande un effort plus impor‐
tant.
Témoin c 3 75.Avertissement
Véhicule équipé d'une direction
assistée électrique :
Si le volant est tourné jusqu'en fin
de course et maintenu dans cette
position pendant longtemps, cela
peut affecter l'assistance de la
direction électrique.
Si vous utilisez l'assistance de
direction sur une période prolon‐
gée, elle peut s'en trouver réduite.
L'assistance de direction électri‐
que doit revenir à la normale
quand le système a refroidi.
Démarrage et utilisation
Rodage d'un véhicule neuf
Pendant les premiers déplacements,
ne pas effectuer de freinage d'ur‐
gence inutile.
Au cours du premier trajet, de la
fumée peut se former en raison de la
cire et de l'huile qui s'évaporent du
système d'échappement. Stationner
le véhicule à l'air libre un moment
après le premier trajet et éviter de
respirer les vapeurs.
Pendant la période de rodage, la
consommation de carburant et d'huile
moteur peut être supérieure.
L'Autostop peut être interrompu pour
permettre le chargement de la batte‐
rie du véhicule.
Positions de la serrure de contact
Faire tourner la clé :

114Conduite et utilisation0:contact coupé : Certaines fonc‐
tions restent actives jusqu'à ce
que la clé soit retirée ou que la
porte du conducteur soit ouverte,
pour autant que le contact ait été mis précédemment1:mode d'alimentation des acces‐
soires : Le blocage de direction
relâché, certaines fonctions élec‐ triques sont disponibles, contact
coupé2:mode d'alimentation d'allumage :
Le contact est mis. Les témoins
s'allument et la plupart des fonc‐
tions électriques sont opération‐
nelles3:démarrage du moteur : Relâcher
la clé après le début du démar‐
rage
Maintenance du blocage de
direction
Retirer la clé du commutateur d'allu‐ mage et tourner le volant jusqu'à ce
qu'il s'engage.
Prolongation de
l'alimentation
L'utilisation des systèmes électroni‐
ques suivants est possible jusqu'à ce que la porte du conducteur soit
ouverte ou encore pendant dix minu‐
tes après que le contact est coupé :
● lève-vitres électriques
● prises de courant
● toit ouvrant électrique
L'alimentation de l'Infotainment
System continuera de fonctionner
encore pendant 30 minutes ou
jusqu'à ce que la clé soit retirée du
commutateur d'allumage, qu'une
porte soit ouverte ou non.
Démarrage du moteur
Tourner la clé en position 1
pour
déverrouiller le volant.
Boîte manuelle : actionner la pédale
d'embrayage et de frein.
Boîte manuelle automatisée : enfon‐
cer la pédale de frein.
Ne pas accélérer.

Conduite et utilisation115Tourner brièvement la clé en position
3 et la relâcher : une procédure auto‐
matique actionne le démarreur après
un bref délai jusqu'à ce que le moteur tourne. Voir « Commande automati‐
que du démarreur ».
Avant de redémarrer ou pour arrêter
le moteur, ramener la clef de contact
en position 0.
Pendant un Autostop, enfoncer la pédale d'embrayage pour démarrer le
moteur.
Démarrage du véhicule à basses
températures
Le démarrage du moteur sans chauf‐
fage auxiliaire est possible jusqu'à
-30 °C.
Il faut juste choisir une huile moteur
de viscosité adaptée, le carburant
correct, effectuer les entretiens
prescrits et avoir une batterie du
véhicule suffisamment chargée.Commande automatique du
démarreur
Cette fonction commande la procé‐
dure de démarrage du moteur. Le
conducteur n'a pas besoin de main‐
tenir la clé en position 3. Une fois
lancé, le système continuera à
démarrer le moteur automatiquement jusqu'à ce que ce dernier tourne. En
raison de la procédure de contrôle, le
moteur démarre après un léger délai.
Les causes de non-démarrage du
moteur peuvent être :
● pédale d'embrayage non enfon‐ cée (boîte manuelle)
● pédale de frein non enfoncée (boîte manuelle automatisée)
● temps imparti écoulé
Réchauffement du moteur turbo
Après le lancement, le couple moteur disponible peut être réduit pendant
quelques instants, notamment lors‐
que le moteur est froid. La limitation
est destinée à permettre au système
de lubrification d'assurer la protection
totale du moteur.Coupure d'alimentation en
décélération
L'alimentation en carburant est auto‐
matiquement coupée en décéléra‐
tion, c'est-à-dire quand le véhicule
roule et qu'un rapport est engagé,
mais que la pédale d'accélérateur est
relâchée.
En fonction des conditions de
conduite, la coupure d'alimentation
en décélération peut être désactivée.
Système d'arrêt-démarrage
Le système Stop/Start permet d'éco‐
nomiser du carburant et de réduire les
émissions à l'échappement. Lorsque
les conditions le permettent, il coupe
le moteur dès que le véhicule est à
l'arrêt ou à faible vitesse, par exem‐
ple, devant un feu rouge ou dans un
bouchon.
Sur les véhicules avec boîte de vites‐ ses manuelle, le moteur est démarré
automatiquement dès que la pédale
de l'embrayage est enfoncée.

116Conduite et utilisationSur les véhicules avec boîte de vites‐
ses manuelle automatisée, le moteur
est démarré automatiquement dès
que la pédale de frein est relâchée.
Grâce à un capteur de batterie de
véhicule, la fonction Autostop n'est
exécutée que si la batterie du
véhicule est suffisamment chargée
pour assurer le redémarrage.
Activation
Le système Stop/Start est disponible
dès que le moteur démarre, le
véhicule prend la route et que les
conditions décrites dans cette section sont remplies.Désactivation
Pour désactiver le système Stop/Start manuellement, appuyer sur Ï. La
désactivation est signalée par l'ex‐
tinction de la LED dans le bouton.
Autostop
Véhicules avec boîte manuelle
Lorsque le véhicule roule à faible
vitesse ou à l'arrêt, activer l'Autostop
comme suit :
● Enfoncer la pédale d'embrayage.
● Passer le levier sélecteur au point mort.
● Relâcher la pédale d'embrayage.Le moteur sera coupé pendant que le
contact reste mis.Véhicules avec boîte manuelle auto‐
matisée
Si le véhicule est immobile avec la
pédale de frein enfoncée, l'Autostop
est automatiquement activé.
Le moteur sera coupé pendant que le
contact reste mis.
Le système d'arrêt-démarrage sera
désactivé sur des pentes supérieures
ou égales à 15%.
Indication

Conduite et utilisation117La fonction Autostop est indiquée par
l'aiguille à la position AUTOSTOP
dans le compte-tours.
Lors d'un Autostop, les performances de freinage et du chauffage sont
conservées.
Conditions pour un Autostop
Le système d'arrêt-démarrage vérifie
si toutes les conditions suivantes sont
remplies:
● Le système Stop/Start n'est pas désactivé manuellement.
● Le capot est complètement fermé.
● La porte du conducteur est fermée ou la ceinture de sécurité
du conducteur est bouclée.
● La batterie du véhicule est suffi‐ samment chargée et en bon état.
● Le moteur est chaud.
● La température de liquide de refroidissement du moteur n'est
pas trop élevée.● La température de gaz d'échap‐ pement n'est pas trop élevée, parexemple après avoir conduit le
véhicule avec une charge de
moteur élevée.
● La température ambiante est supérieure à -5 °C.
● Le système de commande de climatisation permet un Auto‐
stop.
● La dépression de frein est suffi‐ sante.
● Le véhicule a été conduit au moins à une vitesse de marche à
pied depuis le dernier Autostop.
Sinon, l'Autostop sera interrompu.
Certains réglages du système de
climatisation peuvent empêcher un
Autostop. Voir le chapitre « Climati‐
sation » pour obtenir plus d'informa‐
tions 3 105.
La fonction Autostop peut être inter‐
rompue immédiatement après la
conduire sur une autoroute.
Rodage d'un véhicule neuf 3 113.Protection contre le déchargement de
la batterie du véhicule
Pour assurer le redémarrage fiable
du moteur, le système d'arrêt-démar‐
rage intègre plusieurs fonctions de
protection contre la décharge de la
batterie du véhicule.
Mesures d'économie d'énergie
Pendant un Autostop, plusieurs équi‐ pements électriques, par ex. le chauf‐
fage de lunette arrière, sont désacti‐
vés ou commutés en mode d'écono‐ mie d'énergie. La vitesse de soufflerie du système de climatisation est
réduite pour économiser de l'énergie.
Redémarrage du moteur par le
conducteurVéhicules avec boîte manuelle
Enfoncer la pédale d'embrayage pour redémarrer le moteur.
Si le levier sélecteur est déplacé hors
de la position neutre avant d'avoir
d'abord enfoncé la pédale d'em‐ brayage, le témoin - s'allume ou un
symbole apparaît dans le centre d'in‐
formations du conducteur.
Témoin - 3 75.

118Conduite et utilisationVéhicules avec boîte manuelle auto‐
matisée
Relâcher la pédale de frein ou dépla‐ cer le levier sélecteur hors de la posi‐
tion D pour redémarrer le moteur.
Redémarrage du moteur par le
système Stop/Start
Le levier sélecteur doit être en posi‐
tion neutre pour qu'un redémarrage
automatique soit possible.
Si l'une des conditions suivantes se
produit pendant un Autostop, le
système d'arrêt-démarrage redémar‐
rera automatiquement le moteur :
● Le système Stop/Start est désac‐
tivé manuellement.
● Le capot est ouvert.
● La ceinture de sécurité du conducteur n'est pas attachée et
la porte du conducteur est
ouverte.
● La température du moteur est trop basse.
● Le niveau de charge de la batte‐ rie du véhicule est inférieur au
niveau défini.● La dépression de frein est insuf‐ fisante.
● Le véhicule est conduit au moins
à une vitesse de marche à pied.
● Le système de commande de climatisation demande le démar‐
rage du moteur.
● La climatisation est activée manuellement.
Si le capot n'est pas complètement
fermé, un message d'avertissement
est affiché sur le centre d'informations
du conducteur.
Si un accessoire électrique, un
lecteur CD portable par exemple, est
branché sur la prise de courant, une
brève chute de tension au redémar‐
rage peut être perçue.
Stationnement9 Attention
● Ne pas stationner le véhicule
sur une surface aisément
inflammable. La température
élevée du système d'échappe‐
ment pourrait enflammer la
surface.
● Toujours serrer le frein de stationnement. Actionner le
frein de stationnement manuel
sans appuyer sur le bouton de
déverrouillage. Dans une pente ou dans une côte, le serrer
aussi fort que possible. Enfon‐
cer la pédale de frein en même
temps pour réduire l'effort d'ac‐
tionnement.
● Arrêter le moteur.
● Lorsque le véhicule est sur une
route plane ou en côte, enga‐
ger la première avant de retirer la clé de contact. Dans une
côte, diriger les roues avant à l'opposé de la bordure du trot‐toir.
Si le véhicule est en descente,
engager la marche arrière
avant de retirer la clé de
contact. Diriger les roues avant vers la bordure du trottoir.
