OPEL KARL 2017 Betriebsanleitung (in German)

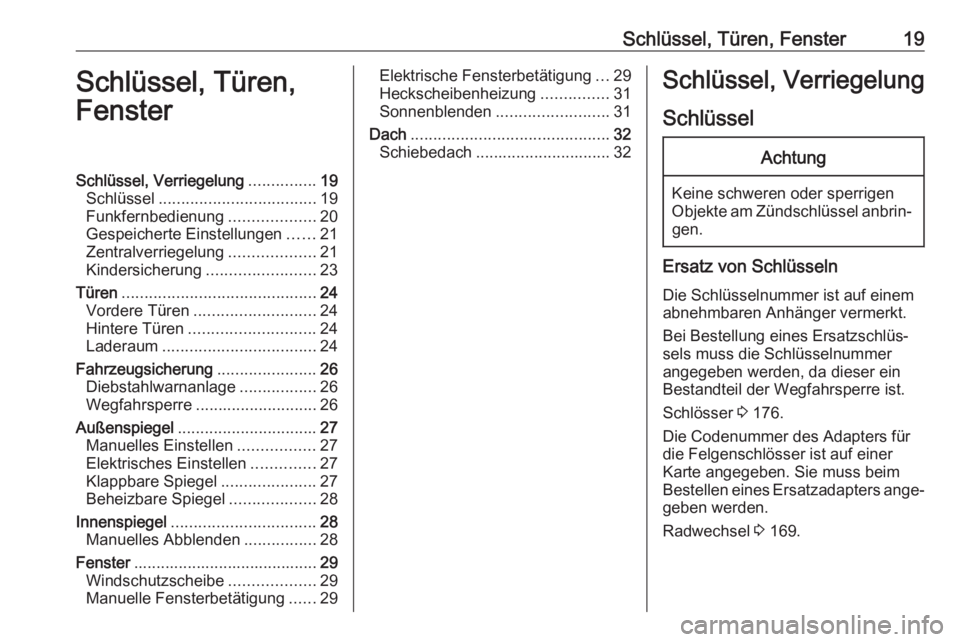

Schlüssel, Türen, Fenster19Schlüssel, Türen,
FensterSchlüssel, Verriegelung ...............19
Schlüssel ................................... 19
Funkfernbedienung ...................20
Gespeicherte Einstellungen ......21
Zentralverriegelung ...................21
Kindersicherung ........................23
Türen ........................................... 24
Vordere Türen ........................... 24
Hintere Türen ............................ 24
Laderaum .................................. 24
Fahrzeugsicherung ......................26
Diebstahlwarnanlage .................26
Wegfahrsperre ........................... 26
Außenspiegel ............................... 27
Manuelles Einstellen .................27
Elektrisches Einstellen ..............27
Klappbare Spiegel .....................27
Beheizbare Spiegel ...................28
Innenspiegel ................................ 28
Manuelles Abblenden ................28
Fenster ......................................... 29
Windschutzscheibe ...................29
Manuelle Fensterbetätigung ......29Elektrische Fensterbetätigung ...29
Heckscheibenheizung ...............31
Sonnenblenden ......................... 31
Dach ............................................ 32
Schiebedach .............................. 32Schlüssel, Verriegelung
SchlüsselAchtung
Keine schweren oder sperrigen
Objekte am Zündschlüssel anbrin‐ gen.
Ersatz von Schlüsseln
Die Schlüsselnummer ist auf einem
abnehmbaren Anhänger vermerkt.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer angegeben werden, da dieser ein
Bestandteil der Wegfahrsperre ist.
Schlösser 3 176.
Die Codenummer des Adapters für
die Felgenschlösser ist auf einer
Karte angegeben. Sie muss beim
Bestellen eines Ersatzadapters ange‐
geben werden.
Radwechsel 3 169.

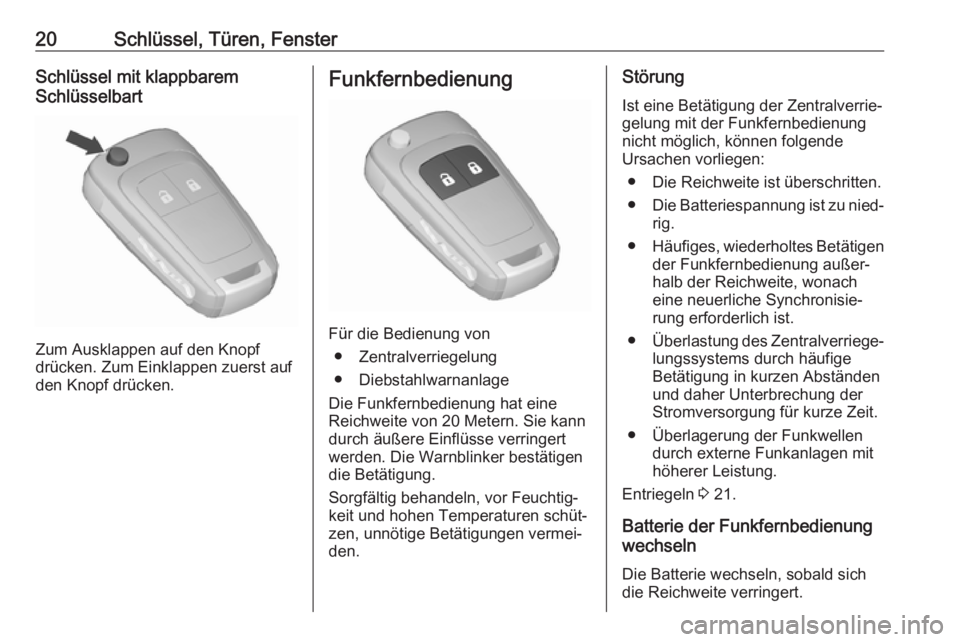

20Schlüssel, Türen, FensterSchlüssel mit klappbarem
Schlüsselbart
Zum Ausklappen auf den Knopf
drücken. Zum Einklappen zuerst auf
den Knopf drücken.
Funkfernbedienung
Für die Bedienung von
● Zentralverriegelung
● Diebstahlwarnanlage
Die Funkfernbedienung hat eine
Reichweite von 20 Metern. Sie kann
durch äußere Einflüsse verringert
werden. Die Warnblinker bestätigen
die Betätigung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen, unnötige Betätigungen vermei‐
den.
Störung
Ist eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung
nicht möglich, können folgende
Ursachen vorliegen:
● Die Reichweite ist überschritten.
● Die Batteriespannung ist zu nied‐
rig.
● Häufiges, wiederholtes Betätigen
der Funkfernbedienung außer‐
halb der Reichweite, wonach
eine neuerliche Synchronisie‐
rung erforderlich ist.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Entriegeln 3 21.
Batterie der Funkfernbedienung
wechseln
Die Batterie wechseln, sobald sich
die Reichweite verringert.

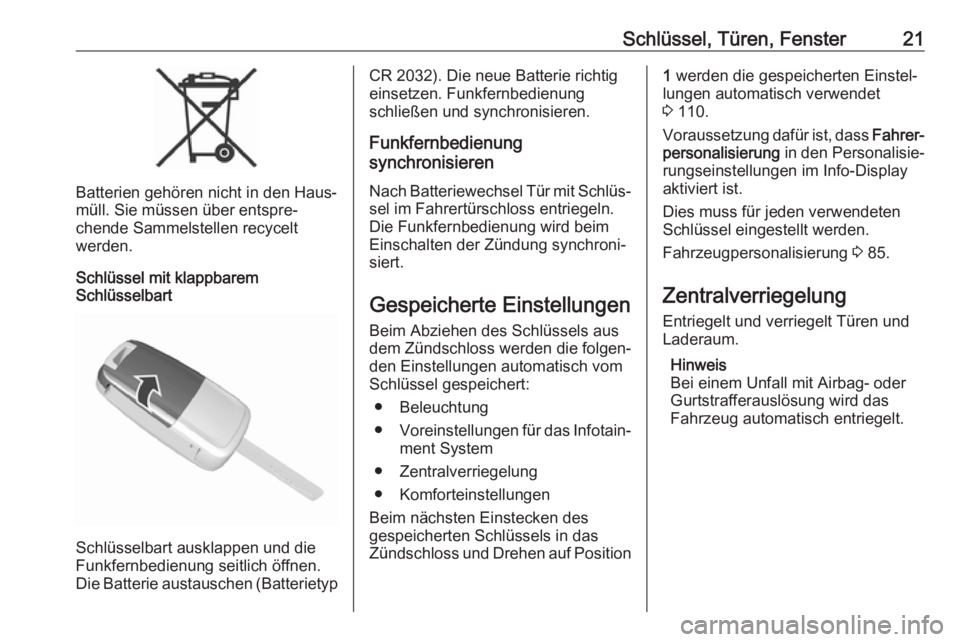

Schlüssel, Türen, Fenster21
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Schlüssel mit klappbarem
Schlüsselbart
Schlüsselbart ausklappen und die
Funkfernbedienung seitlich öffnen.
Die Batterie austauschen (Batterietyp
CR 2032). Die neue Batterie richtig
einsetzen. Funkfernbedienung
schließen und synchronisieren.
Funkfernbedienung
synchronisieren
Nach Batteriewechsel Tür mit Schlüs‐
sel im Fahrertürschloss entriegeln.
Die Funkfernbedienung wird beim
Einschalten der Zündung synchroni‐
siert.
Gespeicherte Einstellungen
Beim Abziehen des Schlüssels aus
dem Zündschloss werden die folgen‐
den Einstellungen automatisch vom
Schlüssel gespeichert:
● Beleuchtung
● Voreinstellungen für das Infotain‐
ment System
● Zentralverriegelung
● Komforteinstellungen
Beim nächsten Einstecken des
gespeicherten Schlüssels in das
Zündschloss und Drehen auf Position1 werden die gespeicherten Einstel‐
lungen automatisch verwendet
3 110.
Voraussetzung dafür ist, dass Fahrer‐
personalisierung in den Personalisie‐
rungseinstellungen im Info-Display
aktiviert ist.
Dies muss für jeden verwendeten
Schlüssel eingestellt werden.
Fahrzeugpersonalisierung 3 85.
Zentralverriegelung
Entriegelt und verriegelt Türen und
Laderaum.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.

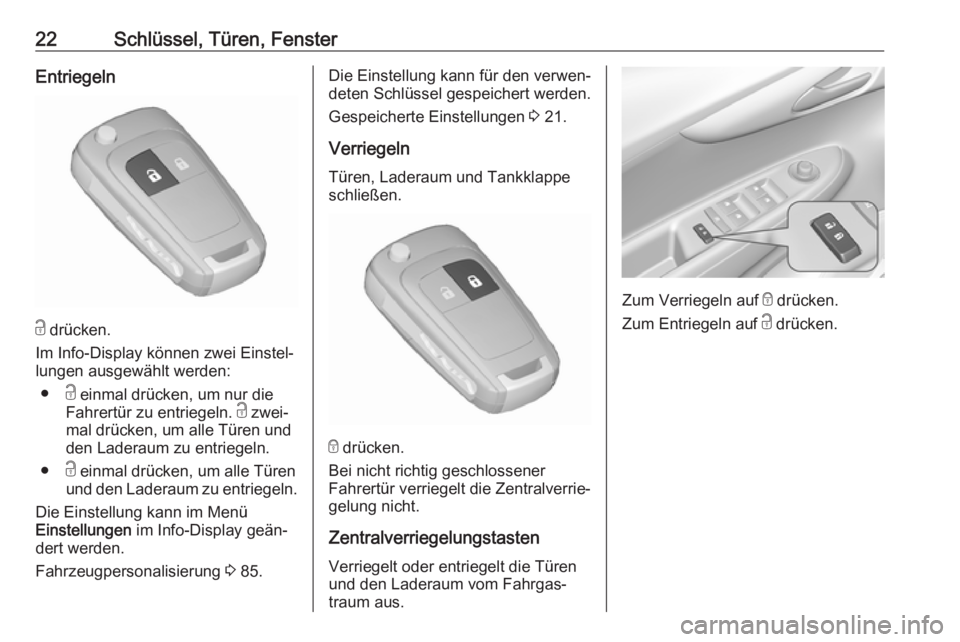

22Schlüssel, Türen, FensterEntriegeln
c drücken.
Im Info-Display können zwei Einstel‐
lungen ausgewählt werden:
● c einmal drücken, um nur die
Fahrertür zu entriegeln. c zwei‐
mal drücken, um alle Türen und den Laderaum zu entriegeln.
● c einmal drücken, um alle Türen
und den Laderaum zu entriegeln.
Die Einstellung kann im Menü
Einstellungen im Info-Display geän‐
dert werden.
Fahrzeugpersonalisierung 3 85.
Die Einstellung kann für den verwen‐
deten Schlüssel gespeichert werden.
Gespeicherte Einstellungen 3 21.
Verriegeln
Türen, Laderaum und Tankklappe
schließen.
e drücken.
Bei nicht richtig geschlossener
Fahrertür verriegelt die Zentralverrie‐
gelung nicht.
Zentralverriegelungstasten Verriegelt oder entriegelt die Türen
und den Laderaum vom Fahrgas‐
traum aus.
Zum Verriegeln auf e drücken.
Zum Entriegeln auf c drücken.

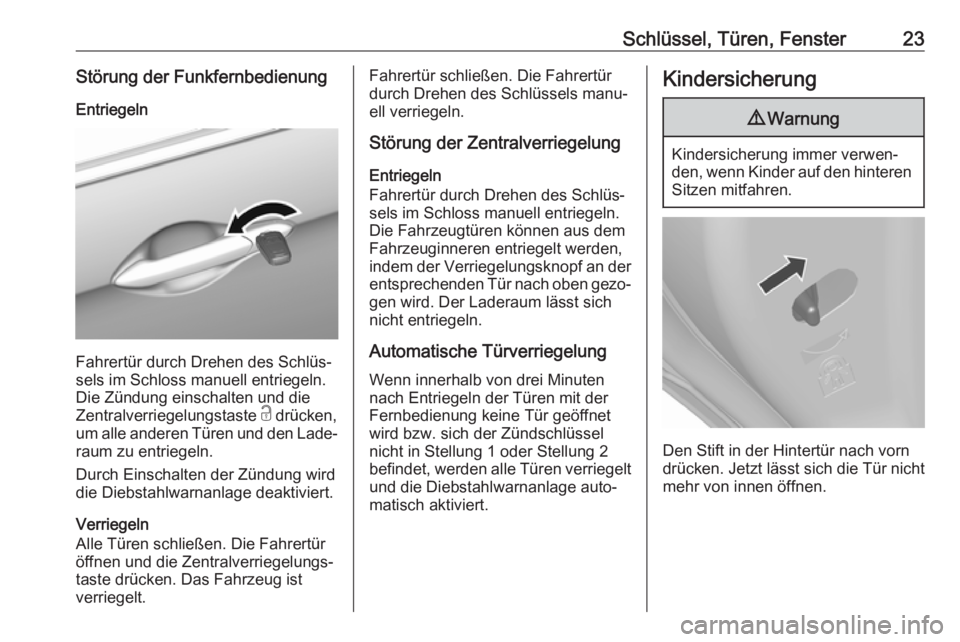

Schlüssel, Türen, Fenster23Störung der FunkfernbedienungEntriegeln
Fahrertür durch Drehen des Schlüs‐
sels im Schloss manuell entriegeln. Die Zündung einschalten und die
Zentralverriegelungstaste c drücken,
um alle anderen Türen und den Lade‐ raum zu entriegeln.
Durch Einschalten der Zündung wird
die Diebstahlwarnanlage deaktiviert.
Verriegeln
Alle Türen schließen. Die Fahrertür
öffnen und die Zentralverriegelungs‐
taste drücken. Das Fahrzeug ist
verriegelt.
Fahrertür schließen. Die Fahrertür durch Drehen des Schlüssels manu‐
ell verriegeln.
Störung der Zentralverriegelung
Entriegeln
Fahrertür durch Drehen des Schlüs‐
sels im Schloss manuell entriegeln. Die Fahrzeugtüren können aus dem
Fahrzeuginneren entriegelt werden,
indem der Verriegelungsknopf an der
entsprechenden Tür nach oben gezo‐ gen wird. Der Laderaum lässt sich
nicht entriegeln.
Automatische TürverriegelungWenn innerhalb von drei Minuten nach Entriegeln der Türen mit der
Fernbedienung keine Tür geöffnet
wird bzw. sich der Zündschlüssel
nicht in Stellung 1 oder Stellung 2
befindet, werden alle Türen verriegelt
und die Diebstahlwarnanlage auto‐
matisch aktiviert.Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Den Stift in der Hintertür nach vorn
drücken. Jetzt lässt sich die Tür nicht mehr von innen öffnen.

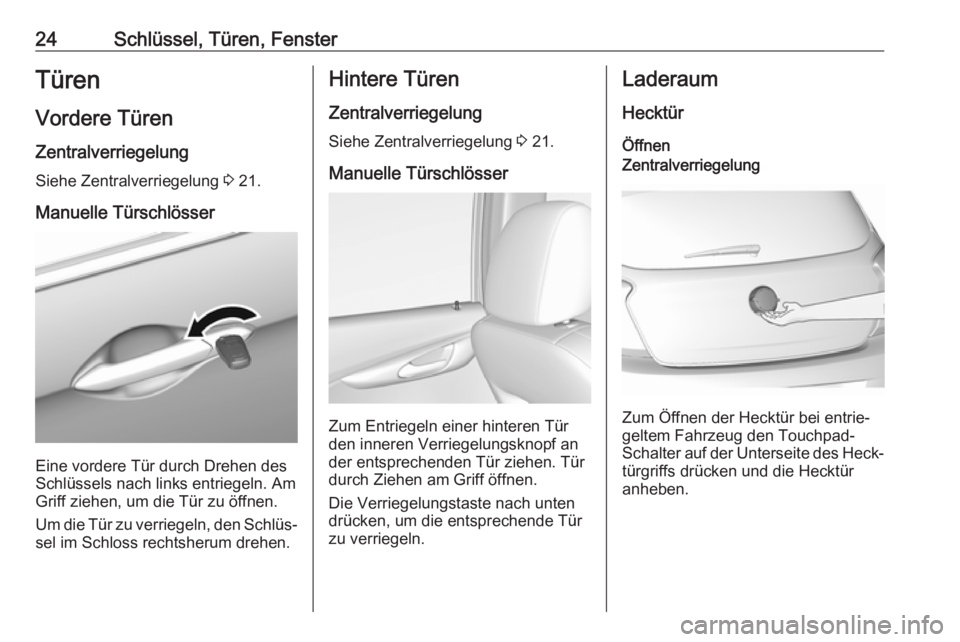

24Schlüssel, Türen, FensterTürenVordere TürenZentralverriegelungSiehe Zentralverriegelung 3 21.
Manuelle Türschlösser
Eine vordere Tür durch Drehen des
Schlüssels nach links entriegeln. Am
Griff ziehen, um die Tür zu öffnen.
Um die Tür zu verriegeln, den Schlüs‐ sel im Schloss rechtsherum drehen.
Hintere Türen
ZentralverriegelungSiehe Zentralverriegelung 3 21.
Manuelle Türschlösser
Zum Entriegeln einer hinteren Tür
den inneren Verriegelungsknopf an der entsprechenden Tür ziehen. Tür
durch Ziehen am Griff öffnen.
Die Verriegelungstaste nach unten
drücken, um die entsprechende Tür
zu verriegeln.
Laderaum
Hecktür
ÖffnenZentralverriegelung
Zum Öffnen der Hecktür bei entrie‐
geltem Fahrzeug den Touchpad- Schalter auf der Unterseite des Heck‐
türgriffs drücken und die Hecktür
anheben.

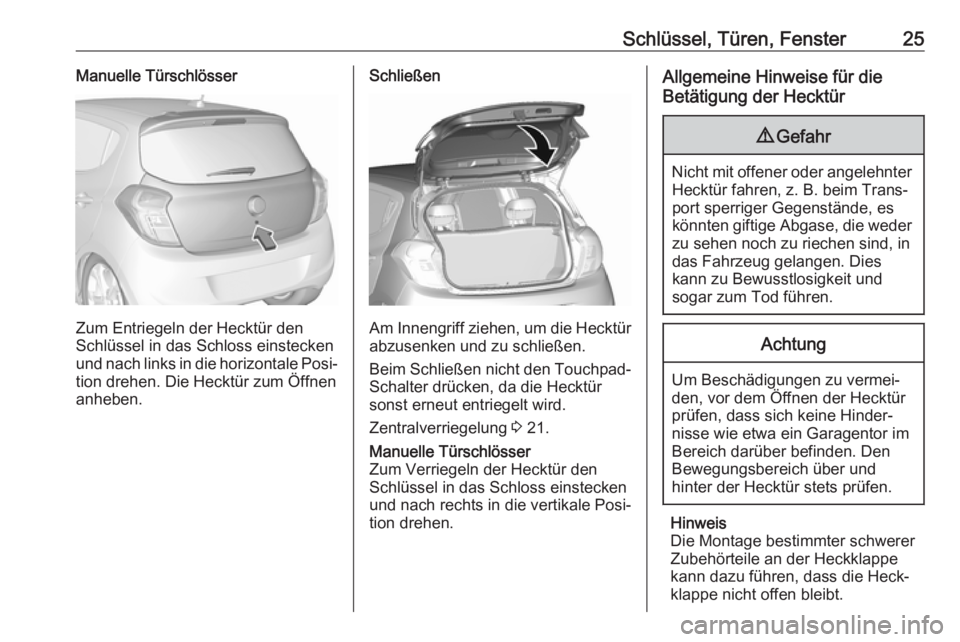

Schlüssel, Türen, Fenster25Manuelle Türschlösser
Zum Entriegeln der Hecktür den
Schlüssel in das Schloss einstecken
und nach links in die horizontale Posi‐ tion drehen. Die Hecktür zum Öffnen
anheben.
Schließen
Am Innengriff ziehen, um die Hecktür
abzusenken und zu schließen.
Beim Schließen nicht den Touchpad-
Schalter drücken, da die Hecktür
sonst erneut entriegelt wird.
Zentralverriegelung 3 21.
Manuelle Türschlösser
Zum Verriegeln der Hecktür den
Schlüssel in das Schloss einstecken
und nach rechts in die vertikale Posi‐
tion drehen.Allgemeine Hinweise für die
Betätigung der Hecktür9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und
sogar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Hecktür
prüfen, dass sich keine Hinder‐
nisse wie etwa ein Garagentor im
Bereich darüber befinden. Den
Bewegungsbereich über und
hinter der Hecktür stets prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.

26Schlüssel, Türen, FensterFahrzeugsicherungDiebstahlwarnanlageÜberwacht werden: ● Türen, Heckklappe, Motorhaube
● Zündung
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED leuchtet:Test, Aktivi‐
erungsverzöge‐
rungLED blinkt
schnell:Türen, Hecktür
oder Motorhaube
nicht komplett
geschlossen oder
Systemfehler
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Ausschalten
Beim Entriegeln des Fahrzeugs durch
Drücken auf c wird die Diebstahl‐
warnanlage deaktiviert.
Alarm
Bei Auslösung ertönt die Hupe,
gleichzeitig blinken die Warnblinker. Anzahl und Dauer der Alarmsignale
sind durch die gesetzlichen Bestim‐
mungen geregelt.
Der Alarm kann durch Drücken einer
beliebigen Taste der Funkfernbedie‐
nung oder Einschalten der Zündung
abgebrochen werden.
Die Diebstahlwarnanlage kann nur
durch Drücken auf c an der Funkfern‐
bedienung oder durch Einschalten
der Zündung deaktiviert werden.
Fahrzeugmeldungen 3 83.
Wenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr‐
zeugbatterie innerhalb von
15 Sekunden abklemmen.
Wegfahrsperre Das System ist Teil des Zündschal‐
ters und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel
gestartet werden darf.
Die Wegfahrsperre wird nach dem
Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
Wenn die Kontrollleuchte d bei
eingeschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der

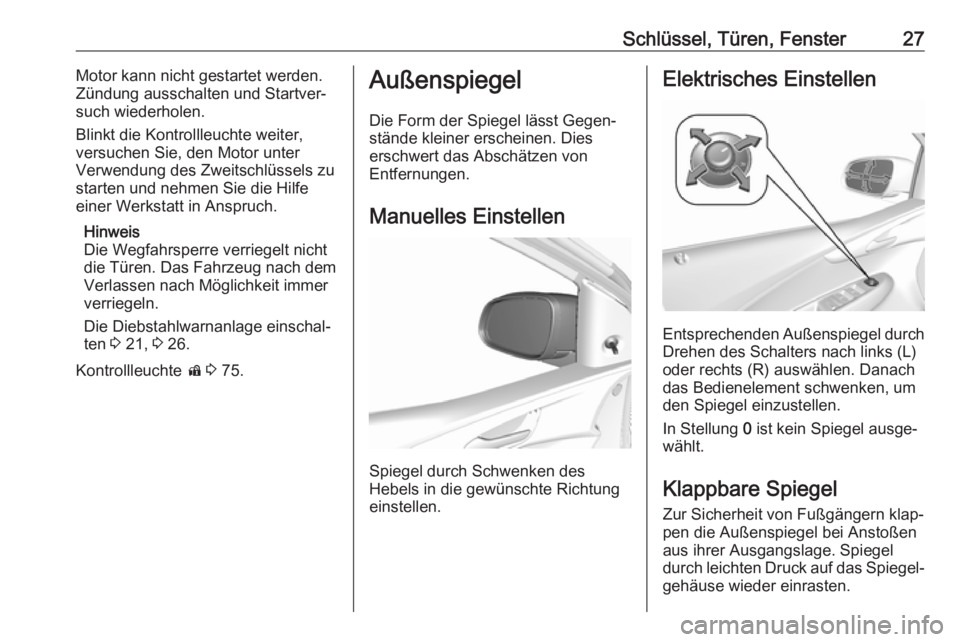

Schlüssel, Türen, Fenster27Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen.
Blinkt die Kontrollleuchte weiter,
versuchen Sie, den Motor unter
Verwendung des Zweitschlüssels zu
starten und nehmen Sie die Hilfe
einer Werkstatt in Anspruch.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Das Fahrzeug nach dem
Verlassen nach Möglichkeit immer
verriegeln.
Die Diebstahlwarnanlage einschal‐
ten 3 21, 3 26.
Kontrollleuchte d 3 75.Außenspiegel
Die Form der Spiegel lässt Gegen‐ stände kleiner erscheinen. Dies
erschwert das Abschätzen von
Entfernungen.
Manuelles Einstellen
Spiegel durch Schwenken des
Hebels in die gewünschte Richtung
einstellen.
Elektrisches Einstellen
Entsprechenden Außenspiegel durch Drehen des Schalters nach links (L)
oder rechts (R) auswählen. Danach
das Bedienelement schwenken, um
den Spiegel einzustellen.
In Stellung 0 ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.

28Schlüssel, Türen, Fenster
Beheizbare Spiegel
Bauart 1Bauart 2
Wird durch Drücken von Ü bedient.
Die Spiegelheizung läuft bei laufen‐
dem Motor.
Wird nach kurzer Zeit automatisch
ausgeschaltet.
Innenspiegel
Manuelles Abblenden
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐ gehäuses verstellen.
