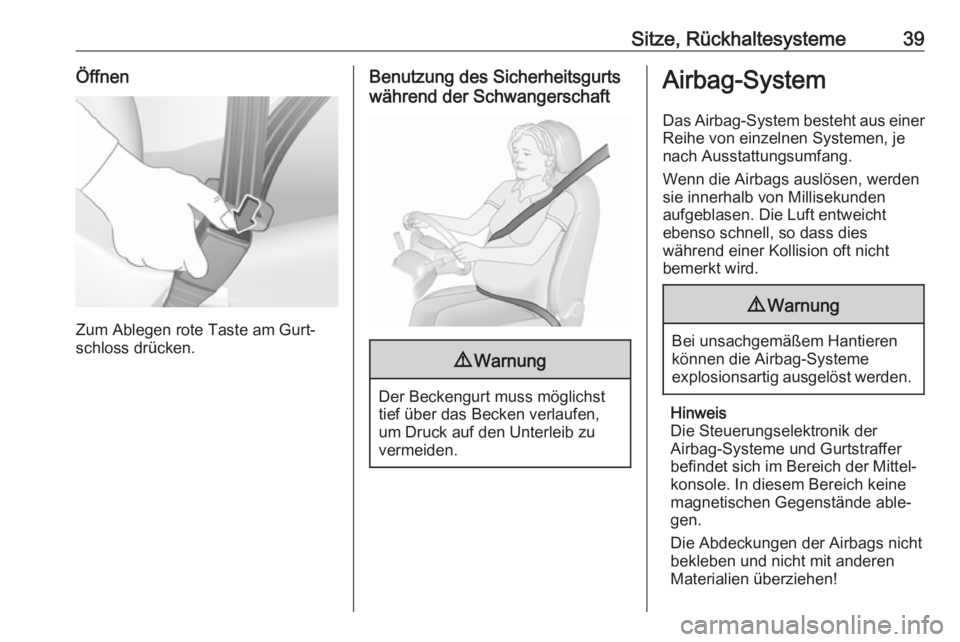

Sitze, Rückhaltesysteme39Öffnen
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu
vermeiden.
Airbag-System
Das Airbag-System besteht aus einer
Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden
aufgeblasen. Die Luft entweicht
ebenso schnell, so dass dies
während einer Kollision oft nicht
bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme
explosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der
Airbag-Systeme und Gurtstraffer
befindet sich im Bereich der Mittel‐ konsole. In diesem Bereich keinemagnetischen Gegenstände able‐
gen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen
Materialien überziehen!

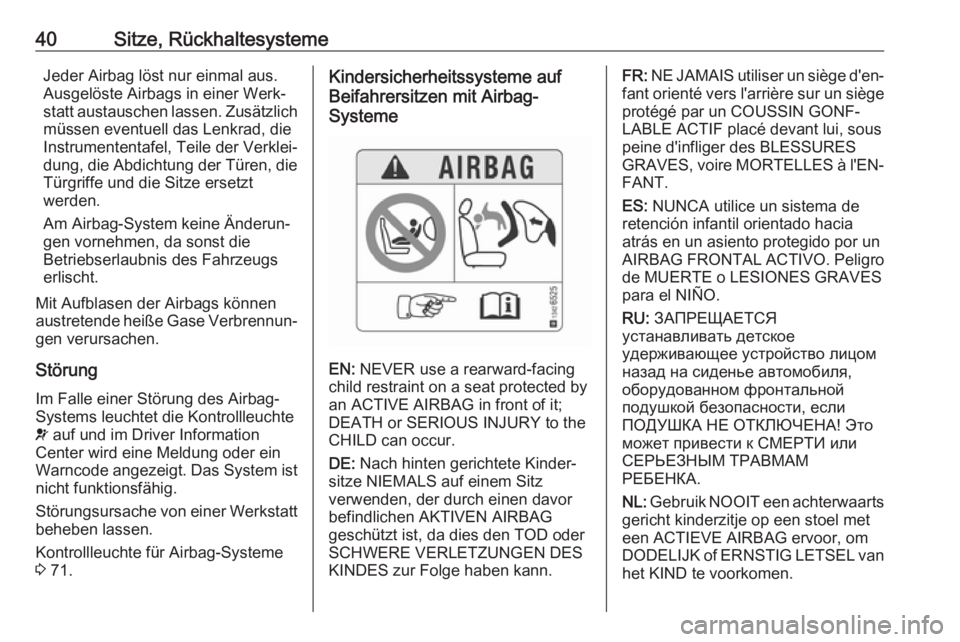

40Sitze, RückhaltesystemeJeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt
werden.
Am Airbag-System keine Änderun‐ gen vornehmen, da sonst die
Betriebserlaubnis des Fahrzeugs
erlischt.
Mit Aufblasen der Airbags können austretende heiße Gase Verbrennun‐
gen verursachen.
StörungIm Falle einer Störung des Airbag-
Systems leuchtet die Kontrollleuchte
v auf und im Driver Information
Center wird eine Meldung oder ein
Warncode angezeigt. Das System ist
nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.
Kontrollleuchte für Airbag-Systeme
3 71.Kindersicherheitssysteme auf
Beifahrersitzen mit Airbag-
Systeme
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.

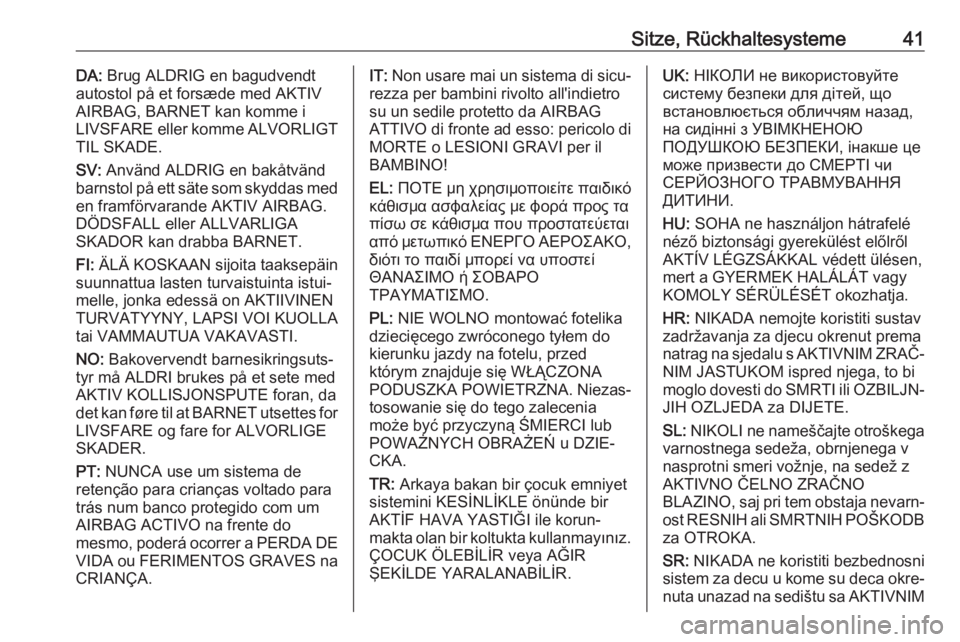

Sitze, Rückhaltesysteme41DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐ tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevarn‐ ost RESNIH ali SMRTNIH POŠKODB
za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐ nuta unazad na sedištu sa AKTIVNIM

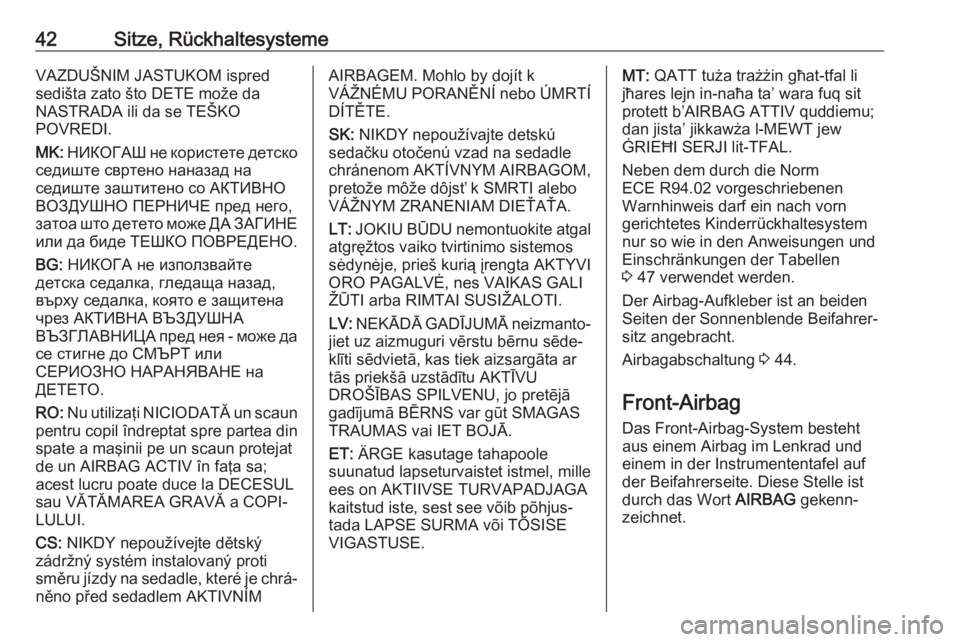

42Sitze, RückhaltesystemeVAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍMAIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU
DROŠĪBAS SPILVENU, jo pretējā
gadījumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
Neben dem durch die Norm
ECE R94.02 vorgeschriebenen
Warnhinweis darf ein nach vorn
gerichtetes Kinderrückhaltesystem
nur so wie in den Anweisungen und
Einschränkungen der Tabellen
3 47 verwendet werden.
Der Airbag-Aufkleber ist an beiden
Seiten der Sonnenblende Beifahrer‐
sitz angebracht.
Airbagabschaltung 3 44.
Front-Airbag
Das Front-Airbag-System besteht
aus einem Airbag im Lenkrad und einem in der Instrumententafel auf
der Beifahrerseite. Diese Stelle ist
durch das Wort AIRBAG gekenn‐
zeichnet.

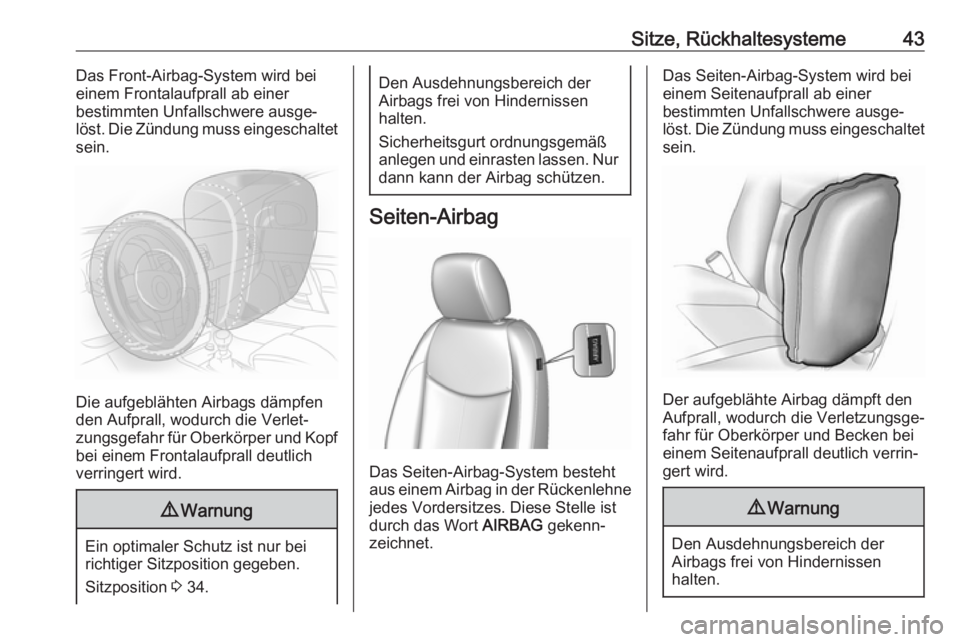

Sitze, Rückhaltesysteme43Das Front-Airbag-System wird bei
einem Frontalaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet
sein.
Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf bei einem Frontalaufprall deutlich
verringert wird.
9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 34.
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Sicherheitsgurt ordnungsgemäß anlegen und einrasten lassen. Nur dann kann der Airbag schützen.
Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne
jedes Vordersitzes. Diese Stelle ist
durch das Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Seitenaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.

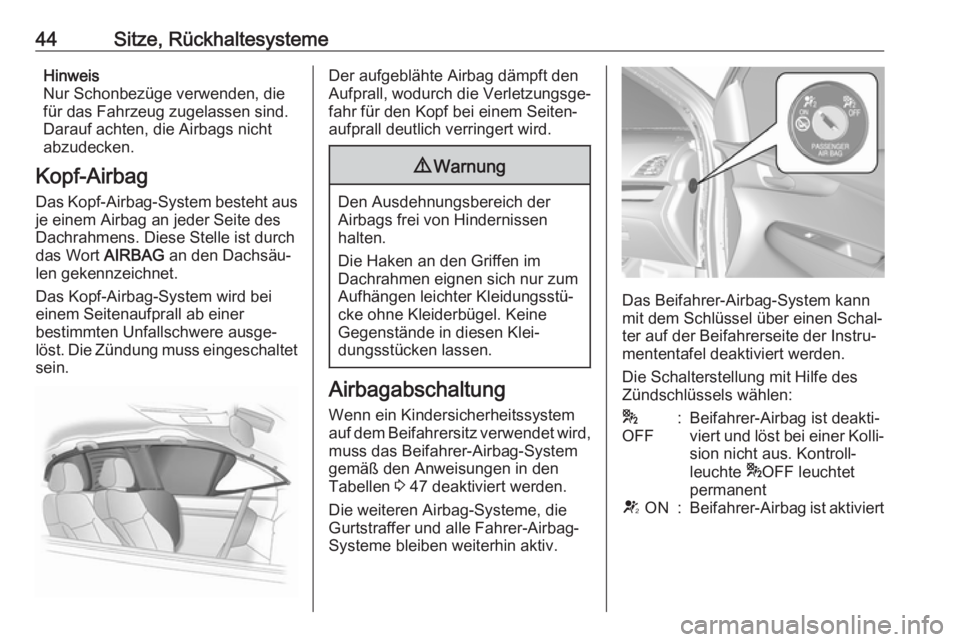

44Sitze, RückhaltesystemeHinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht
abzudecken.
Kopf-Airbag
Das Kopf-Airbag-System besteht aus je einem Airbag an jeder Seite des
Dachrahmens. Diese Stelle ist durch das Wort AIRBAG an den Dachsäu‐
len gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet sein.Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.9 Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum
Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine
Gegenstände in diesen Klei‐
dungsstücken lassen.
Airbagabschaltung
Wenn ein Kindersicherheitssystem
auf dem Beifahrersitz verwendet wird, muss das Beifahrer-Airbag-System
gemäß den Anweisungen in den
Tabellen 3 47 deaktiviert werden.
Die weiteren Airbag-Systeme, die Gurtstraffer und alle Fahrer-Airbag-
Systeme bleiben weiterhin aktiv.
Das Beifahrer-Airbag-System kann
mit dem Schlüssel über einen Schal‐
ter auf der Beifahrerseite der Instru‐
mententafel deaktiviert werden.
Die Schalterstellung mit Hilfe des
Zündschlüssels wählen:
*
OFF:Beifahrer-Airbag ist deakti‐
viert und löst bei einer Kolli‐
sion nicht aus. Kontroll‐
leuchte *OFF leuchtet
permanentV ON:Beifahrer-Airbag ist aktiviert

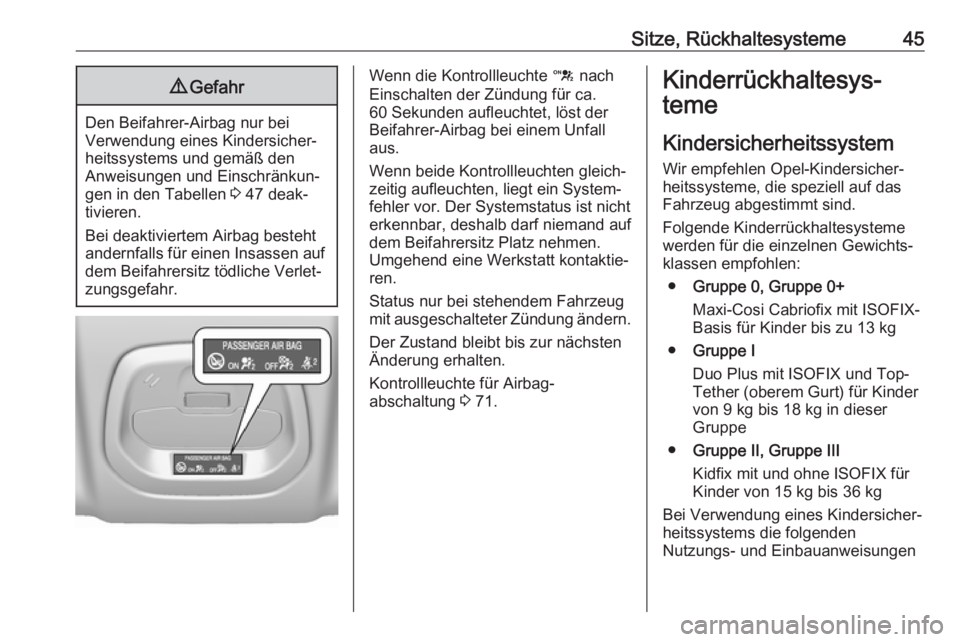

Sitze, Rückhaltesysteme459Gefahr
Den Beifahrer-Airbag nur bei
Verwendung eines Kindersicher‐ heitssystems und gemäß den
Anweisungen und Einschränkun‐
gen in den Tabellen 3 47 deak‐
tivieren.
Bei deaktiviertem Airbag besteht
andernfalls für einen Insassen auf dem Beifahrersitz tödliche Verlet‐
zungsgefahr.
Wenn die Kontrollleuchte d nach
Einschalten der Zündung für ca.
60 Sekunden aufleuchtet, löst der
Beifahrer-Airbag bei einem Unfall
aus.
Wenn beide Kontrollleuchten gleich‐
zeitig aufleuchten, liegt ein System‐
fehler vor. Der Systemstatus ist nicht
erkennbar, deshalb darf niemand auf
dem Beifahrersitz Platz nehmen.
Umgehend eine Werkstatt kontaktie‐
ren.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung erhalten.
Kontrollleuchte für Airbag‐
abschaltung 3 71.Kinderrückhaltesys‐
teme
Kindersicherheitssystem
Wir empfehlen Opel-Kindersicher‐
heitssysteme, die speziell auf das
Fahrzeug abgestimmt sind.
Folgende Kinderrückhaltesysteme
werden für die einzelnen Gewichts‐
klassen empfohlen:
● Gruppe 0, Gruppe 0+
Maxi-Cosi Cabriofix mit ISOFIX-
Basis für Kinder bis zu 13 kg
● Gruppe I
Duo Plus mit ISOFIX und Top-
Tether (oberem Gurt) für Kinder
von 9 kg bis 18 kg in dieser Gruppe
● Gruppe II, Gruppe III
Kidfix mit und ohne ISOFIX für
Kinder von 15 kg bis 36 kg
Bei Verwendung eines Kindersicher‐ heitssystems die folgenden
Nutzungs- und Einbauanweisungen

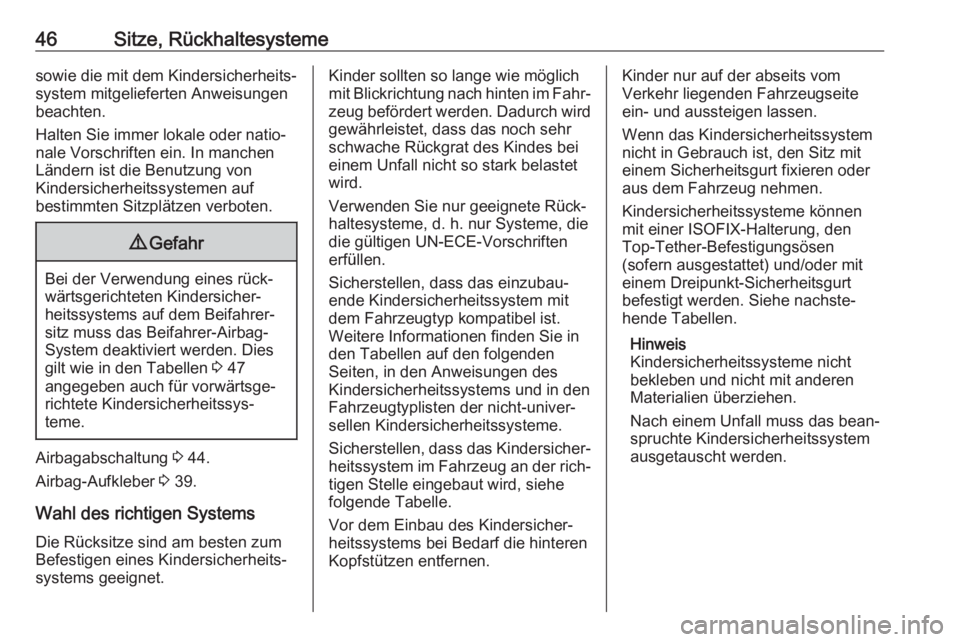

46Sitze, Rückhaltesystemesowie die mit dem Kindersicherheits‐
system mitgelieferten Anweisungen
beachten.
Halten Sie immer lokale oder natio‐
nale Vorschriften ein. In manchen
Ländern ist die Benutzung von
Kindersicherheitssystemen auf
bestimmten Sitzplätzen verboten.9 Gefahr
Bei der Verwendung eines rück‐
wärtsgerichteten Kindersicher‐
heitssystems auf dem Beifahrer‐
sitz muss das Beifahrer-Airbag-
System deaktiviert werden. Dies
gilt wie in den Tabellen 3 47
angegeben auch für vorwärtsge‐
richtete Kindersicherheitssys‐
teme.
Airbagabschaltung 3 44.
Airbag-Aufkleber 3 39.
Wahl des richtigen Systems Die Rücksitze sind am besten zum
Befestigen eines Kindersicherheits‐ systems geeignet.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐
zeug befördert werden. Dadurch wird
gewährleistet, dass das noch sehr
schwache Rückgrat des Kindes bei
einem Unfall nicht so stark belastet
wird.
Verwenden Sie nur geeignete Rück‐
haltesysteme, d. h. nur Systeme, die
die gültigen UN-ECE-Vorschriften
erfüllen.
Sicherstellen, dass das einzubau‐ ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Weitere Informationen finden Sie in
den Tabellen auf den folgenden
Seiten, in den Anweisungen des
Kindersicherheitssystems und in den
Fahrzeugtyplisten der nicht-univer‐
sellen Kindersicherheitssysteme.
Sicherstellen, dass das Kindersicher‐ heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe
folgende Tabelle.
Vor dem Einbau des Kindersicher‐
heitssystems bei Bedarf die hinteren
Kopfstützen entfernen.Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite
ein- und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Kindersicherheitssysteme können mit einer ISOFIX-Halterung, den
Top-Tether-Befestigungsösen
(sofern ausgestattet) und/oder mit
einem Dreipunkt-Sicherheitsgurt
befestigt werden. Siehe nachste‐
hende Tabellen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

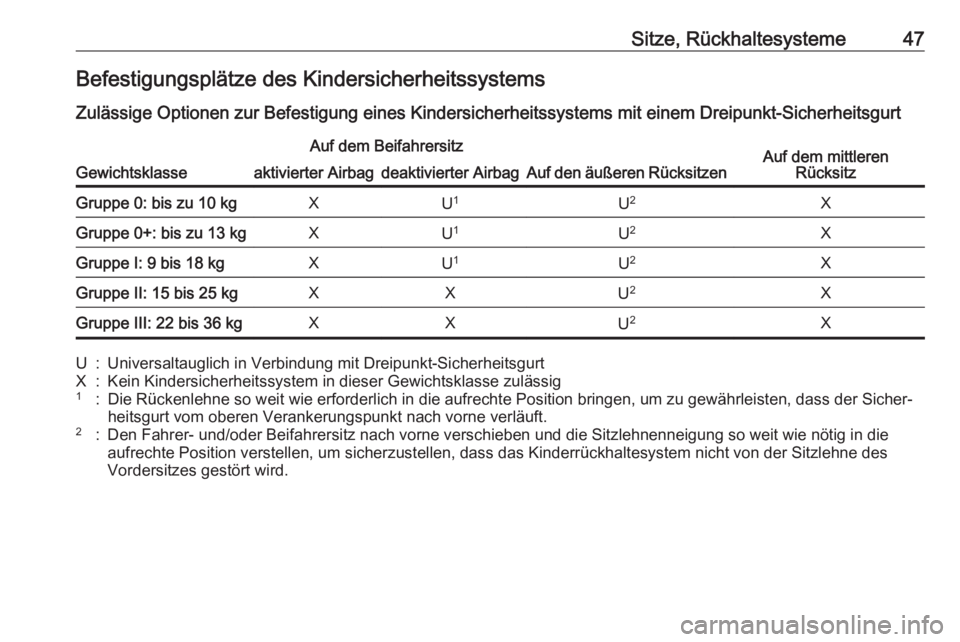

Sitze, Rückhaltesysteme47Befestigungsplätze des Kindersicherheitssystems
Zulässige Optionen zur Befestigung eines Kindersicherheitssystems mit einem Dreipunkt-Sicherheitsgurt
Gewichtsklasse
Auf dem Beifahrersitz
Auf den äußeren RücksitzenAuf dem mittleren Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU1U2XGruppe 0+: bis zu 13 kgXU1U2XGruppe I: 9 bis 18 kgXU1U2XGruppe II: 15 bis 25 kgXXU 2XGruppe III: 22 bis 36 kgXXU2XU:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtX:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig1:Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicher‐
heitsgurt vom oberen Verankerungspunkt nach vorne verläuft.2:Den Fahrer- und/oder Beifahrersitz nach vorne verschieben und die Sitzlehnenneigung so weit wie nötig in dieaufrechte Position verstellen, um sicherzustellen, dass das Kinderrückhaltesystem nicht von der Sitzlehne des
Vordersitzes gestört wird.

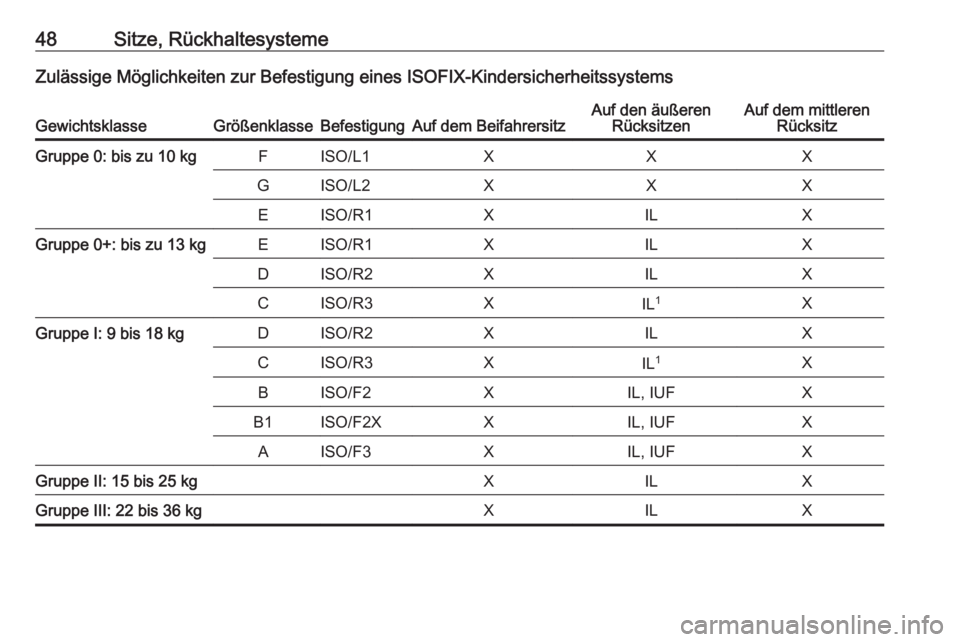

48Sitze, RückhaltesystemeZulässige Möglichkeiten zur Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den äußerenRücksitzenAuf dem mittleren RücksitzGruppe 0: bis zu 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XILXGruppe 0+: bis zu 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XIL1XGruppe I: 9 bis 18 kgDISO/R2XILXCISO/R3XIL 1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGruppe II: 15 bis 25 kgXILXGruppe III: 22 bis 36 kgXILX
