58Instrumenter og betjeningInstrumenter og
betjeningBetjening ...................................... 59
Indstilling af rat .......................... 59
Knapper på rattet .......................59
Opvarmet rat ............................. 59
Horn ........................................... 60
Forrudevisker/-sprinkler .............60
Bagrudevisker/-sprinkler ............61
Udetemperatur .......................... 61
Ur ............................................... 61
Stikdåser ................................... 63
Lighter ....................................... 63
Askebægre ................................ 63
Advarselslamper, instrumenter
og kontrollamper ..........................63
Instrumentgruppe ......................63
Speedometer ............................. 63
Km-tæller ................................... 64
Triptæller ................................... 64
Omdrejningstæller .....................64
Brændstofmåler .........................64
Brændstofvælger .......................65
Kølevandstermometer ...............65
Servicedisplay ........................... 66
Kontrollamper ............................ 67Blinklys...................................... 69
Selehusker ................................ 70
Airbag og selestrammere ..........70
Deaktivering af airbag ...............70
Ladesystem ............................... 71
Fejlkontrollampe ........................71
Bilen skal snart til service ..........71
Bremse og kobling .....................71
Træd på pedalen .......................71
Blokeringsfri bremser (ABS) ......72
Gearskifte .................................. 72
Servostyring .............................. 72
Vognbaneskiftadvarsel ..............72
Ultralyds-parkeringsassistent ....72
Elektronisk stabilitetskontrol slået fra ..................................... 72
Elektronisk stabilitetskontrol og Traction Control-system ...........72
Traction Control-system slået fra ............................................. 73
Kølevæsketemperatur ...............73
Dæktrykovervågningssystem ....73
Motorolietryk .............................. 73
Brændstofreserve ......................74
Startspærre ............................... 74
Nedsat motorydelse ..................74
Udvendige lygter .......................74
Fjernlys ...................................... 74
Tågelys ...................................... 74
Tågebaglys ................................ 74Cruise control............................ 74
Hastighedsbegrænser ...............74
Motorhjelm åben ........................74
Dør åben ................................... 75
Informationsdisplays ....................75
Førerinformationscenter ............75
Informationsdisplay ...................80
Fejlmeddelelser ........................... 81
Advarselsklokke ........................83
Batterispænding ........................83
Individuelle indstillinger ................84
Telematic-service .........................86
OnStar ....................................... 86

Instrumenter og betjening69Kontrollamper i den højtsiddende
konsol
Oversigt
OBlinklys 3 69XSelehusker 3 70vAirbag og selestrammere
3 70VDeaktivering af airbag 3 70pLadesystem 3 71ZFejlkontrollampe 3 71gBilen skal snart til service
3 71RBremse- og koblingssystem
3 71-Betjen pedal 3 71uBlokeringsfri bremser (ABS)
3 72[Skift op 3 72cServostyring 3 72)Vognbaneskiftadvarsel 3 72rUltralyds-parkeringsassistent
3 72aElektronisk stabilitetskontrol
slået fra 3 72bElektronisk stabilitetskontrol og
Traction Control-system
3 72kTraction Control-system slået
fra 3 73WKølevæsketemperatur 3 73wDæktrykovervågningssystem
3 73IMotorolietryk 3 73YBrændstofreserve 3 74dStartspærre 3 74#Nedsat motorydelse 3 748Udvendige lygter 3 74CFjernlys 3 74>Tågelys 3 74rTågebaglygte 3 74mCruise control 3 74LHastighedsbegrænser 3 74/Motorhjelm åben 3 74NDør åben 3 75
Blinklys
O lyser eller blinker grønt.
Lyser i kort tid Parkeringslysene er tændt.
Blinker
Et blinklys eller havariblinkene er akti‐ veret.

72Instrumenter og betjeningBlinkerPedalen skal trædes ned for hoved‐
start af motoren 3 16, 3 108.
Blokeringsfri bremser (ABS)
u lyser gult.
Lyser i nogle sekunder efter, at
tændingen er tilsluttet. Systemet er funktionsklart, når kontrollampen er
slukket.
Slukker kontrollampen ikke efter et
par sekunder, eller lyser den svagt
under kørsel, er der fejl i systemet.
Bremsesystemet er stadigvæk funk‐
tionsdygtigt, men uden
ABS-regulering.
Blokeringsfri bremser 3 117.
Gearskifte
[ med nummeret på et højere gear
vises, når det anbefales at geare op
af hensyn til brændstoføkonomien.
Servostyring c lyser gult.Lyser med deaktiveret
servostyring
Fejl i servostyringssystemet. Søg
hjælp på et værksted.
Belysning af c og b samtidigt
Servostyringssystemet skal kalibre‐
res, systemkalibrering 3 121.
Vognbaneskiftadvarsel
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slået til og er funktions‐
klart.
Blinker gult
Systemet registrerer et umotiveret
vognbaneskift.
Vognbaneskiftadvarsel 3 126.
Ultralyds- parkeringsassistent
r lyser gult.
Fejl i systemeteller
Fejl som følge af tilsmudsede eller is- og snedækkede sensorer
eller
Forstyrrelser på grund af eksterne
ultralydkilder. Når forstyrrelsen ikke
længere er til stede, arbejder syste‐
met som normalt.
Få årsagen til fejlen i systemet afhjul‐
pet af et værksted.
Ultralydsparkeringsassistent 3 125.
Elektronisk stabilitetskontrol slået fra
t lyser gult.
Systemet deaktiveres.
Elektronisk stabilitetskontrol og Traction Control-system
b blinker eller lyser gult.
Blinker Systemet er aktivt indkoblet. Motor‐
ydelsen vil muligvis blive reduceret,
og en mindre opbremsning af bilen
kan finde sted.

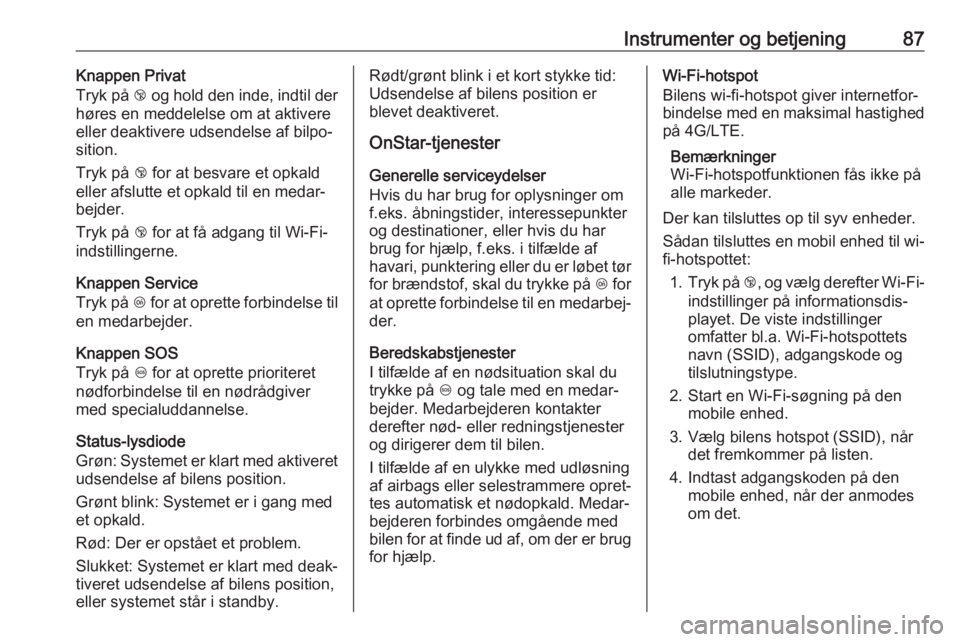

Instrumenter og betjening87Knappen Privat
Tryk på j og hold den inde, indtil der
høres en meddelelse om at aktivere
eller deaktivere udsendelse af bilpo‐ sition.
Tryk på j for at besvare et opkald
eller afslutte et opkald til en medar‐
bejder.
Tryk på j for at få adgang til Wi-Fi-
indstillingerne.
Knappen Service
Tryk på Z for at oprette forbindelse til
en medarbejder.
Knappen SOS
Tryk på [ for at oprette prioriteret
nødforbindelse til en nødrådgiver
med specialuddannelse.
Status-lysdiode
Grøn: Systemet er klart med aktiveret
udsendelse af bilens position.
Grønt blink: Systemet er i gang med
et opkald.
Rød: Der er opstået et problem.
Slukket: Systemet er klart med deak‐
tiveret udsendelse af bilens position,
eller systemet står i standby.Rødt/grønt blink i et kort stykke tid:
Udsendelse af bilens position er
blevet deaktiveret.
OnStar-tjenester
Generelle serviceydelser
Hvis du har brug for oplysninger om
f.eks. åbningstider, interessepunkter
og destinationer, eller hvis du har
brug for hjælp, f.eks. i tilfælde af
havari, punktering eller du er løbet tør
for brændstof, skal du trykke på Z for
at oprette forbindelse til en medarbej‐
der.
Beredskabstjenester
I tilfælde af en nødsituation skal du
trykke på [ og tale med en medar‐
bejder. Medarbejderen kontakter derefter nød- eller redningstjenester
og dirigerer dem til bilen.
I tilfælde af en ulykke med udløsning af airbags eller selestrammere opret‐tes automatisk et nødopkald. Medar‐
bejderen forbindes omgående med bilen for at finde ud af, om der er brug
for hjælp.Wi-Fi-hotspot
Bilens wi-fi-hotspot giver internetfor‐
bindelse med en maksimal hastighed på 4G/LTE.
Bemærkninger
Wi-Fi-hotspotfunktionen fås ikke på
alle markeder.
Der kan tilsluttes op til syv enheder.
Sådan tilsluttes en mobil enhed til wi-
fi-hotspottet:
1. Tryk på j, og vælg derefter Wi-Fi-
indstillinger på informationsdis‐
playet. De viste indstillinger
omfatter bl.a. Wi-Fi-hotspottets
navn (SSID), adgangskode og
tilslutningstype.
2. Start en Wi-Fi-søgning på den mobile enhed.
3. Vælg bilens hotspot (SSID), når det fremkommer på listen.
4. Indtast adgangskoden på den mobile enhed, når der anmodes
om det.

Instrumenter og betjening89Rapporten indeholder oplysninger
om tilstanden af bilens centrale drifts‐
systemer, herunder motoren, gear‐
kassen, airbags, ABS og andre
vigtige systemer. Den giver også
oplysninger om mulige vedligeholdel‐ seselementer og dæktryk (kun meddæktrykovervågningssystem).
Du kan se mere detaljerede oplys‐
ninger ved at vælge linket i e-mailen
og logge ind på din konto.
Hent destination
En ønsket destination kan downloa‐
des direkte til navigationssystemet.
Tryk på Z for at ringe til en medarbej‐
der, og beskriv destinationen eller
interessepunktet.
Medarbejderen kan slå enhver
adresse og ethvert interessepunkt op
og sende destinationen direkte til det
indbyggede navigationssystem.OnStar-indstillinger
OnStar PIN-kode
For at få fuld adgang til alle OnStar-
tjenester har du brug for en firecifret
PIN-kode. PIN-koden skal personlig‐
gøres, første gang du taler med en
medarbejder.
PIN-koden ændres, når du trykker på
Z for at ringe til en medarbejder.
Kontodata
En OnStar-abonnent har en konto
hvor alle dataene lagres. Du kan
anmode om ændring af kontooply‐
sningerne ved at trykke på Z og tale
med en medarbejder eller logge på
din konto.
Hvis OnStar bruges på en anden bil,
tryk da på Z og anmod om at få
kontoen overført til den nye bil.
Bemærkninger
Hvis bilen afhændes, sælges eller
på anden måde overdrages, skal
OnStar under alle omstændigheder
informeres omgående om ændrin‐
gerne, og OnStar-tjenesten skal
afsluttes på denne bil.Bilposition
Bilposition sendes til OnStar ved
anmodning om eller udløsning af en
tjeneste. En meddelelse på informa‐
tionsdisplayet informerer herom.
Transmissionen af bilposition aktive‐
res eller deaktiveres ved at tryk på
j og holde den inde, indtil der høres
en lydmeddelelse.
Deaktivering angives ved, at status‐
lampen blinker rødt og grønt i et kort
stykke tid og hver gang, bilen startes.
Bemærkninger
Hvis transmissionen af bilens posi‐
tion er deaktiveret, er visse tjenester
ikke længere tilgængelige.
Bemærkninger
Bilens position vil altid være tilgæn‐ gelig for OnStar i en nødsituation.
Du kan finde fortrolighedspolitikken i
din konto.
Software-opdateringer
OnStar foretager fjernopdateringer af
software uden yderligere varsel eller
samtykke. Disse opdateringer har til
formål at forbedre eller opretholde
bilens sikkerhed og funktion.

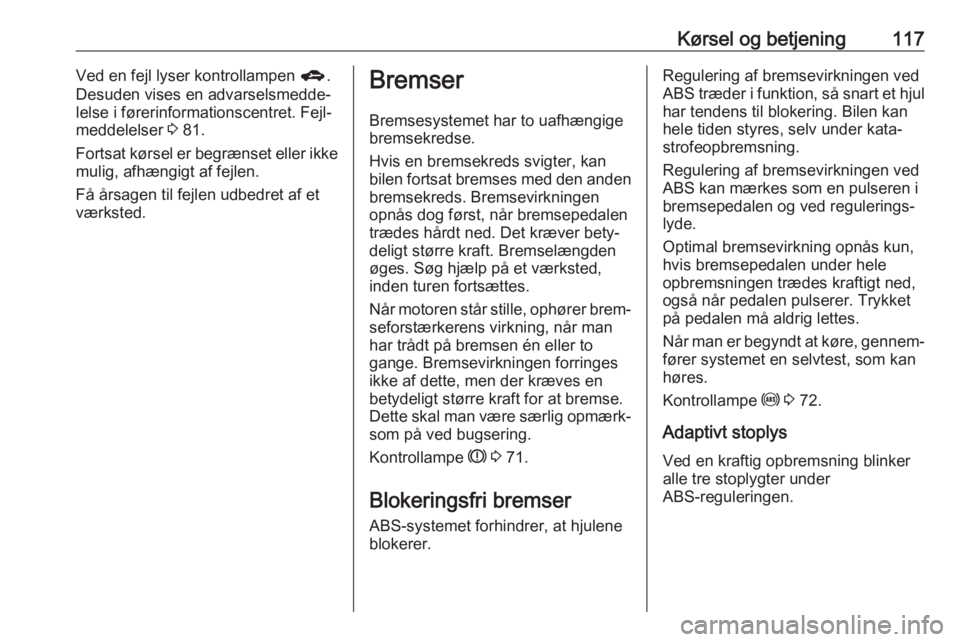

Kørsel og betjening117Ved en fejl lyser kontrollampen g.
Desuden vises en advarselsmedde‐
lelse i førerinformationscentret. Fejl‐
meddelelser 3 81.
Fortsat kørsel er begrænset eller ikke
mulig, afhængigt af fejlen.
Få årsagen til fejlen udbedret af et
værksted.Bremser
Bremsesystemet har to uafhængige
bremsekredse.
Hvis en bremsekreds svigter, kan
bilen fortsat bremses med den anden
bremsekreds. Bremsevirkningen
opnås dog først, når bremsepedalen
trædes hårdt ned. Det kræver bety‐
deligt større kraft. Bremselængden
øges. Søg hjælp på et værksted,
inden turen fortsættes.
Når motoren står stille, ophører brem‐ seforstærkerens virkning, når man
har trådt på bremsen én eller to
gange. Bremsevirkningen forringes
ikke af dette, men der kræves en
betydeligt større kraft for at bremse.
Dette skal man være særlig opmærk‐
som på ved bugsering.
Kontrollampe R 3 71.
Blokeringsfri bremser
ABS-systemet forhindrer, at hjulene
blokerer.Regulering af bremsevirkningen ved
ABS træder i funktion, så snart et hjul
har tendens til blokering. Bilen kan
hele tiden styres, selv under kata‐
strofeopbremsning.
Regulering af bremsevirkningen ved
ABS kan mærkes som en pulseren i
bremsepedalen og ved regulerings‐
lyde.
Optimal bremsevirkning opnås kun,
hvis bremsepedalen under hele
opbremsningen trædes kraftigt ned,
også når pedalen pulserer. Trykket
på pedalen må aldrig lettes.
Når man er begyndt at køre, gennem‐
fører systemet en selvtest, som kan
høres.
Kontrollampe u 3 72.
Adaptivt stoplys Ved en kraftig opbremsning blinkeralle tre stoplygter under
ABS-reguleringen.

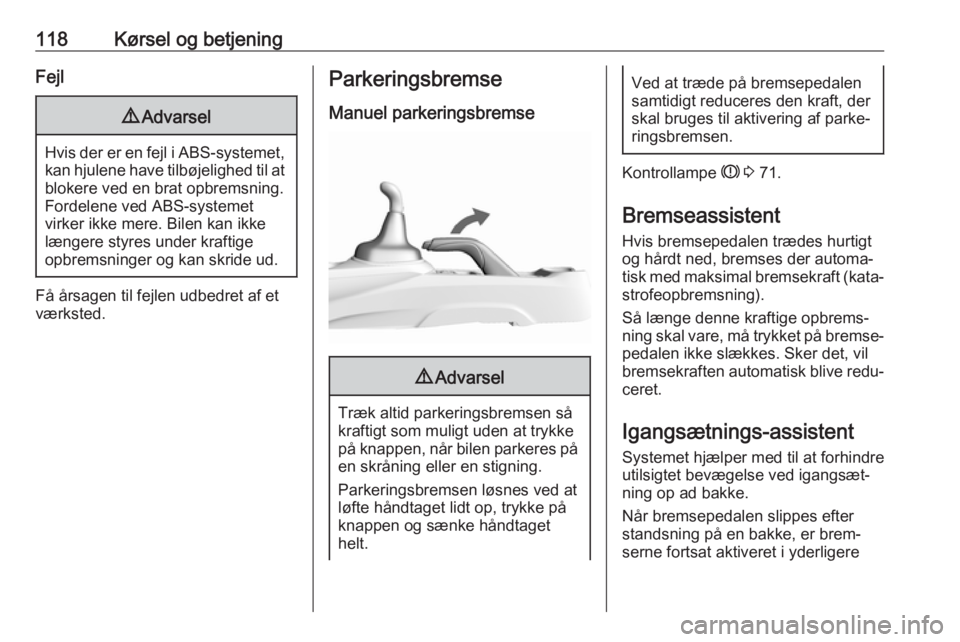

118Kørsel og betjeningFejl9Advarsel
Hvis der er en fejl i ABS-systemet,
kan hjulene have tilbøjelighed til at
blokere ved en brat opbremsning.
Fordelene ved ABS-systemet
virker ikke mere. Bilen kan ikke
længere styres under kraftige
opbremsninger og kan skride ud.
Få årsagen til fejlen udbedret af et
værksted.
Parkeringsbremse
Manuel parkeringsbremse9 Advarsel
Træk altid parkeringsbremsen så
kraftigt som muligt uden at trykke på knappen, når bilen parkeres på en skråning eller en stigning.
Parkeringsbremsen løsnes ved at
løfte håndtaget lidt op, trykke på knappen og sænke håndtaget
helt.
Ved at træde på bremsepedalen
samtidigt reduceres den kraft, der
skal bruges til aktivering af parke‐
ringsbremsen.
Kontrollampe R 3 71.
Bremseassistent
Hvis bremsepedalen trædes hurtigt
og hårdt ned, bremses der automa‐
tisk med maksimal bremsekraft (kata‐ strofeopbremsning).
Så længe denne kraftige opbrems‐
ning skal vare, må trykket på bremse‐ pedalen ikke slækkes. Sker det, vil
bremsekraften automatisk blive redu‐
ceret.
Igangsætnings-assistent
Systemet hjælper med til at forhindre
utilsigtet bevægelse ved igangsæt‐ ning op ad bakke.
Når bremsepedalen slippes efter
standsning på en bakke, er brem‐
serne fortsat aktiveret i yderligere

Pleje af bilen141Frakobling af batterietHvis bilens batteri skal kobles fra
(f.eks. i forbindelse med vedligehol‐
delsesarbejde), skal alarmsirenen
deaktiveres på følgende måde: Slå
tændingen til og derefter fra. Dernæst
frakobles bilens batteri i løbet af
15 sekunder.
Udskiftning af bilbatteriet Bemærkninger
Enhver afvigelse fra anvisningerne i
dette afsnit kan føre til en midlertidig
deaktivering af stop/start-systemet.
Når bilbatteriet udskiftes, skal det sikres, at der ikke er åbne ventilati‐
onshuller i nærheden af pluspolen.
Hvis der er et åbent ventilationshul,
skal det lukkes med en prop, og venti‐
lationen ved den negative pol skal
åbnes.
I biler med et AGM (absorberende
glasmåtte) -batteri skal batteriet
udskiftes med et andet AGM-batteri.
Vi anbefaler at bruge et originalt Opel-
batteri.Bemærkninger
Hvis der bruges et andet AGM-
bilbatteri end det originale Opel-
bilbatteri, kan det forringe ydelsen.
Vi anbefaler, at bilbatteriet udskiftes
på et værksted.
Opladning af bilbatteriet9 Advarsel
På biler med stop-start-system
skal du sikre, at opladningsspæn‐
dingen ikke overstiger 14,6 volt,
når du bruger en batterioplader.
Ellers kan batteriet beskadiges.
Starthjælp 3 167.
Stop-start-system 3 109.
Advarselsmærkat
Symbolernes betydning:
● Ingen gnister, åben ild eller tobaksrygning.
● Beskyt altid øjnene. Eksplosiv gas kan fremkalde blindhed og
personskader.
● Opbevar bilbatteriet utilgænge‐ ligt for børn.
● Bilbatteriet indeholder svovlsyre, som kan fremkalde blindhed og
alvorlige forbrændinger.

150Pleje af bilenSikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Nr.Strømkreds1Bagklap2–3El-bagrude4El-opvarmet sidespejl5Soltag6Gearkassestyreenhed7Motorstyreenhed8–9ABS10Karrosseristyreenhed, spæn‐
ding11Bakkamera12–13–14Motorstyreenhed/gearkassesty‐
reenhed15Indsprøjtningssystem/starter16Brændstofpumpe

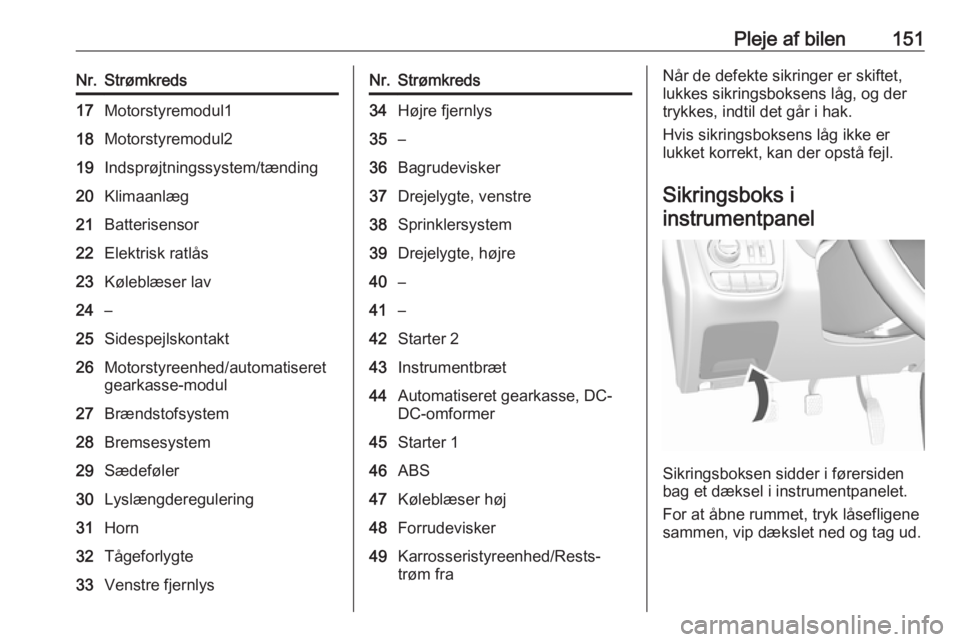

Pleje af bilen151Nr.Strømkreds17Motorstyremodul118Motorstyremodul219Indsprøjtningssystem/tænding20Klimaanlæg21Batterisensor22Elektrisk ratlås23Køleblæser lav24–25Sidespejlskontakt26Motorstyreenhed/automatiseret
gearkasse-modul27Brændstofsystem28Bremsesystem29Sædeføler30Lyslængderegulering31Horn32Tågeforlygte33Venstre fjernlysNr.Strømkreds34Højre fjernlys35–36Bagrudevisker37Drejelygte, venstre38Sprinklersystem39Drejelygte, højre40–41–42Starter 243Instrumentbræt44Automatiseret gearkasse, DC-
DC-omformer45Starter 146ABS47Køleblæser høj48Forrudevisker49Karrosseristyreenhed/Rests‐
trøm fraNår de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboksen sidder i førersiden
bag et dæksel i instrumentpanelet.
For at åbne rummet, tryk låsefligene
sammen, vip dækslet ned og tag ud.
