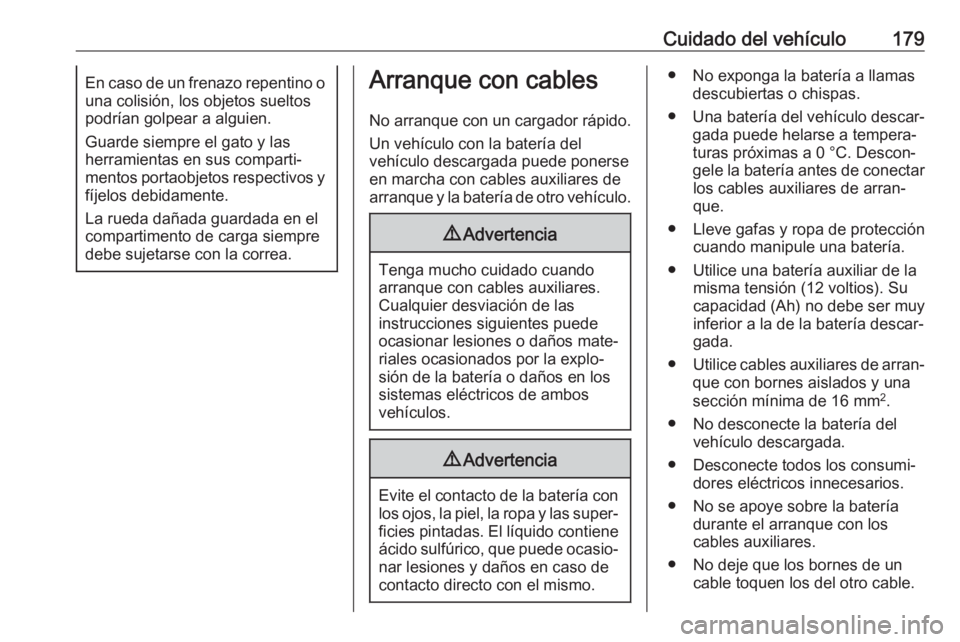

Cuidado del vehículo179En caso de un frenazo repentino o
una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las
herramientas en sus comparti‐
mentos portaobjetos respectivos y fíjelos debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.Arranque con cables
No arranque con un cargador rápido. Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería a llamas descubiertas o chispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐ gele la batería antes de conectar los cables auxiliares de arran‐
que.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 voltios). Su
capacidad (Ah) no debe ser muy inferior a la de la batería descar‐
gada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
.
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería durante el arranque con los
cables auxiliares.
● No deje que los bornes de un cable toquen los del otro cable.

180Cuidado del vehículo●Los vehículos no deben entrar en
contacto durante el proceso de arranque con cables.
● Accione el freno de estaciona‐ miento, cambio en punto muerto.
● Abra las tapas de protección del borne positivo de las dos bate‐
rías del vehículo.
Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del
vehículo, como el bloque del
motor o un tornillo de montaje del
motor. Conéctelo lo más lejos
posible de la batería del vehículo
descargada, como mínimo a
60 cm.
Coloque los cables de forma que no
puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco minutos después. Los inten‐tos de arranque se deben realizaren intervalos de un minuto y no
deben durar más de
15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos
tres minutos con los cables
conectados.4. Conecte un consumidor eléctrico (p. ej., los faros o la luneta térmica
trasera) en el vehículo que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar loscables.

Cuidado del vehículo181Remolcado
Remolcado del vehículo
La argolla de remolque se guarda con
las herramientas del vehículo 3 163.
1. Desenclave la tapa usando el
destornillador y desmóntela.
2. Enrosque la argolla de remolquetodo lo posible hasta que quede
en posición horizontal.
3. Fije un cable de remolque – o mejor una barra de remolque – a
la argolla.
Indicaciones generales
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los
limpiaparabrisas.
Cambio en punto muerto.Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire y
cierre las ventanillas.
El vehículo debe remolcarse hacia
adelante, sin superar una velocidad
de 88 km/h. En todos los demás
casos, o si el cambio está averiado,
el eje delantero debe levantarse del
suelo.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa y acóplela en el para‐
choques delantero.

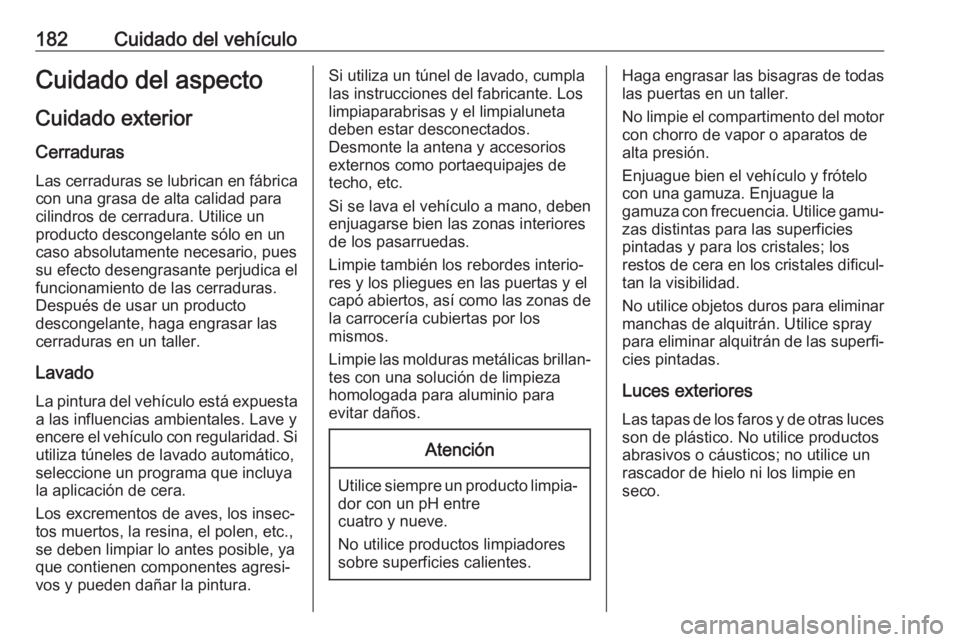

182Cuidado del vehículoCuidado del aspectoCuidado exterior
Cerraduras Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para
cilindros de cerradura. Utilice un
producto descongelante sólo en un caso absolutamente necesario, pues
su efecto desengrasante perjudica el funcionamiento de las cerraduras.
Después de usar un producto
descongelante, haga engrasar las
cerraduras en un taller.
Lavado La pintura del vehículo está expuestaa las influencias ambientales. Lave y
encere el vehículo con regularidad. Si
utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. Los
limpiaparabrisas y el limpialuneta
deben estar desconectados.
Desmonte la antena y accesorios
externos como portaequipajes de
techo, etc.
Si se lava el vehículo a mano, deben enjuagarse bien las zonas interiores de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de la carrocería cubiertas por los
mismos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpieza
homologada para aluminio para
evitar daños.Atención
Utilice siempre un producto limpia‐ dor con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
Haga engrasar las bisagras de todas
las puertas en un taller.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la
gamuza con frecuencia. Utilice gamu‐
zas distintas para las superficies
pintadas y para los cristales; los
restos de cera en los cristales dificul‐ tan la visibilidad.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.

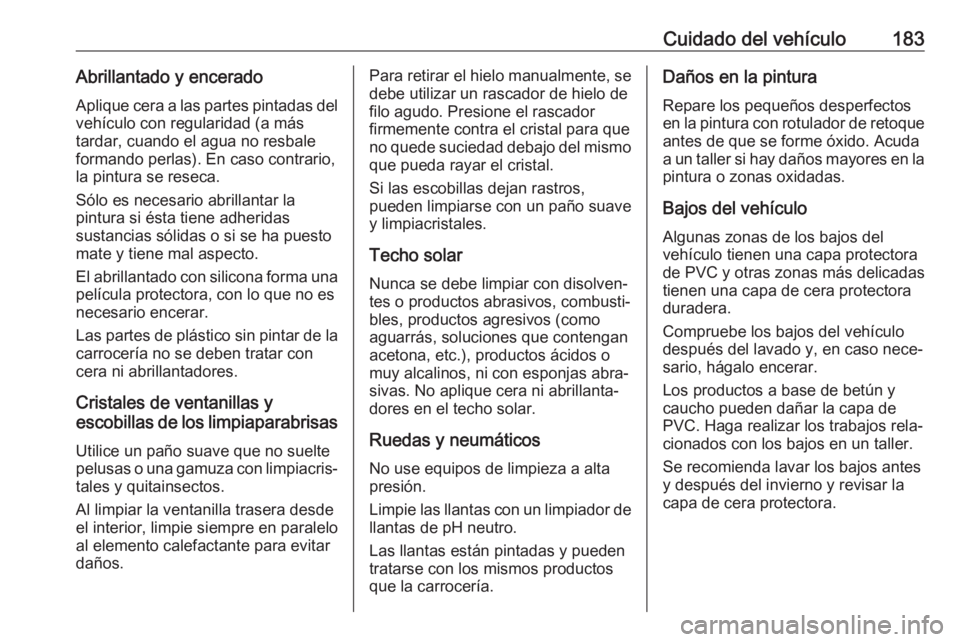

Cuidado del vehículo183Abrillantado y enceradoAplique cera a las partes pintadas del
vehículo con regularidad (a más
tardar, cuando el agua no resbale
formando perlas). En caso contrario,
la pintura se reseca.
Sólo es necesario abrillantar la
pintura si ésta tiene adheridas
sustancias sólidas o si se ha puesto
mate y tiene mal aspecto.
El abrillantado con silicona forma una película protectora, con lo que no esnecesario encerar.
Las partes de plástico sin pintar de la carrocería no se deben tratar con
cera ni abrillantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐
tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo al elemento calefactante para evitar
daños.Para retirar el hielo manualmente, se debe utilizar un rascador de hielo de
filo agudo. Presione el rascador
firmemente contra el cristal para que
no quede suciedad debajo del mismo que pueda rayar el cristal.
Si las escobillas dejan rastros,
pueden limpiarse con un paño suave y limpiacristales.
Techo solar Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos (como
aguarrás, soluciones que contengan
acetona, etc.), productos ácidos o
muy alcalinos, ni con esponjas abra‐ sivas. No aplique cera ni abrillanta‐
dores en el techo solar.
Ruedas y neumáticos No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de
llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.Daños en la pintura
Repare los pequeños desperfectos en la pintura con rotulador de retoque
antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.
Bajos del vehículo
Algunas zonas de los bajos del
vehículo tienen una capa protectora
de PVC y otras zonas más delicadas
tienen una capa de cera protectora
duradera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y
caucho pueden dañar la capa de PVC. Haga realizar los trabajos rela‐
cionados con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.

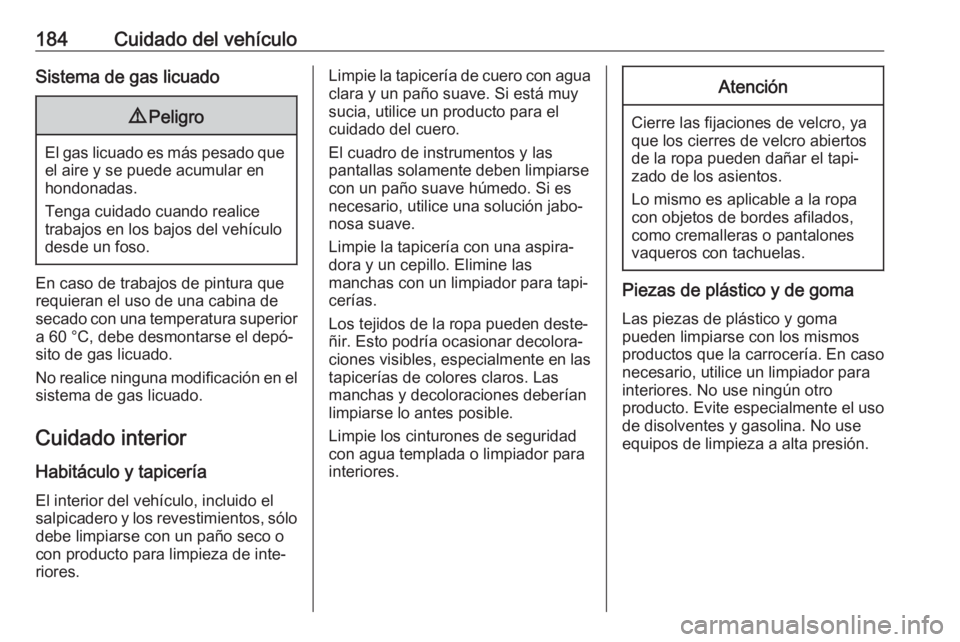

184Cuidado del vehículoSistema de gas licuado9Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice
trabajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de
secado con una temperatura superior
a 60 °C, debe desmontarse el depó‐
sito de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Cuidado interior Habitáculo y tapiceríaEl interior del vehículo, incluido el
salpicadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.
Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el
cuidado del cuero.
El cuadro de instrumentos y las
pantallas solamente deben limpiarse
con un paño suave húmedo. Si es
necesario, utilice una solución jabo‐
nosa suave.
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las
manchas con un limpiador para tapi‐
cerías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad con agua templada o limpiador para
interiores.Atención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma
pueden limpiarse con los mismos
productos que la carrocería. En caso
necesario, utilice un limpiador para
interiores. No use ningún otro
producto. Evite especialmente el uso
de disolventes y gasolina. No use
equipos de limpieza a alta presión.

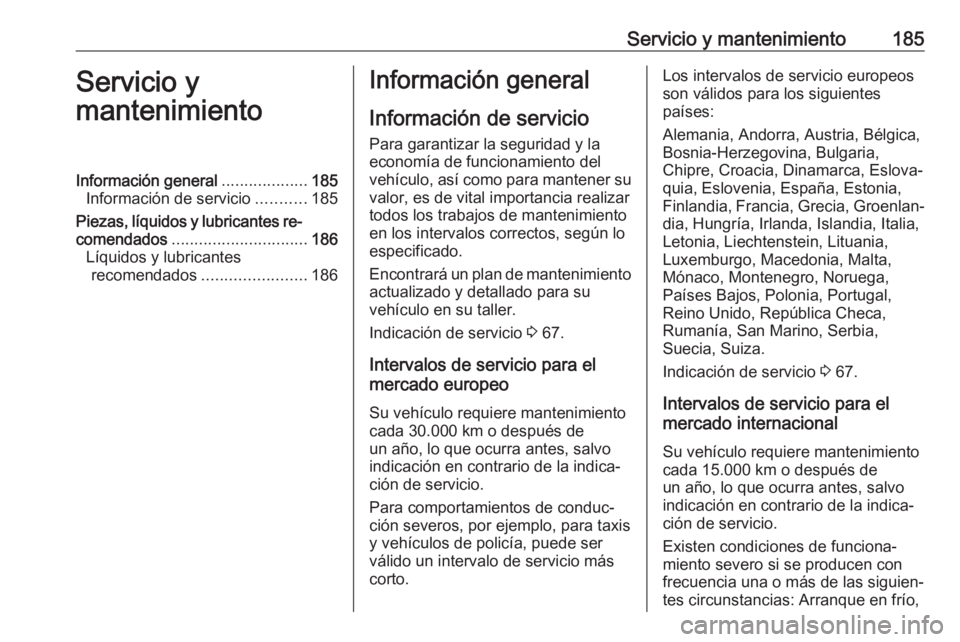

Servicio y mantenimiento185Servicio y
mantenimientoInformación general ...................185
Información de servicio ...........185
Piezas, líquidos y lubricantes re‐
comendados .............................. 186
Líquidos y lubricantes recomendados ....................... 186Información general
Información de servicio
Para garantizar la seguridad y la
economía de funcionamiento del
vehículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
Encontrará un plan de mantenimiento actualizado y detallado para su
vehículo en su taller.
Indicación de servicio 3 67.
Intervalos de servicio para el
mercado europeo
Su vehículo requiere mantenimiento
cada 30.000 km o después de
un año, lo que ocurra antes, salvo
indicación en contrario de la indica‐
ción de servicio.
Para comportamientos de conduc‐
ción severos, por ejemplo, para taxis
y vehículos de policía, puede ser
válido un intervalo de servicio más
corto.Los intervalos de servicio europeos
son válidos para los siguientes
países:
Alemania, Andorra, Austria, Bélgica,
Bosnia-Herzegovina, Bulgaria,
Chipre, Croacia, Dinamarca, Eslova‐
quia, Eslovenia, España, Estonia,
Finlandia, Francia, Grecia, Groenlan‐
dia, Hungría, Irlanda, Islandia, Italia,
Letonia, Liechtenstein, Lituania,
Luxemburgo, Macedonia, Malta,
Mónaco, Montenegro, Noruega,
Países Bajos, Polonia, Portugal,
Reino Unido, República Checa,
Rumanía, San Marino, Serbia,
Suecia, Suiza.
Indicación de servicio 3 67.
Intervalos de servicio para el
mercado internacional
Su vehículo requiere mantenimiento
cada 15.000 km o después de
un año, lo que ocurra antes, salvo
indicación en contrario de la indica‐ ción de servicio.
Existen condiciones de funciona‐
miento severo si se producen con
frecuencia una o más de las siguien‐
tes circunstancias: Arranque en frío,

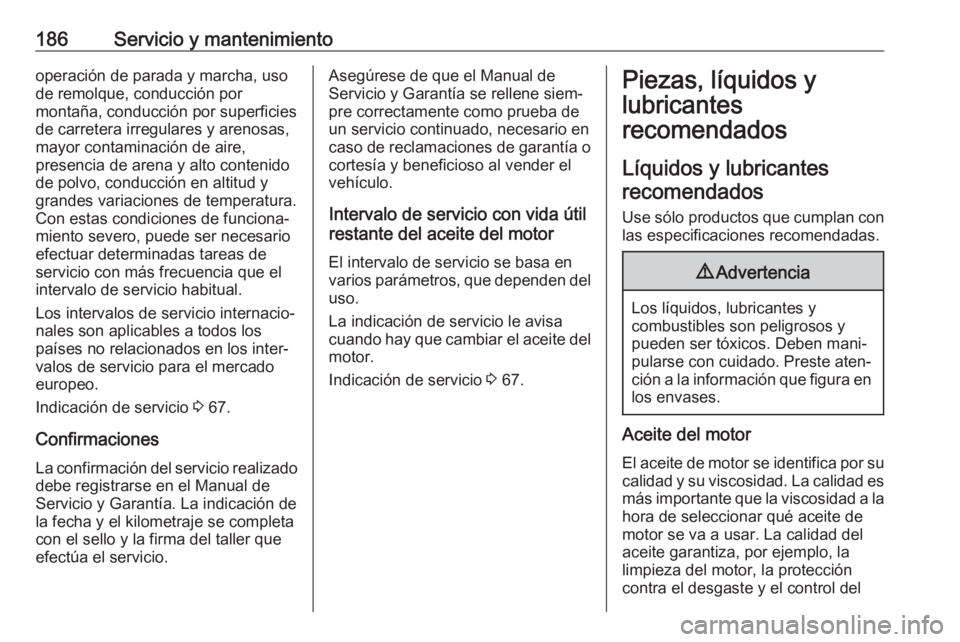

186Servicio y mantenimientooperación de parada y marcha, uso
de remolque, conducción por
montaña, conducción por superficies
de carretera irregulares y arenosas,
mayor contaminación de aire,
presencia de arena y alto contenido
de polvo, conducción en altitud y
grandes variaciones de temperatura.
Con estas condiciones de funciona‐
miento severo, puede ser necesario
efectuar determinadas tareas de
servicio con más frecuencia que el
intervalo de servicio habitual.
Los intervalos de servicio internacio‐
nales son aplicables a todos los
países no relacionados en los inter‐
valos de servicio para el mercado
europeo.
Indicación de servicio 3 67.
Confirmaciones La confirmación del servicio realizado
debe registrarse en el Manual de
Servicio y Garantía. La indicación de
la fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.Asegúrese de que el Manual de
Servicio y Garantía se rellene siem‐
pre correctamente como prueba de
un servicio continuado, necesario en
caso de reclamaciones de garantía o
cortesía y beneficioso al vender el
vehículo.
Intervalo de servicio con vida útil
restante del aceite del motor
El intervalo de servicio se basa en varios parámetros, que dependen del
uso.
La indicación de servicio le avisa
cuando hay que cambiar el aceite del motor.
Indicación de servicio 3 67.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantesrecomendados
Use sólo productos que cumplan con
las especificaciones recomendadas.9 Advertencia
Los líquidos, lubricantes y
combustibles son peligrosos y
pueden ser tóxicos. Deben mani‐ pularse con cuidado. Preste aten‐
ción a la información que figura en
los envases.
Aceite del motor
El aceite de motor se identifica por su calidad y su viscosidad. La calidad es
más importante que la viscosidad a la
hora de seleccionar qué aceite de
motor se va a usar. La calidad del
aceite garantiza, por ejemplo, la
limpieza del motor, la protección
contra el desgaste y el control del

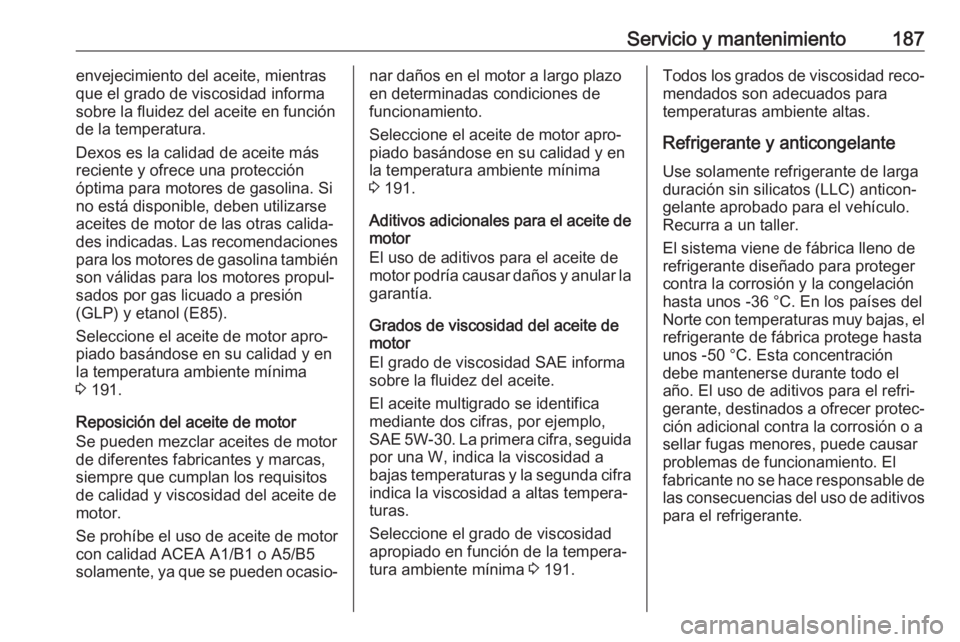

Servicio y mantenimiento187envejecimiento del aceite, mientras
que el grado de viscosidad informa
sobre la fluidez del aceite en función
de la temperatura.
Dexos es la calidad de aceite más
reciente y ofrece una protección
óptima para motores de gasolina. Si no está disponible, deben utilizarse
aceites de motor de las otras calida‐
des indicadas. Las recomendaciones
para los motores de gasolina también son válidas para los motores propul‐
sados por gas licuado a presión
(GLP) y etanol (E85).
Seleccione el aceite de motor apro‐ piado basándose en su calidad y en
la temperatura ambiente mínima
3 191.
Reposición del aceite de motor
Se pueden mezclar aceites de motor
de diferentes fabricantes y marcas,
siempre que cumplan los requisitos
de calidad y viscosidad del aceite de motor.
Se prohíbe el uso de aceite de motor
con calidad ACEA A1/B1 o A5/B5
solamente, ya que se pueden ocasio‐nar daños en el motor a largo plazo en determinadas condiciones de
funcionamiento.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 191.
Aditivos adicionales para el aceite de motor
El uso de aditivos para el aceite de motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de
motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.
El aceite multigrado se identifica
mediante dos cifras, por ejemplo,
SAE 5W-30. La primera cifra, seguida
por una W, indica la viscosidad a
bajas temperaturas y la segunda cifra indica la viscosidad a altas tempera‐
turas.
Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 191.Todos los grados de viscosidad reco‐
mendados son adecuados para
temperaturas ambiente altas.
Refrigerante y anticongelante Use solamente refrigerante de largaduración sin silicatos (LLC) anticon‐gelante aprobado para el vehículo.
Recurra a un taller.
El sistema viene de fábrica lleno de
refrigerante diseñado para proteger
contra la corrosión y la congelación
hasta unos -36 °C. En los países del
Norte con temperaturas muy bajas, el
refrigerante de fábrica protege hasta
unos -50 °C. Esta concentración debe mantenerse durante todo el
año. El uso de aditivos para el refri‐ gerante, destinados a ofrecer protec‐
ción adicional contra la corrosión o a
sellar fugas menores, puede causar
problemas de funcionamiento. El
fabricante no se hace responsable de las consecuencias del uso de aditivos
para el refrigerante.

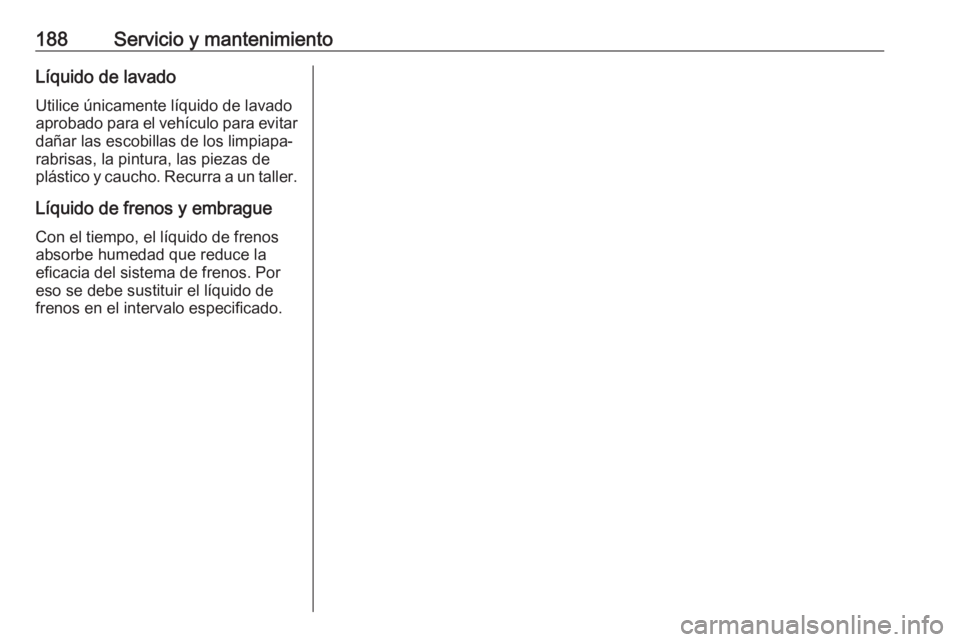

188Servicio y mantenimientoLíquido de lavadoUtilice únicamente líquido de lavado
aprobado para el vehículo para evitar
dañar las escobillas de los limpiapa‐
rabrisas, la pintura, las piezas de
plástico y caucho. Recurra a un taller.
Líquido de frenos y embragueCon el tiempo, el líquido de frenos
absorbe humedad que reduce la
eficacia del sistema de frenos. Por
eso se debe sustituir el líquido de
frenos en el intervalo especificado.
