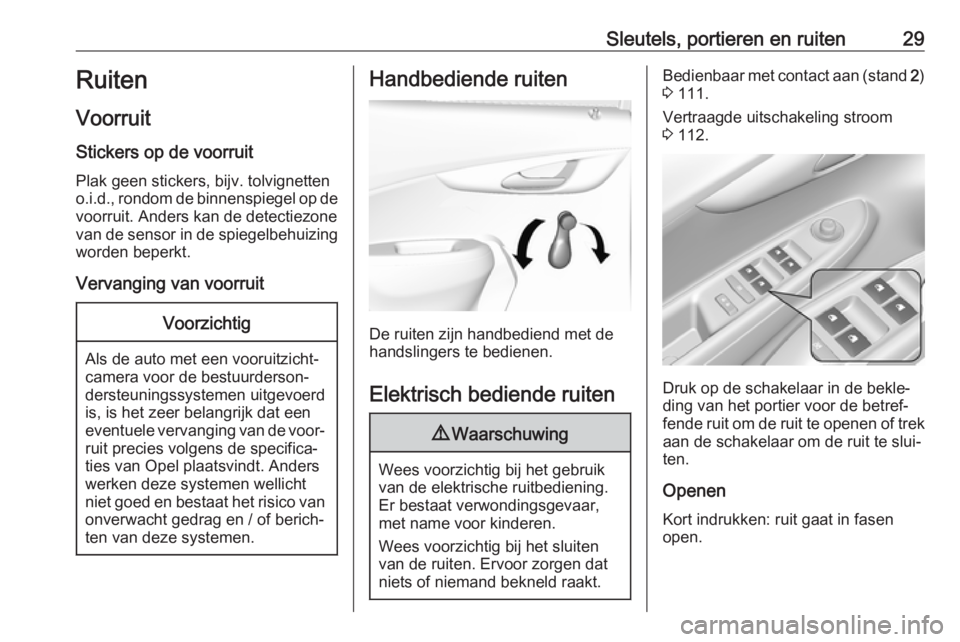

Page 31 of 207
Sleutels, portieren en ruiten29Ruiten
Voorruit Stickers op de voorruit
Plak geen stickers, bijv. tolvignetten
o.i.d., rondom de binnenspiegel op de voorruit. Anders kan de detectiezonevan de sensor in de spiegelbehuizing
worden beperkt.
Vervanging van voorruitVoorzichtig
Als de auto met een vooruitzicht‐
camera voor de bestuurderson‐
dersteuningssystemen uitgevoerd is, is het zeer belangrijk dat een
eventuele vervanging van de voor‐ ruit precies volgens de specifica‐
ties van Opel plaatsvindt. Anders
werken deze systemen wellicht
niet goed en bestaat het risico van
onverwacht gedrag en / of berich‐
ten van deze systemen.
Handbediende ruiten
De ruiten zijn handbediend met de
handslingers te bedienen.
Elektrisch bediende ruiten
9 Waarschuwing
Wees voorzichtig bij het gebruik
van de elektrische ruitbediening.
Er bestaat verwondingsgevaar,
met name voor kinderen.
Wees voorzichtig bij het sluiten
van de ruiten. Ervoor zorgen dat
niets of niemand bekneld raakt.
Bedienbaar met contact aan (stand 2)
3 111.
Vertraagde uitschakeling stroom
3 112.
Druk op de schakelaar in de bekle‐
ding van het portier voor de betref‐
fende ruit om de ruit te openen of trek aan de schakelaar om de ruit te slui‐
ten.
Openen
Kort indrukken: ruit gaat in fasen
open.

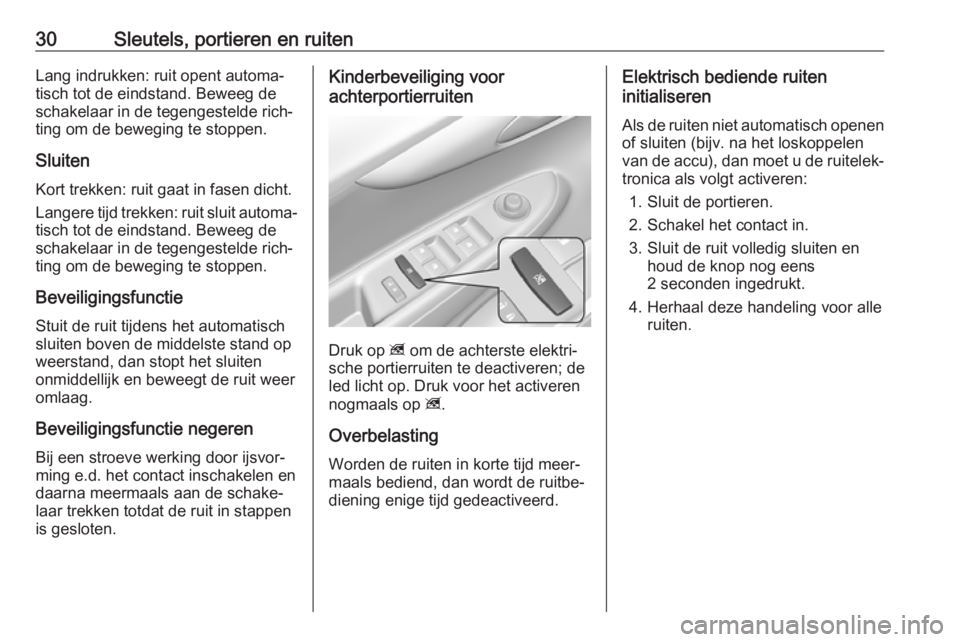

Page 32 of 207
30Sleutels, portieren en ruitenLang indrukken: ruit opent automa‐
tisch tot de eindstand. Beweeg de
schakelaar in de tegengestelde rich‐
ting om de beweging te stoppen.
Sluiten
Kort trekken: ruit gaat in fasen dicht. Langere tijd trekken: ruit sluit automa‐ tisch tot de eindstand. Beweeg de
schakelaar in de tegengestelde rich‐
ting om de beweging te stoppen.
Beveiligingsfunctie Stuit de ruit tijdens het automatisch
sluiten boven de middelste stand op
weerstand, dan stopt het sluiten
onmiddellijk en beweegt de ruit weer
omlaag.
Beveiligingsfunctie negeren
Bij een stroeve werking door ijsvor‐
ming e.d. het contact inschakelen en
daarna meermaals aan de schake‐
laar trekken totdat de ruit in stappen
is gesloten.Kinderbeveiliging voor
achterportierruiten
Druk op z om de achterste elektri‐
sche portierruiten te deactiveren; de
led licht op. Druk voor het activeren
nogmaals op z.
Overbelasting Worden de ruiten in korte tijd meer‐
maals bediend, dan wordt de ruitbe‐
diening enige tijd gedeactiveerd.
Elektrisch bediende ruiten
initialiseren
Als de ruiten niet automatisch openenof sluiten (bijv. na het loskoppelen
van de accu), dan moet u de ruitelek‐
tronica als volgt activeren:
1. Sluit de portieren.
2. Schakel het contact in.
3. Sluit de ruit volledig sluiten en houd de knop nog eens
2 seconden ingedrukt.
4. Herhaal deze handeling voor alle ruiten.
Page 33 of 207

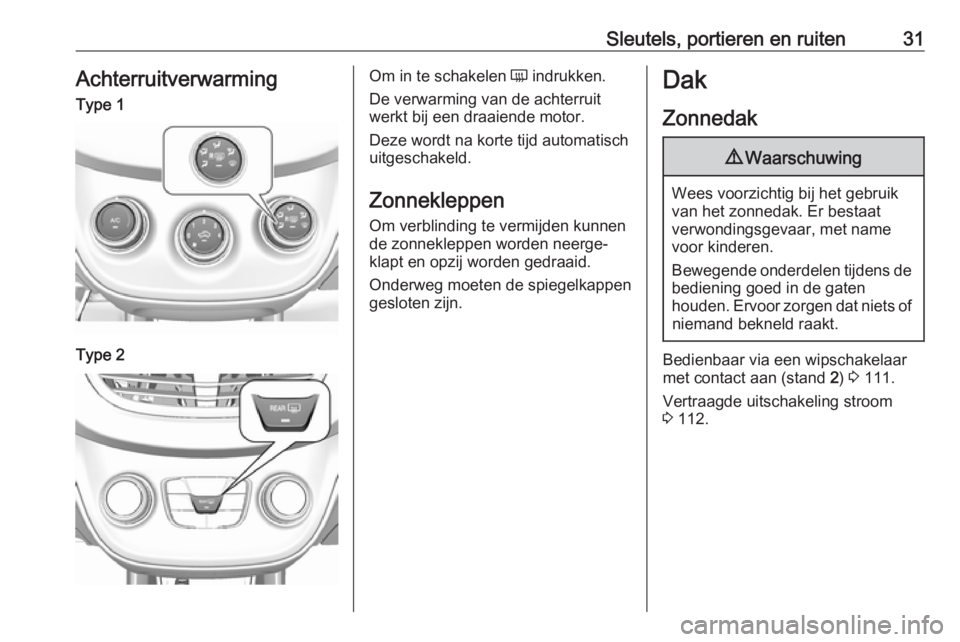

Sleutels, portieren en ruiten31AchterruitverwarmingType 1Type 2Om in te schakelen Ü indrukken.
De verwarming van de achterruit
werkt bij een draaiende motor.
Deze wordt na korte tijd automatisch
uitgeschakeld.
Zonnekleppen Om verblinding te vermijden kunnen
de zonnekleppen worden neerge‐
klapt en opzij worden gedraaid.
Onderweg moeten de spiegelkappen
gesloten zijn.Dak
Zonnedak9 Waarschuwing
Wees voorzichtig bij het gebruik
van het zonnedak. Er bestaat
verwondingsgevaar, met name voor kinderen.
Bewegende onderdelen tijdens de
bediening goed in de gaten
houden. Ervoor zorgen dat niets of
niemand bekneld raakt.
Bedienbaar via een wipschakelaar
met contact aan (stand 2) 3 111.
Vertraagde uitschakeling stroom
3 112.

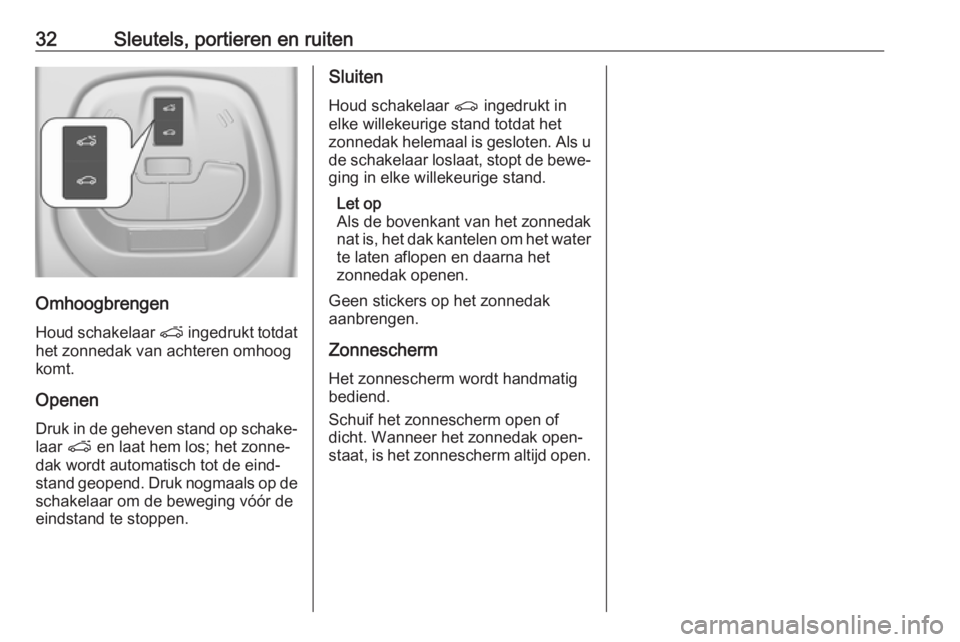

Page 34 of 207
32Sleutels, portieren en ruiten
Omhoogbrengen
Houd schakelaar p ingedrukt totdat
het zonnedak van achteren omhoog
komt.
Openen Druk in de geheven stand op schake‐
laar p en laat hem los; het zonne‐
dak wordt automatisch tot de eind‐
stand geopend. Druk nogmaals op de
schakelaar om de beweging vóór de
eindstand te stoppen.
Sluiten
Houd schakelaar r ingedrukt in
elke willekeurige stand totdat het zonnedak helemaal is gesloten. Als u
de schakelaar loslaat, stopt de bewe‐ ging in elke willekeurige stand.
Let op
Als de bovenkant van het zonnedak nat is, het dak kantelen om het water te laten aflopen en daarna het
zonnedak openen.
Geen stickers op het zonnedak
aanbrengen.
Zonnescherm Het zonnescherm wordt handmatigbediend.
Schuif het zonnescherm open of
dicht. Wanneer het zonnedak open‐
staat, is het zonnescherm altijd open.

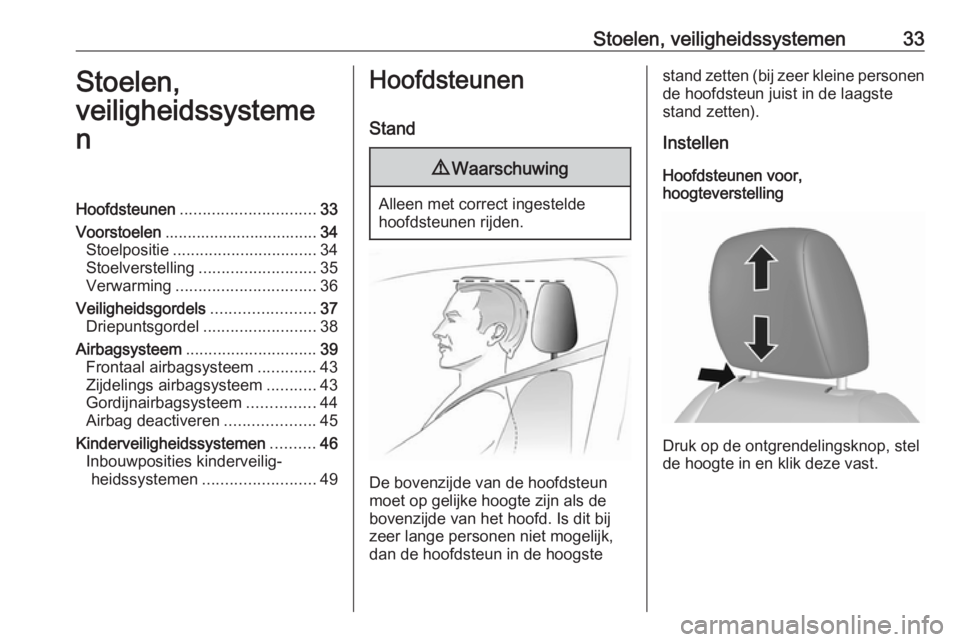

Page 35 of 207
Stoelen, veiligheidssystemen33Stoelen,
veiligheidssysteme
nHoofdsteunen .............................. 33
Voorstoelen .................................. 34
Stoelpositie ................................ 34
Stoelverstelling .......................... 35
Verwarming ............................... 36
Veiligheidsgordels .......................37
Driepuntsgordel ......................... 38
Airbagsysteem ............................. 39
Frontaal airbagsysteem .............43
Zijdelings airbagsysteem ...........43
Gordijnairbagsysteem ...............44
Airbag deactiveren ....................45
Kinderveiligheidssystemen ..........46
Inbouwposities kinderveilig‐ heidssystemen ......................... 49Hoofdsteunen
Stand9 Waarschuwing
Alleen met correct ingestelde
hoofdsteunen rijden.
De bovenzijde van de hoofdsteun moet op gelijke hoogte zijn als de
bovenzijde van het hoofd. Is dit bij
zeer lange personen niet mogelijk,
dan de hoofdsteun in de hoogste
stand zetten (bij zeer kleine personen
de hoofdsteun juist in de laagste
stand zetten).
Instellen
Hoofdsteunen voor,
hoogteverstelling
Druk op de ontgrendelingsknop, stel
de hoogte in en klik deze vast.

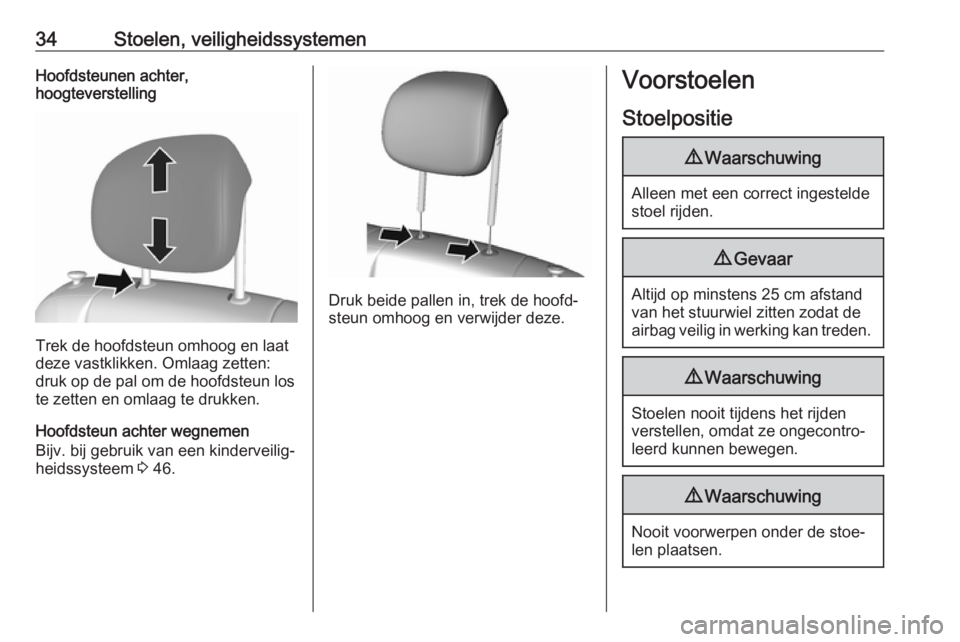

Page 36 of 207
34Stoelen, veiligheidssystemenHoofdsteunen achter,
hoogteverstelling
Trek de hoofdsteun omhoog en laat
deze vastklikken. Omlaag zetten:
druk op de pal om de hoofdsteun los
te zetten en omlaag te drukken.
Hoofdsteun achter wegnemen
Bijv. bij gebruik van een kinderveilig‐
heidssysteem 3 46.
Druk beide pallen in, trek de hoofd‐
steun omhoog en verwijder deze.
Voorstoelen
Stoelpositie9 Waarschuwing
Alleen met een correct ingestelde
stoel rijden.
9 Gevaar
Altijd op minstens 25 cm afstand
van het stuurwiel zitten zodat de
airbag veilig in werking kan treden.
9 Waarschuwing
Stoelen nooit tijdens het rijden
verstellen, omdat ze ongecontro‐
leerd kunnen bewegen.
9 Waarschuwing
Nooit voorwerpen onder de stoe‐
len plaatsen.

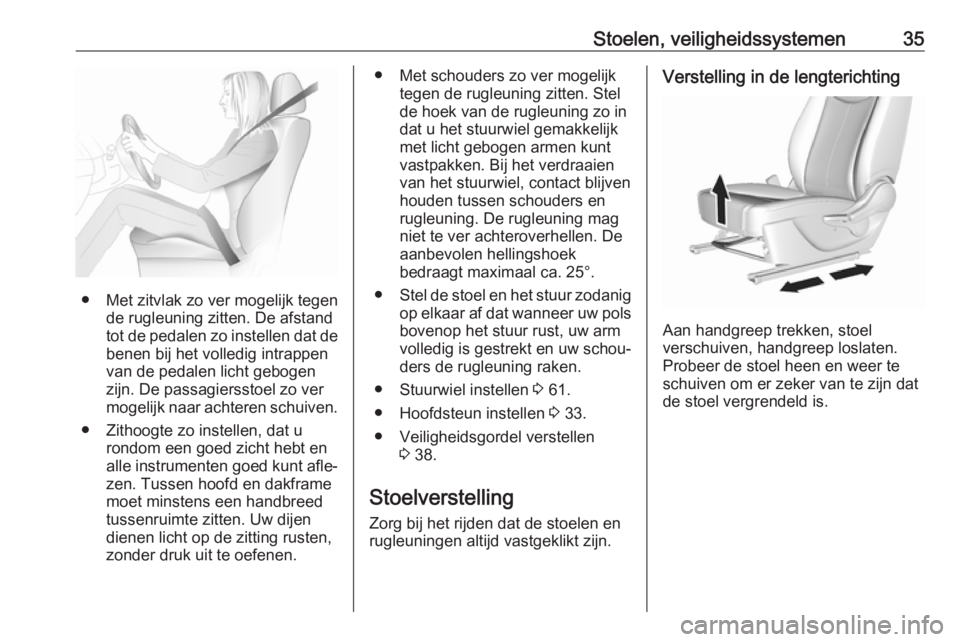

Page 37 of 207
Stoelen, veiligheidssystemen35
● Met zitvlak zo ver mogelijk tegende rugleuning zitten. De afstand
tot de pedalen zo instellen dat de
benen bij het volledig intrappen
van de pedalen licht gebogen
zijn. De passagiersstoel zo ver mogelijk naar achteren schuiven.
● Zithoogte zo instellen, dat u rondom een goed zicht hebt en
alle instrumenten goed kunt afle‐ zen. Tussen hoofd en dakframe
moet minstens een handbreed
tussenruimte zitten. Uw dijen
dienen licht op de zitting rusten,
zonder druk uit te oefenen.
● Met schouders zo ver mogelijk tegen de rugleuning zitten. Stel
de hoek van de rugleuning zo in
dat u het stuurwiel gemakkelijk
met licht gebogen armen kunt vastpakken. Bij het verdraaien
van het stuurwiel, contact blijven
houden tussen schouders en
rugleuning. De rugleuning mag
niet te ver achteroverhellen. De
aanbevolen hellingshoek
bedraagt maximaal ca. 25°.
● Stel de stoel en het stuur zodanig
op elkaar af dat wanneer uw pols bovenop het stuur rust, uw arm
volledig is gestrekt en uw schou‐
ders de rugleuning raken.
● Stuurwiel instellen 3 61.
● Hoofdsteun instellen 3 33.
● Veiligheidsgordel verstellen 3 38.
Stoelverstelling
Zorg bij het rijden dat de stoelen en
rugleuningen altijd vastgeklikt zijn.Verstelling in de lengterichting
Aan handgreep trekken, stoel
verschuiven, handgreep loslaten.
Probeer de stoel heen en weer te
schuiven om er zeker van te zijn dat de stoel vergrendeld is.

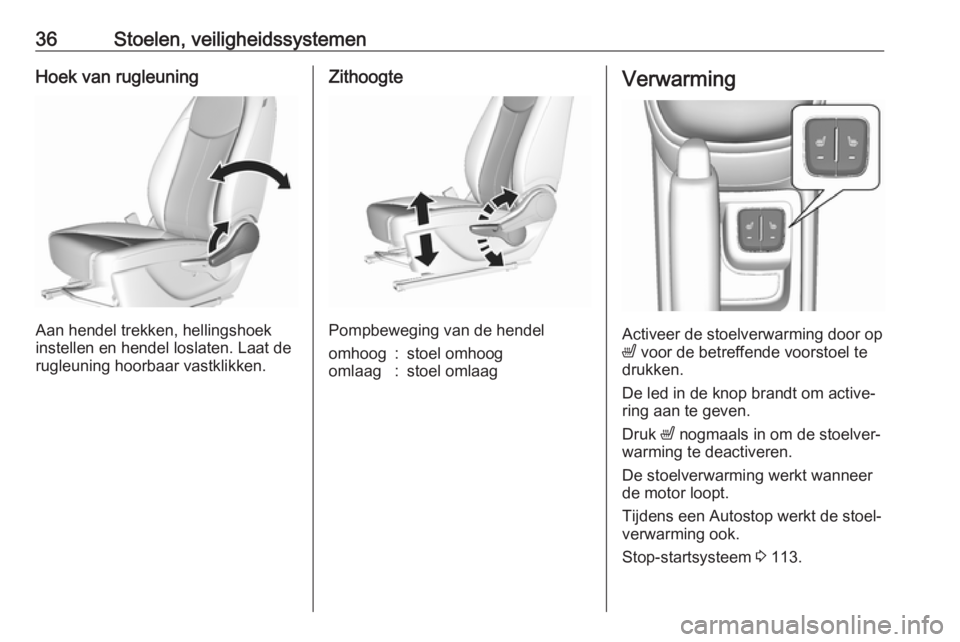

Page 38 of 207
36Stoelen, veiligheidssystemenHoek van rugleuning
Aan hendel trekken, hellingshoek
instellen en hendel loslaten. Laat de
rugleuning hoorbaar vastklikken.
Zithoogte
Pompbeweging van de hendel
omhoog:stoel omhoogomlaag:stoel omlaagVerwarming
Activeer de stoelverwarming door op
ß voor de betreffende voorstoel te
drukken.
De led in de knop brandt om active‐
ring aan te geven.
Druk ß nogmaals in om de stoelver‐
warming te deactiveren.
De stoelverwarming werkt wanneer
de motor loopt.
Tijdens een Autostop werkt de stoel‐
verwarming ook.
Stop-startsysteem 3 113.
Page 39 of 207
Stoelen, veiligheidssystemen37Veiligheidsgordels
De veiligheidsgordels worden bij sneloptrekken of hard remmen geblok‐
keerd om de inzittenden op hun stoel te houden. Daardoor neemt het
gevaar voor letsel aanzienlijk af.
9 Waarschuwing
Veiligheidsgordel vóór elke rit
omdoen.
Inzittenden die geen gebruik
maken van de veiligheidsgordel
brengen bij eventuele aanrijdin‐
gen medepassagiers en zichzelf in gevaar.
Veiligheidsgordels zijn bedoeld voor
gebruik door slechts één persoon
tegelijk.
Kinderveiligheidssysteem 3 46.
Alle onderdelen van het gordelsys‐
teem regelmatig op schade, veront‐
reiniging en juiste werking controle‐
ren.
Laat beschadigde onderdelen
vervangen door een werkplaats. Na
een aanrijding de veiligheidsgordels
en de gordelspanners door een werk‐ plaats laten vervangen.
Let op
Zorg dat de veiligheidsgordels niet door schoenen of voorwerpen met
scherpe randen beschadigd raken
klem komen te zitten. Oprolautoma‐
ten vrijhouden van vuil.
Gordelwaarschuwing
De voorstoelen zijn uitgerust met een gordelverklikker. Voor de bestuur‐
dersstoel wordt dit aangegeven met
het controlelampje X op de toerentel‐
ler 3 73, voor de voorpassagiers‐
stoel met het controlelampje k op het
Driver Information Center 3 70.
Gordelkrachtbegrenzers
De kracht die inwerkt op de carrosse‐
rie wordt beperkt doordat de gordels
tijdens een botsing geleidelijk worden ontspannen.
Gordelspanners De gordelsloten van de voorstoelen
worden bij een voldoende zware fron‐ tale botsing of bij een aanrijding van
achteren strakgetrokken.

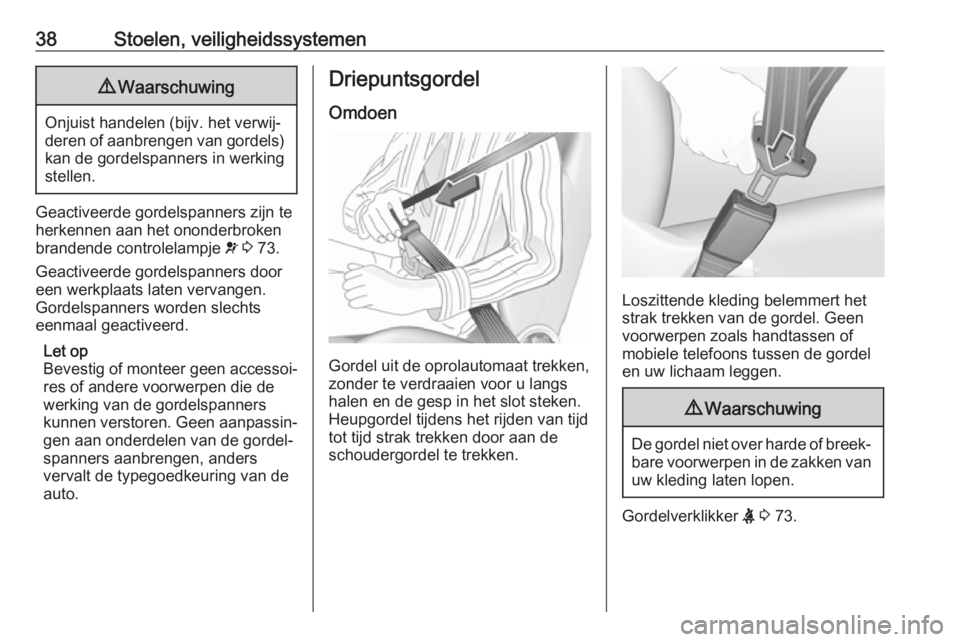

Page 40 of 207
38Stoelen, veiligheidssystemen9Waarschuwing
Onjuist handelen (bijv. het verwij‐
deren of aanbrengen van gordels) kan de gordelspanners in werking
stellen.
Geactiveerde gordelspanners zijn te
herkennen aan het ononderbroken
brandende controlelampje v 3 73.
Geactiveerde gordelspanners door
een werkplaats laten vervangen.
Gordelspanners worden slechts
eenmaal geactiveerd.
Let op
Bevestig of monteer geen accessoi‐ res of andere voorwerpen die de
werking van de gordelspanners
kunnen verstoren. Geen aanpassin‐
gen aan onderdelen van de gordel‐
spanners aanbrengen, anders
vervalt de typegoedkeuring van de auto.
Driepuntsgordel
Omdoen
Gordel uit de oprolautomaat trekken,
zonder te verdraaien voor u langs
halen en de gesp in het slot steken.
Heupgordel tijdens het rijden van tijd
tot tijd strak trekken door aan de
schoudergordel te trekken.
Loszittende kleding belemmert het
strak trekken van de gordel. Geen
voorwerpen zoals handtassen of
mobiele telefoons tussen de gordel en uw lichaam leggen.
9 Waarschuwing
De gordel niet over harde of breek‐
bare voorwerpen in de zakken van
uw kleding laten lopen.
Gordelverklikker X 3 73.
