Page 41 of 207

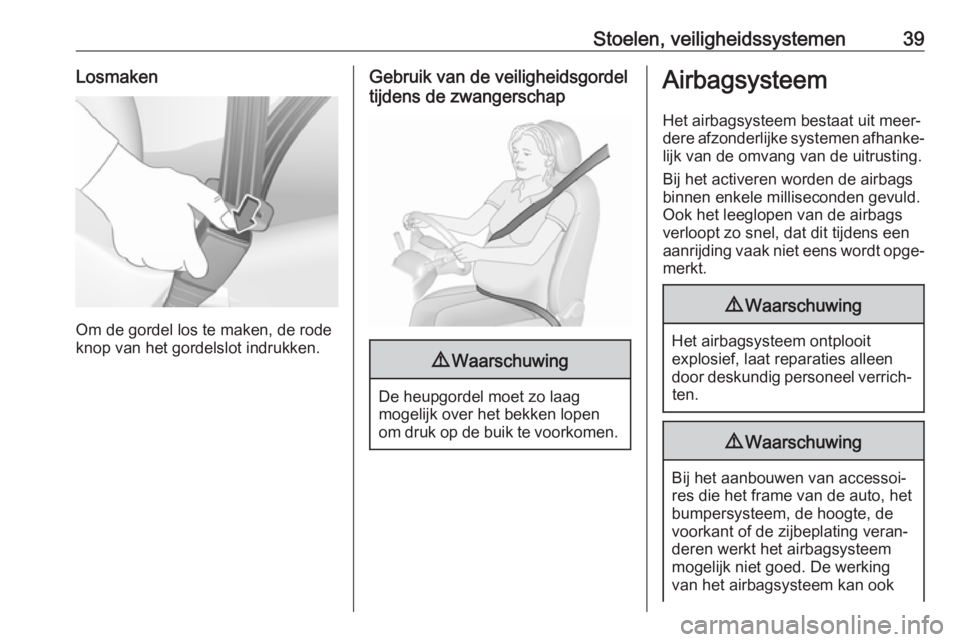

Stoelen, veiligheidssystemen39Losmaken
Om de gordel los te maken, de rode
knop van het gordelslot indrukken.
Gebruik van de veiligheidsgordel
tijdens de zwangerschap9 Waarschuwing
De heupgordel moet zo laag
mogelijk over het bekken lopen
om druk op de buik te voorkomen.
Airbagsysteem
Het airbagsysteem bestaat uit meer‐
dere afzonderlijke systemen afhanke‐
lijk van de omvang van de uitrusting.
Bij het activeren worden de airbags
binnen enkele milliseconden gevuld.
Ook het leeglopen van de airbags
verloopt zo snel, dat dit tijdens een
aanrijding vaak niet eens wordt opge‐ merkt.9 Waarschuwing
Het airbagsysteem ontplooit
explosief, laat reparaties alleen
door deskundig personeel verrich‐ ten.
9 Waarschuwing
Bij het aanbouwen van accessoi‐
res die het frame van de auto, het
bumpersysteem, de hoogte, de
voorkant of de zijbeplating veran‐ deren werkt het airbagsysteem
mogelijk niet goed. De werking
van het airbagsysteem kan ook
Page 42 of 207

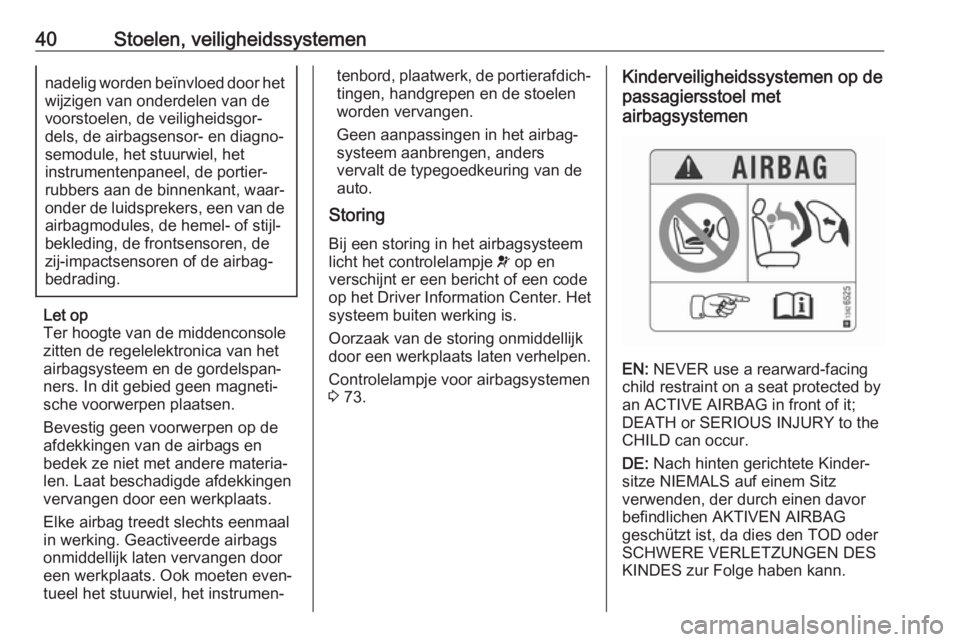

40Stoelen, veiligheidssystemennadelig worden beïnvloed door hetwijzigen van onderdelen van devoorstoelen, de veiligheidsgor‐
dels, de airbagsensor- en diagno‐
semodule, het stuurwiel, het
instrumentenpaneel, de portier‐
rubbers aan de binnenkant, waar‐
onder de luidsprekers, een van de
airbagmodules, de hemel- of stijl‐
bekleding, de frontsensoren, de
zij-impactsensoren of de airbag‐
bedrading.
Let op
Ter hoogte van de middenconsole
zitten de regelelektronica van het
airbagsysteem en de gordelspan‐
ners. In dit gebied geen magneti‐
sche voorwerpen plaatsen.
Bevestig geen voorwerpen op de
afdekkingen van de airbags en
bedek ze niet met andere materia‐
len. Laat beschadigde afdekkingen
vervangen door een werkplaats.
Elke airbag treedt slechts eenmaal
in werking. Geactiveerde airbags
onmiddellijk laten vervangen door
een werkplaats. Ook moeten even‐
tueel het stuurwiel, het instrumen‐
tenbord, plaatwerk, de portierafdich‐ tingen, handgrepen en de stoelen
worden vervangen.
Geen aanpassingen in het airbag‐
systeem aanbrengen, anders
vervalt de typegoedkeuring van de auto.
Storing
Bij een storing in het airbagsysteem
licht het controlelampje v op en
verschijnt er een bericht of een code
op het Driver Information Center. Het
systeem buiten werking is.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Controlelampje voor airbagsystemen
3 73.Kinderveiligheidssystemen op de
passagiersstoel met
airbagsystemen
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
Page 43 of 207

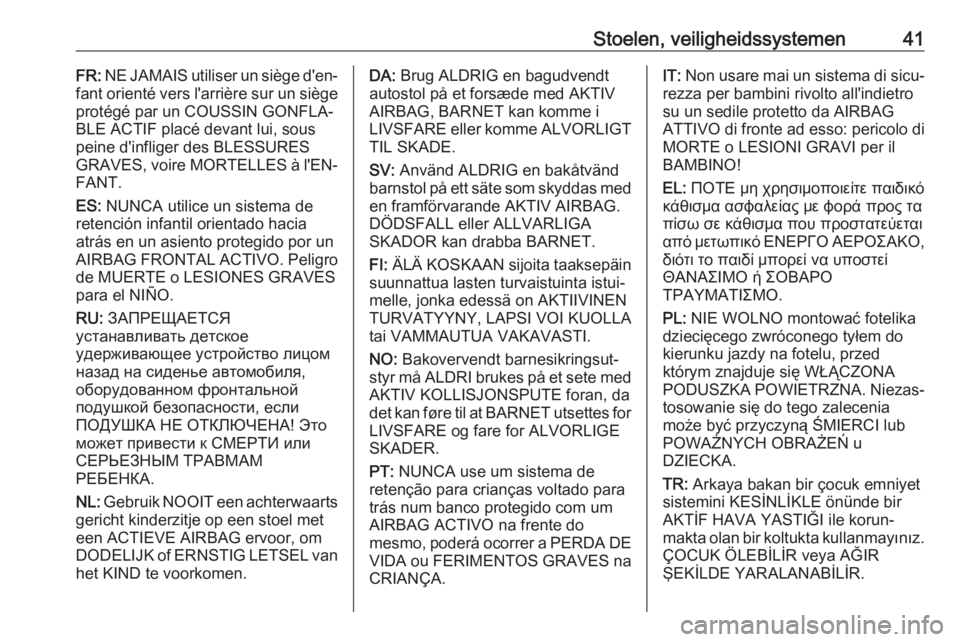

Stoelen, veiligheidssystemen41FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van
het KIND te voorkomen.DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med
en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐
tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
Page 44 of 207

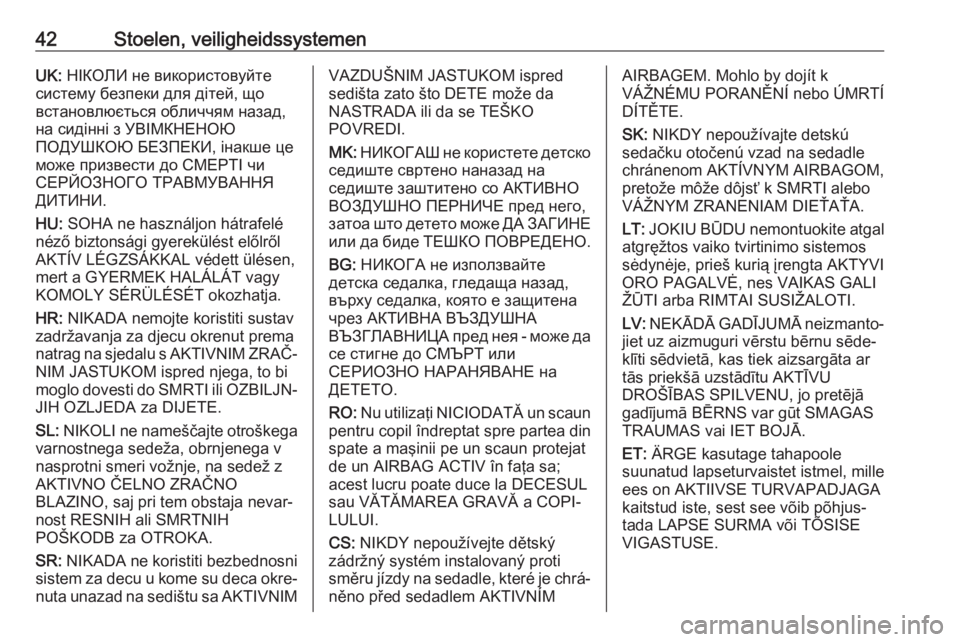

42Stoelen, veiligheidssystemenUK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIMVAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍMAIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU
DROŠĪBAS SPILVENU, jo pretējā
gadījumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.
Page 45 of 207

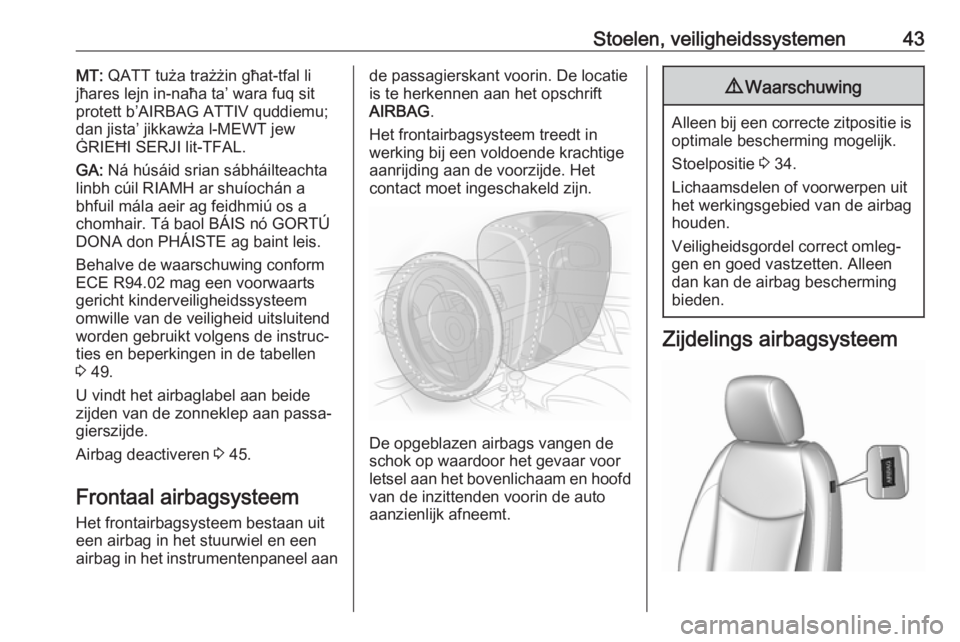

Stoelen, veiligheidssystemen43MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Behalve de waarschuwing conform
ECE R94.02 mag een voorwaarts
gericht kinderveiligheidssysteem omwille van de veiligheid uitsluitend
worden gebruikt volgens de instruc‐
ties en beperkingen in de tabellen
3 49.
U vindt het airbaglabel aan beide
zijden van de zonneklep aan passa‐
gierszijde.
Airbag deactiveren 3 45.
Frontaal airbagsysteem
Het frontairbagsysteem bestaan uit een airbag in het stuurwiel en eenairbag in het instrumentenpaneel aande passagierskant voorin. De locatie
is te herkennen aan het opschrift
AIRBAG .
Het frontairbagsysteem treedt in werking bij een voldoende krachtige
aanrijding aan de voorzijde. Het
contact moet ingeschakeld zijn.
De opgeblazen airbags vangen de
schok op waardoor het gevaar voor
letsel aan het bovenlichaam en hoofd
van de inzittenden voorin de auto
aanzienlijk afneemt.
9 Waarschuwing
Alleen bij een correcte zitpositie is
optimale bescherming mogelijk.
Stoelpositie 3 34.
Lichaamsdelen of voorwerpen uit het werkingsgebied van de airbag
houden.
Veiligheidsgordel correct omleg‐
gen en goed vastzetten. Alleen dan kan de airbag bescherming
bieden.
Zijdelings airbagsysteem
Page 46 of 207

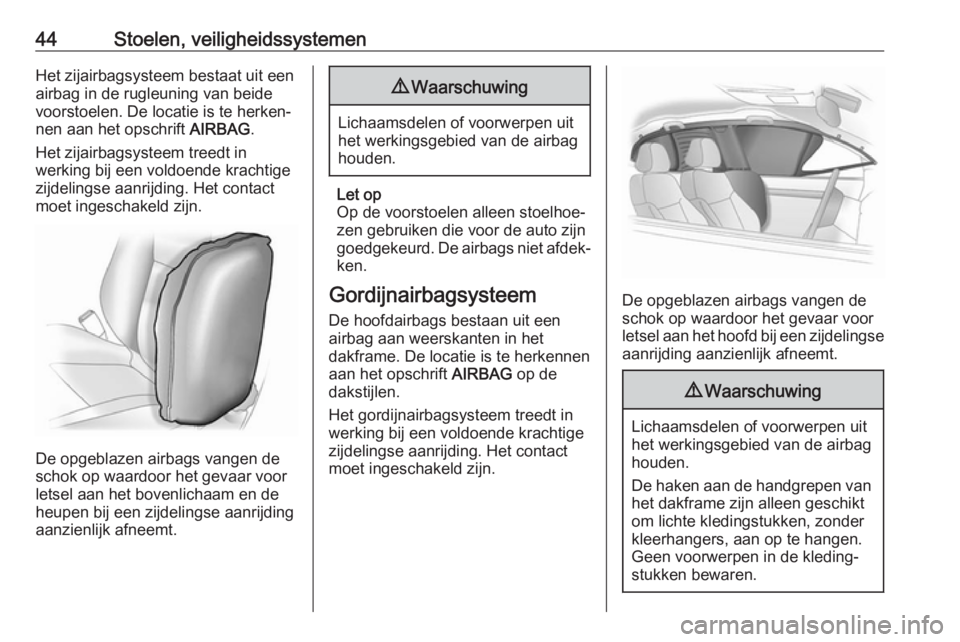

44Stoelen, veiligheidssystemenHet zijairbagsysteem bestaat uit een
airbag in de rugleuning van beide
voorstoelen. De locatie is te herken‐ nen aan het opschrift AIRBAG.
Het zijairbagsysteem treedt in
werking bij een voldoende krachtige
zijdelingse aanrijding. Het contact
moet ingeschakeld zijn.
De opgeblazen airbags vangen de
schok op waardoor het gevaar voor
letsel aan het bovenlichaam en de
heupen bij een zijdelingse aanrijding
aanzienlijk afneemt.
9 Waarschuwing
Lichaamsdelen of voorwerpen uit
het werkingsgebied van de airbag
houden.
Let op
Op de voorstoelen alleen stoelhoe‐
zen gebruiken die voor de auto zijn goedgekeurd. De airbags niet afdek‐
ken.
Gordijnairbagsysteem
De hoofdairbags bestaan uit een
airbag aan weerskanten in het
dakframe. De locatie is te herkennen
aan het opschrift AIRBAG op de
dakstijlen.
Het gordijnairbagsysteem treedt in
werking bij een voldoende krachtige
zijdelingse aanrijding. Het contact
moet ingeschakeld zijn.
De opgeblazen airbags vangen de
schok op waardoor het gevaar voor
letsel aan het hoofd bij een zijdelingse aanrijding aanzienlijk afneemt.
9 Waarschuwing
Lichaamsdelen of voorwerpen uit
het werkingsgebied van de airbag
houden.
De haken aan de handgrepen van het dakframe zijn alleen geschikt
om lichte kledingstukken, zonder
kleerhangers, aan op te hangen.
Geen voorwerpen in de kleding‐
stukken bewaren.
Page 47 of 207

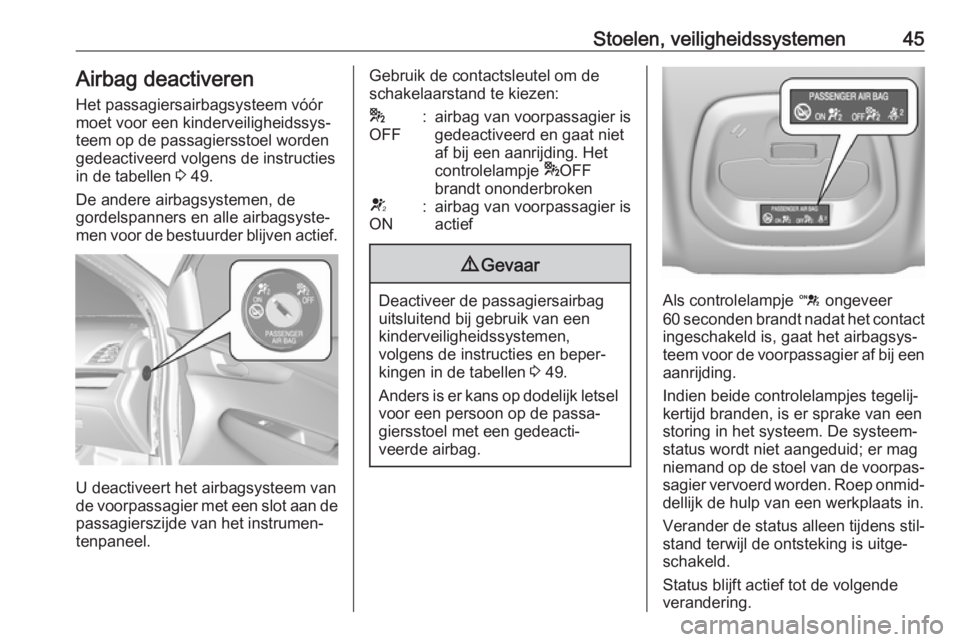

Stoelen, veiligheidssystemen45Airbag deactiveren
Het passagiersairbagsysteem vóór
moet voor een kinderveiligheidssys‐
teem op de passagiersstoel worden
gedeactiveerd volgens de instructies
in de tabellen 3 49.
De andere airbagsystemen, de
gordelspanners en alle airbagsyste‐
men voor de bestuurder blijven actief.
U deactiveert het airbagsysteem van
de voorpassagier met een slot aan de
passagierszijde van het instrumen‐
tenpaneel.
Gebruik de contactsleutel om de
schakelaarstand te kiezen:*
OFF:airbag van voorpassagier is
gedeactiveerd en gaat niet
af bij een aanrijding. Het
controlelampje *OFF
brandt ononderbrokenV
ON:airbag van voorpassagier is
actief9 Gevaar
Deactiveer de passagiersairbag
uitsluitend bij gebruik van een
kinderveiligheidssystemen,
volgens de instructies en beper‐
kingen in de tabellen 3 49.
Anders is er kans op dodelijk letsel voor een persoon op de passa‐
giersstoel met een gedeacti‐
veerde airbag.Als controlelampje d ongeveer
60 seconden brandt nadat het contact ingeschakeld is, gaat het airbagsys‐
teem voor de voorpassagier af bij een
aanrijding.
Indien beide controlelampjes tegelij‐
kertijd branden, is er sprake van een
storing in het systeem. De systeem‐
status wordt niet aangeduid; er mag
niemand op de stoel van de voorpas‐
sagier vervoerd worden. Roep onmid‐
dellijk de hulp van een werkplaats in.
Verander de status alleen tijdens stil‐
stand terwijl de ontsteking is uitge‐
schakeld.
Status blijft actief tot de volgende
verandering.
Page 48 of 207

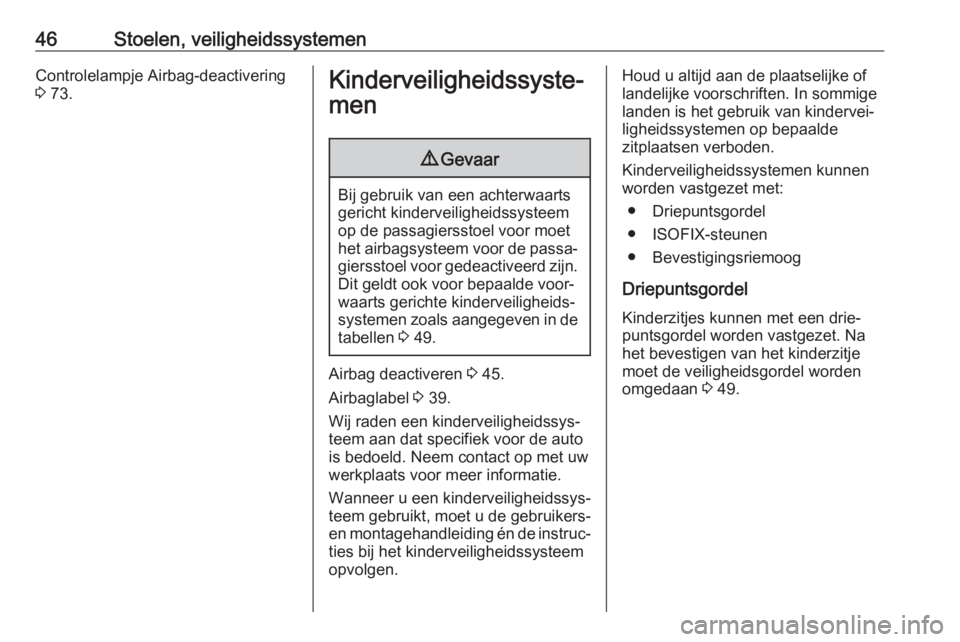

46Stoelen, veiligheidssystemenControlelampje Airbag-deactivering
3 73.Kinderveiligheidssyste‐
men9 Gevaar
Bij gebruik van een achterwaarts
gericht kinderveiligheidssysteem
op de passagiersstoel voor moet
het airbagsysteem voor de passa‐ giersstoel voor gedeactiveerd zijn.
Dit geldt ook voor bepaalde voor‐
waarts gerichte kinderveiligheids‐
systemen zoals aangegeven in de
tabellen 3 49.
Airbag deactiveren 3 45.
Airbaglabel 3 39.
Wij raden een kinderveiligheidssys‐
teem aan dat specifiek voor de auto
is bedoeld. Neem contact op met uw
werkplaats voor meer informatie.
Wanneer u een kinderveiligheidssys‐
teem gebruikt, moet u de gebruikers-
en montagehandleiding én de instruc‐ ties bij het kinderveiligheidssysteem
opvolgen.
Houd u altijd aan de plaatselijke of
landelijke voorschriften. In sommige
landen is het gebruik van kindervei‐
ligheidssystemen op bepaalde
zitplaatsen verboden.
Kinderveiligheidssystemen kunnen
worden vastgezet met:
● Driepuntsgordel
● ISOFIX-steunen
● Bevestigingsriemoog
Driepuntsgordel
Kinderzitjes kunnen met een drie‐
puntsgordel worden vastgezet. Na
het bevestigen van het kinderzitje
moet de veiligheidsgordel worden
omgedaan 3 49.
Page 49 of 207

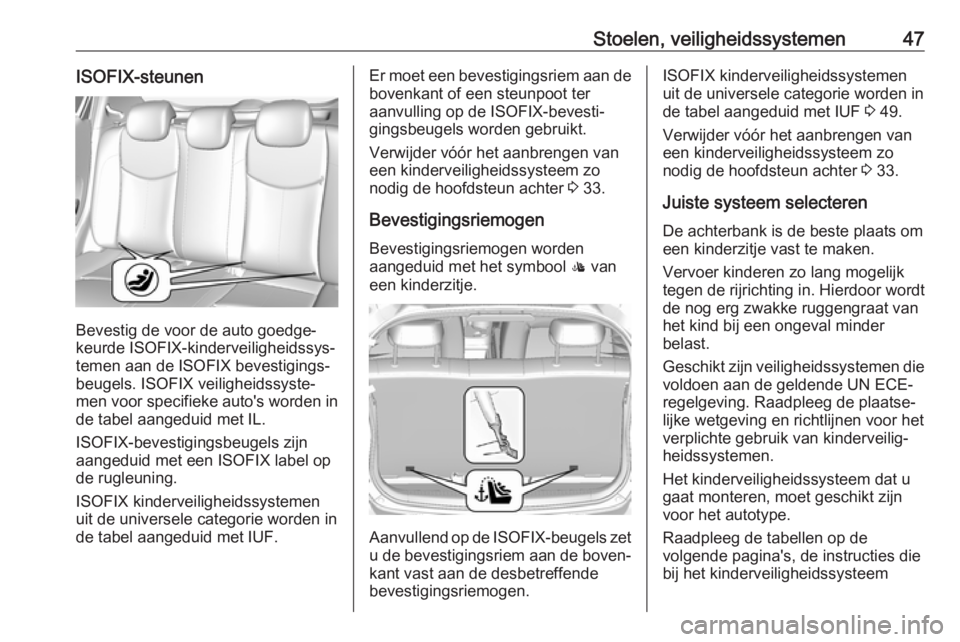

Stoelen, veiligheidssystemen47ISOFIX-steunen
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX veiligheidssyste‐
men voor specifieke auto's worden in de tabel aangeduid met IL.
ISOFIX-bevestigingsbeugels zijn
aangeduid met een ISOFIX label op de rugleuning.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF.
Er moet een bevestigingsriem aan de
bovenkant of een steunpoot ter
aanvulling op de ISOFIX-bevesti‐
gingsbeugels worden gebruikt.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo nodig de hoofdsteun achter 3 33.
Bevestigingsriemogen
Bevestigingsriemogen worden
aangeduid met het symbool : van
een kinderzitje.
Aanvullend op de ISOFIX-beugels zet
u de bevestigingsriem aan de boven‐
kant vast aan de desbetreffende
bevestigingsriemogen.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF 3 49.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo
nodig de hoofdsteun achter 3 33.
Juiste systeem selecteren De achterbank is de beste plaats om
een kinderzitje vast te maken.
Vervoer kinderen zo lang mogelijk
tegen de rijrichting in. Hierdoor wordt
de nog erg zwakke ruggengraat van
het kind bij een ongeval minder
belast.
Geschikt zijn veiligheidssystemen die
voldoen aan de geldende UN ECE-
regelgeving. Raadpleeg de plaatse‐
lijke wetgeving en richtlijnen voor het
verplichte gebruik van kinderveilig‐
heidssystemen.
Het kinderveiligheidssysteem dat u
gaat monteren, moet geschikt zijn
voor het autotype.
Raadpleeg de tabellen op de
volgende pagina's, de instructies die bij het kinderveiligheidssysteem
Page 50 of 207

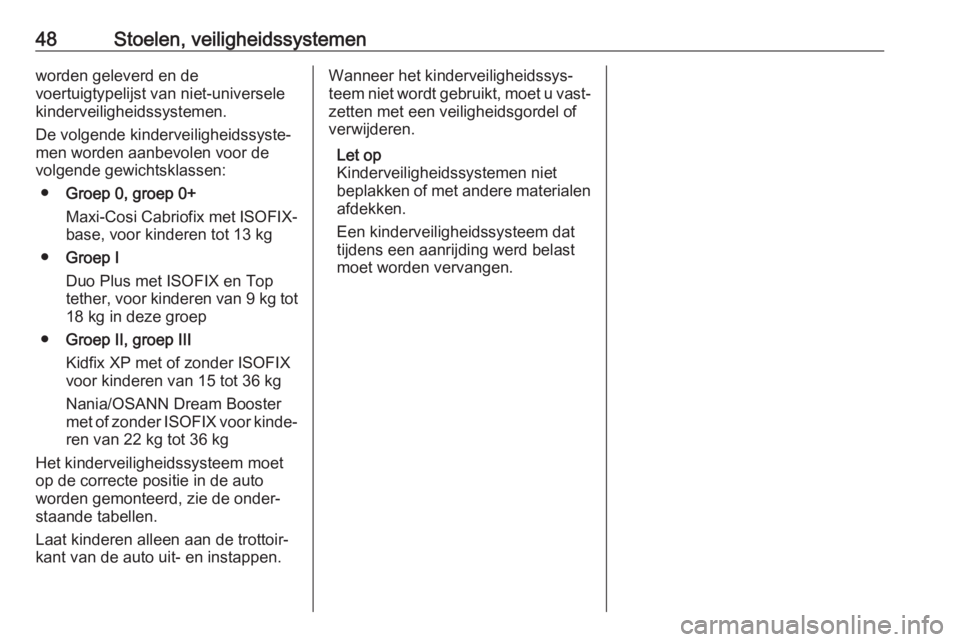

48Stoelen, veiligheidssystemenworden geleverd en de
voertuigtypelijst van niet-universele
kinderveiligheidssystemen.
De volgende kinderveiligheidssyste‐
men worden aanbevolen voor de
volgende gewichtsklassen:
● Groep 0, groep 0+
Maxi-Cosi Cabriofix met ISOFIX- base, voor kinderen tot 13 kg
● Groep I
Duo Plus met ISOFIX en Top
tether, voor kinderen van 9 kg tot
18 kg in deze groep
● Groep II, groep III
Kidfix XP met of zonder ISOFIX
voor kinderen van 15 tot 36 kg
Nania/OSANN Dream Booster
met of zonder ISOFIX voor kinde‐ ren van 22 kg tot 36 kg
Het kinderveiligheidssysteem moet
op de correcte positie in de auto
worden gemonteerd, zie de onder‐
staande tabellen.
Laat kinderen alleen aan de trottoir‐ kant van de auto uit- en instappen.Wanneer het kinderveiligheidssys‐
teem niet wordt gebruikt, moet u vast‐ zetten met een veiligheidsgordel of
verwijderen.
Let op
Kinderveiligheidssystemen niet
beplakken of met andere materialen
afdekken.
Een kinderveiligheidssysteem dat
tijdens een aanrijding werd belast
moet worden vervangen.
