Llaves, puertas y ventanillas29Retrovisor interior
Antideslumbramiento manual
Para reducir el deslumbramiento,
ajuste la palanca que hay debajo de
la carcasa del espejo.
Ventanillas
Parabrisas
Pegatinas en el parabrisas
No fije pegatinas por ejemplo, las
pegatinas de control en carreteras de
peaje o similares sobre el parabrisas
en la zona del retrovisor interior. En
caso contrario podría restringirse la
zona de detección del sensor en la
carcasa del espejo.
Sustitución del parabrisasAtención
Si el vehículo dispone de sensor
de cámara frontal para los siste‐
mas de ayuda a la conducción, es muy importante realizar cualquier
sustitución del parabrisas de
manera precisa según las especi‐
ficaciones de Opel. De lo contra‐
rio, estos sistemas podrían no
funcionar correctamente y existe
riesgo de comportamiento impre‐
visto o mensajes de estos siste‐
mas.
Elevalunas manuales
Las ventanillas pueden subirse y
bajarse manualmente con las mani‐
velas de los elevalunas.
Page 32 of 217

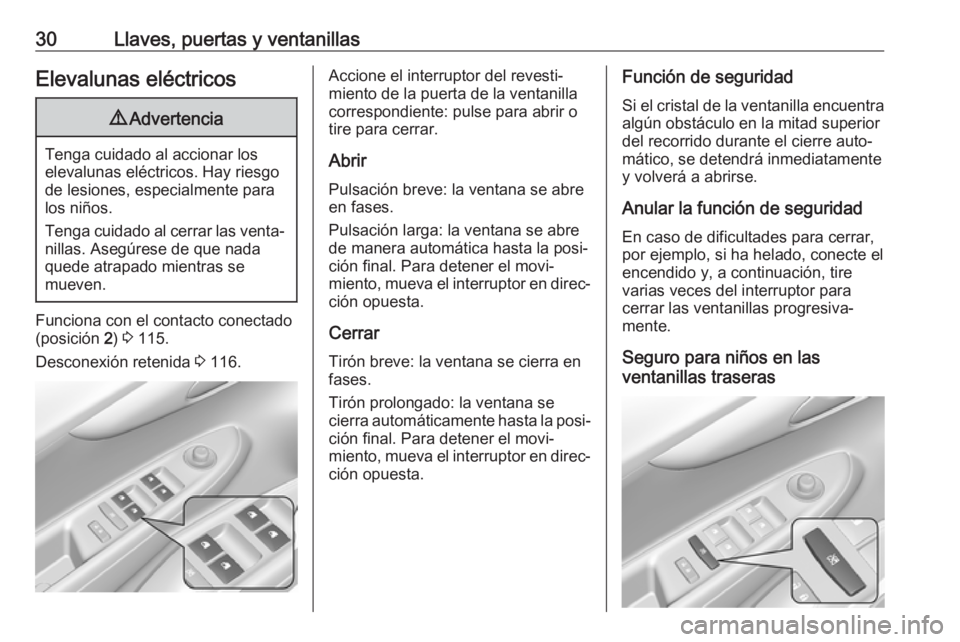

30Llaves, puertas y ventanillasElevalunas eléctricos9Advertencia
Tenga cuidado al accionar los
elevalunas eléctricos. Hay riesgo de lesiones, especialmente para
los niños.
Tenga cuidado al cerrar las venta‐ nillas. Asegúrese de que nada
quede atrapado mientras se
mueven.
Funciona con el contacto conectado
(posición 2) 3 115.
Desconexión retenida 3 116.
Accione el interruptor del revesti‐
miento de la puerta de la ventanilla correspondiente: pulse para abrir o
tire para cerrar.
Abrir Pulsación breve: la ventana se abre
en fases.
Pulsación larga: la ventana se abre
de manera automática hasta la posi‐
ción final. Para detener el movi‐
miento, mueva el interruptor en direc‐ ción opuesta.
Cerrar
Tirón breve: la ventana se cierra en
fases.
Tirón prolongado: la ventana se
cierra automáticamente hasta la posi‐ ción final. Para detener el movi‐
miento, mueva el interruptor en direc‐
ción opuesta.Función de seguridad
Si el cristal de la ventanilla encuentra
algún obstáculo en la mitad superior
del recorrido durante el cierre auto‐
mático, se detendrá inmediatamente
y volverá a abrirse.
Anular la función de seguridad
En caso de dificultades para cerrar,
por ejemplo, si ha helado, conecte el
encendido y, a continuación, tire
varias veces del interruptor para
cerrar las ventanillas progresiva‐
mente.
Seguro para niños en las
ventanillas traseras
Page 33 of 217
Llaves, puertas y ventanillas31Pulse z para desactivar los elevalu‐
nas eléctricos de las puertas trase‐
ras; el LED se enciende. Para acti‐
varlos, pulse de nuevo z.
Sobrecarga Si se accionan repetidamente las
ventanillas a intervalos breves, puede
que se desactive el accionamiento de las ventanillas durante algún tiempo.
Inicialización de los elevalunas
eléctricos
Si las ventanillas no se pueden bajar
o subir automáticamente (p. ej.,
después de desconectar la batería
del vehículo), active la electrónica de
las ventanillas del siguiente modo:
1. Cierre las puertas.
2. Conecte el encendido.
3. Cerrar la ventanilla completa‐ mente y accionar el botón duranteotros 2 segundos.
4. Repita este procedimiento para cada ventanilla.Luneta térmica traseraTipo 1Tipo 2Se activan pulsando Ü.
La calefacción de la ventanilla trasera funciona con el motor en marcha.
Se desconecta automáticamente
poco tiempo después.
Parasoles Los parasoles se pueden abatir o
bascular hacia un lado para evitar el
deslumbramiento.
Las cubiertas de los espejos retrovi‐
sores deben cerrarse al conducir.
Page 34 of 217
32Llaves, puertas y ventanillasTecho
Techo solar9 Advertencia
Tenga cuidado al accionar el
techo solar. Hay riesgo de lesio‐
nes, especialmente para los
niños.
Observe atentamente las piezas
móviles durante su acciona‐
miento. Asegúrese de que nada
quede atrapado mientras se
mueven.
Se acciona mediante un interruptor
basculante con el encendido conec‐
tado (posición 2) 3 115.
Desconexión retenida 3 116.
Elevar
Mantenga el interruptor p pulsado
hasta que el techo solar se levante en
la parte trasera.
Abrir
Desde la posición levantada, pulse y suelte el interruptor p: el techo solar
se abre automáticamente hasta la
posición final. Para detener el movi‐
miento antes de la posición final,
accione el interruptor una vez más.
Cerrar
Mantenga el interruptor r pulsado
desde cualquier posición hasta que el techo solar se cierre completamente.
Al soltar el interruptor se detiene el
movimiento en cualquier posición.
Nota
Si la parte superior del techo está
mojada, incline el techo solar, deje
que el agua escurra y luego abra el
techo solar.
No coloque ninguna pegatina en el
techo solar.
Persiana solarLa persiana solar se acciona manual‐ mente.
Abra o cierre la persiana solar desli‐
zándola. Cuando el techo solar está
abierto, la persiana siempre está
abierta.
Page 35 of 217
Asientos, sistemas de seguridad33Asientos, sistemas
de seguridadReposacabezas ........................... 33
Asientos delanteros .....................34
Posición de asiento ...................34
Ajuste de los asientos ...............35
Calefacción ................................ 36
Cinturones de seguridad .............37
Cinturón de seguridad de tres puntos ....................................... 38
Sistema de airbags ......................39
Sistema de airbags frontales .....43
Sistema de airbags laterales .....43
Sistema de airbags de cortina ...44
Desactivación de los airbags .....45
Sistemas de retención infantil ......46
Posiciones de montaje del sistema de retención infantil .....49Reposacabezas
Posición9 Advertencia
Conduzca siempre con el apoya
cabezas ajustado en la posición correcta.
El borde superior del resposacabe‐
zas debe estar en la parte superior de la cabeza. Si esto no es posible para
personas muy altas, se debe ajustar
el reposacabezas en la posición más
alta; para personas de poca estatura, se debe ajustar en la posición más
baja.
Ajuste
Reposacabezas delanteros, ajuste
de la altura
Pulse el botón de desbloqueo, ajuste
la altura, enclave.
Page 36 of 217
34Asientos, sistemas de seguridadReposacabezas traseros, ajuste de la
altura
Tire del reposacabezas hacia arriba y
deje que se enclave. Para bajarlo,
pulse el resorte para desbloquearlo y empuje el reposacabezas hacia
abajo.
Desmontaje de un reposacabezas
trasero
Por ejemplo, cuando se use un
sistema de retención infantil 3 46.
Presione los dos fiadores, tire del
reposacabezas hacia arriba y
desmóntelo.
Asientos delanteros
Posición de asiento9 Advertencia
Conduzca siempre con el asiento
ajustado correctamente.
9 Peligro
Para permitir un correcto desplie‐
gue del airbag, debe estar
sentado a más de 25 cm del
volante.
9 Advertencia
Nunca ajuste los asientos mien‐
tras conduce, ya que podrían
moverse de forma incontrolada.
9 Advertencia
No guarde nunca ningún objeto
bajo los asientos.
Page 37 of 217
Asientos, sistemas de seguridad35
●Siéntese lo más cerca posible del
respaldo. Ajuste la distancia del
asiento hasta los pedales de
modo que, al pisar los pedales
completamente, las piernas
queden dobladas en un ligero
ángulo. Deslice el asiento del
acompañante hacia atrás lo
máximo posible.
● Ajuste la altura del asiento de modo que el campo visual quede
libre hacia todos los lados y
pueda ver todos los instrumentos
indicadores. Debería quedar como mínimo un palmo de
holgura entre la cabeza y el
marco del techo. Los muslos
deben quedar apoyados ligera‐
mente, sin presión, sobre el
asiento.
● Coloque los hombros lo más cerca posible del respaldo.
Ajuste la inclinación del respaldo de modo que pueda coger el
volante con los brazos ligera‐
mente doblados. Al girar el
volante, debe mantener el
contacto de los hombros con el
respaldo. El respaldo no debe
estar demasiado inclinado hacia
atrás. Le recomendamos un
ángulo de inclinación máximo de
25°.
● Ajuste el asiento y el volante de manera que la muñeca descansesobre la parte superior del
volante mientras que el brazo
está completamente extendido y
los hombros en el respaldo.
● Ajustar el volante 3 62.
● Ajustar el reposacabezas 3 33.
● Ajustar el cinturón de seguridad 3 38.Ajuste de los asientos
Conduzca únicamente con los asien‐
tos y reposacabezas anclados.
Ajuste longitudinal
Tire del asidero, deslice el asiento,
suelte el asidero. Intente mover el
respaldo hacia delante y hacia atrás para asegurarse de que el asiento
está bloqueado en su posición.
Page 38 of 217
36Asientos, sistemas de seguridadInclinación del respaldo
Tire de la palanca, ajuste la inclina‐
ción y suelte la palanca. Deje que el respaldo enclave audiblemente.
Altura del asiento
Movimiento de bombeo de la palanca
hacia arriba:asiento más altohacia abajo:asiento más bajoCalefacción
Active la calefacción de asiento
pulsando ß para el asiento delantero
correspondiente.
El LED del botón se ilumina para indi‐
car su activación.
Pulsando de nuevo ß se desactiva la
calefacción de asiento.
La calefacción de los asientos
funciona con el motor en marcha.
Durante una parada automática, la
calefacción del asiento esta también
operativa.
Sistema stop-start 3 117.
Page 39 of 217
Asientos, sistemas de seguridad37Cinturones de
seguridad
Al acelerar o frenar bruscamente el
vehículo, los cinturones de seguridad
se bloquean para sujetar a los
ocupantes en la posición de asiento.
De este modo se reduce considera‐
blemente el riesgo de lesiones.
9 Advertencia
Abróchese el cinturón de seguri‐
dad antes de cada viaje.
En caso de un accidente, las
personas que no llevan los cintu‐
rones de seguridad ponen en peli‐ gro sus vidas y las de los demásocupantes.
Los cinturones de seguridad están
diseñados para ser utilizados por una
sola persona a la vez.
Sistema de seguridad infantil 3 46.
Compruebe periódicamente que
todas las piezas del sistema de cintu‐ rones funcionan bien y no presentan
daños ni contaminación.
Acuda a un taller para reemplazar los
componentes dañados. Después de
un accidente, haga sustituir los cintu‐ rones y los pretensores disparados
en un taller.
Nota
Procure que los cinturones no
queden atrapados ni sufran daños
causados por el calzado u objetos
con bordes afilados. Evite que entre suciedad en los retractores de los
cinturones.
Recordatorio del cinturón de
seguridad
Los asientos delanteros están equi‐
pados con un recordatorio del cintu‐
rón de seguridad: para el asiento del
conductor se indica mediante el
testigo de control X en el cuentarre‐
voluciones 3 75 y, para el asiento
del acompañante delantero, se indica
mediante el testigo de control k en el
centro de información del conductor
3 71.
Limitadores de fuerza de los
cinturones
Este dispositivo reduce la fuerza
sobre el cuerpo al desbloquear de
forma gradual el cinturón durante una colisión.
Page 40 of 217
38Asientos, sistemas de seguridadPretensores de los cinturones deseguridad
En caso de colisiones frontales y
traseras, a partir de una determinada
gravedad, se tensan los cinturones
de seguridad delanteros.9 Advertencia
La manipulación incorrecta (por
ejemplo, durante el desmontaje o
montaje de los cinturones) puede
disparar los pretensores de cintu‐
rones.
La activación de los pretensores de cinturones se indica mediante la
iluminación permanente del testigo
de control v 3 75.
Los pretensores de cinturones acti‐
vados deben sustituirse en un taller.
Los pretensores se activan sólo una
vez.
Nota
No está permitido montar acceso‐
rios ni colocar objetos que puedan menoscabar el funcionamiento de
los pretensores de cinturones. No
realice modificaciones en los
componentes de los pretensores de
cinturones porque esto podría
conllevar una anulación del permiso
de circulación del vehículo.
Cinturón de seguridad de
tres puntos
Abrochar
Extraiga el cinturón del retractor,
guíelo por encima del cuerpo sin retorcerlo e inserte la lengüeta en el
cierre. Durante el viaje, tense
frecuentemente el cinturón abdomi‐
nal tirando suavemente de la banda
torácica.
La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo. No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el
cinturón y el cuerpo.
9 Advertencia
El cinturón no debe apoyarse
sobre objetos duros o frágiles
guardados en los bolsillos de la
ropa.
Recordatorio del cinturón de seguri‐
dad X 3 75.
