Page 11 of 217
En pocas palabras9Retrovisores exterioresAjuste manual
Bascule la palanca en la dirección
deseada.
Retrovisores exteriores 3 27.
Ajuste manual 3 27.
Ajuste eléctrico
Seleccione y ajuste el retrovisor exte‐
rior correspondiente.
Ajuste eléctrico 3 27.
Retrovisores exteriores plegables 3 27.
Retrovisores exteriores térmicos
3 28.
Ajuste del volante
Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección desblo‐ queada.
Sistema de airbags 3 39.
Posiciones de la llave del encendido
3 115.
Page 12 of 217
10En pocas palabrasVista general del tablero de instrumentos
Page 13 of 217
En pocas palabras111Cierre centralizado ................21
Elevalunas eléctricos ............30
2 Retrovisores exteriores .........27
3 Regulador de velocidad .....131
Limitador de velocidad .......132
Volante térmico .....................62
4 Intermitentes, ráfagas, luz
de carretera y luz de cruce . 100
Iluminación de salida .........103
Luces de estacionamiento ..101
5 Salidas de aire laterales .....111
6 Instrumentos ........................ 67
7 Centro de información del
conductor .............................. 81
8 Mandos en el volante ...........62
9 Limpiaparabrisas,
lavaparabrisas,
limpialuneta, lavaluneta ........63
10 Salidas de aire centrales ...111
11 Luces de emergencia ........100
12 Pantalla de información ........86
13 LED de estado del sistema
de alarma antirrobo ..............26
14 Sistema de infoentretenimiento15Guantera .............................. 53
16 Climatizador automático .....104
17 Entrada AUX, entrada USB
18 Palanca selectora, cambio
manual ............................... 122
Palanca selectora, cambio
manual automatizado .........123
19 Calefacción de asiento .........36
20 Freno de estacionamiento ..127
21 Cerradura del encendido
con bloqueo del volante .....115
22 Bocina .................................. 63
Airbag del conductor ............43
23 Palanca de desbloqueo
del capó ............................. 145
24 Ajuste del volante ................62
25 Caja de fusibles .................161
26 Sistema de control de
tracción .............................. 128
Modo ciudad ....................... 130
Sistema stop-start ...............117
Selector de combustible .......68
Aviso de cambio de carril ...135Control electrónico de
estabilidad .......................... 129
27 Conmutador de las luces .....98
Regulación del alcance de los faros ............................... 99
Faros antiniebla ..................101
Piloto antiniebla .................101
Brillo de la iluminación del tablero de instrumentos ......102
Page 14 of 217

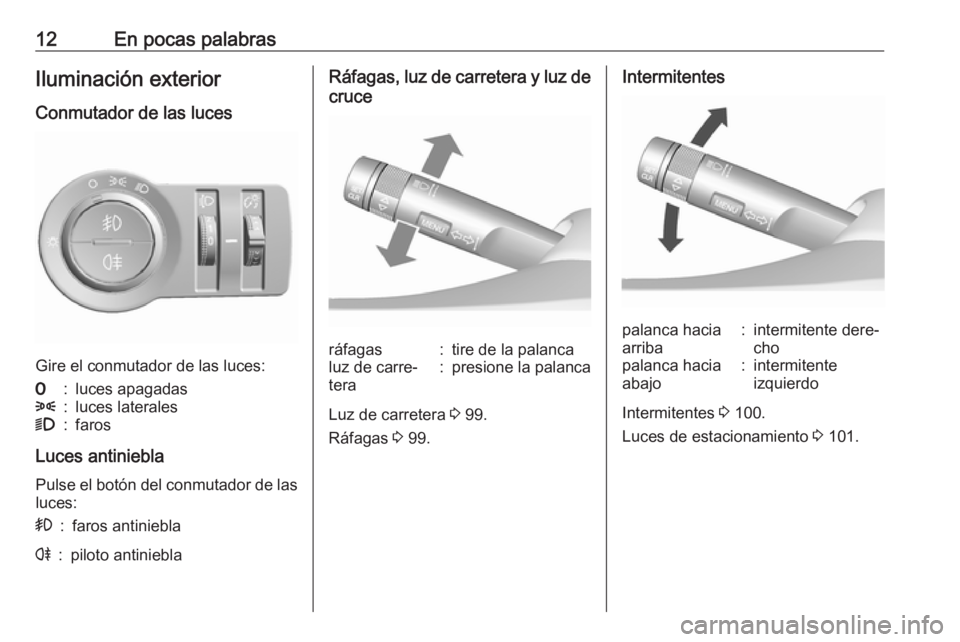

12En pocas palabrasIluminación exterior
Conmutador de las luces
Gire el conmutador de las luces:
7:luces apagadas8:luces laterales9:faros
Luces antiniebla
Pulse el botón del conmutador de las luces:
>:faros antinieblar:piloto antinieblaRáfagas, luz de carretera y luz de
cruceráfagas:tire de la palancaluz de carre‐
tera:presione la palanca
Luz de carretera 3 99.
Ráfagas 3 99.
Intermitentespalanca hacia
arriba:intermitente dere‐
chopalanca hacia
abajo:intermitente
izquierdo
Intermitentes 3 100.
Luces de estacionamiento 3 101.
Page 15 of 217
En pocas palabras13Luces de emergencia
Se activan pulsando ¨.
Luces de emergencia 3 100.
Bocina
Pulse j.
Sistemas limpia y
lavaparabrisas
LimpiaparabrisasHI:velocidad rápidaLO:velocidad lentaE:conexión a intervalosOFF:desconectar
Para un solo barrido cuando el limpia‐parabrisas está desconectado, baje
la palanca a la posición 2.
Limpiaparabrisas 3 63.
Page 16 of 217
14En pocas palabrasLavaparabrisas
Tire de la palanca.
Sistema lavaparabrisas 3 63.
Líquido de lavado 3 148.
Sustitución de las escobillas 3 150.
Limpialuneta trasero
Pulse el interruptor basculante para
activar el limpialuneta:
interruptor
superior:funcionamiento
continuointerruptor infe‐
rior:funcionamiento
intermitenteposición central:desconectarLavaluneta
Presione la palanca.
Se pulveriza líquido de lavado sobre
la luneta trasera y el limpialuneta
realiza el barrido varias veces.
Sistema limpialuneta y lavaluneta
3 64.
Page 17 of 217
En pocas palabras15Climatización
Luneta térmica trasera
La calefacción se acciona pulsando
Ü .
Luneta térmica trasera 3 31.
Retrovisores exteriores térmicos
Si se pulsa Ü se activan también los
retrovisores exteriores.
Retrovisores exteriores térmicos
3 28.
Desempañado y descongelación
de los cristales
● Ponga el mando de distribución de aire en V.
● Ponga el mando de la tempera‐ tura en el nivel más cálido.
● Ponga la velocidad del ventilador
al máximo.
● Climatizador automático electró‐ nico: Pulse V.
● Conecte la luneta térmica trasera Ü.
● Abra las salidas de aire según sea necesario y oriéntelas hacia
las ventanillas.
Climatizador automático 3 104.Caja de cambios
Cambio manual
Para engranar la marcha atrás, pise
el pedal del embrague y, después, engrane la marcha atrás.
Si la marcha no entra con facilidad,
ponga la palanca en punto muerto,
suelte el pedal del embrague y píselo
de nuevo; luego repita la selección de la marcha.
Cambio manual 3 122.
Page 18 of 217
16En pocas palabrasCambio manual automatizadoR:marcha atrás, sólo se debe
seleccionar con el vehículo
paradoN:punto muertoD:modo automáticoM:modo manual<:cambiar a una marcha más larga en modo manual]:cambiar a una marcha más corta
en modo manual
Cambio manual automatizado
3 123.
Al salir de viaje
Comprobaciones antes de
comenzar un viaje
● La presión de los neumáticos y su estado 3 164, 3 198.
● El nivel de aceite del motor y de los demás líquidos 3 146.
● Todos los cristales, retrovisores, iluminación exterior y placas de
matrícula deben estar en buen
estado y libres de suciedad,
nieve o hielo.
● Posición correcta de los retrovi‐ sores 3 27, asientos 3 34 y
cinturones de seguridad 3 38.
● El funcionamiento de los frenos a
baja velocidad, especialmente si
los frenos están húmedos.Arranque del motor
● Gire la llave a la posición 1.
● Mueva ligeramente el volante para desactivar el bloqueo.
● Cambio manual: accione el pedal
del embrague y el freno.
Cambio manual automatizado:
accione el pedal de freno.
Cambio automático: accione el
pedal del freno y ponga la
palanca selectora en P o N.
● No pise el pedal del acelerador.
● Gire la llave hasta la posición 3 y
suéltela.
Arranque del motor 3 116.
Page 19 of 217
En pocas palabras17Sistema stop-start
Si el vehículo circula a baja velocidado está parado y se cumplen determi‐
nadas condiciones, active la función
de parada automática del siguiente
modo:
Vehículos con cambio manual: ● Pise el pedal del embrague.
● Coloque la marcha en punto muerto.
● Suelte el pedal del embrague.
La parada automática se indica
mediante la aguja en la posición
AUTOSTOP en el cuentarrevolucio‐
nes.
Para volver a arrancar el motor, pise
de nuevo el pedal del embrague.
Vehículos con cambio manual
automatizado:
Si el vehículo se encuentra detenido
con el pedal de freno pisado, la
parada automática se activa automá‐
ticamente. Esto se indica con la aguja en la posición AUTOSTOP en el
cuentarrevoluciones.
Suelte el pedal del freno o saque la
palanca selectora de la posición D
para volver a arrancar el motor.
Sistema stop-start 3 117.Estacionamiento9 Advertencia
● No aparque el vehículo sobre la
superficie inflamable. La
temperatura alta del sistema de escape podría prender fuego
en la superficie.
● Accione siempre el freno de estacionamiento. Accione el
freno de estacionamiento
manual sin pulsar el botón de
desbloqueo. En pendientes,
aplíquelo con toda la firmeza
posible. Para reducir el
esfuerzo, pise el pedal del
freno al mismo tiempo.
● Desconecte el motor.
● Si el vehículo se encuentra sobre una superficie nivelada ouna pendiente ascendente,
aplique la primera marcha
antes de retirar la llave de
contacto. Si el vehículo está
cuesta arriba, gire las ruedas
delanteras en la dirección
contraria al bordillo.
Page 20 of 217

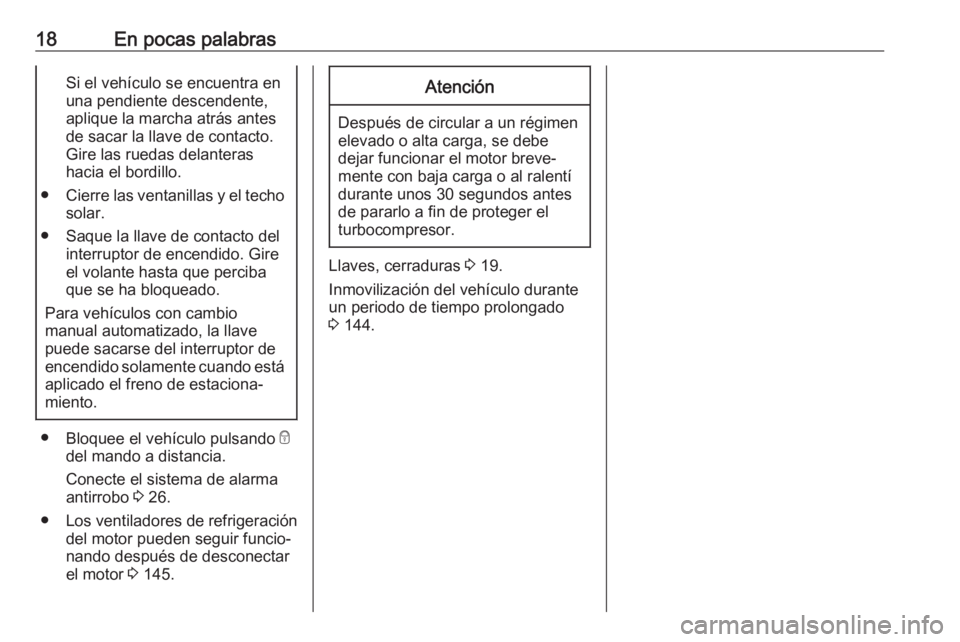

18En pocas palabrasSi el vehículo se encuentra en
una pendiente descendente,
aplique la marcha atrás antes
de sacar la llave de contacto.
Gire las ruedas delanteras
hacia el bordillo.
● Cierre las ventanillas y el techo
solar.
● Saque la llave de contacto del interruptor de encendido. Gire
el volante hasta que perciba
que se ha bloqueado.
Para vehículos con cambio
manual automatizado, la llave
puede sacarse del interruptor de
encendido solamente cuando está aplicado el freno de estaciona‐
miento.
● Bloquee el vehículo pulsando e
del mando a distancia.
Conecte el sistema de alarma
antirrobo 3 26.
● Los ventiladores de refrigeración
del motor pueden seguir funcio‐
nando después de desconectar
el motor 3 145.
Atención
Después de circular a un régimen
elevado o alta carga, se debe
dejar funcionar el motor breve‐
mente con baja carga o al ralentí
durante unos 30 segundos antes de pararlo a fin de proteger el
turbocompresor.
Llaves, cerraduras 3 19.
Inmovilización del vehículo durante
un periodo de tiempo prolongado
3 144.
