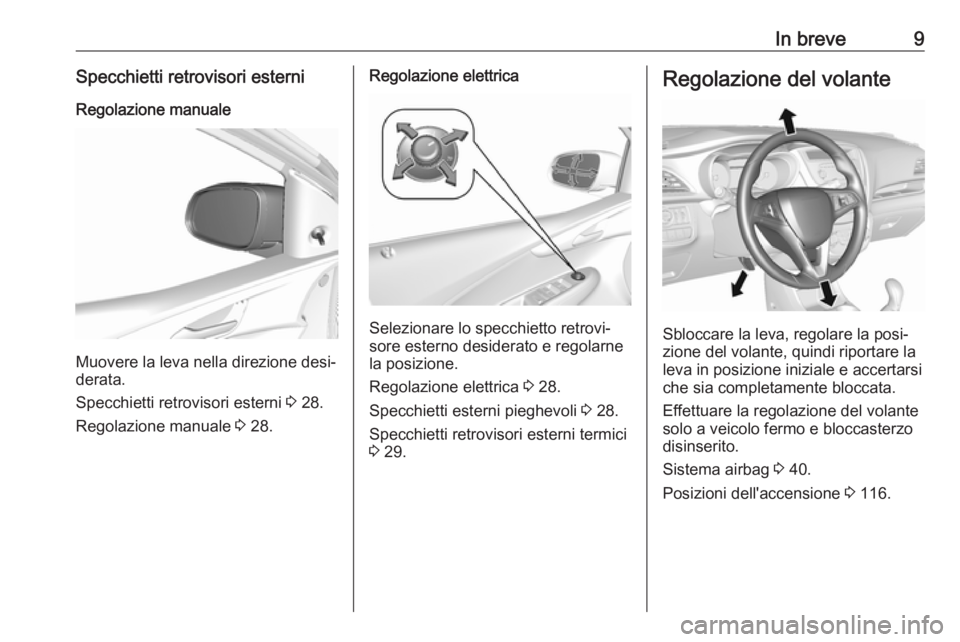

In breve9Specchietti retrovisori esterniRegolazione manuale
Muovere la leva nella direzione desi‐
derata.
Specchietti retrovisori esterni 3 28.
Regolazione manuale 3 28.
Regolazione elettrica
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Regolazione elettrica 3 28.
Specchietti esterni pieghevoli 3 28.
Specchietti retrovisori esterni termici
3 29.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 40.
Posizioni dell'accensione 3 116.

10In brevePanoramica del quadro strumenti

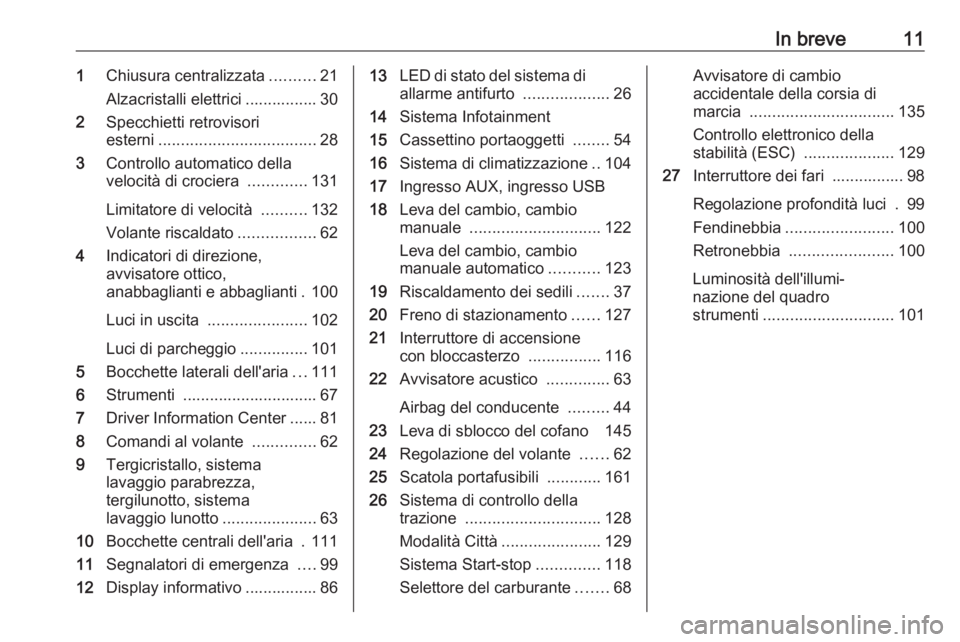

In breve111Chiusura centralizzata ..........21
Alzacristalli elettrici ................ 30
2 Specchietti retrovisori
esterni ................................... 28
3 Controllo automatico della
velocità di crociera .............131
Limitatore di velocità ..........132
Volante riscaldato .................62
4 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e abbaglianti . 100
Luci in uscita ...................... 102
Luci di parcheggio ...............101
5 Bocchette laterali dell'aria ...111
6 Strumenti .............................. 67
7 Driver Information Center ...... 81
8 Comandi al volante ..............62
9 Tergicristallo, sistema
lavaggio parabrezza,
tergilunotto, sistema
lavaggio lunotto .....................63
10 Bocchette centrali dell'aria . 111
11 Segnalatori di emergenza ....99
12 Display informativo ................ 8613LED di stato del sistema di
allarme antifurto ...................26
14 Sistema Infotainment
15 Cassettino portaoggetti ........54
16 Sistema di climatizzazione ..104
17 Ingresso AUX, ingresso USB
18 Leva del cambio, cambio
manuale ............................. 122
Leva del cambio, cambio
manuale automatico ...........123
19 Riscaldamento dei sedili .......37
20 Freno di stazionamento ......127
21 Interruttore di accensione
con bloccasterzo ................116
22 Avvisatore acustico ..............63
Airbag del conducente .........44
23 Leva di sblocco del cofano 145
24 Regolazione del volante ......62
25 Scatola portafusibili ............161
26 Sistema di controllo della
trazione .............................. 128
Modalità Città ...................... 129
Sistema Start-stop ..............118
Selettore del carburante .......68Avvisatore di cambio
accidentale della corsia di
marcia ................................ 135
Controllo elettronico della
stabilità (ESC) ....................129
27 Interruttore dei fari ................ 98
Regolazione profondità luci . 99
Fendinebbia ........................ 100
Retronebbia ....................... 100
Luminosità dell'illumi‐
nazione del quadro
strumenti ............................. 101

12In breveIlluminazione esterna
Interruttore dei fari
Ruotare l'interruttore dei fari:
7:luci spente8:luci di posizione9:fari
Fendinebbia
Premere il pulsante nell'interruttore
dei fari:
>:fendinebbiar:retronebbiaAvvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico:tirare la levaabbaglianti:premere la leva
Abbaglianti 3 98.
Avvisatore ottico 3 98.
Indicatori di direzioneleva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Indicatori di direzione 3 100.
Luci di parcheggio 3 101.

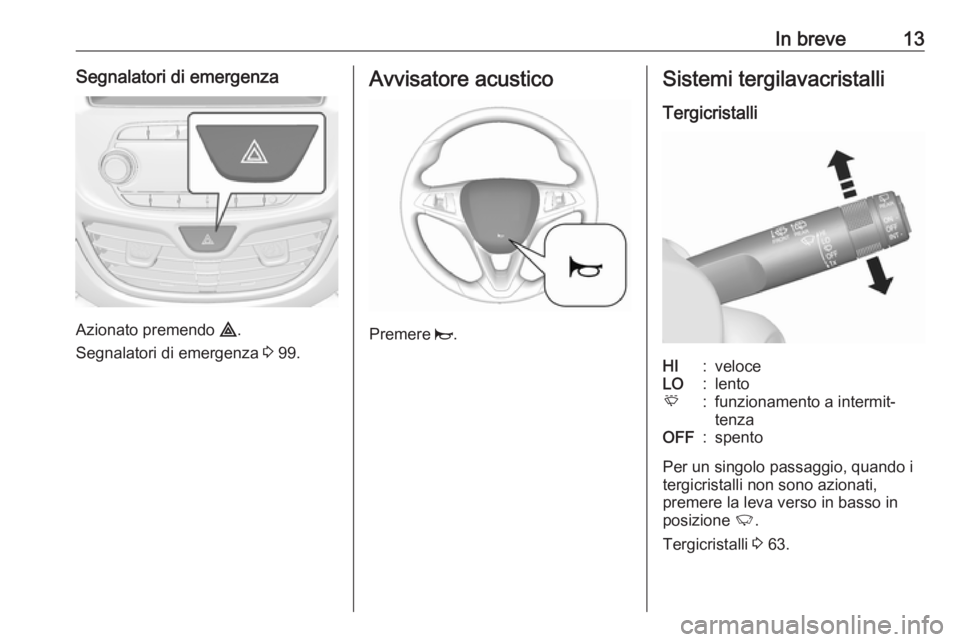

In breve13Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 99.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoE:funzionamento a intermit‐
tenzaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso in basso in
posizione 2.
Tergicristalli 3 63.

14In breveLavacristalli
Tirare la leva.
Sistema di lavaggio del parabrezza.
3 63.
Liquido lavacristalli 3 148.
Sostituzione delle spazzole tergicri‐ stalli 3 150.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore:funzionamento
continuointerruttore
inferiore:funzionamento a
intermittenzaposizione inter‐
media:spentoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Sistema tergilavalunotto 3 64.

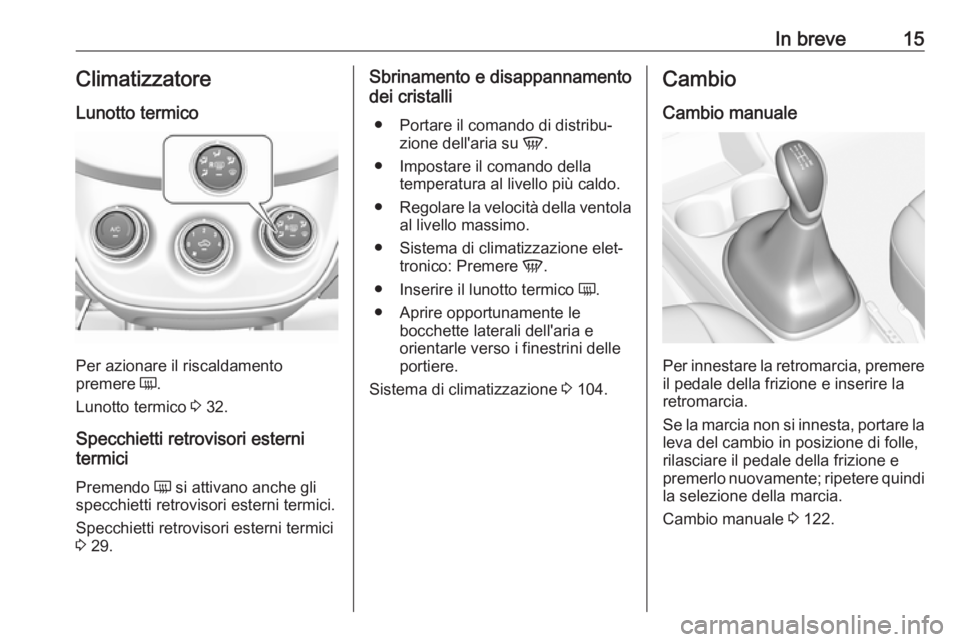

In breve15Climatizzatore
Lunotto termico
Per azionare il riscaldamento
premere Ü.
Lunotto termico 3 32.
Specchietti retrovisori esterni
termici
Premendo Ü si attivano anche gli
specchietti retrovisori esterni termici.
Specchietti retrovisori esterni termici
3 29.
Sbrinamento e disappannamento
dei cristalli
● Portare il comando di distribu‐ zione dell'aria su V.
● Impostare il comando della temperatura al livello più caldo.
● Regolare la velocità della ventola
al livello massimo.
● Sistema di climatizzazione elet‐ tronico: Premere V.
● Inserire il lunotto termico Ü.
● Aprire opportunamente le bocchette laterali dell'aria e
orientarle verso i finestrini delle
portiere.
Sistema di climatizzazione 3 104.Cambio
Cambio manuale
Per innestare la retromarcia, premere il pedale della frizione e inserire la
retromarcia.
Se la marcia non si innesta, portare la
leva del cambio in posizione di folle,
rilasciare il pedale della frizione e
premerlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 122.

16In breveCambio manuale automatizzatoR:retromarcia, innestare solo a
veicolo fermoN:folleD:modalità automaticaM:modalità manuale<:passaggio a marcia superiore in
modalità manuale]:passaggio a marcia inferiore in
modalità manuale
Cambio manuale automatizzato
3 123.
Avviamento
Prima di mettersi in marcia,
controllare
● Pressione e condizioni dei pneu‐ matici 3 164, 3 198.
● Livello dell'olio motore e livelli dei
fluidi 3 146.
● Corretto funzionamento di fine‐ strini, specchietti, illuminazione
esterna e luci della targa e
assenza di sporco, neve e ghiac‐
cio dagli stessi.
● Posizionamento corretto di spec‐
chietti 3 28, sedili 3 35 e
cinture di sicurezza 3 39.
● Corretto funzionamento dei freni a velocità ridotta, in particolare se
i freni sono bagnati.Avviamento del motore
● Girare la chiave in posizione 1.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Cambio manuale: azionare il pedale della frizione e del freno.
Cambio manuale automatizzato:
azionare il pedale del freno.
Cambio automatico: azionare il
pedale freno e portare la leva del cambio in posizione P o N.
● Non azionare il pedale dell'acce‐ leratore.
● Ruotare la chiave in posizione 3
e rilasciarla.

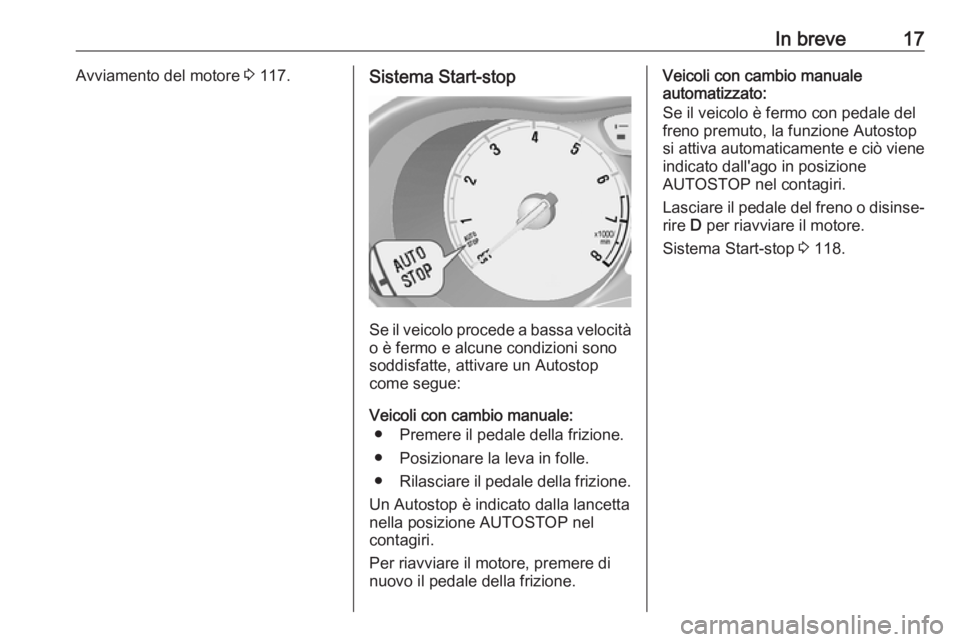

In breve17Avviamento del motore 3 117.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
Veicoli con cambio manuale: ● Premere il pedale della frizione.
● Posizionare la leva in folle.
● Rilasciare il pedale della frizione.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.
Per riavviare il motore, premere di nuovo il pedale della frizione.
Veicoli con cambio manuale
automatizzato:
Se il veicolo è fermo con pedale del
freno premuto, la funzione Autostop si attiva automaticamente e ciò viene indicato dall'ago in posizione
AUTOSTOP nel contagiri.
Lasciare il pedale del freno o disinse‐ rire D per riavviare il motore.
Sistema Start-stop 3 118.

18In breveParcheggio9Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Attivare il freno
di stazionamento senza
premere il pulsante di rilascio.
Se il veicolo viene parcheg‐
giato in salita o in discesa, tirare il freno di stazionamento
quanto più possibile. Premere
contemporaneamente il pedale del freno per ridurre lo sforzo
necessario per tirare il freno di
stazionamento.
● Spegnere il motore.
● Se il veicolo si trova su una superficie piana o in salita,
inserire la prima prima di rimuo‐
vere la chiave di accensione.
Inoltre, in salita, girare le ruote
anteriori nella direzione oppo‐
sta rispetto al cordolo del
marciapiede.
Se il veicolo si trova su una
discesa, inserire la retromarcia
prima di rimuovere la chiave di
accensione. Inoltre, girare le
ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini e il tettuccio
apribile.
● Rimuovere la chiave di accen‐ sione dall'interruttore. Ruotare
il volante fino ad avvertire lo
scatto di inserimento del bloc‐
casterzo.
Per veicoli con cambio manuale
automatizzato, la chiave può
essere rimossa solo dall'interrut‐
tore di accensione con freno di
stazionamento inserito.
● Bloccare il veicolo premendo e
sul telecomando.
Attivare il sistema di allarme anti‐ furto 3 26.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 145.Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato ocon elevati carichi sul motore, far
girare brevemente il motore a
carico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Chiavi, serrature 3 19.
Inattività del veicolo per un periodo di
tempo prolungato 3 144.
