OPEL KARL 2018.5 Priručnik za vlasnika (in Croatian)

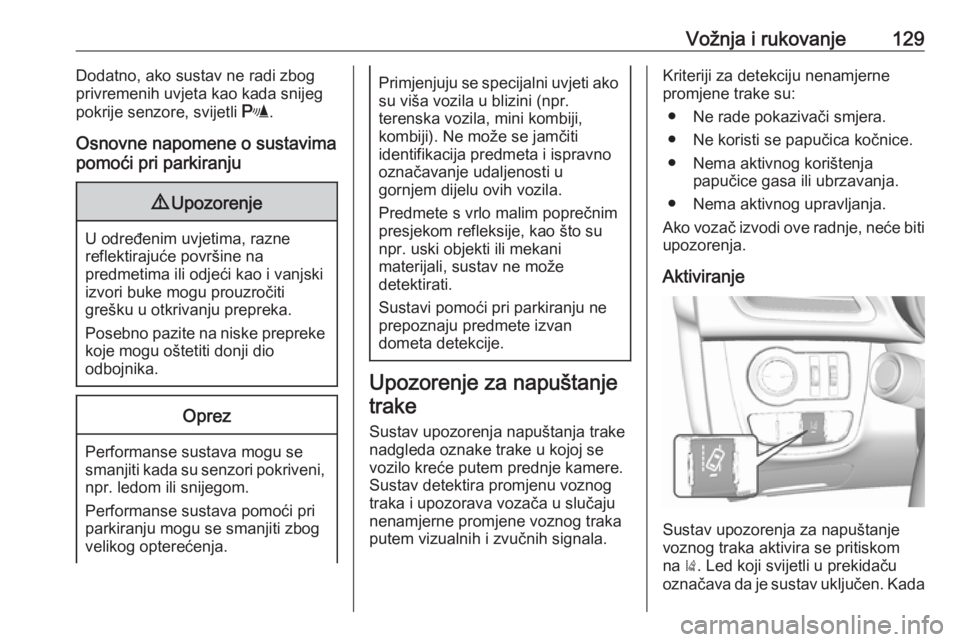

Vožnja i rukovanje129Dodatno, ako sustav ne radi zbog
privremenih uvjeta kao kada snijeg
pokrije senzore, svijetli r.
Osnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Upozorenje za napuštanje
trake
Sustav upozorenja napuštanja trake
nadgleda oznake trake u kojoj se
vozilo kreće putem prednje kamere.
Sustav detektira promjenu voznog
traka i upozorava vozača u slučaju
nenamjerne promjene voznog traka
putem vizualnih i zvučnih signala.
Kriteriji za detekciju nenamjerne
promjene trake su:
● Ne rade pokazivači smjera.
● Ne koristi se papučica kočnice.
● Nema aktivnog korištenja papučice gasa ili ubrzavanja.
● Nema aktivnog upravljanja.
Ako vozač izvodi ove radnje, neće biti upozorenja.
Aktiviranje
Sustav upozorenja za napuštanje
voznog traka aktivira se pritiskom
na ). Led koji svijetli u prekidaču
označava da je sustav uključen. Kada

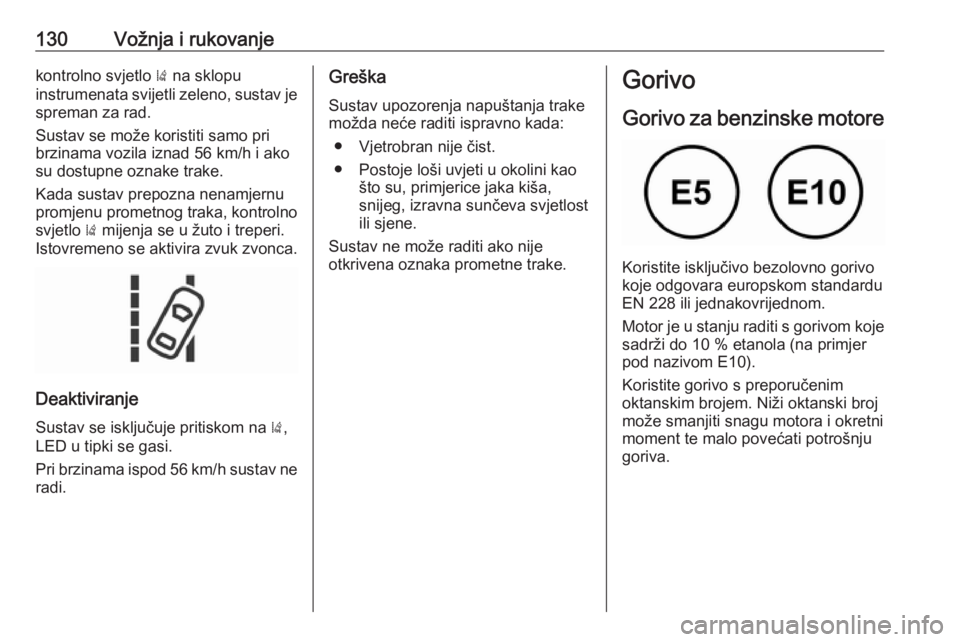

130Vožnja i rukovanjekontrolno svjetlo ) na sklopu
instrumenata svijetli zeleno, sustav je spreman za rad.
Sustav se može koristiti samo pri
brzinama vozila iznad 56 km/h i ako
su dostupne oznake trake.
Kada sustav prepozna nenamjernu
promjenu prometnog traka, kontrolno
svjetlo ) mijenja se u žuto i treperi.
Istovremeno se aktivira zvuk zvonca.
Deaktiviranje
Sustav se isključuje pritiskom na ),
LED u tipki se gasi.
Pri brzinama ispod 56 km/h sustav ne
radi.
Greška
Sustav upozorenja napuštanja trake
možda neće raditi ispravno kada:
● Vjetrobran nije čist.
● Postoje loši uvjeti u okolini kao što su, primjerice jaka kiša,
snijeg, izravna sunčeva svjetlost
ili sjene.
Sustav ne može raditi ako nije
otkrivena oznaka prometne trake.Gorivo
Gorivo za benzinske motore
Koristite isključivo bezolovno gorivo
koje odgovara europskom standardu
EN 228 ili jednakovrijednom.
Motor je u stanju raditi s gorivom koje sadrži do 10 % etanola (na primjer
pod nazivom E10).
Koristite gorivo s preporučenim
oktanskim brojem. Niži oktanski broj
može smanjiti snagu motora i okretni
moment te malo povećati potrošnju
goriva.

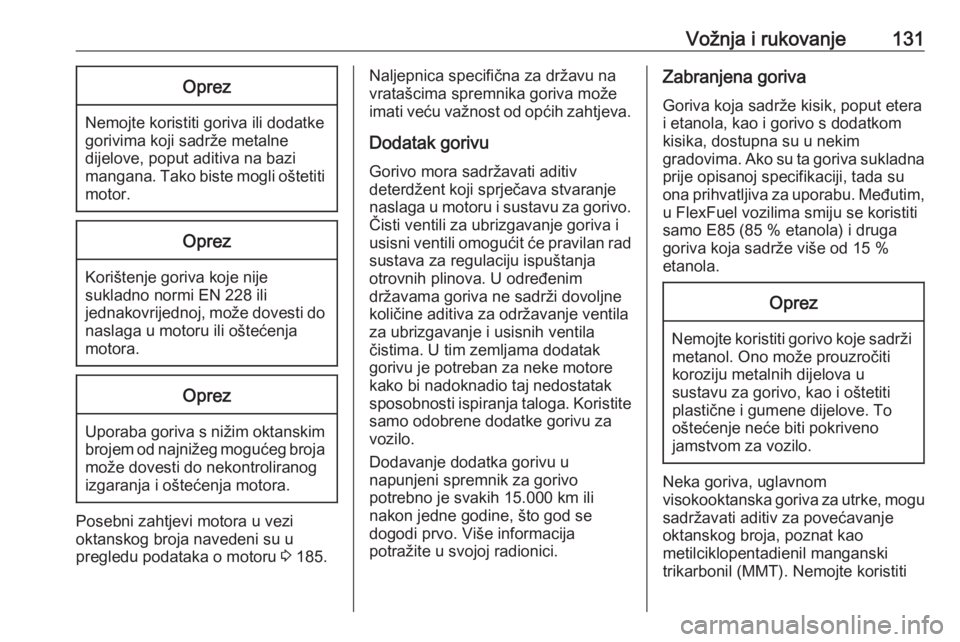

Vožnja i rukovanje131Oprez
Nemojte koristiti goriva ili dodatke
gorivima koji sadrže metalne
dijelove, poput aditiva na bazi
mangana. Tako biste mogli oštetiti motor.
Oprez
Korištenje goriva koje nijesukladno normi EN 228 ili
jednakovrijednoj, može dovesti do naslaga u motoru ili oštećenja
motora.
Oprez
Uporaba goriva s nižim oktanskim brojem od najnižeg mogućeg broja može dovesti do nekontroliranogizgaranja i oštećenja motora.
Posebni zahtjevi motora u vezi
oktanskog broja navedeni su u
pregledu podataka o motoru 3 185.
Naljepnica specifična za državu na
vratašcima spremnika goriva može
imati veću važnost od općih zahtjeva.
Dodatak gorivu Gorivo mora sadržavati aditiv
deterdžent koji sprječava stvaranje
naslaga u motoru i sustavu za gorivo.
Čisti ventili za ubrizgavanje goriva i
usisni ventili omogućit će pravilan rad sustava za regulaciju ispuštanja
otrovnih plinova. U određenim
državama goriva ne sadrži dovoljne količine aditiva za održavanje ventilaza ubrizgavanje i usisnih ventila
čistima. U tim zemljama dodatak
gorivu je potreban za neke motore
kako bi nadoknadio taj nedostatak
sposobnosti ispiranja taloga. Koristite
samo odobrene dodatke gorivu za
vozilo.
Dodavanje dodatka gorivu u
napunjeni spremnik za gorivo
potrebno je svakih 15.000 km ili
nakon jedne godine, što god se
dogodi prvo. Više informacija
potražite u svojoj radionici.Zabranjena goriva
Goriva koja sadrže kisik, poput etera
i etanola, kao i gorivo s dodatkom
kisika, dostupna su u nekim
gradovima. Ako su ta goriva sukladna prije opisanoj specifikaciji, tada su
ona prihvatljiva za uporabu. Međutim,
u FlexFuel vozilima smiju se koristiti
samo E85 (85 % etanola) i druga
goriva koja sadrže više od 15 %
etanola.Oprez
Nemojte koristiti gorivo koje sadrži metanol. Ono može prouzročiti
koroziju metalnih dijelova u
sustavu za gorivo, kao i oštetiti
plastične i gumene dijelove. To
oštećenje neće biti pokriveno
jamstvom za vozilo.
Neka goriva, uglavnom
visokooktanska goriva za utrke, mogu
sadržavati aditiv za povećavanje
oktanskog broja, poznat kao
metilciklopentadienil manganski
trikarbonil (MMT). Nemojte koristiti

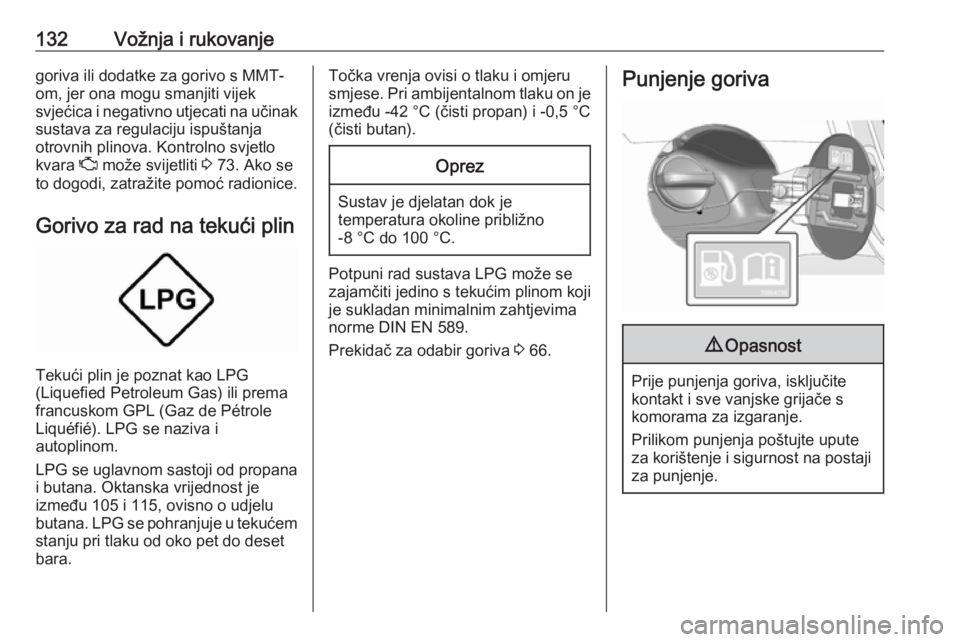

132Vožnja i rukovanjegoriva ili dodatke za gorivo s MMT-
om, jer ona mogu smanjiti vijek
svjećica i negativno utjecati na učinak sustava za regulaciju ispuštanja
otrovnih plinova. Kontrolno svjetlo
kvara Z može svijetliti 3 73. Ako se
to dogodi, zatražite pomoć radionice.
Gorivo za rad na tekući plin
Tekući plin je poznat kao LPG
(Liquefied Petroleum Gas) ili prema
francuskom GPL (Gaz de Pétrole
Liquéfié). LPG se naziva i
autoplinom.
LPG se uglavnom sastoji od propana
i butana. Oktanska vrijednost je
između 105 i 115, ovisno o udjelu
butana. LPG se pohranjuje u tekućem stanju pri tlaku od oko pet do deset
bara.
Točka vrenja ovisi o tlaku i omjeru
smjese. Pri ambijentalnom tlaku on je
između -42 °C (čisti propan) i -0,5 °C
(čisti butan).Oprez
Sustav je djelatan dok je
temperatura okoline približno
-8 °C do 100 °C.
Potpuni rad sustava LPG može se
zajamčiti jedino s tekućim plinom koji
je sukladan minimalnim zahtjevima
norme DIN EN 589.
Prekidač za odabir goriva 3 66.
Punjenje goriva9 Opasnost
Prije punjenja goriva, isključite
kontakt i sve vanjske grijače s
komorama za izgaranje.
Prilikom punjenja poštujte upute
za korištenje i sigurnost na postaji za punjenje.

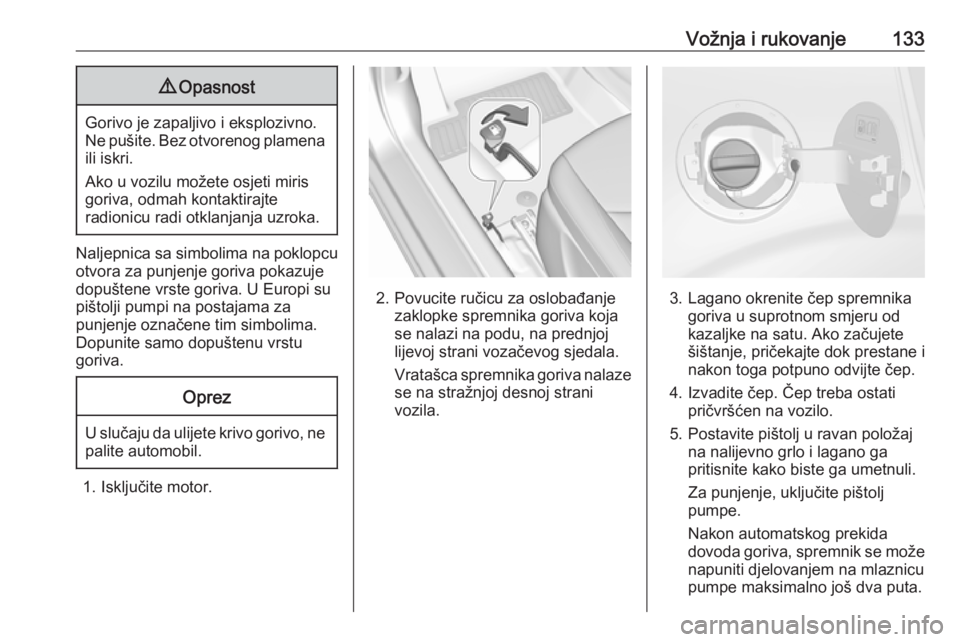

Vožnja i rukovanje1339Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Naljepnica sa simbolima na poklopcu
otvora za punjenje goriva pokazuje
dopuštene vrste goriva. U Europi su
pištolji pumpi na postajama za
punjenje označene tim simbolima.
Dopunite samo dopuštenu vrstu
goriva.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
1. Isključite motor.
2. Povucite ručicu za oslobađanje zaklopke spremnika goriva koja
se nalazi na podu, na prednjoj
lijevoj strani vozačevog sjedala.
Vratašca spremnika goriva nalaze se na stražnjoj desnoj strani
vozila.3. Lagano okrenite čep spremnika goriva u suprotnom smjeru od
kazaljke na satu. Ako začujete
šištanje, pričekajte dok prestane i
nakon toga potpuno odvijte čep.
4. Izvadite čep. Čep treba ostati pričvršćen na vozilo.
5. Postavite pištolj u ravan položaj na nalijevno grlo i lagano ga
pritisnite kako biste ga umetnuli.
Za punjenje, uključite pištolj
pumpe.
Nakon automatskog prekida dovoda goriva, spremnik se može
napuniti djelovanjem na mlaznicu
pumpe maksimalno još dva puta.

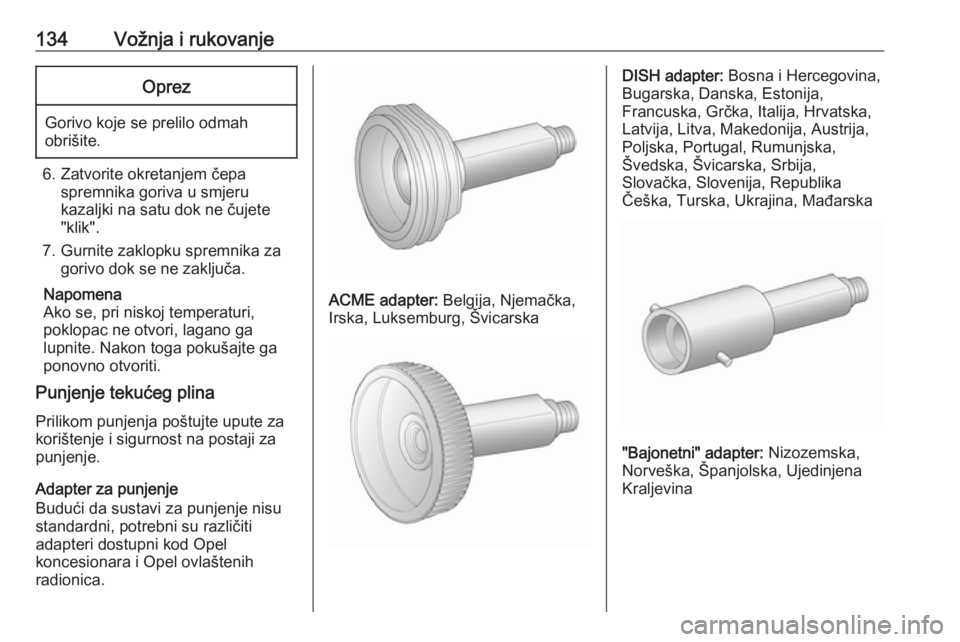

134Vožnja i rukovanjeOprez
Gorivo koje se prelilo odmah
obrišite.
6. Zatvorite okretanjem čepa spremnika goriva u smjeru
kazaljki na satu dok ne čujete
"klik".
7. Gurnite zaklopku spremnika za gorivo dok se ne zaključa.
Napomena
Ako se, pri niskoj temperaturi,
poklopac ne otvori, lagano ga
lupnite. Nakon toga pokušajte ga
ponovno otvoriti.
Punjenje tekućeg plina
Prilikom punjenja poštujte upute za korištenje i sigurnost na postaji za
punjenje.
Adapter za punjenje
Budući da sustavi za punjenje nisu
standardni, potrebni su različiti
adapteri dostupni kod Opel
koncesionara i Opel ovlaštenih
radionica.
ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska
DISH adapter: Bosna i Hercegovina,
Bugarska, Danska, Estonija,
Francuska, Grčka, Italija, Hrvatska,
Latvija, Litva, Makedonija, Austrija,
Poljska, Portugal, Rumunjska,
Švedska, Švicarska, Srbija,
Slovačka, Slovenija, Republika
Češka, Turska, Ukrajina, Mađarska
"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena
Kraljevina

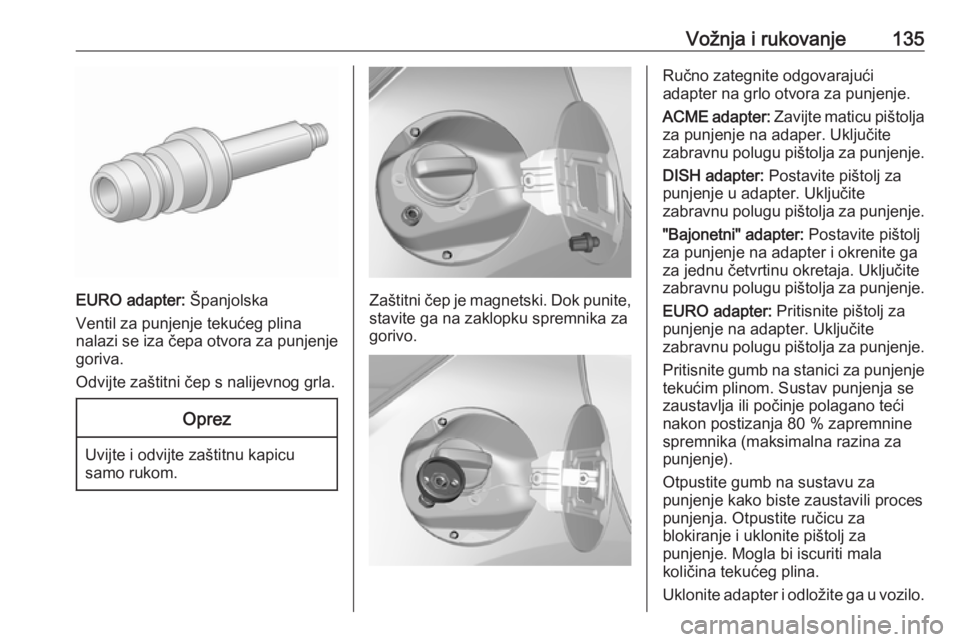

Vožnja i rukovanje135
EURO adapter: Španjolska
Ventil za punjenje tekućeg plina
nalazi se iza čepa otvora za punjenje
goriva.
Odvijte zaštitni čep s nalijevnog grla.
Oprez
Uvijte i odvijte zaštitnu kapicu
samo rukom.
Zaštitni čep je magnetski. Dok punite,
stavite ga na zaklopku spremnika za
gorivo.
Ručno zategnite odgovarajući
adapter na grlo otvora za punjenje.
ACME adapter: Zavijte maticu pištolja
za punjenje na adaper. Uključite
zabravnu polugu pištolja za punjenje.
DISH adapter: Postavite pištolj za
punjenje u adapter. Uključite
zabravnu polugu pištolja za punjenje.
"Bajonetni" adapter: Postavite pištolj
za punjenje na adapter i okrenite ga
za jednu četvrtinu okretaja. Uključite
zabravnu polugu pištolja za punjenje.
EURO adapter: Pritisnite pištolj za
punjenje na adapter. Uključite
zabravnu polugu pištolja za punjenje.
Pritisnite gumb na stanici za punjenje
tekućim plinom. Sustav punjenja se zaustavlja ili počinje polagano teći
nakon postizanja 80 % zapremnine
spremnika (maksimalna razina za
punjenje).
Otpustite gumb na sustavu za
punjenje kako biste zaustavili proces
punjenja. Otpustite ručicu za
blokiranje i uklonite pištolj za
punjenje. Mogla bi iscuriti mala
količina tekućeg plina.
Uklonite adapter i odložite ga u vozilo.

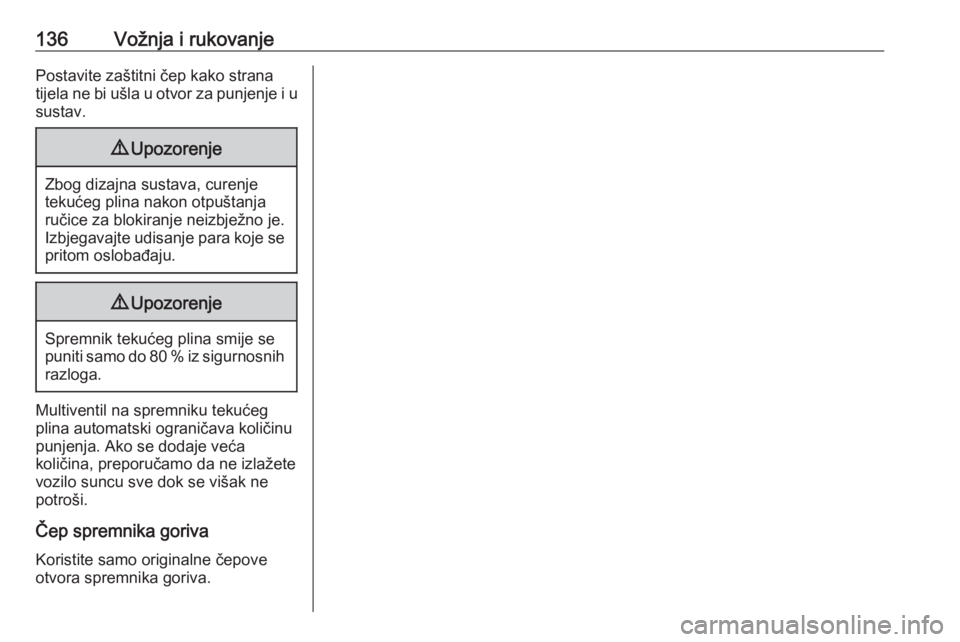

136Vožnja i rukovanjePostavite zaštitni čep kako strana
tijela ne bi ušla u otvor za punjenje i u sustav.9 Upozorenje
Zbog dizajna sustava, curenje
tekućeg plina nakon otpuštanja ručice za blokiranje neizbježno je.
Izbjegavajte udisanje para koje se pritom oslobađaju.
9 Upozorenje
Spremnik tekućeg plina smije se
puniti samo do 80 % iz sigurnosnih
razloga.
Multiventil na spremniku tekućeg
plina automatski ograničava količinu
punjenja. Ako se dodaje veća
količina, preporučamo da ne izlažete vozilo suncu sve dok se višak ne
potroši.
Čep spremnika goriva
Koristite samo originalne čepove
otvora spremnika goriva.

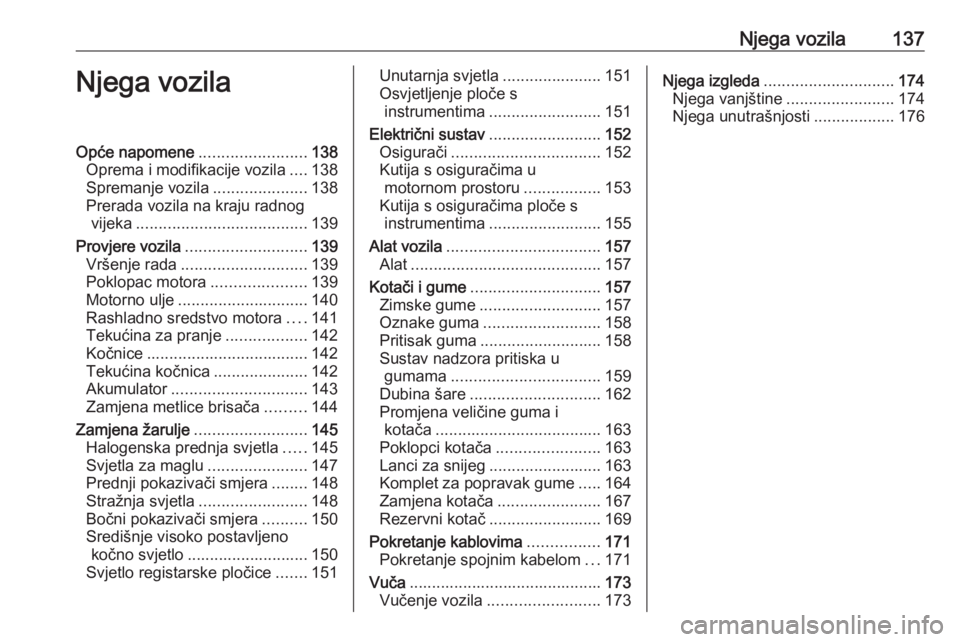

Njega vozila137Njega vozilaOpće napomene........................138
Oprema i modifikacije vozila ....138
Spremanje vozila .....................138
Prerada vozila na kraju radnog vijeka ...................................... 139
Provjere vozila ........................... 139
Vršenje rada ............................ 139
Poklopac motora .....................139
Motorno ulje ............................. 140
Rashladno sredstvo motora ....141
Tekućina za pranje ..................142
Kočnice .................................... 142
Tekućina kočnica .....................142
Akumulator .............................. 143
Zamjena metlice brisača .........144
Zamjena žarulje .........................145
Halogenska prednja svjetla .....145
Svjetla za maglu ......................147
Prednji pokazivači smjera ........148
Stražnja svjetla ........................ 148
Bočni pokazivači smjera ..........150
Središnje visoko postavljeno kočno svjetlo ........................... 150
Svjetlo registarske pločice .......151Unutarnja svjetla ......................151
Osvjetljenje ploče s instrumentima ......................... 151
Električni sustav .........................152
Osigurači ................................. 152
Kutija s osiguračima u motornom prostoru .................153
Kutija s osiguračima ploče s instrumentima ......................... 155
Alat vozila .................................. 157
Alat .......................................... 157
Kotači i gume ............................. 157
Zimske gume ........................... 157
Oznake guma .......................... 158
Pritisak guma ........................... 158
Sustav nadzora pritiska u gumama ................................. 159
Dubina šare ............................. 162
Promjena veličine guma i kotača ..................................... 163
Poklopci kotača .......................163
Lanci za snijeg ......................... 163
Komplet za popravak gume .....164
Zamjena kotača .......................167
Rezervni kotač ......................... 169
Pokretanje kablovima ................171
Pokretanje spojnim kabelom ...171
Vuča ........................................... 173
Vučenje vozila ......................... 173Njega izgleda............................. 174
Njega vanjštine ........................174
Njega unutrašnjosti ..................176

138Njega vozilaOpće napomeneOprema i modifikacije vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Svaka modifikacija, preinaka ili druge promjene standardnih tehničkih
karakteristika vozila (uključujući, bez
ograničenja, modifikacije softvera,
modifikacije elektroničkih
upravljačkih jedinica) mogu poništiti
jamstvo koje nudi Opel. Nadalje,
takve promjene mogu utjecati na
sustave za pomoć vozaču, potrošnju
goriva, emisije CO 2 i druge emisije
vozila. One mogu i poništiti
dopuštenje za rad vozila.Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motora i na podvozju.
● Očistite i zaštitite gumene brtve. ● Do vrha napunite spremnik goriva.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi stupanj prijenosa
ili stupanj za vožnju unatrag. Spriječite gibanje vozila.
● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odvojite stezaljku negativnog terminala od akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmnisustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
