OPEL KARL 2018.5 Priručnik za vlasnika (in Croatian)

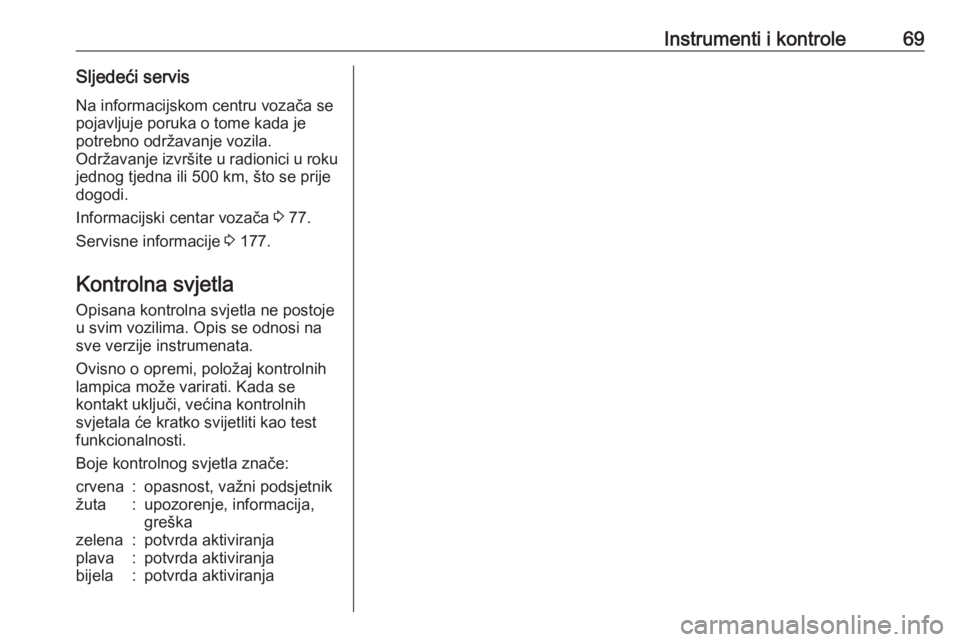

Instrumenti i kontrole69Sljedeći servis
Na informacijskom centru vozača se
pojavljuje poruka o tome kada je
potrebno održavanje vozila.
Održavanje izvršite u radionici u roku
jednog tjedna ili 500 km, što se prije
dogodi.
Informacijski centar vozača 3 77.
Servisne informacije 3 177.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
lampica može varirati. Kada se
kontakt uključi, većina kontrolnih
svjetala će kratko svijetliti kao test
funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

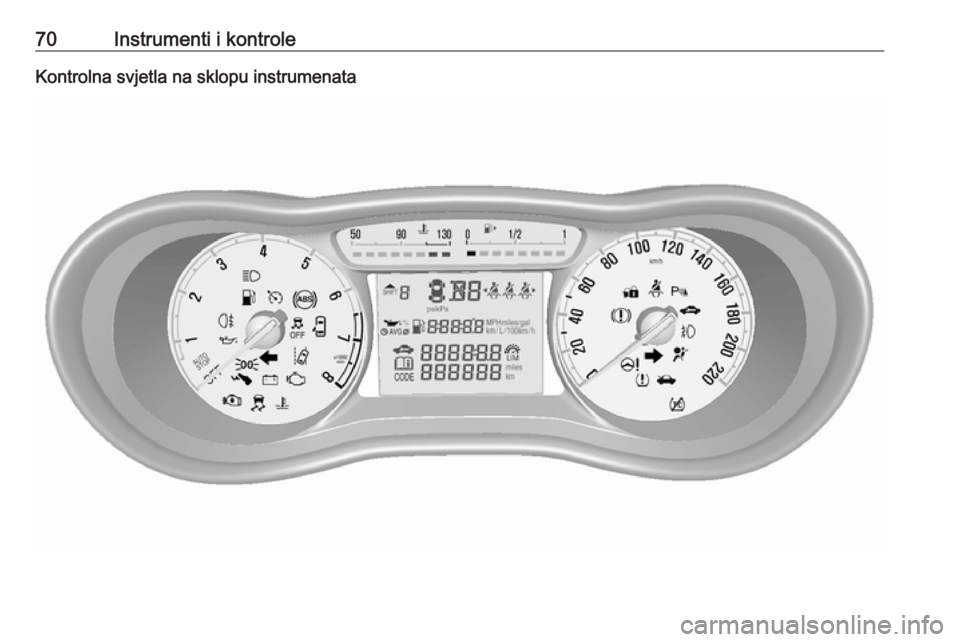

70Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata

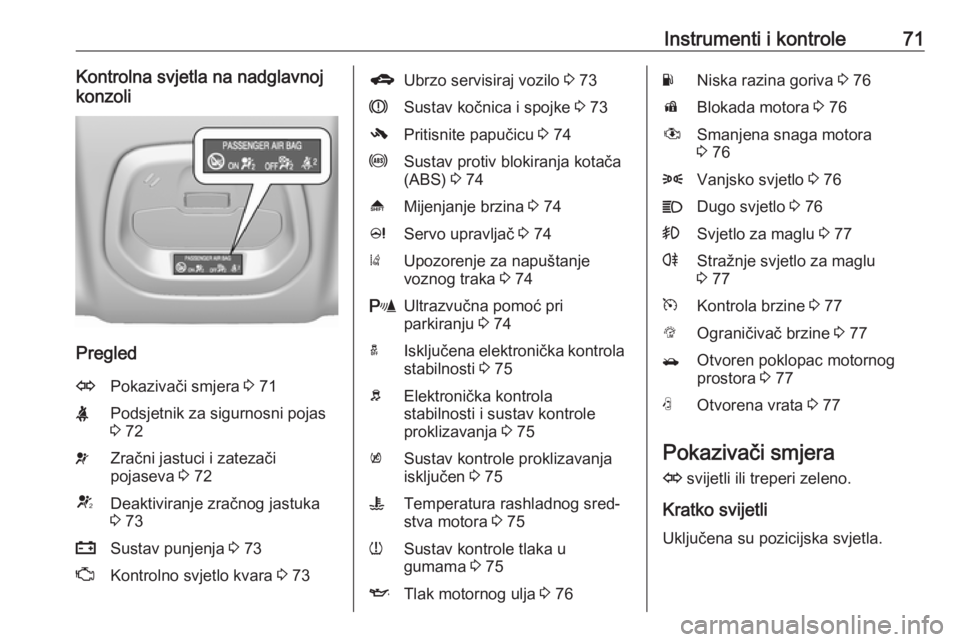

Instrumenti i kontrole71Kontrolna svjetla na nadglavnoj
konzoli
Pregled
OPokazivači smjera 3 71XPodsjetnik za sigurnosni pojas
3 72vZračni jastuci i zatezači
pojaseva 3 72VDeaktiviranje zračnog jastuka
3 73pSustav punjenja 3 73ZKontrolno svjetlo kvara 3 73gUbrzo servisiraj vozilo 3 73RSustav kočnica i spojke 3 73-Pritisnite papučicu 3 74uSustav protiv blokiranja kotača
(ABS) 3 74[Mijenjanje brzina 3 74cServo upravljač 3 74)Upozorenje za napuštanje
voznog traka 3 74rUltrazvučna pomoć pri
parkiranju 3 74aIsključena elektronička kontrola
stabilnosti 3 75bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 75kSustav kontrole proklizavanja
isključen 3 75WTemperatura rashladnog sred‐
stva motora 3 75wSustav kontrole tlaka u
gumama 3 75ITlak motornog ulja 3 76YNiska razina goriva 3 76dBlokada motora 3 76#Smanjena snaga motora
3 768Vanjsko svjetlo 3 76CDugo svjetlo 3 76>Svjetlo za maglu 3 77rStražnje svjetlo za maglu
3 77mKontrola brzine 3 77LOgraničivač brzine 3 77/Otvoren poklopac motornog
prostora 3 77NOtvorena vrata 3 77
Pokazivači smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.

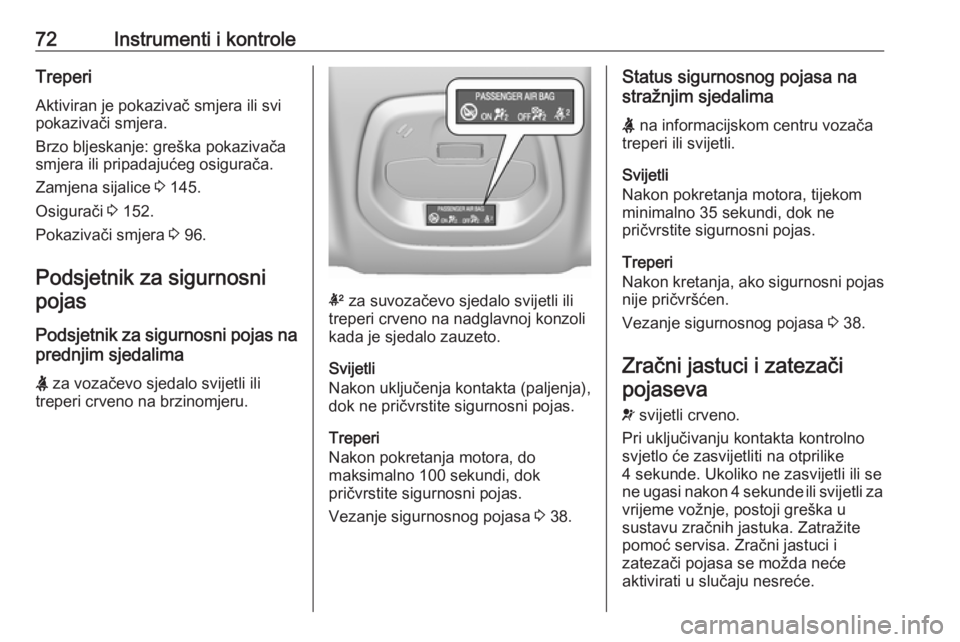

72Instrumenti i kontroleTreperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo bljeskanje: greška pokazivača
smjera ili pripadajućeg osigurača.
Zamjena sijalice 3 145.
Osigurači 3 152.
Pokazivači smjera 3 96.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno na brzinomjeru.
k za suvozačevo sjedalo svijetli ili
treperi crveno na nadglavnoj konzoli kada je sjedalo zauzeto.
Svijetli
Nakon uključenja kontakta (paljenja),
dok ne pričvrstite sigurnosni pojas.
Treperi
Nakon pokretanja motora, do
maksimalno 100 sekundi, dok
pričvrstite sigurnosni pojas.
Vezanje sigurnosnog pojasa 3 38.
Status sigurnosnog pojasa na
stražnjim sjedalima
X na informacijskom centru vozača
treperi ili svijetli.
Svijetli
Nakon pokretanja motora, tijekom
minimalno 35 sekundi, dok ne
pričvrstite sigurnosni pojas.
Treperi
Nakon kretanja, ako sigurnosni pojas
nije pričvršćen.
Vezanje sigurnosnog pojasa 3 38.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se ne ugasi nakon 4 sekunde ili svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć servisa. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.

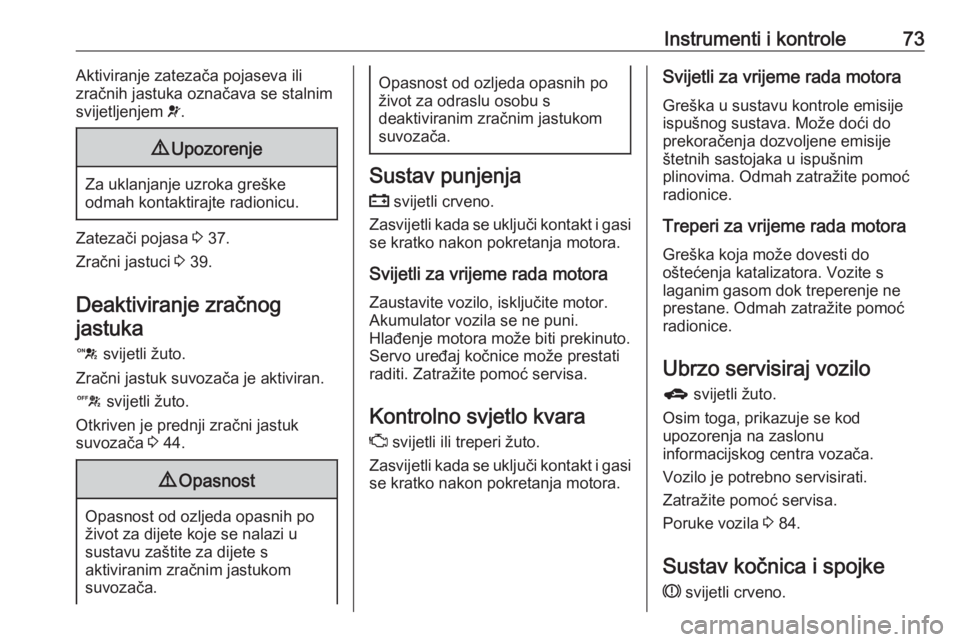

Instrumenti i kontrole73Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 37.
Zračni jastuci 3 39.
Deaktiviranje zračnog jastuka
d svijetli žuto.
Zračni jastuk suvozača je aktiviran.
c svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 44.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilog svijetli žuto.
Osim toga, prikazuje se kod
upozorenja na zaslonu
informacijskog centra vozača.
Vozilo je potrebno servisirati.
Zatražite pomoć servisa.
Poruke vozila 3 84.
Sustav kočnica i spojke R svijetli crveno.

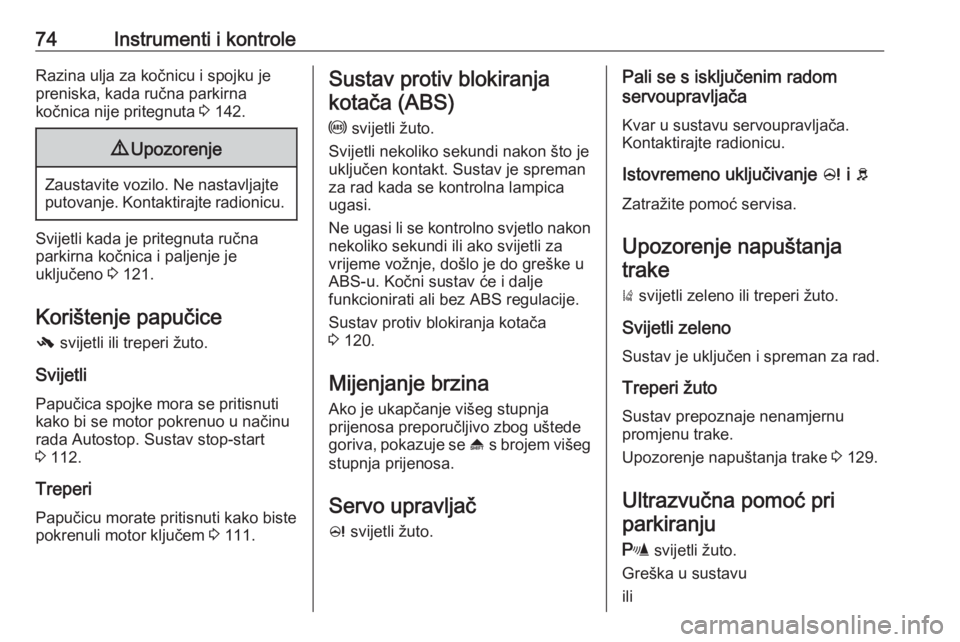

74Instrumenti i kontroleRazina ulja za kočnicu i spojku jepreniska, kada ručna parkirna
kočnica nije pritegnuta 3 142.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 121.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 112.
Treperi
Papučicu morate pritisnuti kako biste
pokrenuli motor ključem 3 111.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 120.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede goriva, pokazuje se [ s brojem višeg
stupnja prijenosa.
Servo upravljač
c svijetli žuto.Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Istovremeno uključivanje c i b
Zatražite pomoć servisa.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 129.
Ultrazvučna pomoć pri parkiranju
r svijetli žuto.
Greška u sustavu
ili

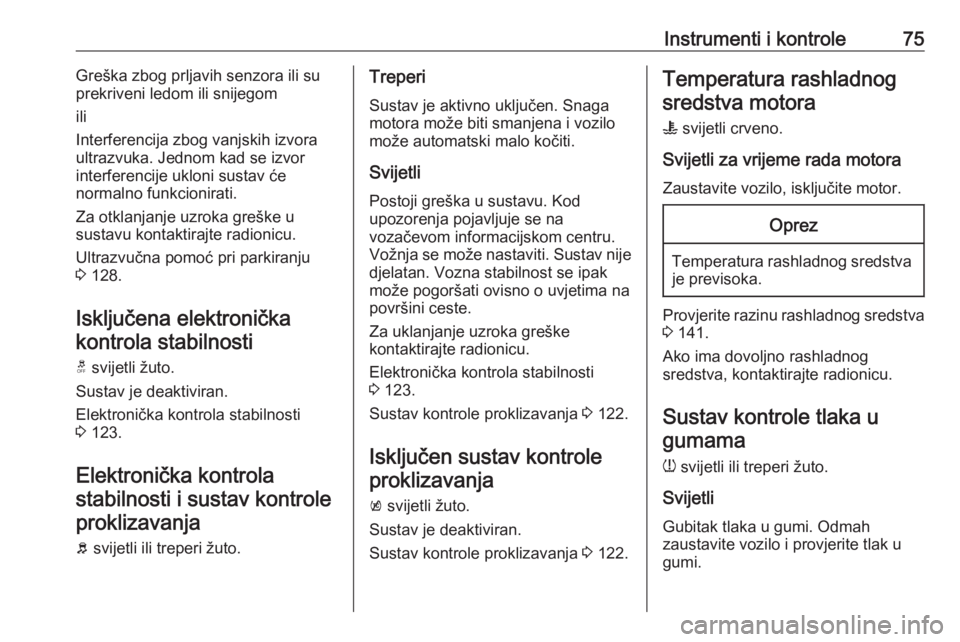

Instrumenti i kontrole75Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 128.
Isključena elektronička kontrola stabilnosti
t svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola stabilnosti
3 123.
Elektronička kontrola stabilnosti i sustav kontrole proklizavanja
b svijetli ili treperi žuto.Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Svijetli
Postoji greška u sustavu. Kod
upozorenja pojavljuje se na
vozačevom informacijskom centru.
Vožnja se može nastaviti. Sustav nije
djelatan. Vozna stabilnost se ipak
može pogoršati ovisno o uvjetima na
površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Elektronička kontrola stabilnosti
3 123.
Sustav kontrole proklizavanja 3 122.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Sustav kontrole proklizavanja 3 122.Temperatura rashladnog
sredstva motora
W svijetli crveno.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 141.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Sustav kontrole tlaka ugumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.

76Instrumenti i kontroleTreperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka ( npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 159.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite spojku.
2. Stavite polugu mjenjača u neutralan položaj.
3. Što je brže moguće isključitevozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Dok je uključena funkcija
Autostop, pojačivač kočenja i dalje
je djelatan.
Ne vadite ključ dok vozilo ne
miruje, u suprotnom se kolo
upravljača može neočekivano
zaključati.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 140.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik za gorivo
isprazni.
Punjenje goriva 3 132.
Katalizator 3 116.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Blokada motora 3 26.
Smanjena snaga motora
# svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 94.
Duga svjetla
C svijetli plavo.

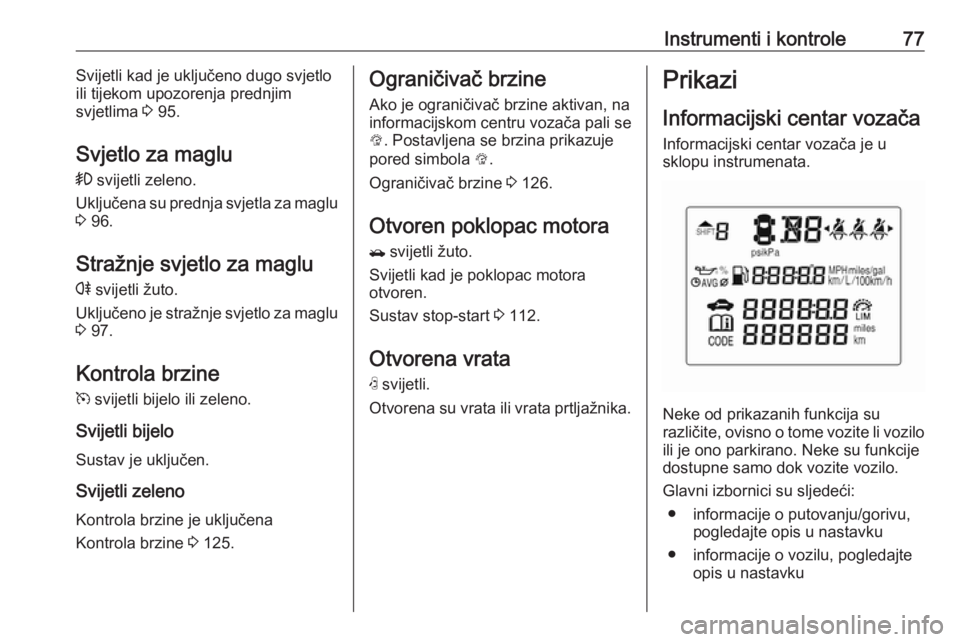

Instrumenti i kontrole77Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 95.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 96.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 97.
Kontrola brzine
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zelenoKontrola brzine je uključena
Kontrola brzine 3 125.Ograničivač brzine
Ako je ograničivač brzine aktivan, na
informacijskom centru vozača pali se L . Postavljena se brzina prikazuje
pored simbola L.
Ograničivač brzine 3 126.
Otvoren poklopac motora / svijetli žuto.
Svijetli kad je poklopac motora
otvoren.
Sustav stop-start 3 112.
Otvorena vrata N svijetli.
Otvorena su vrata ili vrata prtljažnika.Prikazi
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Glavni izbornici su sljedeći: ● informacije o putovanju/gorivu, pogledajte opis u nastavku
● informacije o vozilu, pogledajte opis u nastavku

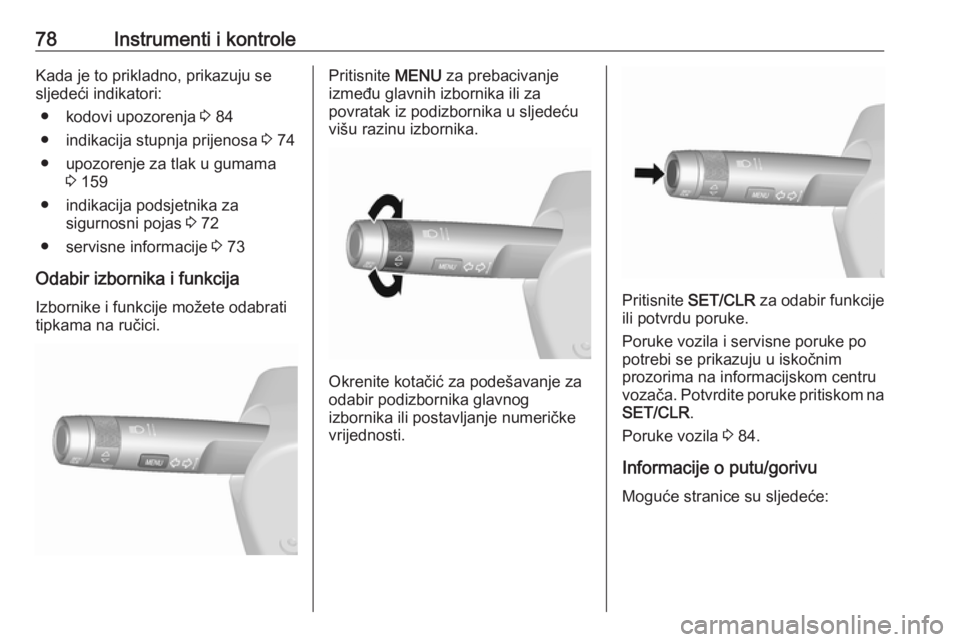

78Instrumenti i kontroleKada je to prikladno, prikazuju sesljedeći indikatori:
● kodovi upozorenja 3 84
● indikacija stupnja prijenosa 3 74
● upozorenje za tlak u gumama 3 159
● indikacija podsjetnika za sigurnosni pojas 3 72
● servisne informacije 3 73
Odabir izbornika i funkcija
Izbornike i funkcije možete odabrati tipkama na ručici.Pritisnite MENU za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Okrenite kotačić za podešavanje za
odabir podizbornika glavnog
izbornika ili postavljanje numeričke vrijednosti.
Pritisnite SET/CLR za odabir funkcije
ili potvrdu poruke.
Poruke vozila i servisne poruke po potrebi se prikazuju u iskočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na
SET/CLR .
Poruke vozila 3 84.
Informacije o putu/gorivu Moguće stranice su sljedeće:
