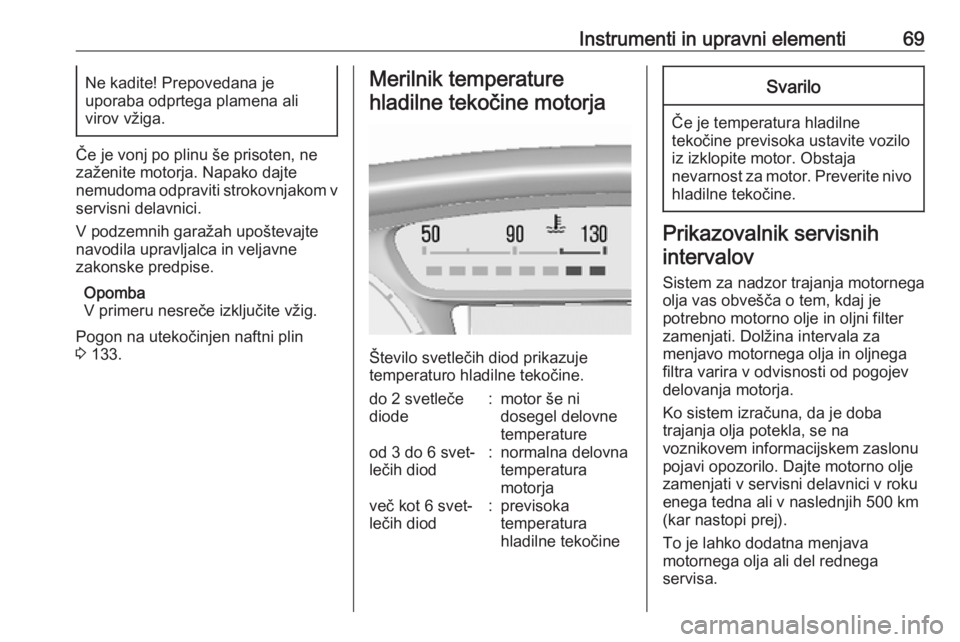

Instrumenti in upravni elementi69Ne kadite! Prepovedana je
uporaba odprtega plamena ali
virov vžiga.
Če je vonj po plinu še prisoten, ne
zaženite motorja. Napako dajte
nemudoma odpraviti strokovnjakom v
servisni delavnici.
V podzemnih garažah upoštevajte
navodila upravljalca in veljavne
zakonske predpise.
Opomba
V primeru nesreče izključite vžig.
Pogon na utekočinjen naftni plin
3 133.
Merilnik temperature
hladilne tekočine motorja
Število svetlečih diod prikazuje
temperaturo hladilne tekočine.
do 2 svetleče
diode:motor še ni
dosegel delovne
temperatureod 3 do 6 svet‐
lečih diod:normalna delovna
temperatura
motorjaveč kot 6 svet‐
lečih diod:previsoka
temperatura
hladilne tekočineSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja vas obvešča o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.
Ko sistem izračuna, da je doba
trajanja olja potekla, se na
voznikovem informacijskem zaslonu
pojavi opozorilo. Dajte motorno olje
zamenjati v servisni delavnici v roku
enega tedna ali v naslednjih 500 km
(kar nastopi prej).
To je lahko dodatna menjava
motornega olja ali del rednega
servisa.

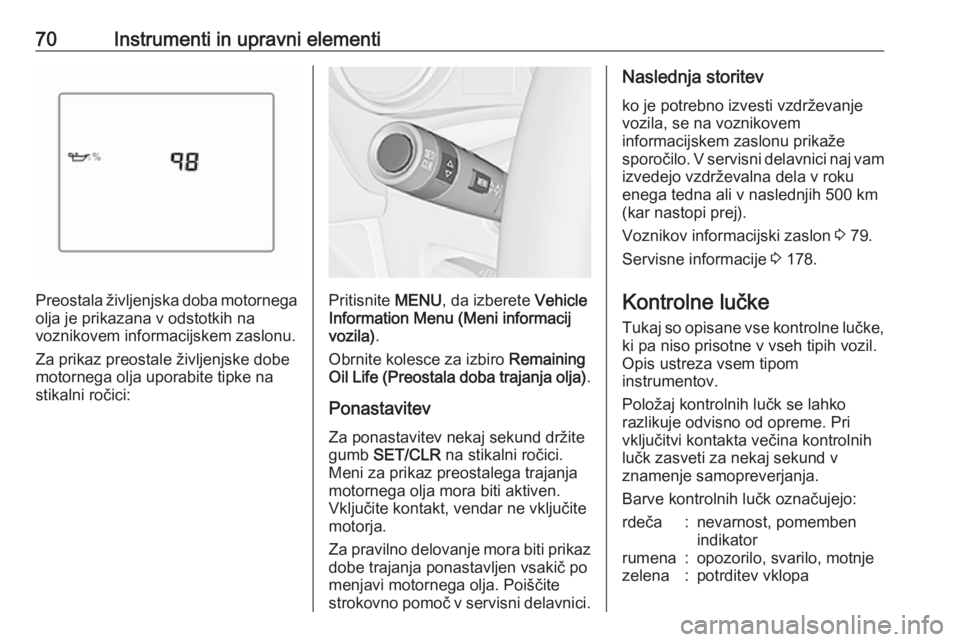

70Instrumenti in upravni elementi
Preostala življenjska doba motornegaolja je prikazana v odstotkih na
voznikovem informacijskem zaslonu.
Za prikaz preostale življenjske dobe
motornega olja uporabite tipke na
stikalni ročici:Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij
vozila) .
Obrnite kolesce za izbiro Remaining
Oil Life (Preostala doba trajanja olja) .
Ponastavitev Za ponastavitev nekaj sekund držite
gumb SET/CLR na stikalni ročici.
Meni za prikaz preostalega trajanja
motornega olja mora biti aktiven.
Vključite kontakt, vendar ne vključite
motorja.
Za pravilno delovanje mora biti prikaz
dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.
Naslednja storitev
ko je potrebno izvesti vzdrževanje
vozila, se na voznikovem
informacijskem zaslonu prikaže
sporočilo. V servisni delavnici naj vam izvedejo vzdrževalna dela v roku
enega tedna ali v naslednjih 500 km
(kar nastopi prej).
Voznikov informacijski zaslon 3 79.
Servisne informacije 3 178.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov.
Položaj kontrolnih lučk se lahko
razlikuje odvisno od opreme. Pri
vključitvi kontakta večina kontrolnih
lučk zasveti za nekaj sekund v
znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopa

Instrumenti in upravni elementi71modra:potrditev vklopabela:potrditev vklopa

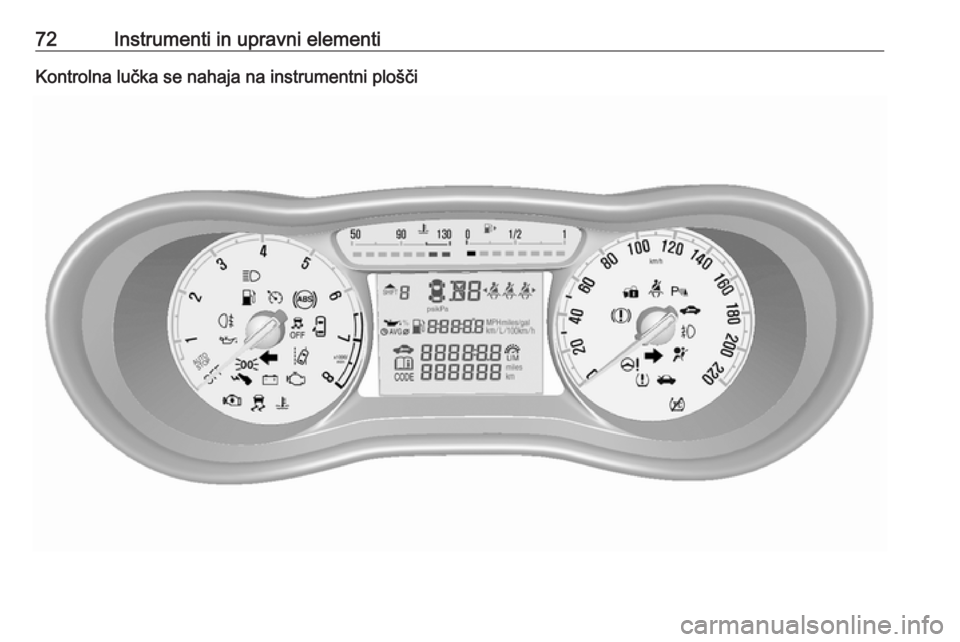

72Instrumenti in upravni elementiKontrolna lučka se nahaja na instrumentni plošči

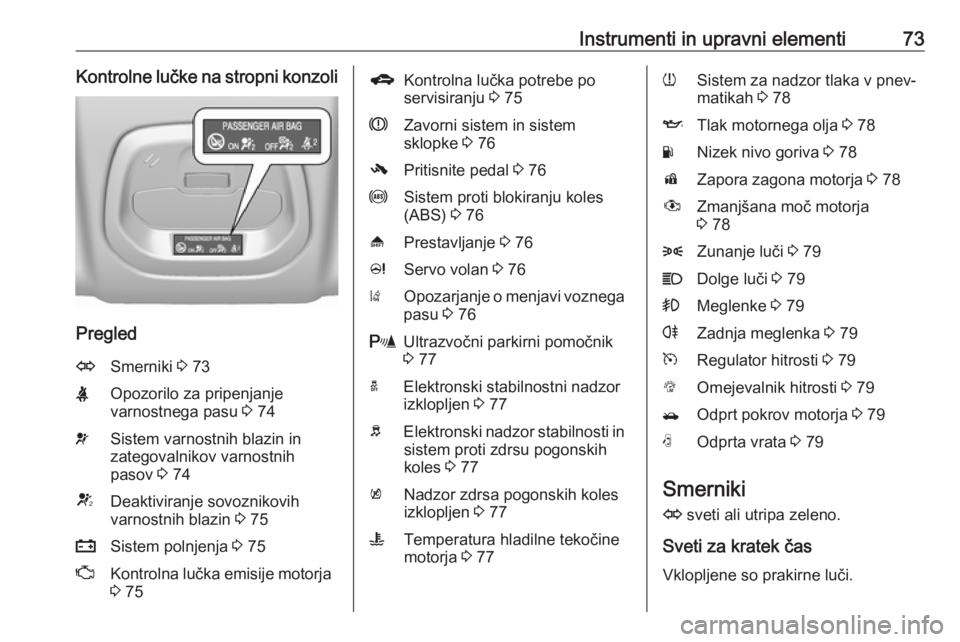

Instrumenti in upravni elementi73Kontrolne lučke na stropni konzoli
Pregled
OSmerniki 3 73XOpozorilo za pripenjanje
varnostnega pasu 3 74vSistem varnostnih blazin in
zategovalnikov varnostnih
pasov 3 74VDeaktiviranje sovoznikovih
varnostnih blazin 3 75pSistem polnjenja 3 75ZKontrolna lučka emisije motorja
3 75gKontrolna lučka potrebe po
servisiranju 3 75RZavorni sistem in sistem
sklopke 3 76-Pritisnite pedal 3 76uSistem proti blokiranju koles
(ABS) 3 76[Prestavljanje 3 76cServo volan 3 76)Opozarjanje o menjavi voznega
pasu 3 76rUltrazvočni parkirni pomočnik
3 77aElektronski stabilnostni nadzor
izklopljen 3 77bElektronski nadzor stabilnosti in
sistem proti zdrsu pogonskih
koles 3 77kNadzor zdrsa pogonskih koles
izklopljen 3 77WTemperatura hladilne tekočine
motorja 3 77wSistem za nadzor tlaka v pnev‐
matikah 3 78ITlak motornega olja 3 78YNizek nivo goriva 3 78dZapora zagona motorja 3 78#Zmanjšana moč motorja
3 788Zunanje luči 3 79CDolge luči 3 79>Meglenke 3 79rZadnja meglenka 3 79mRegulator hitrosti 3 79LOmejevalnik hitrosti 3 79/Odprt pokrov motorja 3 79NOdprta vrata 3 79
Smerniki
O sveti ali utripa zeleno.
Sveti za kratek čas Vklopljene so prakirne luči.

74Instrumenti in upravni elementiUtripaVklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali zadevne varovalke.
Zamenjava žarnic 3 146.
Varovalke 3 152.
Smerniki 3 97.

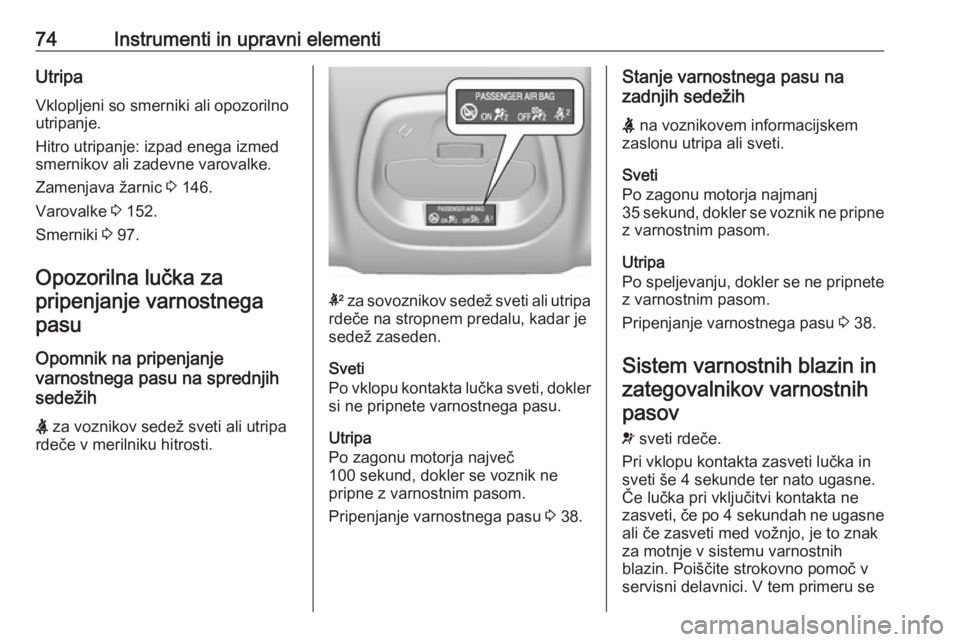

Opozorilna lučka za pripenjanje varnostnega
pasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih
X za voznikov sedež sveti ali utripa
rdeče v merilniku hitrosti.
k za sovoznikov sedež sveti ali utripa
rdeče na stropnem predalu, kadar je
sedež zaseden.
Sveti
Po vklopu kontakta lučka sveti, dokler si ne pripnete varnostnega pasu.
Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne pripne z varnostnim pasom.
Pripenjanje varnostnega pasu 3 38.
Stanje varnostnega pasu na
zadnjih sedežih
X na voznikovem informacijskem
zaslonu utripa ali sveti.
Sveti
Po zagonu motorja najmanj
35 sekund, dokler se voznik ne pripne
z varnostnim pasom.
Utripa
Po speljevanju, dokler se ne pripnete
z varnostnim pasom.
Pripenjanje varnostnega pasu 3 38.
Sistem varnostnih blazin in zategovalnikov varnostnihpasov
v sveti rdeče.
Pri vklopu kontakta zasveti lučka in
sveti še 4 sekunde ter nato ugasne.
Če lučka pri vključitvi kontakta ne
zasveti, če po 4 sekundah ne ugasne
ali če zasveti med vožnjo, je to znak
za motnje v sistemu varnostnih
blazin. Poiščite strokovno pomoč v
servisni delavnici. V tem primeru se

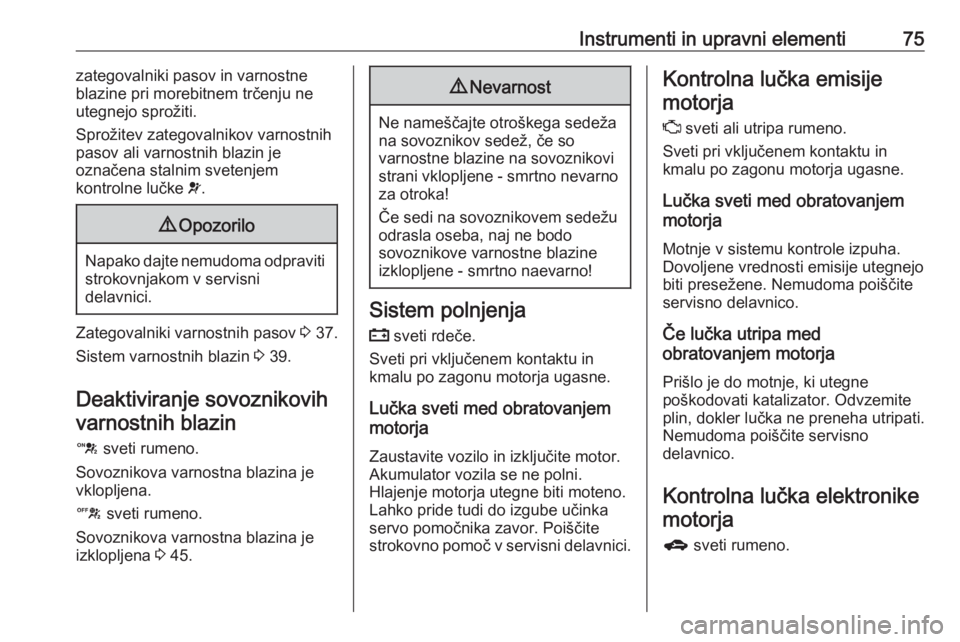

Instrumenti in upravni elementi75zategovalniki pasov in varnostne
blazine pri morebitnem trčenju ne
utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov 3 37.
Sistem varnostnih blazin 3 39.
Deaktiviranje sovoznikovih varnostnih blazin
d sveti rumeno.
Sovoznikova varnostna blazina je
vklopljena.
c sveti rumeno.
Sovoznikova varnostna blazina je
izklopljena 3 45.
9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.
Kontrolna lučka emisije
motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka elektronike motorja
g sveti rumeno.

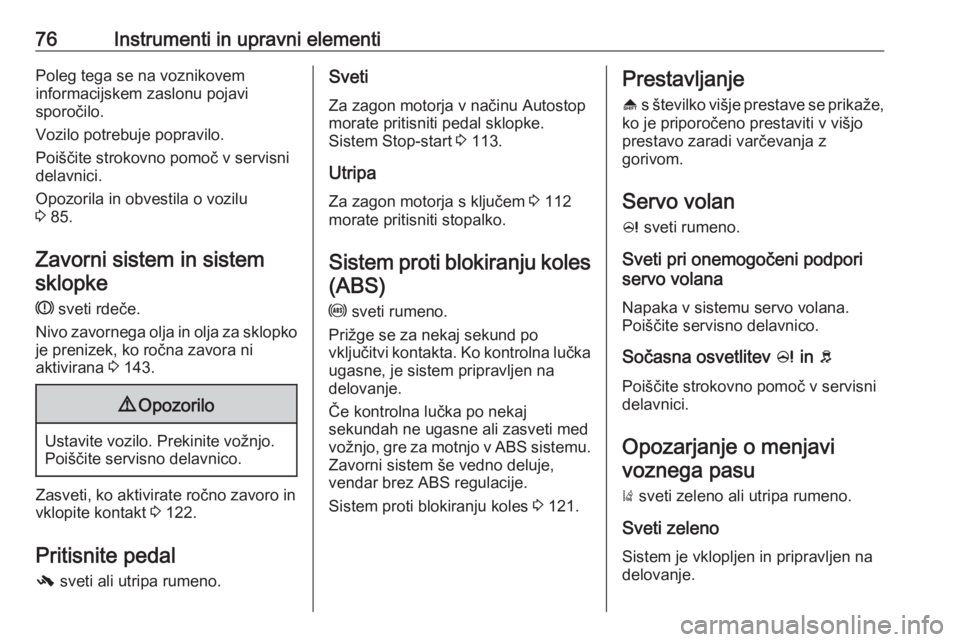

76Instrumenti in upravni elementiPoleg tega se na voznikovem
informacijskem zaslonu pojavi
sporočilo.
Vozilo potrebuje popravilo.
Poiščite strokovno pomoč v servisni delavnici.
Opozorila in obvestila o vozilu
3 85.
Zavorni sistem in sistem sklopke
R sveti rdeče.
Nivo zavornega olja in olja za sklopko
je prenizek, ko ročna zavora ni
aktivirana 3 143.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Zasveti, ko aktivirate ročno zavoro in
vklopite kontakt 3 122.
Pritisnite pedal
- sveti ali utripa rumeno.
Sveti
Za zagon motorja v načinu Autostop
morate pritisniti pedal sklopke.
Sistem Stop-start 3 113.
Utripa Za zagon motorja s ključem 3 112
morate pritisniti stopalko.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v ABS sistemu. Zavorni sistem še vedno deluje,
vendar brez ABS regulacije.
Sistem proti blokiranju koles 3 121.Prestavljanje
[ s številko višje prestave se prikaže,
ko je priporočeno prestaviti v višjo
prestavo zaradi varčevanja z
gorivom.
Servo volan
c sveti rumeno.
Sveti pri onemogočeni podpori
servo volana
Napaka v sistemu servo volana.
Poiščite servisno delavnico.
Sočasna osvetlitev c in b
Poiščite strokovno pomoč v servisni
delavnici.
Opozarjanje o menjavi voznega pasu
) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na delovanje.

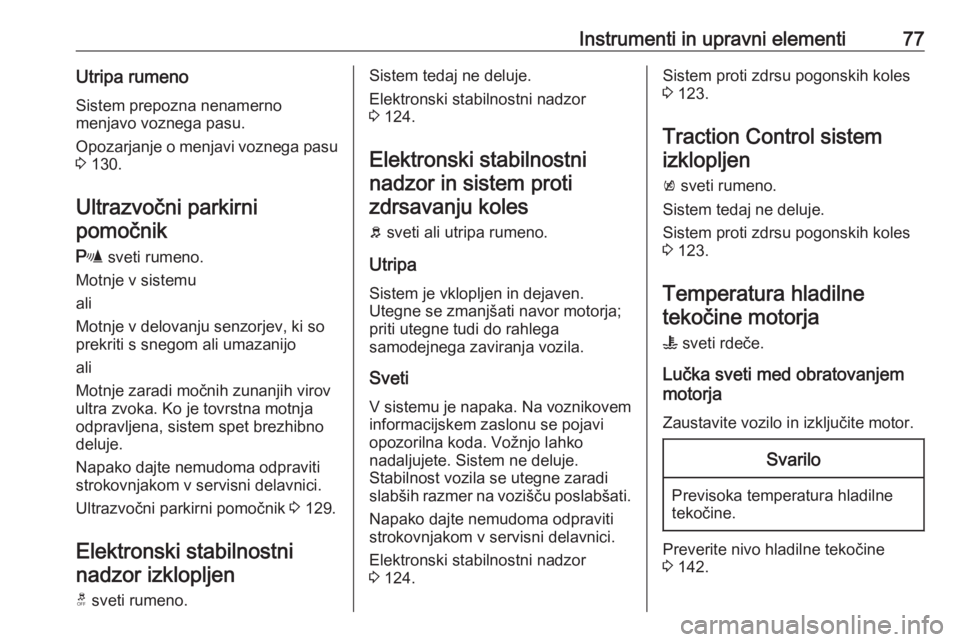

Instrumenti in upravni elementi77Utripa rumeno
Sistem prepozna nenamerno
menjavo voznega pasu.
Opozarjanje o menjavi voznega pasu 3 130.
Ultrazvočni parkirni
pomočnik
r sveti rumeno.
Motnje v sistemu
ali
Motnje v delovanju senzorjev, ki so
prekriti s snegom ali umazanijo
ali
Motnje zaradi močnih zunanjih virov
ultra zvoka. Ko je tovrstna motnja
odpravljena, sistem spet brezhibno
deluje.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Ultrazvočni parkirni pomočnik 3 129.
Elektronski stabilnostni nadzor izklopljen
t sveti rumeno.Sistem tedaj ne deluje.
Elektronski stabilnostni nadzor
3 124.
Elektronski stabilnostni nadzor in sistem proti zdrsavanju koles
b sveti ali utripa rumeno.
Utripa Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Sveti
V sistemu je napaka. Na voznikovem informacijskem zaslonu se pojavi
opozorilna koda. Vožnjo lahko
nadaljujete. Sistem ne deluje.
Stabilnost vozila se utegne zaradi
slabših razmer na vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Elektronski stabilnostni nadzor
3 124.Sistem proti zdrsu pogonskih koles
3 123.
Traction Control sistem izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Sistem proti zdrsu pogonskih koles
3 123.
Temperatura hladilne tekočine motorja
W sveti rdeče.
Lučka sveti med obratovanjem
motorja
Zaustavite vozilo in izključite motor.Svarilo
Previsoka temperatura hladilne
tekočine.
Preverite nivo hladilne tekočine
3 142.

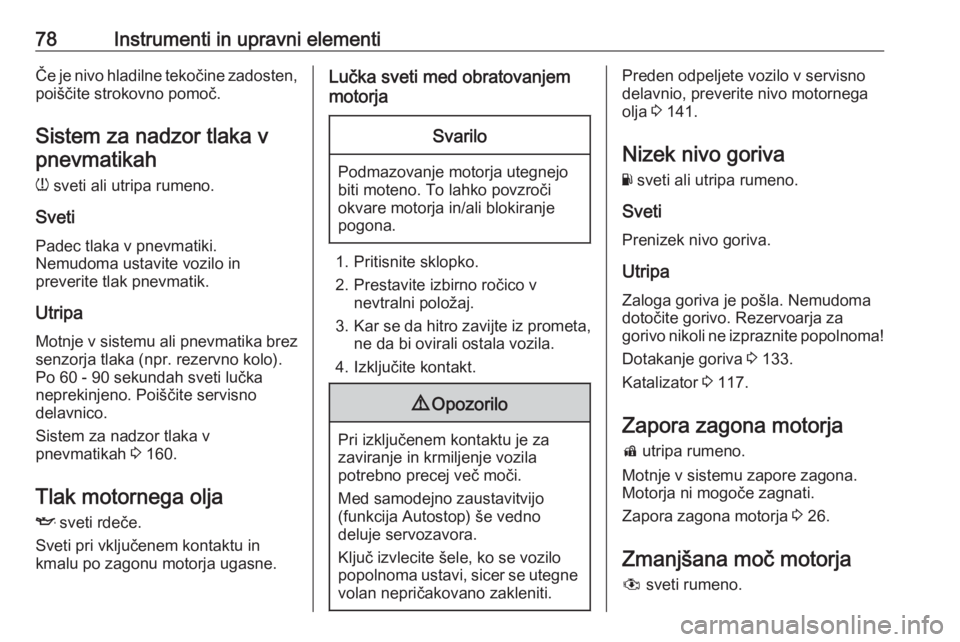

78Instrumenti in upravni elementiČe je nivo hladilne tekočine zadosten,poiščite strokovno pomoč.
Sistem za nadzor tlaka vpnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Utripa
Motnje v sistemu ali pnevmatika brez senzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Sistem za nadzor tlaka v
pnevmatikah 3 160.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.Lučka sveti med obratovanjem
motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite sklopko.
2. Prestavite izbirno ročico v nevtralni položaj.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.
9 Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči.
Med samodejno zaustavitvijo
(funkcija Autostop) še vedno
deluje servozavora.
Ključ izvlecite šele, ko se vozilo
popolnoma ustavi, sicer se utegne volan nepričakovano zakleniti.
Preden odpeljete vozilo v servisno
delavnio, preverite nivo motornega
olja 3 141.
Nizek nivo goriva
Y sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa Zaloga goriva je pošla. Nemudoma
dotočite gorivo. Rezervoarja za
gorivo nikoli ne izpraznite popolnoma!
Dotakanje goriva 3 133.
Katalizator 3 117.
Zapora zagona motorja d utripa rumeno.
Motnje v sistemu zapore zagona. Motorja ni mogoče zagnati.
Zapora zagona motorja 3 26.
Zmanjšana moč motorja
# sveti rumeno.
