Fahren und Bedienung139Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge
automatisch. Wenn eine größere
Menge eingefüllt wird, empfehlen wir,
das Fahrzeug erst dann Sonnenlicht
auszusetzen, wenn die überschüs‐
sige Menge verbraucht ist.

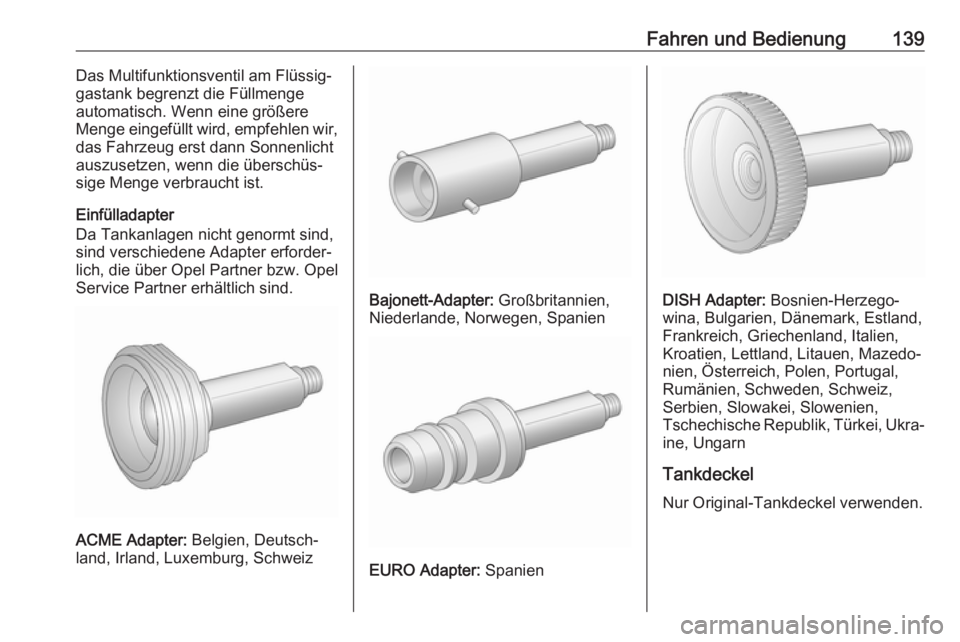

Einfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐
lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
DISH Adapter: Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Estland,
Frankreich, Griechenland, Italien,
Kroatien, Lettland, Litauen, Mazedo‐
nien, Österreich, Polen, Portugal,
Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechische Republik, Türkei, Ukra‐ ine, Ungarn
Tankdeckel Nur Original-Tankdeckel verwenden.

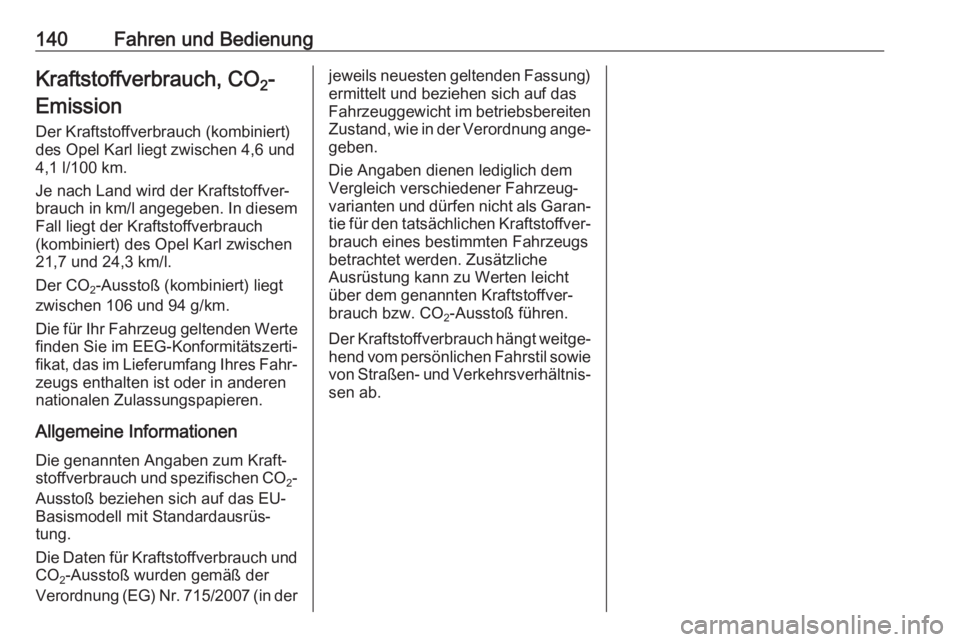

140Fahren und BedienungKraftstoffverbrauch, CO2-
Emission
Der Kraftstoffverbrauch (kombiniert)
des Opel Karl liegt zwischen 4,6 und
4,1 l/100 km.
Je nach Land wird der Kraftstoffver‐
brauch in km/l angegeben. In diesem
Fall liegt der Kraftstoffverbrauch
(kombiniert) des Opel Karl zwischen
21,7 und 24,3 km/l.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 106 und 94 g/km.
Die für Ihr Fahrzeug geltenden Werte finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die genannten Angaben zum Kraft‐
stoffverbrauch und spezifischen CO
2-
Ausstoß beziehen sich auf das EU-
Basismodell mit Standardausrüs‐
tung.
Die Daten für Kraftstoffverbrauch und CO 2-Ausstoß wurden gemäß der
Verordnung (EG) Nr. 715/2007 (in derjeweils neuesten geltenden Fassung) ermittelt und beziehen sich auf das
Fahrzeuggewicht im betriebsbereiten Zustand, wie in der Verordnung ange‐
geben.
Die Angaben dienen lediglich dem
Vergleich verschiedener Fahrzeug‐
varianten und dürfen nicht als Garan‐ tie für den tatsächlichen Kraftstoffver‐
brauch eines bestimmten Fahrzeugs betrachtet werden. Zusätzliche
Ausrüstung kann zu Werten leicht über dem genannten Kraftstoffver‐
brauch bzw. CO 2-Ausstoß führen.
Der Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐
sen ab.

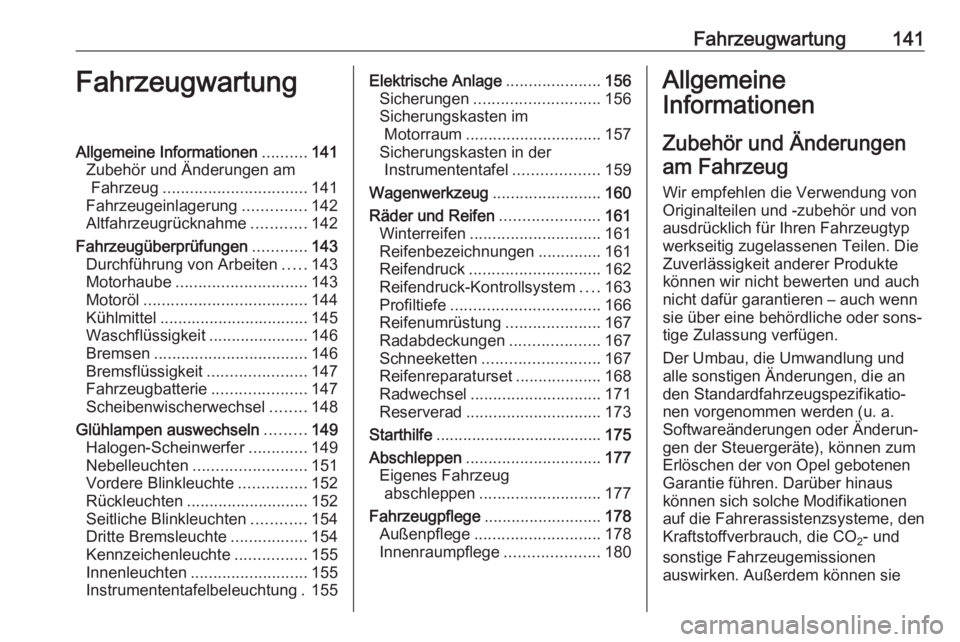

Fahrzeugwartung141FahrzeugwartungAllgemeine Informationen..........141
Zubehör und Änderungen am Fahrzeug ................................ 141
Fahrzeugeinlagerung ..............142
Altfahrzeugrücknahme ............142
Fahrzeugüberprüfungen ............143
Durchführung von Arbeiten .....143
Motorhaube ............................. 143
Motoröl .................................... 144
Kühlmittel ................................. 145
Waschflüssigkeit ......................146
Bremsen .................................. 146
Bremsflüssigkeit ......................147
Fahrzeugbatterie .....................147
Scheibenwischerwechsel ........148
Glühlampen auswechseln .........149
Halogen-Scheinwerfer .............149
Nebelleuchten ......................... 151
Vordere Blinkleuchte ...............152
Rückleuchten ........................... 152
Seitliche Blinkleuchten ............154
Dritte Bremsleuchte .................154
Kennzeichenleuchte ................155
Innenleuchten .......................... 155
Instrumententafelbeleuchtung . 155Elektrische Anlage .....................156
Sicherungen ............................ 156
Sicherungskasten im Motorraum .............................. 157
Sicherungskasten in der Instrumententafel ...................159
Wagenwerkzeug ........................160
Räder und Reifen ......................161
Winterreifen ............................. 161
Reifenbezeichnungen ..............161
Reifendruck ............................. 162
Reifendruck-Kontrollsystem ....163
Profiltiefe ................................. 166
Reifenumrüstung .....................167
Radabdeckungen ....................167
Schneeketten .......................... 167
Reifenreparaturset ...................168
Radwechsel ............................. 171
Reserverad .............................. 173
Starthilfe ..................................... 175
Abschleppen .............................. 177
Eigenes Fahrzeug abschleppen ........................... 177
Fahrzeugpflege .......................... 178
Außenpflege ............................ 178
Innenraumpflege .....................180Allgemeine
Informationen
Zubehör und Änderungenam Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte können wir nicht bewerten und auchnicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Der Umbau, die Umwandlung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a. Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum
Erlöschen der von Opel gebotenen
Garantie führen. Darüber hinaus
können sich solche Modifikationen
auf die Fahrerassistenzsysteme, den
Kraftstoffverbrauch, die CO 2- und
sonstige Fahrzeugemissionen
auswirken. Außerdem können sie

142Fahrzeugwartungbewirken, dass die
Zulassungsbescheinigung ihre
Gültigkeit verliert.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen. Fahrzeug gegen
Wegrollen sichern.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐
terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind
auf unserer Website verfügbar. Nur
offiziell anerkannte Recyclingstellen
mit dieser Aufgabe betrauen.

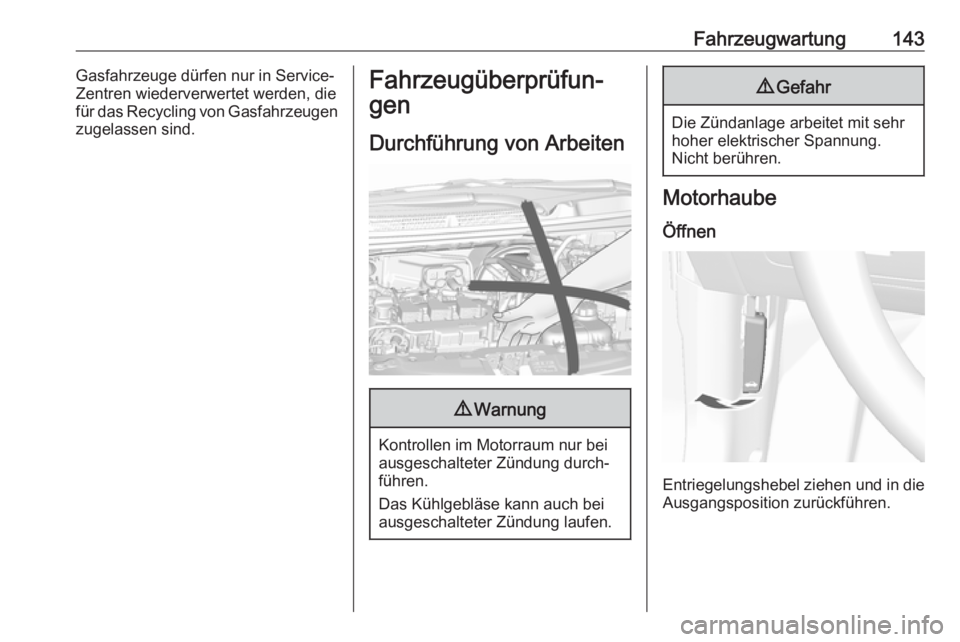

Fahrzeugwartung143Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen
zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.

144Fahrzeugwartung

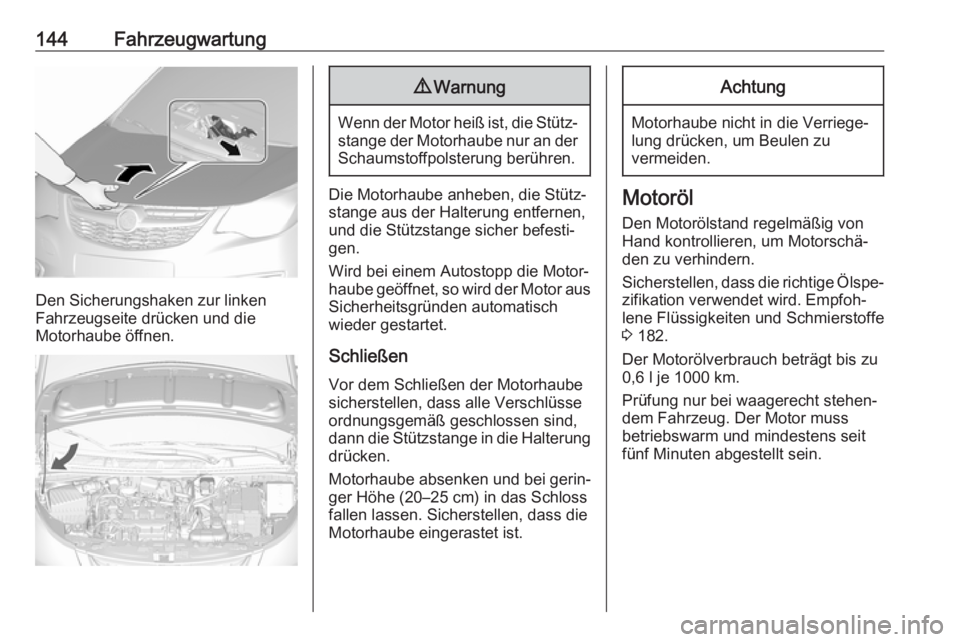

Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
9 Warnung
Wenn der Motor heiß ist, die Stütz‐
stange der Motorhaube nur an der Schaumstoffpolsterung berühren.
Die Motorhaube anheben, die Stütz‐
stange aus der Halterung entfernen,
und die Stützstange sicher befesti‐
gen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Schließen
Vor dem Schließen der Motorhaube
sicherstellen, dass alle Verschlüsse
ordnungsgemäß geschlossen sind,
dann die Stützstange in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.
Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern.
Sicherstellen, dass die richtige Ölspe‐
zifikation verwendet wird. Empfoh‐
lene Flüssigkeiten und Schmierstoffe
3 182.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
fünf Minuten abgestellt sein.

Fahrzeugwartung145

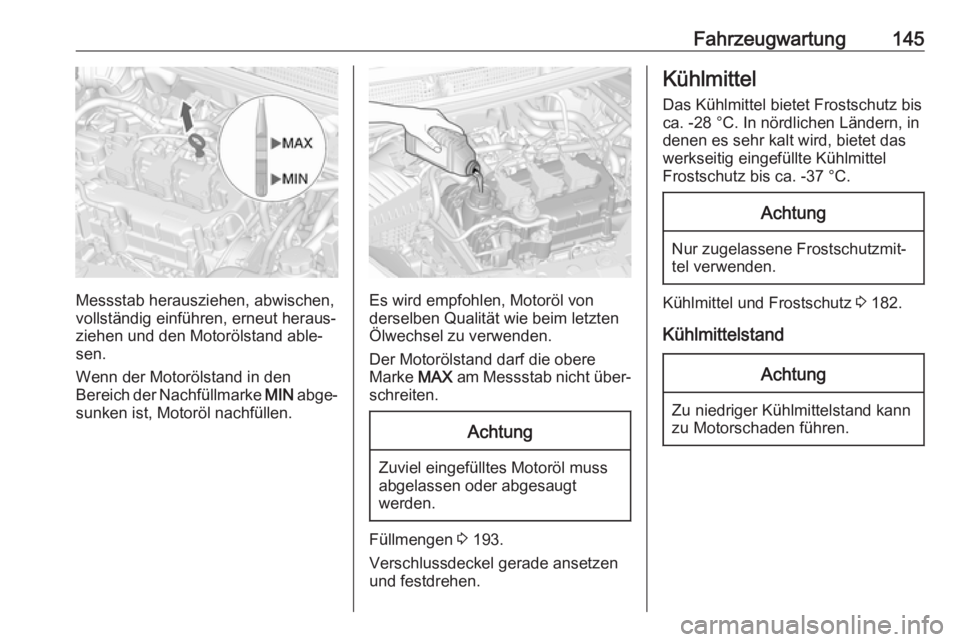

Messstab herausziehen, abwischen,
vollständig einführen, erneut heraus‐
ziehen und den Motorölstand able‐
sen.
Wenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Füllmengen 3 193.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel
Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In nördlichen Ländern, in
denen es sehr kalt wird, bietet das
werkseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittel und Frostschutz 3 182.
Kühlmittelstand
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.

146Fahrzeugwartung

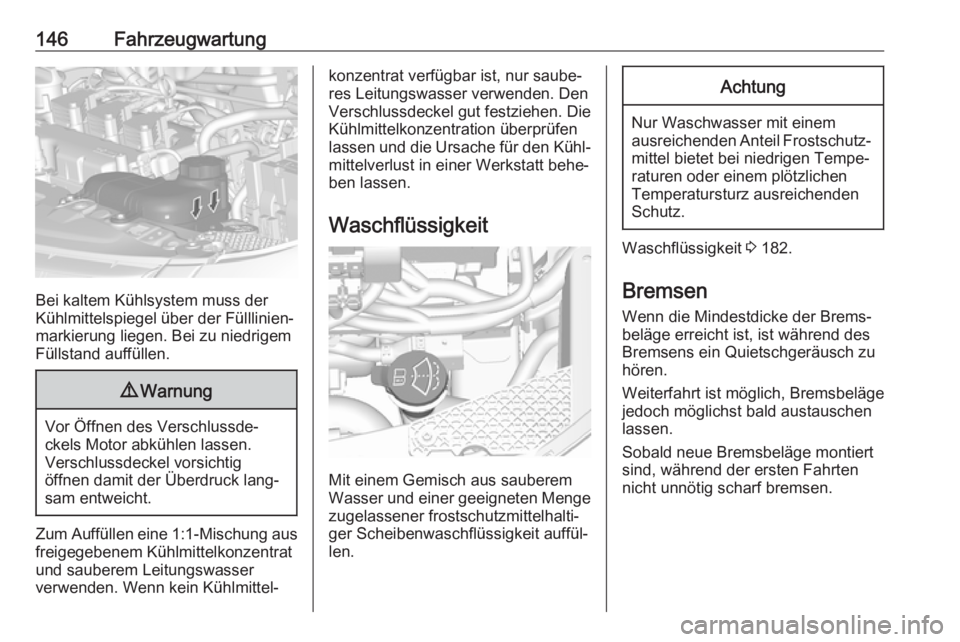

Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen damit der Überdruck lang‐
sam entweicht.
Zum Auffüllen eine 1:1-Mischung aus freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser
verwenden. Wenn kein Kühlmittel‐
konzentrat verfügbar ist, nur saube‐
res Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
zugelassener frostschutzmittelhalti‐
ger Scheibenwaschflüssigkeit auffül‐
len.
Achtung
Nur Waschwasser mit einem
ausreichenden Anteil Frostschutz‐ mittel bietet bei niedrigen Tempe‐
raturen oder einem plötzlichen
Temperatursturz ausreichenden
Schutz.
Waschflüssigkeit 3 182.
Bremsen Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten nicht unnötig scharf bremsen.

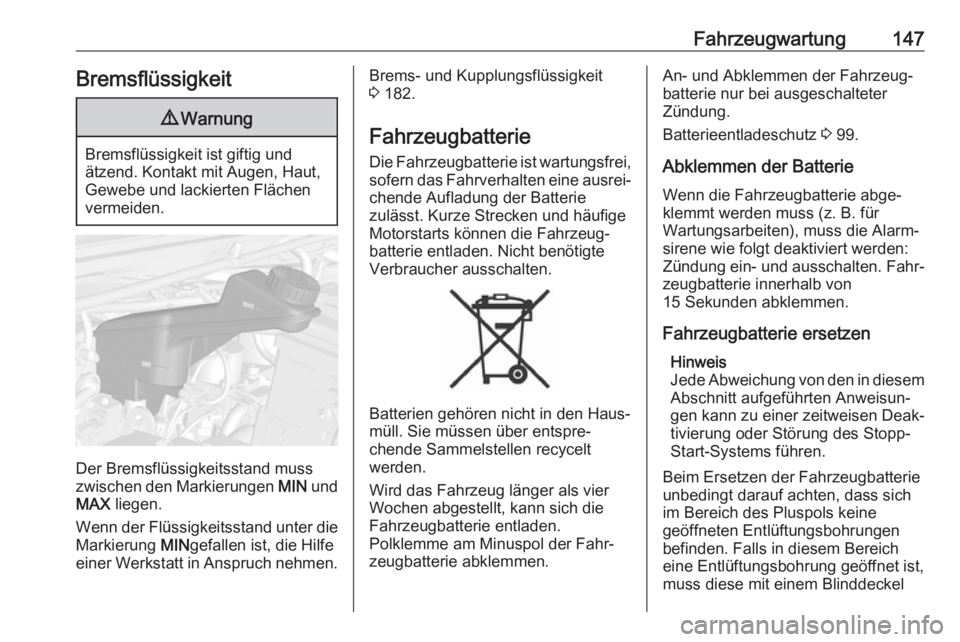

Fahrzeugwartung147Bremsflüssigkeit9Warnung
Bremsflüssigkeit ist giftig und
ätzend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss zwischen den Markierungen MIN und
MAX liegen.
Wenn der Flüssigkeitsstand unter die Markierung MINgefallen ist, die Hilfe
einer Werkstatt in Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
3 182.
Fahrzeugbatterie
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie
zulässt. Kurze Strecken und häufige Motorstarts können die Fahrzeug‐
batterie entladen. Nicht benötigte
Verbraucher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Wird das Fahrzeug länger als vier
Wochen abgestellt, kann sich die
Fahrzeugbatterie entladen.
Polklemme am Minuspol der Fahr‐
zeugbatterie abklemmen.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Batterieentladeschutz 3 99.
Abklemmen der Batterie
Wenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr‐
zeugbatterie innerhalb von
15 Sekunden abklemmen.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung oder Störung des Stopp-
Start-Systems führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel

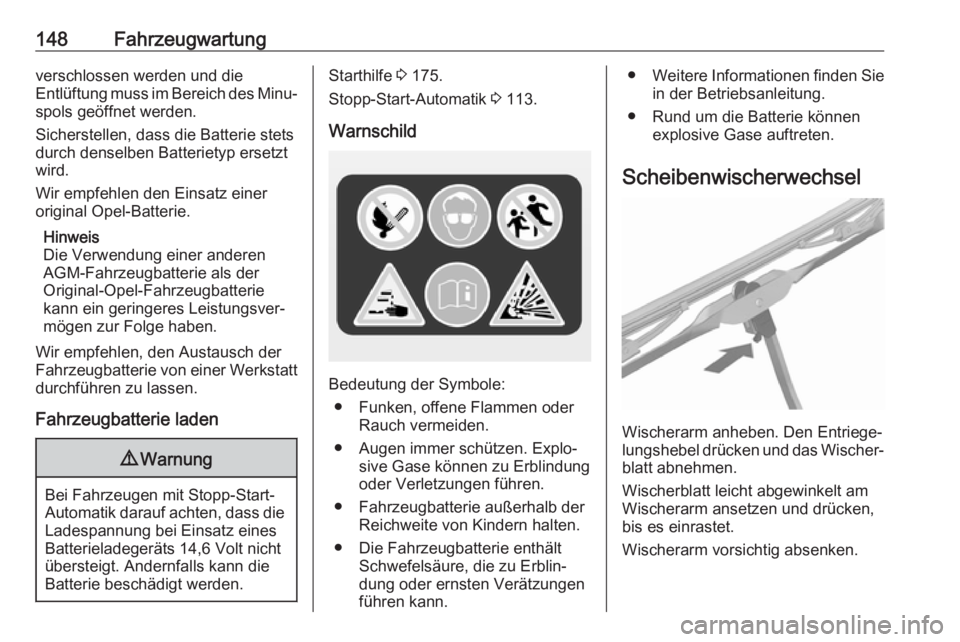

148Fahrzeugwartungverschlossen werden und die
Entlüftung muss im Bereich des Minu‐
spols geöffnet werden.
Sicherstellen, dass die Batterie stets
durch denselben Batterietyp ersetzt wird.
Wir empfehlen den Einsatz einer
original Opel-Batterie.
Hinweis
Die Verwendung einer anderen
AGM-Fahrzeugbatterie als der
Original-Opel-Fahrzeugbatterie
kann ein geringeres Leistungsver‐
mögen zur Folge haben.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Batterie beschädigt werden.
Starthilfe 3 175.
Stopp-Start-Automatik 3 113.
Warnschild
Bedeutung der Symbole: ● Funken, offene Flammen oder Rauch vermeiden.
● Augen immer schützen. Explo‐ sive Gase können zu Erblindung
oder Verletzungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Weitere Informationen finden Sie
in der Betriebsanleitung.
● Rund um die Batterie können explosive Gase auftreten.
Scheibenwischerwechsel
Wischerarm anheben. Den Entriege‐
lungshebel drücken und das Wischer‐
blatt abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken, bis es einrastet.
Wischerarm vorsichtig absenken.
