OPEL KARL 2018 Betriebsanleitung (in German)

Kurz und bündig9AußenspiegelManuelle Einstellung
Hebel in gewünschte Richtung
schwenken.
Außenspiegel 3 27, Manuelles
Einstellen 3 27.
Elektrisches Einstellen
Entsprechenden Außenspiegel
auswählen und einstellen.
Elektrisches Einstellen 3 27, klapp‐
bare Außenspiegel 3 27.
Heizbare Außenspiegel 3 28.
Lenkradeinstellung
Den Griff entriegeln, das Lenkrad
einstellen, den Griff einrasten und
darauf achten, dass er komplett
verriegelt ist.
Das Lenkrad nur bei stehendem
Fahrzeug und gelöster Lenkrad‐
sperre einstellen.
Airbag-System 3 39, Zündschloss‐
stellungen 3 111.

10Kurz und bündigInstrumententafelübersicht

Kurz und bündig111Zentralverriegelung ...............21
Elektrische
Fensterbetätigung .................29
2 Außenspiegel ........................ 27
3 Geschwindigkeitsregler ......126
Geschwindigkeitsbe‐
grenzer ............................... 128
Lenkradheizung ....................61
4 Blinker, Lichthupe,
Abblendlicht und Fernlicht ....96
Beleuchtung beim
Aussteigen ........................... 98
Parklicht ................................ 97
5 Seitliche Belüftungsdüsen ..107
6 Instrumente .......................... 66
7 Driver Information Center ...... 77
8 Fernbedienung am
Lenkrad ................................ 61
9 Frontscheibenwischer,
Frontscheibenwasch‐
anlage, Heckscheiben‐
wischer, Heckscheiben‐
waschanlage ......................... 62
10 Mittlere Belüftungsdüsen ...10711 Warnblinker .......................... 95
12 Info-Display ........................... 82
13 Status-LED der Diebstahl‐
warnanlage .......................... 26
14 Infotainment System
15 Handschuhfach ....................53
16 Klimatisierungssystem ........100
17 AUX-Eingang, USB‑Eingang
18 Wählhebel, Schaltgetriebe . 118
Wählhebel,
automatisiertes
Schaltgetriebe .....................118
19 Sitzheizung ........................... 36
20 Parkbremse ......................... 122
21 Zündschloss mit
Lenkradsperre ....................111
22 Hupe .................................... 62
Fahrer-Airbag ....................... 43
23 Entriegelungsgriff der
Motorhaube ........................ 143
24 Lenkradeinstellung ...............61
25 Sicherungskasten ..............159
26 Traktionskontrolle ............... 123
City-Modus .......................... 125Stopp-Start-Automatik ......... 113
Kraftstoffwahltaste ................67
Spurverlassenswarnung ....131
Elektronische Stabilitäts‐
regelung ............................. 124
27 Lichtschalter ......................... 94
Leuchtweitenregulierung ......95
Nebelleuchte ......................... 96
Nebelschlussleuchte ............96
Helligkeit der Instrumen‐
tentafelbeleuchtung ..............97

12Kurz und bündigAußenbeleuchtung
Lichtschalter
Lichtschalter drehen:
7:Beleuchtung aus8:Standlicht9:Scheinwerfer
Nebellicht/Nebelleuchten Taste am Lichtschalter drücken:
>:Nebelleuchtenr:NebelschlussleuchteLichthupe, Fernlicht und
AbblendlichtLichthupe:Hebel ziehenFernlicht:Hebel drückenAbblendlicht:Hebel drücken oder
ziehen
Fernlicht 3 94, Lichthupe 3 94.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Blinker 3 96, Parklicht 3 97.

Kurz und bündig13Warnblinker
Wird durch Drücken von ¨ bedient.
Warnblinker 3 95.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:SchnellLO:LangsamE:IntervallwischenOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf die Position
2 drücken.
Scheibenwischer 3 62.

14Kurz und bündigScheibenwaschanlage
Hebel ziehen.
Scheibenwaschanlage 3 62,
Waschflüssigkeit 3 146, Scheiben‐
wischerwechsel 3 148.
Heckscheibenwischer
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
oberer Schalter:Dauerbetriebunterer
Schalter:IntervallbetriebMittelstellung:ausHeckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für
einige Wischbewegungen einge‐ schaltet.
Heckscheibenwischer und Waschan‐ lage 3 63.

Kurz und bündig15Klimatisierung
Heizbare Heckscheibe
Die Heizung wird durch Drücken von
Ü bedient.
Heckscheibenheizung 3 31.
Heizbare Außenspiegel
Durch Drücken auf Ü werden auch
die heizbaren Außenspiegel aktiviert.
Heizbare Außenspiegel 3 28.
Entfeuchtung und Enteisung der
Scheiben
● Luftverteilungsregler auf V stel‐
len.
● Temperaturregler auf die wärm‐ ste Stufe stellen.
● Gebläsegeschwindigkeit auf die höchste Stufe stellen.
● Elektronische Klimatisierungsau‐
tomatik: V drücken.
● Heizbare Heckscheibe Ü
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Klimatisierungssystem 3 100.Getriebe
Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal drücken und den Rückwärtsgang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Schaltgetriebe 3 118.

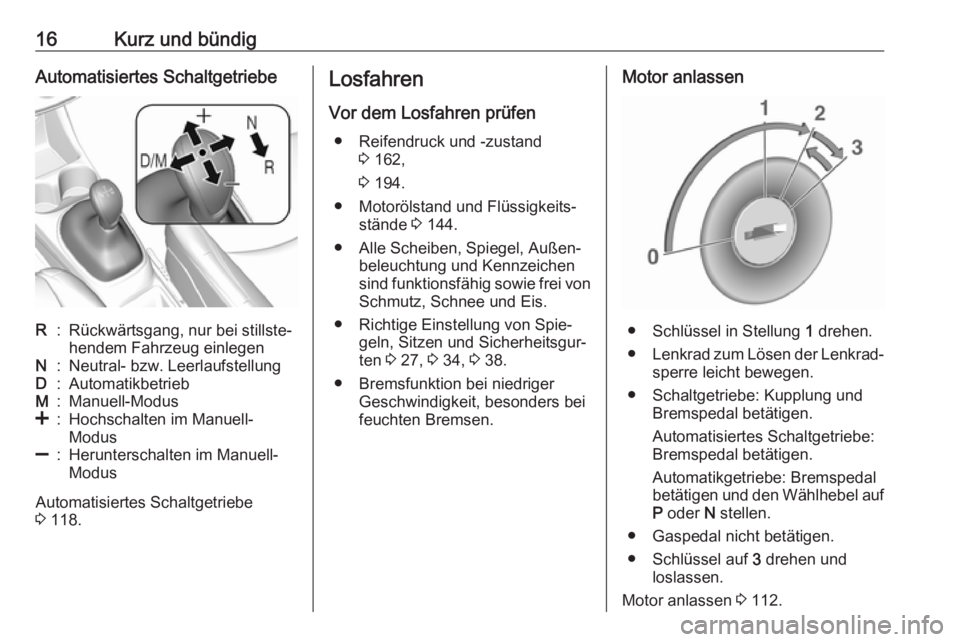

16Kurz und bündigAutomatisiertes SchaltgetriebeR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
Modus
Automatisiertes Schaltgetriebe
3 118.
Losfahren
Vor dem Losfahren prüfen ● Reifendruck und -zustand 3 162,
3 194.
● Motorölstand und Flüssigkeits‐ stände 3 144.
● Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen
sind funktionsfähig sowie frei von Schmutz, Schnee und Eis.
● Richtige Einstellung von Spie‐ geln, Sitzen und Sicherheitsgur‐
ten 3 27, 3 34, 3 38.
● Bremsfunktion bei niedriger Geschwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
● Schlüssel in Stellung 1 drehen.
● Lenkrad zum Lösen der Lenkrad‐
sperre leicht bewegen.
● Schaltgetriebe: Kupplung und Bremspedal betätigen.
Automatisiertes Schaltgetriebe:
Bremspedal betätigen.
Automatikgetriebe: Bremspedal
betätigen und den Wählhebel auf
P oder N stellen.
● Gaspedal nicht betätigen.
● Schlüssel auf 3 drehen und
loslassen.
Motor anlassen 3 112.

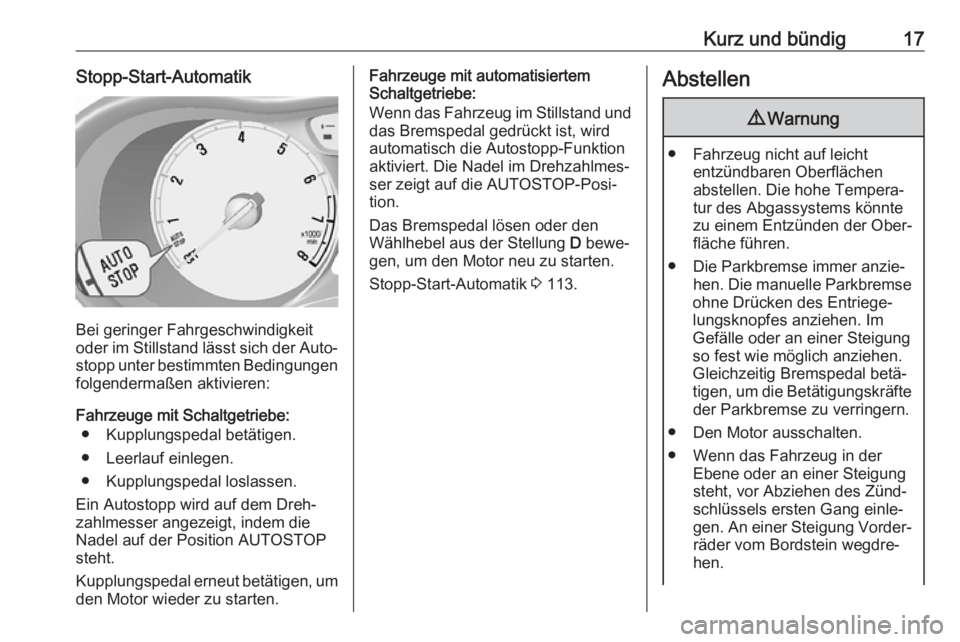

Kurz und bündig17Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der Auto‐
stopp unter bestimmten Bedingungen
folgendermaßen aktivieren:
Fahrzeuge mit Schaltgetriebe: ● Kupplungspedal betätigen.
● Leerlauf einlegen.
● Kupplungspedal loslassen.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Kupplungspedal erneut betätigen, um den Motor wieder zu starten.
Fahrzeuge mit automatisiertem
Schaltgetriebe:
Wenn das Fahrzeug im Stillstand und das Bremspedal gedrückt ist, wird
automatisch die Autostopp-Funktion
aktiviert. Die Nadel im Drehzahlmes‐
ser zeigt auf die AUTOSTOP-Posi‐
tion.
Das Bremspedal lösen oder den
Wählhebel aus der Stellung D bewe‐
gen, um den Motor neu zu starten.
Stopp-Start-Automatik 3 113.Abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
● Den Motor ausschalten.
● Wenn das Fahrzeug in der Ebene oder an einer Steigung
steht, vor Abziehen des Zünd‐
schlüssels ersten Gang einle‐
gen. An einer Steigung Vorder‐
räder vom Bordstein wegdre‐
hen.

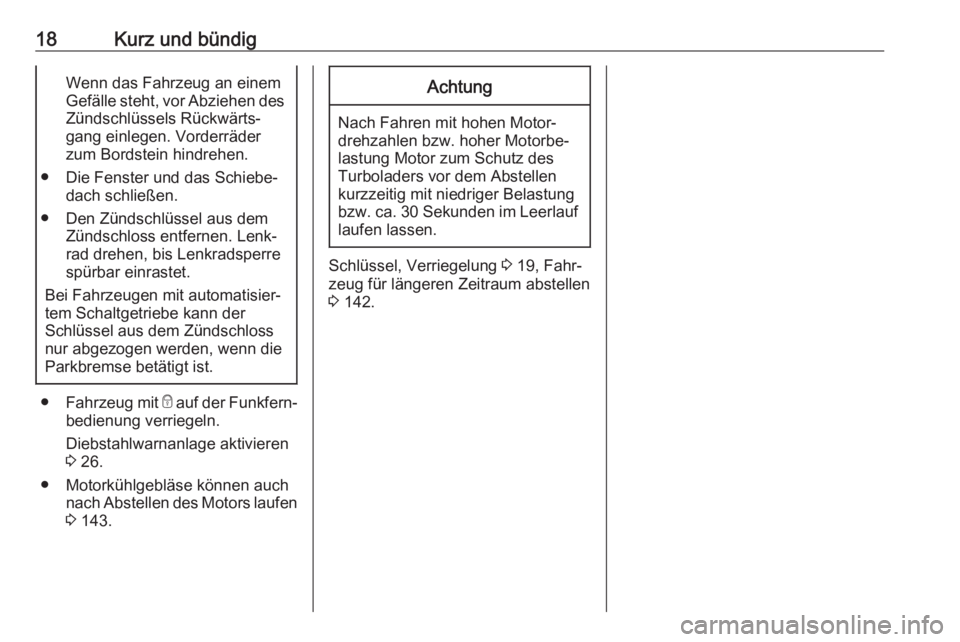

18Kurz und bündigWenn das Fahrzeug an einem
Gefälle steht, vor Abziehen des
Zündschlüssels Rückwärts‐
gang einlegen. Vorderräder
zum Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit automatisier‐
tem Schaltgetriebe kann der
Schlüssel aus dem Zündschloss
nur abgezogen werden, wenn die
Parkbremse betätigt ist.
● Fahrzeug mit e auf der Funkfern‐
bedienung verriegeln.
Diebstahlwarnanlage aktivieren
3 26.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 143.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Schlüssel, Verriegelung 3 19, Fahr‐
zeug für längeren Zeitraum abstellen
3 142.
