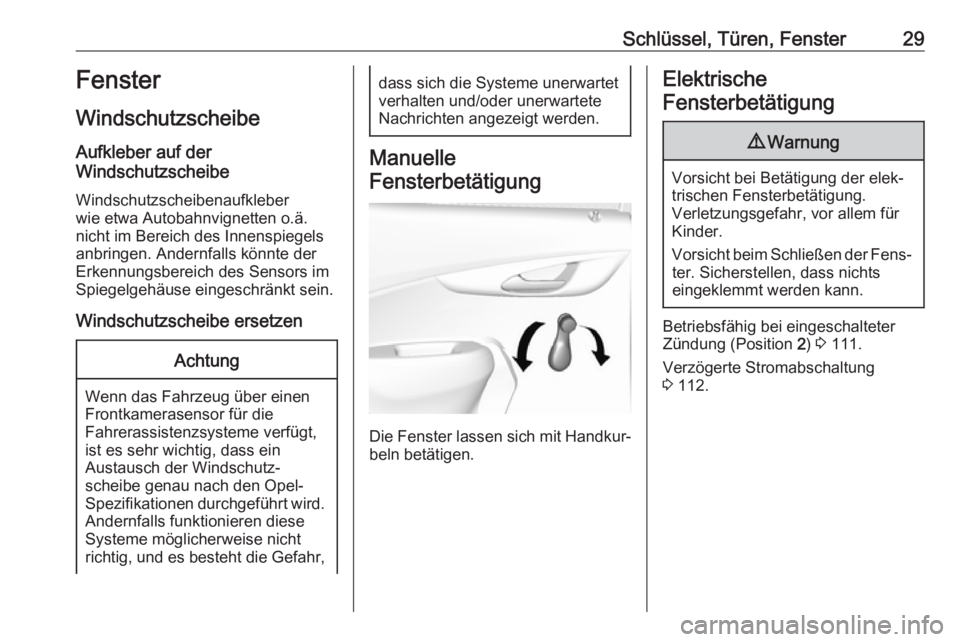

Schlüssel, Türen, Fenster29Fenster
Windschutzscheibe
Aufkleber auf der
Windschutzscheibe
Windschutzscheibenaufkleber
wie etwa Autobahnvignetten o.ä.
nicht im Bereich des Innenspiegels
anbringen. Andernfalls könnte der Erkennungsbereich des Sensors im
Spiegelgehäuse eingeschränkt sein.
Windschutzscheibe ersetzenAchtung
Wenn das Fahrzeug über einen
Frontkamerasensor für die
Fahrerassistenzsysteme verfügt,
ist es sehr wichtig, dass ein
Austausch der Windschutz‐
scheibe genau nach den Opel-
Spezifikationen durchgeführt wird. Andernfalls funktionieren dieseSysteme möglicherweise nicht
richtig, und es besteht die Gefahr,
dass sich die Systeme unerwartet
verhalten und/oder unerwartete
Nachrichten angezeigt werden.
Manuelle
Fensterbetätigung
Die Fenster lassen sich mit Handkur‐ beln betätigen.
Elektrische
Fensterbetätigung9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Fensterbetätigung.
Verletzungsgefahr, vor allem für Kinder.
Vorsicht beim Schließen der Fens‐ ter. Sicherstellen, dass nichts
eingeklemmt werden kann.
Betriebsfähig bei eingeschalteter
Zündung (Position 2) 3 111.
Verzögerte Stromabschaltung
3 112.

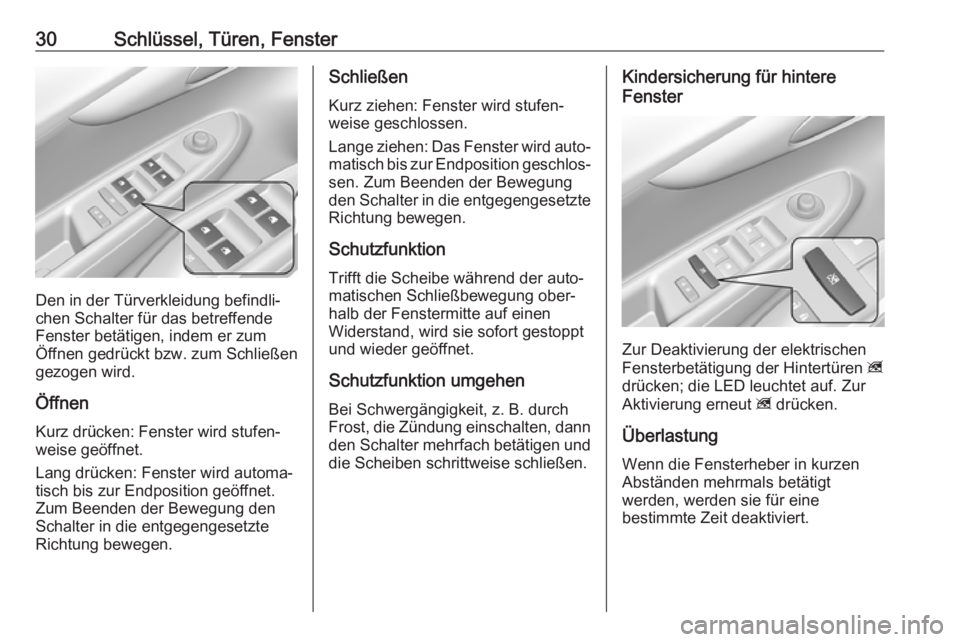

30Schlüssel, Türen, Fenster
Den in der Türverkleidung befindli‐
chen Schalter für das betreffende
Fenster betätigen, indem er zum
Öffnen gedrückt bzw. zum Schließen
gezogen wird.
Öffnen Kurz drücken: Fenster wird stufen‐
weise geöffnet.
Lang drücken: Fenster wird automa‐
tisch bis zur Endposition geöffnet.
Zum Beenden der Bewegung den
Schalter in die entgegengesetzte
Richtung bewegen.
Schließen
Kurz ziehen: Fenster wird stufen‐
weise geschlossen.
Lange ziehen: Das Fenster wird auto‐ matisch bis zur Endposition geschlos‐
sen. Zum Beenden der Bewegung
den Schalter in die entgegengesetzte
Richtung bewegen.
Schutzfunktion
Trifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen
Widerstand, wird sie sofort gestoppt
und wieder geöffnet.
Schutzfunktion umgehen Bei Schwergängigkeit, z. B. durchFrost, die Zündung einschalten, dann
den Schalter mehrfach betätigen und die Scheiben schrittweise schließen.Kindersicherung für hintere
Fenster
Zur Deaktivierung der elektrischen
Fensterbetätigung der Hintertüren z
drücken; die LED leuchtet auf. Zur
Aktivierung erneut z drücken.
Überlastung
Wenn die Fensterheber in kurzen
Abständen mehrmals betätigt
werden, werden sie für eine
bestimmte Zeit deaktiviert.

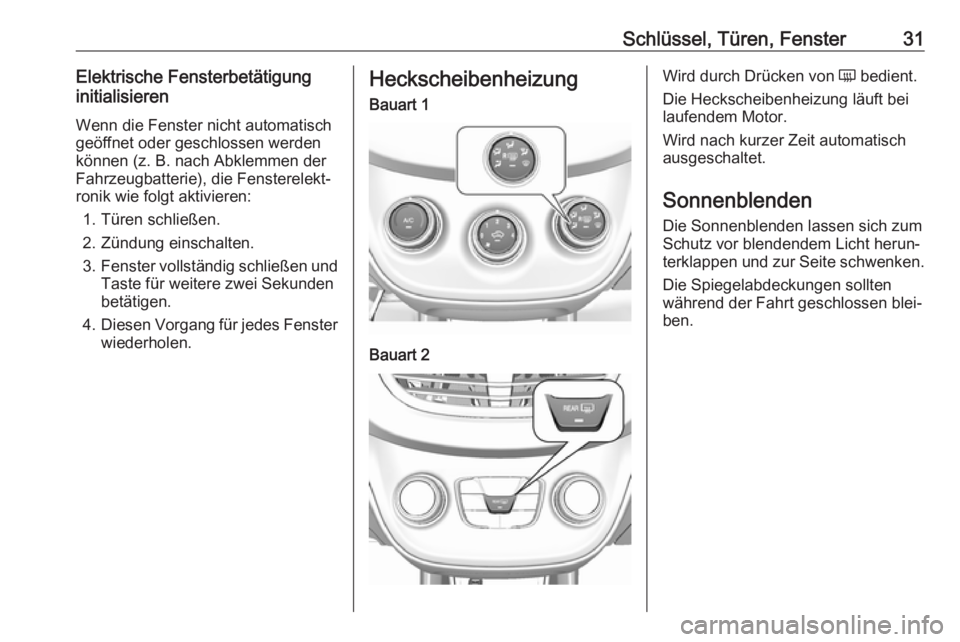

Schlüssel, Türen, Fenster31Elektrische Fensterbetätigung
initialisieren
Wenn die Fenster nicht automatisch
geöffnet oder geschlossen werden
können (z. B. nach Abklemmen der
Fahrzeugbatterie), die Fensterelekt‐
ronik wie folgt aktivieren:
1. Türen schließen.
2. Zündung einschalten.
3. Fenster vollständig schließen und
Taste für weitere zwei Sekunden
betätigen.
4. Diesen Vorgang für jedes Fenster
wiederholen.HeckscheibenheizungBauart 1Bauart 2Wird durch Drücken von Ü bedient.
Die Heckscheibenheizung läuft bei
laufendem Motor.
Wird nach kurzer Zeit automatisch
ausgeschaltet.
Sonnenblenden
Die Sonnenblenden lassen sich zum
Schutz vor blendendem Licht herun‐
terklappen und zur Seite schwenken.
Die Spiegelabdeckungen sollten
während der Fahrt geschlossen blei‐ ben.

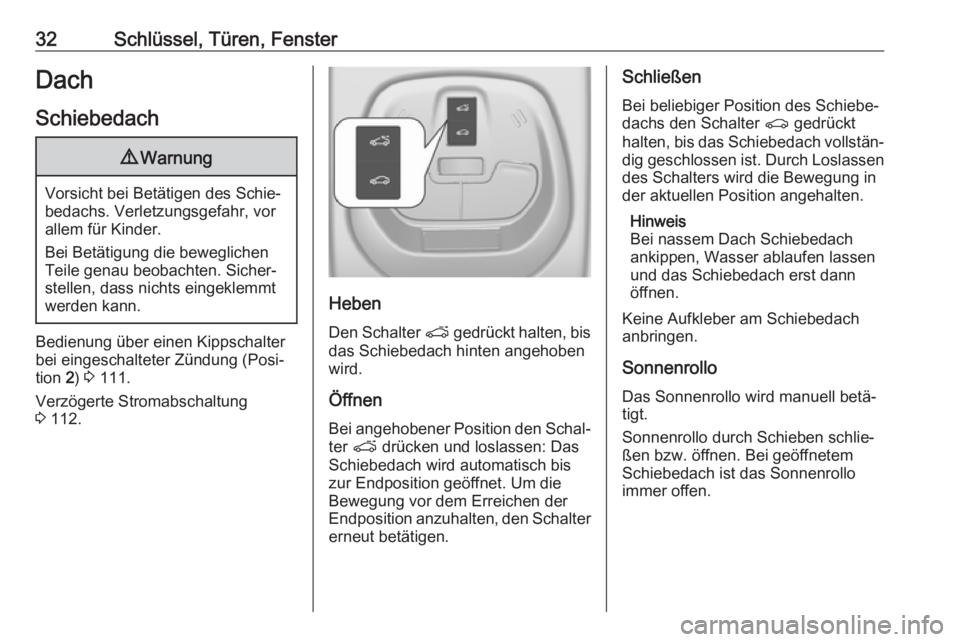

32Schlüssel, Türen, FensterDach
Schiebedach9 Warnung
Vorsicht bei Betätigen des Schie‐
bedachs. Verletzungsgefahr, vor
allem für Kinder.
Bei Betätigung die beweglichen
Teile genau beobachten. Sicher‐
stellen, dass nichts eingeklemmt werden kann.
Bedienung über einen Kippschalter
bei eingeschalteter Zündung (Posi‐
tion 2) 3 111.
Verzögerte Stromabschaltung
3 112.
Heben
Den Schalter p gedrückt halten, bis
das Schiebedach hinten angehoben
wird.
Öffnen Bei angehobener Position den Schal‐
ter p drücken und loslassen: Das
Schiebedach wird automatisch bis
zur Endposition geöffnet. Um die
Bewegung vor dem Erreichen der
Endposition anzuhalten, den Schalter erneut betätigen.
Schließen
Bei beliebiger Position des Schiebe‐
dachs den Schalter r gedrückt
halten, bis das Schiebedach vollstän‐ dig geschlossen ist. Durch Loslassen
des Schalters wird die Bewegung in
der aktuellen Position angehalten.
Hinweis
Bei nassem Dach Schiebedach
ankippen, Wasser ablaufen lassen und das Schiebedach erst dann
öffnen.
Keine Aufkleber am Schiebedach
anbringen.
Sonnenrollo Das Sonnenrollo wird manuell betä‐
tigt.
Sonnenrollo durch Schieben schlie‐ ßen bzw. öffnen. Bei geöffnetem
Schiebedach ist das Sonnenrollo
immer offen.

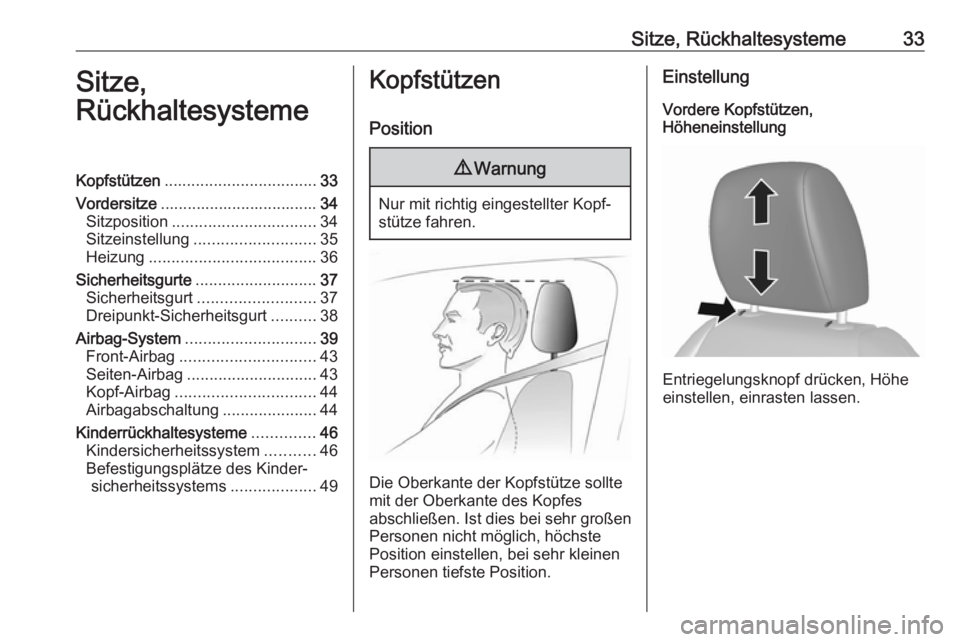

Sitze, Rückhaltesysteme33Sitze,
RückhaltesystemeKopfstützen .................................. 33
Vordersitze ................................... 34
Sitzposition ................................ 34
Sitzeinstellung ........................... 35
Heizung ..................................... 36
Sicherheitsgurte ........................... 37
Sicherheitsgurt .......................... 37
Dreipunkt-Sicherheitsgurt ..........38
Airbag-System ............................. 39
Front-Airbag .............................. 43
Seiten-Airbag ............................. 43
Kopf-Airbag ............................... 44
Airbagabschaltung .....................44
Kinderrückhaltesysteme ..............46
Kindersicherheitssystem ...........46
Befestigungsplätze des Kinder‐ sicherheitssystems ...................49Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes
abschließen. Ist dies bei sehr großen Personen nicht möglich, höchste
Position einstellen, bei sehr kleinen
Personen tiefste Position.
Einstellung
Vordere Kopfstützen,
Höheneinstellung
Entriegelungsknopf drücken, Höhe
einstellen, einrasten lassen.

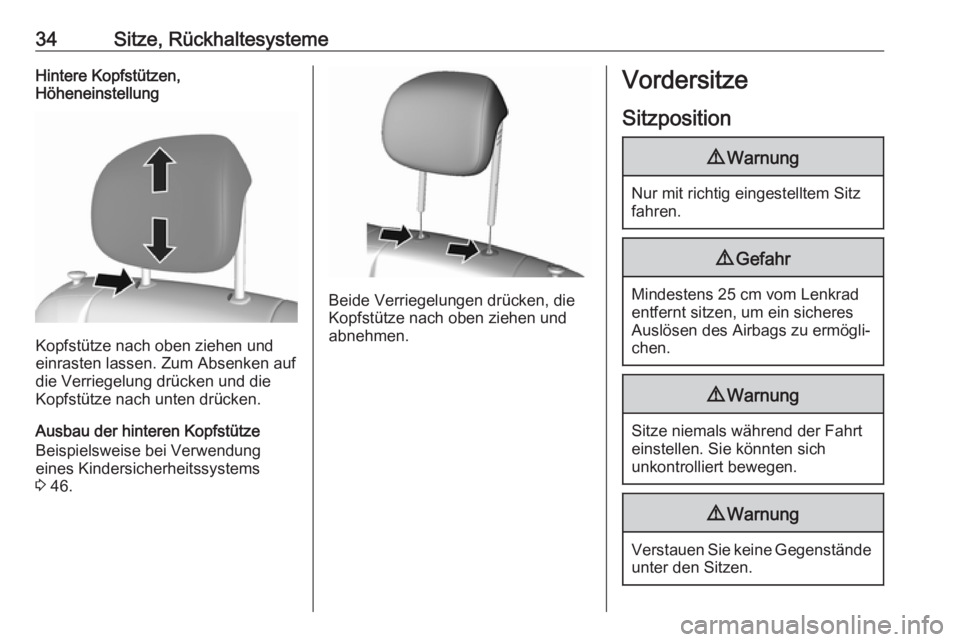

34Sitze, RückhaltesystemeHintere Kopfstützen,
Höheneinstellung
Kopfstütze nach oben ziehen und
einrasten lassen. Zum Absenken auf die Verriegelung drücken und die
Kopfstütze nach unten drücken.
Ausbau der hinteren Kopfstütze
Beispielsweise bei Verwendung
eines Kindersicherheitssystems
3 46.
Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und
abnehmen.
Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich
unkontrolliert bewegen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.

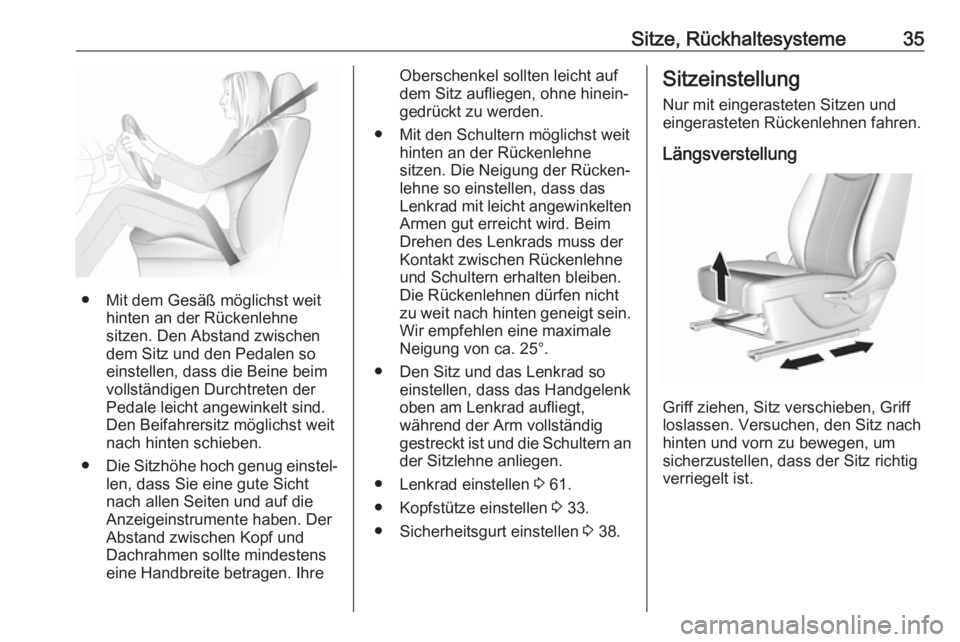

Sitze, Rückhaltesysteme35
● Mit dem Gesäß möglichst weithinten an der Rückenlehne
sitzen. Den Abstand zwischen
dem Sitz und den Pedalen so
einstellen, dass die Beine beim
vollständigen Durchtreten der
Pedale leicht angewinkelt sind.
Den Beifahrersitz möglichst weit
nach hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die
Anzeigeinstrumente haben. Der
Abstand zwischen Kopf und
Dachrahmen sollte mindestens
eine Handbreite betragen. Ihre
Oberschenkel sollten leicht auf dem Sitz aufliegen, ohne hinein‐
gedrückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne
sitzen. Die Neigung der Rücken‐
lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so einstellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig
gestreckt ist und die Schultern an der Sitzlehne anliegen.
● Lenkrad einstellen 3 61.
● Kopfstütze einstellen 3 33.
● Sicherheitsgurt einstellen 3 38.Sitzeinstellung
Nur mit eingerasteten Sitzen und
eingerasteten Rückenlehnen fahren.
Längsverstellung
Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu bewegen, um
sicherzustellen, dass der Sitz richtig verriegelt ist.

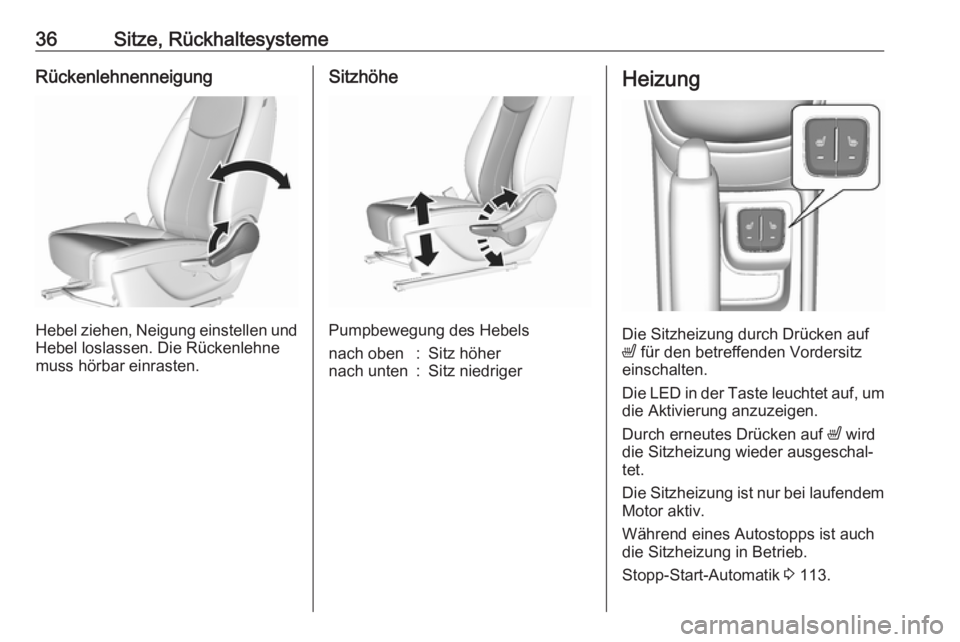

36Sitze, RückhaltesystemeRückenlehnenneigung
Hebel ziehen, Neigung einstellen und
Hebel loslassen. Die Rückenlehne
muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerHeizung
Die Sitzheizung durch Drücken auf
ß für den betreffenden Vordersitz
einschalten.
Die LED in der Taste leuchtet auf, um die Aktivierung anzuzeigen.
Durch erneutes Drücken auf ß wird
die Sitzheizung wieder ausgeschal‐ tet.
Die Sitzheizung ist nur bei laufendem
Motor aktiv.
Während eines Autostopps ist auch die Sitzheizung in Betrieb.
Stopp-Start-Automatik 3 113.

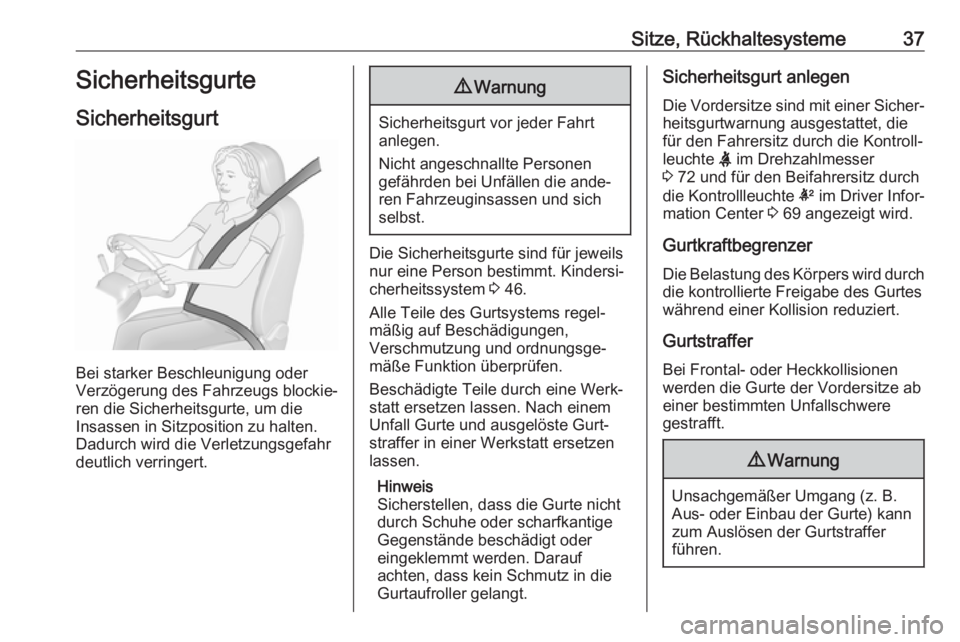

Sitze, Rückhaltesysteme37Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder
Verzögerung des Fahrzeugs blockie‐
ren die Sicherheitsgurte, um die
Insassen in Sitzposition zu halten.
Dadurch wird die Verletzungsgefahr
deutlich verringert.
9 Warnung
Sicherheitsgurt vor jeder Fahrt
anlegen.
Nicht angeschnallte Personen
gefährden bei Unfällen die ande‐ ren Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 46.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen,
Verschmutzung und ordnungsge‐
mäße Funktion überprüfen.
Beschädigte Teile durch eine Werk‐
statt ersetzen lassen. Nach einem
Unfall Gurte und ausgelöste Gurt‐
straffer in einer Werkstatt ersetzen
lassen.
Hinweis
Sicherstellen, dass die Gurte nicht
durch Schuhe oder scharfkantige
Gegenstände beschädigt oder
eingeklemmt werden. Darauf
achten, dass kein Schmutz in die
Gurtaufroller gelangt.
Sicherheitsgurt anlegen
Die Vordersitze sind mit einer Sicher‐heitsgurtwarnung ausgestattet, die
für den Fahrersitz durch die Kontroll‐
leuchte X im Drehzahlmesser
3 72 und für den Beifahrersitz durch
die Kontrollleuchte k im Driver Infor‐
mation Center 3 69 angezeigt wird.
Gurtkraftbegrenzer Die Belastung des Körpers wird durch
die kontrollierte Freigabe des Gurtes
während einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere
gestrafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer
führen.

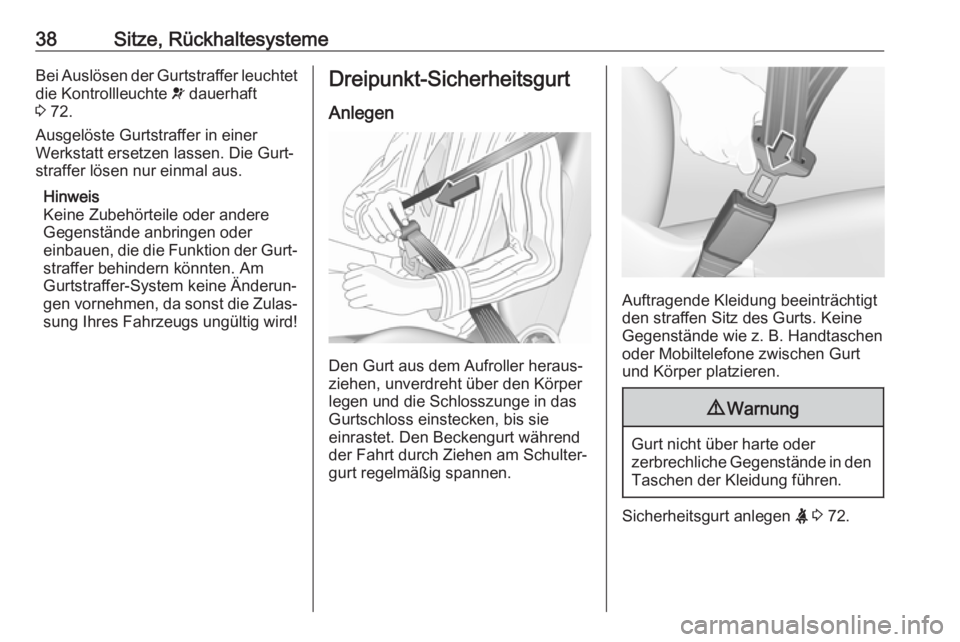

38Sitze, RückhaltesystemeBei Auslösen der Gurtstraffer leuchtetdie Kontrollleuchte v dauerhaft
3 72.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere
Gegenstände anbringen oder
einbauen, die die Funktion der Gurt‐ straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Zulas‐ sung Ihres Fahrzeugs ungültig wird!Dreipunkt-Sicherheitsgurt
Anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie
einrastet. Den Beckengurt während
der Fahrt durch Ziehen am Schulter‐
gurt regelmäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine
Gegenstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder
zerbrechliche Gegenstände in den Taschen der Kleidung führen.
Sicherheitsgurt anlegen X 3 72.
