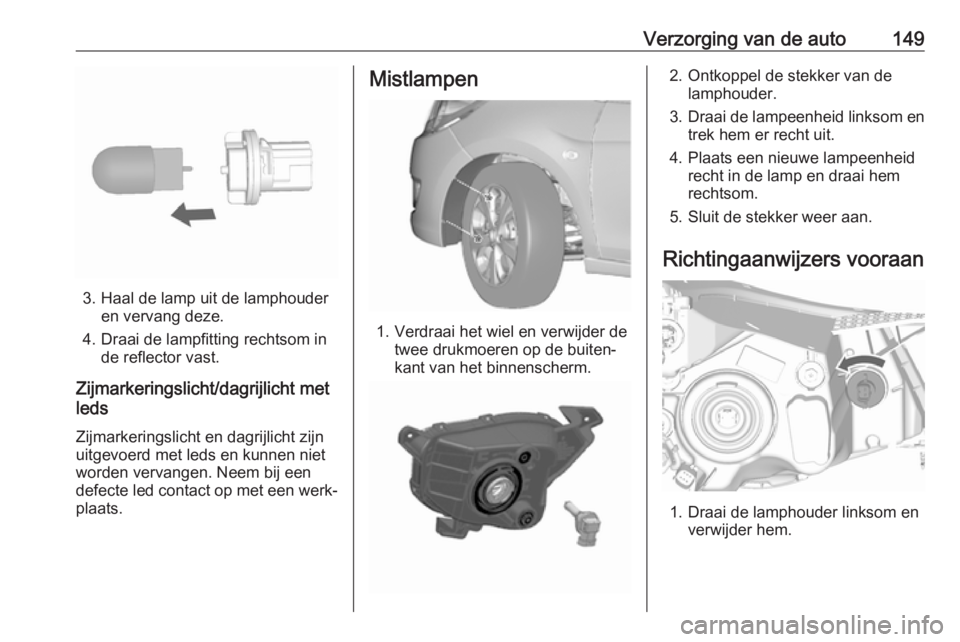

Verzorging van de auto149
3. Haal de lamp uit de lamphouderen vervang deze.
4. Draai de lampfitting rechtsom in de reflector vast.
Zijmarkeringslicht/dagrijlicht met
leds
Zijmarkeringslicht en dagrijlicht zijn
uitgevoerd met leds en kunnen niet
worden vervangen. Neem bij een
defecte led contact op met een werk‐
plaats.
Mistlampen
1. Verdraai het wiel en verwijder de twee drukmoeren op de buiten‐
kant van het binnenscherm.
2. Ontkoppel de stekker van de lamphouder.
3. Draai de lampeenheid linksom en
trek hem er recht uit.
4. Plaats een nieuwe lampeenheid recht in de lamp en draai hem
rechtsom.
5. Sluit de stekker weer aan.
Richtingaanwijzers vooraan
1. Draai de lamphouder linksom en verwijder hem.

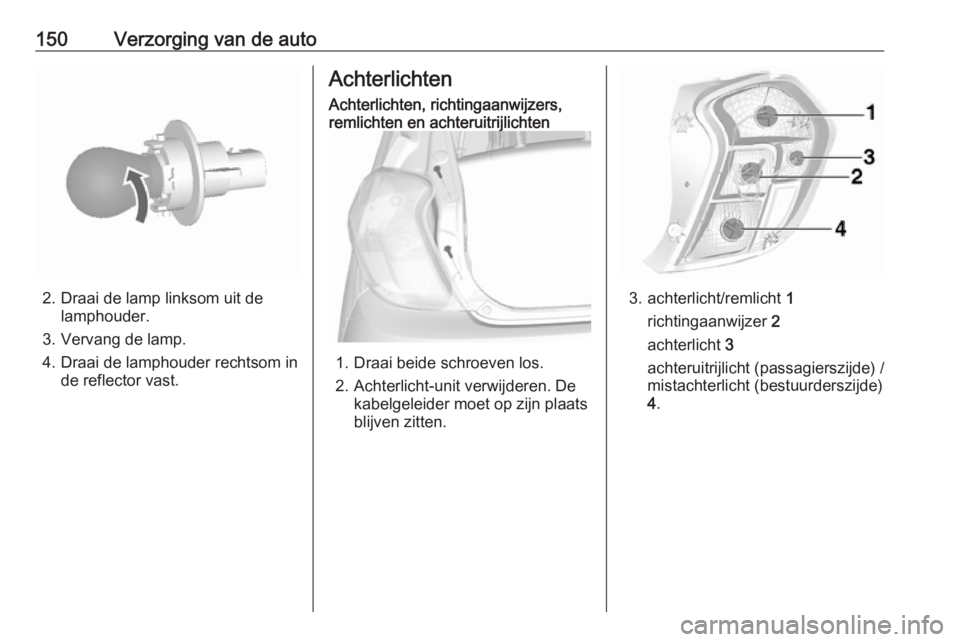

150Verzorging van de auto
2. Draai de lamp linksom uit delamphouder.
3. Vervang de lamp.
4. Draai de lamphouder rechtsom in de reflector vast.
AchterlichtenAchterlichten, richtingaanwijzers,
remlichten en achteruitrijlichten
1. Draai beide schroeven los.
2. Achterlicht-unit verwijderen. De kabelgeleider moet op zijn plaats
blijven zitten.
3. achterlicht/remlicht 1
richtingaanwijzer 2
achterlicht 3
achteruitrijlicht (passagierszijde) / mistachterlicht (bestuurderszijde)
4 .

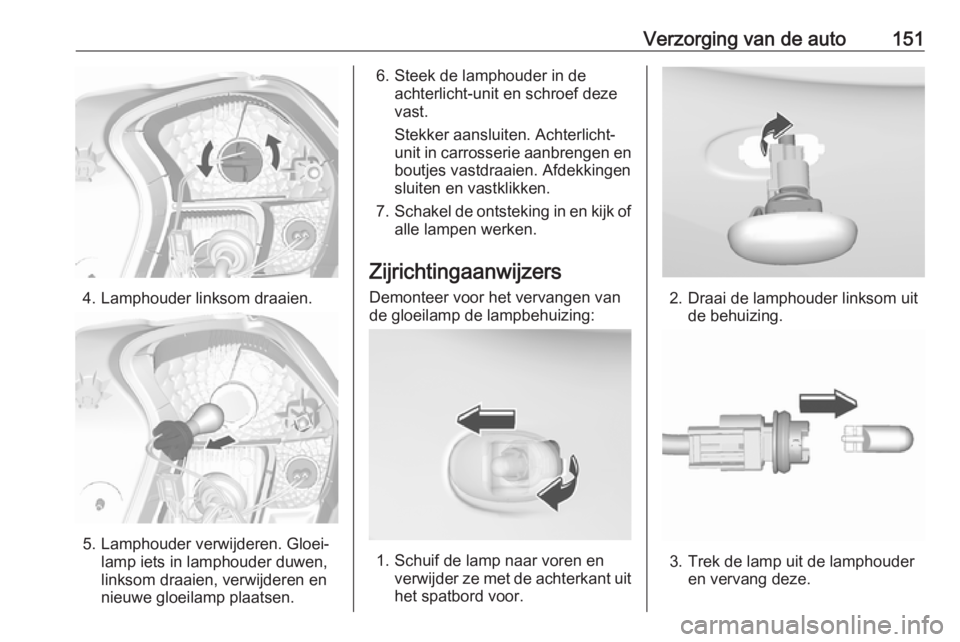

Verzorging van de auto151
4. Lamphouder linksom draaien.
5. Lamphouder verwijderen. Gloei‐lamp iets in lamphouder duwen,
linksom draaien, verwijderen en
nieuwe gloeilamp plaatsen.
6. Steek de lamphouder in de achterlicht-unit en schroef deze
vast.
Stekker aansluiten. Achterlicht-
unit in carrosserie aanbrengen en
boutjes vastdraaien. Afdekkingen sluiten en vastklikken.
7. Schakel de ontsteking in en kijk of
alle lampen werken.
Zijrichtingaanwijzers Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar voren en verwijder ze met de achterkant uit
het spatbord voor.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.

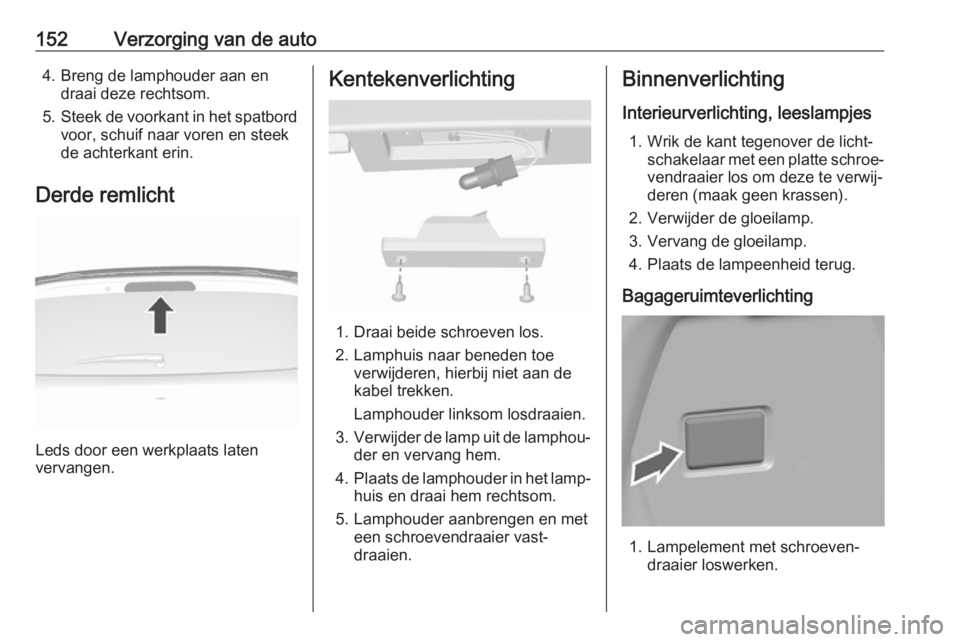

152Verzorging van de auto4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de voorkant in het spatbord
voor, schuif naar voren en steek
de achterkant erin.
Derde remlicht
Leds door een werkplaats laten
vervangen.
Kentekenverlichting
1. Draai beide schroeven los.
2. Lamphuis naar beneden toe verwijderen, hierbij niet aan de
kabel trekken.
Lamphouder linksom losdraaien.
3. Verwijder de lamp uit de lamphou‐
der en vervang hem.
4. Plaats de lamphouder in het lamp‐
huis en draai hem rechtsom.
5. Lamphouder aanbrengen en met een schroevendraaier vast‐
draaien.
Binnenverlichting
Interieurverlichting, leeslampjes 1. Wrik de kant tegenover de licht‐ schakelaar met een platte schroe‐
vendraaier los om deze te verwij‐
deren (maak geen krassen).
2. Verwijder de gloeilamp.
3. Vervang de gloeilamp.
4. Plaats de lampeenheid terug.
Bagageruimteverlichting
1. Lampelement met schroeven‐ draaier loswerken.

Verzorging van de auto153
2. Lamp verwijderen.
3. Nieuwe gloeilamp plaatsen.
4. Lampelement aanbrengen.
Instrumentenverlichting Laat de gloeilampen vervangen in
een werkplaats.
Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● Linksvoor in de motorruimte.
● Achter een deksel in het instru‐ mentenpaneel aan de bestuur‐
derskant.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.Er zitten verschillende soorten zeke‐
ringen in de auto. Bepaalde typen
zekeringen in de auto kunnen afwij‐
ken van die in de afbeeldingen.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.

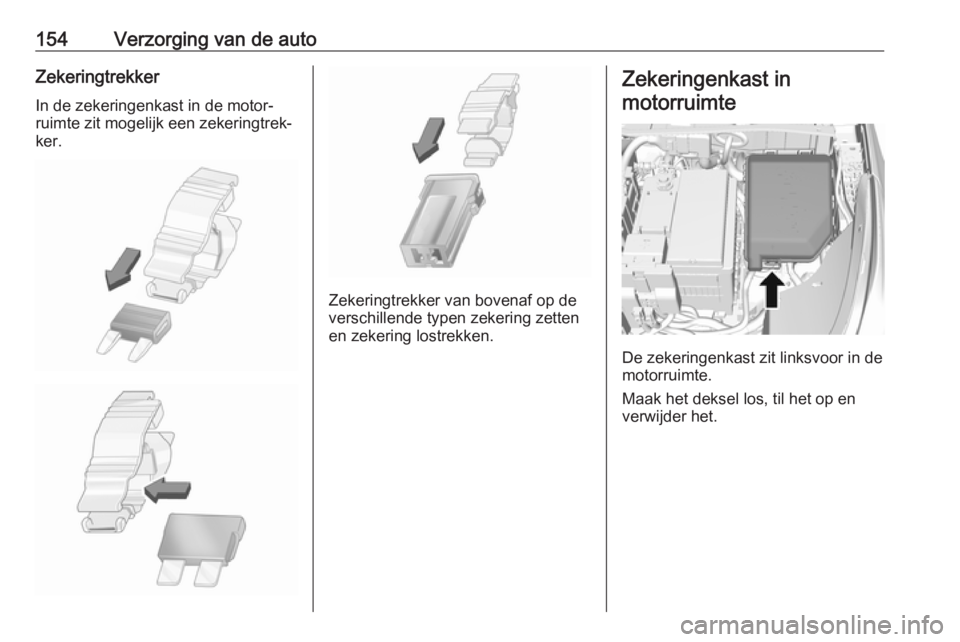

154Verzorging van de autoZekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los, til het op en
verwijder het.

Verzorging van de auto155Nr.Stroomkring1Achterklep2–3Verwarmbare achterruit4Verwarmbare buitenspiegel5Zonnedak6Transmissieregelmodule7Motorregelmodule8–9ABS10Carrosserieregelmodule, span‐
ning11Achteruitkijkcamera12–13–14Motorregelmodule/transmissie‐
regelmodule15Verstuiversysteem/startmotor16Brandstofpomp17Motorregelmodule118Motorregelmodule2Nr.Stroomkring19Verstuiversysteem/ontsteking20Airconditioning21Accusensor22Elektrisch stuurslot23Koelventilator laag24–25Schakelaar buitenspiegel26Motorregelmodule/geautomati‐
seerde versnellingsbakmodule27Brandstofsysteem28Remsysteem29Stoelbezettingsherkenning30Koplampverstelling31Claxon32Mistlamp33Grootlicht links34Grootlicht rechts35–36Achterruitenwisser37Bochtverlichting links

156Verzorging van de autoNr.Stroomkring38Ruitensproeier39Bochtverlichting rechts40–41–42Startmotor 243Instrumentenpaneel44Geautomatiseerde versnel‐
lingsbak, DC-DC-omvormer45Startmotor 146ABS47Koelventilator hoog48Ruitenwisser voor49Carrosserieregelmodule/
vertraagde uitschakeling stroom
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
De zekeringenkast zit achter een
deksel in het instrumentenpaneel aan de bestuurderskant.
Druk de borglippen in, klap het deksel
naar beneden en verwijder deze om
het opbergvak te openen.

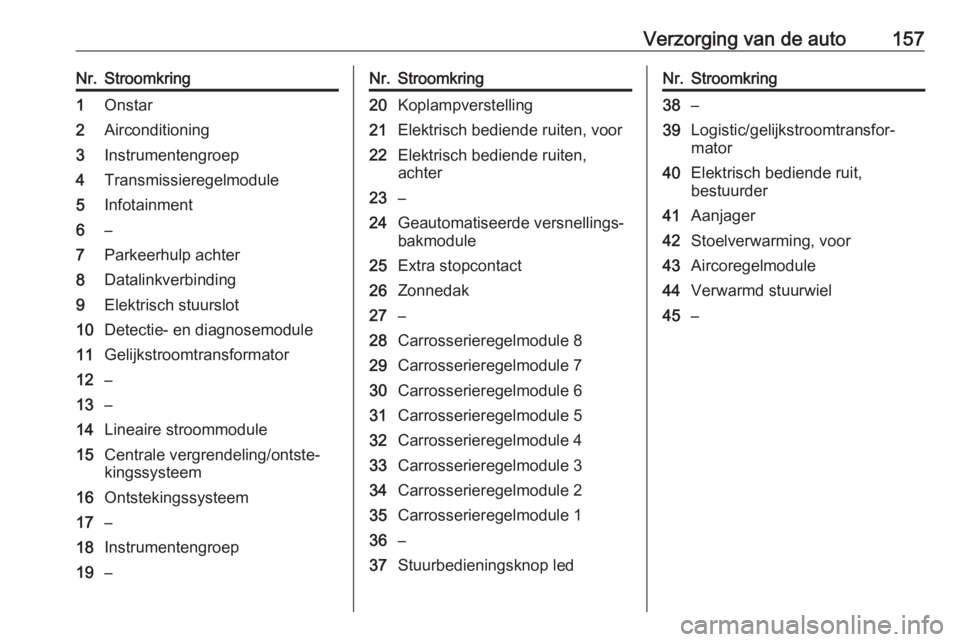

Verzorging van de auto157Nr.Stroomkring1Onstar2Airconditioning3Instrumentengroep4Transmissieregelmodule5Infotainment6–7Parkeerhulp achter8Datalinkverbinding9Elektrisch stuurslot10Detectie- en diagnosemodule11Gelijkstroomtransformator12–13–14Lineaire stroommodule15Centrale vergrendeling/ontste‐
kingssysteem16Ontstekingssysteem17–18Instrumentengroep19–Nr.Stroomkring20Koplampverstelling21Elektrisch bediende ruiten, voor22Elektrisch bediende ruiten,
achter23–24Geautomatiseerde versnellings‐
bakmodule25Extra stopcontact26Zonnedak27–28Carrosserieregelmodule 829Carrosserieregelmodule 730Carrosserieregelmodule 631Carrosserieregelmodule 532Carrosserieregelmodule 433Carrosserieregelmodule 334Carrosserieregelmodule 235Carrosserieregelmodule 136–37Stuurbedieningsknop ledNr.Stroomkring38–39Logistic/gelijkstroomtransfor‐
mator40Elektrisch bediende ruit,
bestuurder41Aanjager42Stoelverwarming, voor43Aircoregelmodule44Verwarmd stuurwiel45–

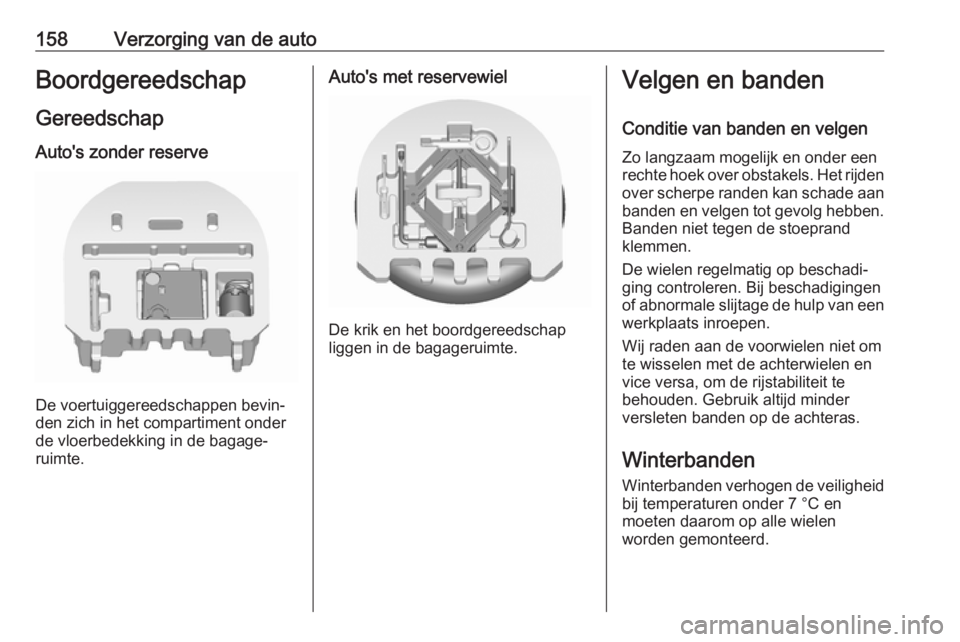

158Verzorging van de autoBoordgereedschapGereedschap Auto's zonder reserve
De voertuiggereedschappen bevin‐
den zich in het compartiment onder
de vloerbedekking in de bagage‐
ruimte.
Auto's met reservewiel
De krik en het boordgereedschap
liggen in de bagageruimte.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden
over scherpe randen kan schade aan banden en velgen tot gevolg hebben.
Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Wij raden aan de voorwielen niet om te wisselen met de achterwielen en
vice versa, om de rijstabiliteit te
behouden. Gebruik altijd minder
versleten banden op de achteras.
Winterbanden
Winterbanden verhogen de veiligheid bij temperaturen onder 7 °C en
moeten daarom op alle wielen
worden gemonteerd.
