OPEL KARL 2018 Manual de Instrucciones (in Spanish)

Portaobjetos59Sistema portaequipajes
de techo
Portaequipajes de techo Por motivos de seguridad y para
evitar daños en el techo, se reco‐
mienda usar el sistema de portaequi‐
pajes de techo homologado para su
vehículo. Para más información
póngase en contacto con su taller.
Monte el portaequipajes de techo en
los carriles del techo siguiendo las
instrucciones de montaje incluidas
con el portaequipajes de techo.
Desmonte el portaequipajes cuando
no se vaya a utilizar.Información sobre la
carga
● Los objetos pesados en el compartimento de carga deben
colocarse apoyados contra los
respaldos de los asientos.
Asegúrese de que los respaldos
estén bien enclavados. Si se
pueden apilar los objetos, los
más pesados deben colocarse
abajo.
● Sujete los objetos sueltos en el compartimento de carga para
evitar que se muevan.
● Cuando se transporten objetos en el compartimento de carga,
los respaldos de los asientos
traseros no deben estar inclina‐
dos hacia delante.
● La carga no debe sobresalir por encima del borde superior de los
respaldos.
● No coloque objetos sobre la cubierta del compartimento decarga ni en el tablero de instru‐mentos; no tape el sensor
situado en la parte superior del
tablero de instrumentos.
● La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la
palanca selectora del cambio, ni
impedir la libertad de movimien‐
tos del conductor. No se deben
dejar objetos sueltos en el habi‐
táculo.
● No conduzca con el comparti‐ mento de carga abierto.9Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐ tos podrían salir lanzados por elinterior del vehículo y causar lesio‐ nes personales o daños en la
carga y el vehículo.
● La carga útil es la diferencia entre
el peso máximo autorizado delvehículo (véase la placa de
características 3 192) y el peso
en vacío según norma CE.

60PortaobjetosPara calcular la carga útil, intro‐
duzca los datos de su vehículo en la tabla de pesos que figura al principio de este manual.
El peso en vacío según norma
CE incluye los pesos calculados
para el conductor (68 kg), el equi‐
paje (7 kg) y todos los líquidos
(depósito de combustible lleno al 90 %).
El equipamiento opcional y los
accesorios aumentan el peso en
vacío.
● Conducir con carga en el techo aumenta la sensibilidad del
vehículo a los vientos laterales y
tiene un efecto negativo sobre la
maniobrabilidad debido a la
elevación del centro de grave‐
dad. Distribuya la carga unifor‐
memente y asegúrela con
correas de sujeción. Ajuste la
presión de los neumáticos y la
velocidad del vehículo a las
condiciones de carga.
Compruebe y vuelva a apretar
las correas con frecuencia.
La carga sobre el techo permitida
para vehículos con portaequipa‐jes de techo es de 50 kg. La
carga sobre el techo es la suma de la carga y del peso del porta‐
equipajes.

Instrumentos y mandos61Instrumentos y
mandosMandos ........................................ 62
Ajuste del volante ......................62
Mandos en el volante ................62
Volante térmico ......................... 62
Bocina ....................................... 63
Limpia/lavaparabrisas ...............63
Limpia/lavaluneta ......................64
Temperatura exterior .................64
Reloj .......................................... 64
Tomas de corriente ...................66
Encendedor de cigarrillos ..........66
Ceniceros .................................. 66
Testigos luminosos e indicado‐ res ................................................ 67
Cuadro de instrumentos ............67
Velocímetro ............................... 67
Cuentakilómetros ......................67
Cuentakilómetros parcial ...........67
Cuentarrevoluciones .................67
Indicador de combustible ..........68
Selector de combustible ............68
Indicador de temperatura del refrigerante del motor ...............69
Indicación de servicio ................69Testigos de control ....................70
Intermitentes .............................. 73
Recordatorio del cinturón de seguridad .................................. 74
Airbags y pretensores de cinturones ................................. 74
Desactivación de los airbags .....75
Sistema de carga ......................75
Testigo de averías .....................75
Revisión urgente del vehículo ...75
Sistema de frenos y embrague . 76
Accione el pedal ........................76
Sistema antibloqueo de frenos (ABS) ........................................ 76
Cambio de marchas ..................76
Dirección asistida ......................76
Aviso de cambio de carril ..........76
Asistente de aparcamiento por ultrasonidos .............................. 77
Control electrónico de estabilidad desactivado ............77
Control electrónico de estabilidad y sistema de controlde tracción ................................ 77
Sistema de control de tracción desactivado .............................. 77
Temperatura del refrigerante del motor ........................................ 77
Sistema de control de presión de los neumáticos ......................... 78Presión de aceite del motor .......78
Nivel de combustible bajo .........78
Inmovilizador ............................. 79
Potencia del motor reducida ......79
Luces exteriores ........................79
Luz de carretera ........................79
Luces antiniebla ........................79
Piloto antiniebla ......................... 79
Regulador de velocidad .............79
Limitador de velocidad ..............79
Capó abierto .............................. 79
Puerta abierta ............................ 79
Pantallas de información .............80
Centro de información del conductor .................................. 80
Pantalla de información .............85
Mensajes del vehículo .................86
Avisos acústicos ........................88
Tensión de la pila ......................88
Personalización del vehículo .......89
Servicio de telemática ..................92
OnStar ....................................... 92

62Instrumentos y mandosMandos
Ajuste del volante
Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección desblo‐ queada.
Mandos en el volante
Se pueden manejar con los mandos
en el volante el centro de información
al conductor, el sistema de infoentre‐ tenimiento, algunos sistemas de
ayuda a la conducción y un teléfono
móvil conectado.
Sistema de ayuda a la conducción 3 131.
Hay más información disponible en el
manual del sistema de infoentreteni‐
miento.
Volante térmico
Active la calefacción pulsando A. La
activación se indica mediante el LED
del botón.

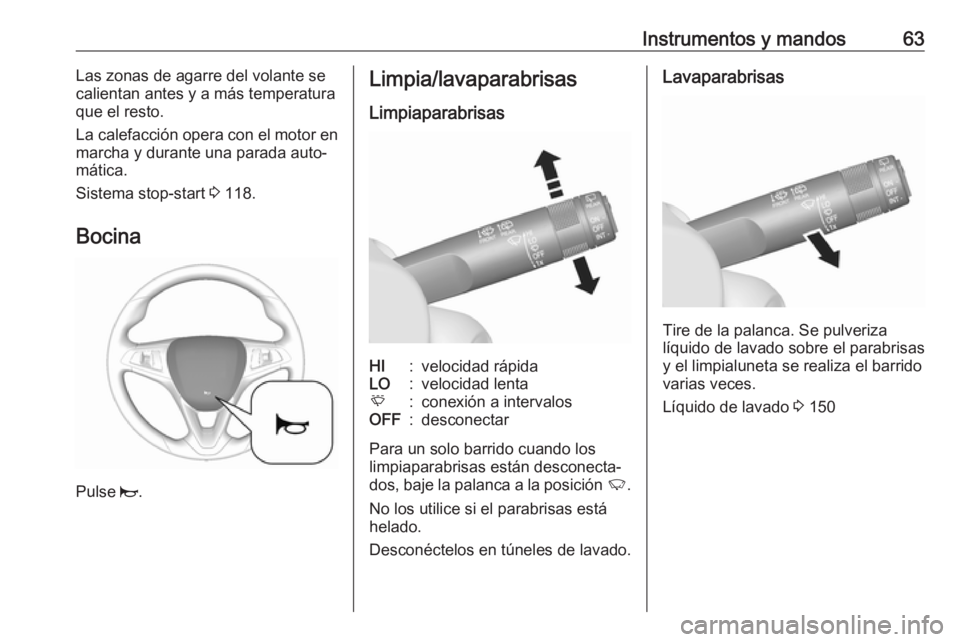

Instrumentos y mandos63Las zonas de agarre del volante se
calientan antes y a más temperatura
que el resto.
La calefacción opera con el motor en
marcha y durante una parada auto‐
mática.
Sistema stop-start 3 118.
Bocina
Pulse j.
Limpia/lavaparabrisas
LimpiaparabrisasHI:velocidad rápidaLO:velocidad lentaE:conexión a intervalosOFF:desconectar
Para un solo barrido cuando los
limpiaparabrisas están desconecta‐
dos, baje la palanca a la posición 2.
No los utilice si el parabrisas está helado.
Desconéctelos en túneles de lavado.
Lavaparabrisas
Tire de la palanca. Se pulveriza
líquido de lavado sobre el parabrisas
y el limpialuneta se realiza el barrido
varias veces.
Líquido de lavado 3 150

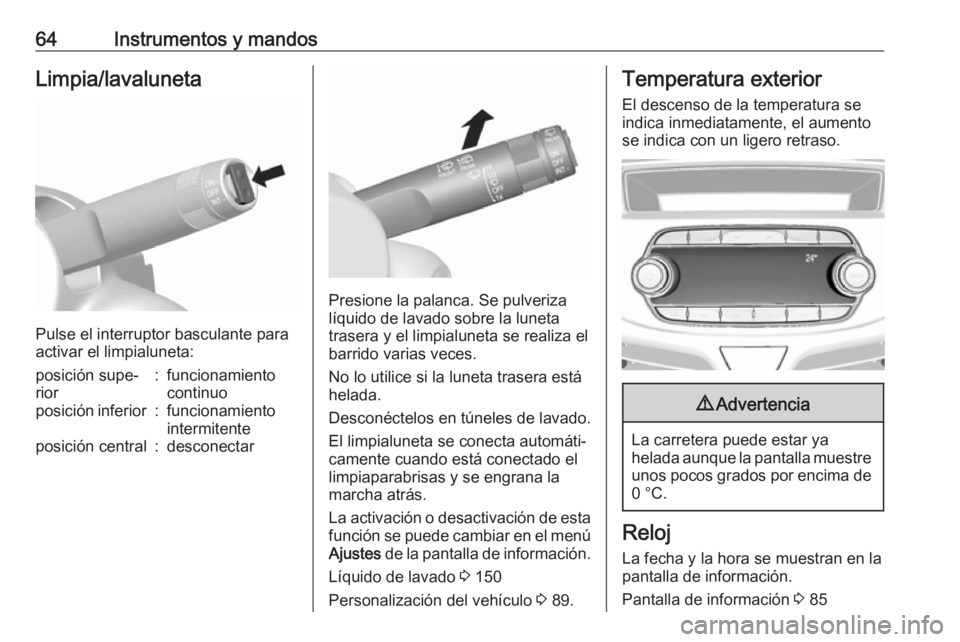

64Instrumentos y mandosLimpia/lavaluneta
Pulse el interruptor basculante para
activar el limpialuneta:
posición supe‐
rior:funcionamiento
continuoposición inferior:funcionamiento
intermitenteposición central:desconectar
Presione la palanca. Se pulveriza
líquido de lavado sobre la luneta
trasera y el limpialuneta se realiza el
barrido varias veces.
No lo utilice si la luneta trasera está
helada.
Desconéctelos en túneles de lavado.
El limpialuneta se conecta automáti‐
camente cuando está conectado el
limpiaparabrisas y se engrana la marcha atrás.
La activación o desactivación de esta
función se puede cambiar en el menú
Ajustes de la pantalla de información.
Líquido de lavado 3 150
Personalización del vehículo 3 89.
Temperatura exterior
El descenso de la temperatura se
indica inmediatamente, el aumento
se indica con un ligero retraso.9 Advertencia
La carretera puede estar ya
helada aunque la pantalla muestre unos pocos grados por encima de0 °C.
Reloj
La fecha y la hora se muestran en la
pantalla de información.
Pantalla de información 3 85

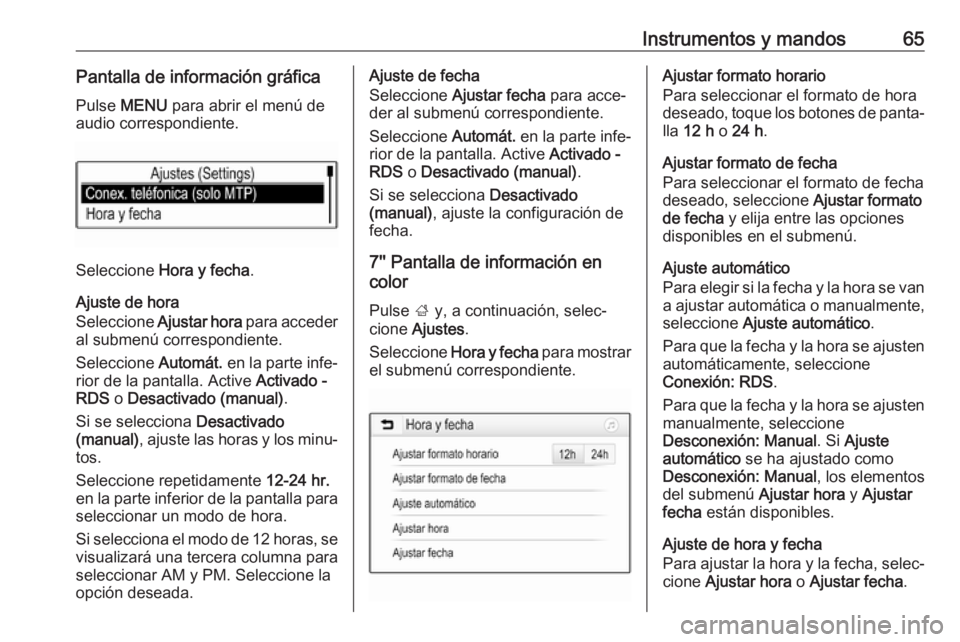

Instrumentos y mandos65Pantalla de información gráficaPulse MENU para abrir el menú de
audio correspondiente.
Seleccione Hora y fecha .
Ajuste de hora
Seleccione Ajustar hora para acceder
al submenú correspondiente.
Seleccione Automát. en la parte infe‐
rior de la pantalla. Active Activado -
RDS o Desactivado (manual) .
Si se selecciona Desactivado
(manual) , ajuste las horas y los minu‐
tos.
Seleccione repetidamente 12-24 hr.
en la parte inferior de la pantalla para seleccionar un modo de hora.
Si selecciona el modo de 12 horas, se
visualizará una tercera columna para
seleccionar AM y PM. Seleccione la
opción deseada.
Ajuste de fecha
Seleccione Ajustar fecha para acce‐
der al submenú correspondiente.
Seleccione Automát. en la parte infe‐
rior de la pantalla. Active Activado -
RDS o Desactivado (manual) .
Si se selecciona Desactivado
(manual) , ajuste la configuración de
fecha.
7'' Pantalla de información en
color
Pulse ; y, a continuación, selec‐
cione Ajustes .
Seleccione Hora y fecha para mostrar
el submenú correspondiente.Ajustar formato horario
Para seleccionar el formato de hora
deseado, toque los botones de panta‐
lla 12 h o 24 h .
Ajustar formato de fecha
Para seleccionar el formato de fecha
deseado, seleccione Ajustar formato
de fecha y elija entre las opciones
disponibles en el submenú.
Ajuste automático
Para elegir si la fecha y la hora se van a ajustar automática o manualmente,
seleccione Ajuste automático .
Para que la fecha y la hora se ajusten automáticamente, seleccione
Conexión: RDS .
Para que la fecha y la hora se ajusten manualmente, seleccione
Desconexión: Manual . Si Ajuste
automático se ha ajustado como
Desconexión: Manual , los elementos
del submenú Ajustar hora y Ajustar
fecha están disponibles.
Ajuste de hora y fecha
Para ajustar la hora y la fecha, selec‐
cione Ajustar hora o Ajustar fecha .

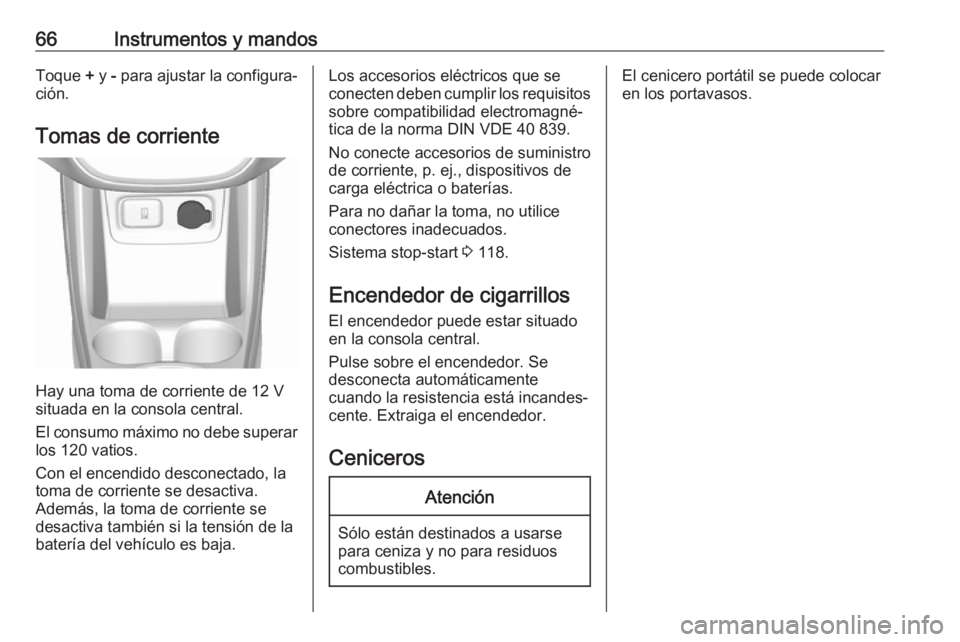

66Instrumentos y mandosToque + y - para ajustar la configura‐
ción.
Tomas de corriente
Hay una toma de corriente de 12 V
situada en la consola central.
El consumo máximo no debe superar
los 120 vatios.
Con el encendido desconectado, la
toma de corriente se desactiva.
Además, la toma de corriente se
desactiva también si la tensión de la
batería del vehículo es baja.
Los accesorios eléctricos que se
conecten deben cumplir los requisitos sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.
No conecte accesorios de suministro
de corriente, p. ej., dispositivos de
carga eléctrica o baterías.
Para no dañar la toma, no utilice
conectores inadecuados.
Sistema stop-start 3 118.
Encendedor de cigarrillos
El encendedor puede estar situado
en la consola central.
Pulse sobre el encendedor. Se
desconecta automáticamente
cuando la resistencia está incandes‐
cente. Extraiga el encendedor.
CenicerosAtención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
El cenicero portátil se puede colocar
en los portavasos.

Instrumentos y mandos67Testigos luminosos eindicadores
Cuadro de instrumentos Las agujas de los instrumentos giran
brevemente hasta la posición final al
conectar el motor.
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La línea inferior muestra la distancia
registrada del vehículo en km.
Cuentakilómetros parcial
Indica la distancia registrada desde la última puesta a cero.
El cuentakilómetros parcial contabi‐
liza hasta 9999,9 km y luego se pone
a 0.
Para reiniciar, mantenga pulsado
SET/CLR en la palanca de los inter‐
mitentes durante unos segundos
3 80.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.

68Instrumentos y mandosIndicador de combustible
El número de LED muestra el nivel enel depósito de combustible.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
Durante el funcionamiento con gas
licuado, se muestra el nivel en el
depósito de gas.
El testigo de control Y se ilumina si el
nivel en el depósito es bajo. Reposte
inmediatamente si parpadea.
Durante el funcionamiento con gas
licuado, el sistema cambia automáti‐ camente a funcionamiento con gaso‐
lina cuando se agotan los depósitos
de gas 3 68.
Nunca debe agotar el depósito de
combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser infe‐ rior a la capacidad especificada.
Selector de combustible
Pulse LPG para cambiar entre funcio‐
namiento con gasolina y con gas
líquido. El LED del botón muestra el
modo de funcionamiento actual.
LED apagado:funcionamiento
con gasolinaLED parpadea:comprobación de
condiciones para
la transición de
combustible para
el funcionamiento
con gas licuado.
Se enciende si se
cumplen las condi‐
ciones.
