OPEL KARL 2018 Manuale di uso e manutenzione (in Italian)

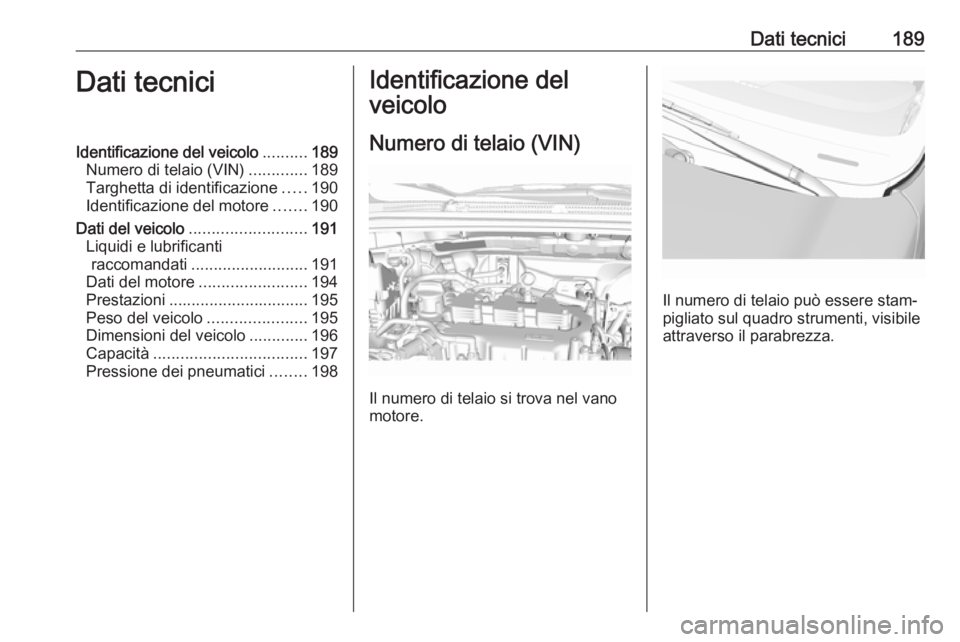

Dati tecnici189Dati tecniciIdentificazione del veicolo..........189
Numero di telaio (VIN) .............189
Targhetta di identificazione .....190
Identificazione del motore .......190
Dati del veicolo .......................... 191
Liquidi e lubrificanti raccomandati .......................... 191
Dati del motore ........................ 194
Prestazioni ............................... 195
Peso del veicolo ......................195
Dimensioni del veicolo .............196
Capacità .................................. 197
Pressione dei pneumatici ........198Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio si trova nel vano
motore.
Il numero di telaio può essere stam‐
pigliato sul quadro strumenti, visibile
attraverso il parabrezza.

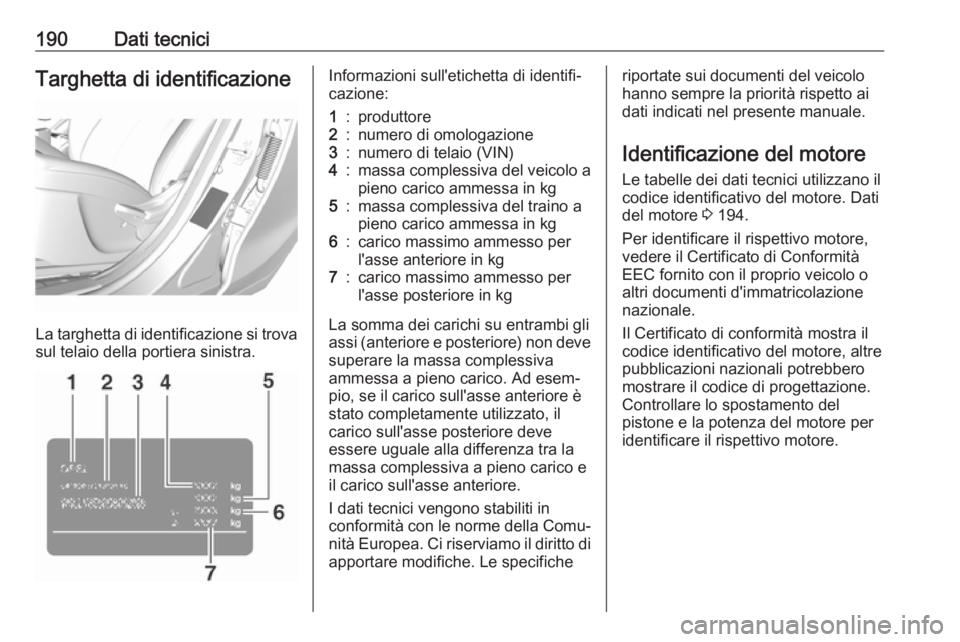

190Dati tecniciTarghetta di identificazione
La targhetta di identificazione si trovasul telaio della portiera sinistra.
Informazioni sull'etichetta di identifi‐
cazione:1:produttore2:numero di omologazione3:numero di telaio (VIN)4:massa complessiva del veicolo a
pieno carico ammessa in kg5:massa complessiva del traino a
pieno carico ammessa in kg6:carico massimo ammesso per
l'asse anteriore in kg7:carico massimo ammesso per
l'asse posteriore in kg
La somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva
ammessa a pieno carico. Ad esem‐ pio, se il carico sull'asse anteriore è
stato completamente utilizzato, il
carico sull'asse posteriore deve
essere uguale alla differenza tra la
massa complessiva a pieno carico e
il carico sull'asse anteriore.
I dati tecnici vengono stabiliti in
conformità con le norme della Comu‐
nità Europea. Ci riserviamo il diritto di
apportare modifiche. Le specifiche
riportate sui documenti del veicolo
hanno sempre la priorità rispetto ai
dati indicati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici utilizzano il
codice identificativo del motore. Dati
del motore 3 194.
Per identificare il rispettivo motore,
vedere il Certificato di Conformità
EEC fornito con il proprio veicolo o
altri documenti d'immatricolazione
nazionale.
Il Certificato di conformità mostra il
codice identificativo del motore, altre
pubblicazioni nazionali potrebbero
mostrare il codice di progettazione.
Controllare lo spostamento del
pistone e la potenza del motore per
identificare il rispettivo motore.

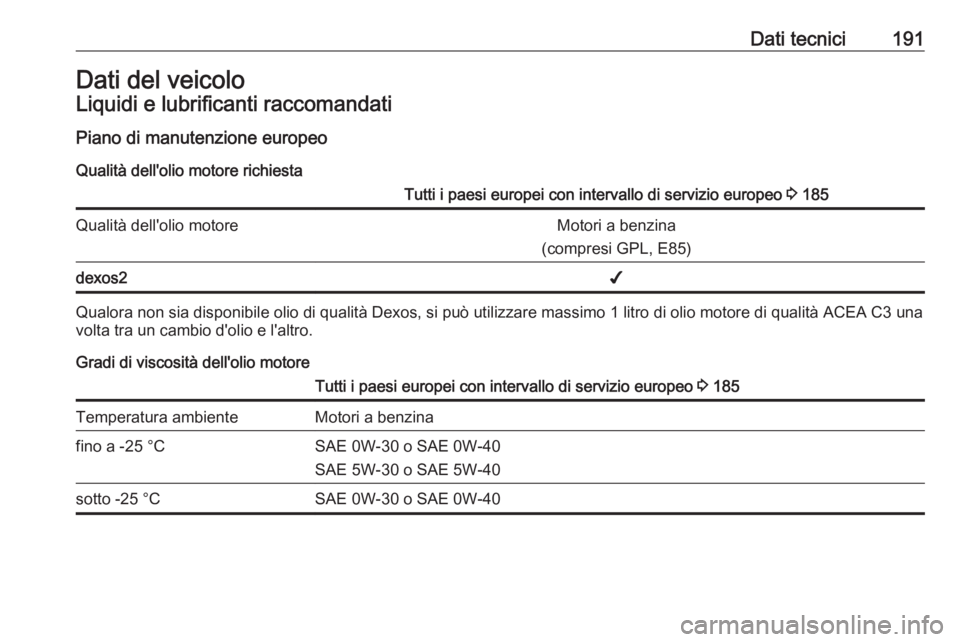

Dati tecnici191Dati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo
Qualità dell'olio motore richiestaTutti i paesi europei con intervallo di servizio europeo 3 185Qualità dell'olio motoreMotori a benzina
(compresi GPL, E85)dexos2✔
Qualora non sia disponibile olio di qualità Dexos, si può utilizzare massimo 1 litro di olio motore di qualità ACEA C3 una
volta tra un cambio d'olio e l'altro.
Gradi di viscosità dell'olio motore
Tutti i paesi europei con intervallo di servizio europeo 3 185Temperatura ambienteMotori a benzinafino a -25 °CSAE 0W-30 o SAE 0W-40
SAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-30 o SAE 0W-40

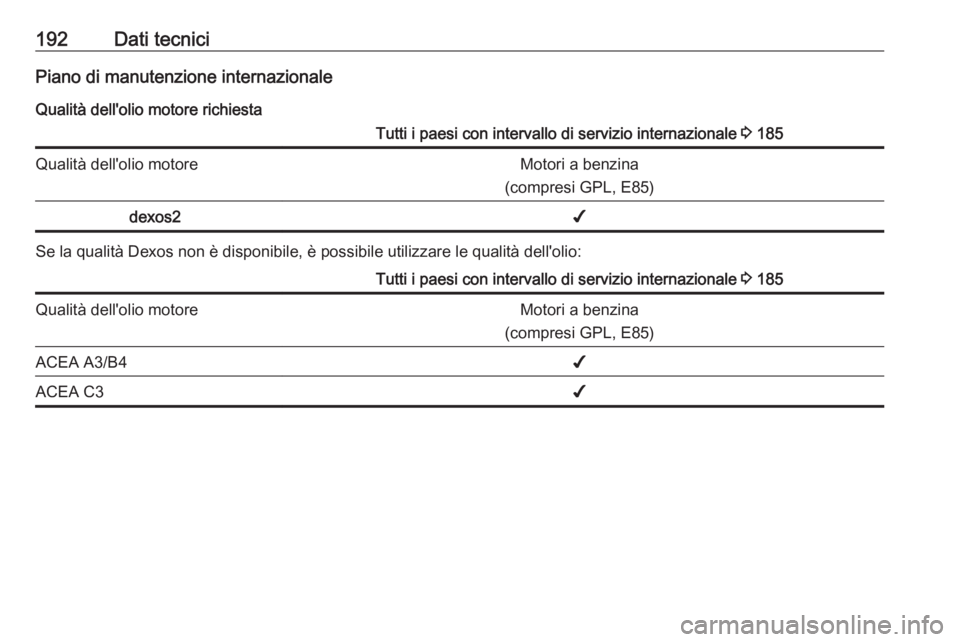

192Dati tecniciPiano di manutenzione internazionale
Qualità dell'olio motore richiestaTutti i paesi con intervallo di servizio internazionale 3 185Qualità dell'olio motoreMotori a benzina
(compresi GPL, E85)dexos2✔
Se la qualità Dexos non è disponibile, è possibile utilizzare le qualità dell'olio:
Tutti i paesi con intervallo di servizio internazionale 3 185Qualità dell'olio motoreMotori a benzina
(compresi GPL, E85)ACEA A3/B4✔ACEA C3✔

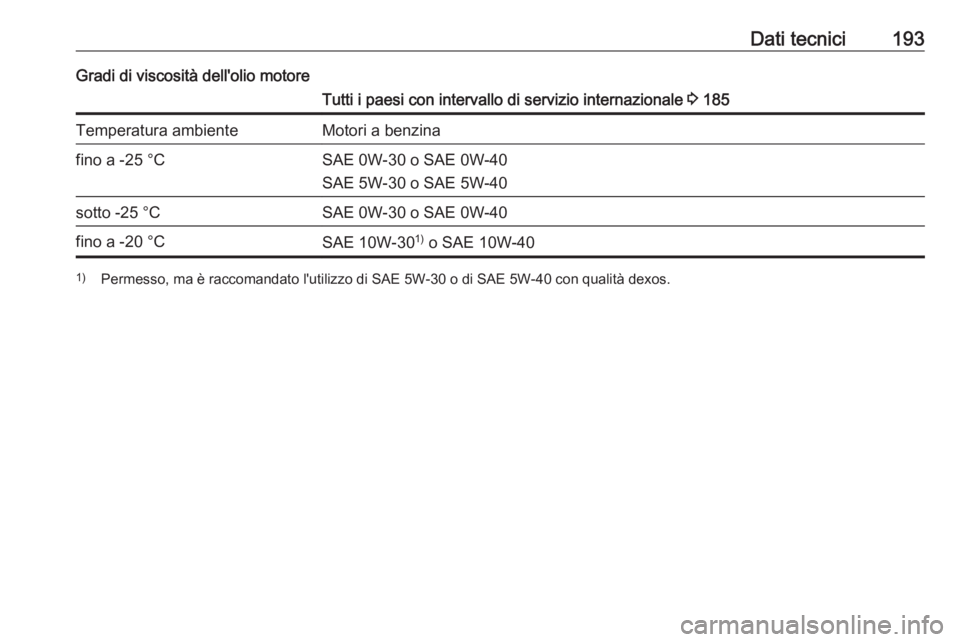

Dati tecnici193Gradi di viscosità dell'olio motoreTutti i paesi con intervallo di servizio internazionale 3 185Temperatura ambienteMotori a benzinafino a -25 °CSAE 0W-30 o SAE 0W-40
SAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-30 o SAE 0W-40fino a -20 °CSAE 10W-30 1)
o SAE 10W-401) Permesso, ma è raccomandato l'utilizzo di SAE 5W-30 o di SAE 5W-40 con qualità dexos.

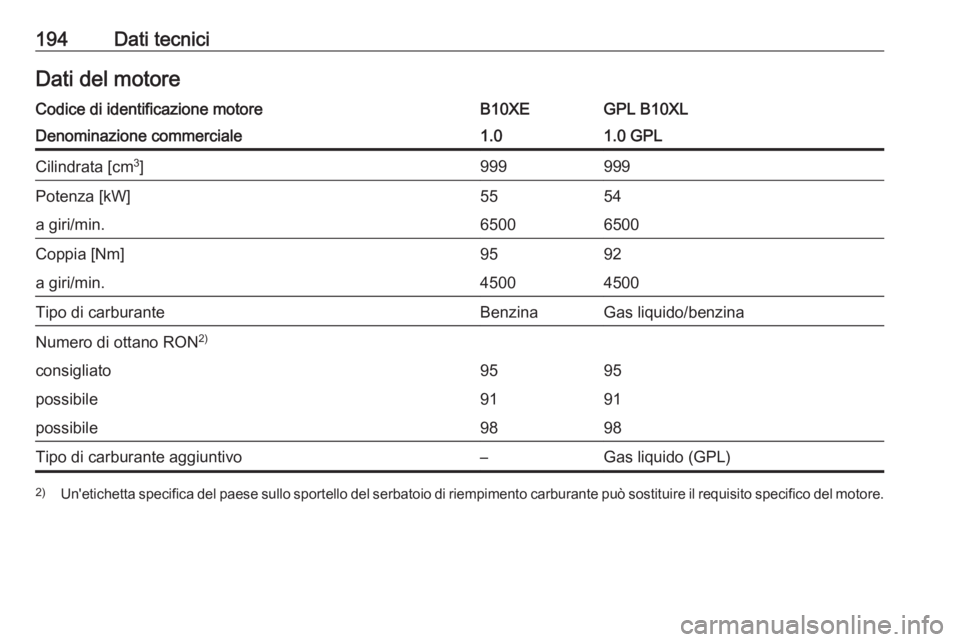

194Dati tecniciDati del motoreCodice di identificazione motoreB10XEGPL B10XLDenominazione commerciale1.01.0 GPLCilindrata [cm3
]999999Potenza [kW]5554a giri/min.65006500Coppia [Nm]9592a giri/min.45004500Tipo di carburanteBenzinaGas liquido/benzinaNumero di ottano RON 2)consigliato9595possibile9191possibile9898Tipo di carburante aggiuntivo–Gas liquido (GPL)2)
Un'etichetta specifica del paese sullo sportello del serbatoio di riempimento carburante può sostituire il requisito specifico del motore.

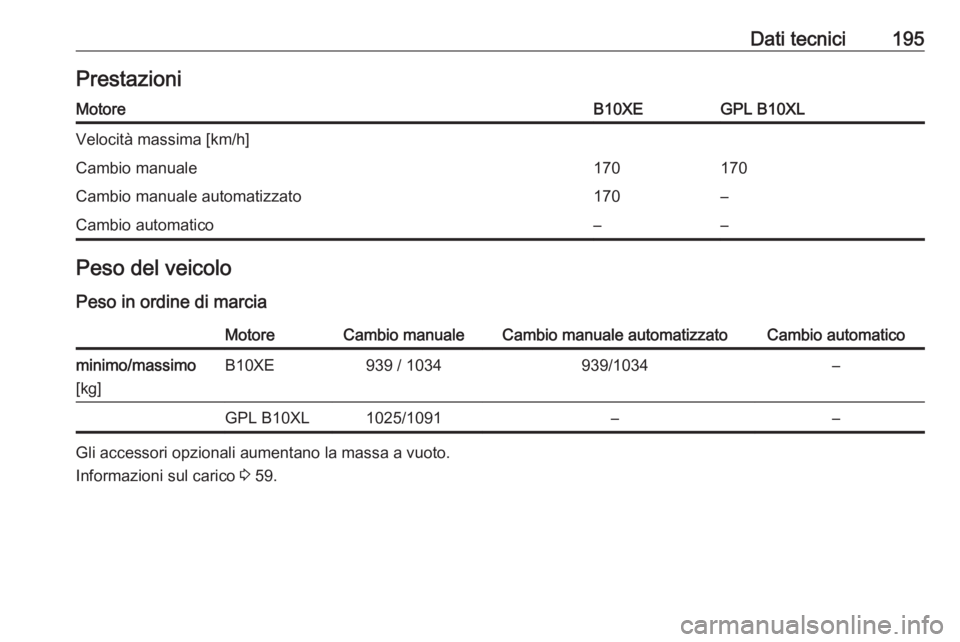

Dati tecnici195PrestazioniMotoreB10XEGPL B10XLVelocità massima [km/h]Cambio manuale170170Cambio manuale automatizzato170–Cambio automatico––Peso del veicoloPeso in ordine di marciaMotoreCambio manualeCambio manuale automatizzatoCambio automaticominimo/massimo
[kg]B10XE939 / 1034939/1034–GPL B10XL1025/1091––
Gli accessori opzionali aumentano la massa a vuoto. Informazioni sul carico 3 59.

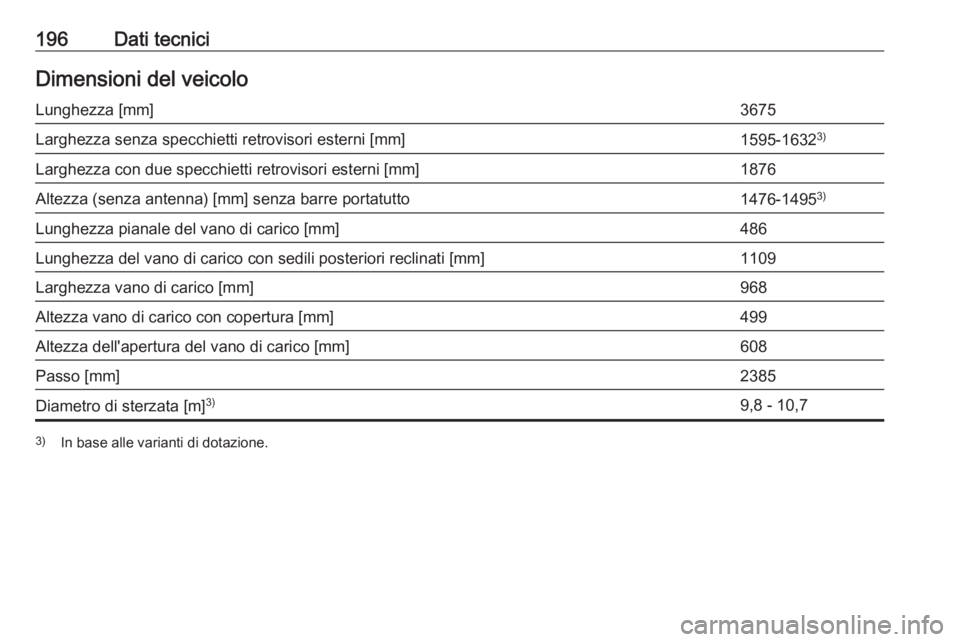

196Dati tecniciDimensioni del veicoloLunghezza [mm]3675Larghezza senza specchietti retrovisori esterni [mm]1595-16323)Larghezza con due specchietti retrovisori esterni [mm]1876Altezza (senza antenna) [mm] senza barre portatutto1476-14953)Lunghezza pianale del vano di carico [mm]486Lunghezza del vano di carico con sedili posteriori reclinati [mm]1109Larghezza vano di carico [mm]968Altezza vano di carico con copertura [mm]499Altezza dell'apertura del vano di carico [mm]608Passo [mm]2385Diametro di sterzata [m] 3)9,8 - 10,73)
In base alle varianti di dotazione.

Dati tecnici197CapacitàOlio motoreMotoreB10XE
GPL B10XLincluso filtro [l]3,5tra MIN e MAX [l]1,0
Serbatoio del carburante
MotoreB10XEGPL B10XLBenzina, quantità di rifornimento [l]3232GPL, quantità di rifornimento [l]–20

198Dati tecniciPressione dei pneumaticiComfort max. 3 personeECO con max. 3 personeA pieno caricoMotorePneumaticiAnt.Post.Ant.Post.Ant.Post.[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])B10XE,
GPL B10XL165/65 R14,
185/55 R15,
195/45 R16220/2,2 (32)210/2,1 (30)270/2,7 (39)250/2,5 (36)260/2,6 (38)300/3,0 (44)Ruotino di scorta
T105/70D14420/4,2 (60)
