OPEL KARL 2019 Betriebsanleitung (in German)

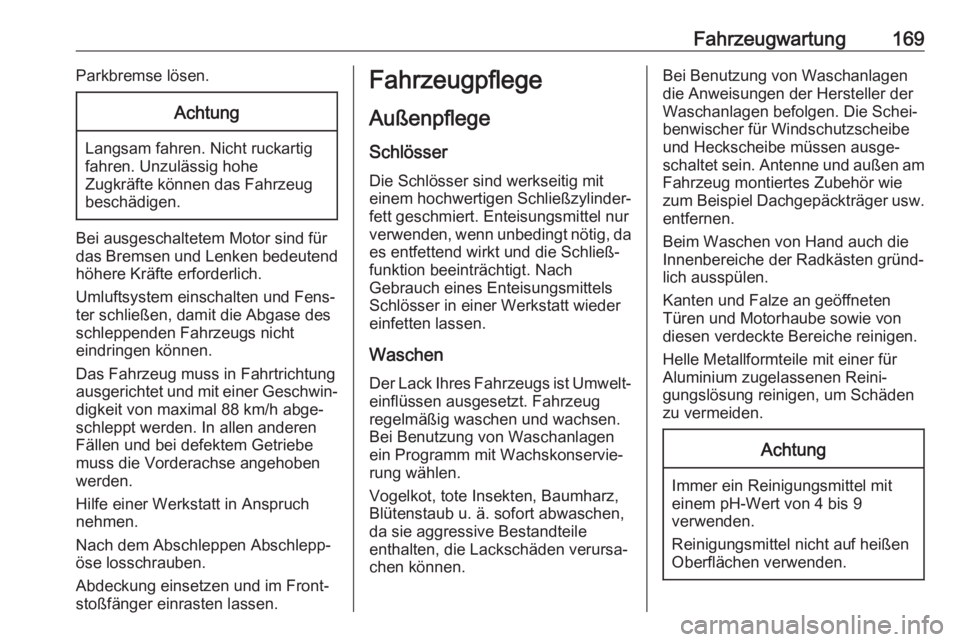

Fahrzeugwartung169Parkbremse lösen.Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Umluftsystem einschalten und Fens‐
ter schließen, damit die Abgase des
schleppenden Fahrzeugs nicht
eindringen können.
Das Fahrzeug muss in Fahrtrichtung
ausgerichtet und mit einer Geschwin‐ digkeit von maximal 88 km/h abge‐
schleppt werden. In allen anderen Fällen und bei defektem Getriebe
muss die Vorderachse angehoben
werden.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung einsetzen und im Front‐
stoßfänger einrasten lassen.
Fahrzeugpflege
Außenpflege
Schlösser Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen. Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐ rung wählen.
Vogelkot, tote Insekten, Baumharz,
Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lackschäden verursa‐
chen können.Bei Benutzung von Waschanlagen
die Anweisungen der Hersteller der
Waschanlagen befolgen. Die Schei‐
benwischer für Windschutzscheibe
und Heckscheibe müssen ausge‐
schaltet sein. Antenne und außen am
Fahrzeug montiertes Zubehör wie
zum Beispiel Dachgepäckträger usw.
entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen gründ‐
lich ausspülen.
Kanten und Falze an geöffneten
Türen und Motorhaube sowie von
diesen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für
Aluminium zugelassenen Reini‐
gungslösung reinigen, um Schäden
zu vermeiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9
verwenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.

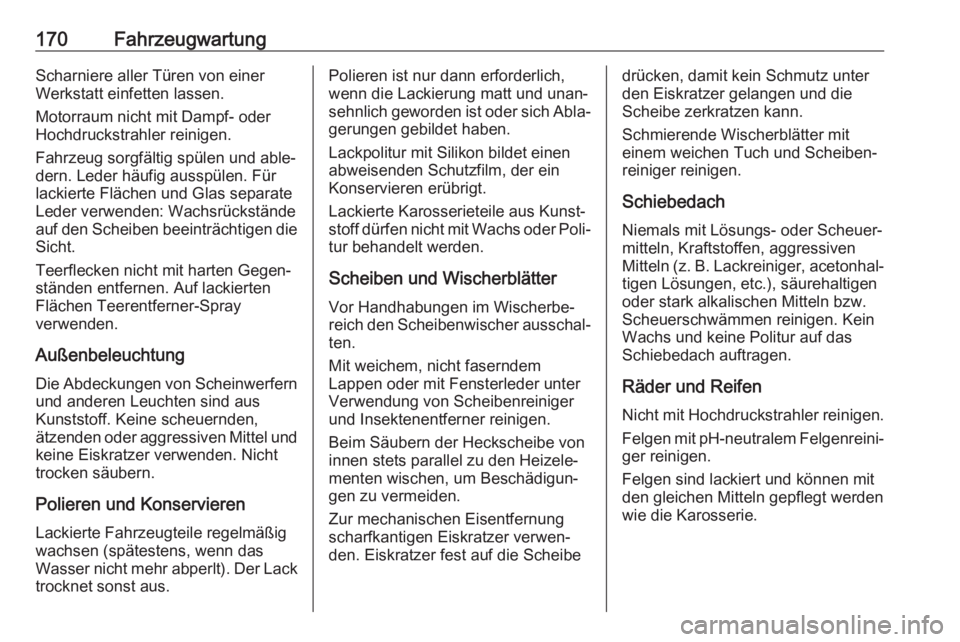

170FahrzeugwartungScharniere aller Türen von einer
Werkstatt einfetten lassen.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig spülen und able‐
dern. Leder häufig ausspülen. Für
lackierte Flächen und Glas separate
Leder verwenden: Wachsrückstände
auf den Scheiben beeinträchtigen die Sicht.
Teerflecken nicht mit harten Gegen‐ ständen entfernen. Auf lackierten
Flächen Teerentferner-Spray
verwenden.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden,
ätzenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren
Lackierte Fahrzeugteile regelmäßig
wachsen (spätestens, wenn das
Wasser nicht mehr abperlt). Der Lack trocknet sonst aus.Polieren ist nur dann erforderlich,wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Abla‐
gerungen gebildet haben.
Lackpolitur mit Silikon bildet einen
abweisenden Schutzfilm, der ein
Konservieren erübrigt.
Lackierte Karosserieteile aus Kunst‐
stoff dürfen nicht mit Wachs oder Poli‐ tur behandelt werden.
Scheiben und Wischerblätter Vor Handhabungen im Wischerbe‐
reich den Scheibenwischer ausschal‐
ten.
Mit weichem, nicht faserndem
Lappen oder mit Fensterleder unter
Verwendung von Scheibenreiniger
und Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibedrücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
Schmierende Wischerblätter mit
einem weichen Tuch und Scheiben‐
reiniger reinigen.
SchiebedachNiemals mit Lösungs- oder Scheuer‐mitteln, Kraftstoffen, aggressiven
Mitteln (z. B. Lackreiniger, acetonhal‐
tigen Lösungen, etc.), säurehaltigen
oder stark alkalischen Mitteln bzw.
Scheuerschwämmen reinigen. Kein
Wachs und keine Politur auf das
Schiebedach auftragen.
Räder und Reifen Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐
ger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden wie die Karosserie.

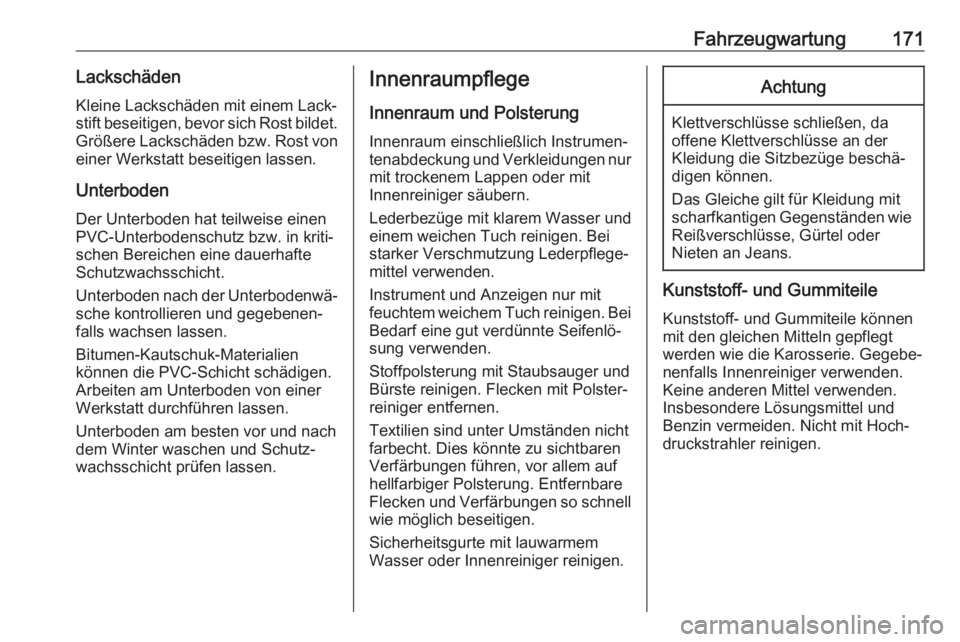

Fahrzeugwartung171LackschädenKleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet.
Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.
Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien
können die PVC-Schicht schädigen.
Arbeiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.Innenraumpflege
Innenraum und Polsterung Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur
mit trockenem Lappen oder mit
Innenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrument und Anzeigen nur mit
feuchtem weichem Tuch reinigen. Bei Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐
reiniger entfernen.
Textilien sind unter Umständen nicht farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf
hellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell
wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da
offene Klettverschlüsse an der
Kleidung die Sitzbezüge beschä‐
digen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüsse, Gürtel oder
Nieten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt
werden wie die Karosserie. Gegebe‐
nenfalls Innenreiniger verwenden. Keine anderen Mittel verwenden.
Insbesondere Lösungsmittel und
Benzin vermeiden. Nicht mit Hoch‐
druckstrahler reinigen.

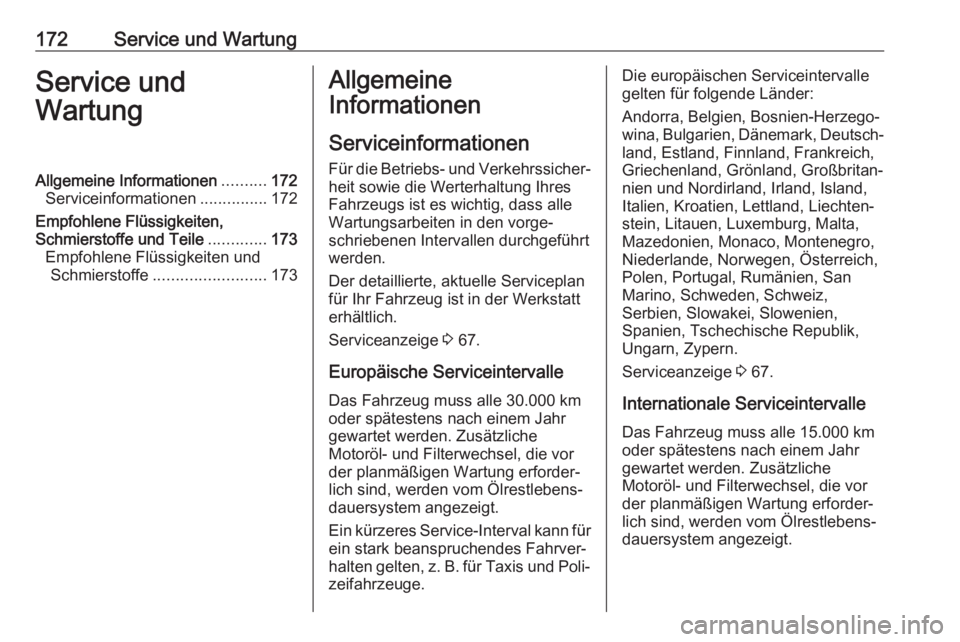

172Service und WartungService und
WartungAllgemeine Informationen ..........172
Serviceinformationen ...............172
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile .............173
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 173Allgemeine
Informationen
Serviceinformationen
Für die Betriebs- und Verkehrssicher‐ heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktuelle Serviceplan
für Ihr Fahrzeug ist in der Werkstatt
erhältlich.
Serviceanzeige 3 67.
Europäische Serviceintervalle Das Fahrzeug muss alle 30.000 km
oder spätestens nach einem Jahr
gewartet werden. Zusätzliche
Motoröl- und Filterwechsel, die vor
der planmäßigen Wartung erforder‐
lich sind, werden vom Ölrestlebens‐
dauersystem angezeigt.
Ein kürzeres Service-Interval kann für
ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Poli‐ zeifahrzeuge.Die europäischen Serviceintervalle
gelten für folgende Länder:
Andorra, Belgien, Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Deutsch‐
land, Estland, Finnland, Frankreich,
Griechenland, Grönland, Großbritan‐
nien und Nordirland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐
stein, Litauen, Luxemburg, Malta,
Mazedonien, Monaco, Montenegro,
Niederlande, Norwegen, Österreich,
Polen, Portugal, Rumänien, San
Marino, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Spanien, Tschechische Republik,
Ungarn, Zypern.
Serviceanzeige 3 67.
Internationale Serviceintervalle Das Fahrzeug muss alle 15.000 km
oder spätestens nach einem Jahr gewartet werden. Zusätzliche
Motoröl- und Filterwechsel, die vor
der planmäßigen Wartung erforder‐ lich sind, werden vom Ölrestlebens‐dauersystem angezeigt.

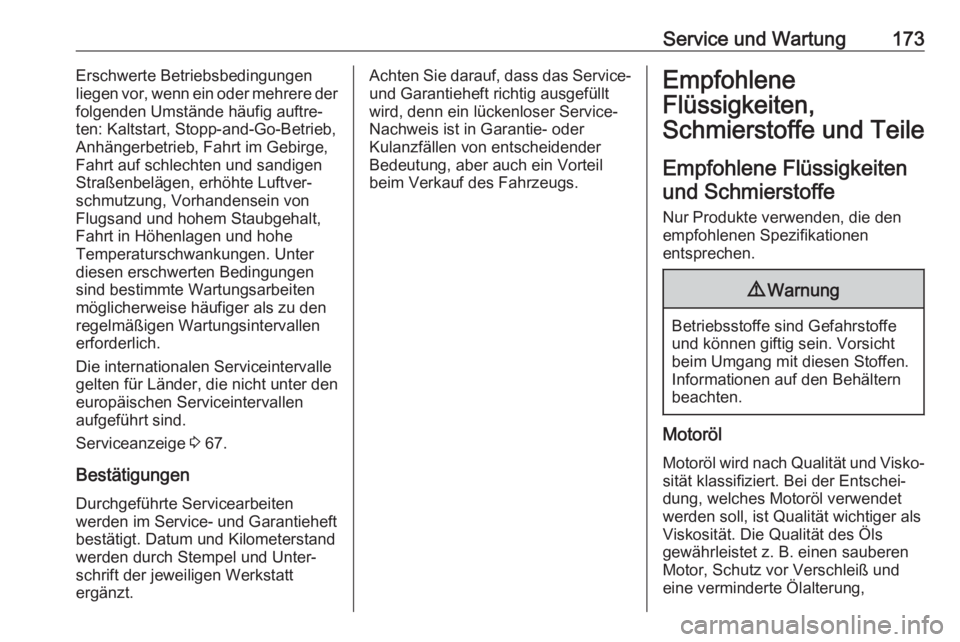

Service und Wartung173Erschwerte Betriebsbedingungen
liegen vor, wenn ein oder mehrere der
folgenden Umstände häufig auftre‐
ten: Kaltstart, Stopp-and-Go-Betrieb,
Anhängerbetrieb, Fahrt im Gebirge, Fahrt auf schlechten und sandigen
Straßenbelägen, erhöhte Luftver‐
schmutzung, Vorhandensein von
Flugsand und hohem Staubgehalt,
Fahrt in Höhenlagen und hohe
Temperaturschwankungen. Unter
diesen erschwerten Bedingungen
sind bestimmte Wartungsarbeiten
möglicherweise häufiger als zu den
regelmäßigen Wartungsintervallen
erforderlich.
Die internationalen Serviceintervalle gelten für Länder, die nicht unter den
europäischen Serviceintervallen
aufgeführt sind.
Serviceanzeige 3 67.
Bestätigungen Durchgeführte Servicearbeitenwerden im Service- und Garantieheft
bestätigt. Datum und Kilometerstand
werden durch Stempel und Unter‐
schrift der jeweiligen Werkstatt
ergänzt.Achten Sie darauf, dass das Service-
und Garantieheft richtig ausgefüllt
wird, denn ein lückenloser Service-
Nachweis ist in Garantie- oder
Kulanzfällen von entscheidender
Bedeutung, aber auch ein Vorteil beim Verkauf des Fahrzeugs.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten und Schmierstoffe
Nur Produkte verwenden, die den
empfohlenen Spezifikationen
entsprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Qualität des Öls
gewährleistet z. B. einen sauberen
Motor, Schutz vor Verschleiß und
eine verminderte Ölalterung,

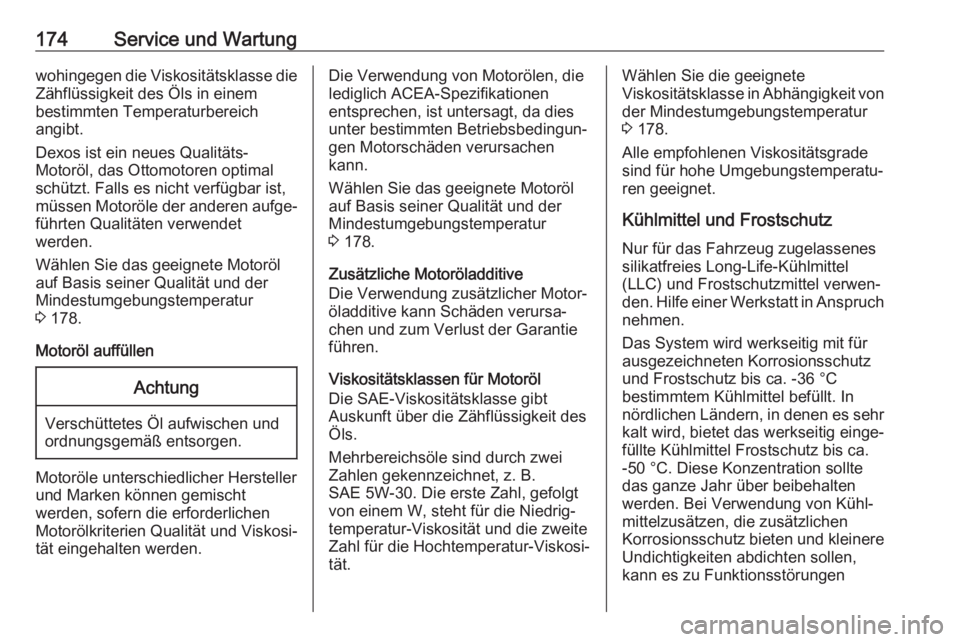

174Service und Wartungwohingegen die Viskositätsklasse dieZähflüssigkeit des Öls in einem
bestimmten Temperaturbereich
angibt.
Dexos ist ein neues Qualitäts-
Motoröl, das Ottomotoren optimal
schützt. Falls es nicht verfügbar ist,
müssen Motoröle der anderen aufge‐
führten Qualitäten verwendet
werden.
Wählen Sie das geeignete Motoröl
auf Basis seiner Qualität und der
Mindestumgebungstemperatur
3 178.
Motoröl auffüllenAchtung
Verschüttetes Öl aufwischen und
ordnungsgemäß entsorgen.
Motoröle unterschiedlicher Hersteller
und Marken können gemischt
werden, sofern die erforderlichen
Motorölkriterien Qualität und Viskosi‐ tät eingehalten werden.
Die Verwendung von Motorölen, die
lediglich ACEA-Spezifikationen
entsprechen, ist untersagt, da dies unter bestimmten Betriebsbedingun‐
gen Motorschäden verursachen
kann.
Wählen Sie das geeignete Motoröl
auf Basis seiner Qualität und der
Mindestumgebungstemperatur
3 178.
Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor‐ öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Viskositätsklassen für Motoröl
Die SAE-Viskositätsklasse gibt
Auskunft über die Zähflüssigkeit des
Öls.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
3 178.
Alle empfohlenen Viskositätsgrade
sind für hohe Umgebungstemperatu‐
ren geeignet.
Kühlmittel und FrostschutzNur für das Fahrzeug zugelassenes
silikatfreies Long-Life-Kühlmittel
(LLC) und Frostschutzmittel verwen‐
den. Hilfe einer Werkstatt in Anspruch
nehmen.
Das System wird werkseitig mit für
ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -36 °C
bestimmtem Kühlmittel befüllt. In
nördlichen Ländern, in denen es sehr kalt wird, bietet das werkseitig einge‐
füllte Kühlmittel Frostschutz bis ca.
-50 °C. Diese Konzentration sollte
das ganze Jahr über beibehalten
werden. Bei Verwendung von Kühl‐
mittelzusätzen, die zusätzlichen
Korrosionsschutz bieten und kleinere
Undichtigkeiten abdichten sollen,
kann es zu Funktionsstörungen

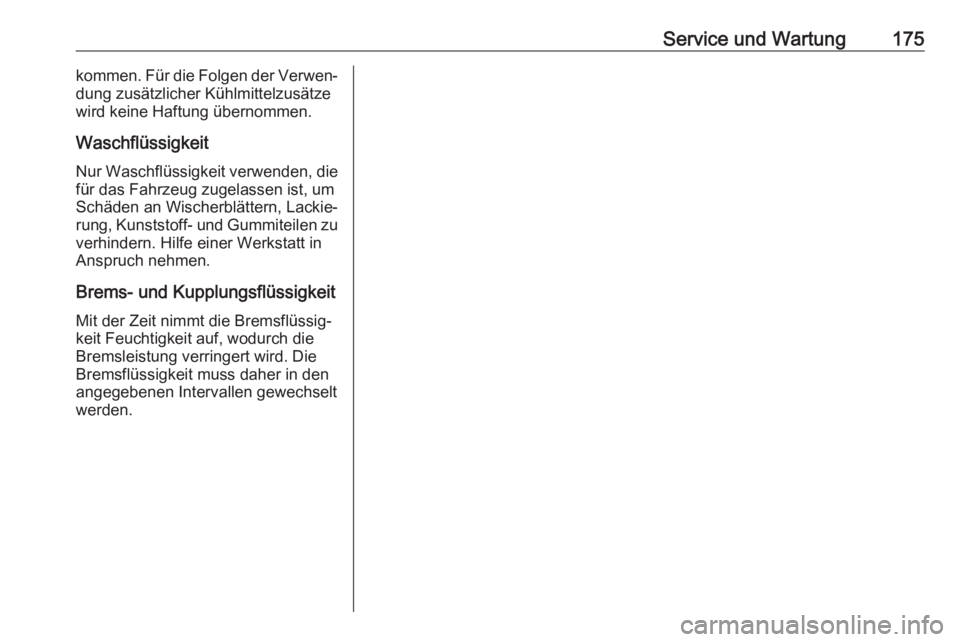

Service und Wartung175kommen. Für die Folgen der Verwen‐
dung zusätzlicher Kühlmittelzusätze
wird keine Haftung übernommen.
Waschflüssigkeit Nur Waschflüssigkeit verwenden, die
für das Fahrzeug zugelassen ist, um
Schäden an Wischerblättern, Lackie‐
rung, Kunststoff- und Gummiteilen zu verhindern. Hilfe einer Werkstatt in
Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.

176Technische DatenTechnische DatenFahrzeugidentifizierung.............176
Fahrzeug-Identifizierungsnum‐ mer ......................................... 176
Typschild ................................. 177
Motorenidentifizierung .............177
Fahrzeugdaten .......................... 178
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 178
Motordaten .............................. 180
Abmessungen ......................... 182
Reifendrücke ........................... 183Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer befindet sich im Motorraum.
Die Fahrzeug-Identifizierungsnum‐ mer kann auf die Instrumententafel
gestanzt sein und ist dann durch die
Windschutzscheibe zu sehen.

Technische Daten177Typschild
Das Typschild befindet sich am linken
Türrahmen.
Angaben auf dem Typschild:1:Hersteller2:Genehmigungsnummer3:Fahrzeug-Identifizierungsnum‐
mer4:Zulässiges Gesamtgewicht in kg5:Zulässiges Zuggesamtgewicht
in kg6:Maximal zulässige Vorderachs‐
last in kg7:Maximal zulässige Hinterachs‐
last in kg
Vorder- und Hinterachslast dürfen
zusammen das zulässige Gesamtge‐ wicht nicht überschreiten. Wird z. B.
die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen
Gesamtgewichts belastet werden.
Die technischen Daten wurden in
Übereinstimmung mit den EG-
Normen ermittelt. Änderungen vorbe‐ halten. Angaben in den Fahrzeugpa‐
pieren haben stets Vorrang gegen‐
über Angaben in der Betriebsanlei‐
tung.
Motorenidentifizierung
Die Tabellen mit den technischen
Daten enthalten die Motoridentifikati‐
onscodes.
Motordaten 3 180.
Zum Ermitteln des Motors die EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, oder
andere, nationale Zulassungspapiere
zu Rate ziehen.
Das Konformitätszertifikat enthält den
Motoridentifizierungscode, weitere
nationale Angaben und unter
Umständen den Entwicklungscode.
Hubraum und Motorleistung überprü‐ fen, um den jeweiligen Motor zu iden‐
tifizieren.

178Technische DatenFahrzeugdatenEmpfohlene Flüssigkeiten und Schmierstoffe Europäischer Serviceplan
Erforderliche MotorölqualitätAlle europäischen Länder mit europäischem Wartungsintervall 3 172MotorölqualitätOtto-Motorendexos2✔
Falls kein Dexos-Motoröl verfügbar ist, kann einmal zwischen jedem Ölwechsel bis zu 1 l Motoröl der Qualität ACEA C3
verwendet werden.
Viskositätsklassen für Motoröl
Alle europäischen Länder mit europäischem Wartungsintervall 3 172UmgebungstemperaturOtto-Motorenbis -25 °CSAE 0W-30 oder SAE 0W-40
SAE 5W-30 oder SAE 5W-40unter -25 °CSAE 0W-30 oder SAE 0W-40
