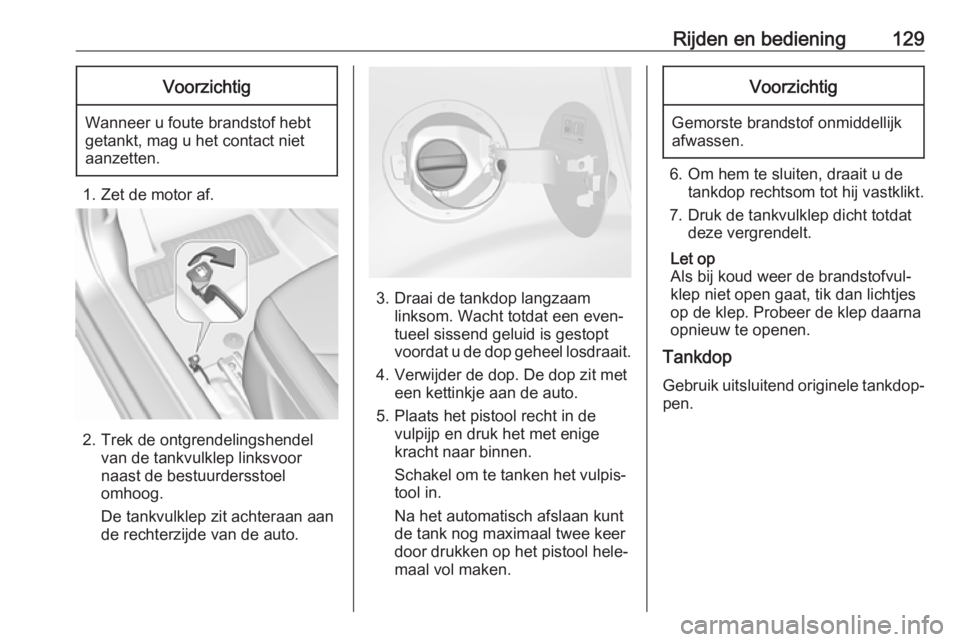

Rijden en bediening129Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
1. Zet de motor af.
2. Trek de ontgrendelingshendel van de tankvulklep linksvoor
naast de bestuurdersstoel omhoog.
De tankvulklep zit achteraan aan de rechterzijde van de auto.
3. Draai de tankdop langzaam linksom. Wacht totdat een even‐
tueel sissend geluid is gestopt
voordat u de dop geheel losdraait.
4. Verwijder de dop. De dop zit met een kettinkje aan de auto.
5. Plaats het pistool recht in de vulpijp en druk het met enige
kracht naar binnen.
Schakel om te tanken het vulpis‐ tool in.
Na het automatisch afslaan kunt
de tank nog maximaal twee keer
door drukken op het pistool hele‐
maal vol maken.
Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
6. Om hem te sluiten, draait u de tankdop rechtsom tot hij vastklikt.
7. Druk de tankvulklep dicht totdat deze vergrendelt.
Let op
Als bij koud weer de brandstofvul‐
klep niet open gaat, tik dan lichtjes
op de klep. Probeer de klep daarna
opnieuw te openen.
Tankdop
Gebruik uitsluitend originele tankdop‐ pen.

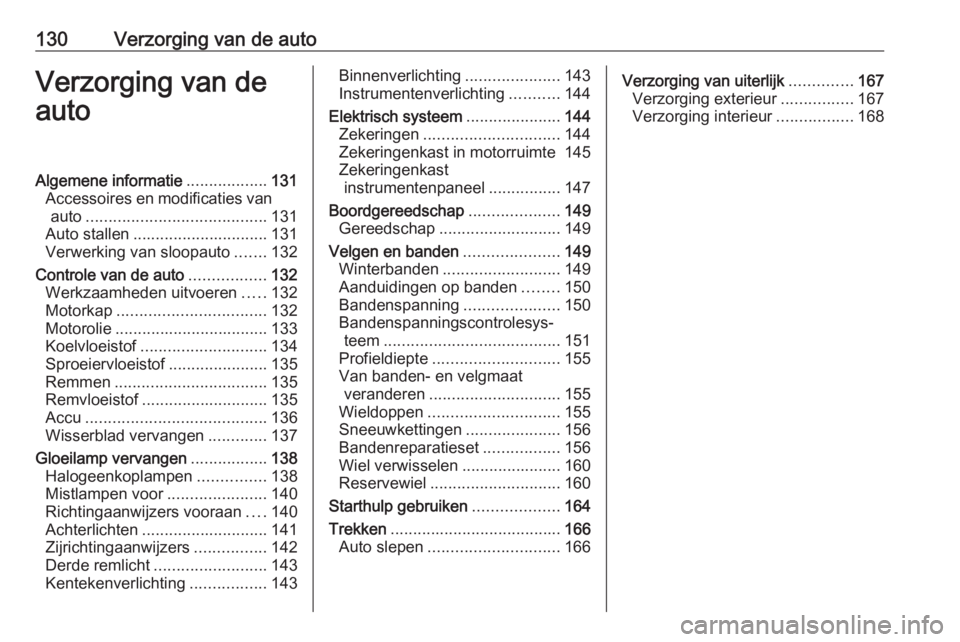

130Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................131
Accessoires en modificaties van auto ........................................ 131
Auto stallen .............................. 131
Verwerking van sloopauto .......132
Controle van de auto .................132
Werkzaamheden uitvoeren .....132
Motorkap ................................. 132
Motorolie .................................. 133
Koelvloeistof ............................ 134
Sproeiervloeistof ......................135
Remmen .................................. 135
Remvloeistof ............................ 135
Accu ........................................ 136
Wisserblad vervangen .............137
Gloeilamp vervangen .................138
Halogeenkoplampen ...............138
Mistlampen voor ......................140
Richtingaanwijzers vooraan ....140
Achterlichten ............................ 141
Zijrichtingaanwijzers ................142
Derde remlicht ......................... 143
Kentekenverlichting .................143Binnenverlichting .....................143
Instrumentenverlichting ...........144
Elektrisch systeem .....................144
Zekeringen .............................. 144
Zekeringenkast in motorruimte 145
Zekeringenkast instrumentenpaneel ................147
Boordgereedschap ....................149
Gereedschap ........................... 149
Velgen en banden .....................149
Winterbanden .......................... 149
Aanduidingen op banden ........150
Bandenspanning .....................150
Bandenspanningscontrolesys‐ teem ....................................... 151
Profieldiepte ............................ 155
Van banden- en velgmaat veranderen ............................. 155
Wieldoppen ............................. 155
Sneeuwkettingen .....................156
Bandenreparatieset .................156
Wiel verwisselen ......................160
Reservewiel ............................. 160
Starthulp gebruiken ...................164
Trekken ...................................... 166
Auto slepen ............................. 166Verzorging van uiterlijk ..............167
Verzorging exterieur ................167
Verzorging interieur .................168

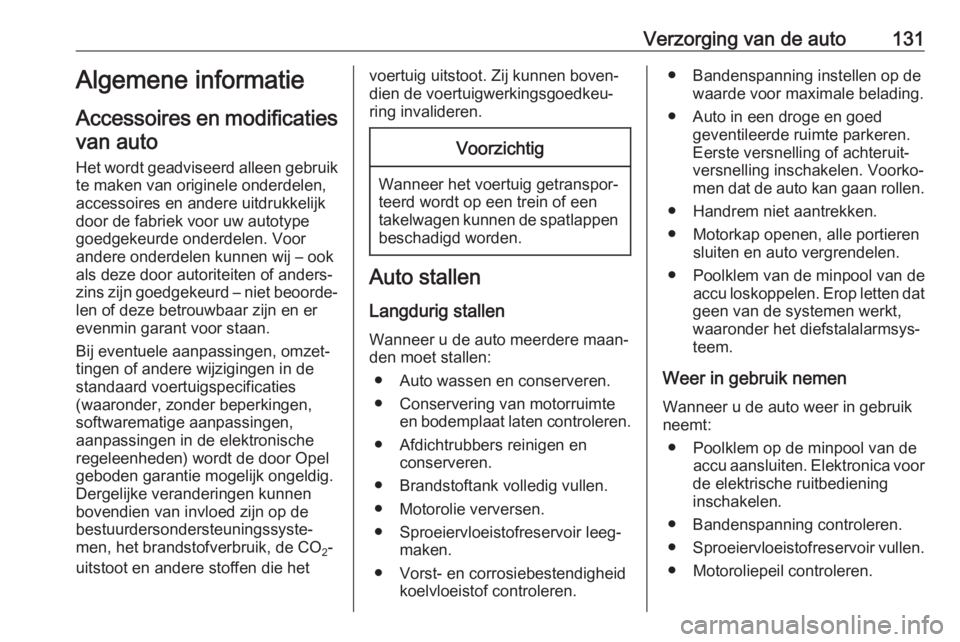

Verzorging van de auto131Algemene informatie
Accessoires en modificaties van auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Dergelijke veranderingen kunnen
bovendien van invloed zijn op de
bestuurdersondersteuningssyste‐
men, het brandstofverbruik, de CO 2-
uitstoot en andere stoffen die hetvoertuig uitstoot. Zij kunnen boven‐
dien de voertuigwerkingsgoedkeu‐
ring invalideren.Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een
takelwagen kunnen de spatlappen beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op dewaarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen. Voorko‐
men dat de auto kan gaan rollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
waaronder het diefstalalarmsys‐
teem.
Weer in gebruik nemen Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren.
● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.

132Verzorging van de auto● Koelvloeistofpeil controleren.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Informatie over autodemontagebe‐
drijven en de recycling van sloopau‐
to's vindt u op onze website. Laat dit
werk uitsluitend over aan een erkend
autodemontagebedrijf.
Gasvoertuigen moeten worden afge‐
voerd door een speciaal daartoe
bevoegd bedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

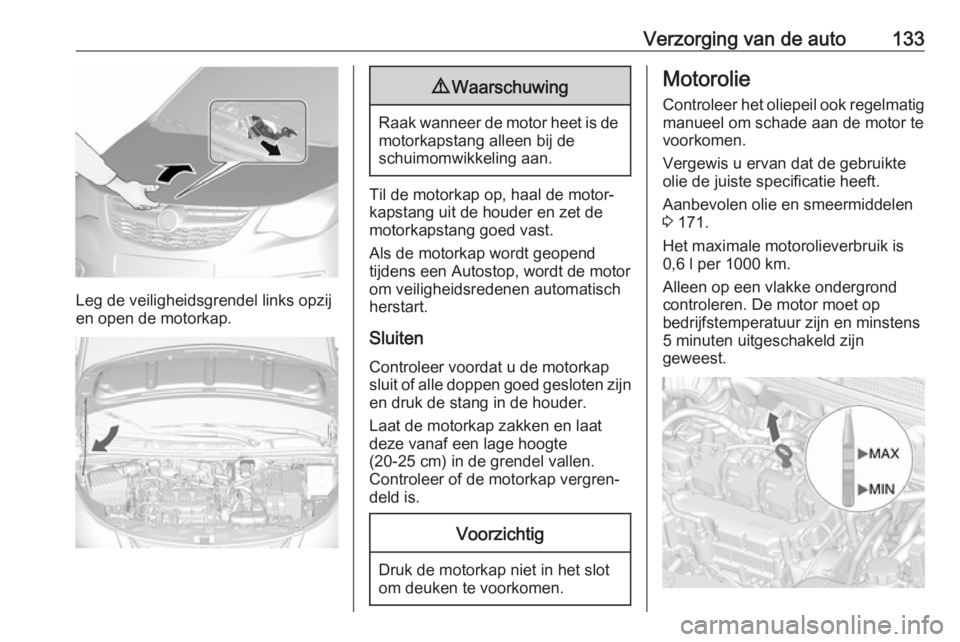

Verzorging van de auto133
Leg de veiligheidsgrendel links opzij
en open de motorkap.
9 Waarschuwing
Raak wanneer de motor heet is de
motorkapstang alleen bij de
schuimomwikkeling aan.
Til de motorkap op, haal de motor‐
kapstang uit de houder en zet de
motorkapstang goed vast.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor
om veiligheidsredenen automatisch
herstart.
Sluiten Controleer voordat u de motorkapsluit of alle doppen goed gesloten zijn en druk de stang in de houder.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm) in de grendel vallen.
Controleer of de motorkap vergren‐
deld is.
Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Controleer het oliepeil ook regelmatig
manueel om schade aan de motor te voorkomen.
Vergewis u ervan dat de gebruikte
olie de juiste specificatie heeft.
Aanbevolen olie en smeermiddelen
3 171.
Het maximale motorolieverbruik is
0,6 l per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
5 minuten uitgeschakeld zijn
geweest.

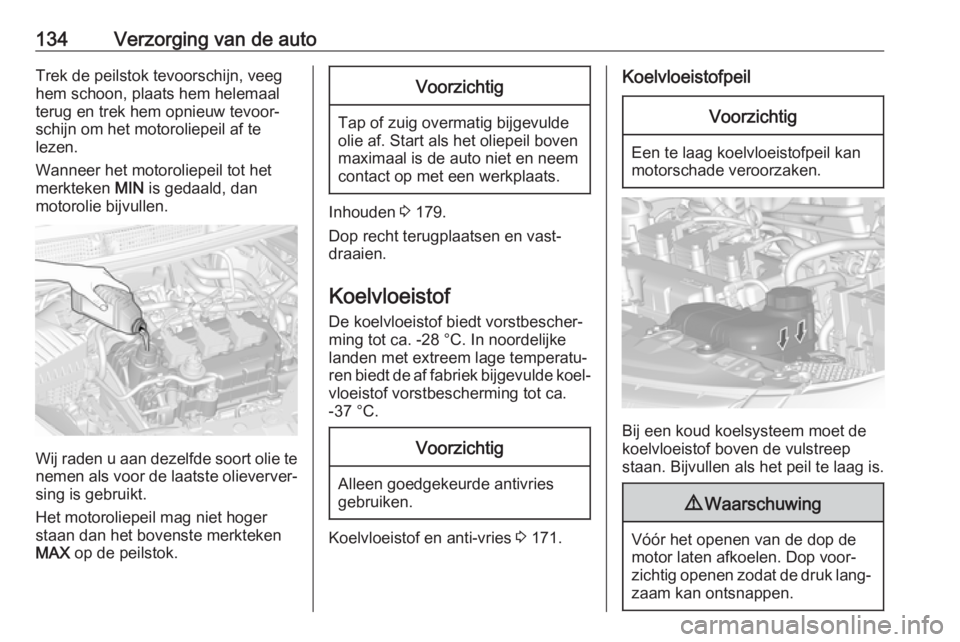

134Verzorging van de autoTrek de peilstok tevoorschijn, veeg
hem schoon, plaats hem helemaal
terug en trek hem opnieuw tevoor‐
schijn om het motoroliepeil af te
lezen.
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan
motorolie bijvullen.
Wij raden u aan dezelfde soort olie te nemen als voor de laatste olieverver‐
sing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken MAX op de peilstok.
Voorzichtig
Tap of zuig overmatig bijgevulde
olie af. Start als het oliepeil boven
maximaal is de auto niet en neem
contact op met een werkplaats.
Inhouden 3 179.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In noordelijke
landen met extreem lage temperatu‐
ren biedt de af fabriek bijgevulde koel‐
vloeistof vorstbescherming tot ca.
-37 °C.
Voorzichtig
Alleen goedgekeurde antivries
gebruiken.
Koelvloeistof en anti-vries 3 171.
KoelvloeistofpeilVoorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.

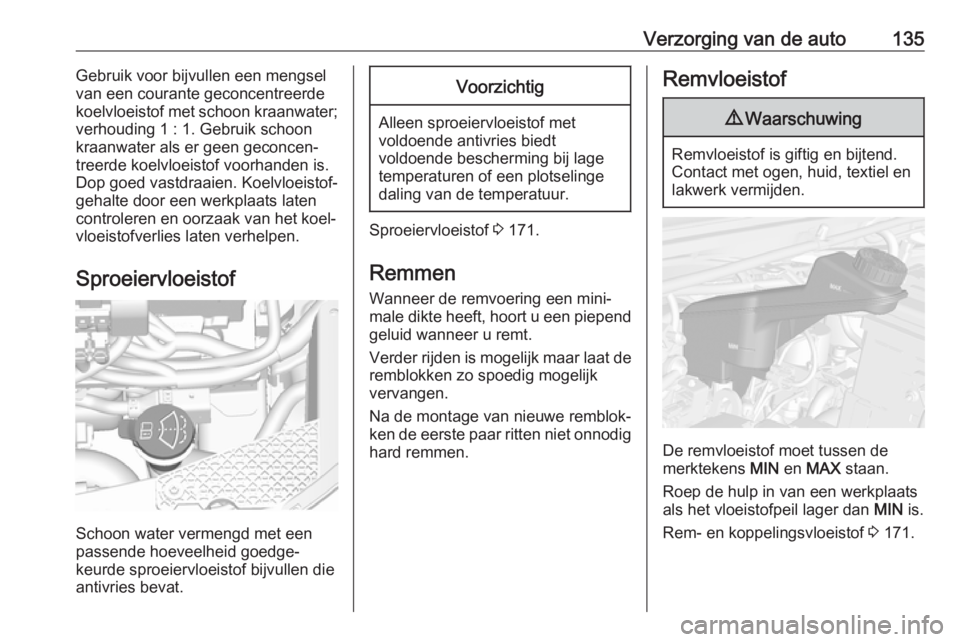

Verzorging van de auto135Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater;
verhouding 1 : 1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien. Koelvloeistof‐
gehalte door een werkplaats laten
controleren en oorzaak van het koel‐
vloeistofverlies laten verhelpen.
Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid goedge‐
keurde sproeiervloeistof bijvullen die
antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met
voldoende antivries biedt
voldoende bescherming bij lage
temperaturen of een plotselinge
daling van de temperatuur.
Sproeiervloeistof 3 171.
Remmen
Wanneer de remvoering een mini‐ male dikte heeft, hoort u een piepend
geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Roep de hulp in van een werkplaats
als het vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 171.

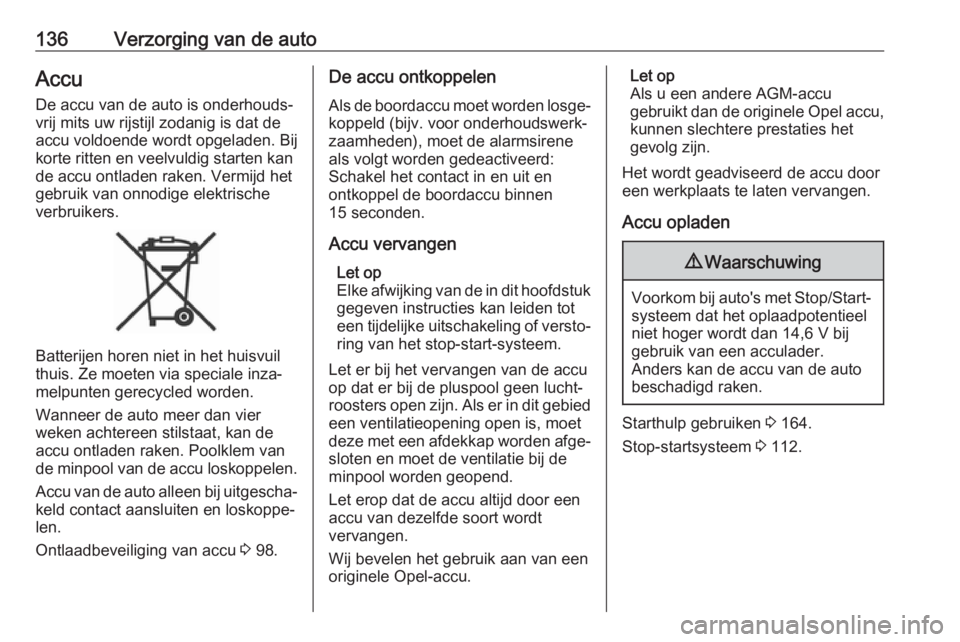

136Verzorging van de autoAccu
De accu van de auto is onderhouds‐
vrij mits uw rijstijl zodanig is dat de accu voldoende wordt opgeladen. Bij
korte ritten en veelvuldig starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan vier
weken achtereen stilstaat, kan de
accu ontladen raken. Poolklem van
de minpool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging van accu 3 98.
De accu ontkoppelen
Als de boordaccu moet worden losge‐
koppeld (bijv. voor onderhoudswerk‐
zaamheden), moet de alarmsirene
als volgt worden gedeactiveerd:
Schakel het contact in en uit en
ontkoppel de boordaccu binnen
15 seconden.
Accu vervangen Let op
Elke afwijking van de in dit hoofdstuk
gegeven instructies kan leiden tot
een tijdelijke uitschakeling of versto‐ ring van het stop-start-systeem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Let erop dat de accu altijd door een
accu van dezelfde soort wordt
vervangen.
Wij bevelen het gebruik aan van een
originele Opel-accu.Let op
Als u een andere AGM-accu
gebruikt dan de originele Opel accu,
kunnen slechtere prestaties het
gevolg zijn.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Accu opladen9 Waarschuwing
Voorkom bij auto's met Stop/Start-
systeem dat het oplaadpotentieel
niet hoger wordt dan 14,6 V bij
gebruik van een acculader.
Anders kan de accu van de auto
beschadigd raken.
Starthulp gebruiken 3 164.
Stop-startsysteem 3 112.

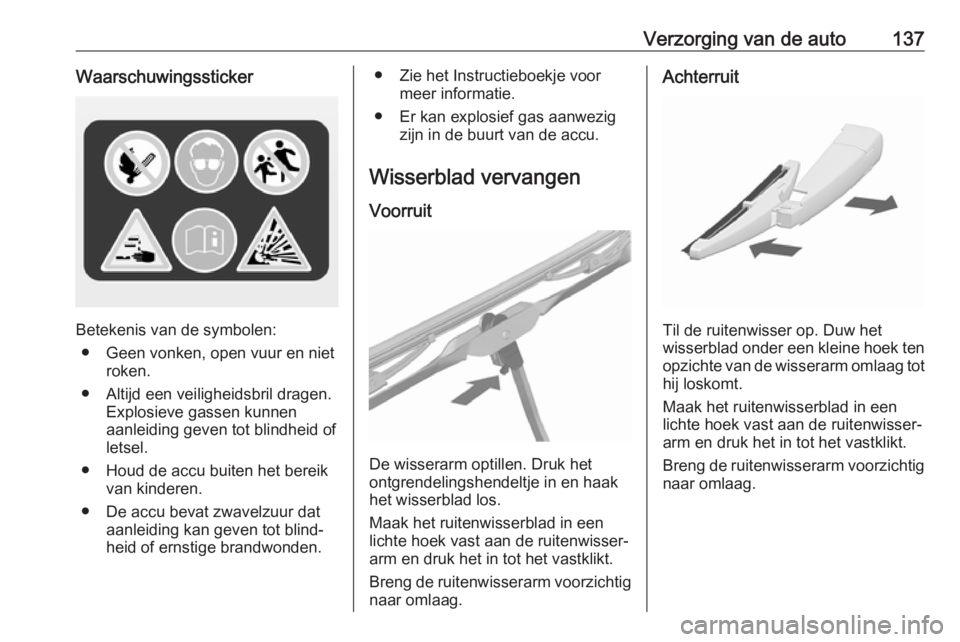

Verzorging van de auto137Waarschuwingssticker
Betekenis van de symbolen:● Geen vonken, open vuur en niet roken.
● Altijd een veiligheidsbril dragen. Explosieve gassen kunnen
aanleiding geven tot blindheid of
letsel.
● Houd de accu buiten het bereik van kinderen.
● De accu bevat zwavelzuur dat aanleiding kan geven tot blind‐
heid of ernstige brandwonden.
● Zie het Instructieboekje voor meer informatie.
● Er kan explosief gas aanwezig zijn in de buurt van de accu.
Wisserblad vervangen Voorruit
De wisserarm optillen. Druk het
ontgrendelingshendeltje in en haak
het wisserblad los.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐
arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Achterruit
Til de ruitenwisser op. Duw het
wisserblad onder een kleine hoek ten opzichte van de wisserarm omlaag tot hij loskomt.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐
arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.

138Verzorging van de autoGloeilamp vervangenZet het contact uit en schakel de
desbetreffende schakelaar uit of sluit
de portieren.
Nieuwe gloeilamp alleen aan fitting
vastpakken! Raak het glas van de
gloeilamp niet aan met blote handen.
Gebruik bij vervanging altijd hetzelfde type gloeilamp.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
LampcontroleSchakel het contact in na het vervan‐
gen van een lamp en bedien en
controleer de lichten.Halogeenkoplampen
Grootlicht en dimlicht
1. Aan de linkerkant van de auto: draai aan de vulpijp van het voor‐
ruitsproeiervloeistofreservoir en
trek hem eruit.
2. Verwijder het deksel van de zeke‐
ringenkast (alleen linkerkant van
de auto).
3. Druk beide clips bij elkaar en trek de stekker uit de gloeilamp.
