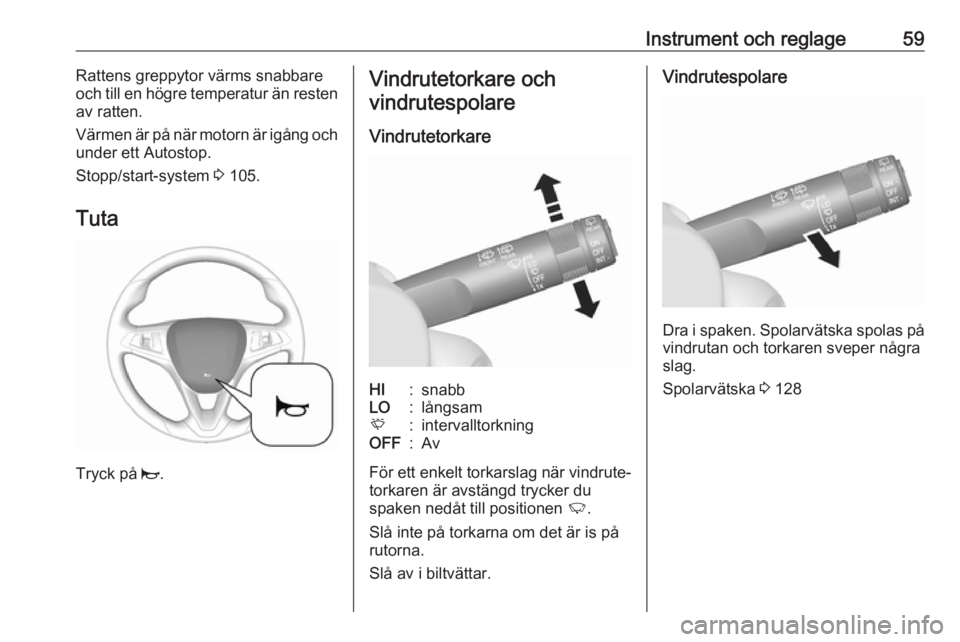

Instrument och reglage59Rattens greppytor värms snabbare
och till en högre temperatur än resten
av ratten.
Värmen är på när motorn är igång och under ett Autostop.
Stopp/start-system 3 105.
Tuta
Tryck på j.
Vindrutetorkare och
vindrutespolare
VindrutetorkareHI:snabbLO:långsamE:intervalltorkningOFF:Av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 2.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Vindrutespolare
Dra i spaken. Spolarvätska spolas på vindrutan och torkaren sveper några
slag.
Spolarvätska 3 128

60Instrument och reglageBakrutetorkare ochbakrutespolare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
övre läget:kontinuerlig funk‐
tionnedre läget:intervallfunktionmittre läget:av
Tryck på spaken. Spolarvätska
spolas på bakrutan och torkaren
sveper några gånger.
Slå inte på torkarna om det är is på
bakrutan.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
Aktivering eller inaktivering av denna
funktion kan ändras på menyn
Inställningar på infodisplayen.
Spolarvätska 3 128.
Personliga inställningar 3 81.
Yttertemperatur
Sjunkande temperatur visas omedel‐
bart, stigande med fördröjning.9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas på
infodisplayen.
Infodisplay 3 77.

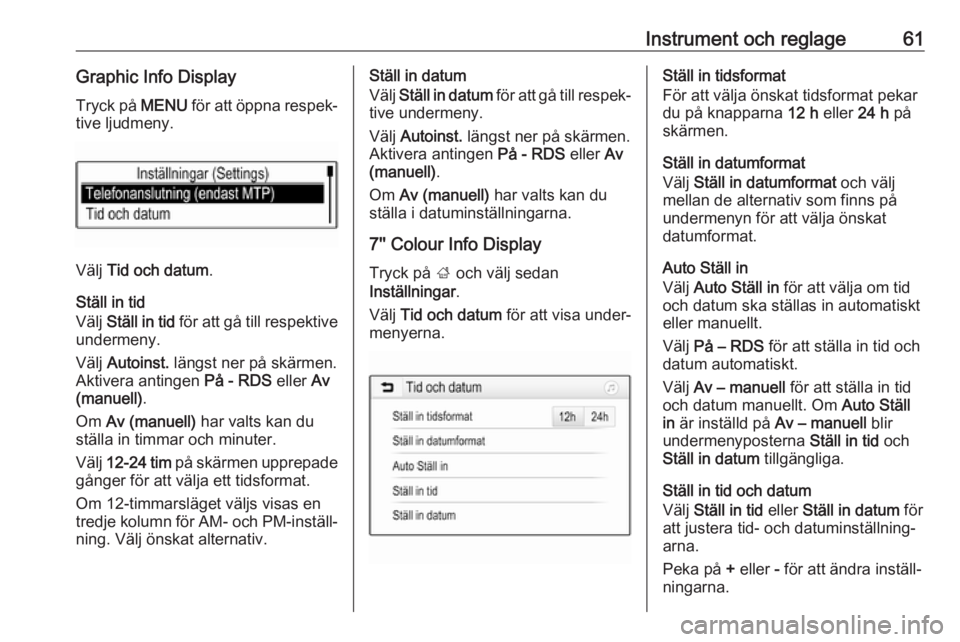

Instrument och reglage61Graphic Info DisplayTryck på MENU för att öppna respek‐
tive ljudmeny.
Välj Tid och datum .
Ställ in tid
Välj Ställ in tid för att gå till respektive
undermeny.
Välj Autoinst. längst ner på skärmen.
Aktivera antingen På - RDS eller Av
(manuell) .
Om Av (manuell) har valts kan du
ställa in timmar och minuter.
Välj 12-24 tim på skärmen upprepade
gånger för att välja ett tidsformat.
Om 12-timmarsläget väljs visas en
tredje kolumn för AM- och PM-inställ‐
ning. Välj önskat alternativ.
Ställ in datum
Välj Ställ in datum för att gå till respek‐
tive undermeny.
Välj Autoinst. längst ner på skärmen.
Aktivera antingen På - RDS eller Av
(manuell) .
Om Av (manuell) har valts kan du
ställa i datuminställningarna.
7'' Colour Info Display
Tryck på ; och välj sedan
Inställningar .
Välj Tid och datum för att visa under‐
menyerna.Ställ in tidsformat
För att välja önskat tidsformat pekar
du på knapparna 12 h eller 24 h på
skärmen.
Ställ in datumformat
Välj Ställ in datumformat och välj
mellan de alternativ som finns på
undermenyn för att välja önskat
datumformat.
Auto Ställ in
Välj Auto Ställ in för att välja om tid
och datum ska ställas in automatiskt
eller manuellt.
Välj På – RDS för att ställa in tid och
datum automatiskt.
Välj Av – manuell för att ställa in tid
och datum manuellt. Om Auto Ställ
in är inställd på Av – manuell blir
undermenyposterna Ställ in tid och
Ställ in datum tillgängliga.
Ställ in tid och datum
Välj Ställ in tid eller Ställ in datum för
att justera tid- och datuminställning‐
arna.
Peka på + eller - för att ändra inställ‐
ningarna.

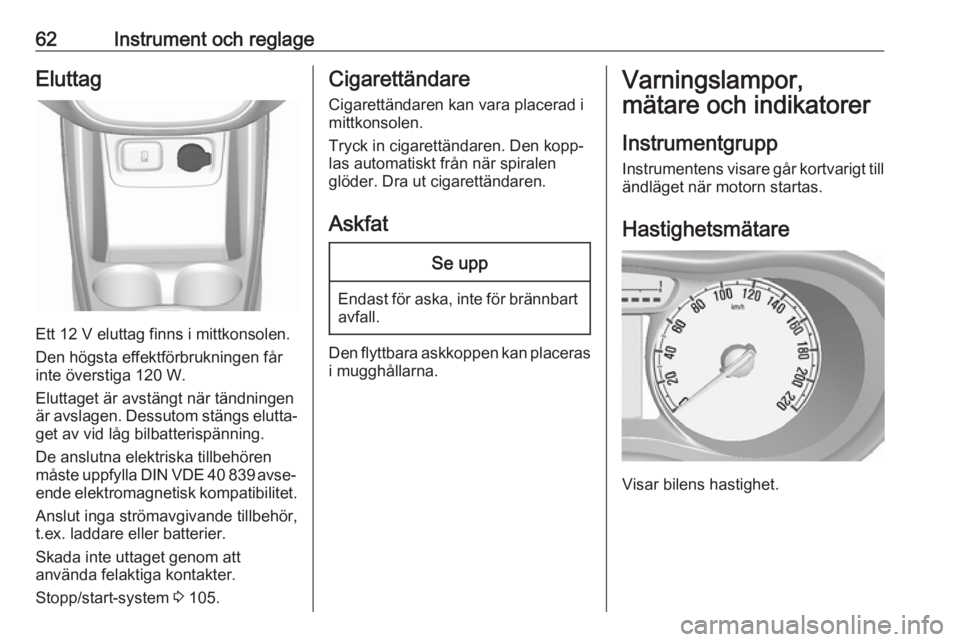

62Instrument och reglageEluttag
Ett 12 V eluttag finns i mittkonsolen.
Den högsta effektförbrukningen får
inte överstiga 120 W.
Eluttaget är avstängt när tändningen är avslagen. Dessutom stängs elutta‐
get av vid låg bilbatterispänning.
De anslutna elektriska tillbehören måste uppfylla DIN VDE 40 839 avse‐ ende elektromagnetisk kompatibilitet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att
använda felaktiga kontakter.
Stopp/start-system 3 105.
Cigarettändare
Cigarettändaren kan vara placerad i
mittkonsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.
Varningslampor,
mätare och indikatorer
Instrumentgrupp
Instrumentens visare går kortvarigt till ändläget när motorn startas.
Hastighetsmätare
Visar bilens hastighet.

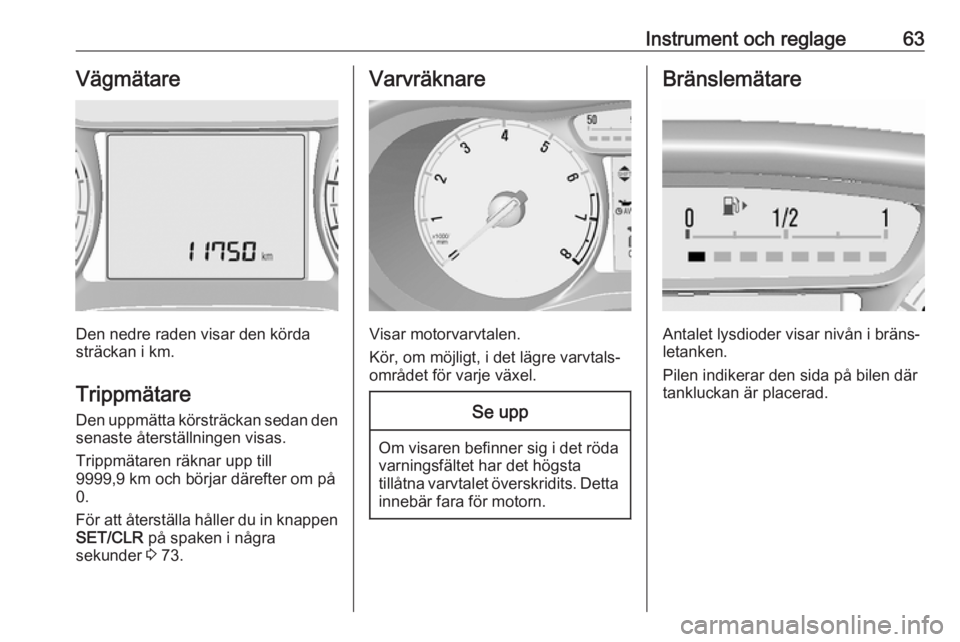

Instrument och reglage63Vägmätare
Den nedre raden visar den körda
sträckan i km.
Trippmätare
Den uppmätta körsträckan sedan den senaste återställningen visas.
Trippmätaren räknar upp till
9999,9 km och börjar därefter om på
0.
För att återställa håller du in knappen SET/CLR på spaken i några
sekunder 3 73.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Antalet lysdioder visar nivån i bräns‐
letanken.
Pilen indikerar den sida på bilen där
tankluckan är placerad.

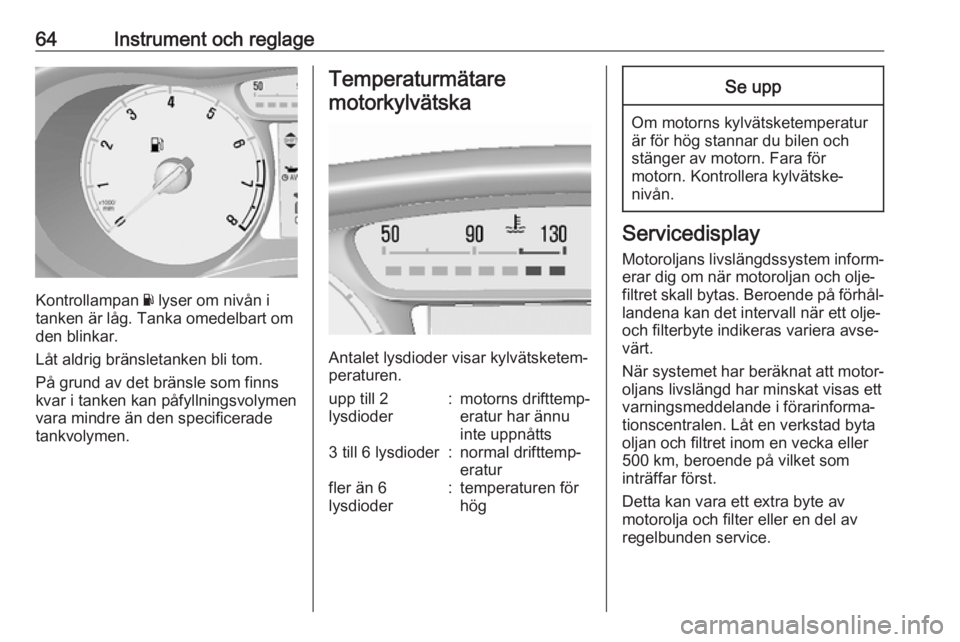

64Instrument och reglage
Kontrollampan Y lyser om nivån i
tanken är låg. Tanka omedelbart om
den blinkar.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Temperaturmätare
motorkylvätska
Antalet lysdioder visar kylvätsketem‐
peraturen.
upp till 2
lysdioder:motorns drifttemp‐
eratur har ännu
inte uppnåtts3 till 6 lysdioder:normal drifttemp‐
eraturfler än 6
lysdioder:temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas ett
varningsmeddelande i förarinforma‐
tionscentralen. Låt en verkstad byta
oljan och filtret inom en vecka eller
500 km, beroende på vilket som
inträffar först.
Detta kan vara ett extra byte av
motorolja och filter eller en del av
regelbunden service.

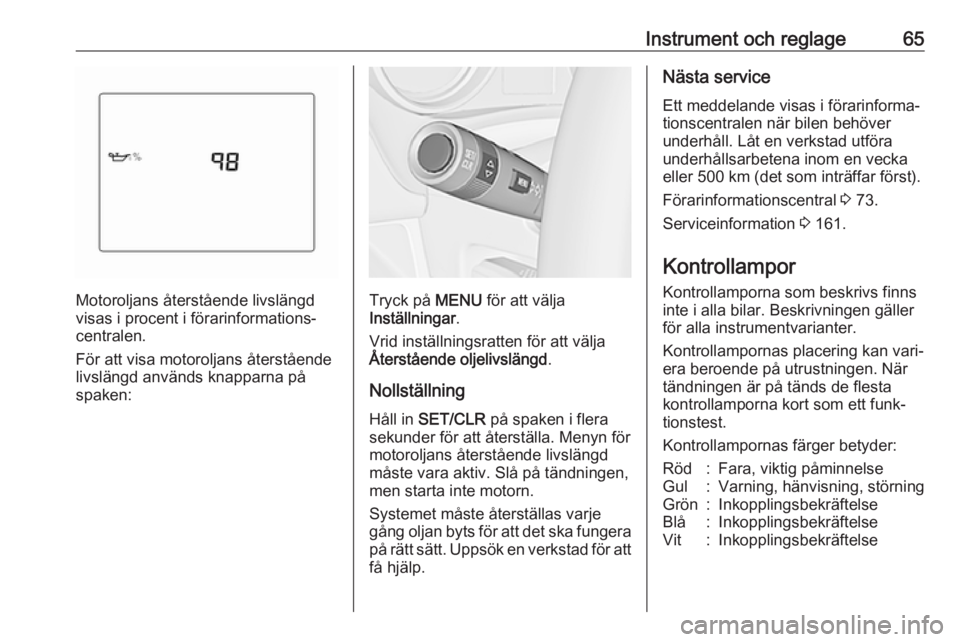

Instrument och reglage65
Motoroljans återstående livslängd
visas i procent i förarinformations‐
centralen.
För att visa motoroljans återstående
livslängd används knapparna på
spaken:Tryck på MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Nollställning
Håll in SET/CLR på spaken i flera
sekunder för att återställa. Menyn för motoroljans återstående livslängd
måste vara aktiv. Slå på tändningen,
men starta inte motorn.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att
få hjälp.
Nästa service
Ett meddelande visas i förarinforma‐
tionscentralen när bilen behöver
underhåll. Låt en verkstad utföra
underhållsarbetena inom en vecka
eller 500 km (det som inträffar först).
Förarinformationscentral 3 73.
Serviceinformation 3 161.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter.
Kontrollampornas placering kan vari‐
era beroende på utrustningen. När
tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.
Kontrollampornas färger betyder:Röd:Fara, viktig påminnelseGul:Varning, hänvisning, störningGrön:InkopplingsbekräftelseBlå:InkopplingsbekräftelseVit:Inkopplingsbekräftelse

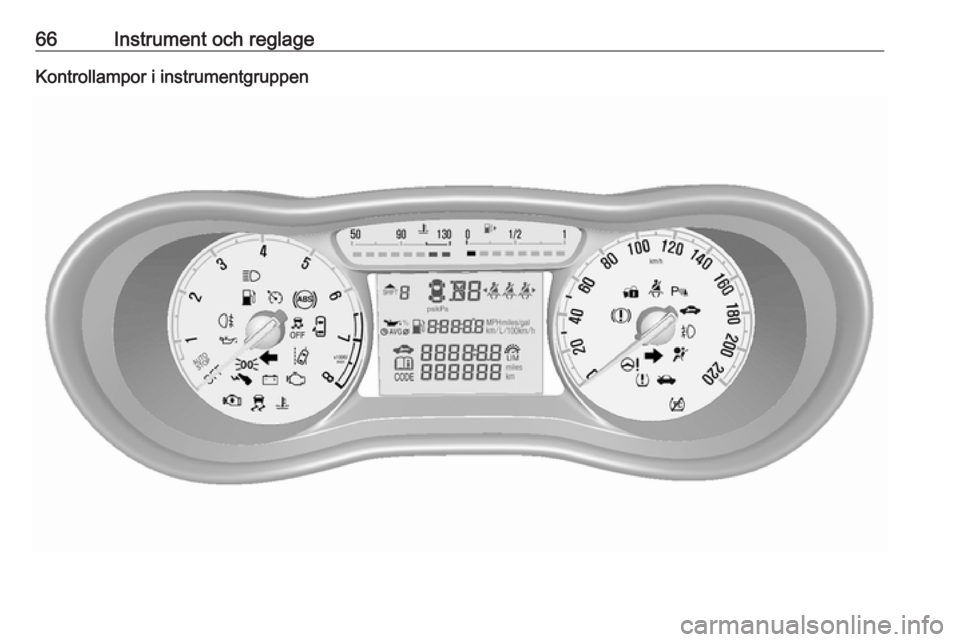

66Instrument och reglageKontrollampor i instrumentgruppen

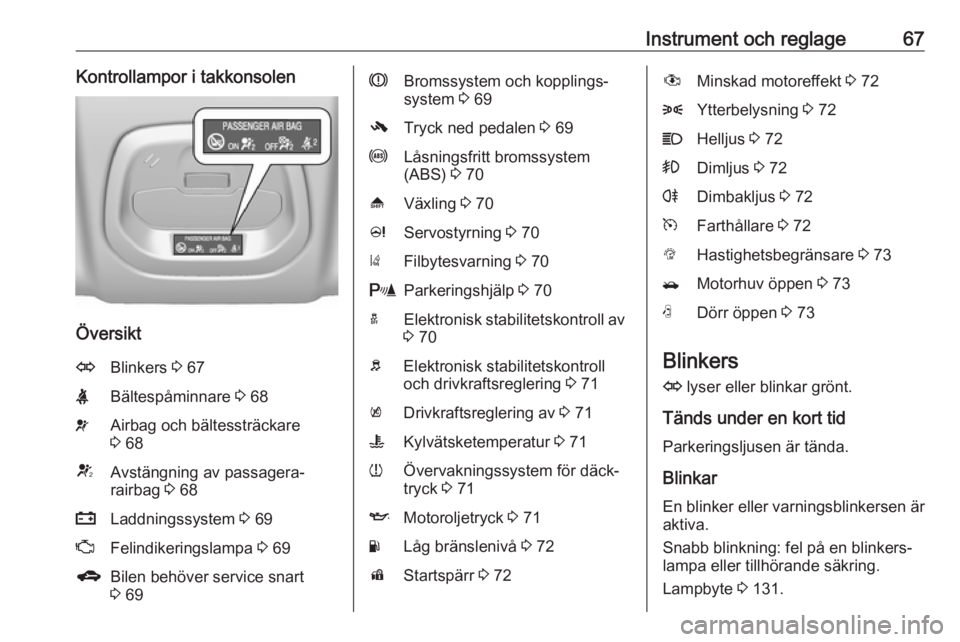

Instrument och reglage67Kontrollampor i takkonsolen
Översikt
OBlinkers 3 67XBältespåminnare 3 68vAirbag och bältessträckare
3 68VAvstängning av passagera‐
rairbag 3 68pLaddningssystem 3 69ZFelindikeringslampa 3 69gBilen behöver service snart
3 69RBromssystem och kopplings‐
system 3 69-Tryck ned pedalen 3 69uLåsningsfritt bromssystem
(ABS) 3 70[Växling 3 70cServostyrning 3 70)Filbytesvarning 3 70rParkeringshjälp 3 70aElektronisk stabilitetskontroll av
3 70bElektronisk stabilitetskontroll
och drivkraftsreglering 3 71kDrivkraftsreglering av 3 71WKylvätsketemperatur 3 71wÖvervakningssystem för däck‐
tryck 3 71IMotoroljetryck 3 71YLåg bränslenivå 3 72dStartspärr 3 72#Minskad motoreffekt 3 728Ytterbelysning 3 72CHelljus 3 72>Dimljus 3 72rDimbakljus 3 72mFarthållare 3 72LHastighetsbegränsare 3 73/Motorhuv öppen 3 73NDörr öppen 3 73
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinker eller varningsblinkersen är
aktiva.
Snabb blinkning: fel på en blinkers‐
lampa eller tillhörande säkring.
Lampbyte 3 131.

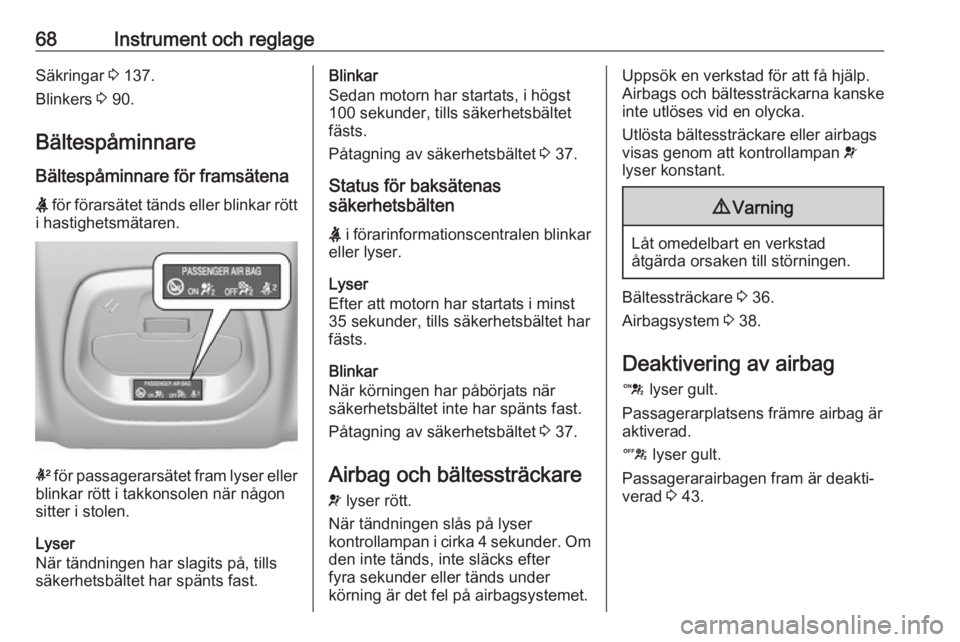

68Instrument och reglageSäkringar 3 137.
Blinkers 3 90.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i hastighetsmätaren.
k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i stolen.
Lyser
När tändningen har slagits på, tills
säkerhetsbältet har spänts fast.
Blinkar
Sedan motorn har startats, i högst
100 sekunder, tills säkerhetsbältet fästs.
Påtagning av säkerhetsbältet 3 37.
Status för baksätenas
säkerhetsbälten
X i förarinformationscentralen blinkar
eller lyser.
Lyser
Efter att motorn har startats i minst
35 sekunder, tills säkerhetsbältet har
fästs.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.
Påtagning av säkerhetsbältet 3 37.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser
kontrollampan i cirka 4 sekunder. Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under
körning är det fel på airbagsystemet.Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare 3 36.
Airbagsystem 3 38.
Deaktivering av airbag
d lyser gult.
Passagerarplatsens främre airbag är aktiverad.
c lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 43.
